Discharge and Equipotential Bonding Devices

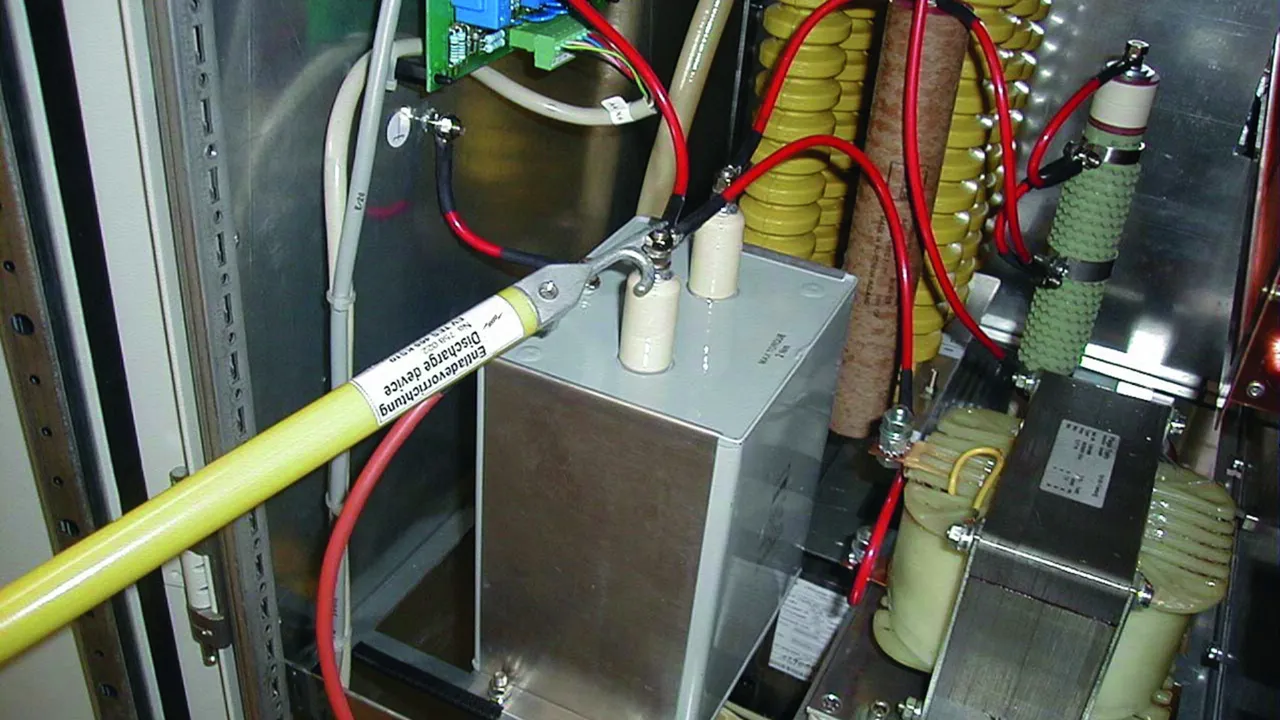

For discharging static charges
Different contact electrodes
Coupling electrode, especially for round conductors (Ø12 ... 26.5 mm) of electrostatic precipitator systems
Waterproof, plastic-sheathed cable entries, with additional anti-kink protection

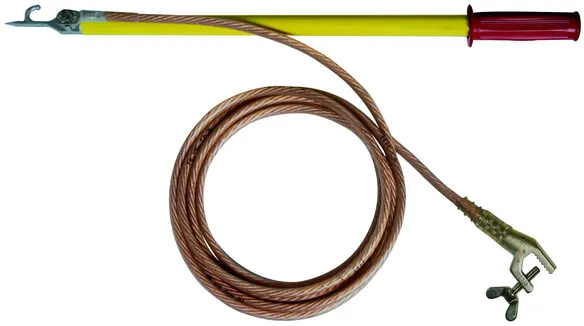

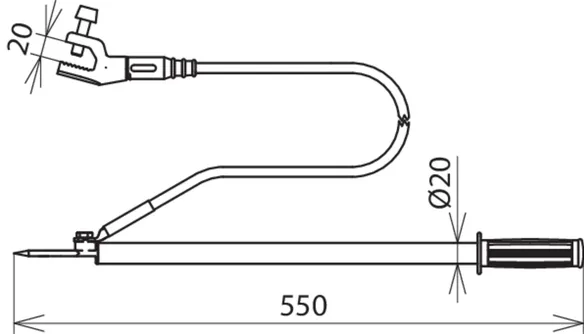

Discharge Device with Handle and Earth Clamp with Wing Bolt

1 produkt

artikelnr. 758020 EV TES 465 EK

GTIN 4013364098992, CCT (EU): 85369095, Bruttovægt: 1.44 kg, VPE: 1.00 pc(s)

billeder

Open PDF

Yderligere information

Teksniske data

Cable length	3500 mm
Cable cross-section	16 mm²
Cable sheath	Transparent
Tube length	465 mm
Total length (l_G )	550 mm
Clamping range	Up to 20 mm
Material (contact and coupling electrode)	Zamak

Cable length	3500 mm
Cable cross-section	16 mm²
Cable sheath	Transparent
Material (earthing cable)	Cu , highly flexible
Tube length	465 mm
Total length (l_G )	550 mm
Clamping range	Up to 20 mm
Use	Not suitable for use in wet weather conditions
Material (contact and coupling electrode)	Zamak
Material (insulating tube)	Glass-fibre reinforced polyester tube

Produkt 758020 blev tilføjet til notesblok.

Gå til notesblok

Produkt 758020 blev lagt I kurven.

Gå til webshoppen

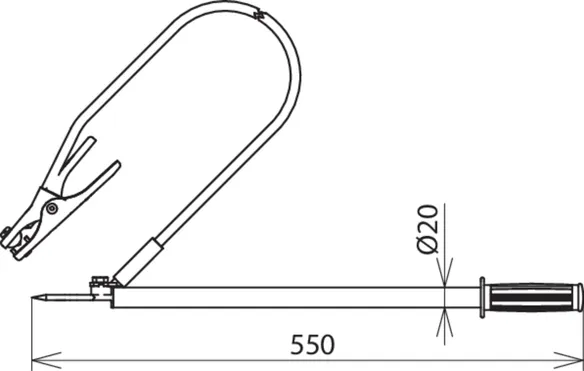

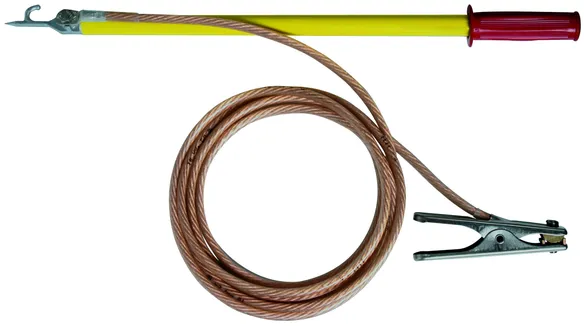

Discharge Device with Handle and Spring-loaded Earth Pliers

1 produkt

artikelnr. 758021 EV TES 465 EZ

GTIN 4013364099005, CCT (EU): 85369095, Bruttovægt: 1.20 kg, VPE: 1.00 pc(s)

billeder

Open PDF

Yderligere information

Teksniske data

Cable length	3500 mm
Cable cross-section	16 mm²
Cable sheath	Transparent
Tube length	465 mm
Total length (l_G )	550 mm
Clamping range Rd / Fl	up to Ø16 mm / to 13 mm
Material (contact and coupling electrode)	Zamak

Cable length	3500 mm
Cable cross-section	16 mm²
Cable sheath	Transparent
Material (earthing cable)	Cu , highly flexible
Tube length	465 mm
Total length (l_G )	550 mm
Clamping range Rd / Fl	up to Ø16 mm / to 13 mm
Use	Not suitable for use in wet weather conditions
Material (contact and coupling electrode)	Zamak
Material (insulating tube)	Glass-fibre reinforced polyester tube

Produkt 758021 blev tilføjet til notesblok.

Gå til notesblok

Produkt 758021 blev lagt I kurven.

Gå til webshoppen

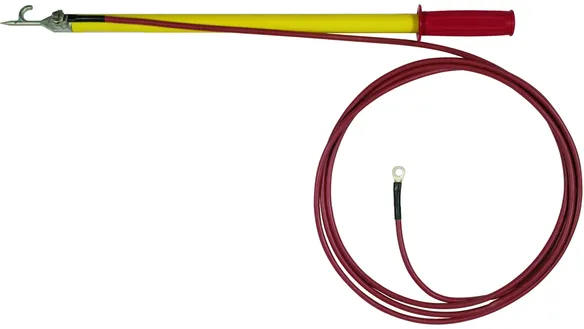

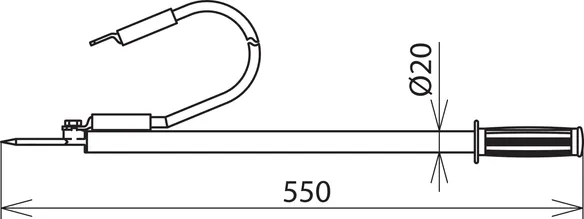

Discharge Device with Handle and Cable Lug at the Earth Cable End

Hole (Ø8.4 mm) and silicone cable

1 produkt

artikelnr. 758022 EV TES 465 KS10

GTIN 4013364099012, CCT (EU): 85369095, Bruttovægt: 750.00 g, VPE: 1.00 pc(s)

billeder

Open PDF

Yderligere information

Teksniske data

Cable length	3500 mm
Cable cross-section	10 mm²
Cable sheath	Red silicone cable
Tube length	465 mm
Total length (l_G )	550 mm
Material (contact and coupling electrode)	Zamak

Cable length	3500 mm
Cable cross-section	10 mm²
Cable sheath	Red silicone cable
Material (earthing cable)	Cu , highly flexible
Tube length	465 mm
Total length (l_G )	550 mm
Use	Not suitable for use in wet weather conditions
Material (contact and coupling electrode)	Zamak
Material (insulating tube)	Glass-fibre reinforced polyester tube

Produkt 758022 blev tilføjet til notesblok.

Gå til notesblok

Produkt 758022 blev lagt I kurven.

Gå til webshoppen

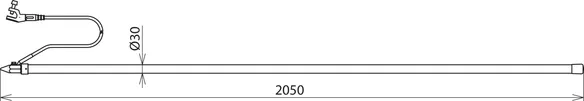

Discharge Device with Earth Clamp with Wing Bolt

1 produkt

artikelnr. 758001 EV TS 2000 EK

GTIN 4013364004030, CCT (EU): 85369095, Bruttovægt: 3.22 kg, VPE: 1.00 pc(s)

billeder

Open PDF

Yderligere information

Teksniske data

Cable length	3500 mm
Cable cross-section	16 mm²
Cable sheath	Transparent
Tube length	2000 mm
Total length (l_G )	2050 mm
Clamping range	Up to 20 mm
Material (contact electrode)	Cu alloy/gal Sn

Cable length	3500 mm
Cable cross-section	16 mm²
Cable sheath	Transparent
Material (earthing cable)	Cu , highly flexible
Tube length	2000 mm
Total length (l_G )	2050 mm
Clamping range	Up to 20 mm
Use	Not suitable for use in wet weather conditions
Material (contact electrode)	Cu alloy/gal Sn
Material (insulating tube)	Glass-fibre reinforced polyester tube

Produkt 758001 blev tilføjet til notesblok.

Gå til notesblok

Produkt 758001 blev lagt I kurven.

Gå til webshoppen

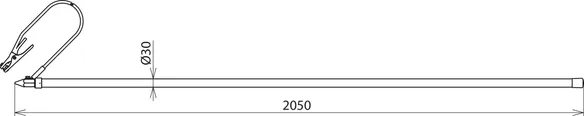

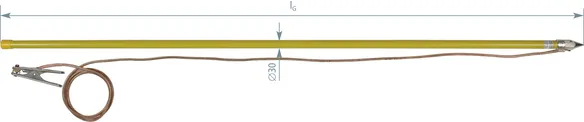

Discharge Device with Spring-loaded Earth Pliers

1 produkt

artikelnr. 758003 EV TS 2000 EZ

GTIN 4013364004047, CCT (EU): 85369095, Bruttovægt: 2.95 kg, VPE: 1.00 pc(s)

billeder

Yderligere information

Teksniske data

Cable length	3500 mm
Cable cross-section	16 mm²
Cable sheath	Transparent
Tube length	2000 mm
Total length (l_G )	2050 mm
Clamping range Rd / Fl	up to Ø16 mm / to 13 mm
Material (contact electrode)	Cu alloy/gal Sn
*) Check according to own data

Cable length	3500 mm
Cable cross-section	16 mm²
Cable sheath	Transparent
Material (earthing cable)	Cu , highly flexible
Tube length	2000 mm
Total length (l_G )	2050 mm
Clamping range Rd / Fl	up to Ø16 mm / to 13 mm
Insulating capacity of the insulating tube (based on DIN VDE 0681-1)	75 kV
Max. discharge current (8/20 µs)*	50 kA
Use	Not suitable for use in wet weather conditions
Material (contact electrode)	Cu alloy/gal Sn
Material (insulating tube)	Glass-fibre reinforced polyester tube
*) Check according to own data

Produkt 758003 blev tilføjet til notesblok.

Gå til notesblok

Produkt 758003 blev lagt I kurven.

Gå til webshoppen

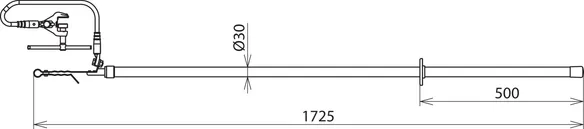

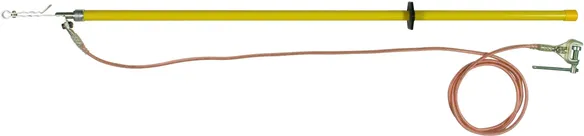

Earthing Device with Earth Clamp with Tommy Bar

For round conductors (Ø12 ... 26.5 mm) of electrostatic precipitator systems

1 produkt

artikelnr. 758015 EV EH 1725 EK

GTIN 4013364041608, CCT (EU): 85369095, Bruttovægt: 3.62 kg, VPE: 1.00 pc(s)

billeder

Open PDF

Yderligere information

Teksniske data

Cable length	3500 mm
Cable cross-section	25 mm²
Cable sheath	Transparent
Tube length	1500 mm
Total length (l_G )	1725 mm
Clamping range	Up to 30 mm
Material (coupling electrode)	Bronze/gal Sn

Cable length	3500 mm
Cable cross-section	25 mm²
Cable sheath	Transparent
Material (earthing cable)	Cu , highly flexible
Earth clamp	Earth clamp of type F 2, clamping range up to 30 mm
Tube length	1500 mm
Total length (l_G )	1725 mm
Clamping range	Up to 30 mm
Use	Not suitable for use in wet weather conditions
Material (coupling electrode)	Bronze/gal Sn
Material (insulating tube)	Glass-fibre reinforced polyester tube

Produkt 758015 blev tilføjet til notesblok.

Gå til notesblok

Produkt 758015 blev lagt I kurven.

Gå til webshoppen

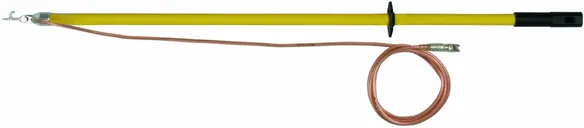

Discharge Device with Contact and Coupling Electrode and Cable Lug at the Earth Cable End

PK1 anti-rotation crimped cable lug (hole Ø12.5 mm).

1 produkt

artikelnr. 758025 EV TES STK 1500 KS

GTIN 4013364127838, CCT (EU): 85369095, Bruttovægt: 2.29 kg, VPE: 1.00 pc(s)

billeder

Open PDF

Yderligere information

Teksniske data

Cable length	3500 mm
Cable cross-section	16 mm²
Cable sheath	Transparent
Tube length	1310 mm
Total length (l_G )	1500 mm
Material (contact and coupling electrode)	Zamak

Cable length	3500 mm
Cable cross-section	16 mm²
Cable sheath	Transparent
Material (earthing cable)	Cu , highly flexible
Tube length	1310 mm
Total length (l_G )	1500 mm
Use	Not suitable for use in wet weather conditions
Material (contact and coupling electrode)	Zamak
Material (insulating tube)	Glass-fibre reinforced polyester tube

Produkt 758025 blev tilføjet til notesblok.

Gå til notesblok

Produkt 758025 blev lagt I kurven.

Gå til webshoppen

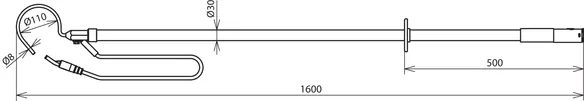

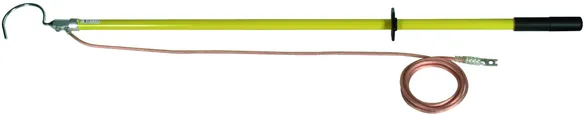

Discharge Device with Clamp and Cable Lug at the Earth Cable End

PK1 anti-rotation crimped cable lug (hole Ø12.5 mm).

1 produkt

artikelnr. 758028 EV EHB 1600 SN7114

GTIN 4013364132450, CCT (EU): 85369095, Bruttovægt: 5.16 kg, VPE: 1.00 pc(s)

billeder

Open PDF

Yderligere information

Teksniske data

Cable length	3500 mm
Cable cross-section	16 mm²
Cable sheath	Transparent
Tube length	1310 mm
Total length (l_G )	1600 mm
Material (bracket)	StSt

Cable length	3500 mm
Cable cross-section	16 mm²
Cable sheath	Transparent
Material (earthing cable)	Cu , highly flexible
Tube length	1310 mm
Total length (l_G )	1600 mm
Use	Not suitable for use in wet weather conditions
Material (bracket)	StSt
Material (insulating tube)	Glass-fibre reinforced polyester tube

Produkt 758028 blev tilføjet til notesblok.

Gå til notesblok

Produkt 758028 blev lagt I kurven.

Gå til webshoppen

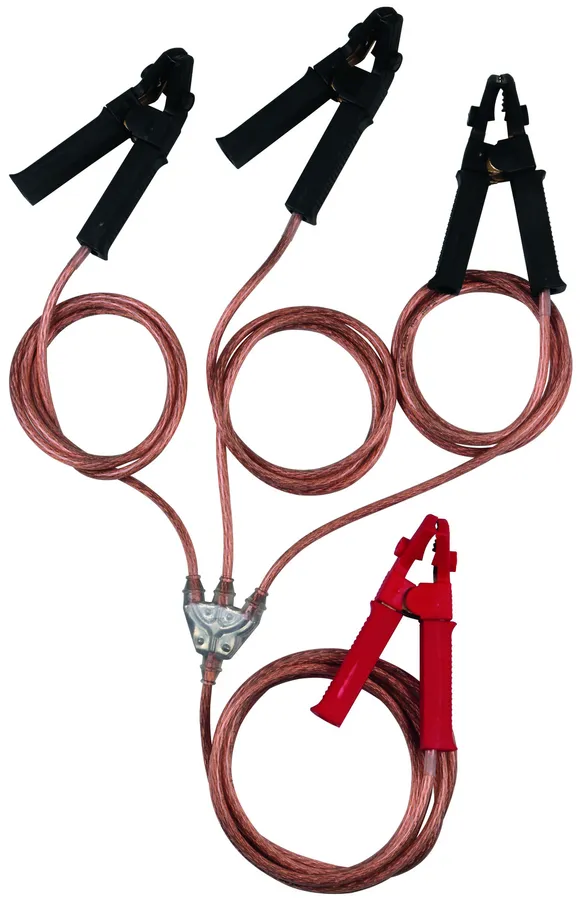

Equipotential Bonding Device with Insulated Earth Clamps

1 produkt

artikelnr. 758099 PAV 3+1 16 ZAK

GTIN 4013364287587, CCT (EU): 85369095, Bruttovægt: 3.21 kg, VPE: 1.00 pc(s)

billeder

Yderligere information

Teksniske data

Cable length (A / B / C)	1750 mm
Cable length (D)	3200 mm
Cable cross-section	16 mm²
Cable sheath	transparent
Clamping range	5-25 mm

Cable length (A / B / C)	1750 mm
Cable length (D)	3200 mm
Cable cross-section	16 mm²
Cable sheath	transparent
Clamping range	5-25 mm
Colour (clamp A / B / C)	black
Colour (clamp D)	red
Possible clamp operations	> 500
Max. continuous operating current	10 A
Operating temperature range	-30 °C ... +50 °C
Storage temperature range	-40 °C ... +70 °C
Cable structure	bare fine-stranded Cu wire according to VDE 0295-6
Dielectric strength (cable sheath)	min. 10 kV/mm
Wall thickness (insulation)	1.20 mm (typical)
Insulation	PVC compound TM2 according to HD21.1

Produkt 758099 blev tilføjet til notesblok.

Gå til notesblok

Produkt 758099 blev lagt I kurven.

Gå til webshoppen

Discharge Device with Handle, without Earth Cable

1 produkt

artikelnr. 758036 EV TES 465 SN7215

GTIN 4013364133884, CCT (EU): 85369095, Bruttovægt: 1.35 kg, VPE: 1.00 pc(s)

billeder

Open PDF

Yderligere information

Teksniske data

Tube length	465 mm
Total length (l_G )	550 mm
Screw	M8 x 20 mm
Material (contact and coupling electrode)	Zamak

Produkt 758036 blev tilføjet til notesblok.

Gå til notesblok

Produkt 758036 blev lagt I kurven.

Gå til webshoppen

Discharge Device with Contact Electrode without Earth Cable

1 produkt

artikelnr. 758075 EV TS STK 1470

GTIN 4013364247789, CCT (EU): 85369095, Bruttovægt: 1.75 kg, VPE: 1.00 pc(s)

billeder

Open PDF

Yderligere information

Teksniske data

Tube length	1310 mm
Total length (l_G )	1470 mm
Screw	M8 x 20 mm
Material (contact electrode)	Cu alloy/gal Sn

Produkt 758075 blev tilføjet til notesblok.

Gå til notesblok

Produkt 758075 blev lagt I kurven.

Gå til webshoppen

Discharge Device with Contact and Coupling Electrode without Earth Cable

1 produkt

artikelnr. 758085 EV TES STK 1500

GTIN 4013364247819, CCT (EU): 85369095, Bruttovægt: 1.42 kg, VPE: 1.00 pc(s)

billeder

Open PDF

Yderligere information

Teksniske data

Tube length	1310 mm
Total length (l_G )	1500 mm
Screw	M8 x 20 mm
Material (contact and coupling electrode)	Zamak

Produkt 758085 blev tilføjet til notesblok.

Gå til notesblok

Produkt 758085 blev lagt I kurven.

Gå til webshoppen

Discharge Device with Hook without Earth Cable

1 produkt

artikelnr. 758095 EV EHB STK 1600

GTIN 4013364247826, CCT (EU): 85369095, Bruttovægt: 2.32 kg, VPE: 1.00 pc(s)

billeder

Open PDF

Yderligere information

CAD filer

Teksniske data

Tube length	1310 mm
Total length (l_G )	1600 mm
Screw	M8 x 20 mm
Material (bracket)	StSt

Produkt 758095 blev tilføjet til notesblok.

Gå til notesblok

Produkt 758095 blev lagt I kurven.

Gå til webshoppen

Discharge and Equipotential Bonding Devices

Discharge Device with Handle and Earth Clamp with Wing Bolt

artikelnr. 758020 EV TES 465 EK

Produkt 758020 blev tilføjet til notesblok.

Produkt 758020 blev lagt I kurven.

Discharge Device with Handle and Spring-loaded Earth Pliers

artikelnr. 758021 EV TES 465 EZ

Produkt 758021 blev tilføjet til notesblok.

Produkt 758021 blev lagt I kurven.

Discharge Device with Handle and Cable Lug at the Earth Cable End

artikelnr. 758022 EV TES 465 KS10

Produkt 758022 blev tilføjet til notesblok.

Produkt 758022 blev lagt I kurven.

Discharge Device with Earth Clamp with Wing Bolt

artikelnr. 758001 EV TS 2000 EK

Produkt 758001 blev tilføjet til notesblok.

Produkt 758001 blev lagt I kurven.

Discharge Device with Spring-loaded Earth Pliers

artikelnr. 758003 EV TS 2000 EZ

Produkt 758003 blev tilføjet til notesblok.

Produkt 758003 blev lagt I kurven.

Earthing Device with Earth Clamp with Tommy Bar

artikelnr. 758015 EV EH 1725 EK

Produkt 758015 blev tilføjet til notesblok.

Produkt 758015 blev lagt I kurven.

Discharge Device with Contact and Coupling Electrode and Cable Lug at the Earth Cable End

artikelnr. 758025 EV TES STK 1500 KS

Produkt 758025 blev tilføjet til notesblok.

Produkt 758025 blev lagt I kurven.

Discharge Device with Clamp and Cable Lug at the Earth Cable End

artikelnr. 758028 EV EHB 1600 SN7114

Produkt 758028 blev tilføjet til notesblok.

Produkt 758028 blev lagt I kurven.

Equipotential Bonding Device with Insulated Earth Clamps

artikelnr. 758099 PAV 3+1 16 ZAK

Produkt 758099 blev tilføjet til notesblok.

Produkt 758099 blev lagt I kurven.

Discharge Device with Handle, without Earth Cable

artikelnr. 758036 EV TES 465 SN7215

Du er ikke autoriseret til at downloade 758036.stp

Du er ikke autoriseret til at downloade 758036.igs

Du er ikke autoriseret til at downloade 758036.jt

Du er ikke autoriseret til at downloade 758036.dwg

Produkt 758036 blev tilføjet til notesblok.

Produkt 758036 blev lagt I kurven.

Discharge Device with Contact Electrode without Earth Cable

artikelnr. 758075 EV TS STK 1470

Produkt 758075 blev tilføjet til notesblok.

Produkt 758075 blev lagt I kurven.

Discharge Device with Contact and Coupling Electrode without Earth Cable

artikelnr. 758085 EV TES STK 1500

Produkt 758085 blev tilføjet til notesblok.

Produkt 758085 blev lagt I kurven.

Discharge Device with Hook without Earth Cable

artikelnr. 758095 EV EHB STK 1600

Du er ikke autoriseret til at downloade 758095.stp

Du er ikke autoriseret til at downloade 758095.igs

Du er ikke autoriseret til at downloade 758095.jt

Du er ikke autoriseret til at downloade 758095.dwg

Du er ikke autoriseret til at downloade 758095m_D.dxf

Produkt 758095 blev tilføjet til notesblok.

Produkt 758095 blev lagt I kurven.
