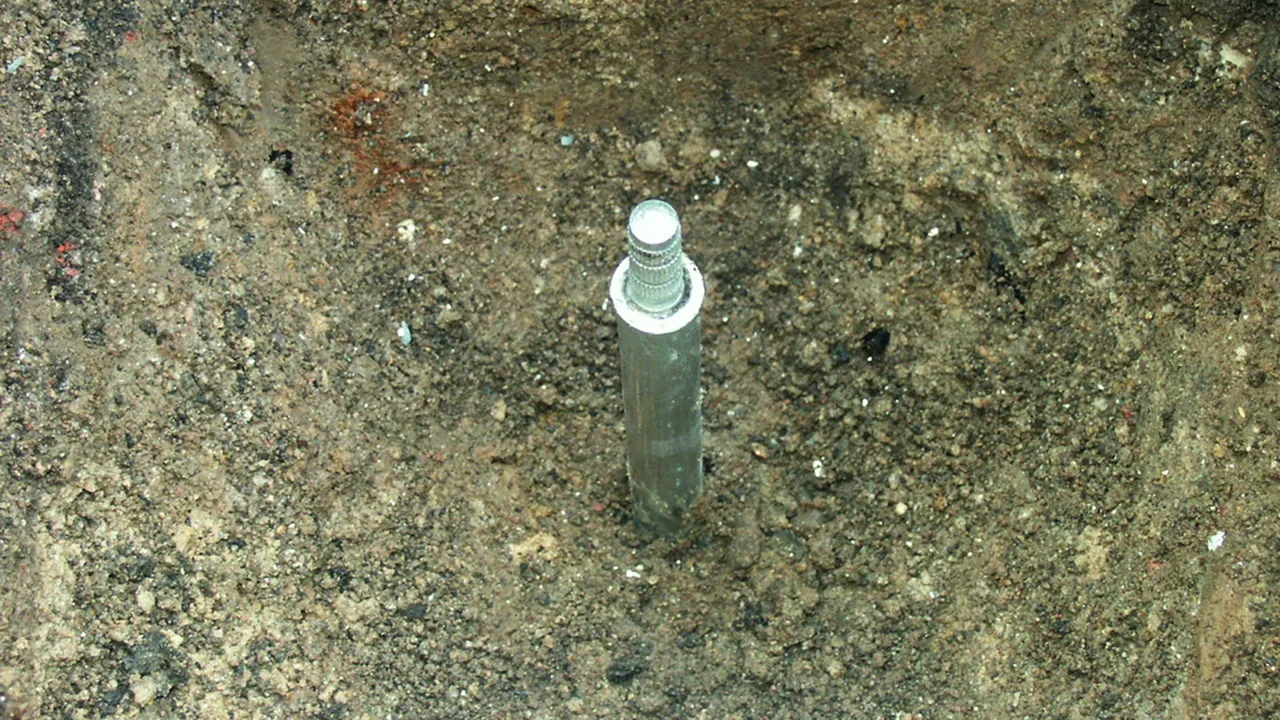

Earth Rods

For setting up earthing systems for down conductors or transformer stations.Features:

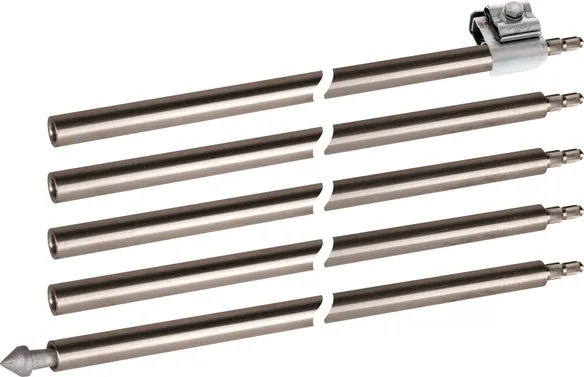

No thickening of the cross-section at the coupling joint
Self-locking coupling
Corrosion resistance
Easier storage and transport
Universal use according to local soil conditions
Constant resistance values

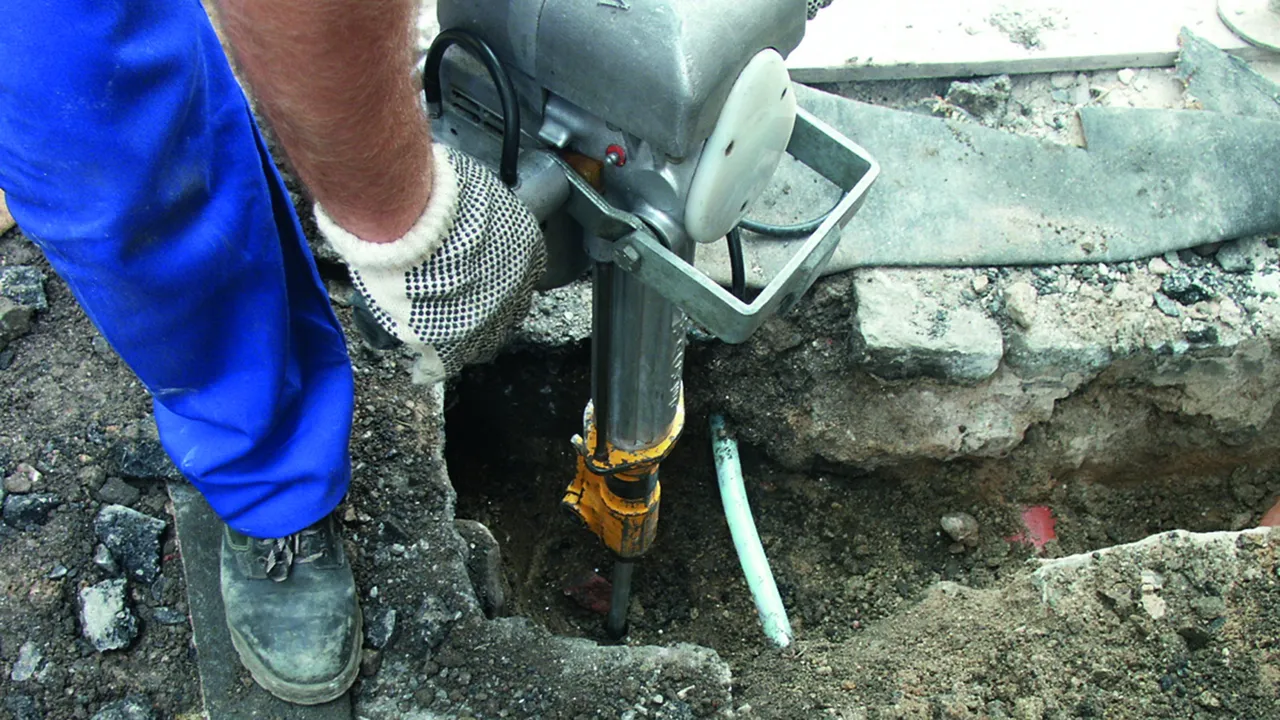

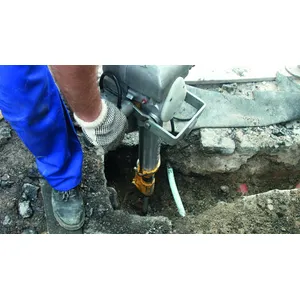

Easily driven in with a vibration hammer

Details

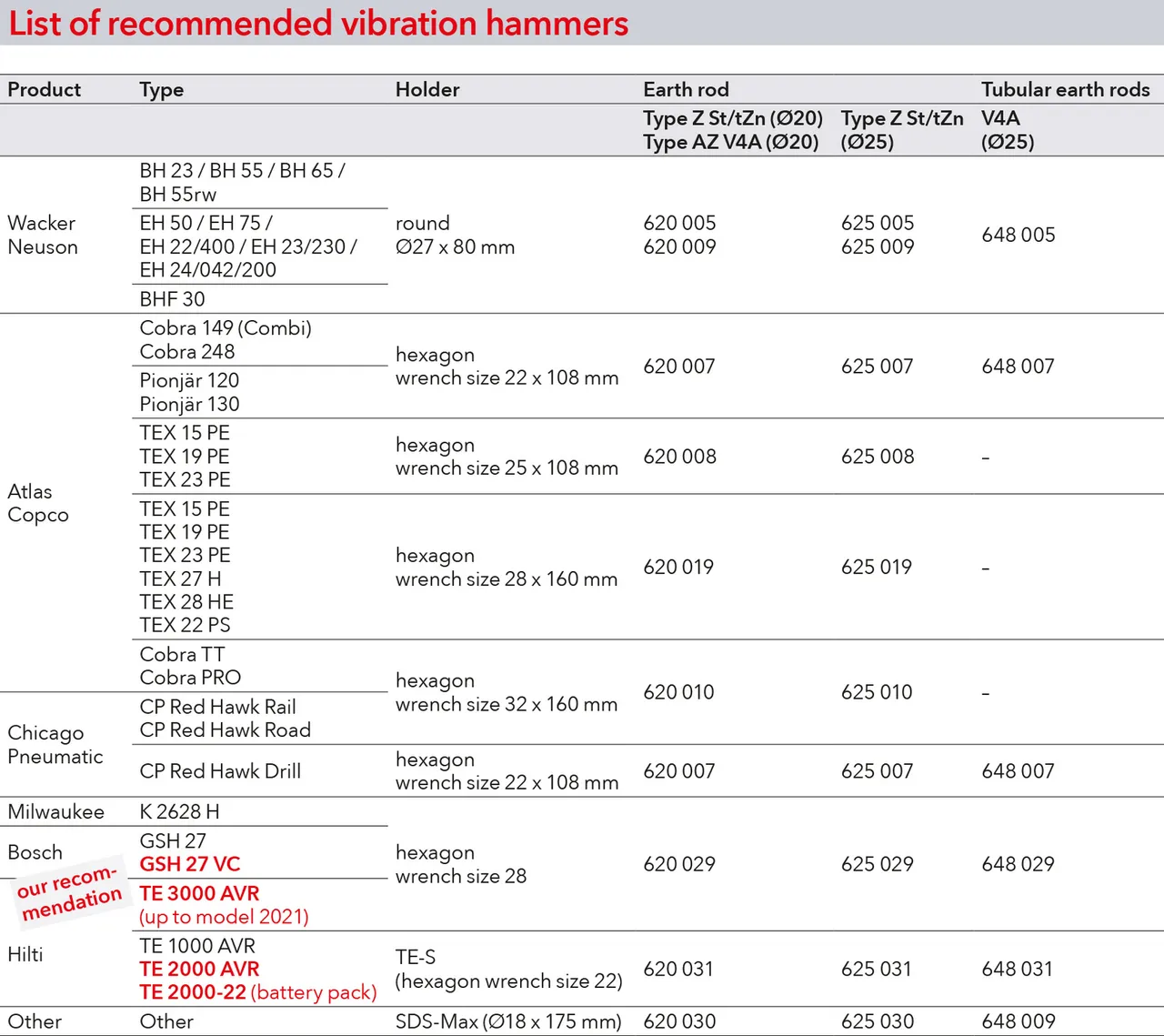

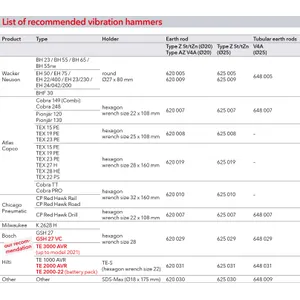

Hammer inserts for earth rods and tubular earth electrodes

Type Z

With triple knurled pin.

4 produkter

artikelnr. 620101 TE 20 1000 Z STTZN

GTIN 4013364021860, CCT (EU): 85389099, Bruttovægt: 2.50 kg, VPE: 6.00 pc(s)

billeder

Open PDF

Yderligere information

CAD filer

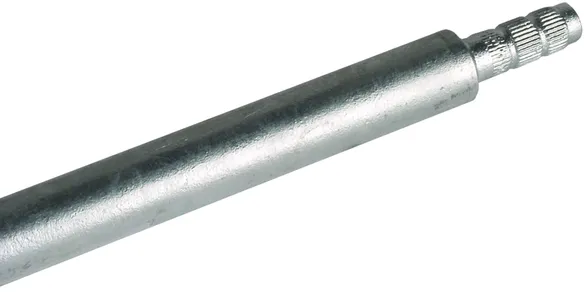

Earth rod of type Z, St/tZn, rod length: 1000 mm
Earth rod for implementing earth-termination systems for down conductors or transformer stations
Type Z, with triple knurled pin (especially tension-proof coupling)
Material: St/tZn
Rod length: 1000 mm
Diameter Ø: 20 mm
Short-circuit current (AC 50 Hz / DC): 7.9 kA
Standard: EN 62561-2

Brand: DEHN
Type: TE 20 1000 Z STTZN
Part No.: 620101
or equivalent.

Certificater

Tekniske data

Material	St/tZn
Rod length (l1)	1000 mm
Diameter Ø (d1)	20 mm
Short-circuit current (AC 50 Hz / DC) (1 s; ≤ 300 °C)	7.9 kA
Standard	EN 62561-2

Material	St/tZn
Rod length (l1)	1000 mm
Diameter Ø (d1)	20 mm
Pin diameter	12 mm
Hot-dip galvanisation - single value:	~70 µm
Hot-dip galvanisation - average value:	≥ 55 µm
Tensile strength	410 N/mm²
Static tensile strength (vertical tension)	approx. 22000 N
Specific conductivity	≥ 6.66 m/Ohm mm²
Specific resistance	≤ 0.15 Ohm mm²/ m
Short-circuit current (AC 50 Hz / DC) (1 s; ≤ 300 °C)	7.9 kA
Standard	EN 62561-2

Produkt 620101 blev tilføjet til notesblok.

Gå til notesblok

Produkt 620101 blev lagt I kurven.

Gå til webshoppen

artikelnr. 620151 TE 20 1500 Z STTZN

GTIN 4013364021846, CCT (EU): 85389099, Bruttovægt: 3.70 kg, VPE: 6.00 pc(s)

forrige

billeder

Open PDF

Yderligere information

CAD filer

Earth rod Type Z St/tZn rod length 1500mm
Earth rod for implementing earth-termination systems for down conductors or transformer stations
Type Z, with triple knurled pin
(especially tension-proof coupling)
Material: St/tZn
Rod length: 1500 mm
Diameter Ø: 20 mm
Short-circuit current (AC 50 Hz / DC): 7.9 kA
Standard: EN 62561-2

Brand: DEHN
Type: TE 20 1500 Z STTZN
Part No.: 620151
or equivalent.

Certificater

Tekniske data

Material	St/tZn
Rod length (l1)	1500 mm
Diameter Ø (d1)	20 mm
Short-circuit current (AC 50 Hz / DC) (1 s; ≤ 300 °C)	7.9 kA
Standard	EN 62561-2

Material	St/tZn
Rod length (l1)	1500 mm
Diameter Ø (d1)	20 mm
Pin diameter	12 mm
Hot-dip galvanisation - single value:	~70 µm
Hot-dip galvanisation - average value:	≥ 55 µm
Tensile strength	410 N/mm²
Static tensile strength (vertical tension)	approx. 22000 N
Specific conductivity	≥ 6.66 m/Ohm mm²
Specific resistance	≤ 0.15 Ohm mm²/ m
Short-circuit current (AC 50 Hz / DC) (1 s; ≤ 300 °C)	7.9 kA
Standard	EN 62561-2

Produkt 620151 blev tilføjet til notesblok.

Gå til notesblok

Produkt 620151 blev lagt I kurven.

Gå til webshoppen

artikelnr. 625101 TE 25 1000 Z STTZN

GTIN 4013364021877, CCT (EU): 85389099, Bruttovægt: 3.72 kg, VPE: 6.00 pc(s)

billeder

Open PDF

Yderligere information

CAD filer

Earth rod of type Z, St/tZn, rod length: 1000 mm
Earth rod for implementing earth-termination systems for down conductors or transformer stations
Type Z, with triple knurled pin (especially tension-proof coupling)
Material: St/tZn
Rod length: 1000 mm
Diameter Ø: 25 mm
Short-circuit current (AC 50 Hz / DC): 12.3 kA
Standard: EN 62561-2

Brand: DEHN
Type: TE 25 1000 Z STTZN
Part No.: 625101
or equivalent.

Certificater

Tekniske data

Material	St/tZn
Rod length (l1)	1000 mm
Diameter Ø (d1)	25 mm
Short-circuit current (AC 50 Hz / DC) (1 s; ≤ 300 °C)	12.3 kA
Standard	EN 62561-2

Material	St/tZn
Rod length (l1)	1000 mm
Diameter Ø (d1)	25 mm
Pin diameter	15 mm
Hot-dip galvanisation - single value:	~70 µm
Hot-dip galvanisation - average value:	≥ 55 µm
Tensile strength	410 N/mm²
Static tensile strength (vertical tension)	approx. 32000 N
Specific conductivity	≥ 6.66 m/Ohm mm²
Specific resistance	≤ 0.15 Ohm mm²/ m
Short-circuit current (AC 50 Hz / DC) (1 s; ≤ 300 °C)	12.3 kA
Standard	EN 62561-2

Produkt 625101 blev tilføjet til notesblok.

Gå til notesblok

Produkt 625101 blev lagt I kurven.

Gå til webshoppen

artikelnr. 625151 TE 25 1500 Z STTZN

GTIN 4013364021853, CCT (EU): 85389099, Bruttovægt: 5.72 kg, VPE: 6.00 pc(s)

forrige

billeder

Open PDF

Yderligere information

CAD filer

Earth rod of type Z, St/tZn, rod length: 1500 mm
Earth rod for implementing earth-termination systems for down conductors or transformer stations
Type Z, with triple knurled pin (especially tension-proof coupling)
Material: St/tZn
Rod length: 1500 mm
Diameter Ø: 25 mm
Short-circuit current (AC 50 Hz / DC): 12.3 kA
Standard: EN 62561-2

Brand: DEHN
Type: TE 25 1500 Z STTZN
Part No.: 625151
or equivalent.

Certificater

Tekniske data

Material	St/tZn
Rod length (l1)	1500 mm
Diameter Ø (d1)	25 mm
Short-circuit current (AC 50 Hz / DC) (1 s; ≤ 300 °C)	12.3 kA
Standard	EN 62561-2

Material	St/tZn
Rod length (l1)	1500 mm
Diameter Ø (d1)	25 mm
Pin diameter	15 mm
Hot-dip galvanisation - single value:	~70 µm
Hot-dip galvanisation - average value:	≥ 55 µm
Tensile strength	410 N/mm²
Static tensile strength (vertical tension)	approx. 32000 N
Specific conductivity	≥ 6.66 m/Ohm mm²
Specific resistance	≤ 0.15 Ohm mm²/ m
Short-circuit current (AC 50 Hz / DC) (1 s; ≤ 300 °C)	12.3 kA
Standard	EN 62561-2

Produkt 625151 blev tilføjet til notesblok.

Gå til notesblok

Produkt 625151 blev lagt I kurven.

Gå til webshoppen

Type AZ

With offset knurled pin.

2 produkter

artikelnr. 620903 TE 20 1000 AZ V4A

GTIN 4013364342859, CCT (EU): 85389099, Bruttovægt: 2.43 kg, VPE: 6.00 pc(s)

billeder

Open PDF

Yderligere information

CAD filer

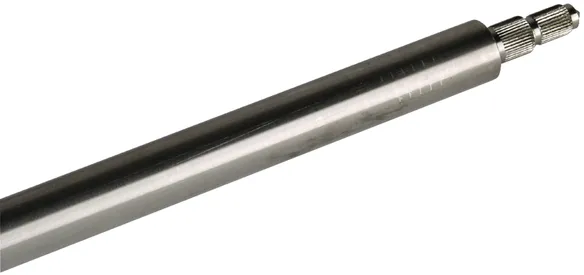

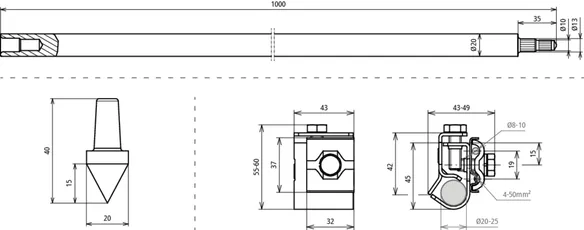

Earth rod of type AZ, StSt (V4A), rod length: 1000 mm
Earth rod for implementing earth-termination systems for down conductors or transformer stations
Type AZ, with offset knurled pin
Material: StSt (V4A)
Material No.: 1.4571 / 1.4404 / 1.4401
ASTM / AISI:: 316Ti / 316L / 316
Rod length: 1000 mm
Diameter Ø: 20 mm
Short-circuit current (AC 50 Hz / DC): 4.2 kA
Standard: EN 62561-2

Brand: DEHN
Type: TE 20 1000 AZ V4A
Part No.: 620903
or equivalent.

Certificater

Tekniske data

Material	StSt (V4A)
Material No.	1.4571 / 1.4404 / 1.4401
ASTM / AISI:	316Ti / 316L / 316
Rod length (l1)	1000 mm
Diameter Ø (d1)	20 mm
Short-circuit current (AC 50 Hz / DC) (1 s; ≤ 300 °C)	4.2 kA
Standard	EN 62561-2

Component protection	German Patent No. P 32 22 201.7
Material	StSt (V4A)
Material No.	1.4571 / 1.4404 / 1.4401
ASTM / AISI:	316Ti / 316L / 316
Rod length (l1)	1000 mm
Diameter Ø (d1)	20 mm
Pin diameter	10 / 13 mm
Tensile strength	500-730 N/mm²
Specific conductivity	≥ 1.25 m/Ohm mm²
Specific resistance	≤ 0.8 Ohm mm²/ m
Short-circuit current (AC 50 Hz / DC) (1 s; ≤ 300 °C)	4.2 kA
Standard	EN 62561-2

Produkt 620903 blev tilføjet til notesblok.

Gå til notesblok

Produkt 620903 blev lagt I kurven.

Gå til webshoppen

artikelnr. 620902 TE 20 1500 AZ V4A

GTIN 4013364021914, CCT (EU): 85389099, Bruttovægt: 3.67 kg, VPE: 6.00 pc(s)

billeder

Open PDF

Yderligere information

CAD filer

Earth rod of type AZ, StSt (V4A), rod length: 1500 mm
Earth rod for implementing earth-termination systems for down conductors or transformer stations
Type AZ, with offset knurled pin
Material: StSt (V4A)
Material No.: 1.4571 / 1.4404 / 1.4401
ASTM / AISI:: 316Ti / 316L / 316
Rod length: 1500 mm
Diameter Ø: 20 mm
Short-circuit current (AC 50 Hz / DC): 4.2 kA
Standard: EN 62561-2

Brand: DEHN
Type: TE 20 1500 AZ V4A
Part No.: 620902
or equivalent.

Certificater

Tekniske data

Material	StSt (V4A)
Material No.	1.4571 / 1.4404 / 1.4401
ASTM / AISI:	316Ti / 316L / 316
Rod length (l1)	1500 mm
Diameter Ø (d1)	20 mm
Short-circuit current (AC 50 Hz / DC) (1 s; ≤ 300 °C)	4.2 kA
Standard	EN 62561-2

Component protection	German Patent No. P 32 22 201.7
Material	StSt (V4A)
Material No.	1.4571 / 1.4404 / 1.4401
ASTM / AISI:	316Ti / 316L / 316
Rod length (l1)	1500 mm
Diameter Ø (d1)	20 mm
Pin diameter	10 / 13 mm
Tensile strength	500-730 N/mm²
Specific conductivity	≥ 1.25 m/Ohm mm²
Specific resistance	≤ 0.8 Ohm mm²/ m
Short-circuit current (AC 50 Hz / DC) (1 s; ≤ 300 °C)	4.2 kA
Standard	EN 62561-2

Produkt 620902 blev tilføjet til notesblok.

Gå til notesblok

Produkt 620902 blev lagt I kurven.

Gå til webshoppen

Results for products (0)

Results for content (0)

Earth Rods

Details

Type Z

artikelnr. 620101 TE 20 1000 Z STTZN

Produkt 620101 blev tilføjet til notesblok.

Produkt 620101 blev lagt I kurven.

artikelnr. 620151 TE 20 1500 Z STTZN

Produkt 620151 blev tilføjet til notesblok.

Produkt 620151 blev lagt I kurven.

artikelnr. 625101 TE 25 1000 Z STTZN

Produkt 625101 blev tilføjet til notesblok.

Produkt 625101 blev lagt I kurven.

artikelnr. 625151 TE 25 1500 Z STTZN

Produkt 625151 blev tilføjet til notesblok.

Produkt 625151 blev lagt I kurven.

Type AZ

artikelnr. 620903 TE 20 1000 AZ V4A

Produkt 620903 blev tilføjet til notesblok.

Produkt 620903 blev lagt I kurven.

artikelnr. 620902 TE 20 1500 AZ V4A

Produkt 620902 blev tilføjet til notesblok.

Produkt 620902 blev lagt I kurven.

Earth Rods

Details

Type Z

artikelnr. 620101 TE 20 1000 Z STTZN

Du er ikke autoriseret til at downloade 620101.stp

Du er ikke autoriseret til at downloade 620101.igs

Du er ikke autoriseret til at downloade 620101.jt

Du er ikke autoriseret til at downloade 620101.dwg

Du er ikke autoriseret til at downloade 620101m_D.dxf

Produkt 620101 blev tilføjet til notesblok.

Produkt 620101 blev lagt I kurven.

artikelnr. 620151 TE 20 1500 Z STTZN

Du er ikke autoriseret til at downloade 620151.stp

Du er ikke autoriseret til at downloade 620151.igs

Du er ikke autoriseret til at downloade 620151.jt

Du er ikke autoriseret til at downloade 620151.dwg

Du er ikke autoriseret til at downloade 620101m_D.dxf

Produkt 620151 blev tilføjet til notesblok.

Produkt 620151 blev lagt I kurven.

artikelnr. 625101 TE 25 1000 Z STTZN

Du er ikke autoriseret til at downloade 625101.stp

Du er ikke autoriseret til at downloade 625101.igs

Du er ikke autoriseret til at downloade 625101.jt

Du er ikke autoriseret til at downloade 625101.dwg

Du er ikke autoriseret til at downloade 620101m_D.dxf

Produkt 625101 blev tilføjet til notesblok.

Produkt 625101 blev lagt I kurven.

artikelnr. 625151 TE 25 1500 Z STTZN

Du er ikke autoriseret til at downloade 625151.stp

Du er ikke autoriseret til at downloade 625151.igs

Du er ikke autoriseret til at downloade 625151.jt

Du er ikke autoriseret til at downloade 625151.dwg

Du er ikke autoriseret til at downloade 620101m_D.dxf

Produkt 625151 blev tilføjet til notesblok.

Produkt 625151 blev lagt I kurven.

Type AZ

artikelnr. 620903 TE 20 1000 AZ V4A

Du er ikke autoriseret til at downloade 620903.stp

Du er ikke autoriseret til at downloade 620903.igs

Du er ikke autoriseret til at downloade 620903.jt

Du er ikke autoriseret til at downloade 620903.dwg

Du er ikke autoriseret til at downloade 620903m_D.dxf

Produkt 620903 blev tilføjet til notesblok.

Produkt 620903 blev lagt I kurven.

artikelnr. 620902 TE 20 1500 AZ V4A

Du er ikke autoriseret til at downloade 620902.stp

Du er ikke autoriseret til at downloade 620902.igs

Du er ikke autoriseret til at downloade 620902.jt

Du er ikke autoriseret til at downloade 620902.dwg

Du er ikke autoriseret til at downloade 620902m_D.dxf

Produkt 620902 blev tilføjet til notesblok.

Produkt 620902 blev lagt I kurven.
