Parallel Connectors

For connecting two conductors in parallel arrangement.

For equal diameters with one screw

2 produkter

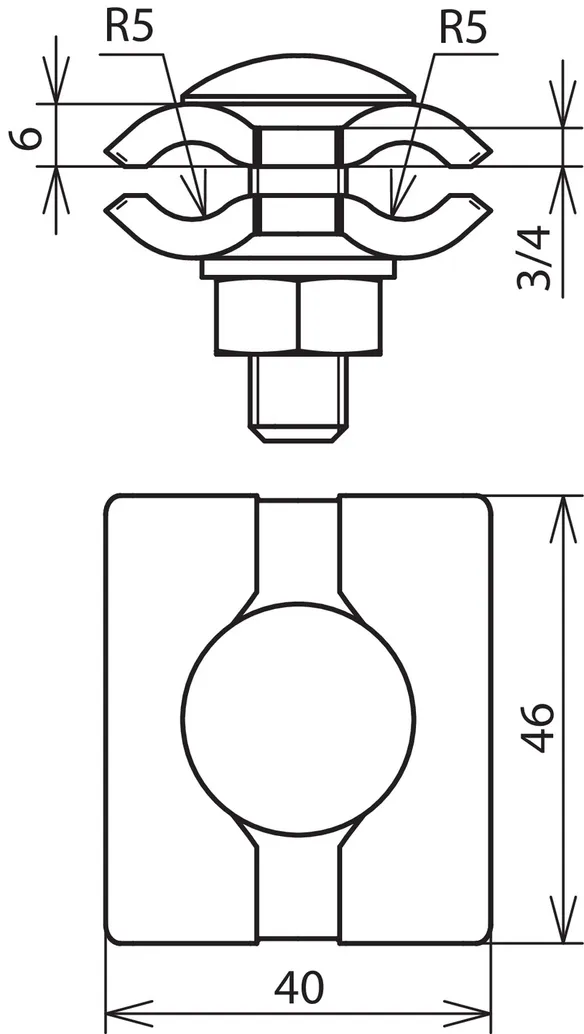

artikelnr. 306020 PV 7.10 FRM10X35 STTZN

GTIN 4013364096264, CCT (EU): 85359000, Bruttovægt: 147.00 g, VPE: 50.00 pc(s)

billeder

Open PDF

Yderligere information

CAD filer

Parallel connector with one screw, St/tZn
Parallel connector
For connecting two conductors in parallel arrangements
Material of clamp: St/tZn
Clamping range Rd / Rd: 7-10 mm
Screw: M10 x 35 mm
Standard: EN 62561-1

Brand: DEHN
Type: PV 7.10 FRM10X35 STTZN
Part No.: 306020
or equivalent.

Certificater

Teksniske data

Material of clamp	St/tZn
Clamping range Rd / Rd	7-10 mm
Standard	EN 62561-1
Short-circuit current (AC 50 Hz / DC) (1 s; ≤ 300 °C)	4.0 kA
*⁾ For exact classification, see test certificate.

Material of clamp	St/tZn
Clamping range Rd / Rd	7-10 mm
Screw	e M10 x 35 mm
Material of screw / nut	St/tZn
Lightning current carrying capability (10/350 µs)	& *⁾
Standard	EN 62561-1
Short-circuit current (AC 50 Hz / DC) (1 s; ≤ 300 °C)	4.0 kA
Material thickness	4 mm
*⁾ For exact classification, see test certificate.

Produkt 306020 blev tilføjet til notesblok.

Gå til notesblok

Produkt 306020 blev lagt I kurven.

Gå til webshoppen

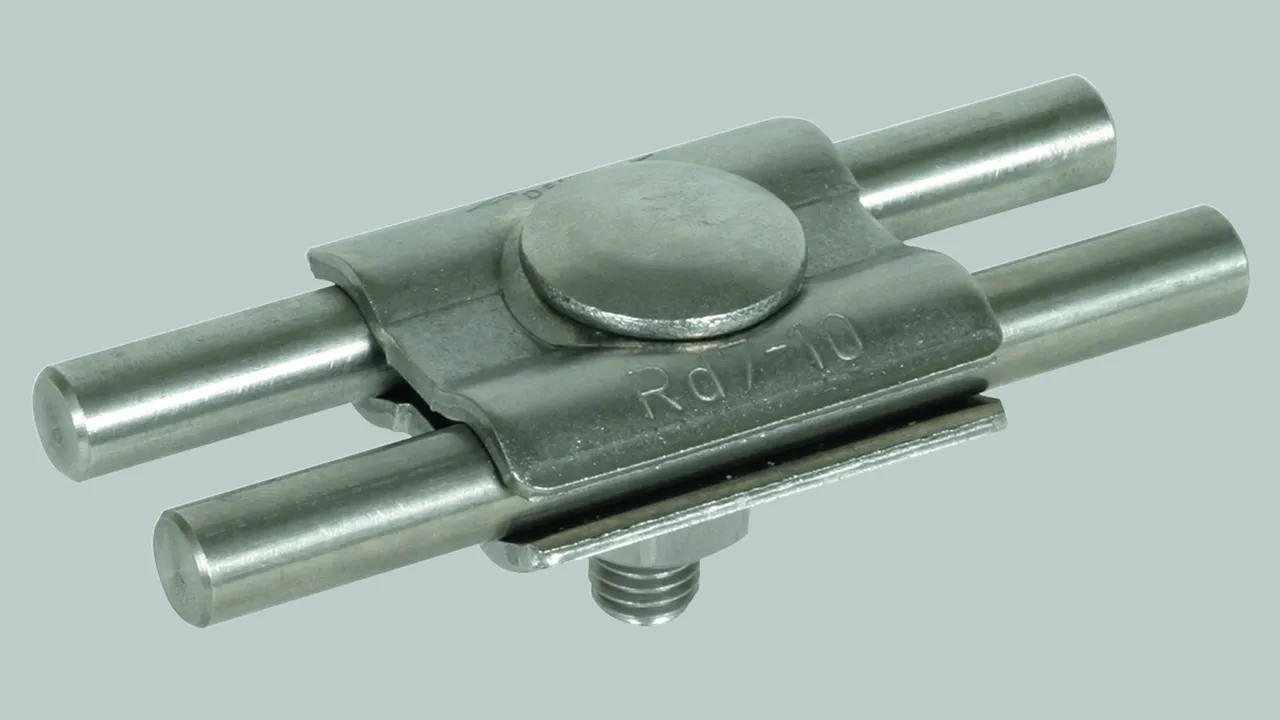

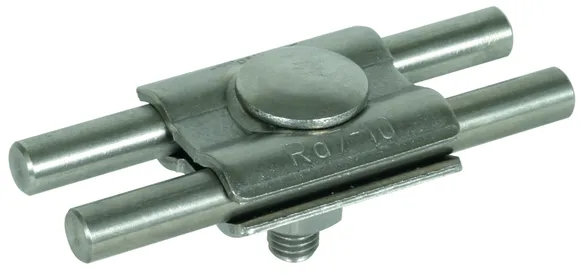

artikelnr. 306029 PV 7.10 FRM10X35 V4A

GTIN 4013364129467, CCT (EU): 85359000, Bruttovægt: 122.00 g, VPE: 50.00 pc(s)

billeder

Open PDF

Yderligere information

CAD filer

Parallel connector with one screw, StSt (V4A)
Parallel connector
For connecting two conductors in parallel
arrangements
Material of clamp: StSt (V4A)
Clamping range Rd / Rd: 7-10 mm
Clamping range (stranded / cable): 25-120 mm2
Screw: M10 x 35 mm
Material No.: 1.4571 / 1.4404 / 1.4401
ASTM / AISI:: 316Ti / 316L / 316
Standard: EN 62561-1

Brand: DEHN
Type: PV 7.10 FRM10X35 V4A
Part No.: 306029
or equivalent.

Certificater

Teksniske data

Material of clamp	StSt (V4A)
Clamping range Rd / Rd	7-10 mm
Clamping range (stranded / cable)	25-120 mm²
Standard	EN 62561-1
Short-circuit current (AC 50 Hz / DC) (1 s; ≤ 300 °C)	2.9 kA
*⁾ For exact classification, see test certificate.

Material of clamp	StSt (V4A)
Clamping range Rd / Rd	7-10 mm
Clamping range (stranded / cable)	25-120 mm²
Screw	e M10 x 35 mm
Material of screw / nut	StSt (V4A)
Material No.	1.4571 / 1.4404 / 1.4401
ASTM / AISI:	316Ti / 316L / 316
Lightning current carrying capability (10/350 µs)	= *⁾
Standard	EN 62561-1
Type	also for underground application
Short-circuit current (AC 50 Hz / DC) (1 s; ≤ 300 °C)	2.9 kA
Material thickness	3 mm
*⁾ For exact classification, see test certificate.

Produkt 306029 blev tilføjet til notesblok.

Gå til notesblok

Produkt 306029 blev lagt I kurven.

Gå til webshoppen

For equal diameters with two screws

2 produkter

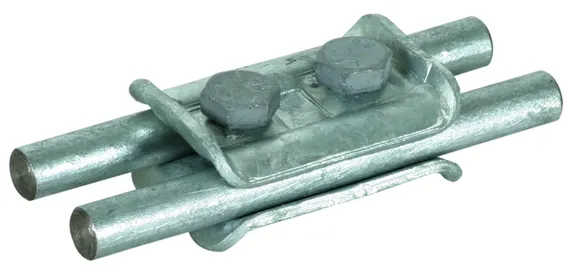

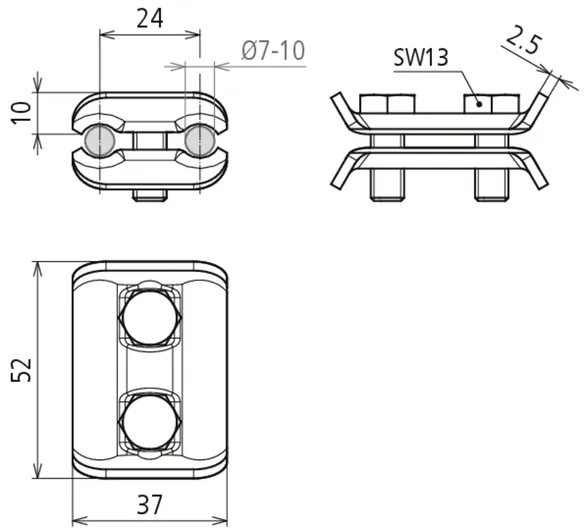

artikelnr. 307000 PV 7.10 SKM8X20 STTZN

GTIN 4013364024151, CCT (EU): 85359000, Bruttovægt: 107.00 g, VPE: 50.00 pc(s)

billeder

Open PDF

Yderligere information

Parallel connector with two screws, St/tZn
Parallel connector
For connecting two conductors in parallel
arrangements
Material of clamp: St/tZn
Clamping range Rd / Rd: 7-10 mm
Screw: M8 x 20 mm
Standard: EN 62561-1

Brand: DEHN
Type: PV 7.10 SKM8X20 STTZN
Part No.: 307000
or equivalent.

Certificater

Teksniske data

Material of clamp	St/tZn
Clamping range Rd / Rd	7-10 mm
Standard	EN 62561-1
*⁾ For exact classification, see test certificate.

Produkt 307000 blev tilføjet til notesblok.

Gå til notesblok

Produkt 307000 blev lagt I kurven.

Gå til webshoppen

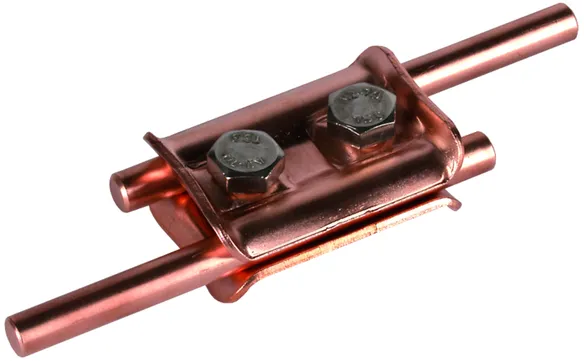

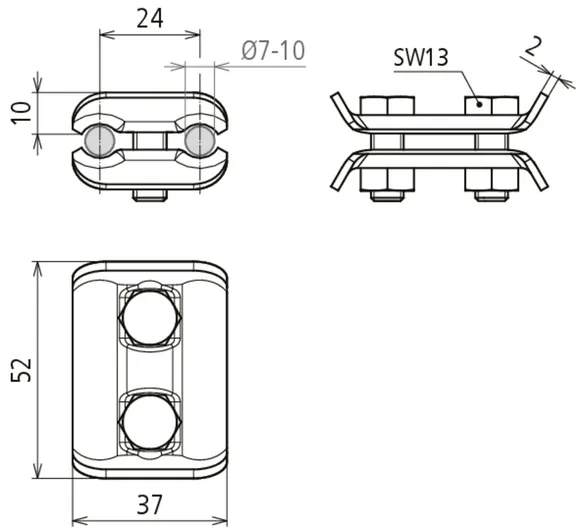

artikelnr. 307007 PV 7.10 SKM8X20 CU

GTIN 4013364024168, CCT (EU): 85359000, Bruttovægt: 106.00 g, VPE: 50.00 pc(s)

billeder

Open PDF

Yderligere information

Parallel connector with two screws, Cu
Parallel connector
For connecting two conductors in parallel
arrangements
Material of clamp: Cu
Clamping range Rd / Rd: 7-10 mm
Clamping range (stranded / cable): 16-95 mm2
Screw: M8 x 20 mm
Standard: EN 62561-1

Brand: DEHN
Type: PV 7.10 SKM8X20 CU
Part No.: 307007
or equivalent.

Certificater

Teksniske data

Material of clamp	Cu
Clamping range Rd / Rd	7-10 mm
Clamping range (stranded / cable)	16-95 mm²
Standard	EN 62561-1
*⁾ For exact classification, see test certificate.

Produkt 307007 blev tilføjet til notesblok.

Gå til notesblok

Produkt 307007 blev lagt I kurven.

Gå til webshoppen

For different diameters with one screw

2 produkter

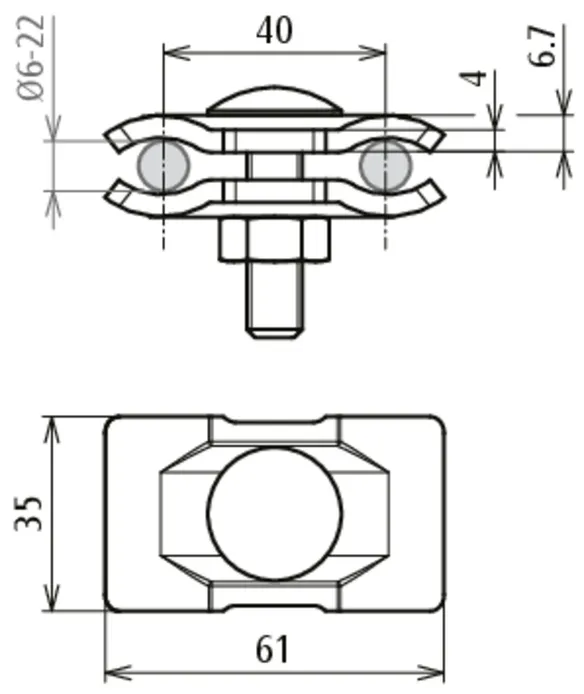

artikelnr. 306121 PV 6.22 FRM10X40 STBLANK

GTIN 4013364284920, CCT (EU): 85359000, Bruttovægt: 163.16 g, VPE: 50.00 pc(s)

billeder

Open PDF

Yderligere information

CAD filer

Parallel connector with one screw, St/blank
Parallel connector
For connecting two conductors in parallel arrangements
Material of clamp: St/bare
Clamping range Rd / Rd: 6-22 / 6-22 mm
Screw: M10 x 40 mm
Standard: EN 62561-1

Brand: DEHN
Type: PV 6.22 FRM10X40 STBLANK
Part No.: 306121
or equivalent.

Certificater

Teksniske data

Material of clamp	St/bare
Clamping range Rd / Rd	6-22 / 6-22 mm
Standard	EN 62561-1
Short-circuit current (AC 50 Hz / DC) (1 s; ≤ 300 °C)	6.1 kA
*⁾ For exact classification, see test certificate.

Material of clamp	St/bare
Clamping range Rd / Rd	6-22 / 6-22 mm
Screw	e M10 x 40 mm
Material of screw / nut	St/tZn
Lightning current carrying capability (10/350 µs)	& *⁾
Standard	EN 62561-1
Short-circuit current (AC 50 Hz / DC) (1 s; ≤ 300 °C)	6.1 kA
Material thickness	4 mm
*⁾ For exact classification, see test certificate.

Produkt 306121 blev tilføjet til notesblok.

Gå til notesblok

Produkt 306121 blev lagt I kurven.

Gå til webshoppen

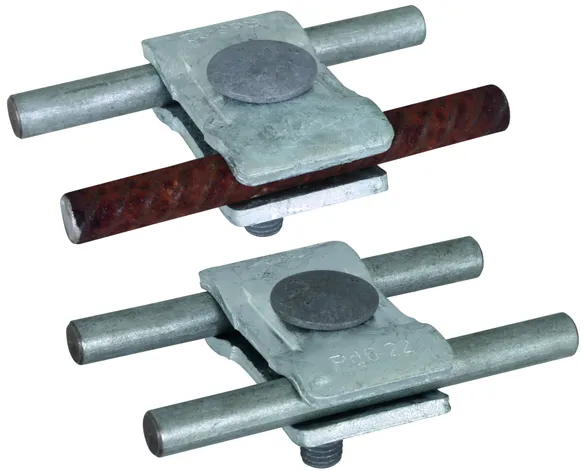

artikelnr. 306122 PV 6.22 FRM10X40 STTZN

GTIN 4013364284937, CCT (EU): 85359000, Bruttovægt: 167.12 g, VPE: 50.00 pc(s)

billeder

Open PDF

Yderligere information

CAD filer

Parallel connector with one screw, St/tZn
Parallel connector
For connecting two conductors in parallel arrangements
Material of clamp: St/tZn
Clamping range Rd / Rd: 6-22 / 6-22 mm
Screw: M10 x 40 mm
Standard: EN 62561-1

Brand: DEHN
Type: PV 6.22 FRM10X40 STTZN
Part No.: 306122
or equivalent.

Certificater

Teksniske data

Material of clamp	St/tZn
Clamping range Rd / Rd	6-22 / 6-22 mm
Standard	EN 62561-1
Short-circuit current (AC 50 Hz / DC) (1 s; ≤ 300 °C)	6.1 kA
*⁾ For exact classification, see test certificate.

Material of clamp	St/tZn
Clamping range Rd / Rd	6-22 / 6-22 mm
Screw	e M10 x 40 mm
Material of screw / nut	St/tZn
Lightning current carrying capability (10/350 µs)	& *⁾
Standard	EN 62561-1
Short-circuit current (AC 50 Hz / DC) (1 s; ≤ 300 °C)	6.1 kA
Material thickness	4 mm
*⁾ For exact classification, see test certificate.

Produkt 306122 blev tilføjet til notesblok.

Gå til notesblok

Produkt 306122 blev lagt I kurven.

Gå til webshoppen

For different diameters 4-10 mm with two scews

2 produkter

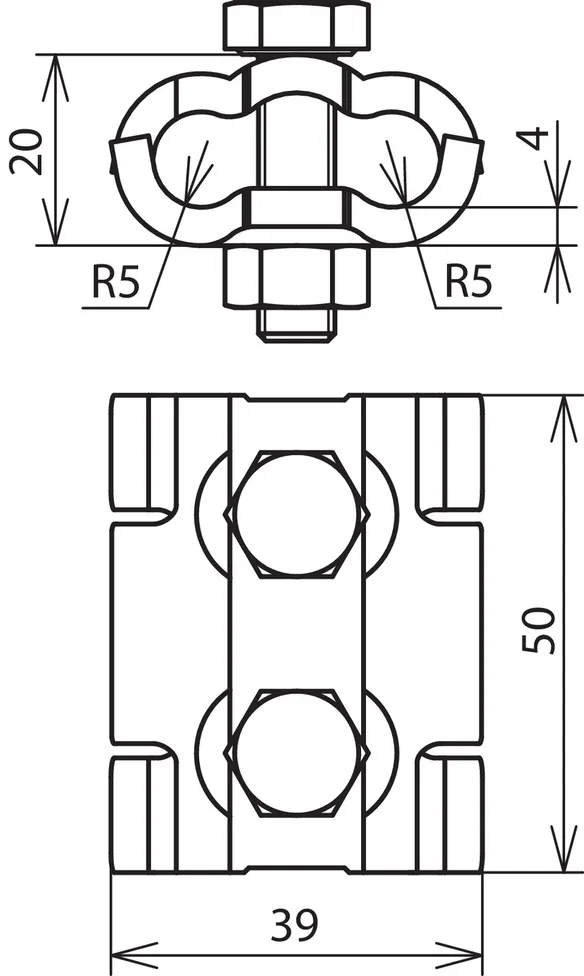

artikelnr. 305000 PV 4.10 SKM8X30 STTZN

GTIN 4013364041936, CCT (EU): 85359000, Bruttovægt: 148.00 g, VPE: 50.00 pc(s)

billeder

Open PDF

Yderligere information

CAD filer

Parallel connector for different diameters 4-10 mm, St/tZn
Parallel connector
For connecting two conductors in parallel
arrangements
Material of clamp: St/tZn
Clamping range Rd / Rd: 4-10 mm
Screw: M8 x 30 mm
Standard: EN 62561-1

Brand: DEHN
Type: PV 4.10 SKM8X30 STTZN
Part No.: 305000
or equivalent.

Certificater

Teksniske data

Material of clamp	St/tZn
Clamping range Rd / Rd	4-10 mm
Standard	EN 62561-1
*⁾ For exact classification, see test certificate.

Produkt 305000 blev tilføjet til notesblok.

Gå til notesblok

Produkt 305000 blev lagt I kurven.

Gå til webshoppen

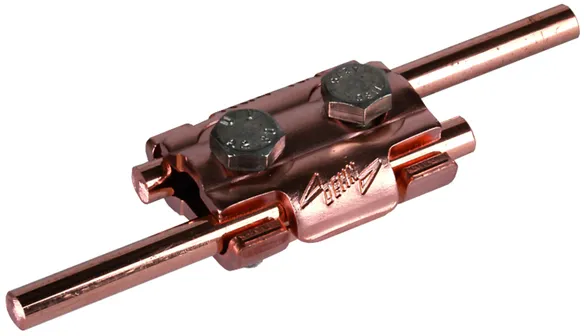

artikelnr. 305007 PV 4.10 SKM8X30 CU

GTIN 4013364052307, CCT (EU): 85369095, Bruttovægt: 153.00 g, VPE: 50.00 pc(s)

billeder

Open PDF

Yderligere information

CAD filer

Parallel connector for different diameters 4-10 mm, Cu
Parallel connector
For connecting two conductors in parallel
arrangements
Material of clamp: Cu
Clamping range Rd / Rd: 4-10 mm
Clamping range (stranded / cable): 10-70 mm2
Screw: M8 x 30 mm
Material No.: 1.4571 / 1.4404 / 1.4401
ASTM / AISI:: 316Ti / 316L / 316
Standard: EN 62561-1

Brand: DEHN
Type: PV 4.10 SKM8X30 CU
Part No.: 305007
or equivalent.

Certificater

Teksniske data

Material of clamp	Cu
Clamping range Rd / Rd	4-10 mm
Clamping range (stranded / cable)	10-70 mm²
Standard	EN 62561-1
Short-circuit current (AC 50 Hz / DC) (1 s; ≤ 300 °C)	13.6 kA
*⁾ For exact classification, see test certificate.

Material of clamp	Cu
Clamping range Rd / Rd	4-10 mm
Clamping range (stranded / cable)	10-70 mm²
Screw	di M8 x 30 mm
Material of screw / nut	StSt (V4A)
Material No.	1.4571 / 1.4404 / 1.4401
ASTM / AISI:	316Ti / 316L / 316
Lightning current carrying capability (10/350 µs)	= *⁾
Standard	EN 62561-1
Short-circuit current (AC 50 Hz / DC) (1 s; ≤ 300 °C)	13.6 kA
*⁾ For exact classification, see test certificate.

Produkt 305007 blev tilføjet til notesblok.

Gå til notesblok

Produkt 305007 blev lagt I kurven.

Gå til webshoppen

For equal and different cable diameters, small

With thread in the base part and lock nut M8.
Specified short-circuit current applies to 70 mm² Cu cable.

1 produkt

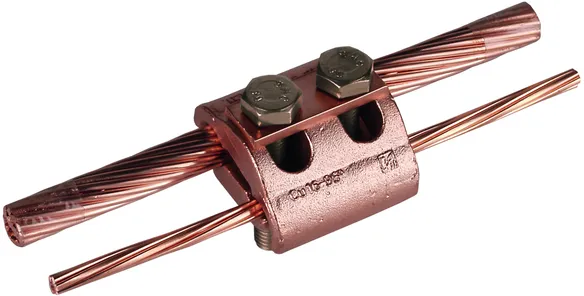

artikelnr. 306100 PV 5.12.5 SKM8X45 CU

GTIN 4013364024113, CCT (EU): 85359000, Bruttovægt: 238.30 g, VPE: 25.00 pc(s)

billeder

Open PDF

Yderligere information

CAD filer

Parallel connector for different cable diameters, small, Cu
Parallel connector
For connecting two conductors or cables in parallel
arrangements
Material of clamp: Cu
Clamping range Rd / Rd: 5-12.5 mm
Clamping range (stranded / cable): 16-95 mm2
Screw: M8 x 45 mm
Material No.: 1.4571 / 1.4404 / 1.4401
ASTM / AISI:: 316Ti / 316L / 316
Standard: EN 62561-1

Brand: DEHN
Type: PV 5.12.5 SKM8X45 CU
Part No.: 306100
or equivalent.

Certificater

Teksniske data

Material of clamp	Cu
Clamping range Rd / Rd	5-12.5 mm
Clamping range (stranded / cable)	16-95 mm²
Standard	EN 62561-1
Short-circuit current (AC 50 Hz / DC) (1 s; ≤ 300 °C)	13.6 kA
*⁾ For exact classification, see test certificate.

Material of clamp	Cu
Clamping range Rd / Rd	5-12.5 mm
Clamping range (stranded / cable)	16-95 mm²
Screw	di M8 x 45 mm
Material of screw / nut	StSt (V4A)
Material No.	1.4571 / 1.4404 / 1.4401
ASTM / AISI:	316Ti / 316L / 316
Lightning current carrying capability (10/350 µs)	= *⁾
Standard	EN 62561-1
Short-circuit current (AC 50 Hz / DC) (1 s; ≤ 300 °C)	13.6 kA
*⁾ For exact classification, see test certificate.

Produkt 306100 blev tilføjet til notesblok.

Gå til notesblok

Produkt 306100 blev lagt I kurven.

Gå til webshoppen

For equal and different cable diameters, large

With thread in the base part and lock nut M10.
Specified short-circuit current applies to 70 mm² Cu cable.

1 produkt

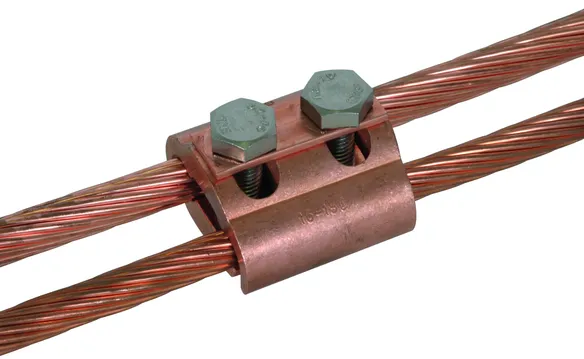

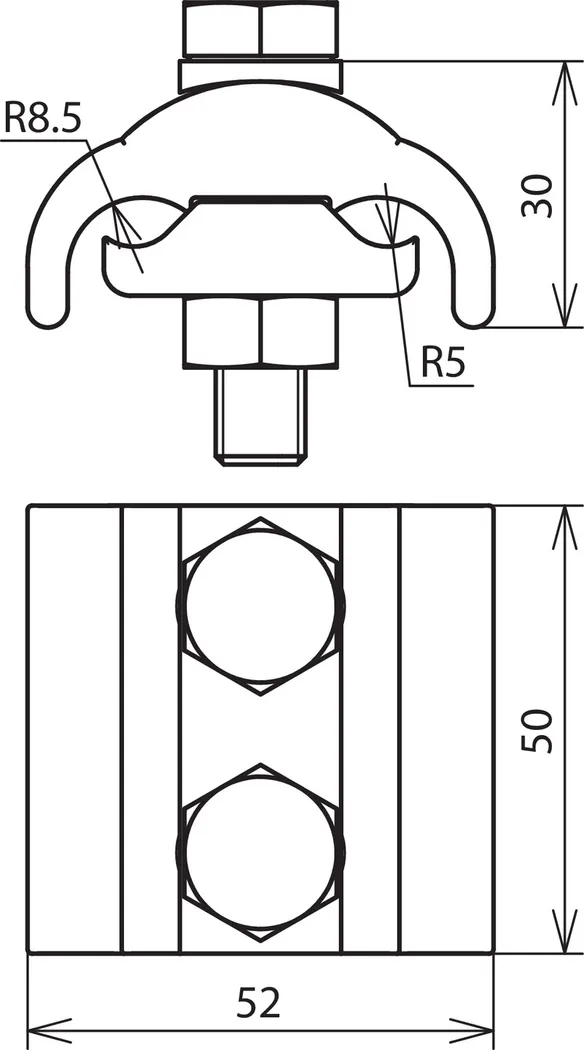

artikelnr. 306101 PV 5.16 SKM10X50 CU

GTIN 4013364024120, CCT (EU): 85359000, Bruttovægt: 412.00 g, VPE: 25.00 pc(s)

billeder

Open PDF

Yderligere information

CAD filer

Parallel connector for different cable diameters, large, Cu
Parallel connector
For connecting two conductors or cables in parallel
arrangements
Material of clamp: Cu
Clamping range Rd / Rd: 5-16 mm
Clamping range (stranded / cable): 16-150 mm2
Screw: M10 x 50 mm
Material No.: 1.4571 / 1.4404 / 1.4401
ASTM / AISI:: 316Ti / 316L / 316
Standard: EN 62561-1

Brand: DEHN
Type: PV 5.16 SKM10X50 CU
Part No.: 306101
or equivalent.

Certificater

Teksniske data

Material of clamp	Cu
Clamping range Rd / Rd	5-16 mm
Clamping range (stranded / cable)	16-150 mm²
Standard	EN 62561-1
Short-circuit current (AC 50 Hz / DC) (1 s; ≤ 300 °C)	13.6 kA
*⁾ For exact classification, see test certificate.

Material of clamp	Cu
Clamping range Rd / Rd	5-16 mm
Clamping range (stranded / cable)	16-150 mm²
Screw	di M10 x 50 mm
Material of screw / nut	StSt (V4A)
Material No.	1.4571 / 1.4404 / 1.4401
ASTM / AISI:	316Ti / 316L / 316
Lightning current carrying capability (10/350 µs)	= *⁾
Standard	EN 62561-1
Short-circuit current (AC 50 Hz / DC) (1 s; ≤ 300 °C)	13.6 kA
*⁾ For exact classification, see test certificate.

Produkt 306101 blev tilføjet til notesblok.

Gå til notesblok

Produkt 306101 blev lagt I kurven.

Gå til webshoppen

Results for products (0)

Results for content (0)

Parallel Connectors

For equal diameters with one screw

artikelnr. 306020 PV 7.10 FRM10X35 STTZN

Produkt 306020 blev tilføjet til notesblok.

Produkt 306020 blev lagt I kurven.

artikelnr. 306029 PV 7.10 FRM10X35 V4A

Produkt 306029 blev tilføjet til notesblok.

Produkt 306029 blev lagt I kurven.

For equal diameters with two screws

artikelnr. 307000 PV 7.10 SKM8X20 STTZN

Produkt 307000 blev tilføjet til notesblok.

Produkt 307000 blev lagt I kurven.

artikelnr. 307007 PV 7.10 SKM8X20 CU

Produkt 307007 blev tilføjet til notesblok.

Produkt 307007 blev lagt I kurven.

For different diameters with one screw

artikelnr. 306121 PV 6.22 FRM10X40 STBLANK

Produkt 306121 blev tilføjet til notesblok.

Produkt 306121 blev lagt I kurven.

artikelnr. 306122 PV 6.22 FRM10X40 STTZN

Produkt 306122 blev tilføjet til notesblok.

Produkt 306122 blev lagt I kurven.

For different diameters 4-10 mm with two scews

artikelnr. 305000 PV 4.10 SKM8X30 STTZN

Produkt 305000 blev tilføjet til notesblok.

Produkt 305000 blev lagt I kurven.

artikelnr. 305007 PV 4.10 SKM8X30 CU

Produkt 305007 blev tilføjet til notesblok.

Produkt 305007 blev lagt I kurven.

For equal and different cable diameters, small

artikelnr. 306100 PV 5.12.5 SKM8X45 CU

Produkt 306100 blev tilføjet til notesblok.

Produkt 306100 blev lagt I kurven.

For equal and different cable diameters, large

artikelnr. 306101 PV 5.16 SKM10X50 CU

Produkt 306101 blev tilføjet til notesblok.

Produkt 306101 blev lagt I kurven.

Parallel Connectors

For equal diameters with one screw

artikelnr. 306020 PV 7.10 FRM10X35 STTZN

Du er ikke autoriseret til at downloade 306020.stp

Du er ikke autoriseret til at downloade 306020.igs

Du er ikke autoriseret til at downloade 306020.jt

Du er ikke autoriseret til at downloade 306020.dwg

Du er ikke autoriseret til at downloade 306020m_D.dxf

Produkt 306020 blev tilføjet til notesblok.

Produkt 306020 blev lagt I kurven.

artikelnr. 306029 PV 7.10 FRM10X35 V4A

Du er ikke autoriseret til at downloade 306020.stp

Du er ikke autoriseret til at downloade 306020.igs

Du er ikke autoriseret til at downloade 306020.jt

Du er ikke autoriseret til at downloade 306020.dwg

Du er ikke autoriseret til at downloade 306020m_D.dxf

Produkt 306029 blev tilføjet til notesblok.

Produkt 306029 blev lagt I kurven.

For equal diameters with two screws

artikelnr. 307000 PV 7.10 SKM8X20 STTZN

Du er ikke autoriseret til at downloade 307000m_D.dxf

Produkt 307000 blev tilføjet til notesblok.

Produkt 307000 blev lagt I kurven.

artikelnr. 307007 PV 7.10 SKM8X20 CU

Du er ikke autoriseret til at downloade 307007m_D.dxf

Produkt 307007 blev tilføjet til notesblok.

Produkt 307007 blev lagt I kurven.

For different diameters with one screw

artikelnr. 306121 PV 6.22 FRM10X40 STBLANK

Du er ikke autoriseret til at downloade 306121.stp

Du er ikke autoriseret til at downloade 306121.igs

Du er ikke autoriseret til at downloade 306121.jt

Du er ikke autoriseret til at downloade 306121.dwg

Du er ikke autoriseret til at downloade 306121_306122m_D.dxf

Produkt 306121 blev tilføjet til notesblok.

Produkt 306121 blev lagt I kurven.

artikelnr. 306122 PV 6.22 FRM10X40 STTZN

Du er ikke autoriseret til at downloade 306122.stp

Du er ikke autoriseret til at downloade 306122.igs

Du er ikke autoriseret til at downloade 306122.jt

Du er ikke autoriseret til at downloade 306122.dwg

Du er ikke autoriseret til at downloade 306121_306122m_D.dxf

Produkt 306122 blev tilføjet til notesblok.

Produkt 306122 blev lagt I kurven.

For different diameters 4-10 mm with two scews

artikelnr. 305000 PV 4.10 SKM8X30 STTZN

Du er ikke autoriseret til at downloade 305000.stp

Du er ikke autoriseret til at downloade 305000.igs

Du er ikke autoriseret til at downloade 305000.jt

Du er ikke autoriseret til at downloade 305000.dwg

Du er ikke autoriseret til at downloade 305000m_D.dxf

Produkt 305000 blev tilføjet til notesblok.

Produkt 305000 blev lagt I kurven.

artikelnr. 305007 PV 4.10 SKM8X30 CU

Du er ikke autoriseret til at downloade 305000.stp

Du er ikke autoriseret til at downloade 305000.igs

Du er ikke autoriseret til at downloade 305000.jt

Du er ikke autoriseret til at downloade 305000.dwg

Du er ikke autoriseret til at downloade 305000m_D.dxf

Produkt 305007 blev tilføjet til notesblok.

Produkt 305007 blev lagt I kurven.

For equal and different cable diameters, small

artikelnr. 306100 PV 5.12.5 SKM8X45 CU

Du er ikke autoriseret til at downloade 306100.stp

Du er ikke autoriseret til at downloade 306100.igs

Du er ikke autoriseret til at downloade 306100.jt

Du er ikke autoriseret til at downloade 306100.dwg

Du er ikke autoriseret til at downloade 306100m_D.dxf

Produkt 306100 blev tilføjet til notesblok.

Produkt 306100 blev lagt I kurven.

For equal and different cable diameters, large

artikelnr. 306101 PV 5.16 SKM10X50 CU

Du er ikke autoriseret til at downloade 306101.stp

Du er ikke autoriseret til at downloade 306101.igs

Du er ikke autoriseret til at downloade 306101.jt

Du er ikke autoriseret til at downloade 306101.dwg

Du er ikke autoriseret til at downloade 306101m_D.dxf

Produkt 306101 blev tilføjet til notesblok.

Produkt 306101 blev lagt I kurven.
