artikelnr. 105272 SR D30 1990 FSP10 500 GFK AL V2A

GTIN 4013364255777, CCT (EU): 85389099, Bruttovægt: 2.40 kg, VPE: 1.00 Pakkestørrelse

billeder

Open PDF

Yderligere information

CAD filer

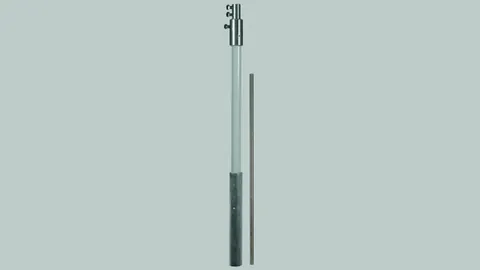

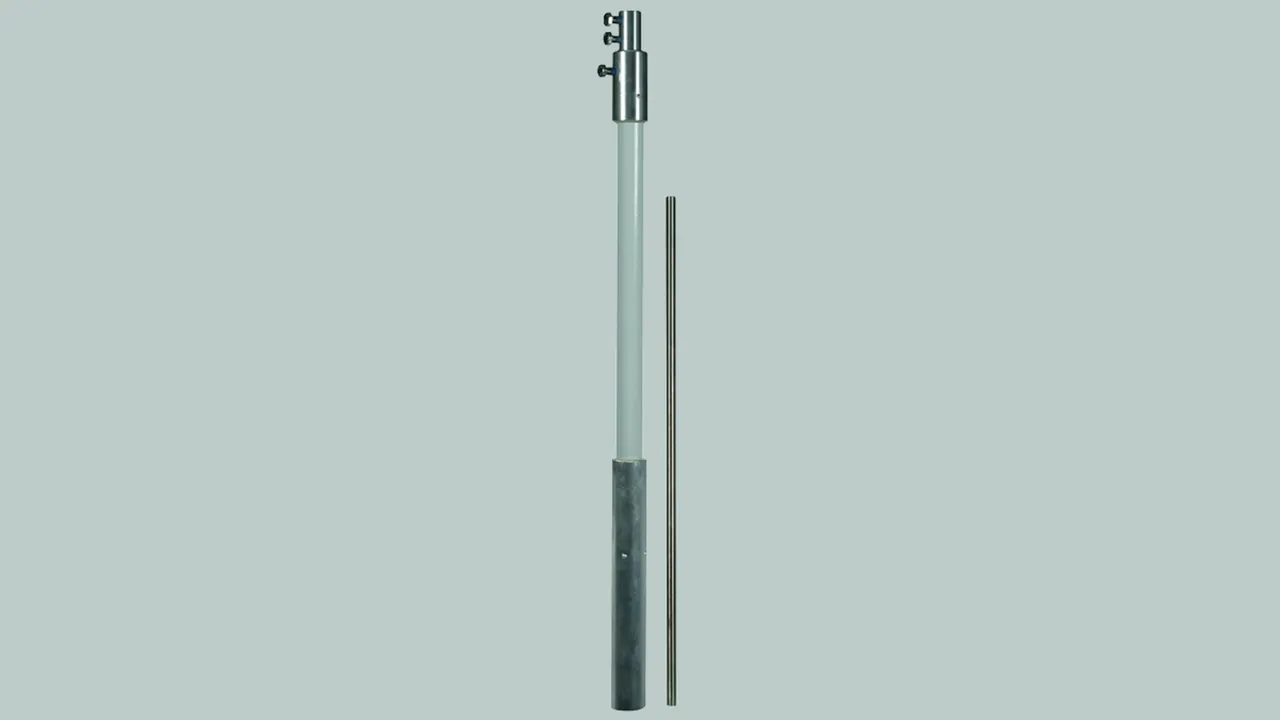

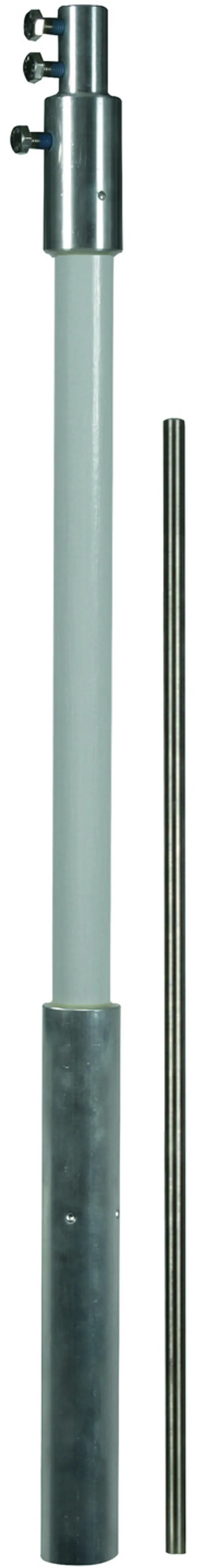

DEHNcon-H-støtterør til HVI light-leder med indfangerspids 500 mm GFK/Al
Støtterør GFK/Al med indvendig endeafslutning til
HVI light-lederen til overholdelse af
separationsafstanden til elektrisk ledende dele iht.
DIN EN 62305 (VDE 0185-305-3).
Støtterørene er dimensionerede iht. Eurocode. 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA)
til en vindstyrke på maks. 240 km/t.
Isoleringsområde af glasfiberforstærket plast/GFK,
materialefaktor km = 0,7
Farve: lysegrå, UV-stabiliseret, i ét stykke
kombineret med indfangerspids Ø10 mm, længde 500 mm af NIRO

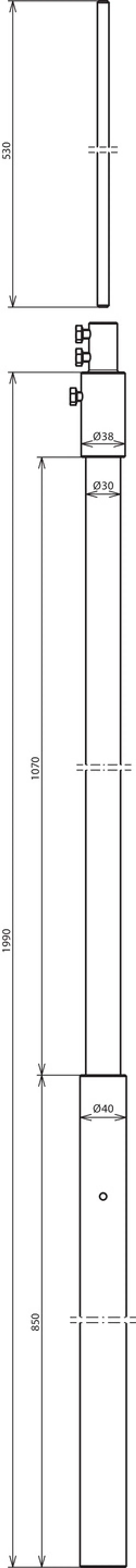

Materiale (støtterør): GFK / Al
Længde (støtterør): 1990 mm
Transportlængde: 1990 mm
Ydre diameter Ø GFK: 30 mm
Ydre diameter Ø Al (klemmeområde): 40 mm
Isoleringslængde: 1070 mm
Max. vindstyrke: (maks. frilængde 1890 mm, 1x HVI light indvendigt) 240 km/t
Max. frilængde: 1890 mm
Min. indspændingsafstand: 600 mm
Standarder: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

fabrikat: DEHN
Type: SR D30 1990 FSP10 500 GFK AL V2A
artikelnr.: 105272
eller tilsvarende

Certificater

Teksniske data

Materiale (støtterør)	GFK / Al
Længde (støtterør)	1990 mm
Længde (indfangerspids)	500 mm
Ydre diameter Ø GFK	30 mm
Ydre diameter Ø Al (klemmeområde)	40 mm
Max. vindstyrke	(maks. frilængde 1890 mm, 1x HVI light indvendigt) 240 km/t
Max. frilængde	1890 mm
Min. indspændingsafstand	600 mm
Standarder	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Materiale (støtterør)	GFK / Al
Længde (støtterør)	1990 mm
Længde (indfangerspids)	500 mm
Materiale (indfangerspids)	Rustfrit
Transportlængde	1990 mm
Ydre diameter Ø GFK	30 mm
Ydre diameter Ø Al (klemmeområde)	40 mm
Isoleringslængde	1070 mm
Rørets godstykkelse	3 mm
Materialefaktor km	0,7
Temperaturområde	-50 °C ... +100 °C
Udførelse	UV-stabiliseret
Bøsning	40 x 5 mm
Max. vindstyrke	(maks. frilængde 1890 mm, 1x HVI light indvendigt) 240 km/t
Max. frilængde	1890 mm
Min. indspændingsafstand	600 mm
Standarder	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Produkt 105272 blev tilføjet til notesblok.

Gå til notesblok

Produkt 105272 blev lagt I kurven.

Gå til webshoppen

artikelnr. 105273 SR D30 1990 FSP10 1000 GFK AL V2A

GTIN 4013364255807, CCT (EU): 85389099, Bruttovægt: 2.70 kg, VPE: 1.00 Pakkestørrelse

billeder

Open PDF

Yderligere information

CAD filer

DEHNcon-H-støtterør til HVI light-lederen med indfangerspids 1000 mm GFK/Al
Støtterør GFK/Al med indvendig endeafslutning til
HVI light-lederen til overholdelse af
separationsafstanden til elektrisk ledende dele iht.
DIN EN 62305 (VDE 0185-305-3).
Støtterørene er dimensionerede iht. Eurocode. 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA)
til en vindstyrke på maks. 200 km/t.
Isoleringsområde af glasfiberforstærket plast/GFK,
materialefaktor km = 0,7
Farve: lysegrå, UV-stabiliseret, i ét stykke
kombineret med indfangerspids Ø 10 mm, længde 1000 mm af NIRO
Materiale (støtterør): GFK / Al
Længde (støtterør): 1990 mm
Transportlængde: 1990 mm
Ydre diameter Ø GFK: 30 mm
Ydre diameter Ø Al (klemmeområde): 40 mm
Isoleringslængde: 1070 mm
Max. vindstyrke: (maks. frilængde 2390 mm, 1x HVI light indvendigt) 200 km/t
Max. frilængde: 2390 mm
Min. indspændingsafstand: 600 mm
Standarder: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

fabrikat: DEHN
Type: SR D30 1990 FSP10 1000 GFK AL V2A
artikelnr.: 105273
eller tilsvarende

Certificater

Teksniske data

Materiale (støtterør)	GFK / Al
Længde (støtterør)	1990 mm
Længde (indfangerspids)	1000 mm
Ydre diameter Ø GFK	30 mm
Ydre diameter Ø Al (klemmeområde)	40 mm
Max. vindstyrke	(maks. frilængde 2390 mm, 1x HVI light indvendigt) 200 km/t
Max. frilængde	2390 mm
Min. indspændingsafstand	600 mm
Standarder	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Materiale (støtterør)	GFK / Al
Længde (støtterør)	1990 mm
Længde (indfangerspids)	1000 mm
Materiale (indfangerspids)	Rustfrit
Transportlængde	1990 mm
Ydre diameter Ø GFK	30 mm
Ydre diameter Ø Al (klemmeområde)	40 mm
Isoleringslængde	1070 mm
Rørets godstykkelse	3 mm
Materialefaktor km	0,7
Temperaturområde	-50 °C ... +100 °C
Udførelse	UV-stabiliseret
Bøsning	40 x 5 mm
Max. vindstyrke	(maks. frilængde 2390 mm, 1x HVI light indvendigt) 200 km/t
Max. frilængde	2390 mm
Min. indspændingsafstand	600 mm
Standarder	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Produkt 105273 blev tilføjet til notesblok.

Gå til notesblok

Produkt 105273 blev lagt I kurven.

Gå til webshoppen

artikelnr. 105274 SR D30 2840 FSP10 500 GFK AL V2A

GTIN 4013364255814, CCT (EU): 85389099, Bruttovægt: 3.35 kg, VPE: 1.00 Pakkestørrelse

billeder

Open PDF

Yderligere information

CAD filer

DEHNcon-H-støtterør til HVI light-leder med indfangerspids 500 mm GFK/Al
Støtterør GFK/Al med indvendig endeafslutning til
HVI light-lederen til overholdelse af
separationsafstanden til elektrisk ledende dele iht.
DIN EN 62305 (VDE 0185-305-3).
Støtterørene er dimensionerede iht.
Eurocode 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA) til en
en vindstyrke på maks. 240 km/t.
Isoleringsområde af glasfiberforstærket plast/GFK,
materialefaktor km = 0,7
Farve: lysegrå, UV-stabiliseret, i ét stykke
kombineret med indfangerspids Ø10 mm, længde 500 mm af NIRO
Materiale (støtterør): GFK / Al
Længde (støtterør): 2640 mm
Transportlængde: 2640 mm
Ydre diameter Ø GFK: 30 mm
Ydre diameter Ø Al (klemmeområde): 40 mm
Isoleringslængde: 1070 mm
Max. vindstyrke: (maks. frilængde 2540 mm, 1x HVI light indvendigt) 240 km/t
Max. frilængde: 2540 mm
Min. indspændingsafstand: 600 mm
Standarder: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

fabrikat: DEHN
Type: SR D30 2840 FSP10 500 GFK AL V2A
artikelnr.: 105274
eller tilsvarende

Certificater

Teksniske data

Materiale (støtterør)	GFK / Al
Længde (støtterør)	2640 mm
Længde (indfangerspids)	500 mm
Ydre diameter Ø GFK	30 mm
Ydre diameter Ø Al (klemmeområde)	40 mm
Max. vindstyrke	(maks. frilængde 2540 mm, 1x HVI light indvendigt) 240 km/t
Max. frilængde	2540 mm
Min. indspændingsafstand	600 mm
Standarder	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Materiale (støtterør)	GFK / Al
Længde (støtterør)	2640 mm
Længde (indfangerspids)	500 mm
Materiale (indfangerspids)	Rustfrit
Transportlængde	2640 mm
Ydre diameter Ø GFK	30 mm
Ydre diameter Ø Al (klemmeområde)	40 mm
Isoleringslængde	1070 mm
Rørets godstykkelse	3 mm
Materialefaktor km	0,7
Temperaturområde	-50 °C ... +100 °C
Udførelse	UV-stabiliseret
Bøsning	40 x 5 mm
Max. vindstyrke	(maks. frilængde 2540 mm, 1x HVI light indvendigt) 240 km/t
Max. frilængde	2540 mm
Min. indspændingsafstand	600 mm
Standarder	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Produkt 105274 blev tilføjet til notesblok.

Gå til notesblok

Produkt 105274 blev lagt I kurven.

Gå til webshoppen

artikelnr. 105280 SR D30 2640 FSP10 1000 GFK AL V2A

GTIN 4013364255838, CCT (EU): 85389099, Bruttovægt: 3.65 kg, VPE: 1.00 Pakkestørrelse

billeder

Open PDF

Yderligere information

CAD filer

DEHNcon-H-støtterør til HVI light-lederen med indfangerspids 1000 mm GFK/Al
Støtterør GFK/Al med indvendig endeafslutning til
HVI light-lederen til overholdelse af
separationsafstanden til elektrisk ledende dele iht.
DIN EN 62305 (VDE 0185-305-3).
Støtterørene er dimensionerede iht.
Eurocode 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA) til en
en vindstyrke på maks. 201 km/t.
Isoleringsområde af glasfiberforstærket plast/GFK,
materialefaktor km = 0,7
Farve: lysegrå, UV-stabiliseret, i ét stykke
kombineret med indfangerspids Ø 10 mm, længde 1000 mm af NIRO
Materiale (støtterør): GFK / Al
Længde (støtterør): 2640 mm
Transportlængde: 2640 mm
Ydre diameter Ø GFK: 30 mm
Ydre diameter Ø Al (klemmeområde): 40 mm
Isoleringslængde: 1070 mm
Max. vindstyrke: (maks. frilængde 3040 mm, 1x HVI light indvendigt) 201 km/t
Max. frilængde: 3040 mm
Min. indspændingsafstand: 600 mm
Standarder: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

fabrikat: DEHN
Type: SR D30 2640 FSP10 1000 GFK AL V2A
artikelnr.: 105280
eller tilsvarende

Certificater

Teksniske data

Materiale (støtterør)	GFK / Al
Længde (støtterør)	2640 mm
Længde (indfangerspids)	1000 mm
Ydre diameter Ø GFK	30 mm
Ydre diameter Ø Al (klemmeområde)	40 mm
Max. vindstyrke	(maks. frilængde 3040 mm, 1x HVI light indvendigt) 201 km/t
Max. frilængde	3040 mm
Min. indspændingsafstand	600 mm
Standarder	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Materiale (støtterør)	GFK / Al
Længde (støtterør)	2640 mm
Længde (indfangerspids)	1000 mm
Materiale (indfangerspids)	Rustfrit
Transportlængde	2640 mm
Ydre diameter Ø GFK	30 mm
Ydre diameter Ø Al (klemmeområde)	40 mm
Isoleringslængde	1070 mm
Rørets godstykkelse	3 mm
Materialefaktor km	0,7
Temperaturområde	-50 °C ... +100 °C
Udførelse	UV-stabiliseret
Bøsning	40 x 5 mm
Max. vindstyrke	(maks. frilængde 3040 mm, 1x HVI light indvendigt) 201 km/t
Max. frilængde	3040 mm
Min. indspændingsafstand	600 mm
Standarder	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Produkt 105280 blev tilføjet til notesblok.

Gå til notesblok

Produkt 105280 blev lagt I kurven.

Gå til webshoppen

Results for products (0)

Results for content (0)

DEHNcon-H-støtterør til HVI-leder light

Med indfangerspids

artikelnr. 105272 SR D30 1990 FSP10 500 GFK AL V2A

Produkt 105272 blev tilføjet til notesblok.

Produkt 105272 blev lagt I kurven.

artikelnr. 105273 SR D30 1990 FSP10 1000 GFK AL V2A

Produkt 105273 blev tilføjet til notesblok.

Produkt 105273 blev lagt I kurven.

artikelnr. 105274 SR D30 2840 FSP10 500 GFK AL V2A

Produkt 105274 blev tilføjet til notesblok.

Produkt 105274 blev lagt I kurven.

artikelnr. 105280 SR D30 2640 FSP10 1000 GFK AL V2A

Produkt 105280 blev tilføjet til notesblok.

Produkt 105280 blev lagt I kurven.

DEHNcon-H-støtterør til HVI-leder light

Med indfangerspids

artikelnr. 105272 SR D30 1990 FSP10 500 GFK AL V2A

Du er ikke autoriseret til at downloade 105272.stp

Du er ikke autoriseret til at downloade 105272.stp

Du er ikke autoriseret til at downloade 105272.jt

Du er ikke autoriseret til at downloade 105272.dwg

Du er ikke autoriseret til at downloade 105272m_D.dxf

Produkt 105272 blev tilføjet til notesblok.

Produkt 105272 blev lagt I kurven.

artikelnr. 105273 SR D30 1990 FSP10 1000 GFK AL V2A

Du er ikke autoriseret til at downloade 105273.stp

Du er ikke autoriseret til at downloade 105273.igs

Du er ikke autoriseret til at downloade 105273.jt

Du er ikke autoriseret til at downloade 105273.dwg

Du er ikke autoriseret til at downloade 105273m_D.dxf

Produkt 105273 blev tilføjet til notesblok.

Produkt 105273 blev lagt I kurven.

artikelnr. 105274 SR D30 2840 FSP10 500 GFK AL V2A

Du er ikke autoriseret til at downloade 105274.stp

Du er ikke autoriseret til at downloade 105274.igs

Du er ikke autoriseret til at downloade 105274.jt

Du er ikke autoriseret til at downloade 105274.dwg

Du er ikke autoriseret til at downloade 105274m_D.dxf

Produkt 105274 blev tilføjet til notesblok.

Produkt 105274 blev lagt I kurven.

artikelnr. 105280 SR D30 2640 FSP10 1000 GFK AL V2A

Du er ikke autoriseret til at downloade 105280.stp

Du er ikke autoriseret til at downloade 105280.igs

Du er ikke autoriseret til at downloade 105280.jt

Du er ikke autoriseret til at downloade 105280.dwg

Du er ikke autoriseret til at downloade 105280m_D.dxf

Produkt 105280 blev tilføjet til notesblok.

Produkt 105280 blev lagt I kurven.
