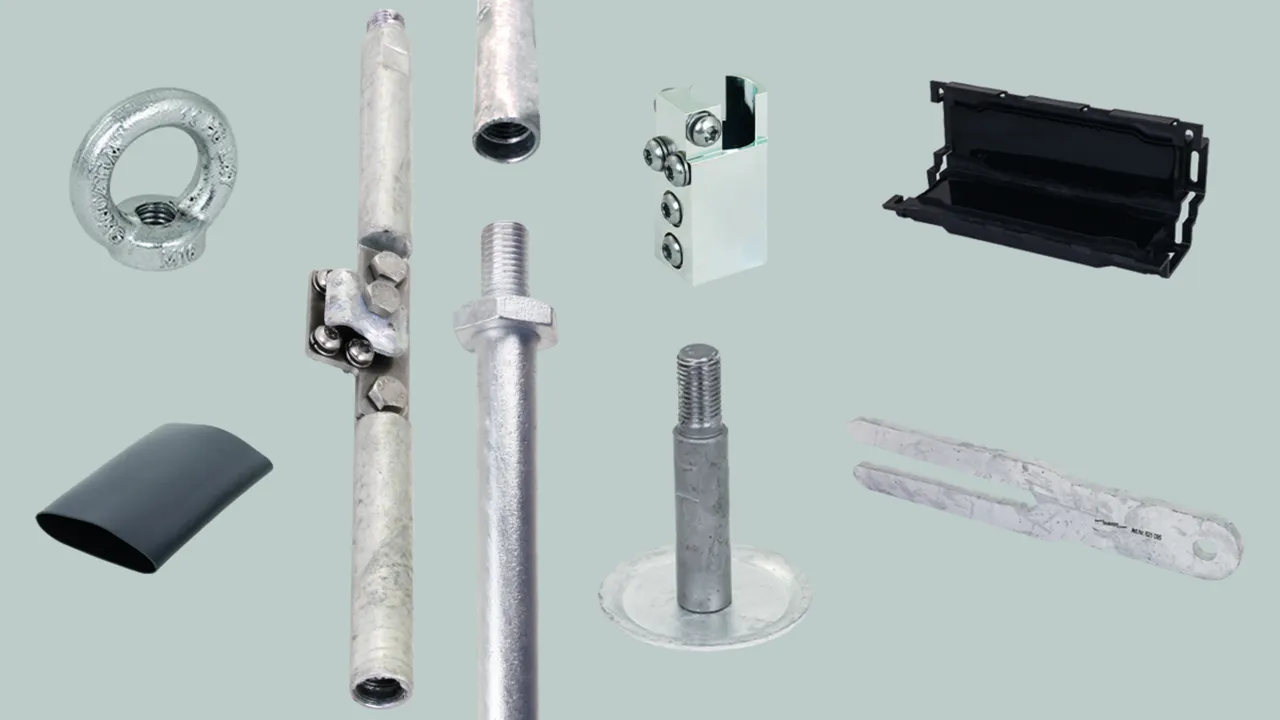

jordspyd, til påskruning

Komplet system til oprettelse af borede jordingsanlæg op til 99 m ved hjælp af kerneboring i henhold til kravene til meget lave jordingsmodstande, f.eks. 1-2 ohm ved anvendelse i rørledninger eller overalt, hvor det ikke er muligt at få jordspyd i jorden. Jordelektrode med ind- og udvendigt gevind M16 i henhold til kravene i DIN EN 62561-2. Med anordning til ophængning over borehul.
  • System afprøvet iht. DIN EN 62561-2
  • Variable jordelektrodelængder på 3,0 m/1,5 m og 0,5 m til optimal montering med borekran
  • Hurtig tilslutnings- og placeringsteknik sparer tid
  • Stort udvalg af tilbehør til montering, tætning og tilslutninger, f.eks. til kortslutter

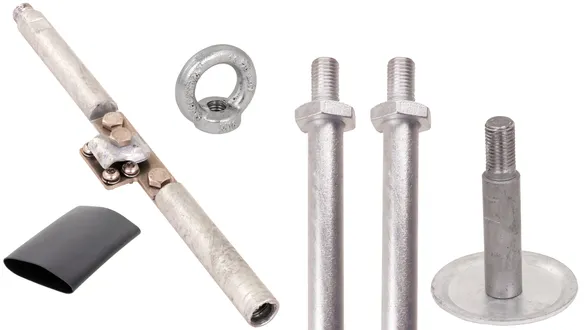

Startsæt

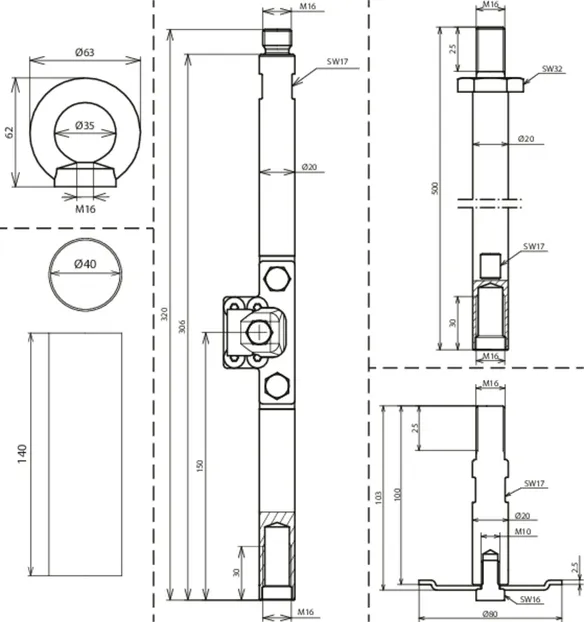

Startsæt jordspyd, til påskruning

Anvendelse 1x pr. borehul, bestående af:
1 tilslutningsdel L 320 mm (varenr. 621 092)
2 jordspyd til påskruning L 500 mm (varenr. 621 050)
1 fodstykke med flangeplade Ø80 mm (varenr. 621 091)
1 ringmøtrik M16 (varenr. 621 097)

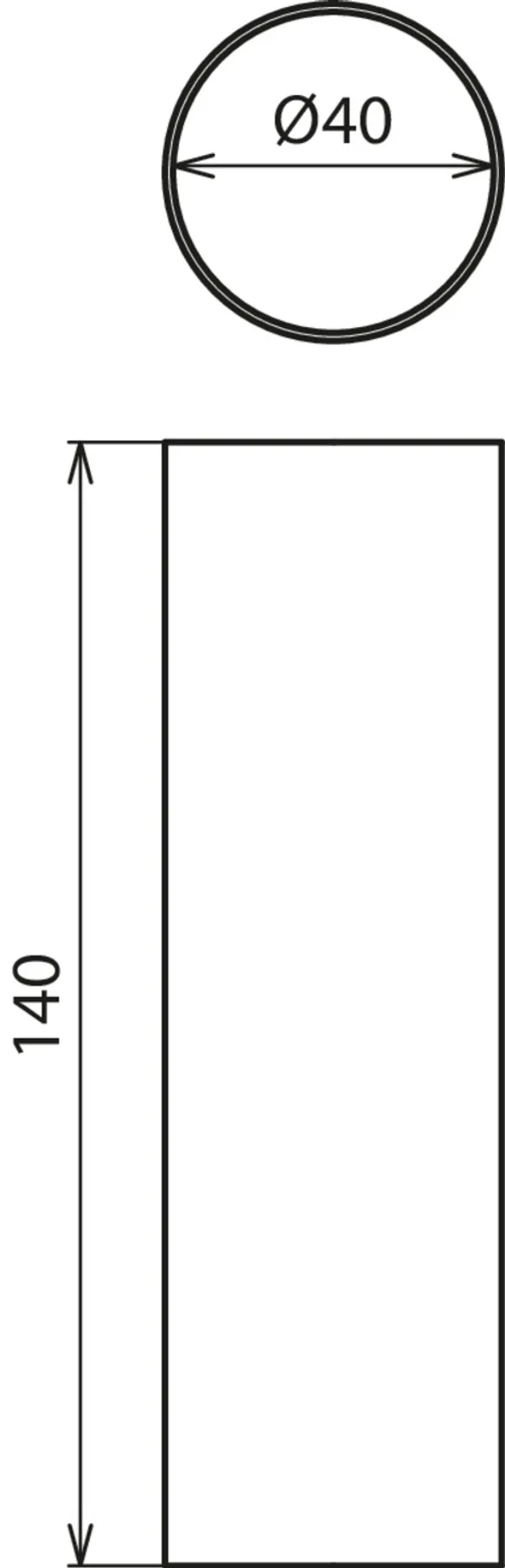

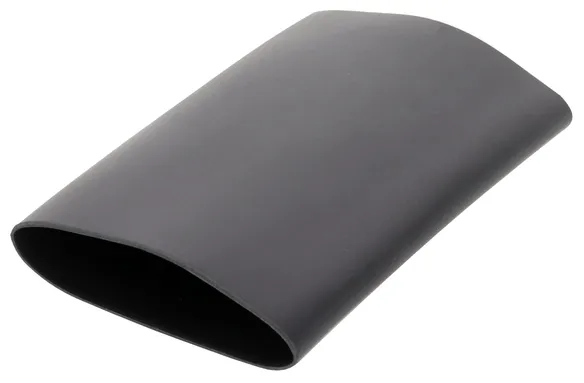

1 krympeslange L 140 mm (varenr. 621 096)

1 produkt

artikelnr. 621090 SET STARTER KIT TE 20 M16 STTZN

GTIN 4013364501133, CCT (EU): 85389099, Bruttovægt: 4.24 kg, VPE: 1.00 Pakkestørrelse

billeder

Yderligere information

Startsæt til jordspyd, til påskruning,
Startsæt, St/tZn, med M16-gevind, Ø20 mm
1 tilslutningsdel med tilslutningsplade
1 ringmøtrik St/tZn M16
2 midterstykker 500 mm
1 fodstykke
1 krympeslange
Jordelektrode, materiale: St/tZn
Længde (spyd): 500 mm
Jordelektrode, diameter: 20 mm

fabrikat: DEHN
Type: SET STARTER KIT TE 20 M16 STTZN
artikelnr.: 621090
eller tilsvarende



Teksniske data

Jordelektrode, materiale St/tZn
Længde (spyd) (l1) 500 mm
Jordelektrode, diameter 20 mm

Produkt 621090 blev tilføjet til notesblok.

Gå til notesblok

Produkt 621090 blev lagt I kurven.

Gå til webshoppen

Jordspyd

Jordspyd til påskruning St/tZn, Ø20 mm, med M16-gevind til montering af borede jordingsanlæg, f.eks. ved klippegrund eller til anvendelse i rørledninger.

3 produkter

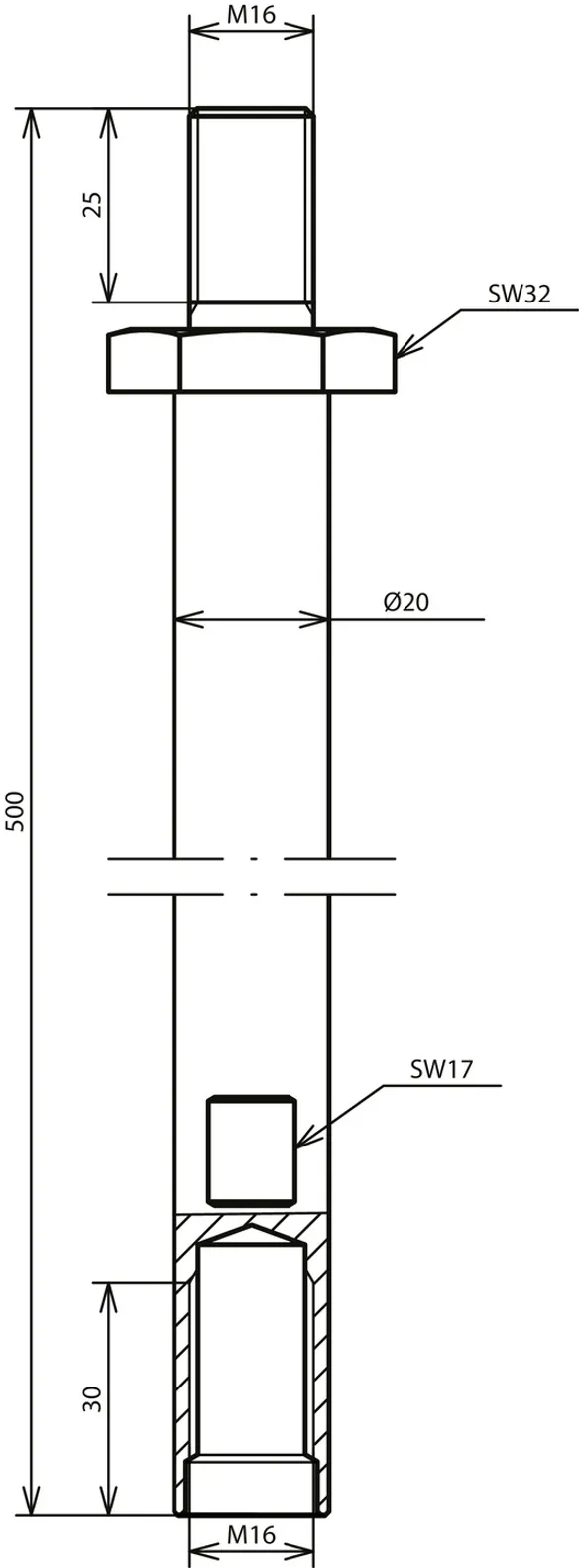

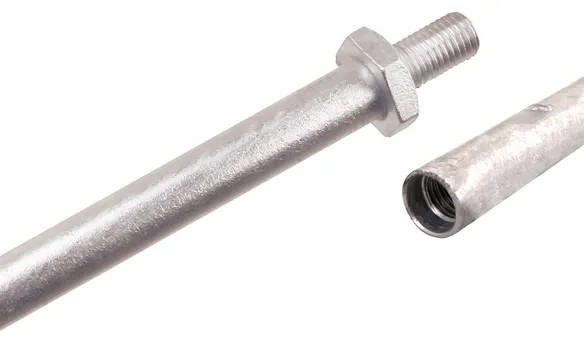

artikelnr. 621050 TE 20 500 M16 STTZN

GTIN 4013364498976, CCT (EU): 85389099, Bruttovægt: 1.21 kg, VPE: 1.00 Pakkestørrelse

billeder

Yderligere information

Jordspyd, til påskruning St/tZn, længde 500 mm Ø20 mm
Jordspyd til opførelse af borede
jordingsanlæg, f.eks. ved klippegrund
eller til anvendelse i rørledninger
Jordelektrode med ind- og udvendigt M16-gevind
iht. kravene i
DIN EN 62561-2
Med anordning til
ophængning over borehul.
Materiale: St/tZn
Længde (spyd): 500 mm
Jordelektrode, diameter: 20 mm
Gevind: M16
Lynstrømsbæreevne (10/350 µs): 100 kA
Kortslutningsstrøm (AC 50 Hz/DC): 7,5 kA
Standarder: DIN EN 62561-2

fabrikat: DEHN
Type: TE 20 500 M16 STTZN
artikelnr.: 621050
eller tilsvarende

Certificater



Teksniske data

Materiale St/tZn
Længde (spyd) (l1) 500 mm
Jordelektrode, diameter 20 mm
Gevind M16
Lynstrømsbæreevne (10/350 µs) (Iimp ) 100 kA
Kortslutningsstrøm (AC 50 Hz/DC) (1 s; ≤ 300 °C) 7,5 kA
Standarder DIN EN 62561-2

Produkt 621050 blev tilføjet til notesblok.

Gå til notesblok

Produkt 621050 blev lagt I kurven.

Gå til webshoppen

artikelnr. 621150 TE 20 1500 M16 STTZN

GTIN 4013364499065, CCT (EU): 85389099, Bruttovægt: 3.66 kg, VPE: 6.00 Pakkestørrelse

billeder

Yderligere information

Jordspyd, til påskruning, St/tZn, længde 1500 mm Ø20 mm
Jordspyd til opførelse af borede
jordingsanlæg, f.eks. ved klippegrund
eller til anvendelse i rørledninger
Jordelektrode med ind- og udvendigt M16-gevind
iht. kravene i
DIN EN 62561-2
Med anordning til
ophængning over borehul.
Materiale: St/tZn
Længde (spyd): 1500 mm
Jordelektrode, diameter: 20 mm
Gevind: M16
Lynstrømsbæreevne (10/350 µs): 100 kA
Kortslutningsstrøm (AC 50 Hz/DC): 7,5 kA
Standarder: DIN EN 62561-2

fabrikat: DEHN
Type: TE 20 1500 M16 STTZN
artikelnr.: 621150
eller tilsvarende

Certificater



Teksniske data

Materiale St/tZn
Længde (spyd) (l1) 1500 mm
Jordelektrode, diameter 20 mm
Gevind M16
Lynstrømsbæreevne (10/350 µs) (Iimp ) 100 kA
Kortslutningsstrøm (AC 50 Hz/DC) (1 s; ≤ 300 °C) 7,5 kA
Standarder DIN EN 62561-2

Produkt 621150 blev tilføjet til notesblok.

Gå til notesblok

Produkt 621150 blev lagt I kurven.

Gå til webshoppen

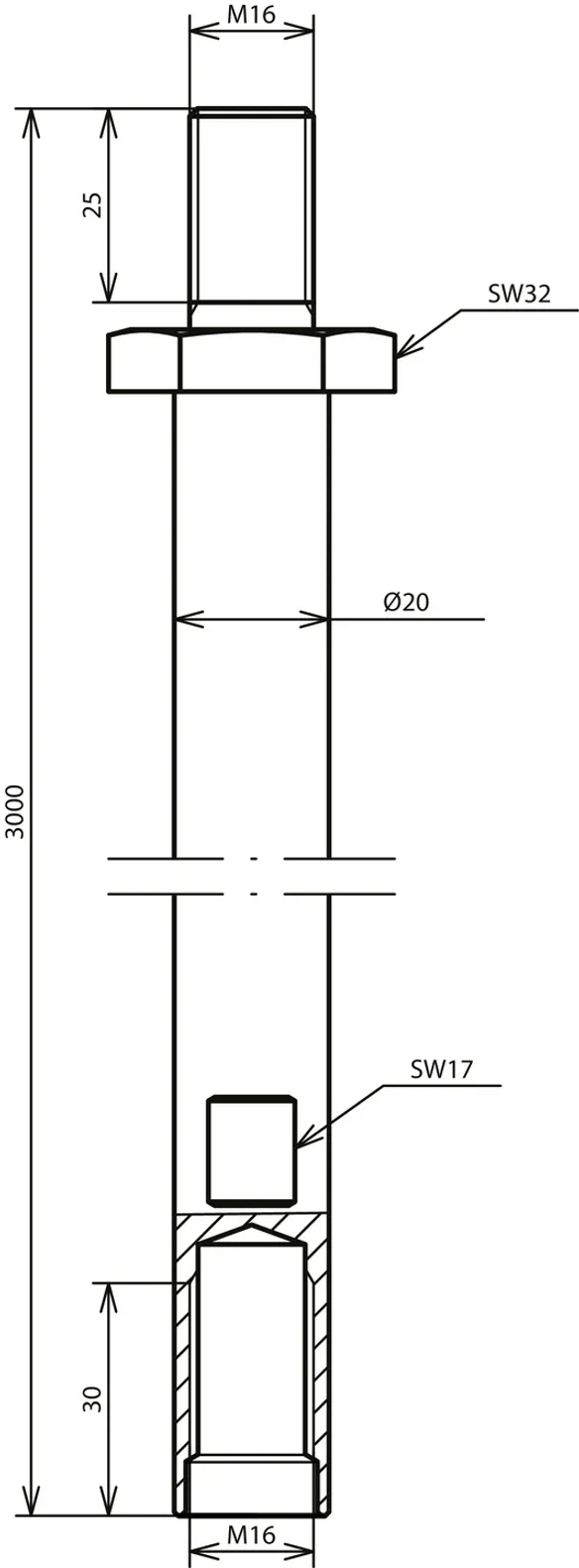

artikelnr. 621300 TE 20 3000 M16 STTZN

GTIN 4013364499089, CCT (EU): 85389099, Bruttovægt: 7.66 kg, VPE: 3.00 Pakkestørrelse

billeder

Yderligere information

Jordspyd, til påskruning St/tZn længde 3000 mm Ø20 mm
Jordspyd til opførelse af borede
jordingsanlæg, f.eks. ved klippegrund
eller til anvendelse i rørledninger
Jordelektrode med ind- og udvendigt M16-gevind
iht. kravene i
DIN EN 62561-2
Med anordning til
ophængning over borehul.
Materiale: St/tZn
Længde (spyd): 3000 mm
Jordelektrode, diameter: 20 mm
Gevind: M16
Lynstrømsbæreevne (10/350 µs): 100 kA
Kortslutningsstrøm (AC 50 Hz/DC): 7,5 kA
Standarder: DIN EN 62561-2

fabrikat: DEHN
Type: TE 20 3000 M16 STTZN
artikelnr.: 621300
eller tilsvarende

Certificater



Teksniske data

Materiale St/tZn
Længde (spyd) (l1) 3000 mm
Jordelektrode, diameter 20 mm
Gevind M16
Lynstrømsbæreevne (10/350 µs) (Iimp ) 100 kA
Kortslutningsstrøm (AC 50 Hz/DC) (1 s; ≤ 300 °C) 7,5 kA
Standarder DIN EN 62561-2

Produkt 621300 blev tilføjet til notesblok.

Gå til notesblok

Produkt 621300 blev lagt I kurven.

Gå til webshoppen

Fodstykke

Fodstykke med flangeplade St/tZn Ø20 mm M16 til tilslutning forneden på jordspyddet til påskruning for at undgå nedsynkning i jorden som følge af egenvægten.

1 produkt

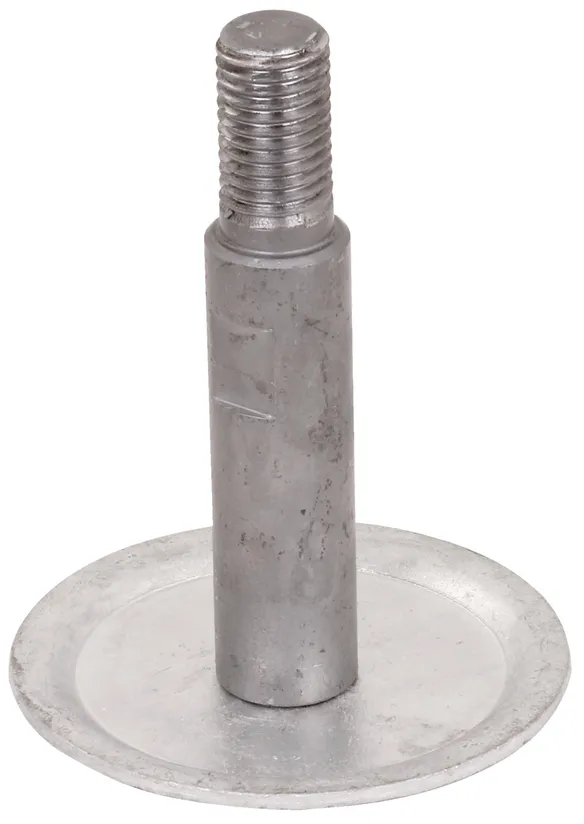

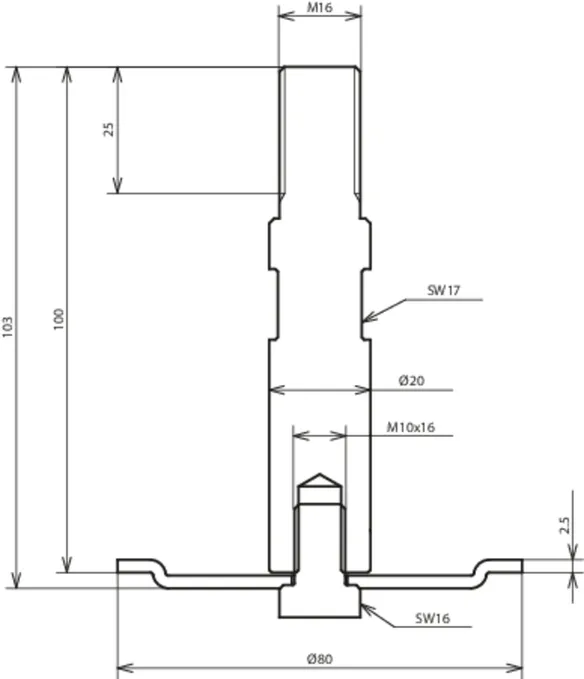

artikelnr. 621091 FS TE 20 100 M16 FP80 STTZN

GTIN 4013364498945, CCT (EU): 85389099, Bruttovægt: 343.29 g, VPE: 1.00 Pakkestørrelse

billeder

Yderligere information

Fodstykke med flangeplade St/tZn til jordspyd til påskruning Ø20 mm
Fodstykke med flangeplade
Jordspyd, til påskruning St/tZn
Ø20 mm længde 100 mm
til tilslutning forneden
på jordspyddet til påskruning
for at undgå nedsynkning i
jorden som følge af egenvægten.
Materiale: St/tZn
Længde (spyd): 100 mm
Jordelektrode, diameter: 20 mm
Plade, diameter Ø: 80 mm
Gevind: M16

fabrikat: DEHN
Type: FS TE 20 100 M16 FP80 STTZN
artikelnr.: 621091
eller tilsvarende



Teksniske data

Materiale St/tZn
Længde (spyd) (l1) 100 mm
Jordelektrode, diameter 20 mm
Plade, diameter Ø 80 mm
Gevind M16

Produkt 621091 blev tilføjet til notesblok.

Gå til notesblok

Produkt 621091 blev lagt I kurven.

Gå til webshoppen

Tilslutningsklemme

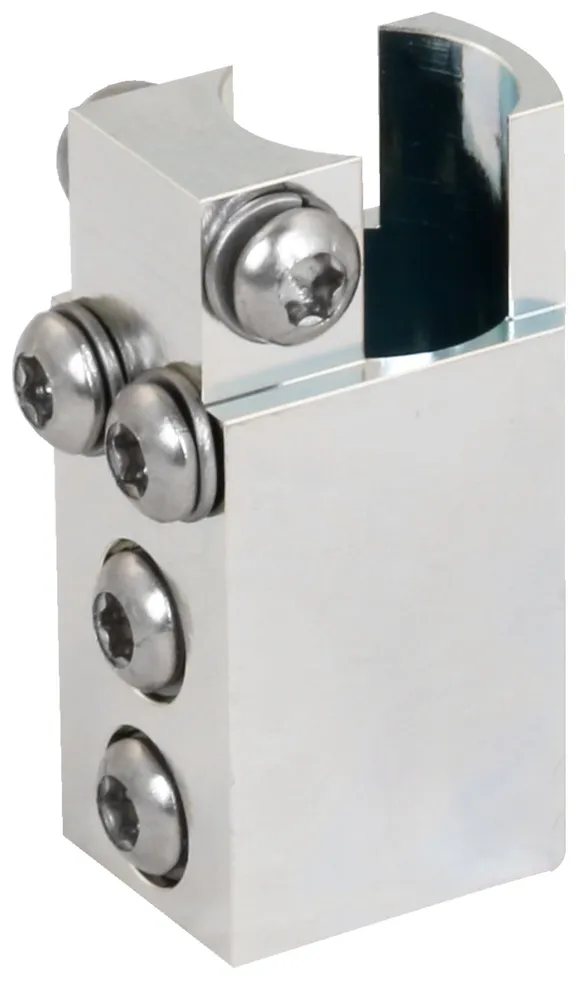

Tilslutningsklemme St/galZn til jordspyd Ø20 mm med 4 kontaktmuligheder til kabelsko over skruer M6.

1 produkt

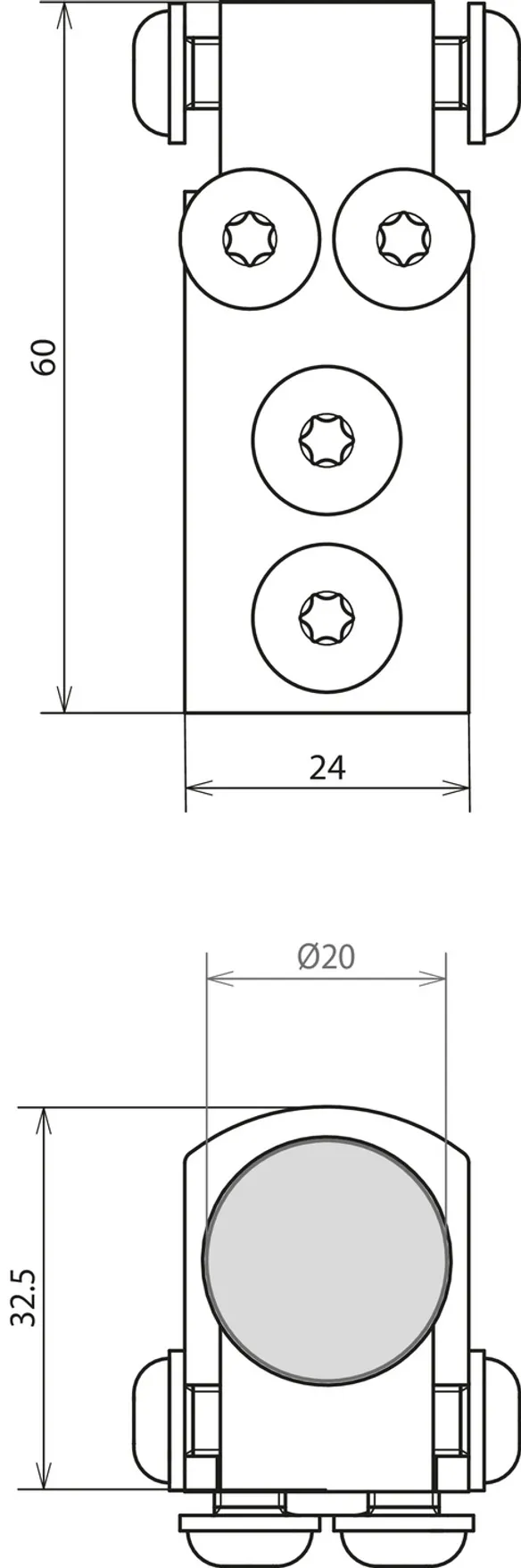

artikelnr. 621094 AK TE 20 STGALZN

GTIN 4013364500082, CCT (EU): 85369010, Bruttovægt: 186.22 g, VPE: 1.00 Pakkestørrelse

billeder

Yderligere information

Tilslutningsklemme St/tZn til jordspyd til påskruning Ø20 mm
Tilslutningsklemme med
4 kontaktmuligheder
til kabelsko
over skruer M6.
Materiale, klemme: St/gal Zn
Jordelektrode, diameter: 20 mm
Skruer: 6x M6 x 10 mm TX30 (4x 2,5 mm2 - maks. 16 mm2) [2x jordelektrode/4x tilslutning]
Materiale, skruer/fjederskive: NIRO
Maks. konstantstrømsbelastning Tmax=100 °C (VDE 0101-2): 125 A

fabrikat: DEHN
Type: AK TE 20 STGALZN
artikelnr.: 621094
eller tilsvarende



Teksniske data

Materiale, klemme St/gal Zn
Jordelektrode, diameter 20 mm
Skruer 6x M6 x 10 mm lTX30 (4x 2,5 mm2 - maks. 16 mm2) [2x jordelektrode/4x tilslutning]
Materiale, skruer/fjederskive NIRO
Maks. konstantstrømsbelastning Tmax=100 °C (VDE 0101-2) 125 A

Produkt 621094 blev tilføjet til notesblok.

Gå til notesblok

Produkt 621094 blev lagt I kurven.

Gå til webshoppen

Tilslutningsdel

Tilslutningsdel jordspyd til påskruning St/tZn Ø20 mm længde 320 mm til oprettelse af afprøvede tilslutningsmuligheder på jordspyd til påskruning.

1 produkt

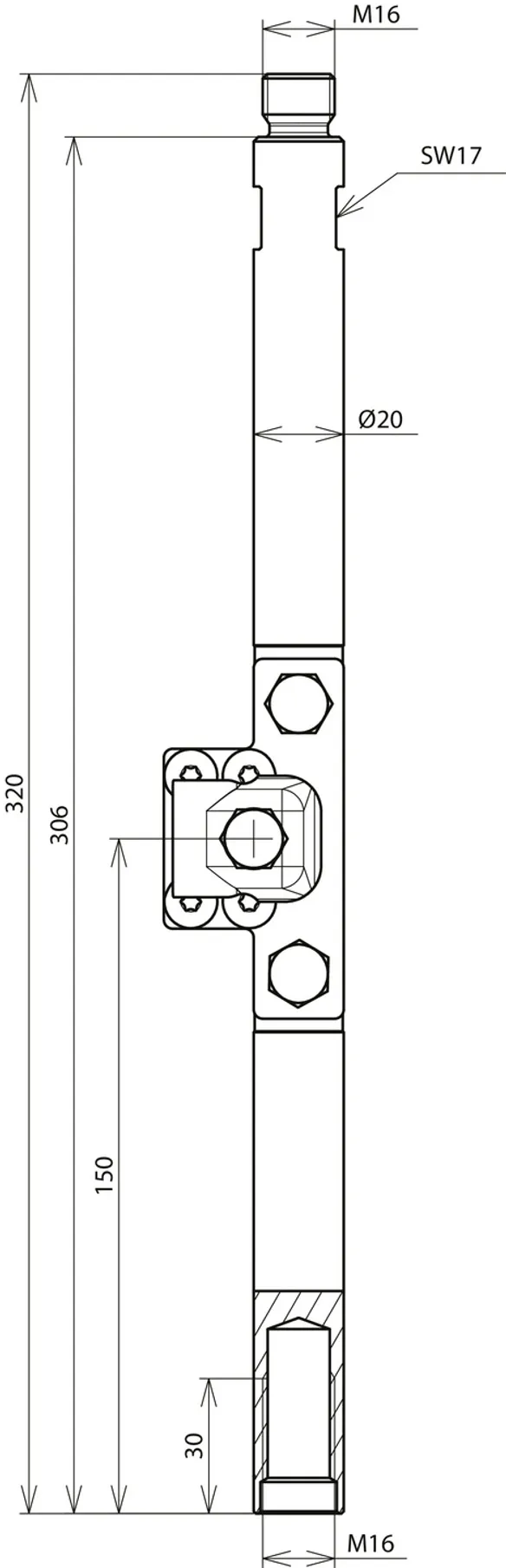

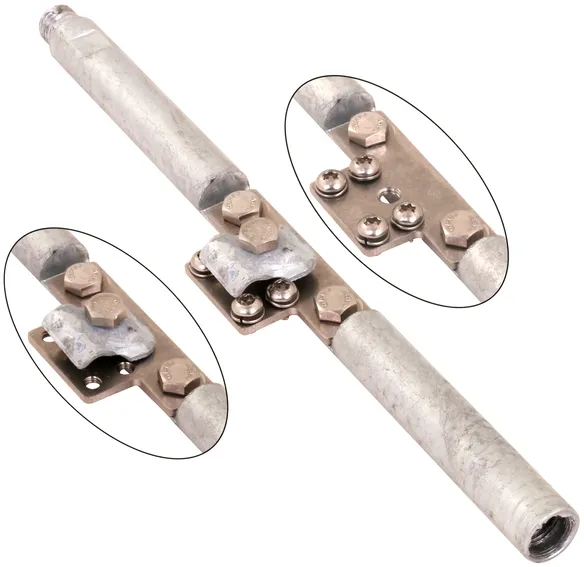

artikelnr. 621092 AS TE 20 320 M16 STTZN

GTIN 4013364501140, CCT (EU): 85389099, Bruttovægt: 935.00 g, VPE: 1.00 Pakkestørrelse

billeder

Yderligere information

Tilslutningsdel St/tZn til jordspyd til påskruning Ø20 mm
Tilslutningsdel jordspyd
Til påskruning St/tZn Ø20 mm
Længde (spyd) 320 mm
til oprettelse af afprøvede
tilslutningsmuligheder på
jordspyd, til påskruning
Materiale: St/tZn / NIRO
Længde (spyd): 320 mm
Jordelektrode, diameter: 20 mm
Gevind: M16
Tilslutning: 4x M6 x 10 mm TX30 (4x 2,5 mm2 - maks. 16 mm2) eller 1x M8 x 20 mm SW13 (Ø6-10 mm)
Lynstrømsbæreevne (10/350 µs): 100 kA
Kortslutningsstrøm (AC 50 Hz/DC): 5,3 kA (35 mm2, flertrådet)
Maks. konstantstrømsbelastning Tmax=100 °C (VDE 0101-2): 125 A
Standarder: DIN EN 62561-1

fabrikat: DEHN
Type: AS TE 20 320 M16 STTZN
artikelnr.: 621092
eller tilsvarende

Certificater



Teksniske data

Materiale St/tZn / NIRO
Længde (spyd) (l1) 320 mm
Jordelektrode, diameter 20 mm
Gevind M16
Tilslutning 4x M6 x 10 mm lTX30 (4x 2,5 mm2 - maks. 16 mm2) eller 1x M8 x 20 mm iSW13 (Ø6-10 mm)
Lynstrømsbæreevne (10/350 µs) (Iimp ) 100 kA
Kortslutningsstrøm (AC 50 Hz/DC) (0.2 s; ≤ 300 °C) 5,3 kA (35 mm2, flertrådet)
Maks. konstantstrømsbelastning Tmax=100 °C (VDE 0101-2) 125 A
Standarder DIN EN 62561-1

Produkt 621092 blev tilføjet til notesblok.

Gå til notesblok

Produkt 621092 blev lagt I kurven.

Gå til webshoppen

Tilbehør

4 produkter

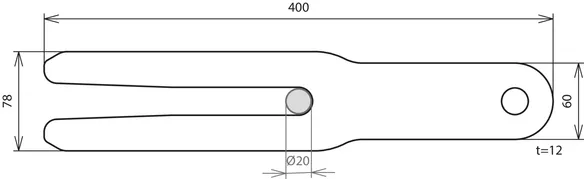

artikelnr. 621095 HG TE 20 STTZN

GTIN 4013364499959, CCT (EU): 85389099, Bruttovægt: 2.35 kg, VPE: 1.00 Pakkestørrelse

billeder

Yderligere information

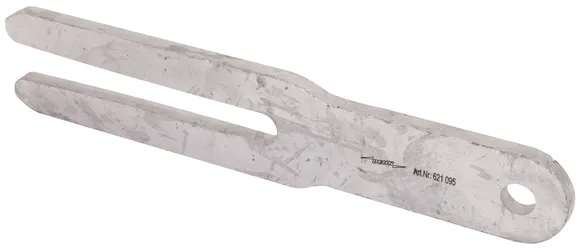

Jordspydsgaffel St/tZn
Jordspydsgaffel til sikker
ophængning af jordspyddet
til påskruning over
borehullet
Materiale: St/tZn
Mål: 400 x 78 x 12 mm
Henvisning: til jordspyd, til påskruning med Ø20 mm
Maksimal statisk belastning som følge af jordelektroden: 99 m (ca. 250 kg)

fabrikat: DEHN
Type: HG TE 20 STTZN
artikelnr.: 621095
eller tilsvarende



Teksniske data

Materiale St/tZn
Mål (l x b x h) 400 x 78 x 12 mm
Henvisning til jordspyd, til påskruning med Ø20 mm
Maksimal statisk belastning som følge af jordelektroden 99 m (ca. 250 kg)

Produkt 621095 blev tilføjet til notesblok.

Gå til notesblok

Produkt 621095 blev lagt I kurven.

Gå til webshoppen

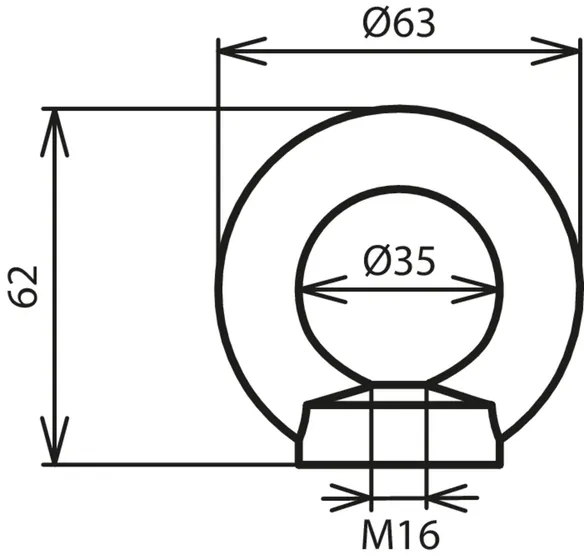

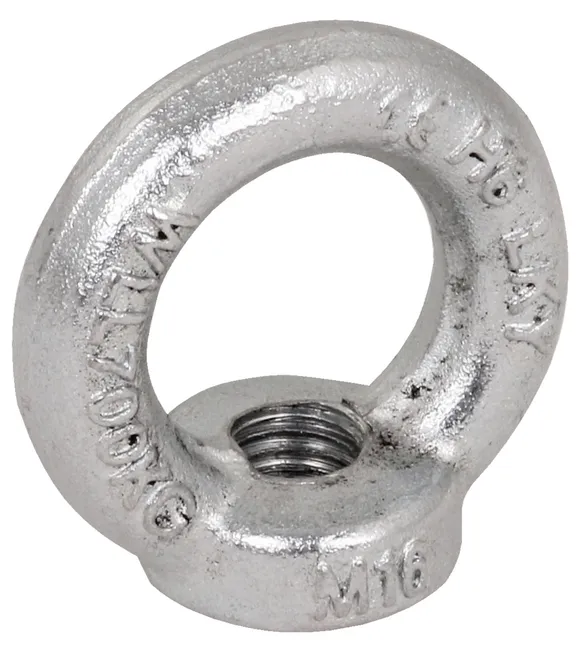

artikelnr. 621097 RM M16 STTZN

GTIN 4013364502741, CCT (EU): 73181699, Bruttovægt: 236.21 g, VPE: 1.00 Pakkestørrelse

billeder

Yderligere information

Ringmøtrik M16 St/tZn
Materiale: St/tZn (C15E)
Udvendig diameter: 63 mm
Indvendig diameter: 35 mm
Højde: 62 mm
Indvendigt gevind: M16
Bærelast aksial: 700 kg
Standarder: DIN 582

fabrikat: DEHN
Type: RM M16 STTZN
artikelnr.: 621097
eller tilsvarende



Teksniske data

Materiale St/tZn (C15E)
Udvendig diameter 63 mm
Indvendig diameter 35 mm
Højde 62 mm
Indvendigt gevind M16
Bærelast aksial (F max.) 700 kg
Standarder DIN 582

Produkt 621097 blev tilføjet til notesblok.

Gå til notesblok

Produkt 621097 blev lagt I kurven.

Gå til webshoppen

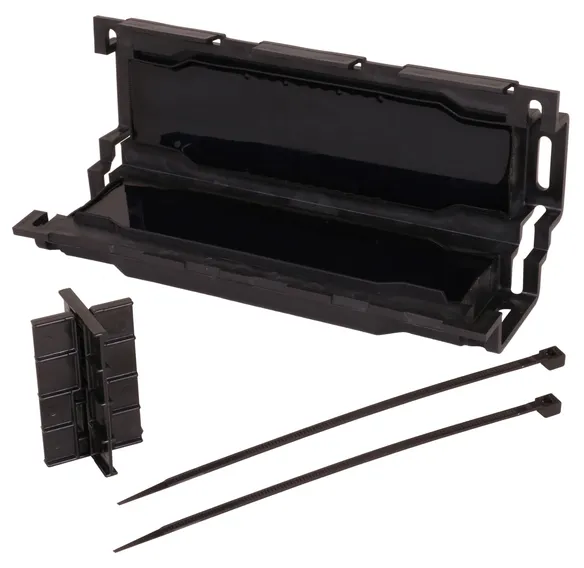

artikelnr. 621093 VM EASY 5 TE M16

GTIN 4013364502383, CCT (EU): 85369010, Bruttovægt: 612.17 g, VPE: 1.00 Pakkestørrelse

billeder

Yderligere information

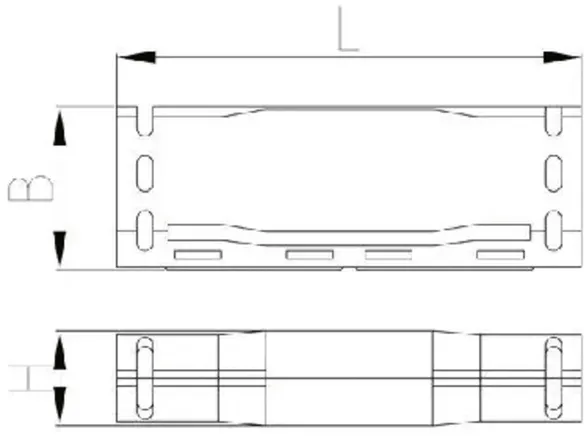

Gel-samlemuffer
til jordspyd, til påskruning
til varig beskyttelse af
tilslutningsledningerne mod
indtrængen af vand eller
fugtighed.
Anvendelse: Indendørs
(montering i bygninger
og på kabeltrin) /
Udendørs/Jord/
Vand (iht. teststandard)
Spændingsniveauer: U0/U (Um) 0,6/1 (1,2) kV
Udvendige mål: 240 x 75 x 44 mm
Indvendige mål: ca. 130 x 45 x 34 mm
Kabel, diameter: 19-28 mm
Beskyttelsestype: IP 68
Installationstemperatur: -20 til 90 °C
Standarder: Typegodkendt iht. EN 50393

fabrikat: DEHN
Type: VM EASY 5 TE M16
artikelnr.: 621093
eller tilsvarende

Certificater



Teksniske data

Egenskaber Forbinderområdet tætnes helt ved hjælp af gel. Kan igen fås og er straks klar til brug. Flammehæmmende, UV-bestandig og slagfast plastskal. Hurtig, enkel og sikker montering.
Anvendelse Jord/vand (iht. teststandard)/Indendørs (montering i bygninger og på kabeltrin)/Udendørs
Spændingsniveauer U0/U (Um) 0,6/1 (1,2) kV
Udvendige mål (l x b x h) 240 x 75 x 44 mm
Indvendige mål (l x b x h) ca. 130 x 45 x 34 mm
Kabel, diameter 19-28 mm
Beskyttelsestype IP 68
Installationstemperatur -20 til 90 °C
Standarder Typegodkendt iht. EN 50393

Produkt 621093 blev tilføjet til notesblok.

Gå til notesblok

Produkt 621093 blev lagt I kurven.

Gå til webshoppen

artikelnr. 621096 WSS KL D40 L140

GTIN 4013364502734, CCT (EU): 39173200, Bruttovægt: 20.00 g, VPE: 1.00 Pakkestørrelse

billeder

Yderligere information

Varmekrympeslange
Klæbemiddelbelagt
Materiale: tyndvægget, klæbemiddelbelagt, trådet polyolefin
Længde: 140 mm
Indvendig diameter: 40 mm
Farve: sort
Krymperate: 3:1 (40/13)
Temperatur ved konstant anvendelse (udvendig kappe): -55 °C ... +110 °C
Krympetemperatur: 95 °C

fabrikat: DEHN
Type: WSS KL D40 L140
artikelnr.: 621096
eller tilsvarende



Teksniske data

Materiale tyndvægget, klæbemiddelbelagt, trådet polyolefin
Længde (l) 140 mm
Indvendig diameter (d) 40 mm
Farve sort
Krymperate 3:1 (40/13)
Temperatur ved konstant anvendelse (udvendig kappe) -55 °C ... +110 °C
Krympetemperatur 95 °C

Produkt 621096 blev tilføjet til notesblok.

Gå til notesblok

Produkt 621096 blev lagt I kurven.

Gå til webshoppen
back to top
