DEHNbloc Maxi 1 CI 440 / 760 FM

Gnistgabsbaseret lynstrømsafleder med indbygget, lynstrømsbærende for-sikring i en kompakt indkapsling
Særligt høj lynstrømsafledeevne på 35 kA (10/350 µs)
Lav restspænding (inklusiv for-sikring)
Høj følgestrømsslukkeevne og -begrænsning pga. RADAX-Flow-teknologi
Koordinerbar med andre afledere i Red/Line-produktserien
Funktions-/fejlindikation ved grøn/rød markering

Details

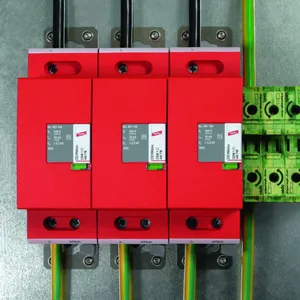

Fleksibel installation ved brug af montagebeslag.

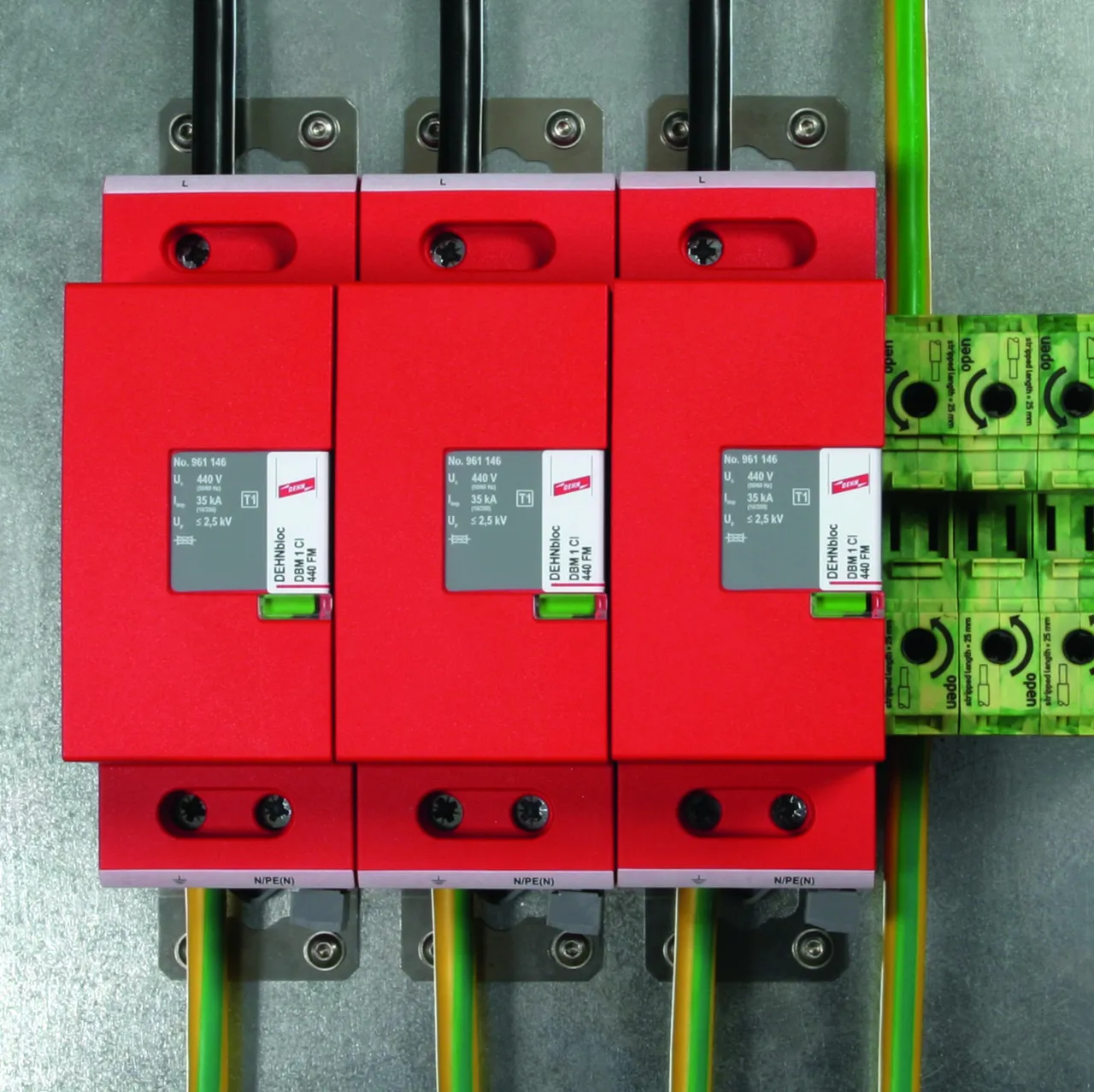

lorem ipsum — Fleksibel installation ved brug af montagebeslag.

DEHNbloc Maxi 1 CI 440 FM

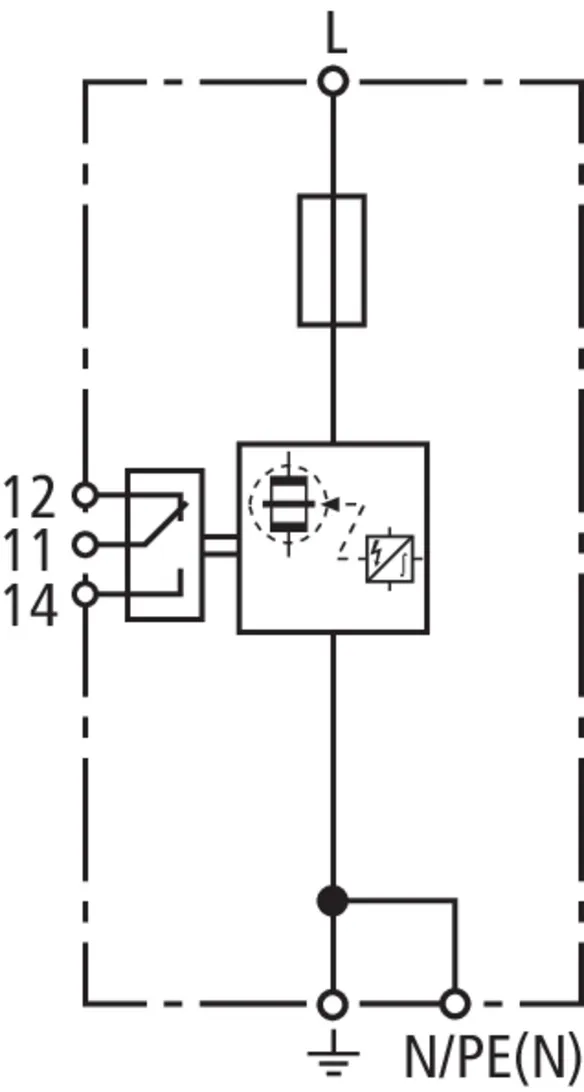

Koordinerbar, 1-polet lynstrømsafleder med indbygget for-sikring til 400 / 690 V TN-systemer og 400 V IT-systemer; med fjernmeldekontakt til fjernovervågning (potentialfri skiftekontakt).

1 produkt

artikelnr. 961146 DBM 1 CI 440 FM

GTIN 4013364250062, CCT (EU): 85363090, Bruttovægt: 1175.20 g, VPE: 1.00 Pakkestørrelse

billeder

Yderligere information

CAD filer

Koordineret lynstrømsafleder DEHNbloc Maxi 1 CI 440 FM
Enpolet, koordineret lynstrømsafleder, bredde 3TE
med integreret aflederbackupsikring
med fjernmeldekontakt
Afleder type 1 iht. EN 61643-11
RADAX-flow-gnistgabteknologi
til følgestrømsbegrænsning
Fejlvisning
Maks. driftsspænding 440 V AC
Beskyttelsesniveau: <= 2,5 kV
Lynimpulsstrøm (10/350): 35 kA
Følgestrømsslukkeevne op til 50 kAeff:
Energetisk koordination iht. DIN EN 62305-4
Afleder i Red/Line-serien

fabrikat: DEHN
Type: DBM 1 CI 440 FM
artikelnr.: 961146
eller tilsvarende

Certificater

Tekniske data

Afleder efter EN 61643-11 / IEC 61643-11	Type 1 / klasse I
Max. driftsspænding AC (U_C )	440 V (50 / 60 Hz)
Lynstødstrøm (10/350 µs) (I_imp )	35 kA
Restspænding (U_P )	≤ 2,5 kV
Max. overstrømsbeskyttelse	Ikke nødvending
FM-kontakt / kontaktform	Skifteekontakt

Afleder efter EN 61643-11 / IEC 61643-11	Type 1 / klasse I
Mærkespænding AC (U_N )	400 / 690 V (50 / 60 Hz)
Max. driftsspænding AC (U_C )	440 V (50 / 60 Hz)
Lynstødstrøm (10/350 µs) (I_imp )	35 kA
Specifik energi (W/R)	306,25 kJ/ohm
Restspænding (U_P )	≤ 2,5 kV
Følgestrømsslukkeevne AC (I_fi )	50 kA_eff
Følgestrømsbegrænsning / selektivitet	Selektiv med 35 A gG sikring op til 50 kA_eff (prosp.)
Reaktionstid (t_A )	≤ 100 ns
Max. overstrømsbeskyttelse	Ikke nødvending
Midlertidig overspænding (TOV) (U_T) – karakteristik	760 V / 120 min. – modstandsdygtig
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Funktions-/fejlvisning	Grøn / rød
Antal porte	1
Tilslutningstværsnit (L, N/PE(N)) (min.)	10 mm² massiv / fintrådet
Tilslutningstværsnit (L, N/PE(N)) (max.)	50 mm² flertrådet / 35 mm² fintrådet
Montage på	35 mm DIN-skinne efter EN 60715 eller montageplade (Ved brug af de to medleverede montagebeslag)
Kapslingsmateriale	Termoplast, rød, UL 94 V-0
Installationsområde	Indendørs
Kapslingsklasse	IP 20

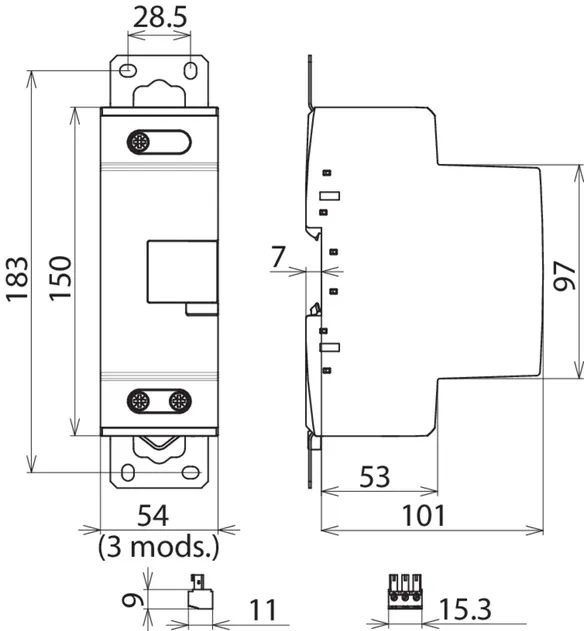

Indbygningsmål	3 modul(er), DIN 43880
FM-kontakt / kontaktform	Skifteekontakt
Brydeevne AC	250 V / 0,5 A
Brydeevne DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Tilslutningstværsnit for FM-klemme	max. 1,5 mm² massiv / fintrådet
Supplerende data:	--------------------
– Mærkeafledestødstrøm (8/20 µs) (I_n )	35 kA

Produkt 961146 blev tilføjet til notesblok.

Gå til notesblok

Produkt 961146 blev lagt I kurven.

Gå til webshoppen

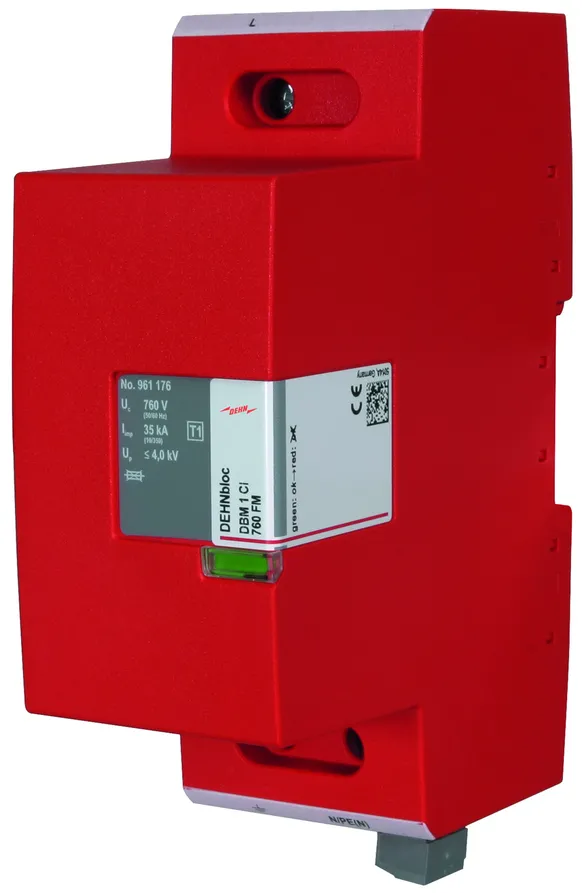

DEHNbloc Maxi 1 CI 760 FM

Koordinerbar, 1-polet lynstrømsafleder med indbygget for-sikring til 690 V TN / IT systemer; med fjernmeldekontakt til fjernovervågning (potentialfri skiftekontakt).

1 produkt

artikelnr. 961176 DBM 1 CI 760 FM

GTIN 4013364250123, CCT (EU): 85363090, Bruttovægt: 1170.00 g, VPE: 1.00 Pakkestørrelse

billeder

Yderligere information

CAD filer

Koordineret lynstrømsafleder DEHNbloc Maxi 1 CI 760 FM
Enpolet, koordineret lynstrømsafleder, bredde 3TE
med integreret aflederbackupsikring
med fjernmeldekontakt
Afleder type 1 iht. EN 61643-11
RADAX-flow-gnistgabteknologi
til følgestrømsbegrænsning
Fejlvisning
Maks. driftsspænding 760 V AC
Beskyttelsesniveau: <= 4 kV
Lynimpulsstrøm (10/350): 35 kA
Følgestrømsslukkeevne op til 25 kAeff
Energetisk koordination iht. DIN EN 62305-4
Afleder i Red/Line-serien

fabrikat: DEHN
Type: DBM 1 CI 760 FM
artikelnr.: 961176
eller tilsvarende

Certificater

Tekniske data

Afleder efter EN 61643-11 / IEC 61643-11	Type 1 / klasse I
Max. driftsspænding AC (U_C )	760 V (50 / 60 Hz)
Lynstødstrøm (10/350 µs) (I_imp )	35 kA
Restspænding (U_P )	≤ 4 kV
Max. overstrømsbeskyttelse	Ikke påkrævet
FM-kontakt / kontaktform	Skiftekontakt

Afleder efter EN 61643-11 / IEC 61643-11	Type 1 / klasse I
Mærkespænding AC (U_N )	690 V (50 / 60 Hz)
Max. driftsspænding AC (U_C )	760 V (50 / 60 Hz)
Lynstødstrøm (10/350 µs) (I_imp )	35 kA
Specifik energi (W/R)	306,25 kJ/ohm
Mærkeafledestødstrøm (8/20 µs) (I_n )	35 kA
Restspænding (U_P )	≤ 4 kV
Følgestrømsslukkeevne AC (I_fi )	25 kA_eff
Følgestrømsbegrænsning / selektivitet	Ingen udløsning af en 32 A gG sikring op til 25 kA_eff (prosp.)
Reaktionstid (t_A )	≤ 100 ns
Max. overstrømsbeskyttelse	Ikke påkrævet
Midlertidig overspænding (TOV) (U_T) – karakteristik	1320 V / 120 min. – modstandsdygtig
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Funktions-/fejlvisning	Grøn / rød
Antal porte	1
Tilslutningstværsnit (L, N/PE(N)) (min.)	10 mm² massiv / fintrådet
Tilslutningstværsnit (L, N/PE(N)) (max.)	50 mm² flertrådet / 35 mm² fintrådet
Montage på	35 mm DIN-skinne efter EN 60715 eller montageplade (ved brug af de to medleverede montagebeslag)
Kapslingsmateriale	Termoplast, rød, UL 94 V-0
Installationsområde	Indendørs
Kapslingsklasse	IP 20
Indbygningsmål	3 modul(er), DIN 43880
FM-kontakt / kontaktform	Skiftekontakt
Brydeevne AC	250 V / 0,5 A
Brydeevne DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Tilslutningstværsnit for FM-klemme	max. 1,5 mm² massiv / fintrådet
Supplerende data:	--------------------
– Mærkeafledestødstrøm (8/20 µs) (I_n )	35 kA
