EXFS Coaxial tilslutningsboks

  • Til indirekte udligning af isolerede stykker i katodisk beskyttede rørnet under jord
  • Til beskyttelse af isolerede stykker i Ex-områder

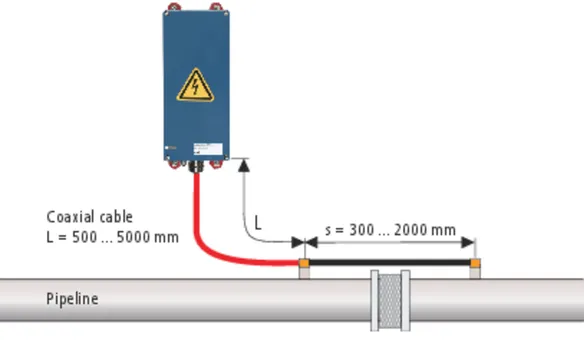

  • Op til tre gange så lavt spændingsfald sammenlignet med konventionelle tilslutningskabler. Alt efter isolationsstyrken kan tilslutningskablet være op til 5 m
  • Det integrerede EXFS 100-gnistgab inspiceres og udskiftes uden for Ex-området / over jord (gravearbejde ikke nødvendigt)
  • Udførelse til lynbeskyttelses-potentialudligning efter IEC 62305 i Ex-områder
  • Gnistgabet er let tilgængeligt, da kabler og isoleringer ikke skal afkobles eller fjernes under inspektion
  • Befæstigelsesudstyr fås separat

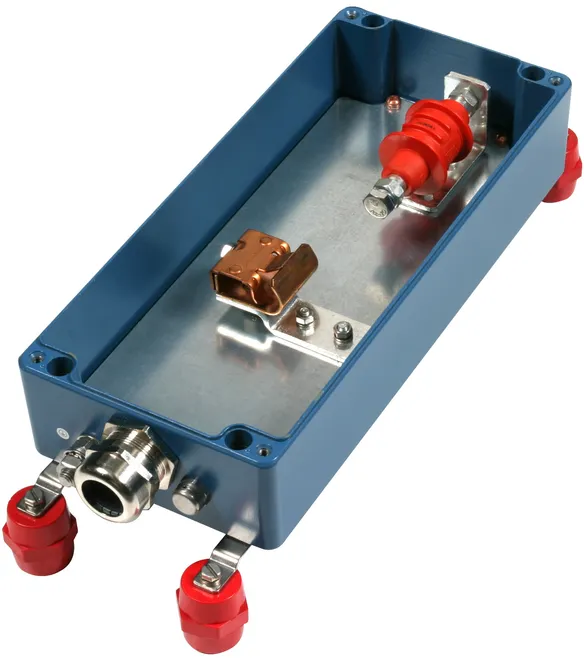

Coaxial tilslutningsboks med EXFS 100

Koaksial tilslutning af skillegnistgab med lavere tændspænding til lynbeskyttelses-potentialudligning efter IEC 62305.

1 produkt

artikelnr. 999990 NAK SN4631

GTIN 4013364153776, CCT (EU): 85371098, Bruttovægt: 5.52 kg, VPE: 1.00 Pakkestørrelse

billeder

Yderligere information

Coax-Connection Box med EXFS 100
Tilslutningshus med integreret Ex-
skillegnistgab EXFS 100 iht. IEC 62561-3:2011
(81/387/CDV) / EN 62561-3 til koaksial tilslutning
på isoleringsstykke og isoleringsflange.
Ex-skillegnistgab med Ex-mærkning iht.
IEC / EN 60079: Gas II 2G Ex d IIC T6
IEC / EN 61241: Støv II 2D Ex tD A21 IP67 T 80 °C
Lynimpulsstrøm (10/350): 100 kA
Lynstrømsklasse iht. IEC 62561-3:2011
(81/387/CDV) / EN 50 164-3: H
Nominel afledestødstrøm (8/20): 100 kA
Nominel aktiveringsstødspænding: <= 1,25 kV
Driftsfrekvent tændspænding (50 Hz): <= 0,5 kV
Nominel driftsholdespænding (50 Hz): <= 250 V
Nominel afledestrøm (50 Hz): 500 A/0,2 sek. (Tu <= 45 °C)
Beskyttelsesklasse: IP67
Tilslutningshus: Tilslutningsskrue M10 x 25 og
fjederskive, skærmtilslutningsklemme

fabrikat: DEHN
Type: NAK SN4631
artikelnr.: 999990
eller tilsvarende

Certificater



Tekniske data

Skillegnistgab efter EN 62561-3 / IEC 62561-3 Ja
Lynstødstrøm (10/350 µs) (Iimp ) 100 kA
Mærkestødstrøm (8/20 µs) (In ) 100 kA
Nominel tændspænding (Ur imp ) ≤ 1,25 kV
Kapslingsklasse IP 67 (UV-resistent)
