DEHNguard SE DC ... (FM)

  • Universel, 1-polet overspændings- / kombiafleder bestående af en basisdel og et stikbart beskyttelsesmodul
  • Specielt designet til brug i DC-anlæg
  • Den kraftige DCD-afbryder forhindrer brandskade forårsaget af DC-lysbue
  • Kan anvendes uden for-sikring i nærmere definerede tilfælde
  • Funktions-/fejlindikation ved grøn/rød markering i inspektionsruden
  • Nem udskiftning af beskyttelsesmoduler uden værktøj med modullåsesystemets frigørelsesknap

DEHNguard ME DC ... FM

Modulær kombiafleder til beskyttelse af DC-anlæg; med potentialfri fjernmeldekontakt.

1 produkt

artikelnr. 972147 DG ME DC Y 1000 FM

GTIN 4013364519817, CCT (EU): 85363030, Bruttovægt: 530.49 g, VPE: 1.00 Pakkestørrelse

billeder

Yderligere information

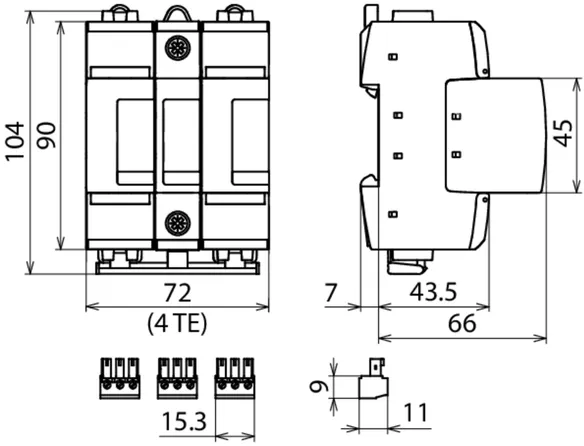

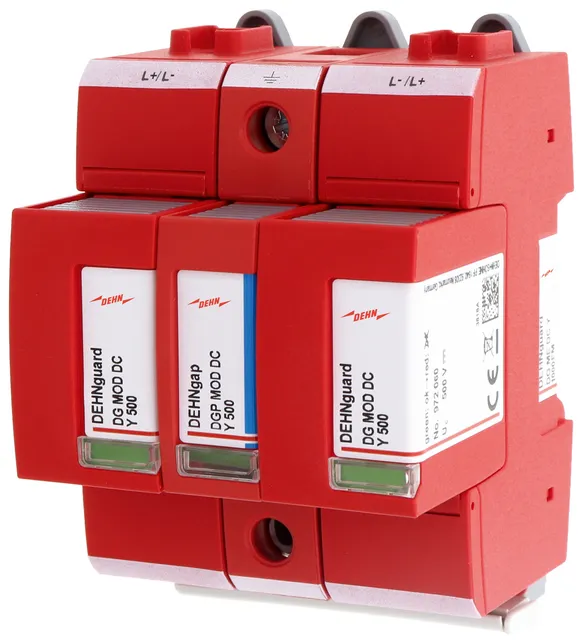

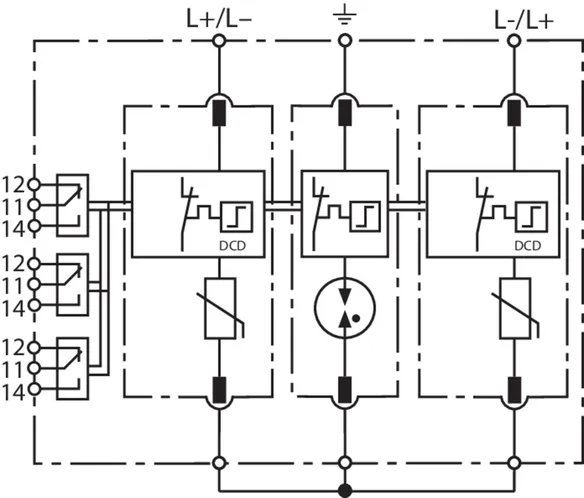

Kombiafleder type 1+2 DEHNguard ME DC Y 1000 FM
Trepolet, modulær, stikbar kombiafleder
til jævnstrømsanvendelser, bredde 4TE
mekanisk funktions-/fejlvisning
Afleder type 1+2 iht. EN 61643-11, Y-kobling
bestående af lækstrømfri Varistor-gasaflederteknologi.
DCD-afbryder, især egnet til brug i DC-strømkredse op til 1000 V

Maks. driftsspænding 1000 V DC
Lynimpulsstrøm 5 kA (10/350 µs)
Nominel afledningsstrøm 12,5 kA (8/20 µs)
potentialfri fjernmeldekontakt som skiftekontakt.
Vibrations- og stødtestet iht. EN60068

fabrikat: DEHN
Type: DG ME DC Y 1000 FM
artikelnr.: 972147
eller tilsvarende

Certificater



Tekniske data

Afleder-klassifikation efter EN 61643-11 / ... IEC 61643-11 Type 1 + Type 2 / klasse I + klasse II
Max. driftsspænding DC (UC ) 1000 V
Lynstødstrøm (10/350 µs) (Iimp ) 5 kA
Mærkeafledestødstrøm (8/20 µs) (In ) 12,5 kA
Restspænding [DC+ --> DC-] (UP ) < 3,75 kV
Restspænding [(DC+/DC-) --> PE] (UP ) < 2,5 kV
Max. kortslutningsbæreevne (ISCCR ) 500 A / 170 ms
FM-kontakt / kontaktform Skiftekontakt

Produkt 972147 blev tilføjet til notesblok.

Gå til notesblok

Produkt 972147 blev lagt I kurven.

Gå til webshoppen

DEHNguard SE DC ...

Modulær, 1-polet overspændingsafleder til beskyttelse af DC-anlæg.

4 produkter

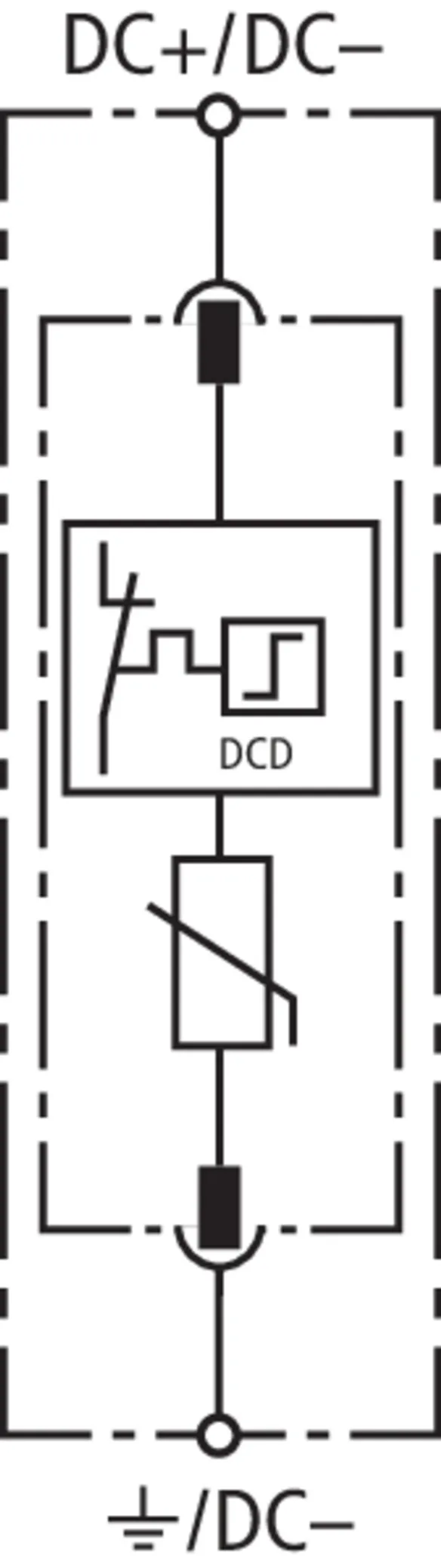

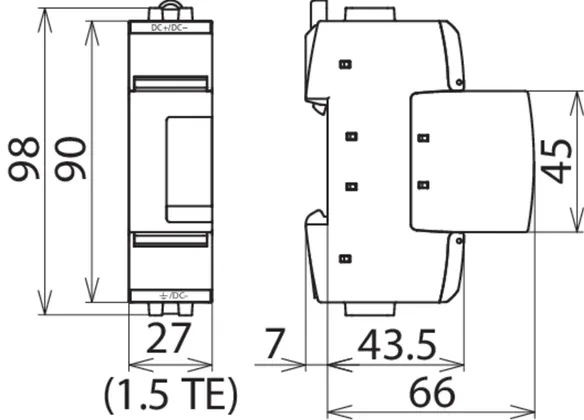

artikelnr. 972110 DG SE DC 60

GTIN 4013364158504, CCT (EU): 85363030, Bruttovægt: 160.00 g, VPE: 1.00 Pakkestørrelse

billeder

Yderligere information

Overspændingsafleder DEHNguard SE DC 60
Enpolet, modulær, stikbar overspændingsafleder
til jævnstrømsanvendelser, bredde 1,5TE
Fejlvisning
afleder type 2 iht. EN 61643-11
Højtydende Varistor-teknologi
Især til brug i DC-strømkredse
særligt egnet til brug i DC-strømkredse
Maks. driftsspænding 60 V DC
Beskyttelsesniveau: <= 0,5 kV
Nominel afledningsstrøm 12,5 kA
Kortslutningsbæreevne ved maks. overstrømsbeskyttelse
på netsiden jævnstrøm 2000 A
Energetisk koordination iht. DIN EN 62305-4
Afleder i Red/Line-serien

fabrikat: DEHN
Type: DG SE DC 60
artikelnr.: 972110
eller tilsvarende

Certificater



Tekniske data

Afleder-klassifikation efter EN 61643-11 / IEC 61643-11 Type 2 / klasse II
Max. driftsspænding DC (UC ) 60 V
Mærkeafledestødstrøm (8/20 µs) (In ) 12,5 kA
Restspænding (UP ) ≤ 0,5 kV
Korslutningsbæreevne uden for-sikring DC (ISCCR ) 300 A
Kortslutningsbæreevne ved max. overstrømsbeskyttelse på netsiden DC (ISCCR ) 25 kA
Max. for-sikring 35 A gG

Produkt 972110 blev tilføjet til notesblok.

Gå til notesblok

Produkt 972110 blev lagt I kurven.

Gå til webshoppen

artikelnr. 972120 DG SE DC 242

GTIN 4013364158528, CCT (EU): 85363030, Bruttovægt: 170.00 g, VPE: 1.00 Pakkestørrelse

billeder

Yderligere information

Overspændingsafleder DEHNguard SE DC 242
Enpolet, modulær, stikbar overspændingsafleder
til jævnstrømsanvendelser, bredde 1,5TE
Fejlvisning
afleder type 2 iht. EN 61643-11
Højtydende Varistor-teknologi
Især til brug i DC-strømkredse
særligt egnet til brug i DC-strømkredse
Maks. driftsspænding 242 V jævnstrøm
Beskyttelsesniveau: <= 1,25 kV
Nominel afledningsstrøm 12,5 kA
Kortslutningsbæreevne ved maks. overstrømsbeskyttelse
på netsiden jævnstrøm 2000 A
Energikoordination iht.
DIN EN 62305-4
Afleder i Red/Line-serien

fabrikat: DEHN
Type: DG SE DC 242
artikelnr.: 972120
eller tilsvarende

Certificater



Tekniske data

Afleder-klassifikation efter EN 61643-11 / IEC 61643-11 Type 2 / klasse II
Max. driftsspænding DC (UC ) 242 V
Mærkeafledestødstrøm (8/20 µs) (In ) 12,5 kA
Restspænding (UP ) ≤ 1,25 kV
Korslutningsbæreevne uden for-sikring DC (ISCCR ) 300 A
Kortslutningsbæreevne ved max. overstrømsbeskyttelse på netsiden DC (ISCCR ) 25 kA
Max. for-sikring 35 A gG

Produkt 972120 blev tilføjet til notesblok.

Gå til notesblok

Produkt 972120 blev lagt I kurven.

Gå til webshoppen

artikelnr. 972130 DG SE DC 550

GTIN 4013364158627, CCT (EU): 85363030, Bruttovægt: 184.00 g, VPE: 1.00 Pakkestørrelse

billeder

Yderligere information

Overspændingsafleder DEHNguard SE DC 550
Enpolet, modulær, stikbar overspændingsafleder
til jævnstrømsanvendelser, bredde 1,5TE
Fejlvisning
afleder type 2 iht. EN 61643-11
Højtydende Varistor-teknologi
Især til brug i DC-strømkredse
særligt egnet til brug i DC-strømkredse
Maks. driftsspænding 550 V DC
Beskyttelsesniveau: <= 2,0 kV
Nominel afledningsstrøm 12,5 kA
Kortslutningsbæreevne ved maks. overstrømsbeskyttelse
på netsiden jævnstrøm 2000 A
Energetisk koordination iht. DIN EN 62305-4
Afleder i Red/Line-serien

fabrikat: DEHN
Type: DG SE DC 550
artikelnr.: 972130
eller tilsvarende

Certificater



Tekniske data

Afleder-klassifikation efter EN 61643-11 / IEC 61643-11 Type 2 / klasse II
Max. driftsspænding DC (UC ) 550 V
Mærkeafledestødstrøm (8/20 µs) (In ) 12,5 kA
Restspænding (UP ) ≤ 2,0 kV
Korslutningsbæreevne uden for-sikring DC (ISCCR ) 200 A
Kortslutningsbæreevne ved max. overstrømsbeskyttelse på netsiden DC (ISCCR ) 25 kA
Max. for-sikring 35 A gG

Produkt 972130 blev tilføjet til notesblok.

Gå til notesblok

Produkt 972130 blev lagt I kurven.

Gå til webshoppen

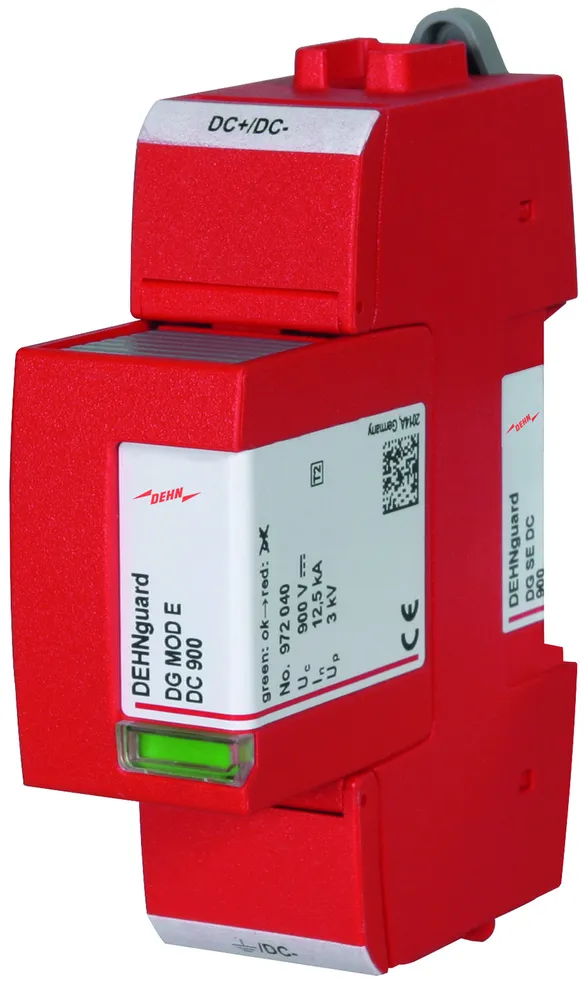

artikelnr. 972140 DG SE DC 900

GTIN 4013364158641, CCT (EU): 85363030, Bruttovægt: 190.00 g, VPE: 1.00 Pakkestørrelse

billeder

Yderligere information

Overspændingsafleder DEHNguard SE DC 900
Enpolet, modulær, stikbar overspændingsafleder
til jævnstrømsanvendelser, bredde 1,5TE
Fejlvisning
afleder type 2 iht. EN 61643-11
Højtydende Varistor-teknologi
Især til brug i DC-strømkredse
særligt egnet til brug i DC-strømkredse
Maks. driftsspænding 900 V DC
Beskyttelsesniveau: <= 3,0 kV
Nominel afledningsstrøm 12,5 kA
Kortslutningsbæreevne ved maks. overstrømsbeskyttelse
på netsiden jævnstrøm 2000 A
Energetisk koordination iht. DIN EN 62305-4
Afleder i Red/Line-serien

fabrikat: DEHN
Type: DG SE DC 900
artikelnr.: 972140
eller tilsvarende

Certificater



Tekniske data

Afleder-klassifikation efter EN 61643-11 / IEC 61643-11 Type 2 / klasse II
Max. driftsspænding DC (UC ) 900 V
Mærkeafledestødstrøm (8/20 µs) (In ) 12,5 kA
Restspænding (UP ) ≤ 3,0 kV
Korslutningsbæreevne uden for-sikring DC (ISCCR ) 100 A
Kortslutningsbæreevne ved max. overstrømsbeskyttelse på netsiden DC (ISCCR ) 25 kA
Max. for-sikring 80 A gPV

Produkt 972140 blev tilføjet til notesblok.

Gå til notesblok

Produkt 972140 blev lagt I kurven.

Gå til webshoppen

DEHNguard SE DC ... FM

Modulær, 1-polet overspændingsafleder til beskyttelse af DC-anlæg; med fjernmeldekontakt til fjernovervågning (potentialfri skiftekontakt).

4 produkter

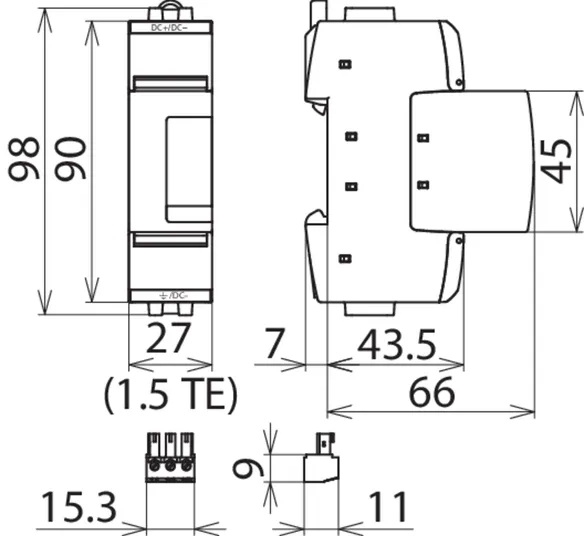

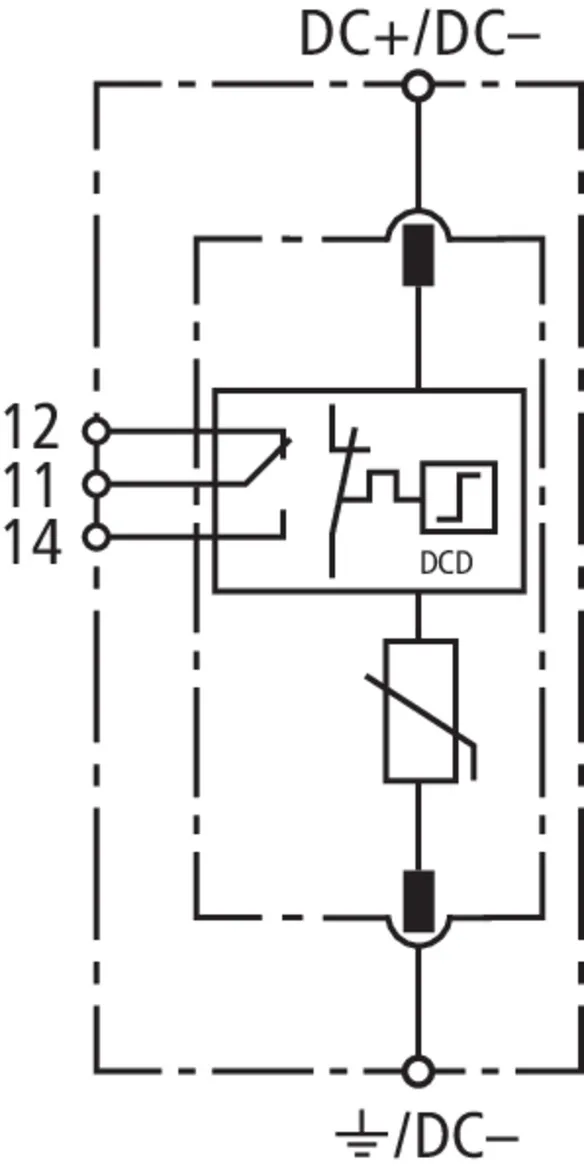

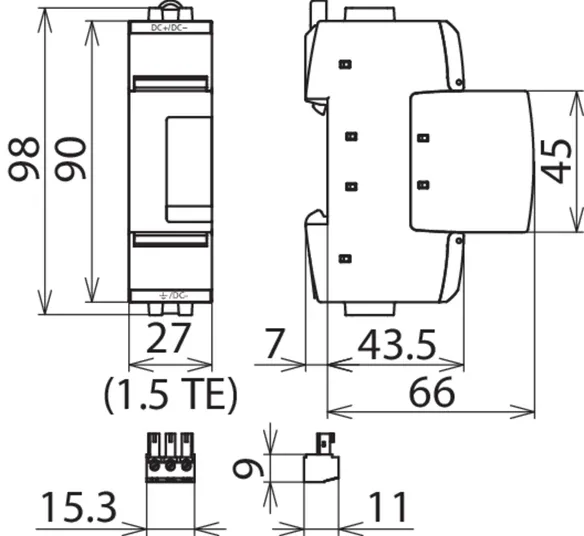

artikelnr. 972115 DG SE DC 60 FM

GTIN 4013364158511, CCT (EU): 85363030, Bruttovægt: 164.00 g, VPE: 1.00 Pakkestørrelse

billeder

Yderligere information

Overspændingsafleder DEHNguard SE DC 60 FM
Enpolet, modulær, stikbar overspændingsafleder
til jævnstrømsanvendelser, bredde 1,5TE
Fejlvisning
afleder type 2 iht. EN 61643-11
Med fjernmeldekontakt
Højtydende Varistor-teknologi
Især til brug i DC-strømkredse
særligt egnet til brug i DC-strømkredse
Maks. driftsspænding 60 V DC
Beskyttelsesniveau: <= 0,5 kV
Nominel afledningsstrøm 12,5 kA
Kortslutningsbæreevne ved maks. overstrømsbeskyttelse
på netsiden jævnstrøm 2000 A
Energetisk koordination iht. DIN EN 62305-4
Afleder i Red/Line-serien

fabrikat: DEHN
Type: DG SE DC 60 FM
artikelnr.: 972115
eller tilsvarende

Certificater



Tekniske data

Afleder-klassifikation efter EN 61643-11 / IEC 61643-11 Type 2 / klasse II
Max. driftsspænding DC (UC ) 60 V
Mærkeafledestødstrøm (8/20 µs) (In ) 12,5 kA
Restspænding (UP ) ≤ 0,5 kV
Korslutningsbæreevne uden for-sikring DC (ISCCR ) 300 A
Kortslutningsbæreevne ved max. overstrømsbeskyttelse på netsiden DC (ISCCR ) 25 kA
Max. for-sikring 35 A gG
FM-kontakt / kontaktform Skiftekontakt

Produkt 972115 blev tilføjet til notesblok.

Gå til notesblok

Produkt 972115 blev lagt I kurven.

Gå til webshoppen

artikelnr. 972125 DG SE DC 242 FM

GTIN 4013364158610, CCT (EU): 85363030, Bruttovægt: 174.00 g, VPE: 1.00 Pakkestørrelse

billeder

Yderligere information

Overspændingsafleder DEHNguard SE DC 242 FM
Enpolet, modulær, stikbar overspændingsafleder
til jævnstrømsanvendelser, bredde 1,5TE
Fejlvisning
afleder type 2 iht. EN 61643-11
Med fjernmeldekontakt
Højtydende Varistor-teknologi
Især til brug i DC-strømkredse
særligt egnet til brug i DC-strømkredse
Maks. driftsspænding 242 V jævnstrøm
Beskyttelsesniveau: <= 1,25 kV
Nominel afledningsstrøm 12,5 kA
Kortslutningsbæreevne ved maks. overstrømsbeskyttelse
på netsiden jævnstrøm 2000 A
Energetisk koordination iht. DIN EN 62305-4
Afleder i Red/Line-serien

fabrikat: DEHN
Type: DG SE DC 242 FM
artikelnr.: 972125
eller tilsvarende

Certificater



Tekniske data

Afleder-klassifikation efter EN 61643-11 / IEC 61643-11 Type 2 / klasse II
Max. driftsspænding DC (UC ) 242 V
Mærkeafledestødstrøm (8/20 µs) (In ) 12,5 kA
Restspænding (UP ) ≤ 1,25 kV
Korslutningsbæreevne uden for-sikring DC (ISCCR ) 300 A
Kortslutningsbæreevne ved max. overstrømsbeskyttelse på netsiden DC (ISCCR ) 25 kA
Max. for-sikring 35 A gG
FM-kontakt / kontaktform Skiftekontakt

Produkt 972125 blev tilføjet til notesblok.

Gå til notesblok

Produkt 972125 blev lagt I kurven.

Gå til webshoppen

artikelnr. 972135 DG SE DC 550 FM

GTIN 4013364158634, CCT (EU): 85363030, Bruttovægt: 189.00 g, VPE: 1.00 Pakkestørrelse

billeder

Yderligere information

Overspændingsafleder DEHNguard SE DC 550 FM
Enpolet, modulær, stikbar overspændingsafleder
til jævnstrømsanvendelser, bredde 1,5TE
Fejlvisning
afleder type 2 iht. EN 61643-11
Med fjernmeldekontakt
Højtydende Varistor-teknologi
Især til brug i DC-strømkredse
særligt egnet til brug i DC-strømkredse
Maks. driftsspænding 550 V DC
Beskyttelsesniveau: <= 2,0 kV
Nominel afledningsstrøm 12,5 kA
Kortslutningsbæreevne ved maks. overstrømsbeskyttelse
på netsiden jævnstrøm 2000 A
Energetisk koordination iht. DIN EN 62305-4
Afleder i Red/Line-serien

fabrikat: DEHN
Type: DG SE DC 550 FM
artikelnr.: 972135
eller tilsvarende

Certificater



Tekniske data

Afleder-klassifikation efter EN 61643-11 / IEC 61643-11 Type 2 / klasse II
Max. driftsspænding DC (UC ) 550 V
Mærkeafledestødstrøm (8/20 µs) (In ) 12,5 kA
Restspænding (UP ) ≤ 2,0 kV
Korslutningsbæreevne uden for-sikring DC (ISCCR ) 200 A
Kortslutningsbæreevne ved max. overstrømsbeskyttelse på netsiden DC (ISCCR ) 25 kA
Max. for-sikring 35 A gG
FM-kontakt / kontaktform Skiftekontakt

Produkt 972135 blev tilføjet til notesblok.

Gå til notesblok

Produkt 972135 blev lagt I kurven.

Gå til webshoppen

artikelnr. 972145 DG SE DC 900 FM

GTIN 4013364158658, CCT (EU): 85363030, Bruttovægt: 194.00 g, VPE: 1.00 Pakkestørrelse

billeder

Yderligere information

Overspændingsafleder DEHNguard SE DC 900 FM
Enpolet, modulær, stikbar overspændingsafleder
til jævnstrømsanvendelser, bredde 1,5TE
Fejlvisning
afleder type 2 iht. EN 61643-11
Med fjernmeldekontakt
Højtydende Varistor-teknologi
Især til brug i DC-strømkredse
særligt egnet til brug i DC-strømkredse
Maks. driftsspænding 900 V DC
Beskyttelsesniveau: <= 3,0 kV
Nominel afledningsstrøm 12,5 kA
Kortslutningsbæreevne ved maks. overstrømsbeskyttelse
på netsiden jævnstrøm 2000 A
Energetisk koordination iht. DIN EN 62305-4
Afleder i Red/Line-serien

fabrikat: DEHN
Type: DG SE DC 900 FM
artikelnr.: 972145
eller tilsvarende

Certificater



Tekniske data

Afleder-klassifikation efter EN 61643-11 / IEC 61643-11 Type 2 / klasse II
Max. driftsspænding DC (UC ) 900 V
Mærkeafledestødstrøm (8/20 µs) (In ) 12,5 kA
Restspænding (UP ) ≤ 3,0 kV
Korslutningsbæreevne uden for-sikring DC (ISCCR ) 100 A
Kortslutningsbæreevne ved max. overstrømsbeskyttelse på netsiden DC (ISCCR ) 25 kA
Max. for-sikring 80 A gPV
FM-kontakt / kontaktform Skiftekontakt

Produkt 972145 blev tilføjet til notesblok.

Gå til notesblok

Produkt 972145 blev lagt I kurven.

Gå til webshoppen

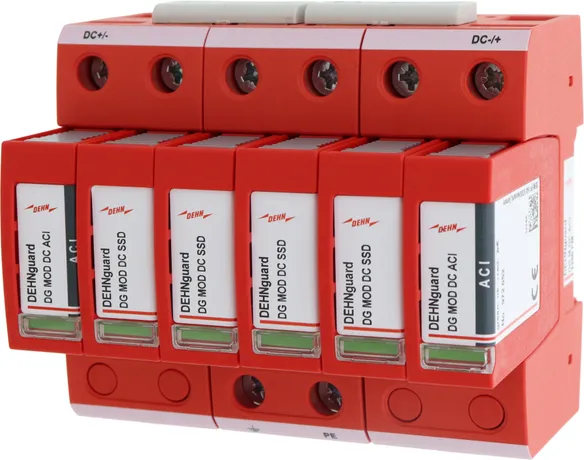

DEHNguard M DC ACI 1250 FM

Modulær afleder til jævnstrømsanvendelser, med potentialfri fjernmeldekontakt.

1 produkt

artikelnr. 972150 DG M DC ACI 1250 FM

GTIN 4013364530850, CCT (EU): 85354000, Bruttovægt: 652.76 g, VPE: 1.00 Pakkestørrelse

billeder

Yderligere information

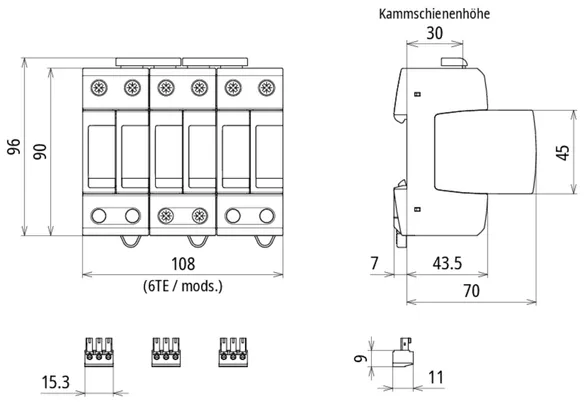

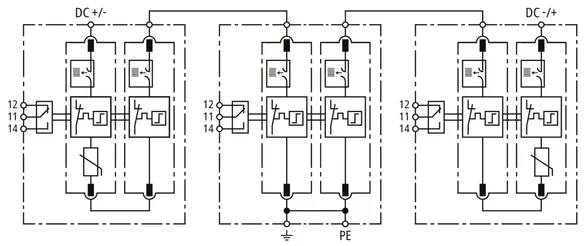

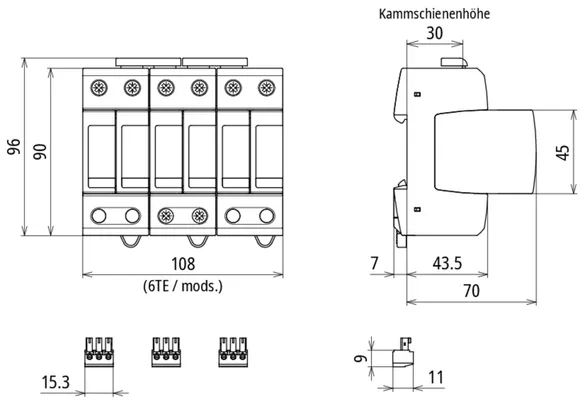

Overspændingsbeskyttelsesafleder type 2, DG M DC ACI 1250 FM
modulær, stikbar overspændingsafleder
til jævnstrømsanvendelser, bredde 6 delingsenheder
mekanisk funktions-/fejlvisning
Afleder type 2 iht. EN / IEC 61643-41
bestående af kombination af kontakt og gnistgab
Især til brug i DC-ladeanordninger op til 1250 V
Maks. driftsspænding (+ --> -): 1250 V DC
Nominel afledningsstrøm (8/20 µs): 10 kA
potentialfri fjernmeldekontakt som skiftekontakt.
Vibrations- og stødtestet iht. EN60068

fabrikat: DEHN
Type: DG M DC ACI 1250 FM
artikelnr.: 972150
eller tilsvarende



Tekniske data

SPD-klassifikation iht. EN 61643-41 / ... IEC 61643-41 Type 2 / Klasse II
Maks. driftsspænding DC [DC+ --> DC-] (UC ) 1250 V
Maks. konstant driftsspænding DC [(DC+/DC-) --> PE] (UC ) 625 V
Mærkeafledestødstrøm (8/20 µs) (In ) 10 kA
Maks. nominel afledningsstrøm (8/20 µs) (Imax ) 20 kA
Restspænding [DC+ --> DC-] (UP ) < 5 kV
Restspænding [(DC+/DC-) --> PE] (UP ) < 2,5 kV
Max. kortslutningsbæreevne (ISCCR ) 5 kA
FM-kontakt / kontaktform Skiftekontakt

Produkt 972150 blev tilføjet til notesblok.

Gå til notesblok

Produkt 972150 blev lagt I kurven.

Gå til webshoppen
back to top
