Tilslutningstilbehør STAK

EMC-optimeret seriekobling efter IEC-60364-5-53

Details

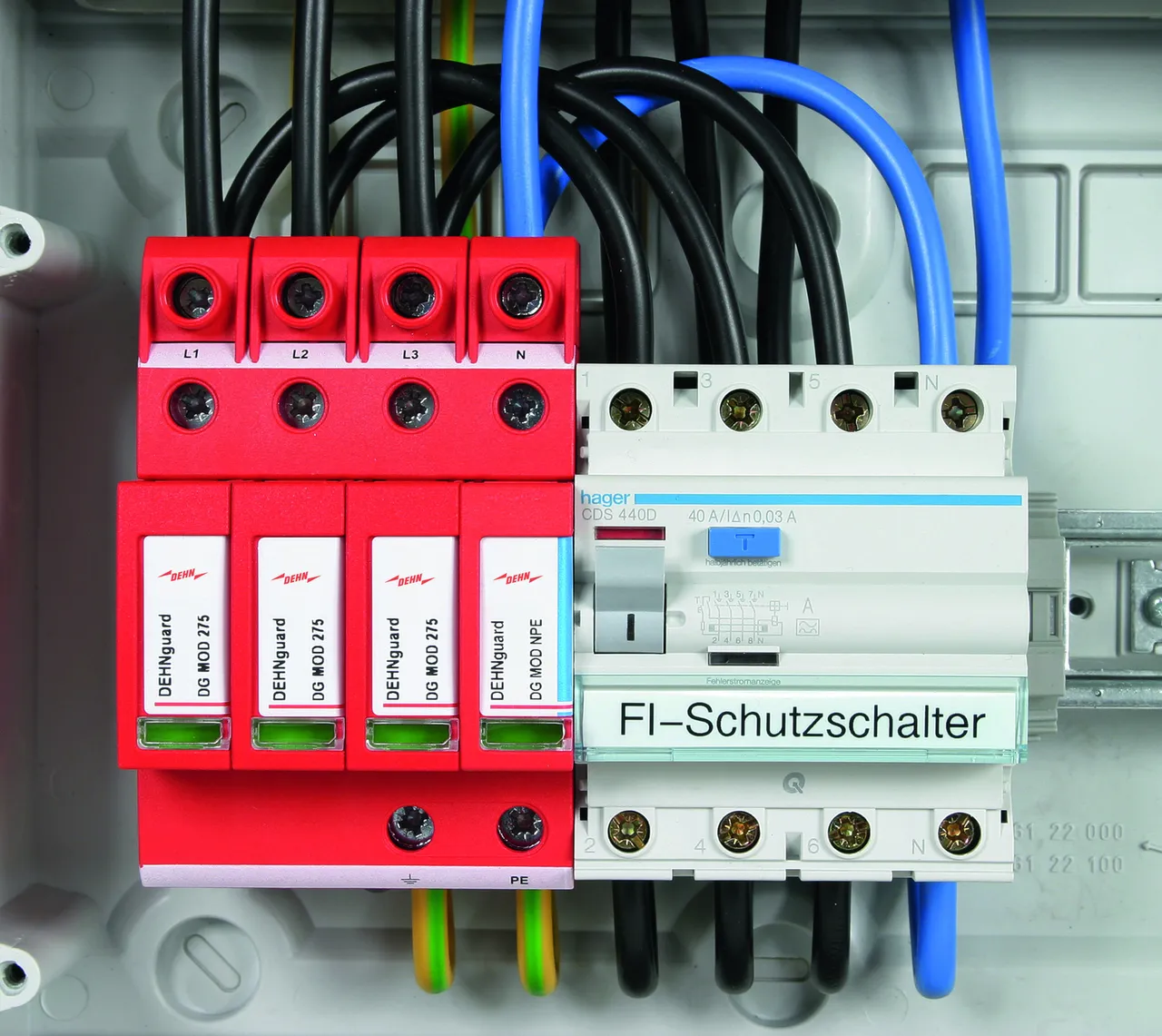

Tilslutningsklemme for udførelse af optimal EMC-gennemgangstilslutning for lynstrøms- og overspændingsafledere efter IEC 60364-5-53.

lorem ipsum — Tilslutningsklemme for udførelse af optimal EMC-gennemgangstilslutning for lynstrøms- og overspændingsafledere efter IEC 60364-5-53.

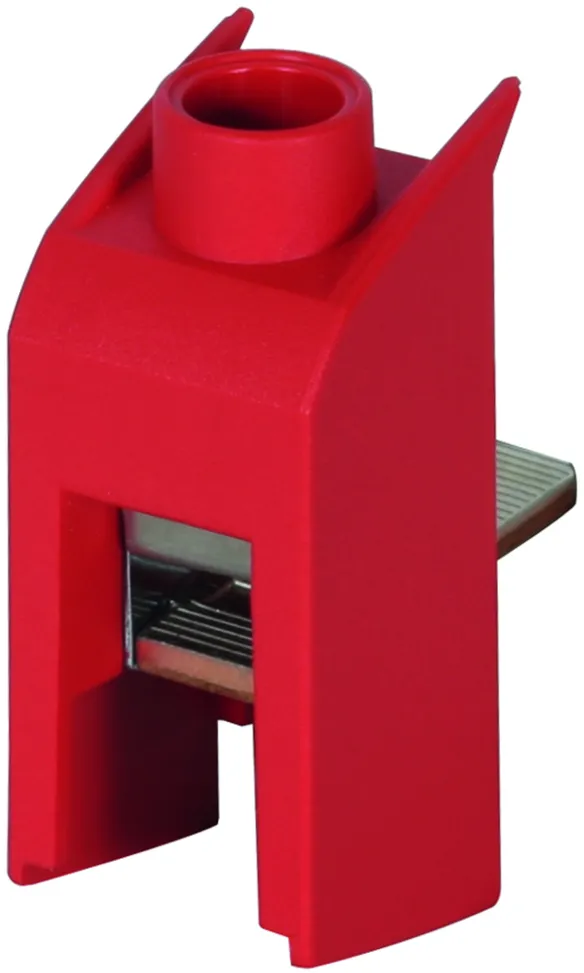

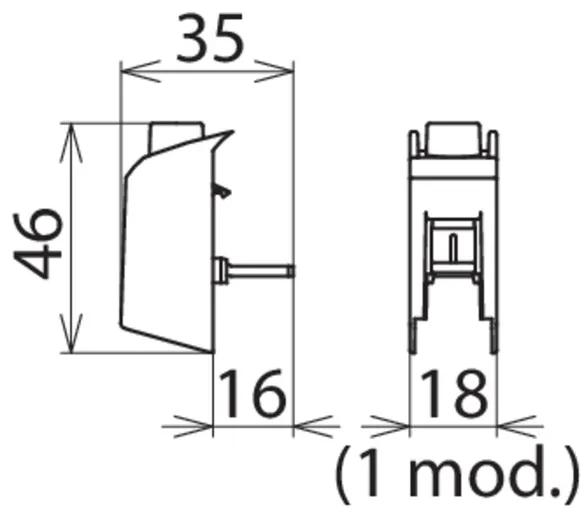

Stiftklemme STAK 25

Stiftklemme for udførelse af optimal EMC-gennemgangstilslutning for lynstrøms- og overspændingsafledere efter IEC 60364-5-53.

1 produkt

artikelnr. 952589 STAK 25

GTIN 4013364132306, CCT (EU): 85369010, Bruttovægt: 17.40 g, VPE: 4.00 Pakkestørrelse

billeder

Yderligere information

CAD filer

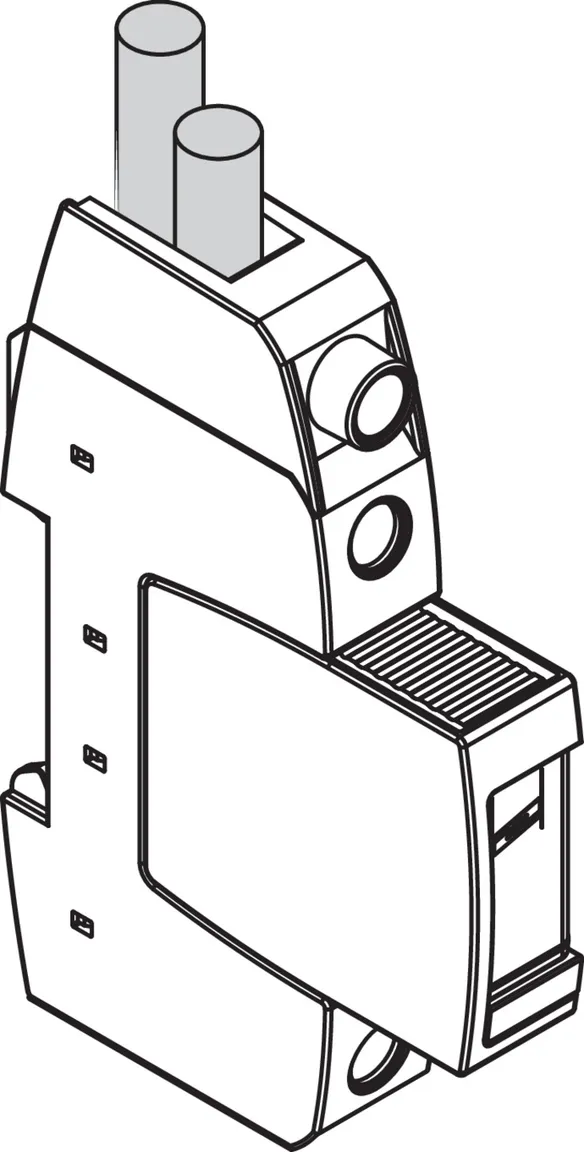

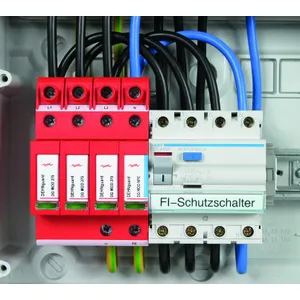

Stifttilslutningsklemme STAK 25
Stifttilslutningsklemme til V-trådning
på overspændingsbeskyttelsesenheder op til 25 mm²

fabrikat: DEHN
Type: STAK 25
artikelnr.: 952589
eller tilsvarende

Certificater

Teksniske data

Mærkespænding AC/DC (U_N )	600 V
Max. solcellespænding (U_CPV) ved brug af DEHNguard M YPC ...	1200 V
Mærkelaststrøm AC (I_L )	100 A
Lynstødstrøm (10/350 µs) (I_imp )	25 kA
Afledestødstrøm (8/20 µs)	50 kA
Tilslutningstværsnit (min.)	1,5 mm² massiv / fintrådet
Tilslutningstværsnit (max.)	25 mm² flertrådet / 16 mm² fintrådet
Tilslutningsmetode	Foran

Mærkespænding AC/DC (U_N )	600 V
Max. solcellespænding (U_CPV) ved brug af DEHNguard M YPC ...	1200 V
Mærkelaststrøm AC (I_L )	100 A
Lynstødstrøm (10/350 µs) (I_imp )	25 kA
Afledestødstrøm (8/20 µs)	50 kA
Isolationsspænding (U_i )	630 V
Stødspændingsbæreevne (U_imp )	6 kV
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Tilslutningstværsnit (min.)	1,5 mm² massiv / fintrådet
Tilslutningstværsnit (max.)	25 mm² flertrådet / 16 mm² fintrådet
Tilslutningsmetode	Foran
Passer til	DEHNshield, DEHNguard M, DEHNguard S og gennemgangsklemme DK 25

Produkt 952589 blev tilføjet til notesblok.

Gå til notesblok

Produkt 952589 blev lagt I kurven.

Gå til webshoppen

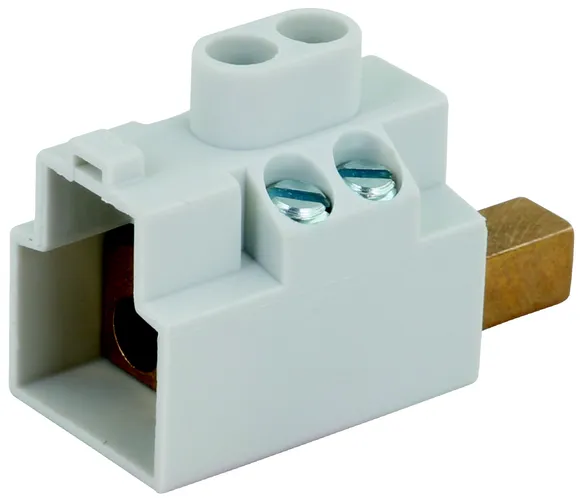

Stiftklemme STAK 3x16

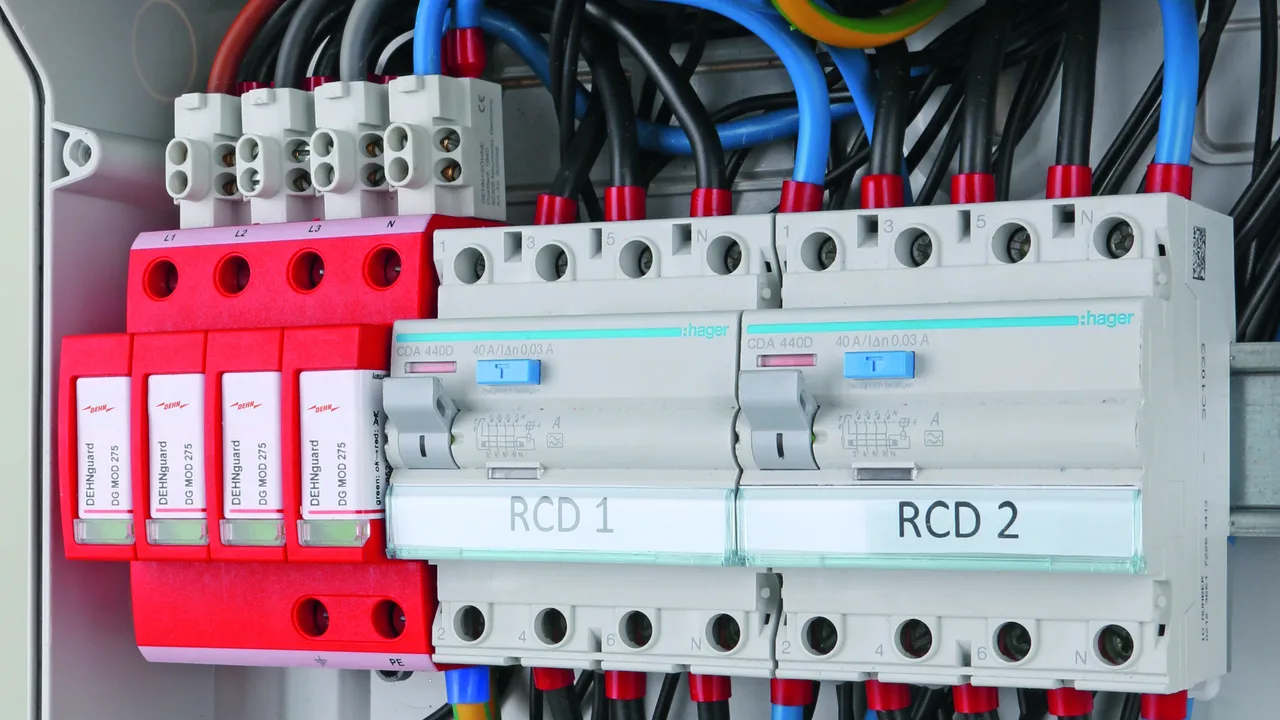

Tilslutningsklemme for udførelse af optimal EMC-gennemgangstilslutning for lynstrøms- og overspændingsafledere efter IEC 60364-5-53.

1 produkt

artikelnr. 900588 STAK 3X16

GTIN 4013364323933, CCT (EU): 85369010, Bruttovægt: 40.00 g, VPE: 4.00 Pakkestørrelse

billeder

Open PDF

Yderligere information

CAD filer

fabrikat: DEHN
Type: STAK 3X16
artikelnr.: 900588
eller tilsvarende

Certificater

Teksniske data

Mærkespænding AC/DC (U_N )	690 V/1500 V
Mærkelaststrøm AC (I_L )	160 A
Laststrøm ved V-lederføring	80 A
Lynstødstrøm (10/350 µs) (I_imp )	25 kA
Tilslutningstværsnit (min.)	1,5 mm² massiv / fintrådet
Tilslutningstværsnit (max.)	25 mm² flertrådet / 16 mm² fintrådet
Tilslutningsmetode	Foran

Mærkespænding AC/DC (U_N )	690 V/1500 V
Mærkelaststrøm AC (I_L )	160 A
Laststrøm ved V-lederføring	80 A
Lynstødstrøm (10/350 µs) (I_imp )	25 kA
Isolationsspænding (U_i )	1000 V
Stødspændingsbæreevne (U_imp )	8 kV
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Tilslutningstværsnit (min.)	1,5 mm² massiv / fintrådet
Tilslutningstværsnit (max.)	25 mm² flertrådet / 16 mm² fintrådet
Tilslutningsmetode	Foran

Produkt 900588 blev tilføjet til notesblok.

Gå til notesblok

Produkt 900588 blev lagt I kurven.

Gå til webshoppen

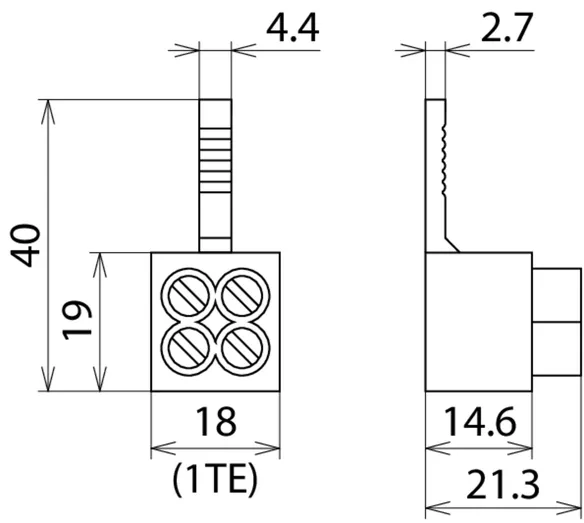

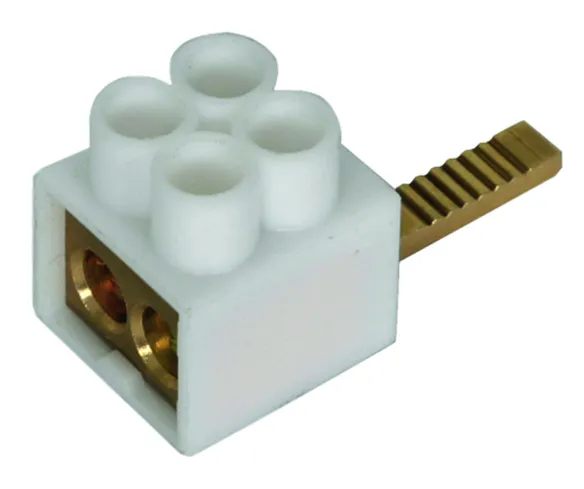

Stiftklemme STAK 2X16

Tilslutningsklemme for udførelse af optimal EMC-gennemgangstilslutning for lynstrøms- og overspændingsafledere efter IEC 60364-5-53.

1 produkt

artikelnr. 900589 STAK 2X16

GTIN 4013364109339, CCT (EU): 85369010, Bruttovægt: 20.00 g, VPE: 1.00 Pakkestørrelse

billeder

Open PDF

Yderligere information

Stiftklemme STAK 2X16
Dobbeltklemme-udgave til
EMC-optimal gennemgangsfortrådning
Tilslutningstværsnit: 2 x 16 mm2

fabrikat: DEHN
Type: STAK 2X16
artikelnr.: 900589
eller tilsvarende

Teksniske data

Lynstødstrøm (10/350 µs) (I_imp )	25 kA
Tilslutningstværsnit (min.)	2x 1,5 mm²
Tilslutningstværsnit (max.)	2x max. 16 mm²
Tilslutningsmetode	Foran (dobbeltklemme)

Produkt 900589 blev tilføjet til notesblok.

Gå til notesblok

Produkt 900589 blev lagt I kurven.

Gå til webshoppen
