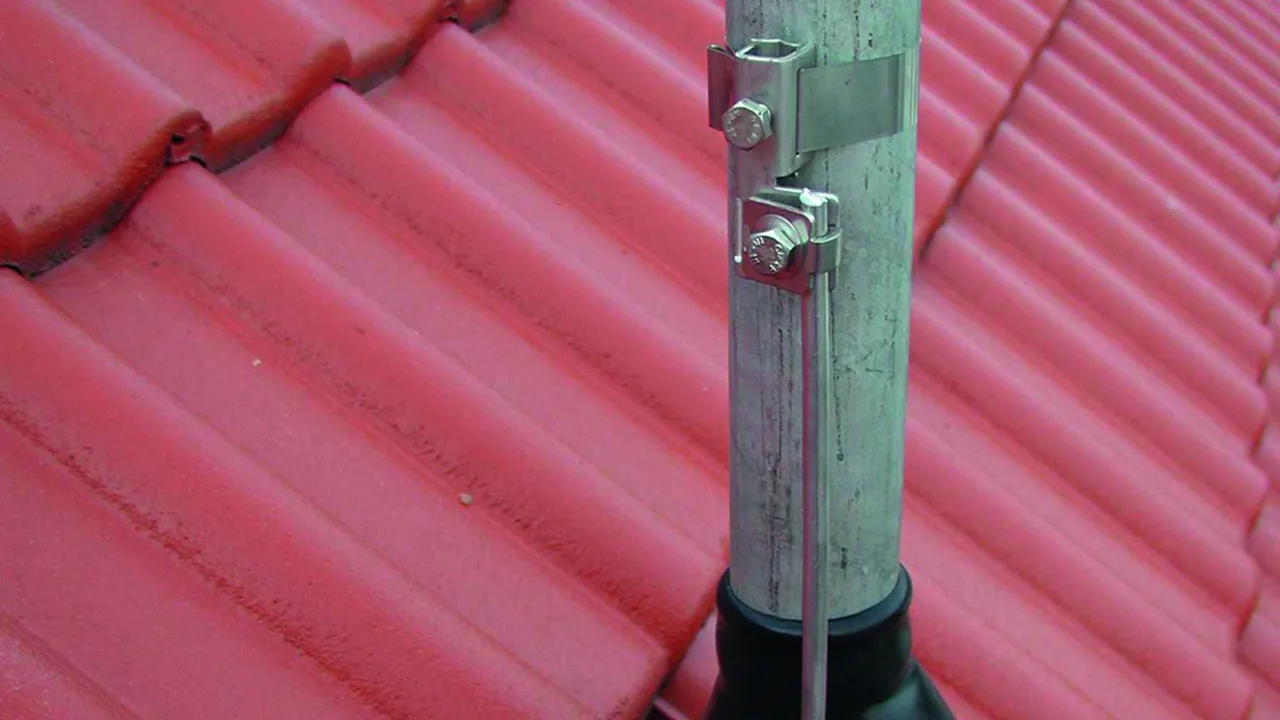

Antennejording

Rørspændebånd til lynbeskyttelses-potentialudligning af eksempelvis antennerør efter IEC/EN 62305-3.

Med stabilt justerbart spændebånd, for tilslutning af 1 eller 2 ledere med mulighed for gennemført trådning.

Antenne-rørspændebånd komplet

Tilslutning for:
1 leder Ø10 mm eller 1-2 ledere Ø6-8 mm eller 4-50 mm² (massiv / flertrådet).

2 produkter

artikelnr. 540103 BRS 16.89 AK1X10 2X6.8 V2A

GTIN 4013364101302, CCT (EU): 85359000, Bruttovægt: 119.71 g, VPE: 10.00 Pakkestørrelse

forrige

billeder

Open PDF

Yderligere information

CAD filer

Antenne-rørspændebånd NIRO (16-89 mm)
Antenne-rørspændebånd til lynstrømsbærende tilslutning
f.eks. til antennerør og til
lynbeskyttelses-potentialudligningen
iht. DIN EN 62305-3 (VDE 0185-305-3)
Med trinløst justerbart spændebånd, til 1 eller 2
ledertilslutninger og gennemgangsfortrådning
til tilslutning af: 1 leder Rd 10 mm,
1 eller 2 ledere Rd, 6-8 mm eller 4-50 mm2
Materiale: Rustfrit
Klemmeområde (rør Ø): 16-89 mm (3/8-3'')
Mål (bånd): 330 x 25 x 0,3 mm
Tilslutning (massiv / flertrådet): 4-50 mm2
Standard: EN 62561-1

fabrikat: DEHN
Type: BRS 16.89 AK1X10 2X6.8 V2A
artikelnr.: 540103
eller tilsvarende

Certificater

Teksniske data

Materiale	Rustfrit
Klemmeområde (rør Ø)	16-89 mm (³/₈-3'')
Mål (bånd) (H1 x B x L)	330 x 25 x 0,3 mm
Tilslutning (rund)	1-2 ledere Rd Ø6-8 mm / 1x Ø10 mm
Tilslutning (massiv / flertrådet)	4-50 mm²
Skrue	di M8 x 20 mm
Materiale (skrue)	Rustfrit
Standard	EN 62561-1
*⁾ Se den præcise tildeling på testcertifikatet.

Materiale	Rustfrit
Klemmeområde (rør Ø)	16-89 mm (³/₈-3'')
Mål (bånd) (H1 x B x L)	330 x 25 x 0,3 mm
Tilslutning (rund)	1-2 ledere Rd Ø6-8 mm / 1x Ø10 mm
Tilslutning (massiv / flertrådet)	4-50 mm²
Skrue	di M8 x 20 mm
Materiale (skrue)	Rustfrit
Lynstrømsbæreevne (10/350 µs)	= / & *⁾
Standard	EN 62561-1
*⁾ Se den præcise tildeling på testcertifikatet.

Produkt 540103 blev tilføjet til notesblok.

Gå til notesblok

Produkt 540103 blev lagt I kurven.

Gå til webshoppen

artikelnr. 540100 BRS 16.168 AK1X10 2X6.8 V2A

GTIN 4013364094109, CCT (EU): 85359000, Bruttovægt: 133.00 g, VPE: 10.00 Pakkestørrelse

billeder

Open PDF

Yderligere information

CAD filer

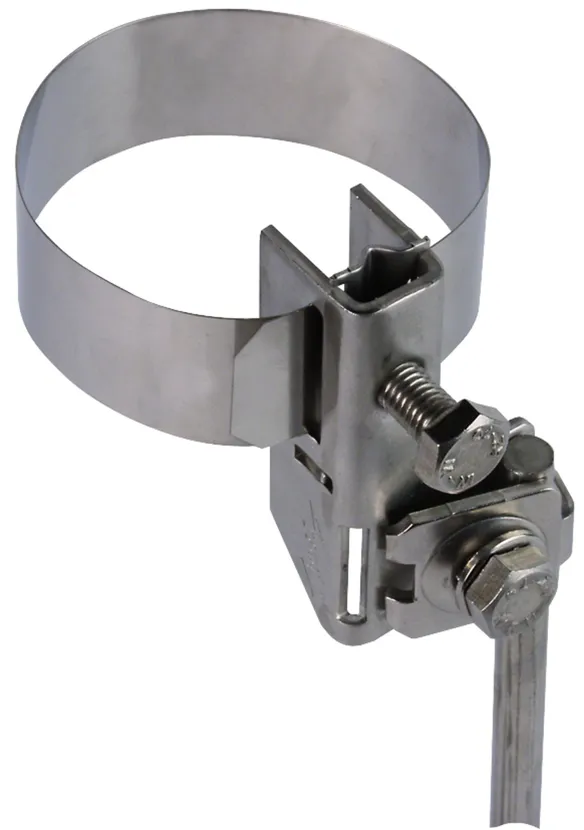

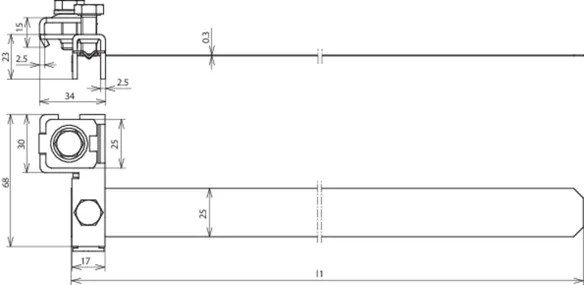

Antenne-rørspændebånd NIRO (16-168 mm)
Antenne-rørspændebånd til lynstrømsbærende tilslutning
f.eks. til antennerør og til
lynbeskyttelses-potentialudligningen
iht. DIN EN 62305-3 (VDE 0185-305-3)
Med trinløst justerbart spændebånd, til 1 eller 2
ledertilslutninger og gennemgangsfortrådning
til tilslutning af: 1 leder Rd 10 mm,
1 eller 2 ledere Rd, 6-8 mm eller 4-50 mm2
Materiale: Rustfrit
Klemmeområde (rør Ø): 16-168 mm (3/8-6'')
Mål (bånd): 570 x 25 x 0,3 mm
Tilslutning (massiv / flertrådet): 4-50 mm2
Standard: EN 62561-1

fabrikat: DEHN
Type: BRS 16.168 AK1X10 2X6.8 V2A
artikelnr.: 540100
eller tilsvarende

Certificater

Teksniske data

Materiale	Rustfrit
Klemmeområde (rør Ø)	16-168 mm (³/₈-6'')
Mål (bånd) (H1 x B x L)	570 x 25 x 0,3 mm
Tilslutning (rund)	1-2 ledere Rd Ø6-8 mm / 1x Ø10 mm
Tilslutning (massiv / flertrådet)	4-50 mm²
Skrue	di M8 x 20 mm
Materiale (skrue)	Rustfrit
Standard	EN 62561-1
*⁾ Se den præcise tildeling på testcertifikatet.

Materiale	Rustfrit
Klemmeområde (rør Ø)	16-168 mm (³/₈-6'')
Mål (bånd) (H1 x B x L)	570 x 25 x 0,3 mm
Tilslutning (rund)	1-2 ledere Rd Ø6-8 mm / 1x Ø10 mm
Tilslutning (massiv / flertrådet)	4-50 mm²
Skrue	di M8 x 20 mm
Materiale (skrue)	Rustfrit
Lynstrømsbæreevne (10/350 µs)	= / & *⁾
Standard	EN 62561-1
*⁾ Se den præcise tildeling på testcertifikatet.

Produkt 540100 blev tilføjet til notesblok.

Gå til notesblok

Produkt 540100 blev lagt I kurven.

Gå til webshoppen

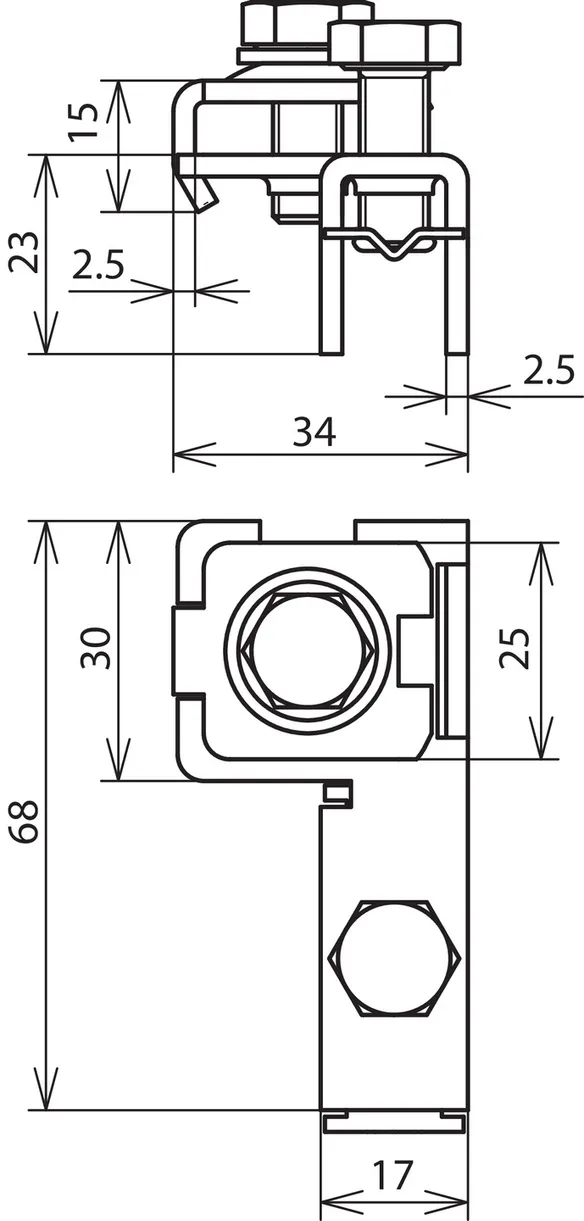

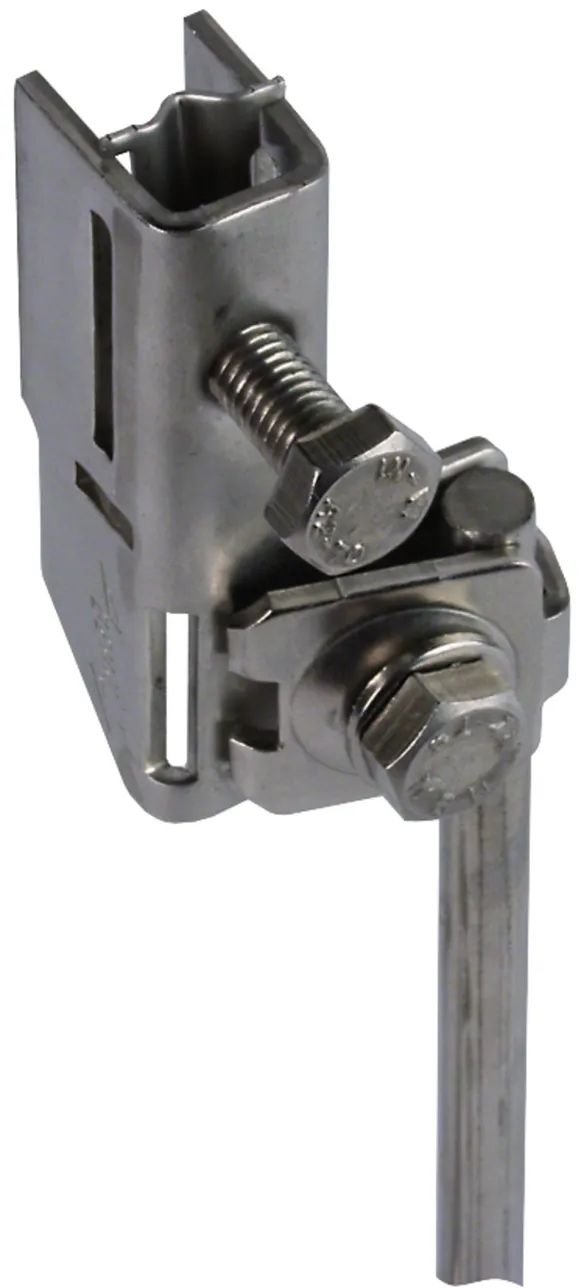

Separat spændehoved

Til kombination med spændebånd på rulle (art.-nr. 540 901).
Tilslutning for:
1 leder Ø10 mm eller 1-2 ledere Ø6-8 mm eller 4-50 mm² (massiv / flertrådet).

1 produkt

artikelnr. 540110 SPK 25 BRS AK1X10 2X6.8 V2A

GTIN 4013364094116, CCT (EU): 85359000, Bruttovægt: 100.00 g, VPE: 50.00 Pakkestørrelse

billeder

Open PDF

Yderligere information

CAD filer

Materiale: Rustfrit
Tilslutning (massiv / flertrådet): 4-50 mm2
Standard: EN 62561-1

fabrikat: DEHN
Type: SPK 25 BRS AK1X10 2X6.8 V2A
artikelnr.: 540110
eller tilsvarende

Certificater

Teksniske data

Materiale	Rustfrit
Tilslutning (rund)	1-2 ledere Rd Ø6-8 mm / 1x Ø10 mm
Tilslutning (massiv / flertrådet)	4-50 mm²
Skrue	di M8 x 20 mm
Materiale (skrue)	Rustfrit
Standard	EN 62561-1
*⁾ Se den præcise tildeling på testcertifikatet.

Produkt 540110 blev tilføjet til notesblok.

Gå til notesblok

Produkt 540110 blev lagt I kurven.

Gå til webshoppen

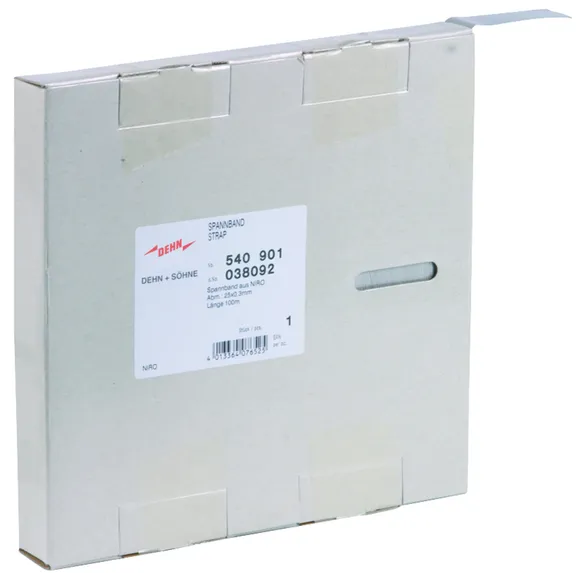

Spændebånd på rulle

Afkortes med metalsaks.

1 produkt

artikelnr. 540901 SPB 25X0.3 L100M V2A

GTIN 4013364076525, CCT (EU): 73269098, Bruttovægt: 6.30 kg, VPE: 1.00 Pakkestørrelse

billeder

Yderligere information

Materiale: Rustfrit
Mål (bånd): 25 x 0,3 mm
Længde: 100 m

fabrikat: DEHN
Type: SPB 25X0.3 L100M V2A
artikelnr.: 540901
eller tilsvarende

Certificater

Teksniske data

Materiale	Rustfrit
Mål (bånd) (B x L)	25 x 0,3 mm
Længde	100 m

Produkt 540901 blev tilføjet til notesblok.

Gå til notesblok

Produkt 540901 blev lagt I kurven.

Gå til webshoppen

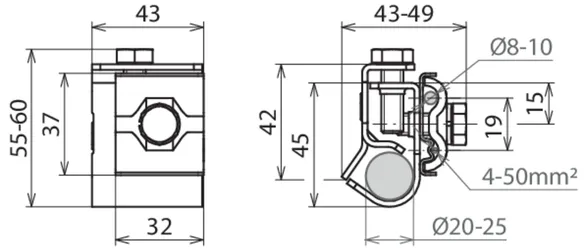

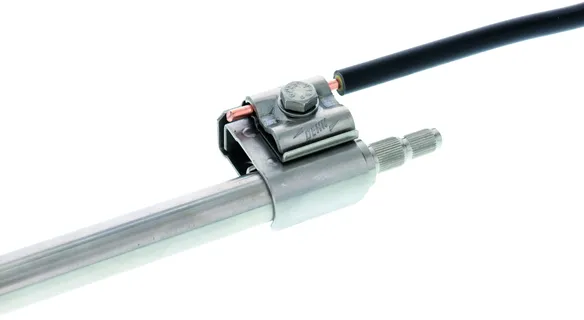

Tilslutningsklemme til jordspyd

Tilslutningsklemme til forbindelse af rør (eksempelvis antennerør) i lynbeskyttelses-potentialudligningen med massiv / flertrådet leder til jordspyd.

1 produkt

artikelnr. 540121 AK 8.10 AQ4 50 TE20 25 V4A

GTIN 4013364380660, CCT (EU): 85359000, Bruttovægt: 147.00 g, VPE: 25.00 Pakkestørrelse

billeder

Open PDF

Yderligere information

CAD filer

Materiale: Rustfrit (V4A)
Materiale-nr.: 1.4571 / 1.4404 / 1.4401
ASTM / AISI:: 316Ti / 316L / 316
Til jordspyd Ø: 20-25 mm
Klemmeområde (rund): 8-10 mm
Tilslutning (massiv / flertrådet): 4-50 mm2
Standard: DIN EN 62561-1

fabrikat: DEHN
Type: AK 8.10 AQ4 50 TE20 25 V4A
artikelnr.: 540121
eller tilsvarende

Certificater

Teksniske data

Materiale	Rustfrit (V4A)
Materiale-nr.	1.4571 / 1.4404 / 1.4401
ASTM / AISI:	316Ti / 316L / 316
Til jordspyd Ø	20-25 mm
Klemmeområde (rund)	8-10 mm
Tilslutning (massiv / flertrådet)	4-50 mm²
Skrue	d M8 x 20 / 25 mm
Standard	DIN EN 62561-1
*) For nøjagtig klassificering se prøvecertifikat.

Materiale	Rustfrit (V4A)
Materiale-nr.	1.4571 / 1.4404 / 1.4401
ASTM / AISI:	316Ti / 316L / 316
Til jordspyd Ø	20-25 mm
Klemmeområde (rund)	8-10 mm
Tilslutning (massiv / flertrådet)	4-50 mm²
Skrue	d M8 x 20 / 25 mm
Lynstrømsbæreevne (10/350 µs)	= *⁾
Standard	DIN EN 62561-1
*) For nøjagtig klassificering se prøvecertifikat.

Produkt 540121 blev tilføjet til notesblok.

Gå til notesblok

Produkt 540121 blev lagt I kurven.

Gå til webshoppen

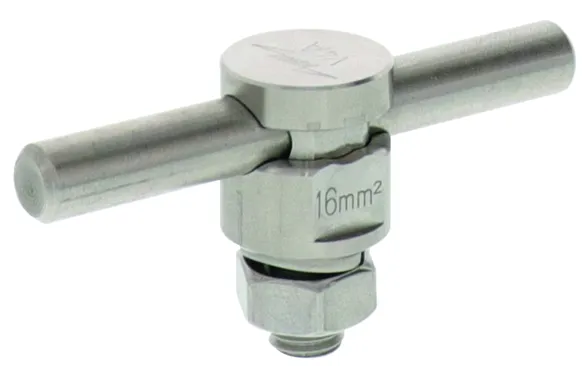

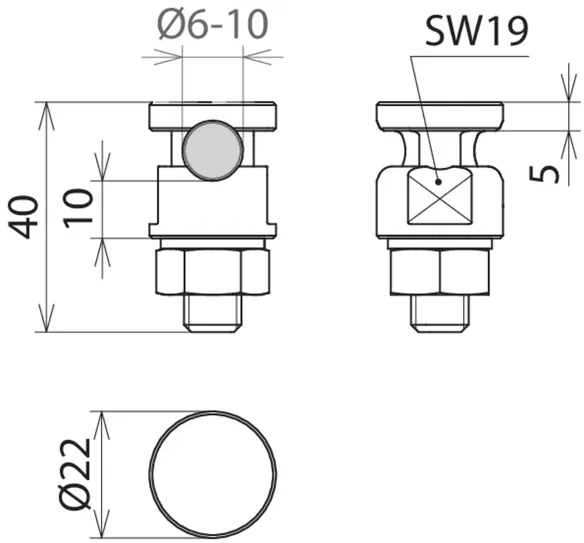

UNI-KS-forbinder

Universel klemmeskrueforbinder til lynstrømsbærende tilslutning af rundledere samt en-/flertrådede ledere, f.eks. på flade profiler, rørbånd til nedløbsrør samt potentialudligningsskinner.

1 produkt

artikelnr. 540122 UKSV 6.10 AQ16 50 V4A

GTIN 4013364379930, CCT (EU): 85359000, Bruttovægt: 66.00 g, VPE: 25.00 Pakkestørrelse

billeder

Open PDF

Yderligere information

CAD filer

Materiale: Rustfrit (V4A)
Materiale-nr.: 1.4571 / 1.4404 / 1.4401
ASTM / AISI:: 316Ti / 316L / 316
Klemmeområde (rund): 6-10 mm
Tilslutning (massiv / flertrådet): 16-50 mm2
Standard: DIN EN 62561-1
Kortslutningsstrøm (AC 50 Hz/DC): 3,9 kA

fabrikat: DEHN
Type: UKSV 6.10 AQ16 50 V4A
artikelnr.: 540122
eller tilsvarende

Certificater

Teksniske data

Materiale	Rustfrit (V4A)
Materiale-nr.	1.4571 / 1.4404 / 1.4401
ASTM / AISI:	316Ti / 316L / 316
Klemmeområde (rund)	6-10 mm
Tilslutning (massiv / flertrådet)	16-50 mm²
Skrue	M10 mm
Standard	DIN EN 62561-1
*⁾ Se den præcise tildeling på testcertifikatet.

Materiale	Rustfrit (V4A)
Materiale-nr.	1.4571 / 1.4404 / 1.4401
ASTM / AISI:	316Ti / 316L / 316
Klemmeområde (rund)	6-10 mm
Tilslutning (massiv / flertrådet)	16-50 mm²
Skrue	M10 mm
Lynstrømsbæreevne (10/350 µs)	= / & *⁾
Standard	DIN EN 62561-1
*⁾ Se den præcise tildeling på testcertifikatet.

Produkt 540122 blev tilføjet til notesblok.

Gå til notesblok

Produkt 540122 blev lagt I kurven.

Gå til webshoppen

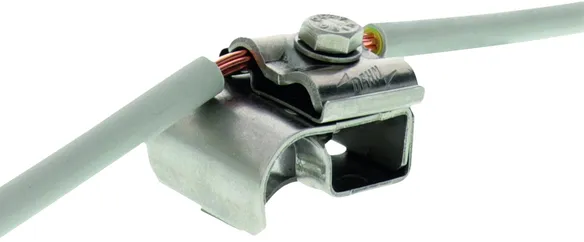

Tagskinneklemme

Tagrendeklemme, f.eks. til lynstrømsbærende forbindelse/tilslutning af antennejordingen (f.eks. 16 mm²) i krydspunkt med/på en tagrende.

1 produkt

artikelnr. 540120 DRK 8.10 AQ4 50 W16.22 V2A

GTIN 4013364379947, CCT (EU): 85359000, Bruttovægt: 147.00 g, VPE: 25.00 Pakkestørrelse

billeder

Open PDF

Yderligere information

Materiale: Rustfrit
Klemmeområde (vulst): 16-22 mm
Klemmeområde (rund): 8-10 mm
Tilslutning (massiv / flertrådet): 4-50 mm2
Standard: DIN EN 62561-1

fabrikat: DEHN
Type: DRK 8.10 AQ4 50 W16.22 V2A
artikelnr.: 540120
eller tilsvarende

Certificater

Teksniske data

Materiale	Rustfrit
Klemmeområde (vulst)	16-22 mm
Klemmeområde (rund)	8-10 mm
Tilslutning (massiv / flertrådet)	4-50 mm²
Skrue	d M8 x 20 / 25 mm
Materiale (skrue)	Rustfrit
Standard	DIN EN 62561-1
*⁾ Se den præcise tildeling på testcertifikatet.

Materiale	Rustfrit
Klemmeområde (vulst)	16-22 mm
Klemmeområde (rund)	8-10 mm
Tilslutning (massiv / flertrådet)	4-50 mm²
Skrue	d M8 x 20 / 25 mm
Materiale (skrue)	Rustfrit
Lynstrømsbæreevne (10/350 µs)	= *⁾
Standard	DIN EN 62561-1
*⁾ Se den præcise tildeling på testcertifikatet.

Produkt 540120 blev tilføjet til notesblok.

Gå til notesblok

Produkt 540120 blev lagt I kurven.

Gå til webshoppen

Results for products (0)

Results for content (0)

Antennejording

Antenne-rørspændebånd komplet

artikelnr. 540103 BRS 16.89 AK1X10 2X6.8 V2A

Produkt 540103 blev tilføjet til notesblok.

Produkt 540103 blev lagt I kurven.

artikelnr. 540100 BRS 16.168 AK1X10 2X6.8 V2A

Produkt 540100 blev tilføjet til notesblok.

Produkt 540100 blev lagt I kurven.

Separat spændehoved

artikelnr. 540110 SPK 25 BRS AK1X10 2X6.8 V2A

Produkt 540110 blev tilføjet til notesblok.

Produkt 540110 blev lagt I kurven.

Spændebånd på rulle

artikelnr. 540901 SPB 25X0.3 L100M V2A

Produkt 540901 blev tilføjet til notesblok.

Produkt 540901 blev lagt I kurven.

Tilslutningsklemme til jordspyd

artikelnr. 540121 AK 8.10 AQ4 50 TE20 25 V4A

Produkt 540121 blev tilføjet til notesblok.

Produkt 540121 blev lagt I kurven.

UNI-KS-forbinder

artikelnr. 540122 UKSV 6.10 AQ16 50 V4A

Produkt 540122 blev tilføjet til notesblok.

Produkt 540122 blev lagt I kurven.

Tagskinneklemme

artikelnr. 540120 DRK 8.10 AQ4 50 W16.22 V2A

Produkt 540120 blev tilføjet til notesblok.

Produkt 540120 blev lagt I kurven.

Antennejording

Antenne-rørspændebånd komplet

artikelnr. 540103 BRS 16.89 AK1X10 2X6.8 V2A

Du er ikke autoriseret til at downloade 540103.stp

Du er ikke autoriseret til at downloade 540103.igs

Du er ikke autoriseret til at downloade 540103.jt

Du er ikke autoriseret til at downloade 540103.dwg

Du er ikke autoriseret til at downloade 540100m_D.dxf

Produkt 540103 blev tilføjet til notesblok.

Produkt 540103 blev lagt I kurven.

artikelnr. 540100 BRS 16.168 AK1X10 2X6.8 V2A

Du er ikke autoriseret til at downloade 540100.stp

Du er ikke autoriseret til at downloade 540100.igs

Du er ikke autoriseret til at downloade 540100.jt

Du er ikke autoriseret til at downloade 540100.dwg

Du er ikke autoriseret til at downloade 540100m_D.dxf

Produkt 540100 blev tilføjet til notesblok.

Produkt 540100 blev lagt I kurven.

Separat spændehoved

artikelnr. 540110 SPK 25 BRS AK1X10 2X6.8 V2A

Du er ikke autoriseret til at downloade 540110.stp

Du er ikke autoriseret til at downloade 540110.igs

Du er ikke autoriseret til at downloade 540110.jt

Du er ikke autoriseret til at downloade 540110.dwg

Du er ikke autoriseret til at downloade 540110m_D.dxf

Produkt 540110 blev tilføjet til notesblok.

Produkt 540110 blev lagt I kurven.

Spændebånd på rulle

artikelnr. 540901 SPB 25X0.3 L100M V2A

Produkt 540901 blev tilføjet til notesblok.

Produkt 540901 blev lagt I kurven.

Tilslutningsklemme til jordspyd

artikelnr. 540121 AK 8.10 AQ4 50 TE20 25 V4A

Du er ikke autoriseret til at downloade 540121.stp

Du er ikke autoriseret til at downloade 540121.igs

Du er ikke autoriseret til at downloade 540121.jt

Du er ikke autoriseret til at downloade 540121.dwg

Du er ikke autoriseret til at downloade 540121m_D.dxf

Produkt 540121 blev tilføjet til notesblok.

Produkt 540121 blev lagt I kurven.

UNI-KS-forbinder

artikelnr. 540122 UKSV 6.10 AQ16 50 V4A

Du er ikke autoriseret til at downloade 540122.stp

Du er ikke autoriseret til at downloade 540122.igs

Du er ikke autoriseret til at downloade 540122.jt

Du er ikke autoriseret til at downloade 540122.dwg

Du er ikke autoriseret til at downloade 540122m_D.dxf

Produkt 540122 blev tilføjet til notesblok.

Produkt 540122 blev lagt I kurven.

Tagskinneklemme

artikelnr. 540120 DRK 8.10 AQ4 50 W16.22 V2A

Du er ikke autoriseret til at downloade 540120m_D.dxf

Produkt 540120 blev tilføjet til notesblok.

Produkt 540120 blev lagt I kurven.
