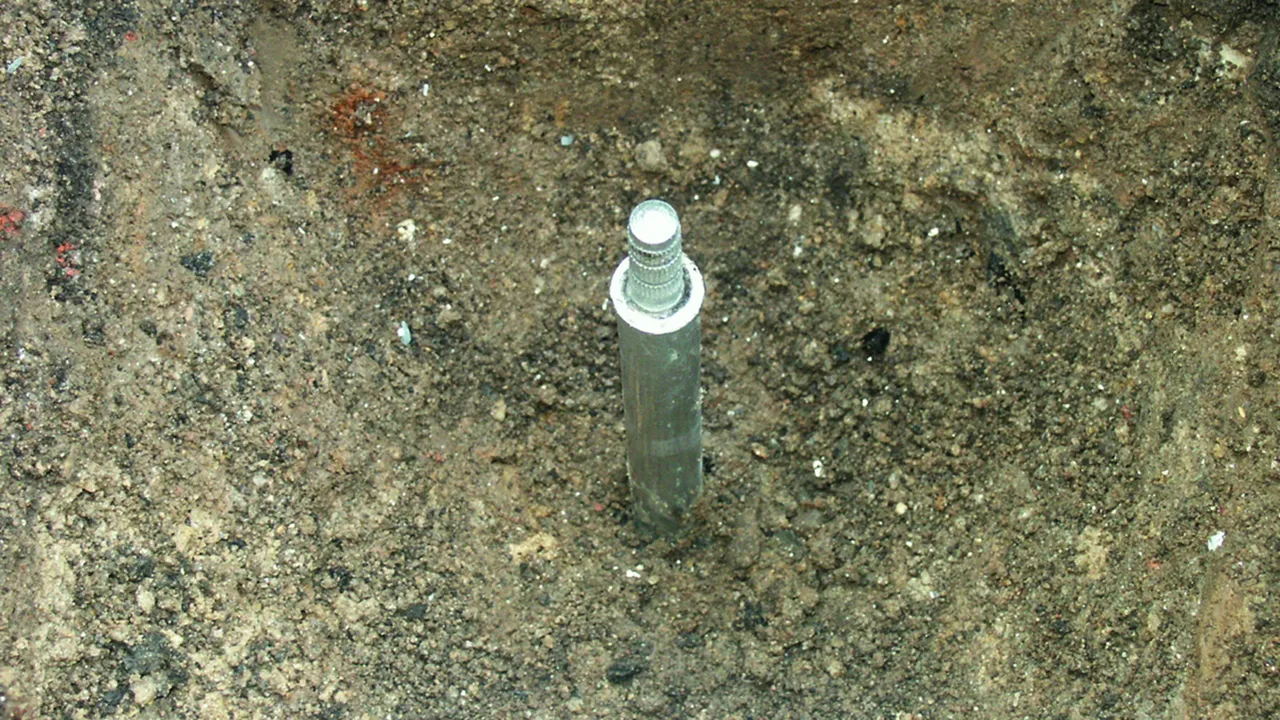

Jordspyd

Til oprettelse af jordingsanlæg til afledninger eller transformatorer.Karakteristika:

Ingen tværsnitsfortykkelse på koblingsstedet
Selvlukkende kobling
Korrosionsbestandighed
Forenklet opbevaring og transportmulighed
Kan anvendes universelt afhængigt af de lokale forhold
Konstante modstandsværdier

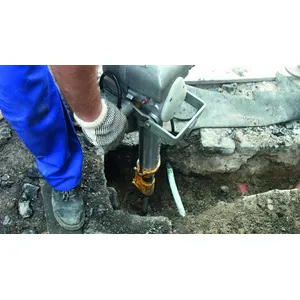

Enkel placering med slaghammer

Details

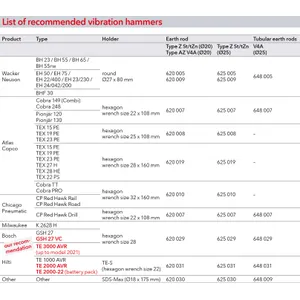

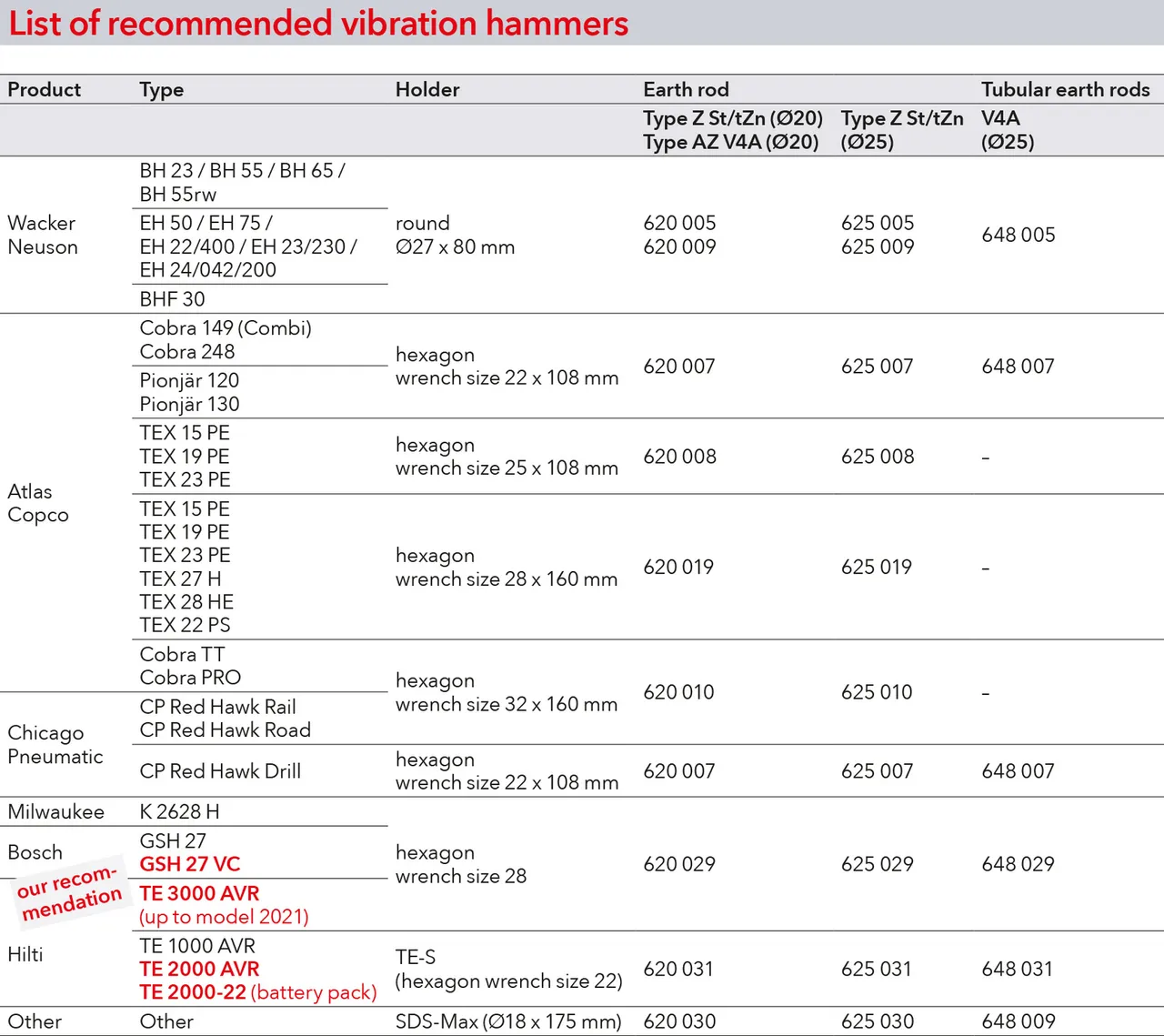

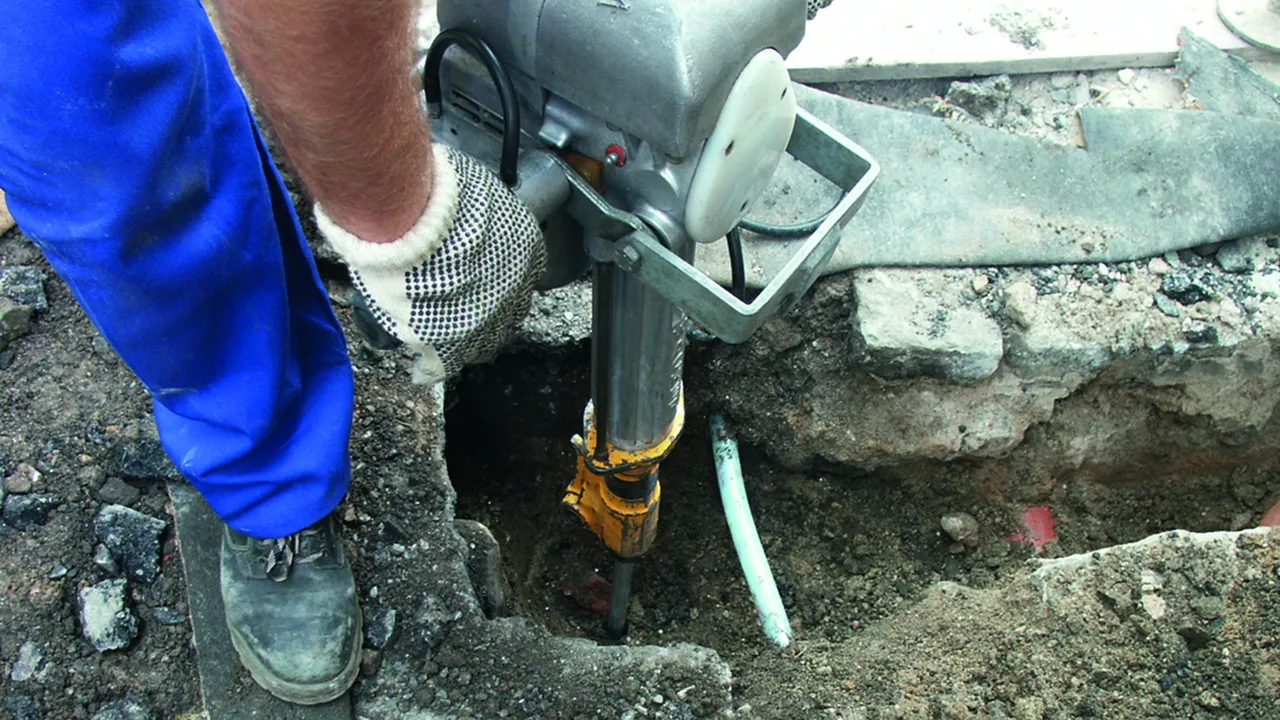

lorem ipsum — Hammerindsats til jordspyd og rør

Type Z

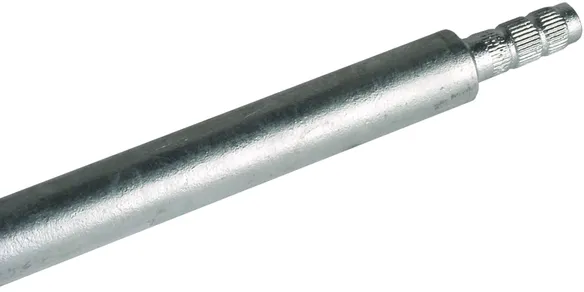

Med tredobbelt riflet tap.

4 produkter

artikelnr. 620101 TE 20 1000 Z STTZN

GTIN 4013364021860, CCT (EU): 85389099, Bruttovægt: 2.50 kg, VPE: 6.00 Pakkestørrelse

billeder

Open PDF

Yderligere information

CAD filer

Materiale: St/tZn
Længde (spyd): 1000 mm
Diameter Ø: 20 mm
Kortslutningsstrøm (AC 50 Hz/DC): 7,9 kA
Standard: DIN EN 62561-2

fabrikat: DEHN
Type: TE 20 1000 Z STTZN
artikelnr.: 620101
eller tilsvarende

Certificater

Teksniske data

Materiale	St/tZn
Længde (spyd) (l1)	1000 mm
Diameter Ø (d1)	20 mm
Kortslutningsstrøm (AC 50 Hz/DC) (1 s; ≤ 300 °C)	7,9 kA
Standard	DIN EN 62561-2

Materiale	St/tZn
Længde (spyd) (l1)	1000 mm
Diameter Ø (d1)	20 mm
Diameter (tap)	12 mm
Varmforzinket - enkeltværdi:	~70 µm
Varmforzinket - middelværdi:	≥ 55 µm
Trækstyrke	410 N/mm²
Statisk trækstyrke (vertikalt træk)	Ca. 22000 N
Specifik ledeevne	≥ 6,66 m / Ohm mm²
Specifik modstand	≤ 0,15 Ohm mm²/ m
Kortslutningsstrøm (AC 50 Hz/DC) (1 s; ≤ 300 °C)	7,9 kA
Standard	DIN EN 62561-2

Produkt 620101 blev tilføjet til notesblok.

Gå til notesblok

Produkt 620101 blev lagt I kurven.

Gå til webshoppen

artikelnr. 620151 TE 20 1500 Z STTZN

GTIN 4013364021846, CCT (EU): 85389099, Bruttovægt: 3.70 kg, VPE: 6.00 Pakkestørrelse

forrige

billeder

Open PDF

Yderligere information

CAD filer

Materiale: St/tZn
Længde (spyd): 1500 mm
Diameter Ø: 20 mm
Kortslutningsstrøm (AC 50 Hz/DC): 7,9 kA
Standard: DIN EN 62561-2

fabrikat: DEHN
Type: TE 20 1500 Z STTZN
artikelnr.: 620151
eller tilsvarende

Certificater

Teksniske data

Materiale	St/tZn
Længde (spyd) (l1)	1500 mm
Diameter Ø (d1)	20 mm
Kortslutningsstrøm (AC 50 Hz/DC) (1 s; ≤ 300 °C)	7,9 kA
Standard	DIN EN 62561-2

Materiale	St/tZn
Længde (spyd) (l1)	1500 mm
Diameter Ø (d1)	20 mm
Diameter (tap)	12 mm
Varmforzinket - enkeltværdi:	~70 µm
Varmforzinket - middelværdi:	≥ 55 µm
Trækstyrke	410 N/mm²
Statisk trækstyrke (vertikalt træk)	Ca. 22000 N
Specifik ledeevne	≥ 6,66 m / Ohm mm²
Specifik modstand	≤ 0,15 Ohm mm²/ m
Kortslutningsstrøm (AC 50 Hz/DC) (1 s; ≤ 300 °C)	7,9 kA
Standard	DIN EN 62561-2

Produkt 620151 blev tilføjet til notesblok.

Gå til notesblok

Produkt 620151 blev lagt I kurven.

Gå til webshoppen

artikelnr. 625101 TE 25 1000 Z STTZN

GTIN 4013364021877, CCT (EU): 85389099, Bruttovægt: 3.72 kg, VPE: 6.00 Pakkestørrelse

billeder

Open PDF

Yderligere information

CAD filer

Materiale: St/tZn
Længde (spyd): 1000 mm
Diameter Ø: 25 mm
Kortslutningsstrøm (AC 50 Hz/DC): 12,3 kA
Standard: DIN EN 62561-2

fabrikat: DEHN
Type: TE 25 1000 Z STTZN
artikelnr.: 625101
eller tilsvarende

Certificater

Teksniske data

Materiale	St/tZn
Længde (spyd) (l1)	1000 mm
Diameter Ø (d1)	25 mm
Kortslutningsstrøm (AC 50 Hz/DC) (1 s; ≤ 300 °C)	12,3 kA
Standard	DIN EN 62561-2

Materiale	St/tZn
Længde (spyd) (l1)	1000 mm
Diameter Ø (d1)	25 mm
Diameter (tap)	15 mm
Varmforzinket - enkeltværdi:	~70 µm
Varmforzinket - middelværdi:	≥ 55 µm
Trækstyrke	410 N/mm²
Statisk trækstyrke (vertikalt træk)	Ca. 32000 N
Specifik ledeevne	≥ 6,66 m / Ohm mm²
Specifik modstand	≤ 0,15 Ohm mm²/ m
Kortslutningsstrøm (AC 50 Hz/DC) (1 s; ≤ 300 °C)	12,3 kA
Standard	DIN EN 62561-2

Produkt 625101 blev tilføjet til notesblok.

Gå til notesblok

Produkt 625101 blev lagt I kurven.

Gå til webshoppen

artikelnr. 625151 TE 25 1500 Z STTZN

GTIN 4013364021853, CCT (EU): 85389099, Bruttovægt: 5.72 kg, VPE: 6.00 Pakkestørrelse

forrige

billeder

Open PDF

Yderligere information

CAD filer

Materiale: St/tZn
Længde (spyd): 1500 mm
Diameter Ø: 25 mm
Kortslutningsstrøm (AC 50 Hz/DC): 12,3 kA
Standard: DIN EN 62561-2

fabrikat: DEHN
Type: TE 25 1500 Z STTZN
artikelnr.: 625151
eller tilsvarende

Certificater

Teksniske data

Materiale	St/tZn
Længde (spyd) (l1)	1500 mm
Diameter Ø (d1)	25 mm
Kortslutningsstrøm (AC 50 Hz/DC) (1 s; ≤ 300 °C)	12,3 kA
Standard	DIN EN 62561-2

Materiale	St/tZn
Længde (spyd) (l1)	1500 mm
Diameter Ø (d1)	25 mm
Diameter (tap)	15 mm
Varmforzinket - enkeltværdi:	~70 µm
Varmforzinket - middelværdi:	≥ 55 µm
Trækstyrke	410 N/mm²
Statisk trækstyrke (vertikalt træk)	Ca. 32000 N
Specifik ledeevne	≥ 6,66 m / Ohm mm²
Specifik modstand	≤ 0,15 Ohm mm²/ m
Kortslutningsstrøm (AC 50 Hz/DC) (1 s; ≤ 300 °C)	12,3 kA
Standard	DIN EN 62561-2

Produkt 625151 blev tilføjet til notesblok.

Gå til notesblok

Produkt 625151 blev lagt I kurven.

Gå til webshoppen

Type AZ

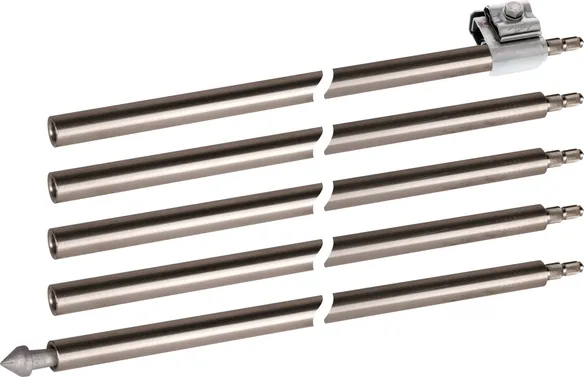

Med afdrejet og riflet tap.

2 produkter

artikelnr. 620903 TE 20 1000 AZ V4A

GTIN 4013364342859, CCT (EU): 85389099, Bruttovægt: 2.43 kg, VPE: 6.00 Pakkestørrelse

billeder

Open PDF

Yderligere information

CAD filer

Jordspyd type AZ NIRO (V4A), længde 1000 mm
Jordspyd til oprettelse af jordingsanlæg til afledninger eller transformatorer

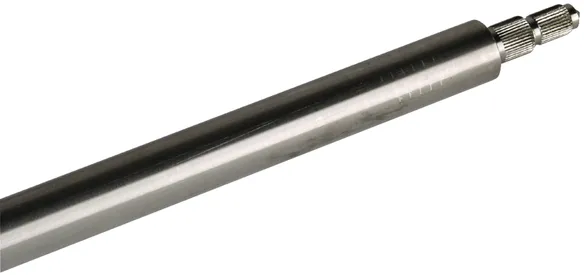

Type AZ, med afdrejet, riflet tap
Materiale: Rustfrit (V4A)
Materiale-nr.: 1.4571 / 1.4404 / 1.4401
Længde (spyd): 1000 mm
Diameter Ø: 20 mm
Kortslutningsstrøm (AC 50 Hz/DC): 4,2 kA
Standard: DIN EN 62561-2

fabrikat: DEHN
Type: TE 20 1000 AZ V4A
artikelnr.: 620903
eller tilsvarende

Certificater

Teksniske data

Materiale	Rustfrit (V4A)
Materiale-nr.	1.4571 / 1.4404 / 1.4401
Længde (spyd) (l1)	1000 mm
Diameter Ø (d1)	20 mm
Kortslutningsstrøm (AC 50 Hz/DC) (1 s; ≤ 300 °C)	4,2 kA
Standard	DIN EN 62561-2

Komponentbeskyttelse	Tysk patentnr. P 32 22 201.7
Materiale	Rustfrit (V4A)
Materiale-nr.	1.4571 / 1.4404 / 1.4401
Længde (spyd) (l1)	1000 mm
Diameter Ø (d1)	20 mm

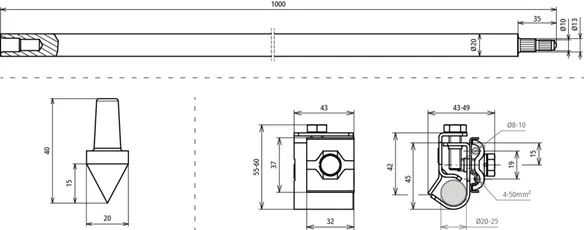

Diameter (tap)	10 / 13 mm
Trækstyrke	500-730 N/mm²
Specifik ledeevne	≥ 1,25 m / Ohm mm²
Specifik modstand	≤ 0,8 Ohm mm²/ m
Kortslutningsstrøm (AC 50 Hz/DC) (1 s; ≤ 300 °C)	4,2 kA
Standard	DIN EN 62561-2

Produkt 620903 blev tilføjet til notesblok.

Gå til notesblok

Produkt 620903 blev lagt I kurven.

Gå til webshoppen

artikelnr. 620902 TE 20 1500 AZ V4A

GTIN 4013364021914, CCT (EU): 85389099, Bruttovægt: 3.67 kg, VPE: 6.00 Pakkestørrelse

billeder

Open PDF

Yderligere information

CAD filer

Materiale: Rustfrit (V4A)
Materiale-nr.: 1.4571 / 1.4404 / 1.4401
Længde (spyd): 1500 mm
Diameter Ø: 20 mm
Kortslutningsstrøm (AC 50 Hz/DC): 4,2 kA
Standard: DIN EN 62561-2

fabrikat: DEHN
Type: TE 20 1500 AZ V4A
artikelnr.: 620902
eller tilsvarende

Certificater

Teksniske data

Materiale	Rustfrit (V4A)
Materiale-nr.	1.4571 / 1.4404 / 1.4401
Længde (spyd) (l1)	1500 mm
Diameter Ø (d1)	20 mm
Kortslutningsstrøm (AC 50 Hz/DC) (1 s; ≤ 300 °C)	4,2 kA
Standard	DIN EN 62561-2

Komponentbeskyttelse	Tysk patentnr. P 32 22 201.7
Materiale	Rustfrit (V4A)
Materiale-nr.	1.4571 / 1.4404 / 1.4401
Længde (spyd) (l1)	1500 mm
Diameter Ø (d1)	20 mm
Diameter (tap)	10 / 13 mm
Trækstyrke	500-730 N/mm²
Specifik ledeevne	≥ 1,25 m / Ohm mm²
Specifik modstand	≤ 0,8 Ohm mm²/ m
Kortslutningsstrøm (AC 50 Hz/DC) (1 s; ≤ 300 °C)	4,2 kA
Standard	DIN EN 62561-2

Produkt 620902 blev tilføjet til notesblok.

Gå til notesblok

Produkt 620902 blev lagt I kurven.

Gå til webshoppen
