Forgreningsplade

Høj kortslutningsstrøms-bæreevne på tilslutningspladen

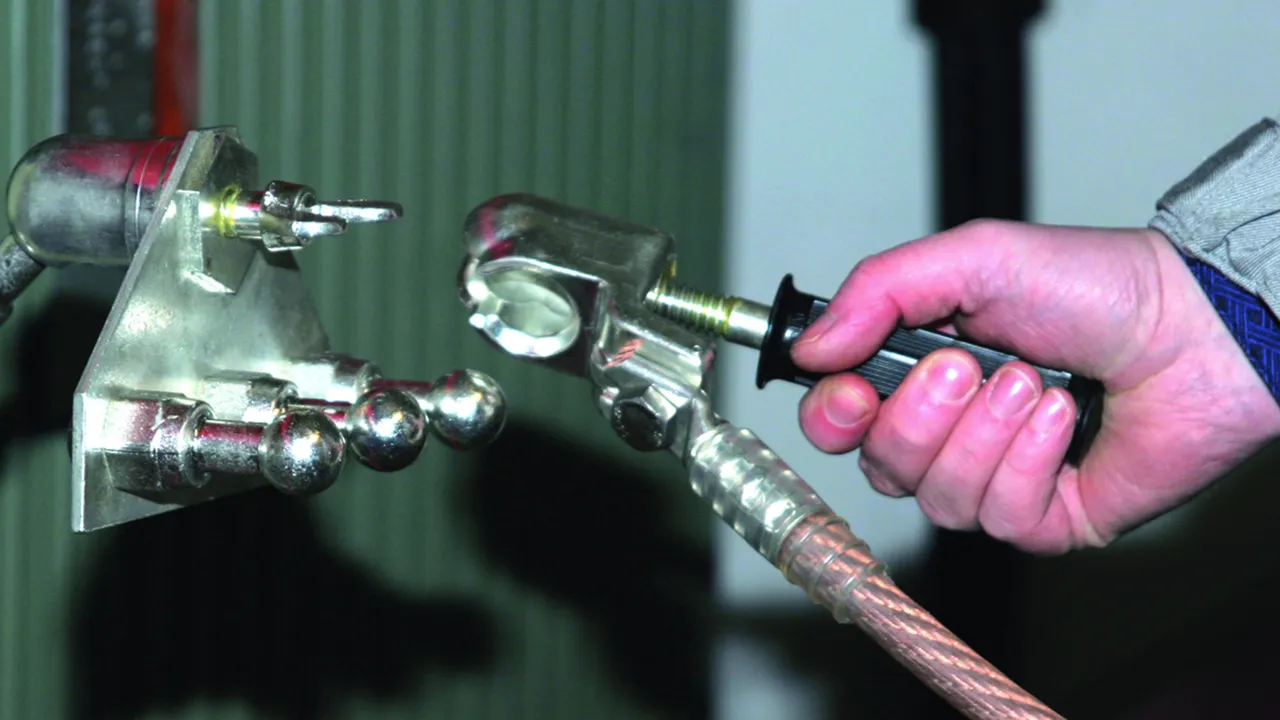

1-polet tilslutning af fase på forgreningspunkt
For tilslutning af 1-polede jordings- og kortslutningskæder til mastedele
Udførelse til kuglehoved Ø20 mm, Ø25 mm eller ringkravebolt Ø16 mm

Details

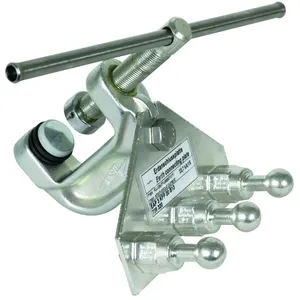

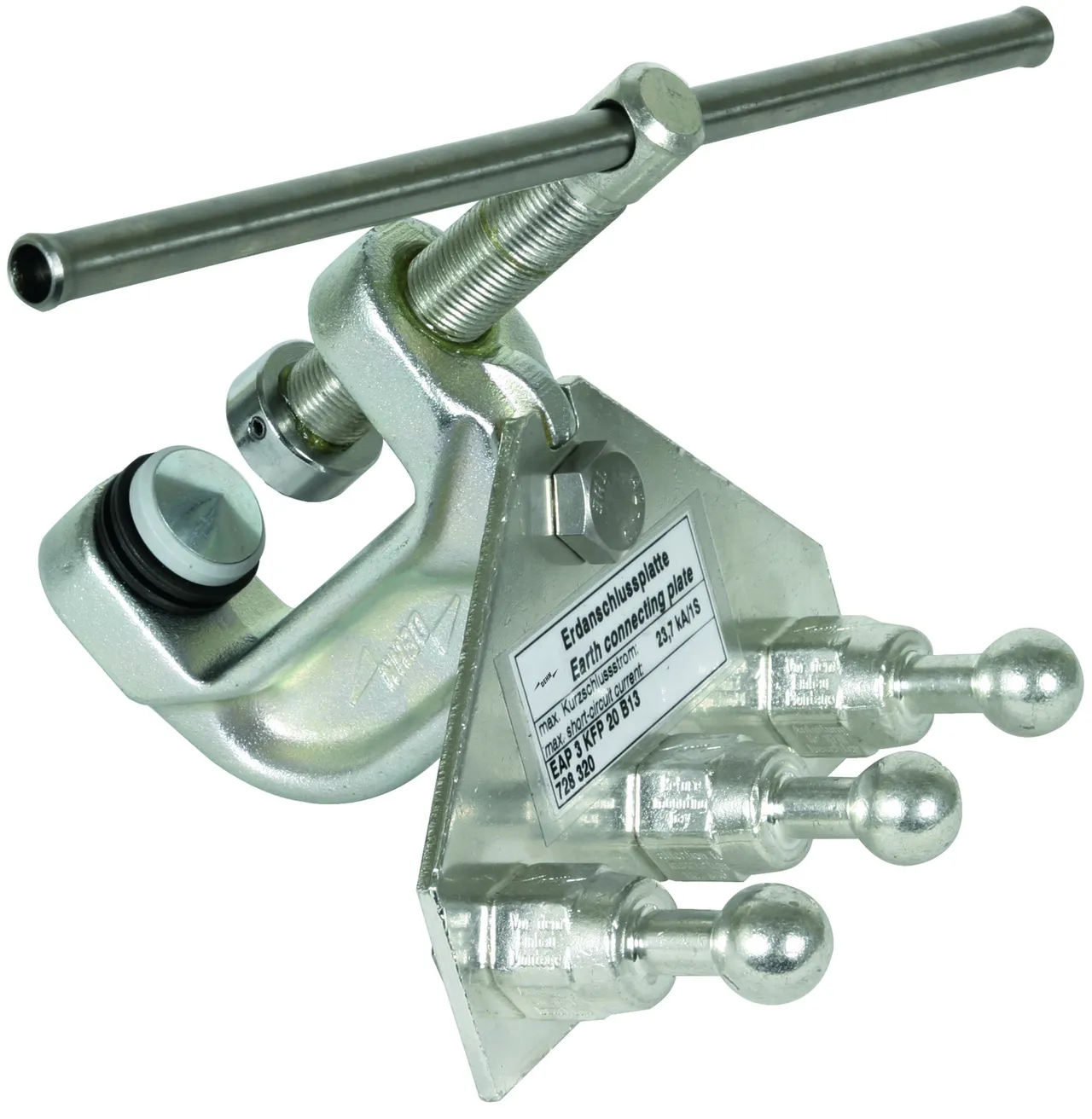

Skruetvingeklemme med drejemodhold monteret på forgreningsplade.

lorem ipsum — Skruetvingeklemme med drejemodhold monteret på forgreningsplade.

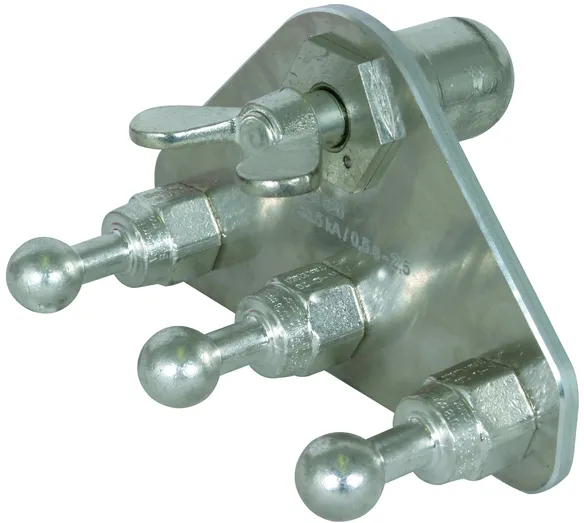

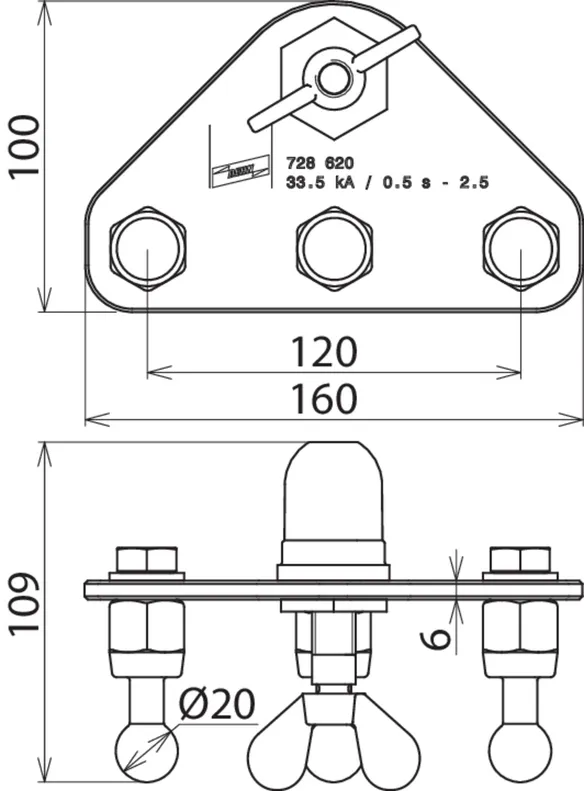

Med tre kuglehoveder og kuglehovedklemme

2 produkter

artikelnr. 728620 EAPA 3 KFP 20 KKH

GTIN 4013364147843, CCT (EU): 85359000, Bruttovægt: 1085.00 g, VPE: 1.00 Pakkestørrelse

forrige

billeder

Open PDF

Yderligere information

Tekniske data

Fastgørelsespunkt Ø	20 mm
Max. ledertværsnit Cu	120 mm²
Maks. kortslutningsstrøm I_k0,5 s	33,5 kA
Maks. kortslutningsstrøm I_k1 s	23,7 kA

Fastgørelsespunkt Ø	20 mm
Max. ledertværsnit Cu	120 mm²
Maks. kortslutningsstrøm I_k0,5 s	33,5 kA
Maks. kortslutningsstrøm I_k1 s	23,7 kA
Standard	EN/IEC 61230 (DIN VDE 0683-100) og fastgørelsespunkt efter DIN 48088-1
Material (plade)	Aluminium
Materiale (fastgørelsespunkt)	E-Cu/gal Sn
Materiale (gevindbolt)	Rustfrit A2-70

Produkt 728620 blev tilføjet til notesblok.

Gå til notesblok

Produkt 728620 blev lagt I kurven.

Gå til webshoppen

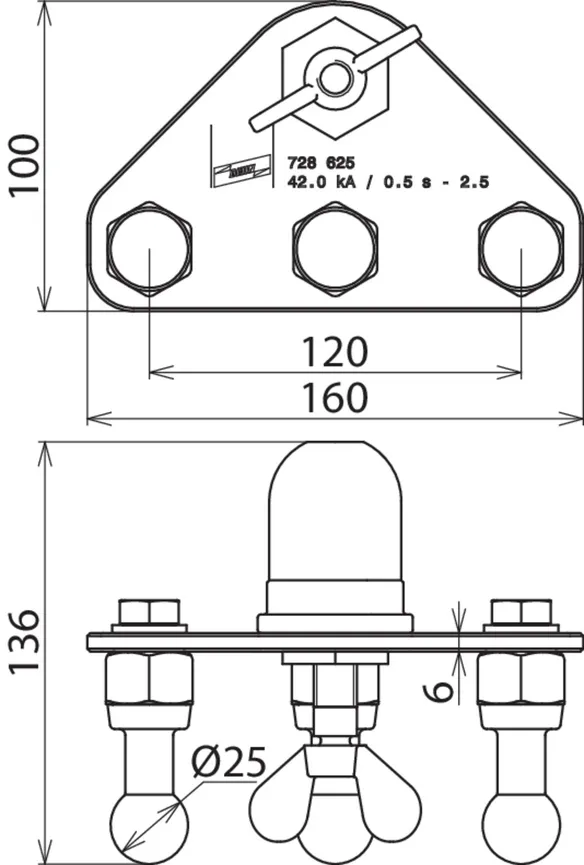

artikelnr. 728625 EAPA 3 KFP 25 KKH

GTIN 4013364147867, CCT (EU): 85359000, Bruttovægt: 1084.00 g, VPE: 1.00 Pakkestørrelse

forrige

billeder

Open PDF

Yderligere information

Tekniske data

Fastgørelsespunkt Ø	25 mm
Max. ledertværsnit Cu	150 mm²
Maks. kortslutningsstrøm I_k0,5 s	42,0 kA
Maks. kortslutningsstrøm I_k1 s	29,6 kA

Fastgørelsespunkt Ø	25 mm
Max. ledertværsnit Cu	150 mm²
Maks. kortslutningsstrøm I_k0,5 s	42,0 kA
Maks. kortslutningsstrøm I_k1 s	29,6 kA
Standard	EN/IEC 61230 (DIN VDE 0683-100) og fastgørelsespunkt efter DIN 48088-1
Material (plade)	Aluminium
Materiale (fastgørelsespunkt)	E-Cu/gal Sn
Materiale (gevindbolt)	Rustfrit A2-70

Produkt 728625 blev tilføjet til notesblok.

Gå til notesblok

Produkt 728625 blev lagt I kurven.

Gå til webshoppen

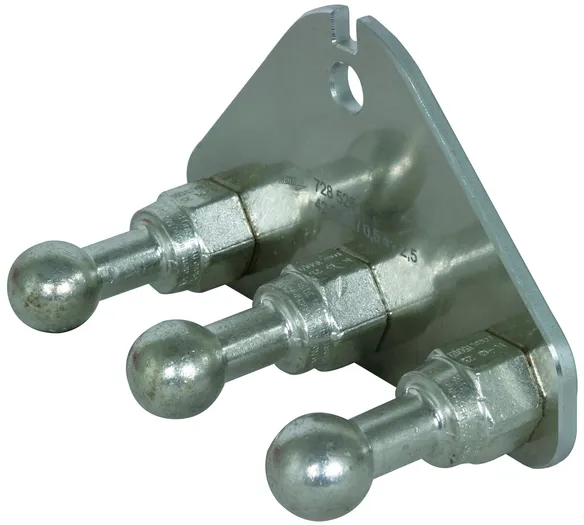

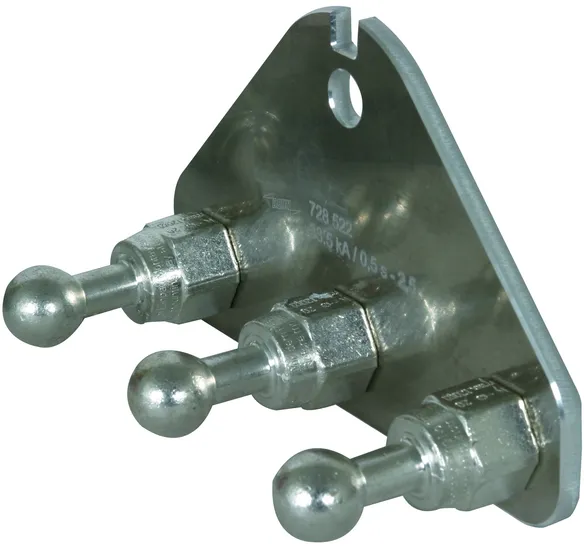

Med tre kuglehoveder

Til montage på jordingsklemmer med drejemodhold (PK1).

2 produkter

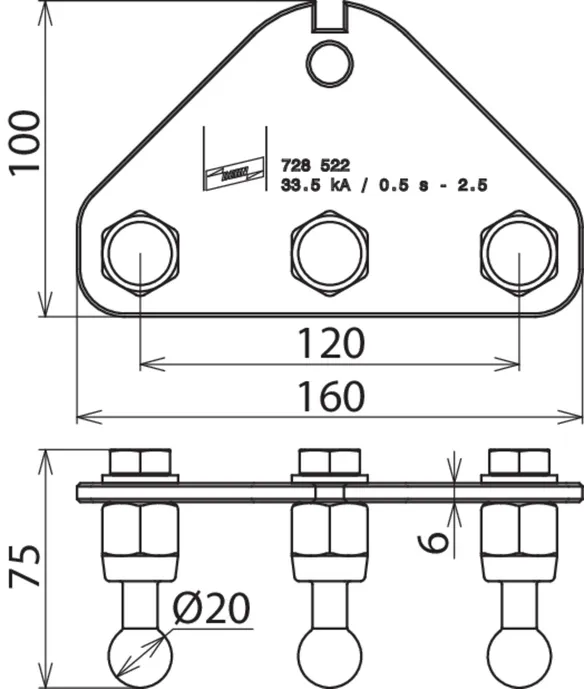

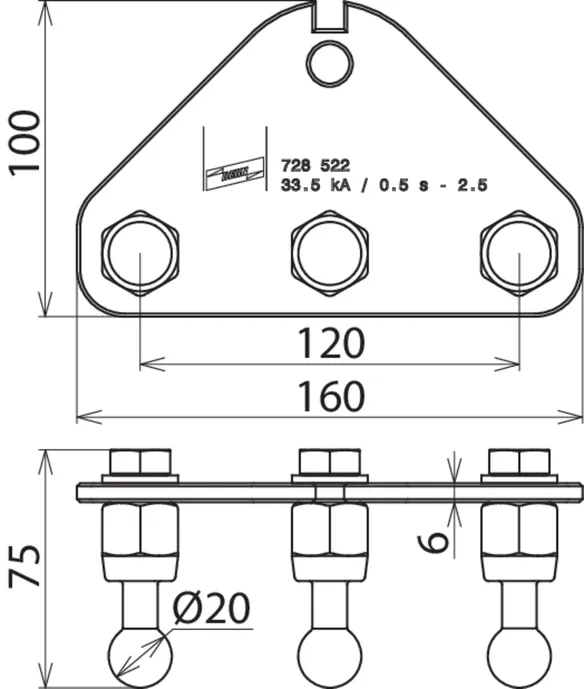

artikelnr. 728522 EAPA 3 KFP 20 B13

GTIN 4013364147874, CCT (EU): 85359000, Bruttovægt: 756.00 g, VPE: 1.00 Pakkestørrelse

forrige

billeder

Open PDF

Yderligere information

Tekniske data

Fastgørelsespunkt Ø	20 mm
Max. ledertværsnit Cu	120 mm²
Maks. kortslutningsstrøm I_k0,5 s	33,5 kA
Maks. kortslutningsstrøm I_k1 s	23,7 kA

Fastgørelsespunkt Ø	20 mm
Max. ledertværsnit Cu	120 mm²
Maks. kortslutningsstrøm I_k0,5 s	33,5 kA
Maks. kortslutningsstrøm I_k1 s	23,7 kA
Standard	EN/IEC 61230 (DIN VDE 0683-100) og fastgørelsespunkt efter DIN 48088-1
Material (plade)	Aluminium
Materiale (fastgørelsespunkt)	E-Cu/gal Sn
Materiale (gevindbolt)	Rustfrit A2-70

Produkt 728522 blev tilføjet til notesblok.

Gå til notesblok

Produkt 728522 blev lagt I kurven.

Gå til webshoppen

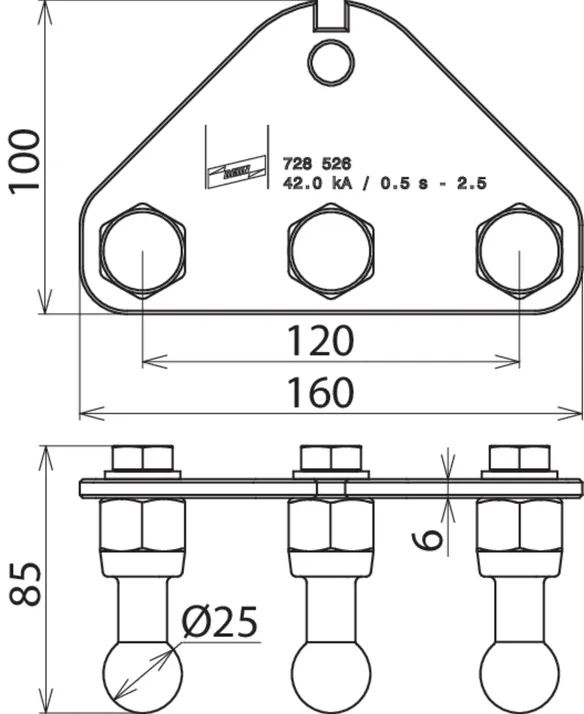

artikelnr. 728526 EAPA 3 KFP 25 B13

GTIN 4013364147881, CCT (EU): 85359000, Bruttovægt: 1014.00 g, VPE: 1.00 Pakkestørrelse

forrige

billeder

Open PDF

Yderligere information

Tekniske data

Fastgørelsespunkt Ø	25 mm
Max. ledertværsnit Cu	150 mm²
Maks. kortslutningsstrøm I_k0,5 s	42,0 kA
Maks. kortslutningsstrøm I_k1 s	29,6 kA

Fastgørelsespunkt Ø	25 mm
Max. ledertværsnit Cu	150 mm²
Maks. kortslutningsstrøm I_k0,5 s	42,0 kA
Maks. kortslutningsstrøm I_k1 s	29,6 kA
Standard	EN/IEC 61230 (DIN VDE 0683-100) og fastgørelsespunkt efter DIN 48088-1
Material (plade)	Aluminium
Materiale (fastgørelsespunkt)	E-Cu/gal Sn
Materiale (gevindbolt)	Rustfrit A2-70

Produkt 728526 blev tilføjet til notesblok.

Gå til notesblok

Produkt 728526 blev lagt I kurven.

Gå til webshoppen

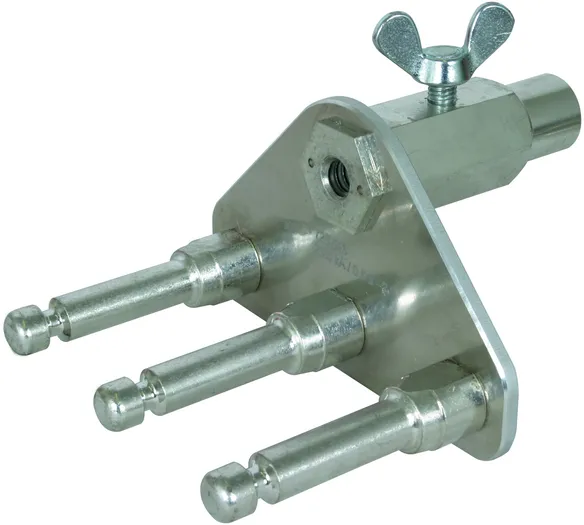

Med tre ringkravebolte og ringkraveklemme

1 produkt

artikelnr. 728516 EAPA 3 RN 16 EAB

GTIN 4013364147898, CCT (EU): 85359000, Bruttovægt: 1.54 kg, VPE: 1.00 Pakkestørrelse

forrige

billeder

Open PDF

Yderligere information

Tekniske data

Fastgørelsespunkt Ø	16 mm
Max. ledertværsnit Cu	95 mm²
Maks. kortslutningsstrøm I_k0,5 s	26,5 kA
Maks. kortslutningsstrøm I_k1 s	18,7 kA

Fastgørelsespunkt Ø	16 mm
Max. ledertværsnit Cu	95 mm²
Maks. kortslutningsstrøm I_k0,5 s	26,5 kA
Maks. kortslutningsstrøm I_k1 s	18,7 kA
Standard	EN/IEC 61230 (DIN VDE 0683-100) og fastgørelsespunkt efter DIN 48088-1
Material (plade)	Aluminium
Materiale (fastgørelsespunkt)	Messing (CuNi2Si) / gal Sn
Materiale (gevindbolt)	Rustfrit A2-70

Produkt 728516 blev tilføjet til notesblok.

Gå til notesblok

Produkt 728516 blev lagt I kurven.

Gå til webshoppen

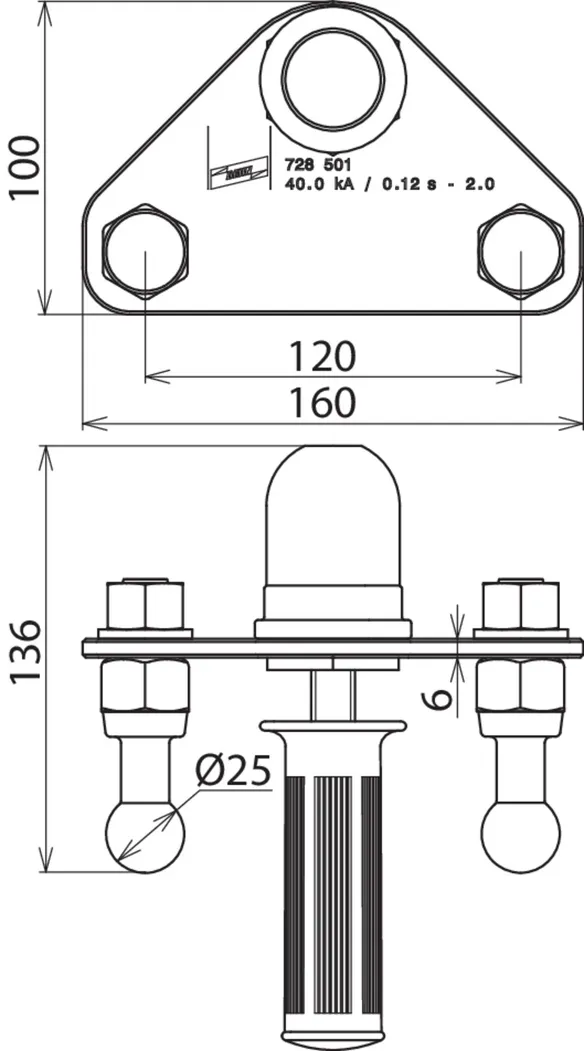

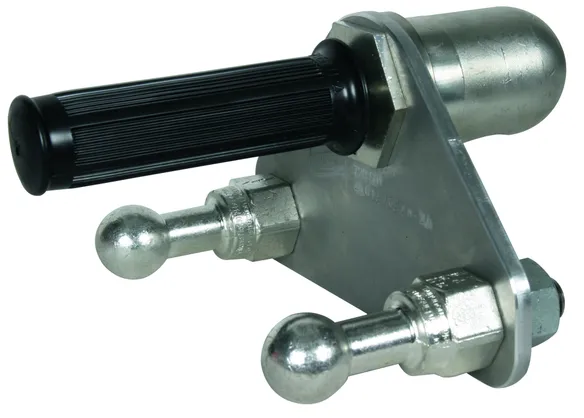

Med to kuglehoveder og kuglehovedklemme

Med justerbar kuglehovedklemme (Ø25 mm) og håndtag af kunststof.
Til sammenkobling af to 1-polede jordings- og kortslutningskæder og tilslutning af et kuglehoved (Ø25 mm).

1 produkt

artikelnr. 728501 EAP 2 25 KKH HG

GTIN 4013364079618, CCT (EU): 85359000, Bruttovægt: 1015.00 g, VPE: 1.00 Pakkestørrelse

billeder

Open PDF

Yderligere information

Tekniske data

Fastgørelsespunkt Ø	25 mm
DB tegnings-nr.	3 Ebgw 01.66
DB materiale-nr.	157 540

Fastgørelsespunkt Ø	25 mm
Dimensioner	160 x 100 x 6 mm
DB tegnings-nr.	3 Ebgw 01.66
DB materiale-nr.	157 540
Standard	EN/IEC 61230 (DIN VDE 0683-100) og DIN 48088-1
Material (plade)	Aluminium
Materiale (fastgørelsespunkt)	E-Cu/gal Sn
Materiale (gevindbolt)	Rustfrit A2-70

Produkt 728501 blev tilføjet til notesblok.

Gå til notesblok

Produkt 728501 blev lagt I kurven.

Gå til webshoppen

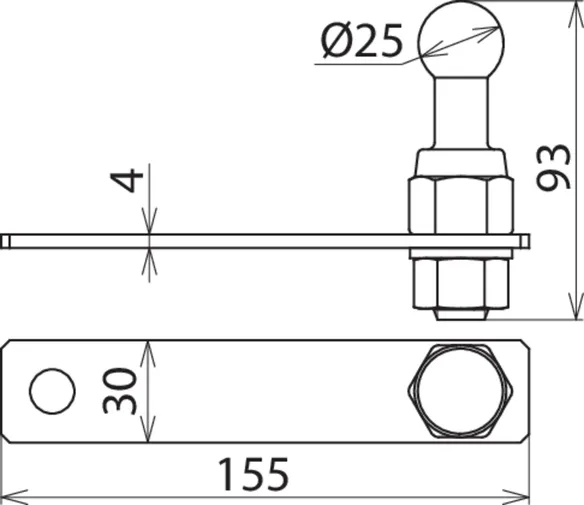

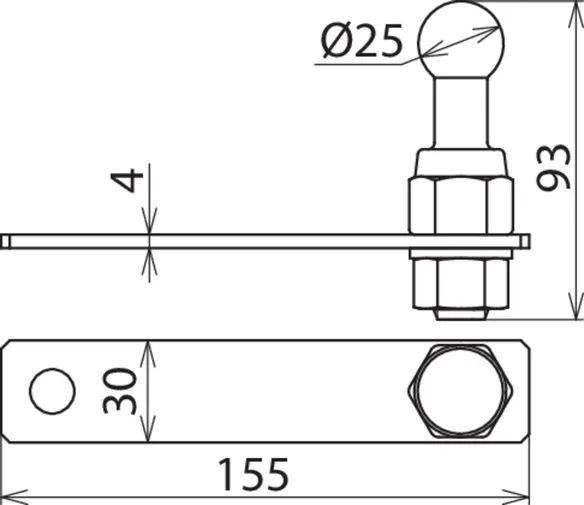

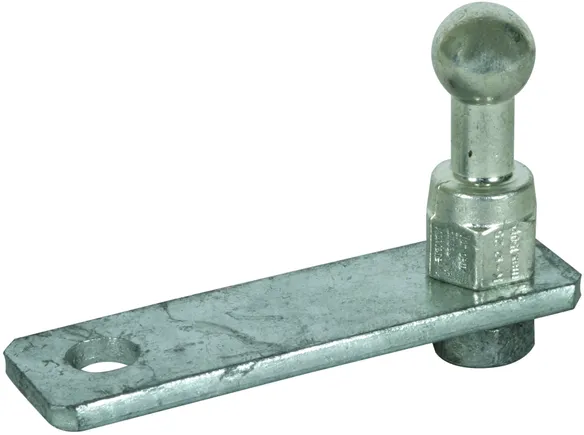

Tilslutningslaske med ét kuglehoved

For tilslutning til sikringsholder.

1 produkt

artikelnr. 728503 EAP 25 SIT US OL

GTIN 4013364079564, CCT (EU): 85359000, Bruttovægt: 453.00 g, VPE: 1.00 Pakkestørrelse

billeder

Open PDF

Yderligere information

Tekniske data

Fastgørelsespunkt Ø	25 mm
DB tegnings-nr.	4 Ebgw 01.60
DB materiale-nr.	157 545

Fastgørelsespunkt Ø	25 mm
Dimensioner	155 x 30 x 4 mm
DB tegnings-nr.	4 Ebgw 01.60
DB materiale-nr.	157 545
Standard	EN/IEC 61230 (DIN VDE 0683-100) og DIN 48088-1
Materiale (tilslutningslaske)	E-Cu/gal Sn
Materiale (fastgørelsespunkt)	E-Cu/gal Sn
Materiale (gevindbolt)	Rustfrit A2-70

Produkt 728503 blev tilføjet til notesblok.

Gå til notesblok

Produkt 728503 blev lagt I kurven.

Gå til webshoppen

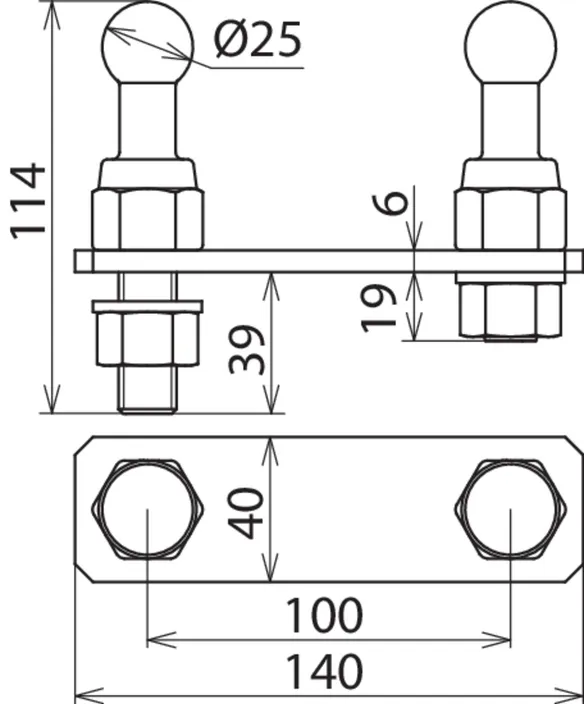

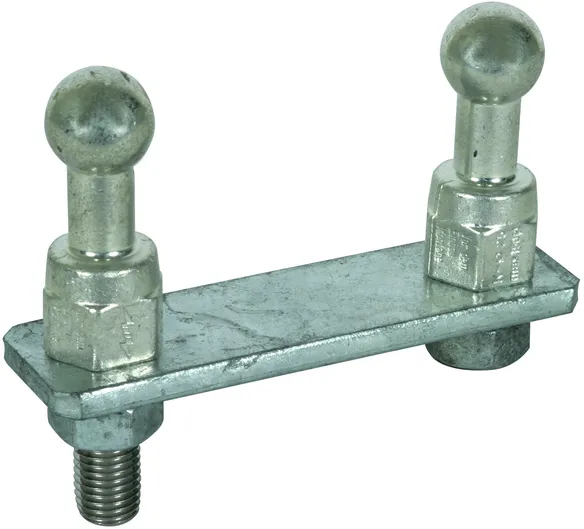

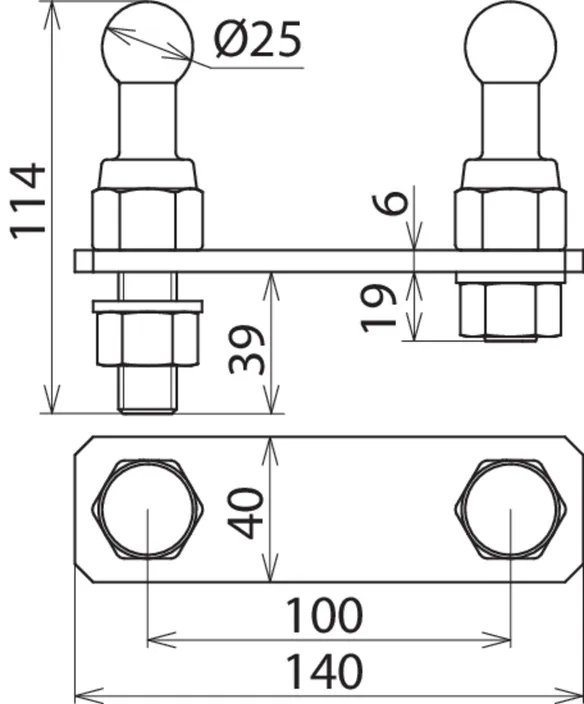

Tilslutningslaske med to kuglehoveder

For tilslutning til mast.

1 produkt

artikelnr. 728502 EAP 2 25 MA US OL

GTIN 4013364079571, CCT (EU): 85359000, Bruttovægt: 708.00 g, VPE: 1.00 Pakkestørrelse

billeder

Open PDF

Yderligere information

Tekniske data

Fastgørelsespunkt Ø	25 mm
DB tegnings-nr.	3 Ebgw 01.61
DB materiale-nr.	157 548

Fastgørelsespunkt Ø	25 mm
Dimensioner	140 x 40 x 6 mm
DB tegnings-nr.	3 Ebgw 01.61
DB materiale-nr.	157 548
Standard	EN/IEC 61230 (DIN VDE 0683-100) og DIN 48088-1
Materiale (tilslutningslaske)	St / tZn
Materiale (fastgørelsespunkt)	E-Cu/gal Sn
Materiale (gevindbolt)	Rustfrit A2-70

Produkt 728502 blev tilføjet til notesblok.

Gå til notesblok

Produkt 728502 blev lagt I kurven.

Gå til webshoppen
