Fastgørelsespunkt

For tilslutning af jordingsbøsning eller jordingsplade efter DIN 48088-2

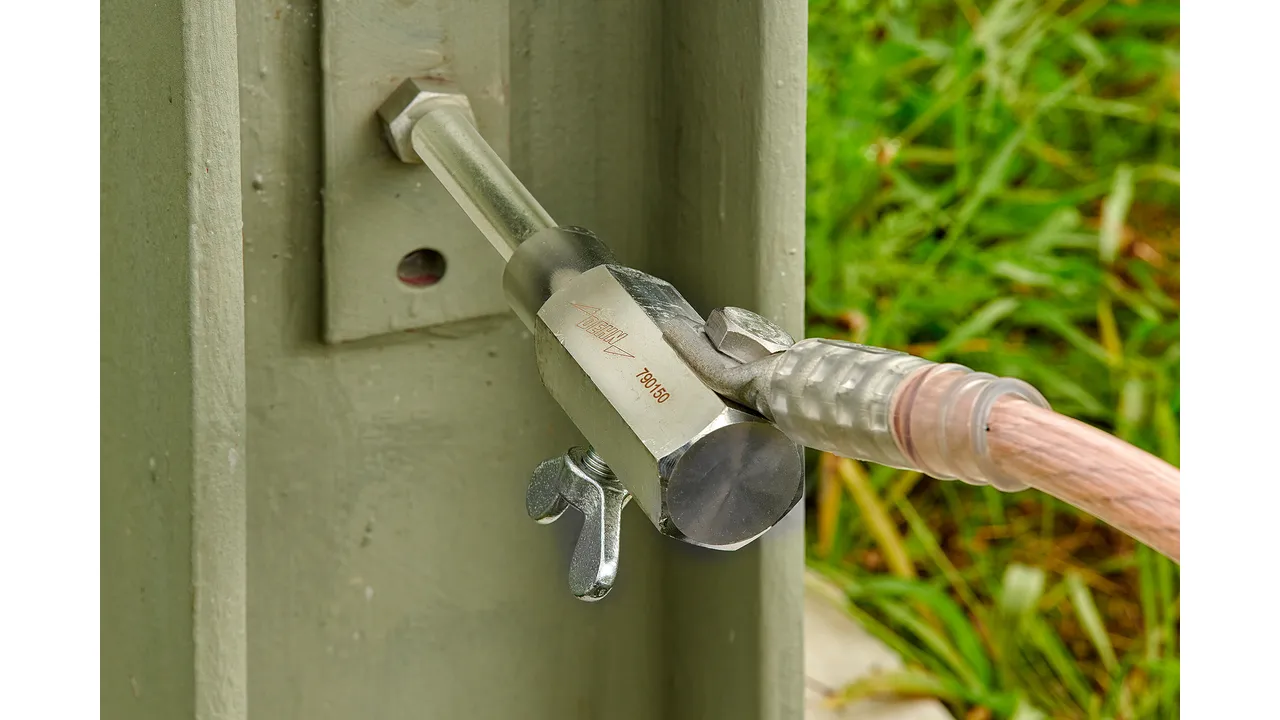

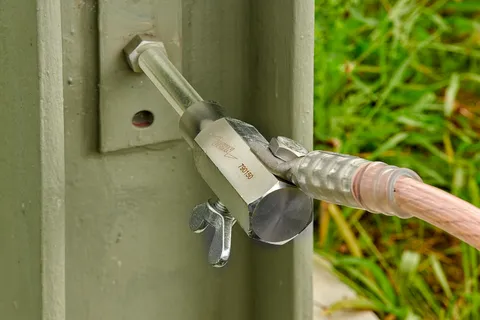

Til jordsidet svejsning eller boltmontage for tilslutning af jordklemme med vingemøtrik eller -skrue

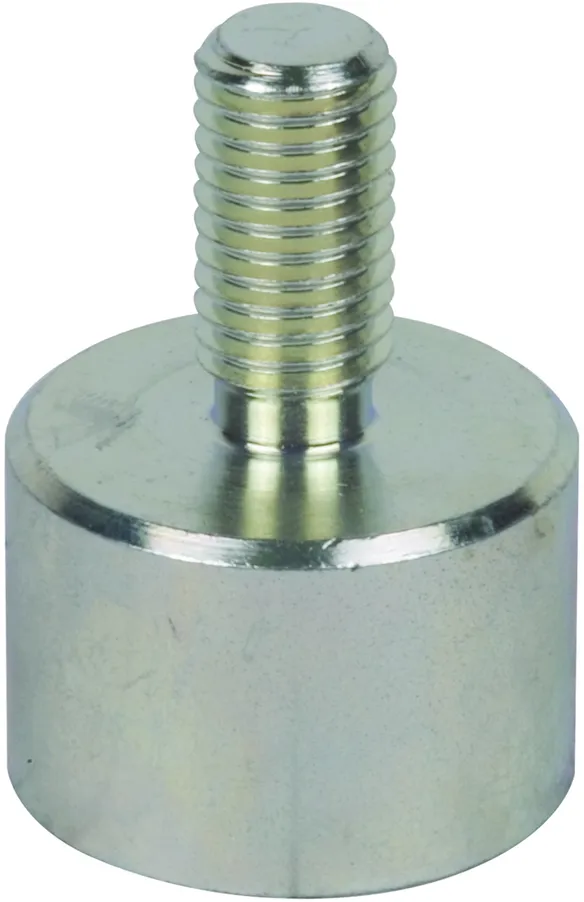

Tilslutningsstykke med gevindbolt M12 eller M16

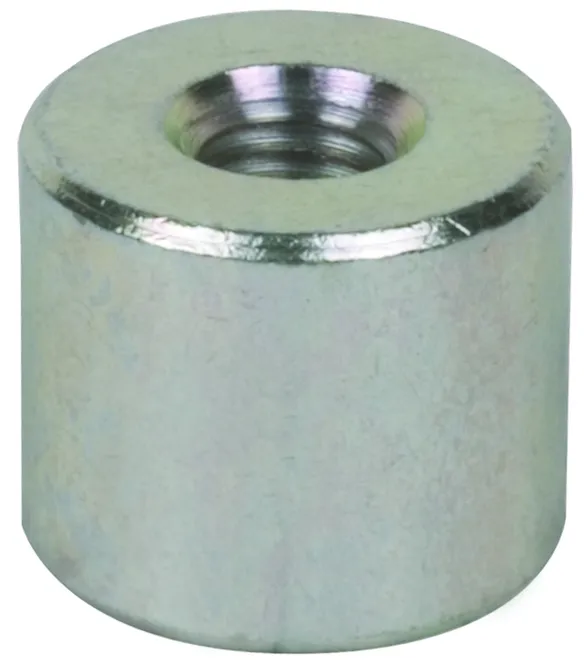

Indvendigt gevind i M12 eller M16

Details

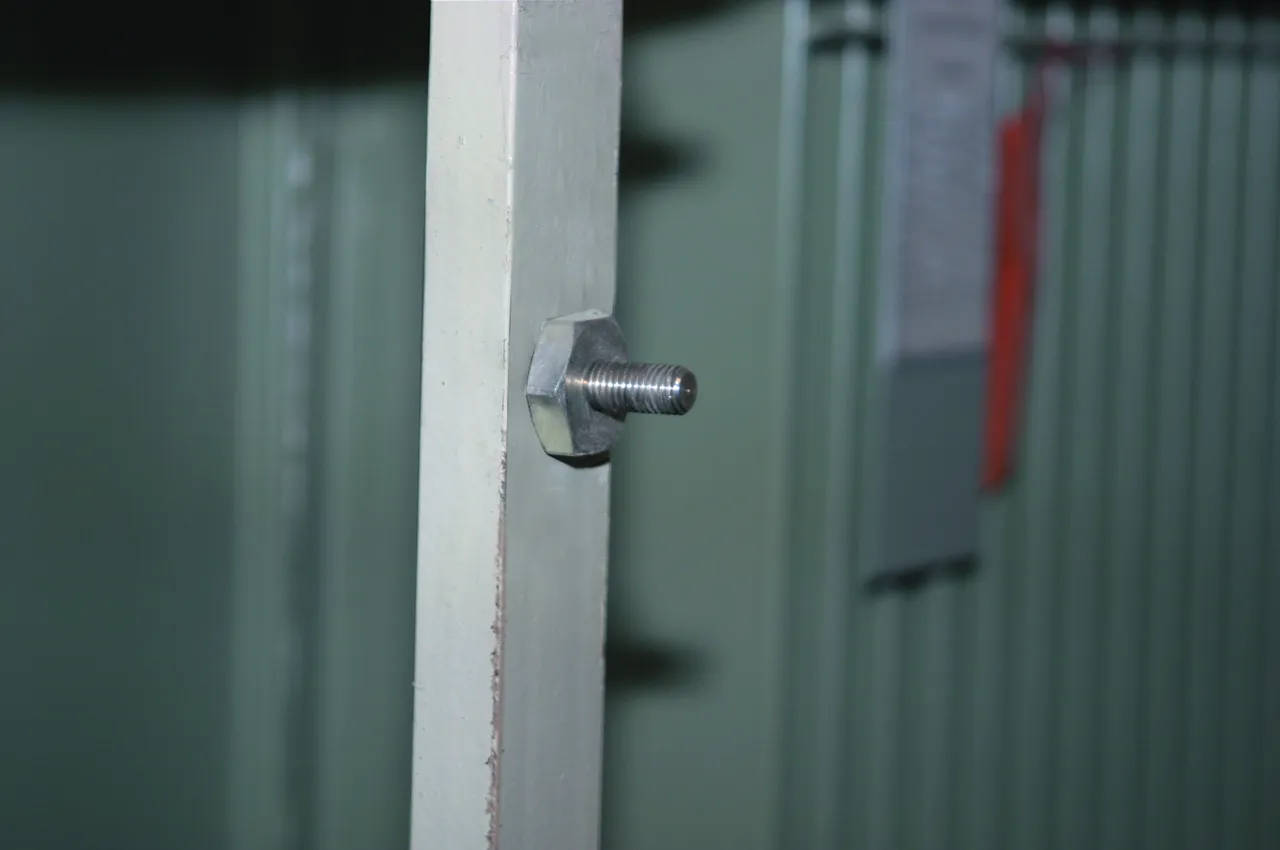

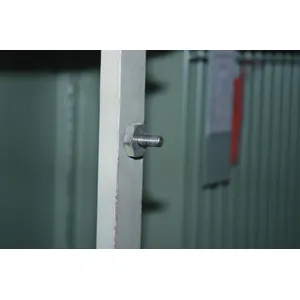

Jordingspunkt til boltmontage på jordsiden.

lorem ipsum — Jordingspunkt til boltmontage på jordsiden.

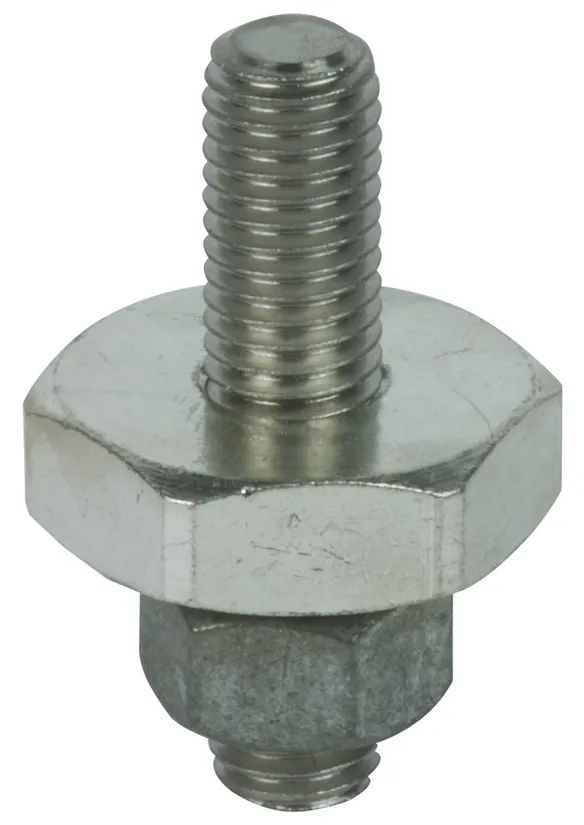

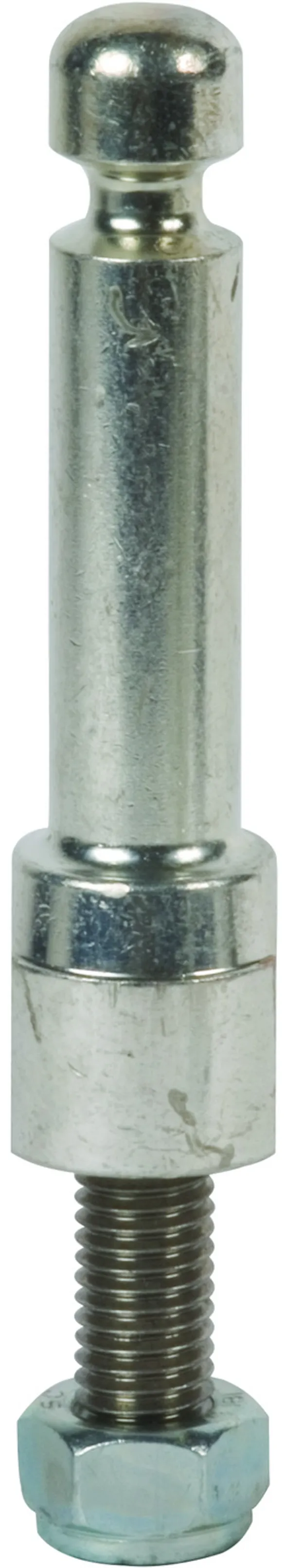

Ringkravebolt, med gevindbolt og møtrik

2 produkter

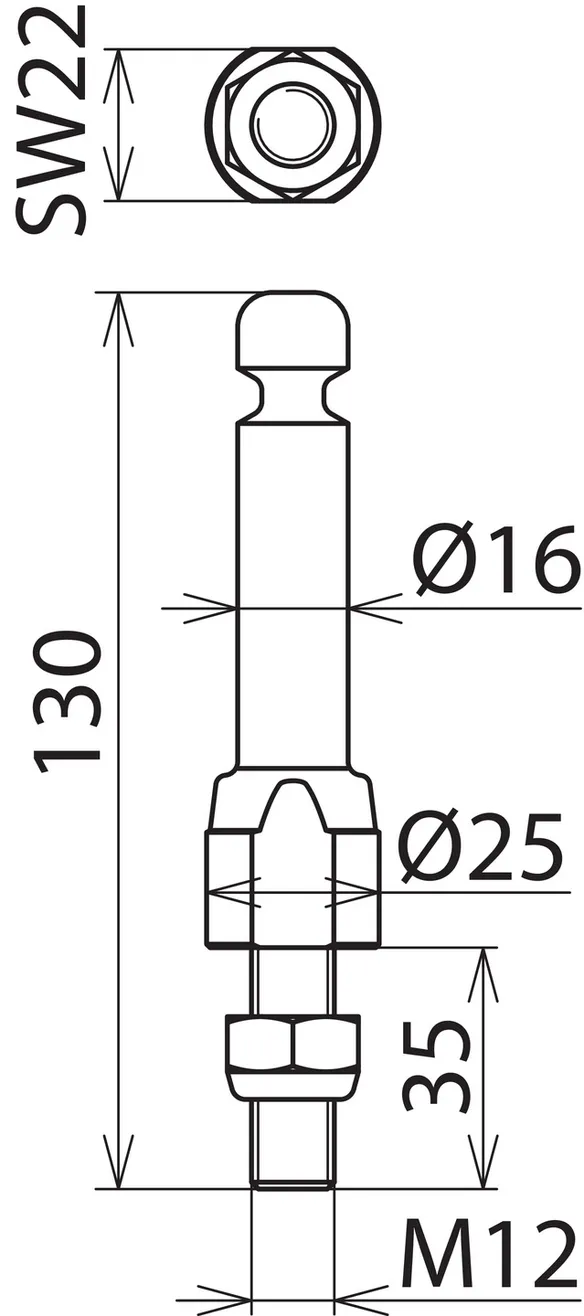

artikelnr. 790251 EFP 16 RN M12 35 SSM

GTIN 4013364089501, CCT (EU): 85359000, Bruttovægt: 248.00 g, VPE: 1.00 Pakkestørrelse

billeder

Open PDF

Yderligere information

Tekniske data

Dimensioner	M12 x 35 mm
Diameter	16 mm
Nøglevidde	22 mm
Max. ledertværsnit Cu	150 mm²
Maks. kortslutningsstrøm I_k0,5 s	42,0^*) kA
Maks. kortslutningsstrøm I_k1 s	29,6^*) kA
Materiale	Messing (CuNi2Si) / gal Sn
Materiale (gevindbolt)	Rustfrit A2-70
Materiale (møtrik)	DIN 985-M12-8 / gal Zn
^*) For jordings- og kortslutningskæder med kabellængde > 4000 mm: 26,5 kA / 0,5 s (18,7 kA / 1 s)

Dimensioner	M12 x 35 mm
Diameter	16 mm
Nøglevidde	22 mm
Max. ledertværsnit Cu	150 mm²
Maks. kortslutningsstrøm I_k0,5 s	42,0^*) kA
Maks. kortslutningsstrøm I_k1 s	29,6^*) kA
Standard	EN/IEC 61230 (DIN VDE 0683-100) og DIN 48088-2
Materiale	Messing (CuNi2Si) / gal Sn
Materiale (gevindbolt)	Rustfrit A2-70
Materiale (møtrik)	DIN 985-M12-8 / gal Zn
Tilspændingsmoment	50 ... 65 Nm
^*) For jordings- og kortslutningskæder med kabellængde > 4000 mm: 26,5 kA / 0,5 s (18,7 kA / 1 s)

Produkt 790251 blev tilføjet til notesblok.

Gå til notesblok

Produkt 790251 blev lagt I kurven.

Gå til webshoppen

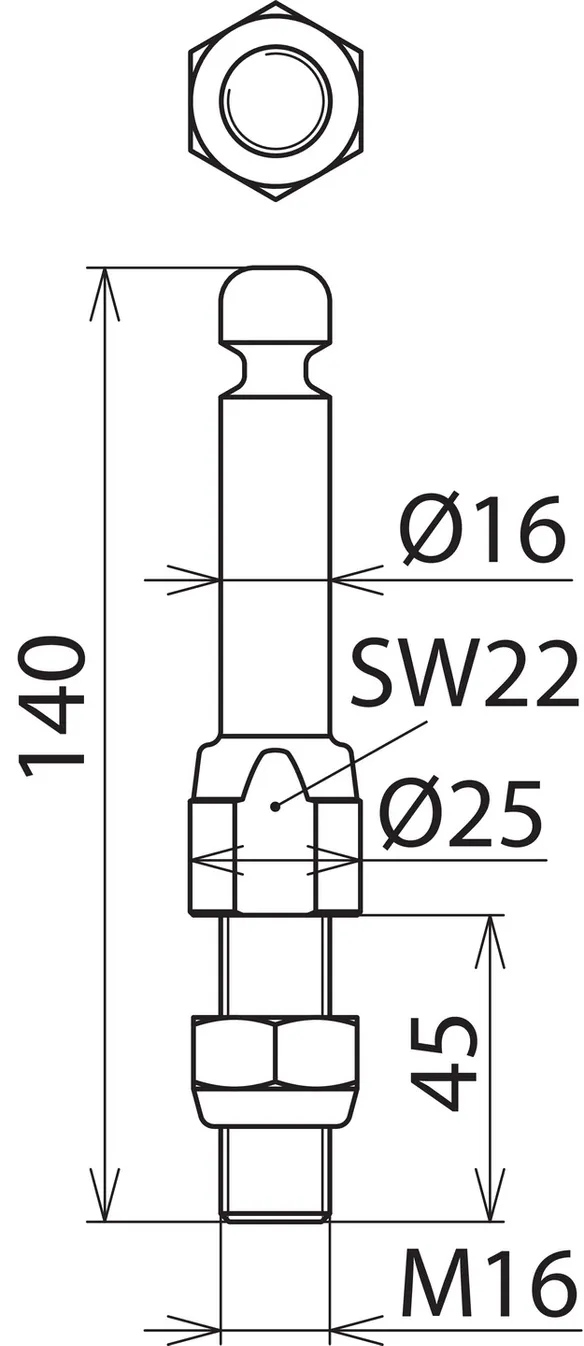

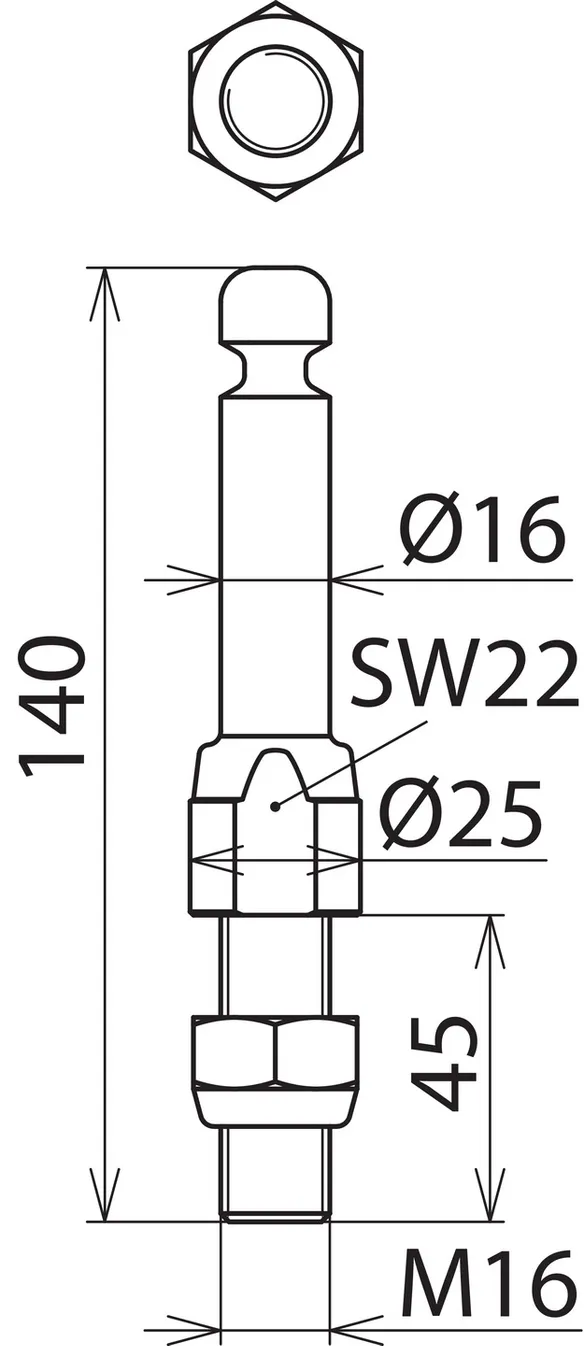

artikelnr. 790261 EFP 16 RN M16 45 SSM

GTIN 4013364089525, CCT (EU): 85359000, Bruttovægt: 277.00 g, VPE: 1.00 Pakkestørrelse

billeder

Open PDF

Yderligere information

Tekniske data

Dimensioner	M16 x 45 mm
Diameter	16 mm
Nøglevidde	22 mm
Max. ledertværsnit Cu	150 mm²
Maks. kortslutningsstrøm I_k0,5 s	42,0^*) kA
Maks. kortslutningsstrøm I_k1 s	29,6^*) kA
Materiale	Messing (CuNi2Si) / gal Sn
Materiale (gevindbolt)	Rustfrit A2-70
Materiale (møtrik)	DIN 985-M16-8 / gal Zn
^*) For jordings- og kortslutningskæder med kabellængde > 4000 mm: 26,5 kA / 0,5 s (18,7 kA / 1 s)

Dimensioner	M16 x 45 mm
Diameter	16 mm
Nøglevidde	22 mm
Max. ledertværsnit Cu	150 mm²
Maks. kortslutningsstrøm I_k0,5 s	42,0^*) kA
Maks. kortslutningsstrøm I_k1 s	29,6^*) kA
Standard	EN/IEC 61230 (DIN VDE 0683-100) og DIN 48088-2
Materiale	Messing (CuNi2Si) / gal Sn
Materiale (gevindbolt)	Rustfrit A2-70
Materiale (møtrik)	DIN 985-M16-8 / gal Zn
Tilspændingsmoment	100 ... 110 Nm
^*) For jordings- og kortslutningskæder med kabellængde > 4000 mm: 26,5 kA / 0,5 s (18,7 kA / 1 s)

Produkt 790261 blev tilføjet til notesblok.

Gå til notesblok

Produkt 790261 blev lagt I kurven.

Gå til webshoppen

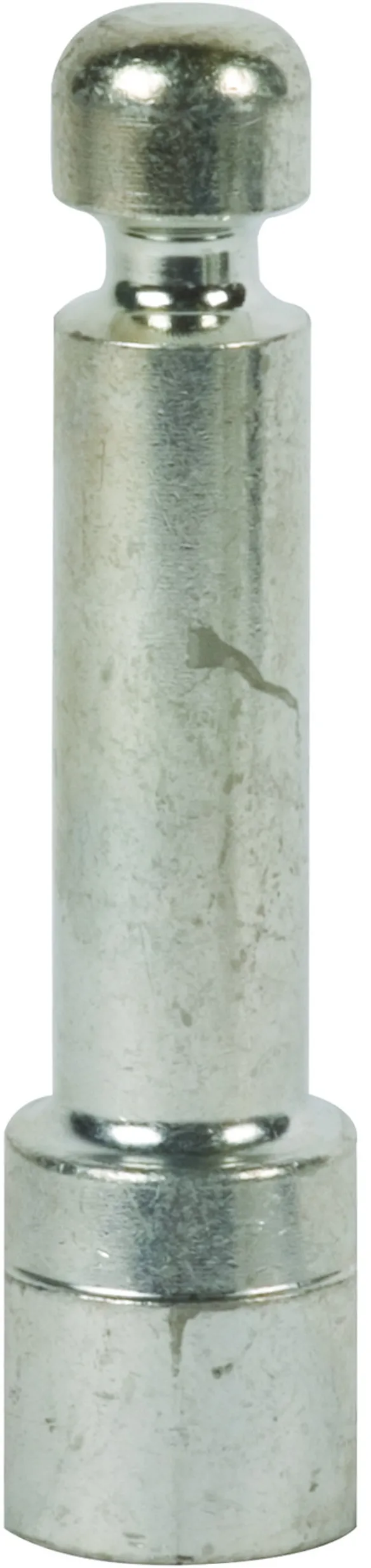

Ringkravebolt, med indvendigt gevind

2 produkter

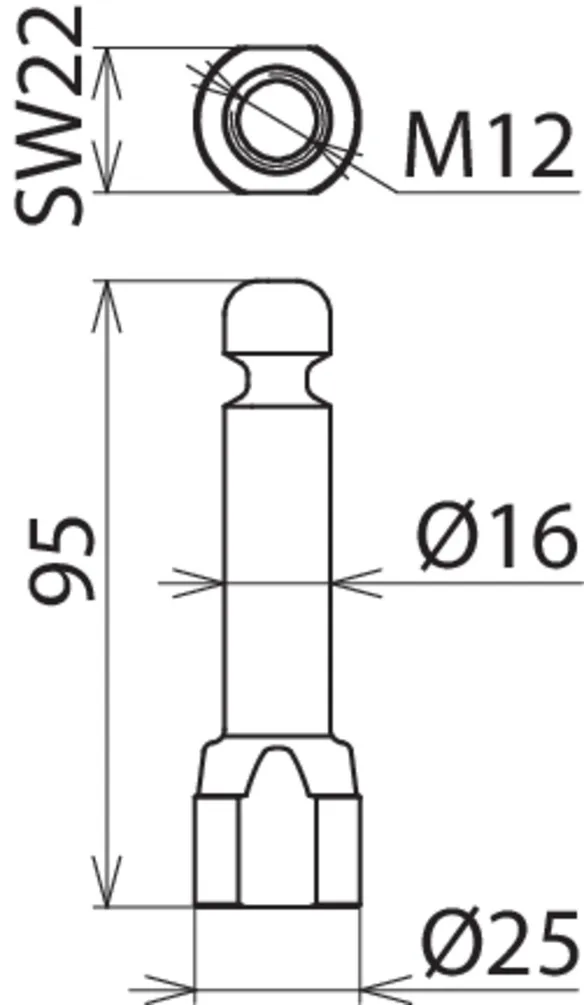

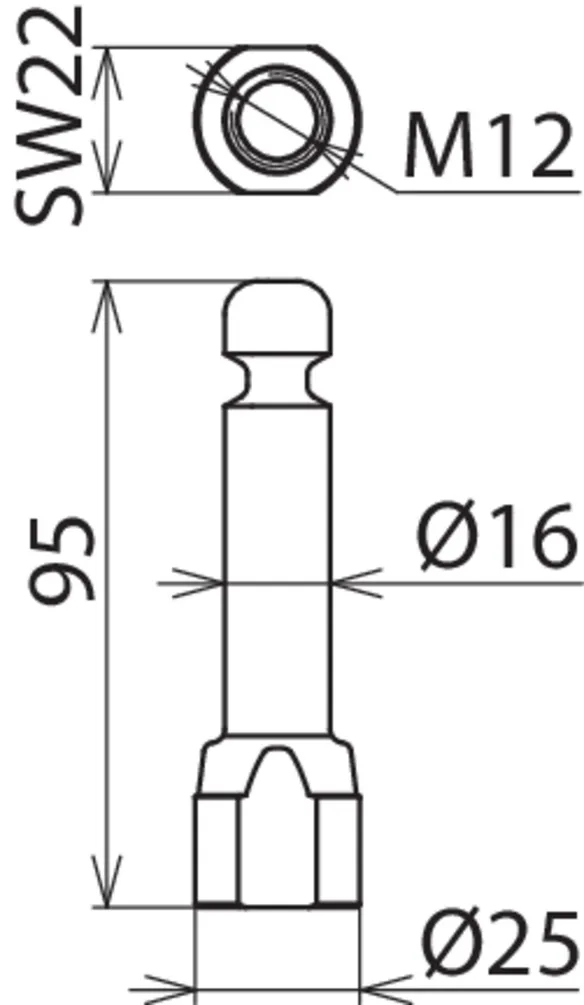

artikelnr. 790250 EFP 16 RN M12

GTIN 4013364089495, CCT (EU): 85359000, Bruttovægt: 193.00 g, VPE: 1.00 Pakkestørrelse

billeder

Open PDF

Yderligere information

Tekniske data

Dimensioner	M12
Diameter	16 mm
Nøglevidde	22 mm
Max. ledertværsnit Cu	150 mm²
Maks. kortslutningsstrøm I_k0,5 s	42,0^*) kA
Maks. kortslutningsstrøm I_k1 s	29,6^*) kA
Materiale	Messing (CuNi2Si) / gal Sn
^*) For jordings- og kortslutningskæder med kabellængde > 4000 mm: 26,5 kA / 0,5 s (18,7 kA / 1 s)

Dimensioner	M12
Diameter	16 mm
Nøglevidde	22 mm
Max. ledertværsnit Cu	150 mm²
Maks. kortslutningsstrøm I_k0,5 s	42,0^*) kA
Maks. kortslutningsstrøm I_k1 s	29,6^*) kA
Standard	EN/IEC 61230 (DIN VDE 0683-100) og DIN 48088-2
Materiale	Messing (CuNi2Si) / gal Sn
^*) For jordings- og kortslutningskæder med kabellængde > 4000 mm: 26,5 kA / 0,5 s (18,7 kA / 1 s)

Produkt 790250 blev tilføjet til notesblok.

Gå til notesblok

Produkt 790250 blev lagt I kurven.

Gå til webshoppen

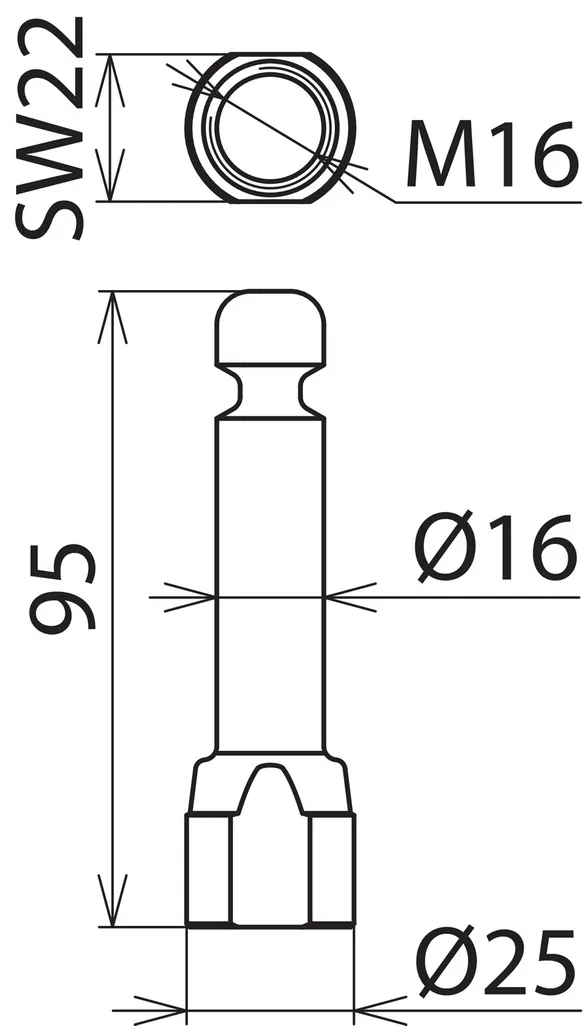

artikelnr. 790260 EFP 16 RN M16

GTIN 4013364089518, CCT (EU): 85359000, Bruttovægt: 180.00 g, VPE: 1.00 Pakkestørrelse

billeder

Open PDF

Yderligere information

Tekniske data

Dimensioner	M16
Diameter	16 mm
Nøglevidde	22 mm
Max. ledertværsnit Cu	150 mm²
Maks. kortslutningsstrøm I_k0,5 s	42,0^*) kA
Maks. kortslutningsstrøm I_k1 s	29,6^*) kA
Materiale	Messing (CuNi2Si) / gal Sn
^*) For jordings- og kortslutningskæder med kabellængde > 4000 mm: 26,5 kA / 0,5 s (18,7 kA / 1 s)

Dimensioner	M16
Diameter	16 mm
Nøglevidde	22 mm
Max. ledertværsnit Cu	150 mm²
Maks. kortslutningsstrøm I_k0,5 s	42,0^*) kA
Maks. kortslutningsstrøm I_k1 s	29,6^*) kA
Standard	EN/IEC 61230 (DIN VDE 0683-100) og DIN 48088-2
Materiale	Messing (CuNi2Si) / gal Sn
^*) For jordings- og kortslutningskæder med kabellængde > 4000 mm: 26,5 kA / 0,5 s (18,7 kA / 1 s)
