DEHNguard 5 kA

Høj pålidelighed med aflederovervågningen "Termodynamisk Kontrol"
Nem installation of eftermontering pga. det smalle design (bredde på 18 / 36 mm)
Anvendelsesoptimeret afledeevne på 5 kA (I_n) / 15 kA (I_max) (8/20 µs) pr. pol
Energetisk koordinerbar med andre afledere i Red/Line-serien
Funktions-/fejlvisning ved grøn/rød markering
Vibrations- og stødtestet efter EN 600068-2

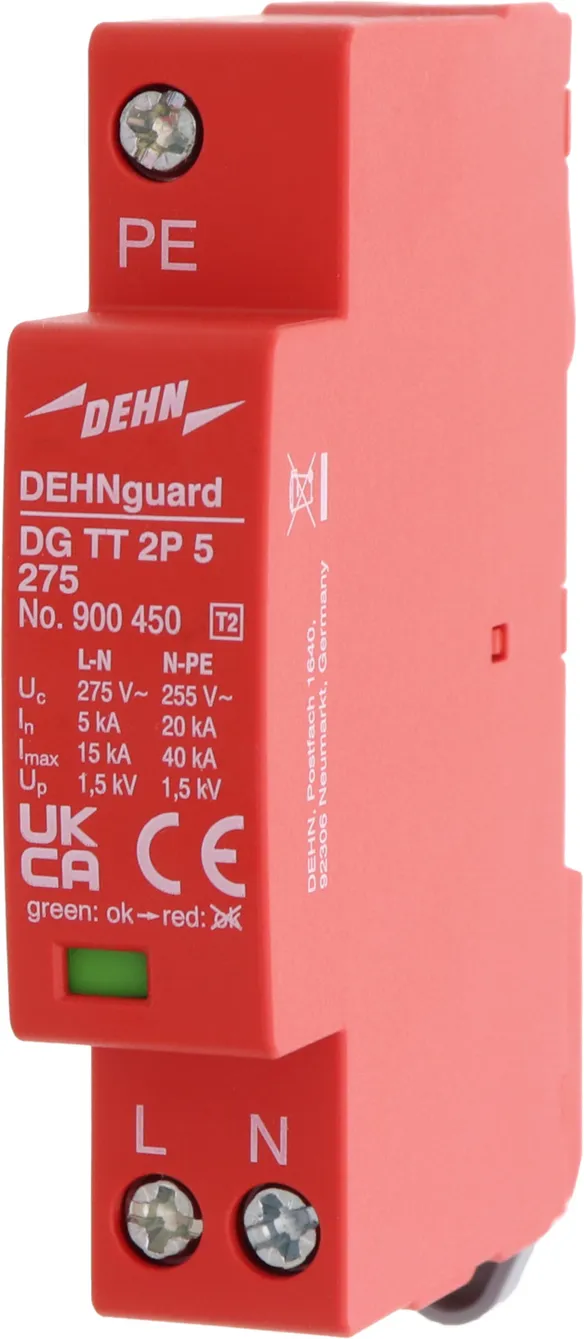

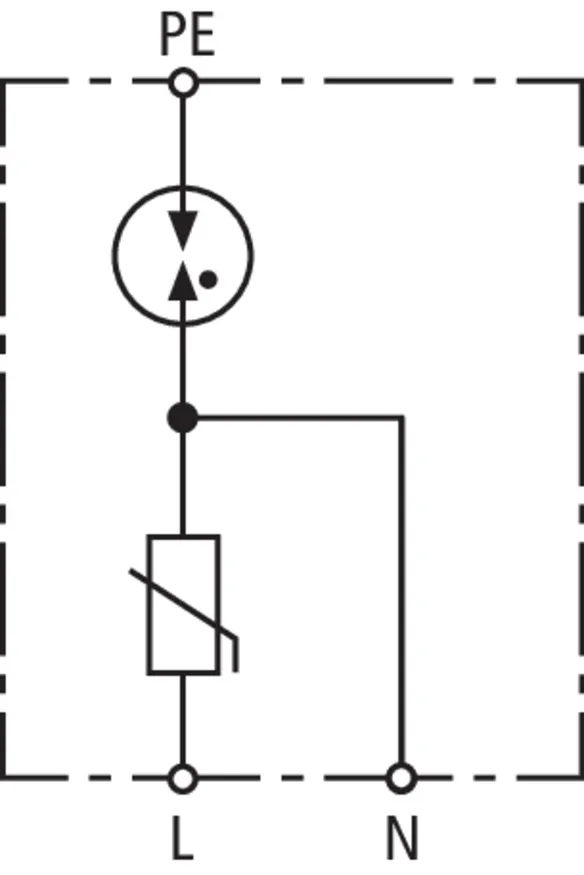

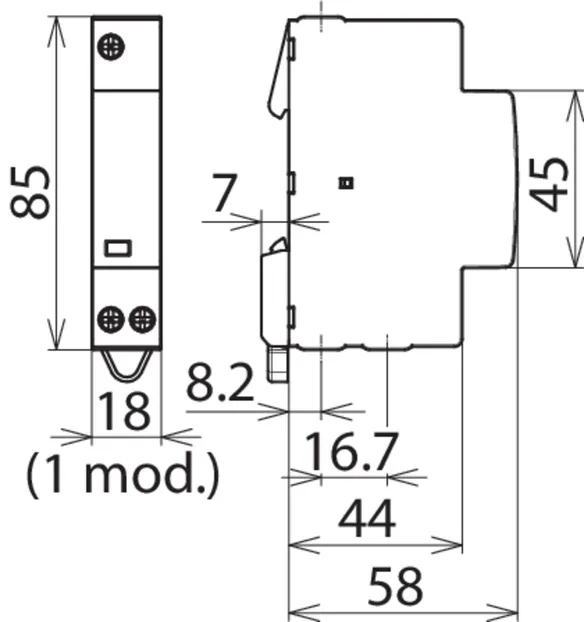

DEHNguard TT 2P 5 275

1 produkt

artikelnr. 900450 DG TT 2P 5 275

GTIN 4013364157989, CCT (EU): 85363030, Bruttovægt: 91.00 g, VPE: 1.00 Pakkestørrelse

billeder

Yderligere information

CAD filer

Godkendelser: KEMA

fabrikat: DEHN
Type: DG TT 2P 5 275
artikelnr.: 900450
eller tilsvarende

Certificater

Tekniske data

Afleder efter EN 61643-11	Type 2
Max. driftsspænding AC [L-N] (U_C )	275 V (50 / 60 Hz)
Max. driftsspænding AC [N-PE] (U_C )	255 V (50 / 60 Hz)
Mærkeafledestødstrøm (8/20 µs) [L-N] (I_n )	5 kA
Mærkeafledestødstrøm (8/20 µs) [N-PE] (I_n )	20 kA
Max. afledestødstrøm (8/20 µs) [L-N] (I_max )	15 kA
Max. afledestødstrøm (8/20 µs) [N-PE] (I_max )	40 kA
Restspænding (U_P )	≤ 1,5 kV
Max. for-sikring	MCB C 63 A
Godkendelser	KEMA

Afleder efter EN 61643-11	Type 2
Energetisk koordinerbar med tilsluttet udstyr (≤ 10 m)	Type 2 + Type 3
Strømforsyningssystem	1-faset TT- / TN-system
Mærkespænding AC (U_N )	230 V (50 / 60 Hz)
Max. driftsspænding AC [L-N] (U_C )	275 V (50 / 60 Hz)
Max. driftsspænding AC [N-PE] (U_C )	255 V (50 / 60 Hz)
Følgestrømsslukkeevne [N-PE] (I_fi )	100 A
Mærkeafledestødstrøm (8/20 µs) [L-N] (I_n )	5 kA
Mærkeafledestødstrøm (8/20 µs) [N-PE] (I_n )	20 kA
Max. afledestødstrøm (8/20 µs) [L-N] (I_max )	15 kA
Max. afledestødstrøm (8/20 µs) [N-PE] (I_max )	40 kA
Restspænding (U_P )	≤ 1,5 kV
Beskyttelseslederstrøm (I_PE )	≤ 5 µA
Reaktionstid [L-N] (t_A )	≤ 25 ns
Reaktionstid [N-PE] (t_A )	≤ 100 ns
Max. for-sikring	MCB C 63 A
Kortslutningsbæreevne ved max. overstrømsbeskyttelse AC på netsiden (I_SCCR )	6 kA
Midlertidig overspænding (TOV) [L-N] (U_T) – karakteristik (U_T )	335 V / 5 s – holdbar
Midlertidig overspænding (TOV) [L-N] (U_T) – karakteristik (U_T )	440 V / 120 min – sikker udkobling
Midlertidig overspænding (TOV) [N-PE] (U_T) – karakteristik (U_T )	1200 V / 200 ms – holdbar
Driftstemperaturområde	-40 °C ... +80 °C
Funktions-/fejlvisning	Grøn / rød
Antal porte	1
Tilslutningstværsnit, massiv / fintrådet (min.)	0,75 mm²
Tilslutningstværsnit, massiv / fintrådet (max.)	10 mm² / 6 mm²
Montage på	35 mm DIN-skinne efter EN 60715
Kapslingsmateriale	Termoplast, rød, UL 94 V-0
Indstallationsområde	Indendørs
Kapslingsklasse	IP 20

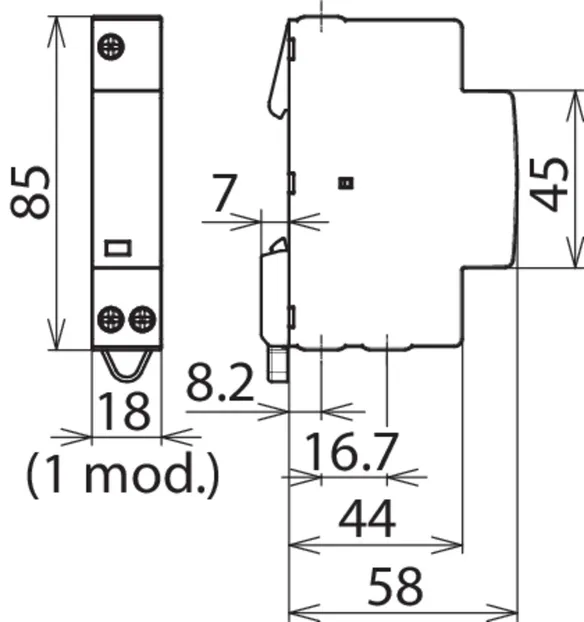

Indbygningsmål	1 modul(er), DIN 43880
Godkendelser	KEMA

Produkt 900450 blev tilføjet til notesblok.

Gå til notesblok

Produkt 900450 blev lagt I kurven.

Gå til webshoppen

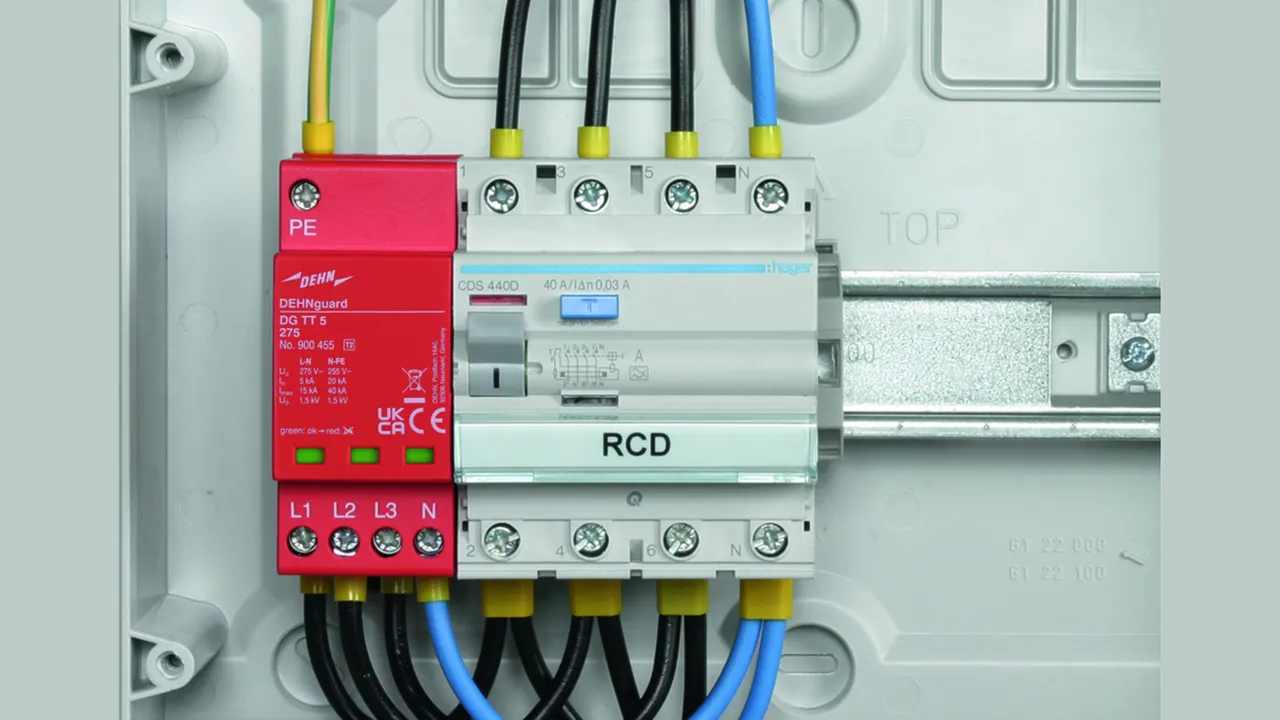

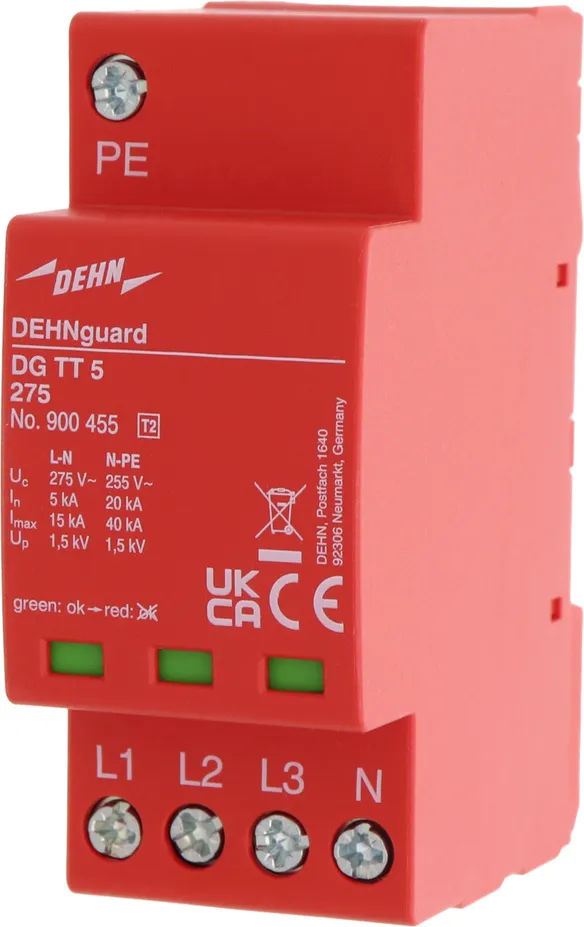

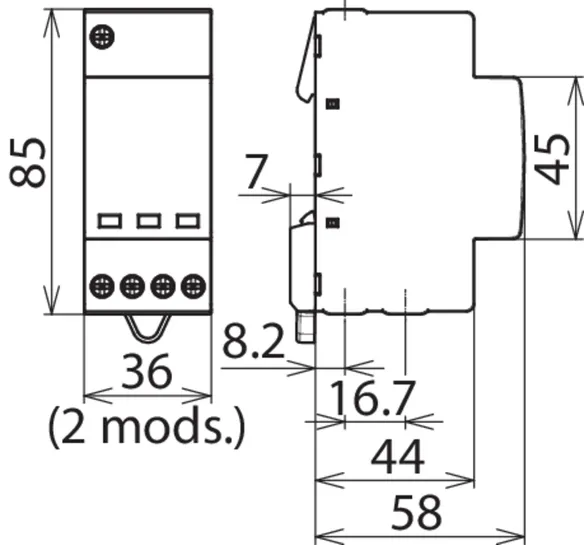

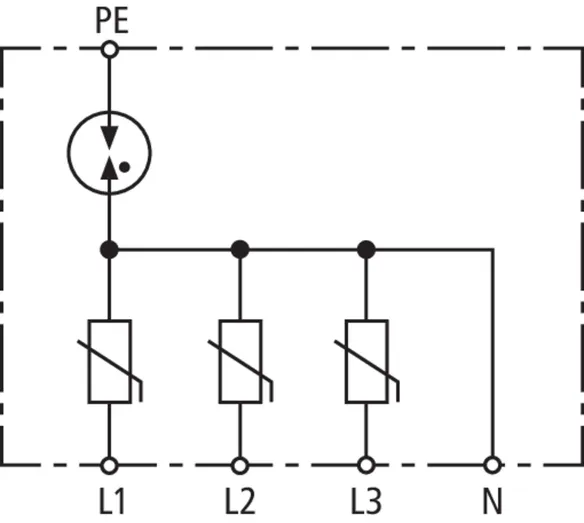

DEHNguard TT 5 275

1 produkt

artikelnr. 900455 DG TT 5 275

GTIN 4013364157996, CCT (EU): 85363030, Bruttovægt: 164.00 g, VPE: 1.00 Pakkestørrelse

billeder

Yderligere information

CAD filer

Godkendelser: KEMA

fabrikat: DEHN
Type: DG TT 5 275
artikelnr.: 900455
eller tilsvarende

Certificater

Tekniske data

Afleder efter EN 61643-11	Type 2
Max. driftsspænding AC [L-N] (U_C )	275 V (50 / 60 Hz)
Max. driftsspænding AC [N-PE] (U_C )	255 V (50 / 60 Hz)
Mærkeafledestødstrøm (8/20 µs) [L-N] (I_n )	5 kA
Mærkeafledestødstrøm (8/20 µs) [N-PE] (I_n )	20 kA
Max. afledestødstrøm (8/20 µs) [L-N] (I_max )	15 kA
Max. afledestødstrøm (8/20 µs) [N-PE] (I_max )	40 kA
Restspænding (U_P )	≤ 1,5 kV
Max. for-sikring	MCB C 63 A
Godkendelser	KEMA

Afleder efter EN 61643-11	Type 2
Energetisk koordinerbar med tilsluttet udstyr (≤ 10 m)	Type 2 + Type 3

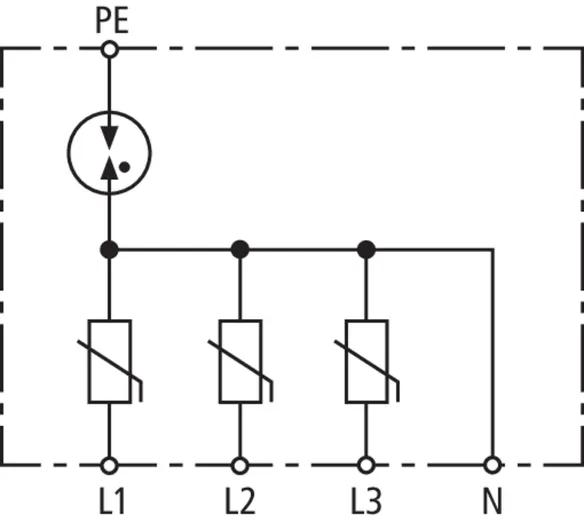

Strømforsyningssystem	3-faset TT- / TN-system
Mærkespænding AC (U_N )	230 / 400 V (50 / 60 Hz)
Max. driftsspænding AC [L-N] (U_C )	275 V (50 / 60 Hz)
Max. driftsspænding AC [N-PE] (U_C )	255 V (50 / 60 Hz)
Følgestrømsslukkeevne [N-PE] (I_fi )	100 A
Mærkeafledestødstrøm (8/20 µs) [L-N] (I_n )	5 kA
Mærkeafledestødstrøm (8/20 µs) [N-PE] (I_n )	20 kA
Max. afledestødstrøm (8/20 µs) [L-N] (I_max )	15 kA
Max. afledestødstrøm (8/20 µs) [N-PE] (I_max )	40 kA
Restspænding (U_P )	≤ 1,5 kV
Beskyttelseslederstrøm (I_PE )	≤ 5 µA
Reaktionstid [L-N] (t_A )	≤ 25 ns
Reaktionstid [N-PE] (t_A )	≤ 100 ns
Max. for-sikring	MCB C 63 A
Kortslutningsbæreevne ved max. overstrømsbeskyttelse AC på netsiden (I_SCCR )	6 kA
Midlertidig overspænding (TOV) [L-N] (U_T) – karakteristik (U_T )	335 V / 5 s – modstand
Midlertidig overspænding (TOV) [L-N] (U_T) – karakteristik (U_T )	440 V / 120 min – sikker udkobling
Midlertidig overspænding (TOV) [N-PE] (U_T) – karakteristik (U_T )	1200 V / 200 ms – modstand
Driftstemperaturområde	-40 °C ... +80 °C
Funktions-/fejlvisning	Grøn / rød
Antal porte	1
Tilslutningstværsnit, massiv / fintrådet (min.)	0,75 mm²
Tilslutningstværsnit, massiv / fintrådet (max.)	10 mm² / 6 mm²
Montage på	35 mm DIN-skinne efter EN 60715
Kapslingsmateriale	Termoplast, rød, UL 94 V-0
Indstallationsområde	Indendørs
Kapslingsklasse	IP 20

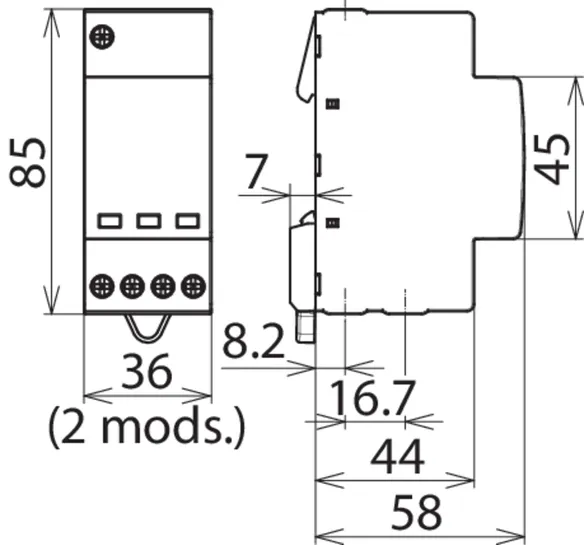

Indbygningsmål	2 modul(er), DIN 43880
Godkendelser	KEMA

Produkt 900455 blev tilføjet til notesblok.

Gå til notesblok

Produkt 900455 blev lagt I kurven.

Gå til webshoppen

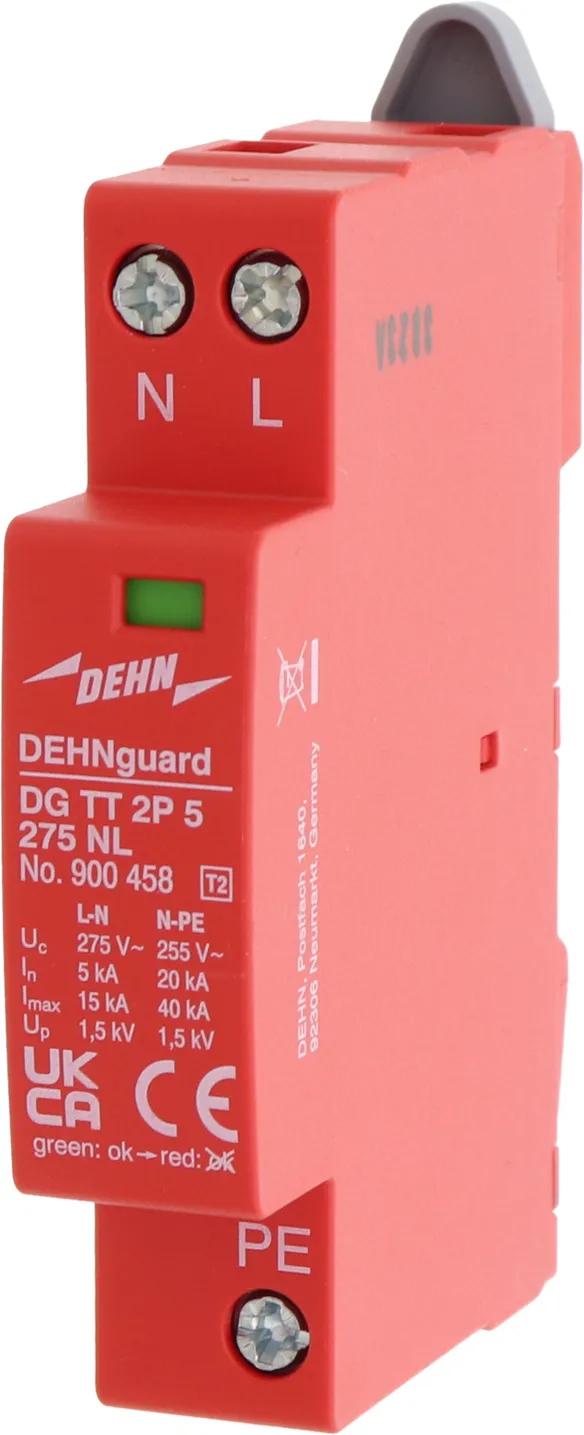

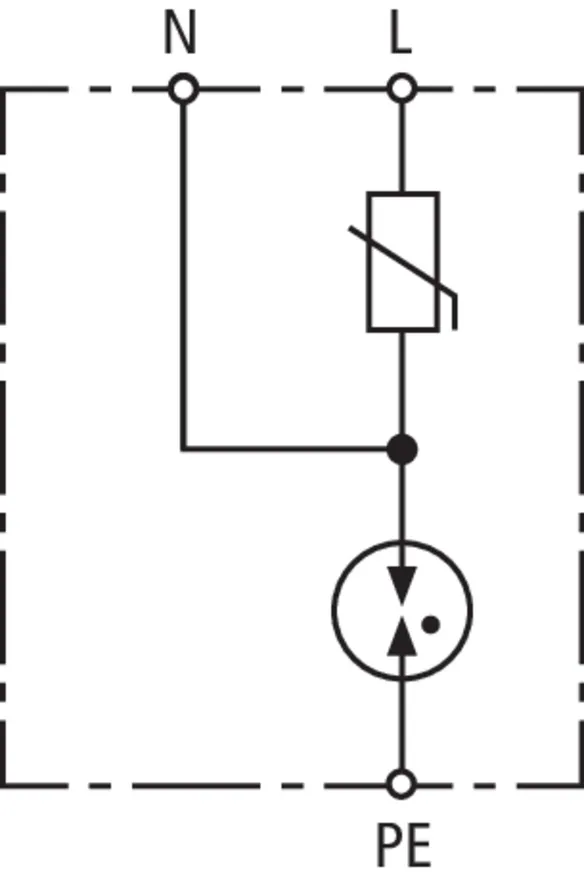

DEHNguard TT 2P 5 275 NL

Kompakt overspændingsafleder til 1-fasede TT- og TN-systemer (1+1-kobling).

1 produkt

artikelnr. 900458 DG TT 2P 5 275 NL

GTIN 4013364320574, CCT (EU): 85363030, Bruttovægt: 90.68 g, VPE: 1.00 Pakkestørrelse

billeder

Yderligere information

fabrikat: DEHN
Type: DG TT 2P 5 275 NL
artikelnr.: 900458
eller tilsvarende

Certificater

Tekniske data

Afleder efter EN 61643-11	Type 2
Max. driftsspænding AC [L-N] (U_C )	275 V (50 / 60 Hz)
Max. driftsspænding AC [N-PE] (U_C )	255 V (50 / 60 Hz)
Mærkeafledestødstrøm (8/20 µs) [L-N] (I_n )	5 kA
Mærkeafledestødstrøm (8/20 µs) [N-PE] (I_n )	20 kA
Max. afledestødstrøm (8/20 µs) [L-N] (I_max )	15 kA
Max. afledestødstrøm (8/20 µs) [N-PE] (I_max )	40 kA
Restspænding (U_P )	≤ 1,5 kV
Max. for-sikring	MCB C 63 A

Afleder efter EN 61643-11	Type 2
Energetisk koordinerbar med tilsluttet udstyr (≤ 10 m)	Type 2 + Type 3
Strømforsyningssystem	1-faset TT- / TN-system
Mærkespænding AC (U_N )	230 V (50 / 60 Hz)
Max. driftsspænding AC [L-N] (U_C )	275 V (50 / 60 Hz)
Max. driftsspænding AC [N-PE] (U_C )	255 V (50 / 60 Hz)
Følgestrømsslukkeevne [N-PE] (I_fi )	100 A
Mærkeafledestødstrøm (8/20 µs) [L-N] (I_n )	5 kA
Mærkeafledestødstrøm (8/20 µs) [N-PE] (I_n )	20 kA
Max. afledestødstrøm (8/20 µs) [L-N] (I_max )	15 kA
Max. afledestødstrøm (8/20 µs) [N-PE] (I_max )	40 kA
Restspænding (U_P )	≤ 1,5 kV
Beskyttelseslederstrøm (I_PE )	≤ 5 µA
Reaktionstid [L-N] (t_A )	≤ 25 ns
Reaktionstid [N-PE] (t_A )	≤ 100 ns
Max. for-sikring	MCB C 63 A
Kortslutningsbæreevne ved max. overstrømsbeskyttelse AC på netsiden (I_SCCR )	6 kA
Midlertidig overspænding (TOV) [L-N] (U_T) – karakteristik (U_T )	440 V / 120 min. – sikker udkobling
Midlertidig overspænding (TOV) [N-PE] (U_T) – karakteristik (U_T )	1200 V / 200 ms. – modstandsdygtig
Driftstemperaturområde	-40 °C ... +80 °C
Funktions-/fejlvisning	Grøn / rød
Antal porte	1
Tilslutningstværsnit, massiv / fintrådet (min.)	0,75 mm²
Tilslutningstværsnit, massiv / fintrådet (max.)	10 mm² / 6 mm²
Montage på	35 mm DIN-skinne efter EN 60715
Kapslingsmateriale	Termoplast, rød, UL 94 V-0
Indstallationsområde	Indendørs
Kapslingsklasse	IP 20

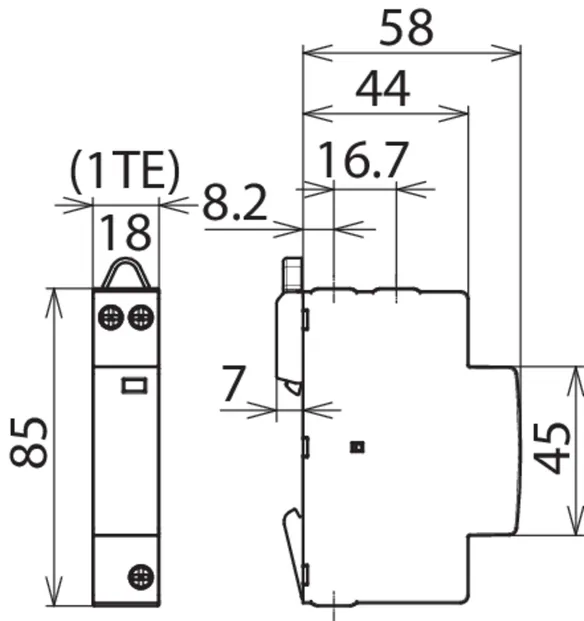

Indbygningsmål	1 modul(er), DIN 43880

Produkt 900458 blev tilføjet til notesblok.

Gå til notesblok

Produkt 900458 blev lagt I kurven.

Gå til webshoppen

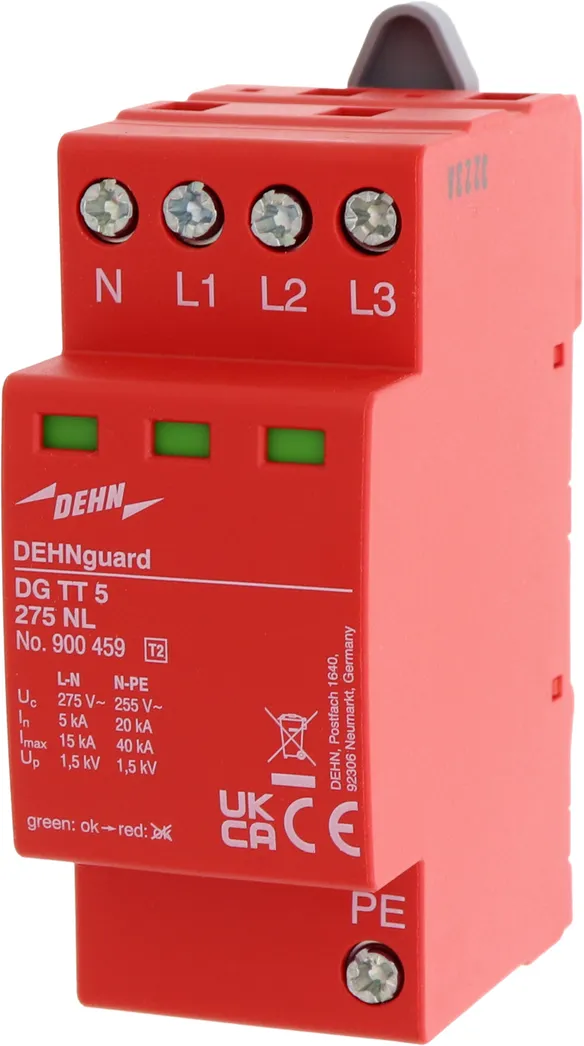

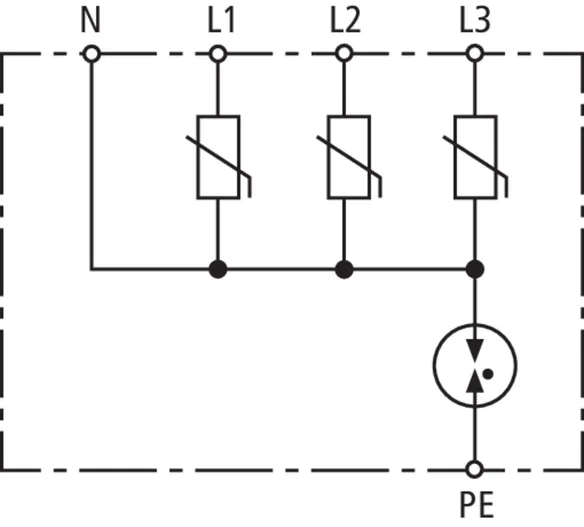

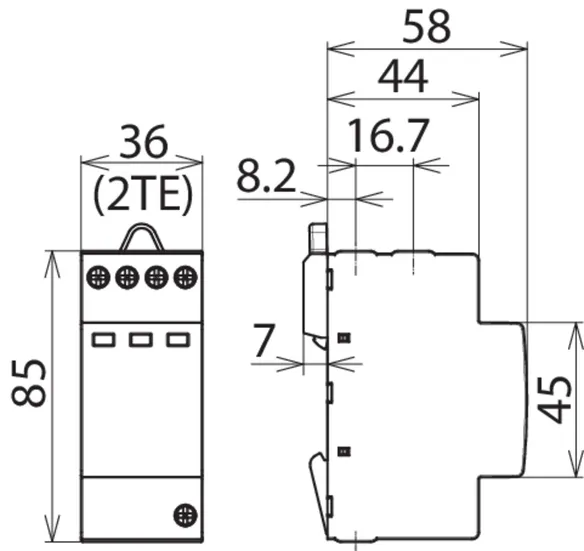

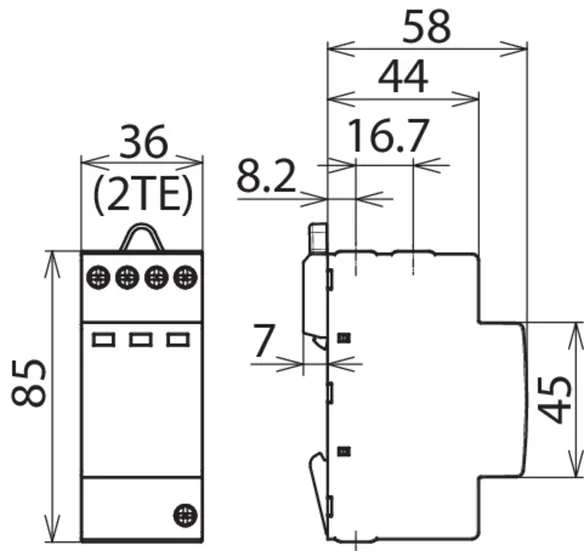

DEHNguard TT 5 275 NL

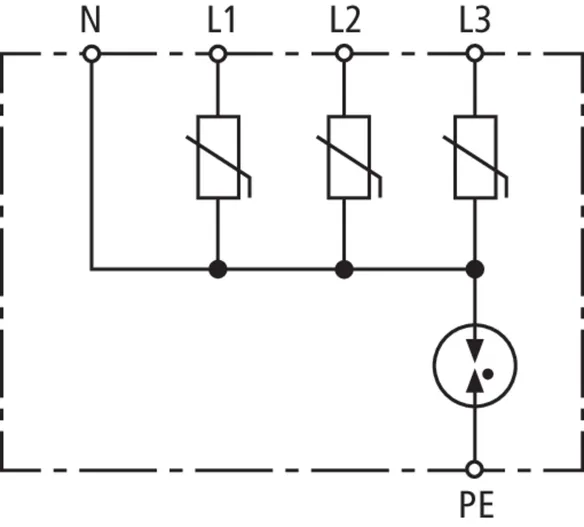

Kompakt overspændingsafleder til 1-fasede TT- og TN-systemer (3+1-kobling).

1 produkt

artikelnr. 900459 DG TT 5 275 NL

GTIN 4013364320581, CCT (EU): 85363030, Bruttovægt: 163.06 g, VPE: 1.00 Pakkestørrelse

billeder

Yderligere information

fabrikat: DEHN
Type: DG TT 5 275 NL
artikelnr.: 900459
eller tilsvarende

Certificater

Tekniske data

Afleder efter EN 61643-11	Type 2
Max. driftsspænding AC [L-N] (U_C )	275 V (50 / 60 Hz)
Max. driftsspænding AC [N-PE] (U_C )	255 V (50 / 60 Hz)
Mærkeafledestødstrøm (8/20 µs) [L-N] (I_n )	5 kA
Mærkeafledestødstrøm (8/20 µs) [N-PE] (I_n )	20 kA
Max. afledestødstrøm (8/20 µs) [L-N] (I_max )	15 kA
Max. afledestødstrøm (8/20 µs) [N-PE] (I_max )	40 kA
Restspænding (U_P )	≤ 1,5 kV
Max. for-sikring	MCB C 63 A

Afleder efter EN 61643-11	Type 2
Energetisk koordinerbar med tilsluttet udstyr (≤ 10 m)	Type 2 + Type 3
Strømforsyningssystem	3-faset TT- / TN-system
Mærkespænding AC (U_N )	230 / 400 V (50 / 60 Hz)
Max. driftsspænding AC [L-N] (U_C )	275 V (50 / 60 Hz)
Max. driftsspænding AC [N-PE] (U_C )	255 V (50 / 60 Hz)
Følgestrømsslukkeevne [N-PE] (I_fi )	100 A
Mærkeafledestødstrøm (8/20 µs) [L-N] (I_n )	5 kA
Mærkeafledestødstrøm (8/20 µs) [N-PE] (I_n )	20 kA
Max. afledestødstrøm (8/20 µs) [L-N] (I_max )	15 kA
Max. afledestødstrøm (8/20 µs) [N-PE] (I_max )	40 kA
Restspænding (U_P )	≤ 1,5 kV
Beskyttelseslederstrøm (I_PE )	≤ 5 µA
Reaktionstid [L-N] (t_A )	≤ 25 ns
Reaktionstid [N-PE] (t_A )	≤ 100 ns
Max. for-sikring	MCB C 63 A
Kortslutningsbæreevne ved max. overstrømsbeskyttelse AC på netsiden (I_SCCR )	6 kA
Midlertidig overspænding (TOV) [L-N] (U_T) – karakteristik (U_T )	440 V / 120 min. – sikker udkobling
Midlertidig overspænding (TOV) [N-PE] (U_T) – karakteristik (U_T )	1200 V / 200 ms. – modstandsdygtig
Driftstemperaturområde	-40 °C ... +80 °C
Funktions-/fejlvisning	Grøn / rød
Antal porte	1
Tilslutningstværsnit, massiv / fintrådet (min.)	0,75 mm²
Tilslutningstværsnit, massiv / fintrådet (max.)	10 mm² / 6 mm²
Montage på	35 mm DIN-skinne efter EN 60715
Kapslingsmateriale	Termoplast, rød, UL 94 V-0
Indstallationsområde	Indendørs
Kapslingsklasse	IP 20
Indbygningsmål	2 modul(er), DIN 43880
