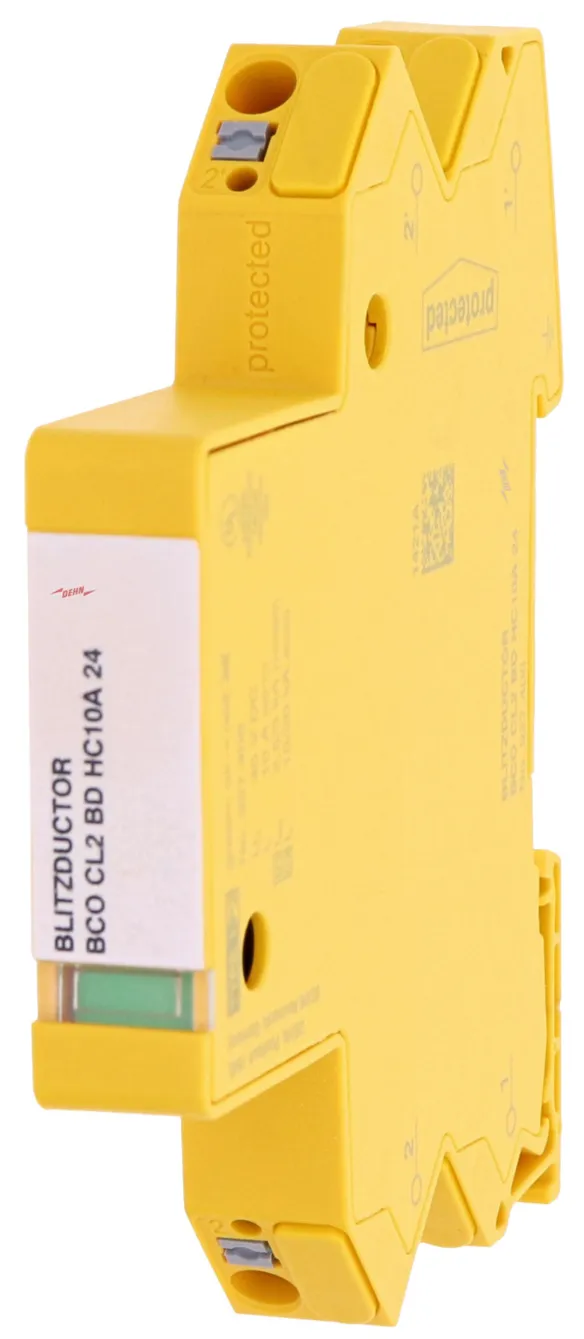

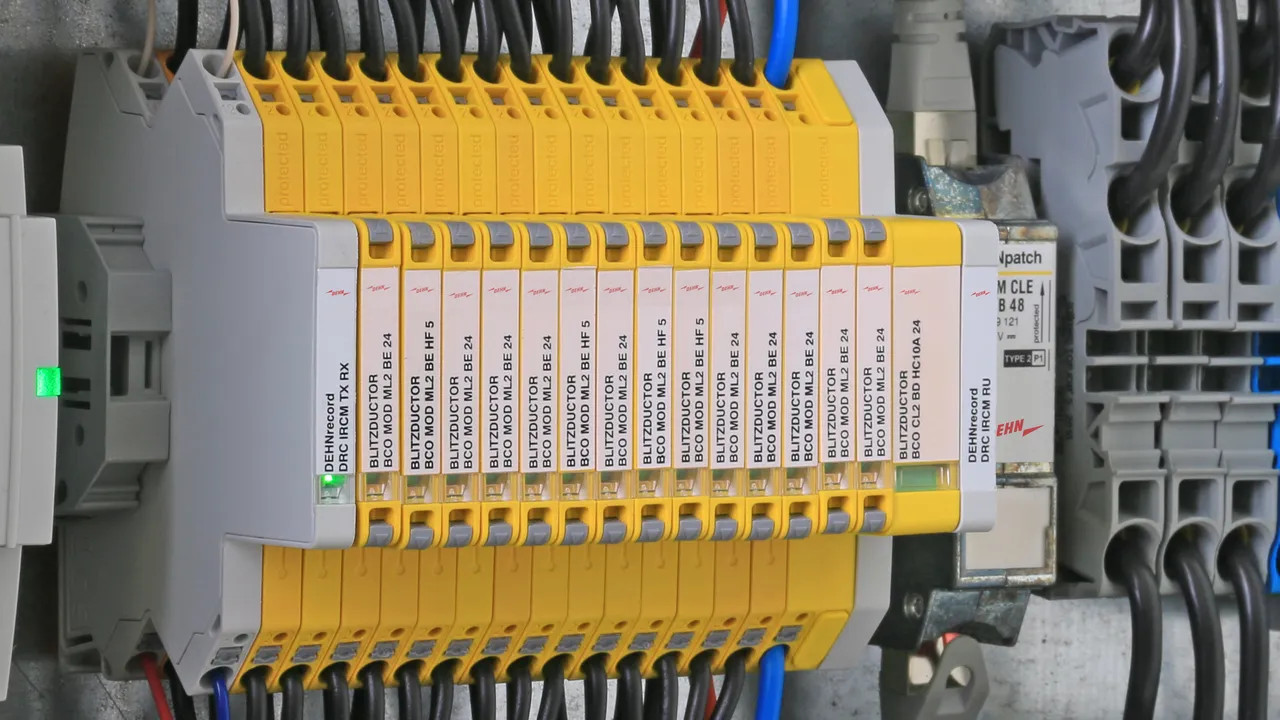

BLITZDUCTORconnect – kompact

Universel lynstrøms- og overspændingsafleder

Til beskyttelse af målekredse og datasnitflader
Høj samlet afledeevne på 3 kA (10/350 µs), 10 kA (8/20 µs)
Max. stødstrømsbæreevne (8/20 µs) I_max til 20 kA
Lav restspænding, også egnet til beskyttelse af tilsluttet udstyr

Kompakt afleder

Hurtig og enkel ledertilslutning med push-in-tilslutningsteknik
Høj tilgængelighed i anlægget med failsafe-system

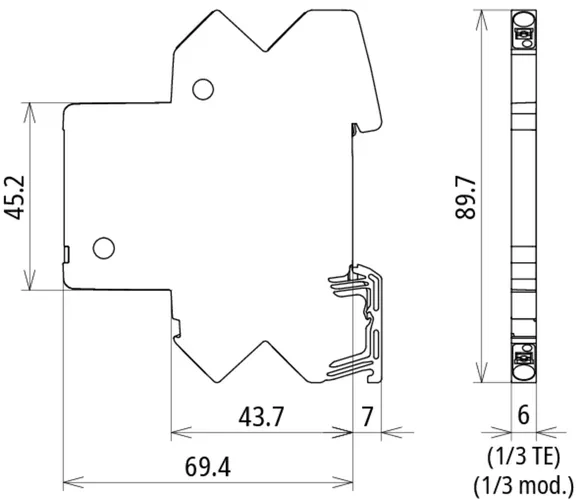

Funktionsoptimeret udførelse med bredde på 6 mm

Integreret LifeCheck og fejlvisning i modulet
Enkel fjernmelding af status på modulet
Vibrations- og stødtestet for sikker anvendelse

Details

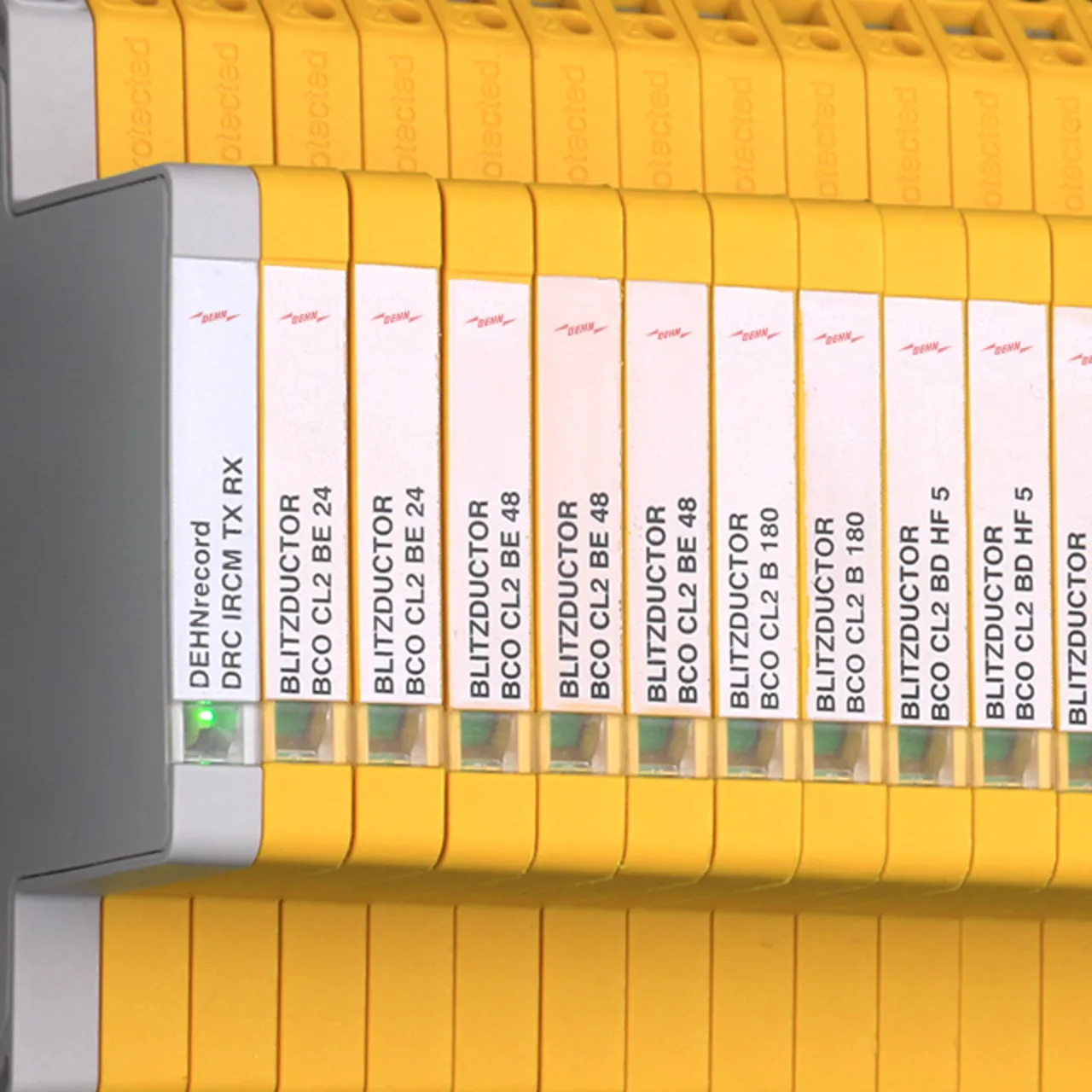

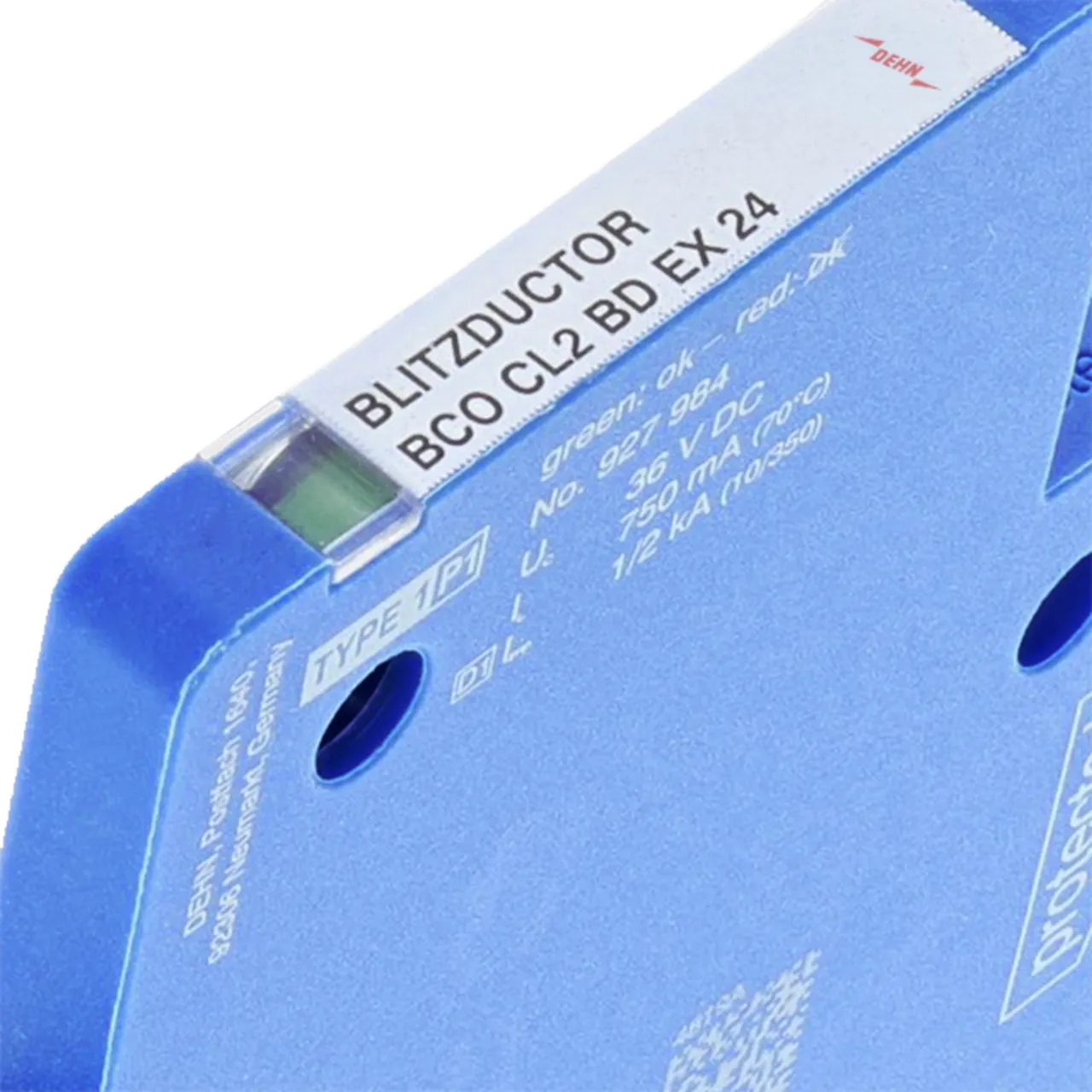

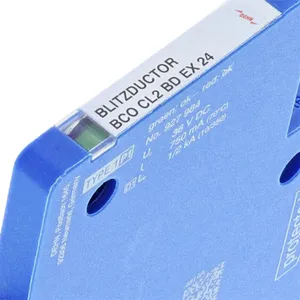

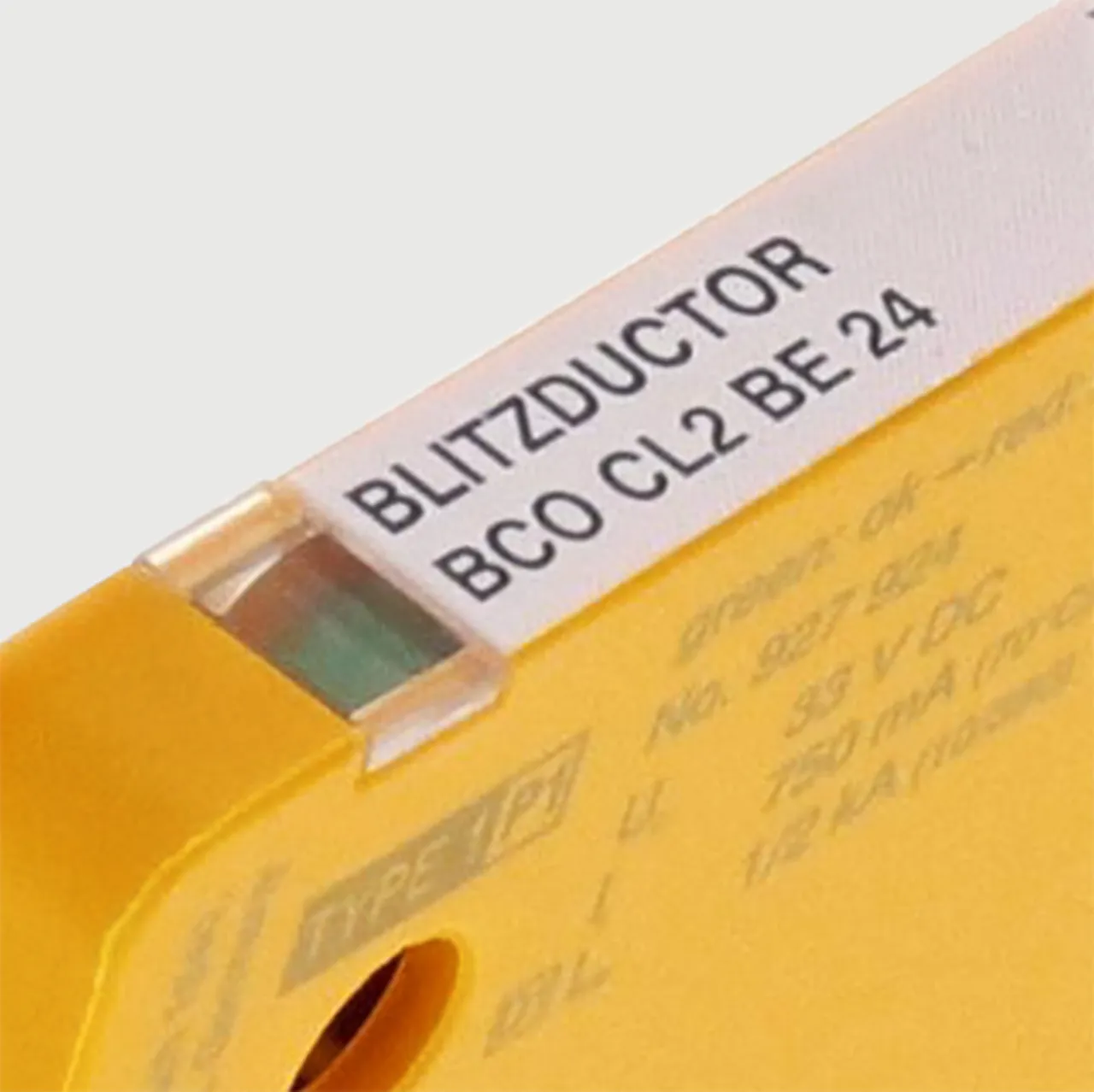

**Hurtig test - med et øjekast**
Indbygget markering til enkel og hurtig vedligeholdelse

lorem ipsum — **Hurtig test - med et øjekast**
Indbygget markering til enkel og hurtig vedligeholdelse

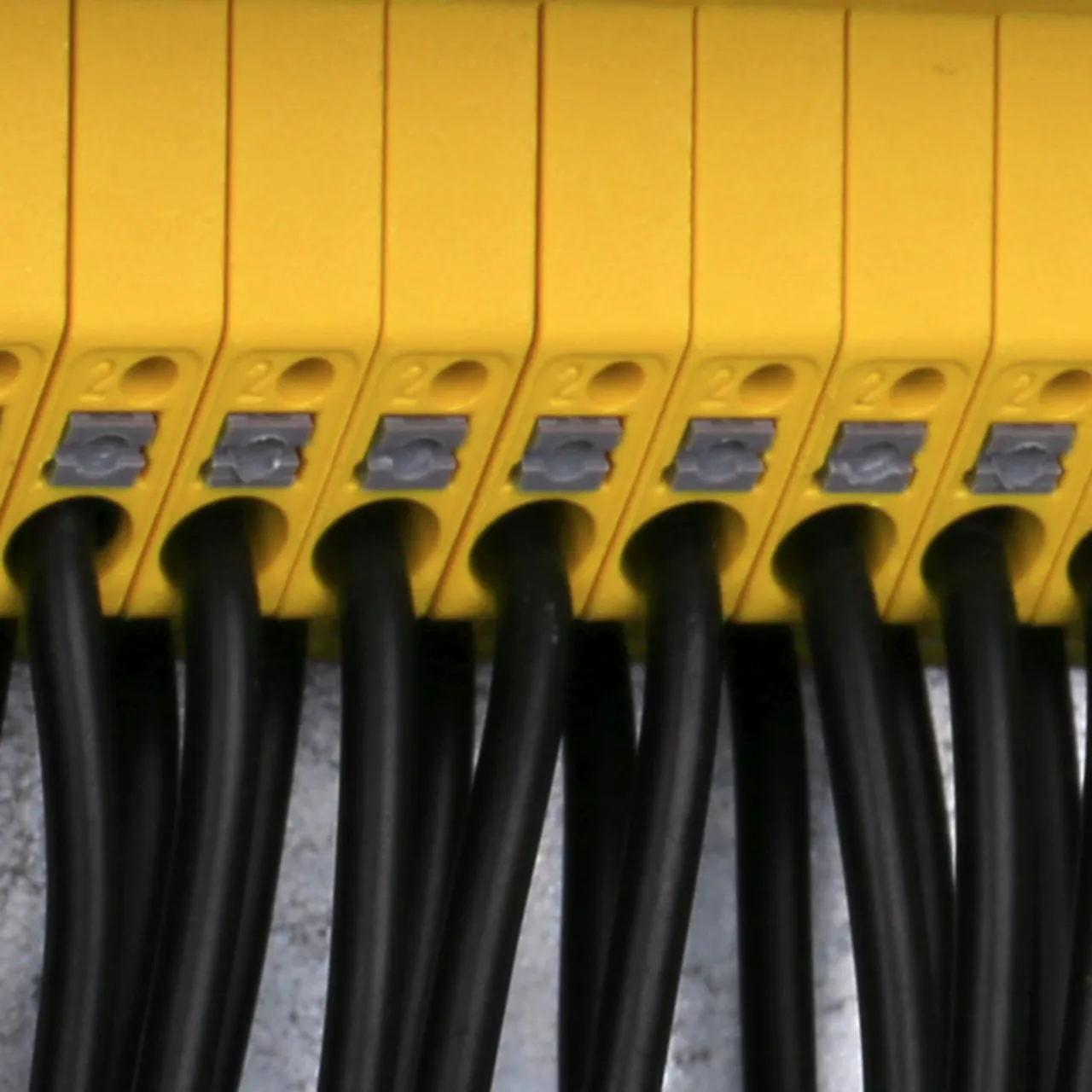

**Connect = Protect**
Push-in-tilslutningsteknik til enkel og hurtig ledertilslutning

**Højeste systemtilgængelighed**
Godkendt til indsats i egensikre målekredse

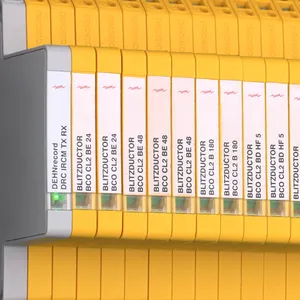

**Enkel vedligeholdelse**
Enkel statusmelding med overvågningsenhed for hele afledergruppen

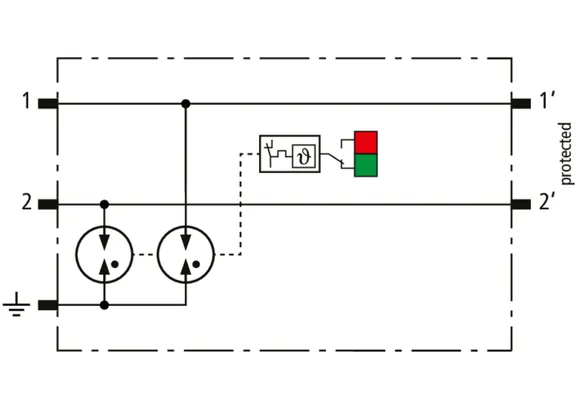

BCO CL2 B 180

Pladsbesparende, kompakt lynstrømsafleder med en bredde på 6 mm og push-in-tilslutningsteknik med funktions-/fejlvisning til beskyttelse af to enkeltledere til lynbeskyttelses-potentialudligning og indirekte jording af skærm.

1 produkt

artikelnr. 927910 BCO CL2 B 180

GTIN 4013364411739, CCT (EU): 85363010, Bruttovægt: 57.86 g, VPE: 1.00 Pakkestørrelse

billeder

Yderligere information

CAD filer

fabrikat: DEHN
Type: BCO CL2 B 180
artikelnr.: 927910
eller tilsvarende

Certificater

Tekniske data

Aflederklasse	A
Max. driftsspænding DC (U_C )	180 V
Mærkestrøm (I_L )	1.2 A
D1 lynstødstrøm (10/350 µs) per leder (I_imp )	1,5 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) (I_n )	10 kA
Serieimpedans per leder	0 ohm
Godkendelser	UL 497B, CSA, ATEX, IECEx, CCC, SIL
^*) Find yderligere oplysninger på www.dehn.de

Aflederklasse	A
Impulskategori	D1, C2, C3
Mærkespænding (U_N )	180 V
Max. driftsspænding DC (U_C )	180 V
Max. driftsspænding AC (U_C )	127 V
Mærkestrøm (I_L )	1.2 A
D1 samlet lynstødstrøm (10/350 µs) (I_imp )	3 kA
D1 lynstødstrøm (10/350 µs) per leder (I_imp )	1,5 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) (I_n )	10 kA
C2 mærkeafledestødstrøm (8/20 µs) per leder (I_n )	5 kA
Restspænding leder-leder ved I_n C2 (U_P )	≤ 1100 V
Restspænding leder-PG ved I_n C2 (U_P )	≤ 800 V
Restspænding leder-leder ved 1 kV/µs C3 (U_P )	≤ 950 V
Restspænding leder-PG ved 1 kV/µs C3 (U_P )	≤ 700 V
Serieimpedans per leder	0 ohm
Grænsefrekvens leder-leder ved 100 ohm (f_G )	150 MHz
Kapacitet leder-leder (C)	≤ 10 pF
Kapacitet leder-PG (C)	≤ 13 pF
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Funktions-/fejlvisning	Grøn / rød
Kapslingsklasse	IP 20
Montage på	35 mm DIN-skinne efter EN 60715
Tilslutning (indgang / udgang)	Push-in / push-in
Tilslutningstværsnit, massiv	0,2-2,5 mm²
Tilslutningstværsnit, fintrådet	0,2-2,5 mm²
Jording via	35 mm DIN-skinne efter EN 60715
Kapslingsmateriale	Polyamid PA 6,6
Farve	Gul
Prøvestandarder	IEC 61643-21 / EN 61643-21
Godkendelser	UL 497B, CSA, ATEX, IECEx, CCC, SIL
SIL-klassificering	indtil SIL3 ^*)
ATEX-godkendelser	TÜV 20 ATEX 8527 X: II 3G Ex ec IIC T4 Gc
IECEx-godkendelser	IECEx TUR 20.0063X: Ex ec IIC T4 Gc
China Compulsory Certification	CCC No. 2021312304001192
Udvidede tekniske data:	---------------------------------
– Afledestødstrøm (8/20 µs) [1/2 - PG], [1+2 - PG]	10 kA (10x)
– Restspænding leder-PG ved 1 kV/μs C3 efter belastning med I_max (U_P )	≤ 700 V
^*) Find yderligere oplysninger på www.dehn.de

Produkt 927910 blev tilføjet til notesblok.

Gå til notesblok

Produkt 927910 blev lagt I kurven.

Gå til webshoppen

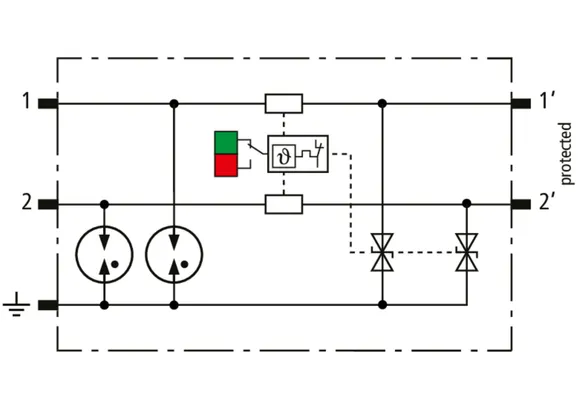

BCO CL2 BE

Pladsbesparende, kompakt kombiafleder med en bredde på 6 mm og push-in-tilslutningsteknik med funktions-/fejlvisning til beskyttelse af to enkeltledere med fælles referencepotentiale og ubalancerede snitflader.

3 produkter

artikelnr. 927922 BCO CL2 BE 12

GTIN 4013364411951, CCT (EU): 85363010, Bruttovægt: 57.86 g, VPE: 1.00 Pakkestørrelse

forrige

billeder

Yderligere information

CAD filer

fabrikat: DEHN
Type: BCO CL2 BE 12
artikelnr.: 927922
eller tilsvarende

Certificater

Tekniske data

Aflederklasse	M
Max. driftsspænding DC (U_C )	15 V
Mærkestrøm ved 70 °C (I_L )	0,75 A
D1 lynstødstrøm (10/350 µs) per leder (I_imp )	1,5 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) (I_n )	10 kA
Serieimpedans per leder	1 ohm
Grænsefrekvens leder-leder (f_G )	1,4 MHz
Godkendelser	UL 497B, CSA, ATEX, IECEx, CCC, SIL
^*) Find yderligere oplysninger på www.dehn.de

Aflederklasse	M
Impulskategori	D1, C1, C2, C3, B2
Mærkespænding (U_N )	12 V
Max. driftsspænding DC (U_C )	15 V
Max. driftsspænding AC (U_C )	10,6 V
Mærkestrøm ved 70 °C (I_L )	0,75 A
D1 samlet lynstødstrøm (10/350 µs) (I_imp )	3 kA
D1 lynstødstrøm (10/350 µs) per leder (I_imp )	1,5 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) (I_n )	10 kA
C2 mærkeafledestødstrøm (8/20 µs) per leder (I_n )	5 kA
Restspænding leder-leder ved I_n C2 (U_P )	≤ 48 V
Restspænding leder-PG ved I_n C2 (U_P )	≤ 45 V
Restspænding leder-leder ved I_n C1 (U_P )	≤ 48 V
Restspænding leder-PG ved I_n C1 (U_P )	≤ 45 V
Restspænding leder-leder ved 1 kV/µs C3 (U_P )	≤ 38 V
Restspænding leder-PG ved 1 kV/µs C3 (U_P )	≤ 20 V
Serieimpedans per leder	1 ohm
Grænsefrekvens leder-leder (f_G )	1,4 MHz
Kapacitet leder-leder (C)	≤ 2,5 nF
Kapacitet leder-PG (C)	≤ 4 nF
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Funktions-/fejlvisning	Grøn / rød
Kapslingsklasse	IP 20
Montage på	35 mm DIN-skinne efter EN 60715
Tilslutning (indgang / udgang)	Push-in / push-in
Tilslutningstværsnit, massiv	0,2-2,5 mm²
Tilslutningstværsnit, fintrådet	0,2-2,5 mm²
Jording via	35 mm DIN-skinne efter EN 60715
Kapslingsmateriale	Polyamid PA 6,6
Farve	Gul
Prøvestandarder	IEC 61643-21 / EN 61643-21
Godkendelser	UL 497B, CSA, ATEX, IECEx, CCC, SIL
SIL-klassificering	indtil SIL3 ^*)
ATEX-godkendelser	TÜV 20 ATEX 8527 X: II 3G Ex ec IIC T4 Gc
IECEx-godkendelser	IECEx TUR 20.0063X: Ex ec IIC T4 Gc
China Compulsory Certification	CCC No. 2021312304001192
Udvidede tekniske data:	---------------------------------
– Max. afledestødstrøm (8/20 µs) [1/2 - PG], [1+2 - PG] (I_max )	20 kA
– Afledestødstrøm (8/20 µs) [1/2 - PG], [1+2 - PG]	10 kA (10x)
– Restspænding leder-PG ved 1 kV/μs C3 efter belastning med I_max (U_P )	≤ 20 V
^*) Find yderligere oplysninger på www.dehn.de

Produkt 927922 blev tilføjet til notesblok.

Gå til notesblok

Produkt 927922 blev lagt I kurven.

Gå til webshoppen

artikelnr. 927924 BCO CL2 BE 24

GTIN 4013364411968, CCT (EU): 85363010, Bruttovægt: 57.86 g, VPE: 1.00 Pakkestørrelse

forrige

billeder

Yderligere information

CAD filer

fabrikat: DEHN
Type: BCO CL2 BE 24
artikelnr.: 927924
eller tilsvarende

Certificater

Tekniske data

Aflederklasse	M
Max. driftsspænding DC (U_C )	33 V
Mærkestrøm ved 70 °C (I_L )	0,75 A
D1 lynstødstrøm (10/350 µs) per leder (I_imp )	1,5 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) (I_n )	10 kA
Serieimpedans per leder	1 ohm
Grænsefrekvens leder-leder (f_G )	3,4 MHz
Godkendelser	UL 497B, CSA, ATEX, IECEx, CCC, SIL
^*) Find yderligere oplysninger på www.dehn.de

Aflederklasse	M
Impulskategori	D1, C1, C2, C3, B2
Mærkespænding (U_N )	24 V
Max. driftsspænding DC (U_C )	33 V
Max. driftsspænding AC (U_C )	23,3 V
Mærkestrøm ved 70 °C (I_L )	0,75 A
D1 samlet lynstødstrøm (10/350 µs) (I_imp )	3 kA
D1 lynstødstrøm (10/350 µs) per leder (I_imp )	1,5 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) (I_n )	10 kA
C2 mærkeafledestødstrøm (8/20 µs) per leder (I_n )	5 kA
Restspænding leder-leder ved I_n C2 (U_P )	≤ 90 V
Restspænding leder-PG ved I_n C2 (U_P )	≤ 75 V
Restspænding leder-leder ved I_n C1 (U_P )	≤ 90 V
Restspænding leder-PG ved I_n C1 (U_P )	≤ 75 V
Restspænding leder-leder ved 1 kV/µs C3 (U_P )	≤ 85 V
Restspænding leder-PG ved 1 kV/µs C3 (U_P )	≤ 45 V
Serieimpedans per leder	1 ohm
Grænsefrekvens leder-leder (f_G )	3,4 MHz
Kapacitet leder-leder (C)	≤ 1 nF
Kapacitet leder-PG (C)	≤ 2 nF
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Funktions-/fejlvisning	Grøn / rød
Kapslingsklasse	IP 20
Montage på	35 mm DIN-skinne efter EN 60715
Tilslutning (indgang / udgang)	Push-in / push-in
Tilslutningstværsnit, massiv	0,2-2,5 mm²
Tilslutningstværsnit, fintrådet	0,2-2,5 mm²
Jording via	35 mm DIN-skinne efter EN 60715
Kapslingsmateriale	Polyamid PA 6,6
Farve	Gul
Prøvestandarder	IEC 61643-21 / EN 61643-21
Godkendelser	UL 497B, CSA, ATEX, IECEx, CCC, SIL
SIL-klassificering	indtil SIL3 ^*)
ATEX-godkendelser	TÜV 20 ATEX 8527 X: II 3G Ex ec IIC T4 Gc
IECEx-godkendelser	IECEx TUR 20.0063X: Ex ec IIC T4 Gc
China Compulsory Certification	CCC No. 2021312304001192
Udvidede tekniske data:	---------------------------------
– Max. afledestødstrøm (8/20 µs) [1/2 - PG], [1+2 - PG] (I_max )	20 kA
– Afledestødstrøm (8/20 µs) [1/2 - PG], [1+2 - PG]	10 kA (10x)
– Restspænding leder-PG ved 1 kV/μs C3 efter belastning med I_max (U_P )	≤ 45 V
^*) Find yderligere oplysninger på www.dehn.de

Produkt 927924 blev tilføjet til notesblok.

Gå til notesblok

Produkt 927924 blev lagt I kurven.

Gå til webshoppen

artikelnr. 927925 BCO CL2 BE 48

GTIN 4013364411975, CCT (EU): 85363010, Bruttovægt: 57.86 g, VPE: 1.00 Pakkestørrelse

forrige

billeder

Yderligere information

CAD filer

fabrikat: DEHN
Type: BCO CL2 BE 48
artikelnr.: 927925
eller tilsvarende

Certificater

Tekniske data

Aflederklasse	M
Max. driftsspænding DC (U_C )	54 V
Mærkestrøm ved 70 °C (I_L )	0,75 A
D1 lynstødstrøm (10/350 µs) per leder (I_imp )	1,5 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) (I_n )	10 kA
Serieimpedans per leder	1 ohm
Grænsefrekvens leder-leder (f_G )	5 MHz
Godkendelser	UL 497B, CSA, ATEX, IECEx, CCC, SIL
^*) Find yderligere oplysninger på www.dehn.de

Aflederklasse	M
Impulskategori	D1, C1, C2, C3, B2
Mærkespænding (U_N )	48 V
Max. driftsspænding DC (U_C )	54 V
Max. driftsspænding AC (U_C )	38,1 V
Mærkestrøm ved 70 °C (I_L )	0,75 A
D1 samlet lynstødstrøm (10/350 µs) (I_imp )	3 kA
D1 lynstødstrøm (10/350 µs) per leder (I_imp )	1,5 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) (I_n )	10 kA
C2 mærkeafledestødstrøm (8/20 µs) per leder (I_n )	5 kA
Restspænding leder-leder ved I_n C2 (U_P )	≤ 140 V
Restspænding leder-PG ved I_n C2 (U_P )	≤ 90 V
Restspænding leder-leder ved I_n C1 (U_P )	≤ 140 V
Restspænding leder-PG ved I_n C1 (U_P )	≤ 90 V
Restspænding leder-leder ved 1 kV/µs C3 (U_P )	≤ 130 V
Restspænding leder-PG ved 1 kV/µs C3 (U_P )	≤ 68 V
Serieimpedans per leder	1 ohm
Grænsefrekvens leder-leder (f_G )	5 MHz
Kapacitet leder-leder (C)	≤ 1 nF
Kapacitet leder-PG (C)	≤ 1,5 nF
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Funktions-/fejlvisning	Grøn / rød
Kapslingsklasse	IP 20
Montage på	35 mm DIN-skinne efter EN 60715
Tilslutning (indgang / udgang)	Push-in / push-in
Tilslutningstværsnit, massiv	0,2-2,5 mm²
Tilslutningstværsnit, fintrådet	0,2-2,5 mm²
Jording via	35 mm DIN-skinne efter EN 60715
Kapslingsmateriale	Polyamid PA 6,6
Farve	Gul
Prøvestandarder	IEC 61643-21 / EN 61643-21
Godkendelser	UL 497B, CSA, ATEX, IECEx, CCC, SIL
SIL-klassificering	indtil SIL3 ^*)
ATEX-godkendelser	TÜV 20 ATEX 8527 X: II 3G Ex ec IIC T4 Gc
IECEx-godkendelser	IECEx TUR 20.0063X: Ex ec IIC T4 Gc
China Compulsory Certification	CCC No. 2021312304001192
Udvidede tekniske data:	---------------------------------
– Max. afledestødstrøm (8/20 µs) [1/2 - PG], [1+2 - PG] (I_max )	20 kA
– Afledestødstrøm (8/20 µs) [1/2 - PG], [1+2 - PG]	10 kA (10x)
– Restspænding leder-PG ved 1 kV/μs C3 efter belastning med I_max (U_P )	≤ 68 V
^*) Find yderligere oplysninger på www.dehn.de

Produkt 927925 blev tilføjet til notesblok.

Gå til notesblok

Produkt 927925 blev lagt I kurven.

Gå til webshoppen

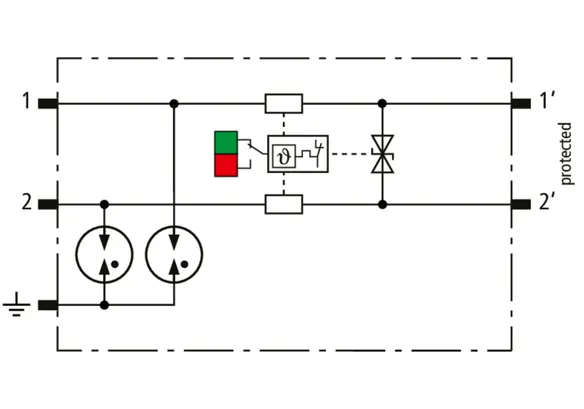

BCO CL2 BD

Pladsbesparende, kompakt kombiafleder med en bredde på 6 mm og push-in-tilslutningsteknik med funktions-/fejlvisning til beskyttelse af et lederpar med balancerede snitflader.

3 produkter

artikelnr. 927942 BCO CL2 BD 12

GTIN 4013364411777, CCT (EU): 85363010, Bruttovægt: 57.86 g, VPE: 1.00 Pakkestørrelse

forrige

billeder

Yderligere information

CAD filer

fabrikat: DEHN
Type: BCO CL2 BD 12
artikelnr.: 927942
eller tilsvarende

Certificater

Tekniske data

Aflederklasse	L
Max. driftsspænding DC (U_C )	15 V
Mærkestrøm ved 70 °C (I_L )	0,75 A
D1 lynstødstrøm (10/350 µs) per leder (I_imp )	1,5 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) (I_n )	10 kA
Serieimpedans per leder	1 ohm
Grænsefrekvens leder-leder (f_G )	2,6 MHz
Godkendelser	UL 497B, CSA, ATEX, IECEx, CCC, SIL
^*) Find yderligere oplysninger på www.dehn.de

Aflederklasse	L
Impulskategori	D1, C1, C2, C3, B2
Mærkespænding (U_N )	12 V
Max. driftsspænding DC (U_C )	15 V
Max. driftsspænding AC (U_C )	10,6 V
Mærkestrøm ved 70 °C (I_L )	0,75 A
D1 samlet lynstødstrøm (10/350 µs) (I_imp )	3 kA
D1 lynstødstrøm (10/350 µs) per leder (I_imp )	1,5 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) (I_n )	10 kA
C2 mærkeafledestødstrøm (8/20 µs) per leder (I_n )	5 kA
Restspænding leder-leder ved I_n C2 (U_P )	≤ 32 V
Restspænding leder-PG ved I_n C2 (U_P )	≤ 600 V
Restspænding leder-leder ved I_n C1 (U_P )	≤ 32 V
Restspænding leder-PG ved I_n C1 (U_P )	≤ 600 V
Restspænding leder-leder ved 1 kV/µs C3 (U_P )	≤ 20 V
Restspænding leder-PG ved 1 kV/µs C3 (U_P )	≤ 600 V
Serieimpedans per leder	1 ohm
Grænsefrekvens leder-leder (f_G )	2,6 MHz
Kapacitet leder-leder (C)	≤ 2,5 nF
Kapacitet leder-PG (C)	≤ 16 pF
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Funktions-/fejlvisning	Grøn / rød
Kapslingsklasse	IP 20
Montage på	35 mm DIN-skinne efter EN 60715
Tilslutning (indgang / udgang)	Push-in / push-in
Tilslutningstværsnit, massiv	0,2-2,5 mm²
Tilslutningstværsnit, fintrådet	0,2-2,5 mm²
Jording via	35 mm DIN-skinne efter EN 60715
Kapslingsmateriale	Polyamid PA 6,6
Farve	Gul
Prøvestandarder	IEC 61643-21 / EN 61643-21
Godkendelser	UL 497B, CSA, ATEX, IECEx, CCC, SIL
SIL-klassificering	indtil SIL3 ^*)
ATEX-godkendelser	TÜV 20 ATEX 8527 X: II 3G Ex ec IIC T4 Gc
IECEx-godkendelser	IECEx TUR 20.0063X: Ex ec IIC T4 Gc
China Compulsory Certification	CCC No. 2021312304001192
Udvidede tekniske data:	---------------------------------
– Max. afledestødstrøm (8/20 µs) [1/2 - PG], [1+2 - PG] (I_max )	20 kA
– Afledestødstrøm (8/20 µs) [1/2 - PG], [1+2 - PG]	10 kA (10x)
– Restspænding leder-PG ved 1 kV/μs C3 efter belastning med I_max (U_P )	≤ 600 V
^*) Find yderligere oplysninger på www.dehn.de

Produkt 927942 blev tilføjet til notesblok.

Gå til notesblok

Produkt 927942 blev lagt I kurven.

Gå til webshoppen

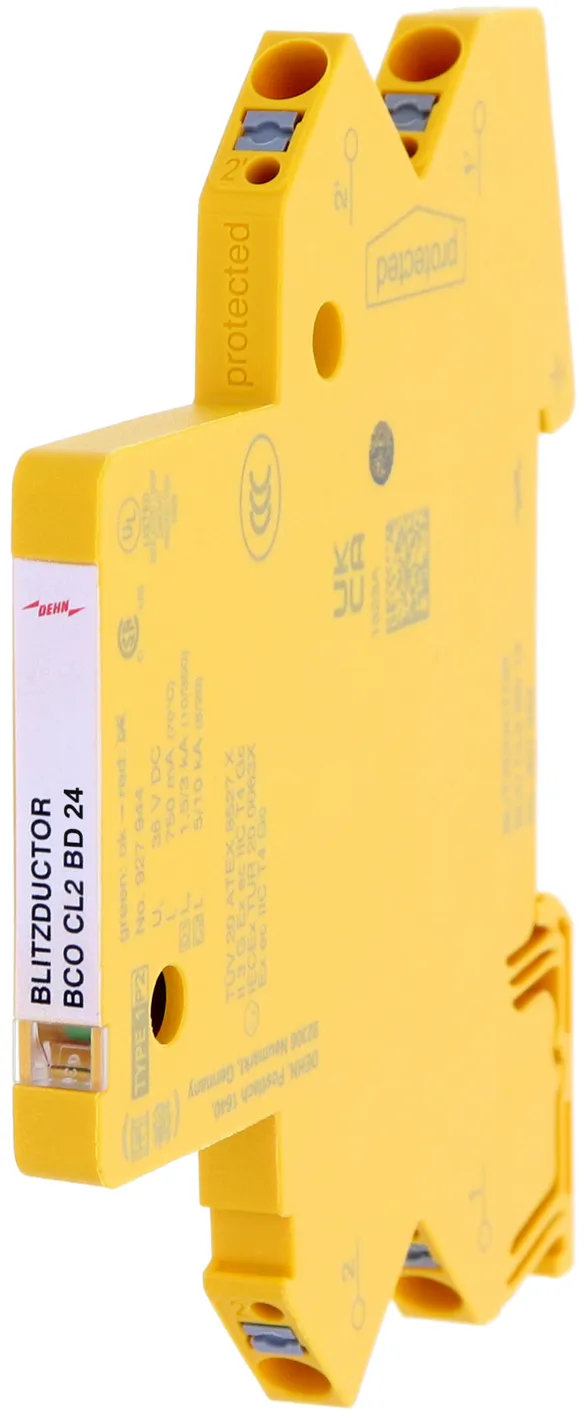

artikelnr. 927944 BCO CL2 BD 24

GTIN 4013364411784, CCT (EU): 85363010, Bruttovægt: 57.86 g, VPE: 1.00 Pakkestørrelse

forrige

billeder

Yderligere information

CAD filer

fabrikat: DEHN
Type: BCO CL2 BD 24
artikelnr.: 927944
eller tilsvarende

Certificater

Tekniske data

Aflederklasse	L
Max. driftsspænding DC (U_C )	36 V
Mærkestrøm ved 70 °C (I_L )	0,75 A
D1 lynstødstrøm (10/350 µs) per leder (I_imp )	1,5 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) (I_n )	10 kA
Serieimpedans per leder	1 ohm
Grænsefrekvens leder-leder (f_G )	5,8 MHz
Godkendelser	UL 497B, CSA, ATEX, IECEx, CCC, SIL
^*) Find yderligere oplysninger på www.dehn.de

Aflederklasse	L
Impulskategori	D1, C1, C2, C3, B2
Mærkespænding (U_N )	24 V
Max. driftsspænding DC (U_C )	36 V
Max. driftsspænding AC (U_C )	25,4 V
Mærkestrøm ved 70 °C (I_L )	0,75 A
D1 samlet lynstødstrøm (10/350 µs) (I_imp )	3 kA
D1 lynstødstrøm (10/350 µs) per leder (I_imp )	1,5 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) (I_n )	10 kA
C2 mærkeafledestødstrøm (8/20 µs) per leder (I_n )	5 kA
Restspænding leder-leder ved I_n C2 (U_P )	≤ 57 V
Restspænding leder-PG ved I_n C2 (U_P )	≤ 600 V
Restspænding leder-leder ved I_n C1 (U_P )	≤ 57 V
Restspænding leder-PG ved I_n C1 (U_P )	≤ 600 V
Restspænding leder-leder ved 1 kV/µs C3 (U_P )	≤ 46 V
Restspænding leder-PG ved 1 kV/µs C3 (U_P )	≤ 600 V
Serieimpedans per leder	1 ohm
Grænsefrekvens leder-leder (f_G )	5,8 MHz
Kapacitet leder-leder (C)	≤ 1,5 nF
Kapacitet leder-PG (C)	≤ 16 pF
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Funktions-/fejlvisning	Grøn / rød
Kapslingsklasse	IP 20
Montage på	35 mm DIN-skinne efter EN 60715
Tilslutning (indgang / udgang)	Push-in / push-in
Tilslutningstværsnit, massiv	0,2-2,5 mm²
Tilslutningstværsnit, fintrådet	0,2-2,5 mm²
Jording via	35 mm DIN-skinne efter EN 60715
Kapslingsmateriale	Polyamid PA 6,6
Farve	Gul
Prøvestandarder	IEC 61643-21 / EN 61643-21
Godkendelser	UL 497B, CSA, ATEX, IECEx, CCC, SIL
SIL-klassificering	indtil SIL3 ^*)
ATEX-godkendelser	TÜV 20 ATEX 8527 X: II 3G Ex ec IIC T4 Gc
IECEx-godkendelser	IECEx TUR 20.0063X: Ex ec IIC T4 Gc
China Compulsory Certification	CCC No. 2021312304001192
Udvidede tekniske data:	---------------------------------
– Max. afledestødstrøm (8/20 µs) [1/2 - PG], [1+2 - PG] (I_max )	20 kA
– Afledestødstrøm (8/20 µs) [1/2 - PG], [1+2 - PG]	10 kA (10x)
– Restspænding leder-PG ved 1 kV/μs C3 efter belastning med I_max (U_P )	≤ 600 V
^*) Find yderligere oplysninger på www.dehn.de

Produkt 927944 blev tilføjet til notesblok.

Gå til notesblok

Produkt 927944 blev lagt I kurven.

Gå til webshoppen

artikelnr. 927945 BCO CL2 BD 48

GTIN 4013364411807, CCT (EU): 85363010, Bruttovægt: 57.86 g, VPE: 1.00 Pakkestørrelse

forrige

billeder

Yderligere information

CAD filer

fabrikat: DEHN
Type: BCO CL2 BD 48
artikelnr.: 927945
eller tilsvarende

Certificater

Tekniske data

Aflederklasse	L
Max. driftsspænding DC (U_C )	56 V
Mærkestrøm ved 70 °C (I_L )	0,75 A
D1 lynstødstrøm (10/350 µs) per leder (I_imp )	1,5 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) (I_n )	10 kA
Serieimpedans per leder	1 ohm
Grænsefrekvens leder-leder (f_G )	7,2 MHz
Godkendelser	UL 497B, CSA, ATEX, IECEx, CCC, SIL
^*) Find yderligere oplysninger på www.dehn.de

Aflederklasse	L
Impulskategori	D1, C1, C2, C3, B2
Mærkespænding (U_N )	48 V
Max. driftsspænding DC (U_C )	56 V
Max. driftsspænding AC (U_C )	39,6 V
Mærkestrøm ved 70 °C (I_L )	0,75 A
D1 samlet lynstødstrøm (10/350 µs) (I_imp )	3 kA
D1 lynstødstrøm (10/350 µs) per leder (I_imp )	1,5 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) (I_n )	10 kA
C2 mærkeafledestødstrøm (8/20 µs) per leder (I_n )	5 kA
Restspænding leder-leder ved I_n C2 (U_P )	≤ 90 V
Restspænding leder-PG ved I_n C2 (U_P )	≤ 600 V
Restspænding leder-leder ved I_n C1 (U_P )	≤ 90 V
Restspænding leder-PG ved I_n C1 (U_P )	≤ 600 V
Restspænding leder-leder ved 1 kV/µs C3 (U_P )	≤ 70 V
Restspænding leder-PG ved 1 kV/µs C3 (U_P )	≤ 600 V
Serieimpedans per leder	1 ohm
Grænsefrekvens leder-leder (f_G )	7,2 MHz
Kapacitet leder-leder (C)	≤ 1 nF
Kapacitet leder-PG (C)	≤ 16 pF
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Funktions-/fejlvisning	Grøn / rød
Kapslingsklasse	IP 20
Montage på	35 mm DIN-skinne efter EN 60715
Tilslutning (indgang / udgang)	Push-in / push-in
Tilslutningstværsnit, massiv	0,2-2,5 mm²
Tilslutningstværsnit, fintrådet	0,2-2,5 mm²
Jording via	35 mm DIN-skinne efter EN 60715
Kapslingsmateriale	Polyamid PA 6,6
Farve	Gul
Prøvestandarder	IEC 61643-21 / EN 61643-21
Godkendelser	UL 497B, CSA, ATEX, IECEx, CCC, SIL
SIL-klassificering	indtil SIL3 ^*)
ATEX-godkendelser	TÜV 20 ATEX 8527 X: II 3G Ex ec IIC T4 Gc
IECEx-godkendelser	IECEx TUR 20.0063X: Ex ec IIC T4 Gc
China Compulsory Certification	CCC No. 2021312304001192
Udvidede tekniske data:	---------------------------------
– Max. afledestødstrøm (8/20 µs) [1/2 - PG], [1+2 - PG] (I_max )	20 kA
– Afledestødstrøm (8/20 µs) [1/2 - PG], [1+2 - PG]	10 kA (10x)
– Restspænding leder-PG ved 1 kV/μs C3 efter belastning med I_max (U_P )	≤ 600 V
^*) Find yderligere oplysninger på www.dehn.de

Produkt 927945 blev tilføjet til notesblok.

Gå til notesblok

Produkt 927945 blev lagt I kurven.

Gå til webshoppen

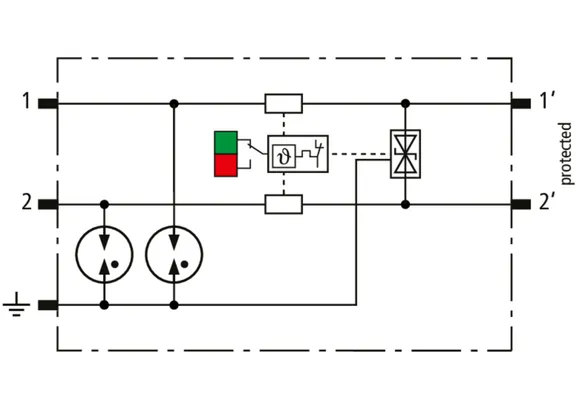

BCO CL2 BE HF

1 produkt

artikelnr. 927970 BCO CL2 BE HF 5

GTIN 4013364411982, CCT (EU): 85363010, Bruttovægt: 57.86 g, VPE: 1.00 Pakkestørrelse

billeder

Yderligere information

CAD filer

fabrikat: DEHN
Type: BCO CL2 BE HF 5
artikelnr.: 927970
eller tilsvarende

Certificater

Tekniske data

Aflederklasse	M
Max. driftsspænding DC (U_C )	8,5 V
Mærkestrøm ved 70 °C (I_L )	0,75 A
D1 lynstødstrøm (10/350 µs) per leder (I_imp )	1,5 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) (I_n )	10 kA
Serieimpedans per leder	1 ohm
Godkendelser	UL 497B, CSA, ATEX, IECEx, CCC, SIL
^*) Find yderligere oplysninger på www.dehn.de

Aflederklasse	M
Impulskategori	D1, C1, C2, C3, B2
Mærkespænding (U_N )	5 V
Max. driftsspænding DC (U_C )	8,5 V
Max. driftsspænding AC (U_C )	6,0 V
Mærkestrøm ved 70 °C (I_L )	0,75 A
D1 samlet lynstødstrøm (10/350 µs) (I_imp )	3 kA
D1 lynstødstrøm (10/350 µs) per leder (I_imp )	1,5 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) (I_n )	10 kA
C2 mærkeafledestødstrøm (8/20 µs) per leder (I_n )	5 kA
Restspænding leder-leder ved I_n C2 (U_P )	≤ 50 V
Restspænding leder-PG ved I_n C2 (U_P )	≤ 70 V
Restspænding leder-leder ved I_n C1 (U_P )	≤ 50 V
Restspænding leder-PG ved I_n C1 (U_P )	≤ 70 V
Restspænding leder-leder ved 1 kV/µs C3 (U_P )	≤ 15 V
Restspænding leder-PG ved 1 kV/µs C3 (U_P )	≤ 15 V
Serieimpedans per leder	1 ohm
Grænsefrekvens leder-PG (f_G )	100 MHz
Kapacitet leder-leder (C)	≤ 20 pF
Kapacitet leder-PG (C)	≤ 23 pF
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Funktions-/fejlvisning	Grøn / rød
Kapslingsklasse	IP 20
Montage på	35 mm DIN-skinne efter EN 60715
Tilslutning (indgang / udgang)	Push-in / push-in
Tilslutningstværsnit, massiv	0,2-2,5 mm²
Tilslutningstværsnit, fintrådet	0,2-2,5 mm²
Jording via	35 mm DIN-skinne efter EN 60715
Kapslingsmateriale	Polyamid PA 6,6
Farve	Gul
Prøvestandarder	IEC 61643-21 / EN 61643-21
Godkendelser	UL 497B, CSA, ATEX, IECEx, CCC, SIL
SIL-klassificering	indtil SIL3 ^*)
ATEX-godkendelser	TÜV 20 ATEX 8527 X: II 3G Ex ec IIC T4 Gc
IECEx-godkendelser	IECEx TUR 20.0063X: Ex ec IIC T4 Gc
China Compulsory Certification	CCC No. 2021312304001192
Udvidede tekniske data:	---------------------------------
– Max. afledestødstrøm (8/20 µs) [1/2 - PG], [1+2 - PG] (I_max )	20 kA
– Afledestødstrøm (8/20 µs) [1/2 - PG], [1+2 - PG]	10 kA (10x)
– Restspænding leder-PG ved 1 kV/μs C3 efter belastning med I_max (U_P )	≤ 15 V
^*) Find yderligere oplysninger på www.dehn.de

Produkt 927970 blev tilføjet til notesblok.

Gå til notesblok

Produkt 927970 blev lagt I kurven.

Gå til webshoppen

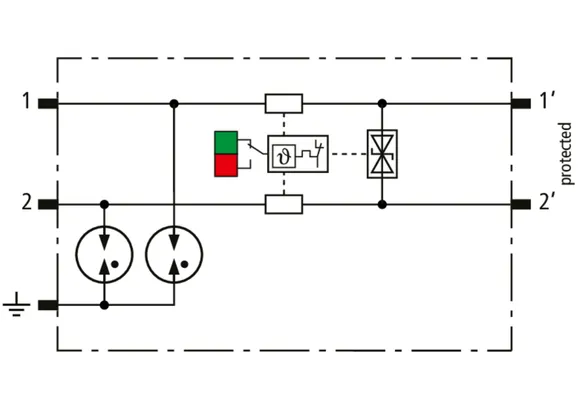

BCO CL2 BD HF

Pladsbesparende, kompakt kombiafleder, 6 mm bred, med push-in-tilslutningsteknologi og statusvisning til beskyttelse af 1 lederpar på jordpotentialfrie, højfrekvente bussystemer samt symmetriske grænseflader.

1 produkt

artikelnr. 927971 BCO CL2 BD HF 5

GTIN 4013364411999, CCT (EU): 85363010, Bruttovægt: 57.86 g, VPE: 1.00 Pakkestørrelse

forrige

billeder

Yderligere information

CAD filer

fabrikat: DEHN
Type: BCO CL2 BD HF 5
artikelnr.: 927971
eller tilsvarende

Certificater

Tekniske data

Aflederklasse	L
Max. driftsspænding DC (U_C )	8,5 V
Mærkestrøm ved 70 °C (I_L )	0,75 A
D1 lynstødstrøm (10/350 µs) per leder (I_imp )	1,5 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) (I_n )	10 kA
Serieimpedans per leder	1 ohm
Grænsefrekvens leder-leder (f_G )	100 MHz
Godkendelser	UL 497B, CSA, ATEX, IECEx, CCC, SIL
^*) Find yderligere oplysninger på www.dehn.de

Aflederklasse	L
Impulskategori	D1, C1, C2, C3, B2
Mærkespænding (U_N )	5 V
Max. driftsspænding DC (U_C )	8,5 V
Max. driftsspænding AC (U_C )	6,0 V
Mærkestrøm ved 70 °C (I_L )	0,75 A
D1 samlet lynstødstrøm (10/350 µs) (I_imp )	3 kA
D1 lynstødstrøm (10/350 µs) per leder (I_imp )	1,5 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) (I_n )	10 kA
C2 mærkeafledestødstrøm (8/20 µs) per leder (I_n )	5 kA
Restspænding leder-leder ved I_n C2 (U_P )	≤ 42 V
Restspænding leder-PG ved I_n C2 (U_P )	≤ 600 V
Restspænding leder-leder ved I_n C1 (U_P )	≤ 42 V
Restspænding leder-PG ved I_n C1 (U_P )	≤ 600 V
Restspænding leder-leder ved 1 kV/µs C3 (U_P )	≤ 15 V
Restspænding leder-PG ved 1 kV/µs C3 (U_P )	≤ 600 V
Serieimpedans per leder	1 ohm
Grænsefrekvens leder-leder (f_G )	100 MHz
Kapacitet leder-leder (C)	≤ 21 pF
Kapacitet leder-PG (C)	≤ 15 pF
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Funktions-/fejlvisning	Grøn / rød
Kapslingsklasse	IP 20
Montage på	35 mm DIN-skinne efter EN 60715
Tilslutning (indgang / udgang)	Push-in / push-in
Tilslutningstværsnit, massiv	0,2-2,5 mm²
Tilslutningstværsnit, fintrådet	0,2-2,5 mm²
Jording via	35 mm DIN-skinne efter EN 60715
Kapslingsmateriale	Polyamid PA 6,6
Farve	Gul
Prøvestandarder	IEC 61643-21 / EN 61643-21
Godkendelser	UL 497B, CSA, ATEX, IECEx, CCC, SIL
SIL-klassificering	indtil SIL3 ^*)
ATEX-godkendelser	TÜV 20 ATEX 8527 X: II 3G Ex ec IIC T4 Gc
IECEx-godkendelser	IECEx TUR 20.0063X: Ex ec IIC T4 Gc
China Compulsory Certification	CCC No. 2021312304001192
Udvidede tekniske data:	---------------------------------
– Max. afledestødstrøm (8/20 µs) [1/2 - PG], [1+2 - PG] (I_max )	20 kA
– Afledestødstrøm (8/20 µs) [1/2 - PG], [1+2 - PG]	10 kA (10x)
– Restspænding leder-PG ved 1 kV/μs C3 efter belastning med I_max (U_P )	≤ 600 V
^*) Find yderligere oplysninger på www.dehn.de

Produkt 927971 blev tilføjet til notesblok.

Gå til notesblok

Produkt 927971 blev lagt I kurven.

Gå til webshoppen

BCO CL2 E

Pladsbesparende, kompakt overspændingsafleder med en bredde på 6 mm og push-in tilslutningsteknik med statusvisning. Finbegrænsende, et-trins overspændingsbeskyttelse med højtydende dioder til beskyttelse af 2 individuelle ledere med et fælles referencepotentiale og asymmetriske grænseflader.

3 produkter

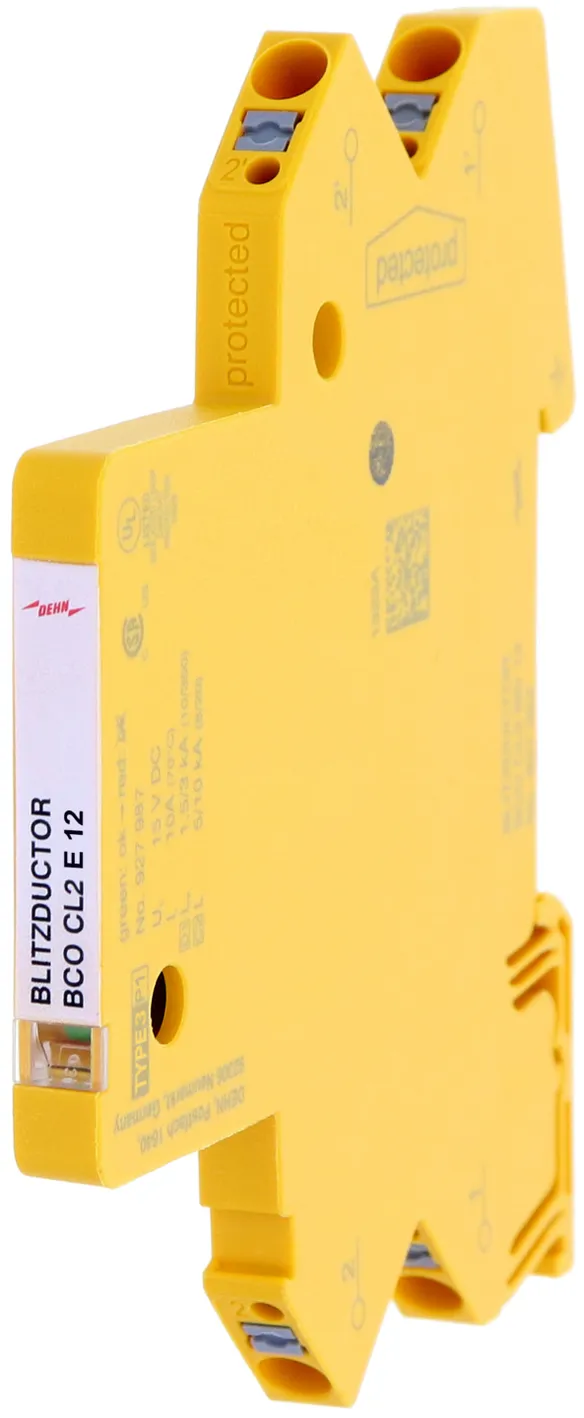

artikelnr. 927987 BCO CL2 E 12

GTIN 4013364485754, CCT (EU): 85363010, Bruttovægt: 55.94 g, VPE: 1.00 Pakkestørrelse

forrige

billeder

Yderligere information

CAD filer

fabrikat: DEHN
Type: BCO CL2 E 12
artikelnr.: 927987
eller tilsvarende

Certificater

Tekniske data

Aflederklasse	W
Max. driftsspænding DC (U_C )	15 V
Mærkestrøm ved 60 °C (I_L )	10 A
Mærkestrøm ved 80 °C (I_L )	6 A
C1 samlet mærkeafledestødstrøm (8/20 µs) (I_n )	3 kA
Serieimpedans per leder	0 ohm
Godkendelser	UL 497B, SIL
^*) Find yderligere oplysninger på www.dehn.de

Aflederklasse	W
Impulskategori	C1, C3
Mærkespænding (U_N )	12 V
Max. driftsspænding DC (U_C )	15 V
Max. driftsspænding AC (U_C )	10,6 V
Mærkestrøm ved 60 °C (I_L )	10 A
Mærkestrøm ved 80 °C (I_L )	6 A
C1 samlet mærkeafledestødstrøm (8/20 µs) (I_n )	3 kA
C1 mærkeafledestødstrøm (8/20 µs) per leder (I_n )	1,5 kA
Restspænding leder-leder ved I_n C1 (U_P )	≤ 80 V
Restspænding leder-PG ved I_n C1 (U_P )	≤ 50 V
Restspænding leder-leder ved 1 kV/µs C3 (U_P )	≤ 44 V
Restspænding leder-PG ved 1 kV/µs C3 (U_P )	≤ 22 V
Serieimpedans per leder	0 ohm
Grænsefrekvens leder-PG ved 100 ohm (f_G )	0,6 MHz
Kapacitet leder-leder (C)	≤ 3 nF
Kapacitet leder-PG (C)	≤ 6 nF
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Funktions-/fejlvisning	Grøn / rød
Kapslingsklasse	IP 20
Montage på	35 mm DIN-skinne efter EN 60715
Tilslutning (indgang / udgang)	Push-in / push-in
Tilslutningstværsnit, massiv	0,2-2,5 mm²
Tilslutningstværsnit, fintrådet	0,2-2,5 mm²
Jording via	35 mm DIN-skinne efter EN 60715
Kapslingsmateriale	Polyamid PA 6,6
Farve	Gul
Prøvestandarder	IEC 61643-21 / EN 61643-21
Godkendelser	UL 497B, SIL
SIL-klassificering	indtil SIL3 ^*)
^*) Find yderligere oplysninger på www.dehn.de

Produkt 927987 blev tilføjet til notesblok.

Gå til notesblok

Produkt 927987 blev lagt I kurven.

Gå til webshoppen

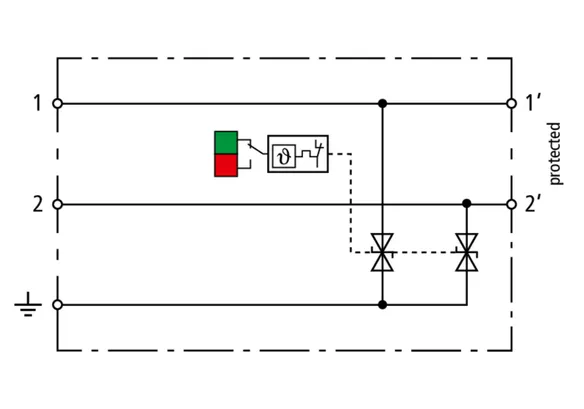

artikelnr. 927988 BCO CL2 E 24

GTIN 4013364485747, CCT (EU): 85363010, Bruttovægt: 56.04 g, VPE: 1.00 Pakkestørrelse

forrige

billeder

Yderligere information

CAD filer

fabrikat: DEHN
Type: BCO CL2 E 24
artikelnr.: 927988
eller tilsvarende

Certificater

Tekniske data

Aflederklasse	W
Max. driftsspænding DC (U_C )	33 V
Mærkestrøm ved 60 °C (I_L )	10 A
Mærkestrøm ved 80 °C (I_L )	6 A
C1 samlet mærkeafledestødstrøm (8/20 µs) (I_n )	1,2 kA
Serieimpedans per leder	0 ohm
Godkendelser	UL 497B, SIL
^*) Find yderligere oplysninger på www.dehn.de

Aflederklasse	W
Impulskategori	C1, C3
Mærkespænding (U_N )	24 V
Max. driftsspænding DC (U_C )	33 V
Max. driftsspænding AC (U_C )	23 V
Mærkestrøm ved 60 °C (I_L )	10 A
Mærkestrøm ved 80 °C (I_L )	6 A
C1 samlet mærkeafledestødstrøm (8/20 µs) (I_n )	1,2 kA
C1 mærkeafledestødstrøm (8/20 µs) per leder (I_n )	0,6 kA
Restspænding leder-leder ved I_n C1 (U_P )	≤ 100 V
Restspænding leder-PG ved I_n C1 (U_P )	≤ 55 V
Restspænding leder-leder ved 1 kV/µs C3 (U_P )	≤ 90 V
Restspænding leder-PG ved 1 kV/µs C3 (U_P )	≤ 45 V
Serieimpedans per leder	0 ohm
Grænsefrekvens leder-PG ved 100 ohm (f_G )	1,5 MHz
Kapacitet leder-leder (C)	≤ 1,5 nF
Kapacitet leder-PG (C)	≤ 3 nF
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Funktions-/fejlvisning	Grøn / rød
Kapslingsklasse	IP 20
Montage på	35 mm DIN-skinne efter EN 60715
Tilslutning (indgang / udgang)	Push-in / push-in
Tilslutningstværsnit, massiv	0,2-2,5 mm²
Tilslutningstværsnit, fintrådet	0,2-2,5 mm²
Jording via	35 mm DIN-skinne efter EN 60715
Kapslingsmateriale	Polyamid PA 6,6
Farve	Gul
Prøvestandarder	IEC 61643-21 / EN 61643-21
Godkendelser	UL 497B, SIL
SIL-klassificering	indtil SIL3 ^*)
^*) Find yderligere oplysninger på www.dehn.de

Produkt 927988 blev tilføjet til notesblok.

Gå til notesblok

Produkt 927988 blev lagt I kurven.

Gå til webshoppen

artikelnr. 927989 BCO CL2 E 48

GTIN 4013364485761, CCT (EU): 85363010, Bruttovægt: 36.58 g, VPE: 1.00 Pakkestørrelse

forrige

billeder

Yderligere information

CAD filer

fabrikat: DEHN
Type: BCO CL2 E 48
artikelnr.: 927989
eller tilsvarende

Certificater

Tekniske data

Aflederklasse	W
Max. driftsspænding DC (U_C )	58 V
Mærkestrøm ved 60 °C (I_L )	10 A
Mærkestrøm ved 80 °C (I_L )	6 A
C1 samlet mærkeafledestødstrøm (8/20 µs) (I_n )	0,8 kA
Serieimpedans per leder	0 ohm
Godkendelser	UL 497B, SIL
^*) Find yderligere oplysninger på www.dehn.de

Aflederklasse	W
Impulskategori	C1, C3
Mærkespænding (U_N )	48 V
Max. driftsspænding DC (U_C )	58 V
Max. driftsspænding AC (U_C )	41 V
Mærkestrøm ved 60 °C (I_L )	10 A
Mærkestrøm ved 80 °C (I_L )	6 A
C1 samlet mærkeafledestødstrøm (8/20 µs) (I_n )	0,8 kA
C1 mærkeafledestødstrøm (8/20 µs) per leder (I_n )	0,4 kA
Restspænding leder-leder ved I_n C1 (U_P )	≤ 180 V
Restspænding leder-PG ved I_n C1 (U_P )	≤ 90 V
Restspænding leder-leder ved 1 kV/µs C3 (U_P )	≤ 145 V
Restspænding leder-PG ved 1 kV/µs C3 (U_P )	≤ 75 V
Serieimpedans per leder	0 ohm
Grænsefrekvens leder-PG ved 100 ohm (f_G )	2,5 MHz
Kapacitet leder-leder (C)	≤ 1 nF
Kapacitet leder-PG (C)	≤ 2 nF
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Funktions-/fejlvisning	Grøn / rød
Kapslingsklasse	IP 20
Montage på	35 mm DIN-skinne efter EN 60715
Tilslutning (indgang / udgang)	Push-in / push-in
Tilslutningstværsnit, massiv	0,2-2,5 mm²
Tilslutningstværsnit, fintrådet	0,2-2,5 mm²
Jording via	35 mm DIN-skinne efter EN 60715
Kapslingsmateriale	Polyamid PA 6,6
Farve	Gul
Prøvestandarder	IEC 61643-21 / EN 61643-21
Godkendelser	UL 497B, SIL
SIL-klassificering	indtil SIL3 ^*)
^*) Find yderligere oplysninger på www.dehn.de

Produkt 927989 blev tilføjet til notesblok.

Gå til notesblok

Produkt 927989 blev lagt I kurven.

Gå til webshoppen

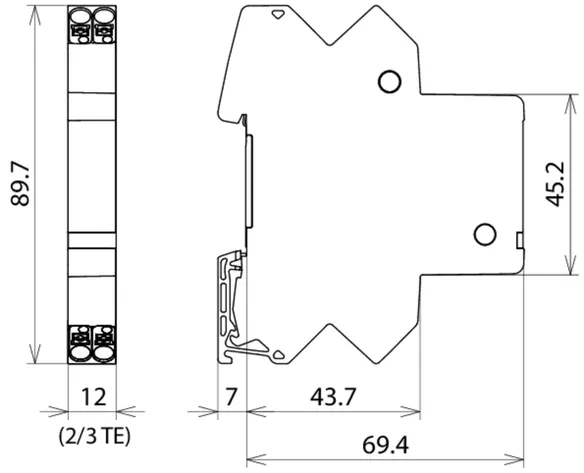

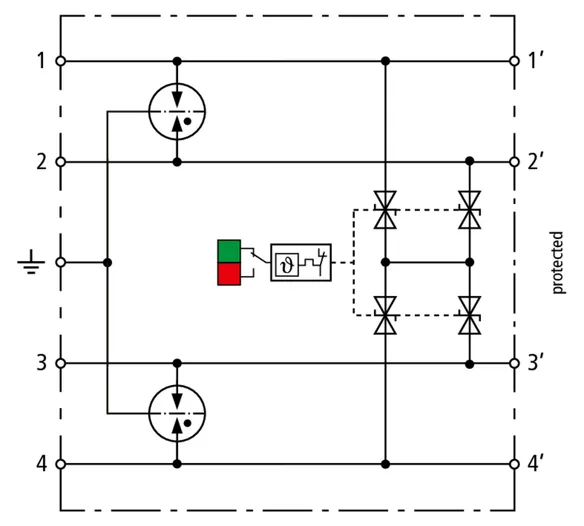

BCO CL4 BC

Pladsbesparende, kompakt kombinationsafleder med en bredde på 12 mm og push-in tilslutningsteknologi med statusvisning til beskyttelse af ikke-jordede 4-leder målekredsløb til informationsteknologiske systemer og MCR teknologi.

1 produkt

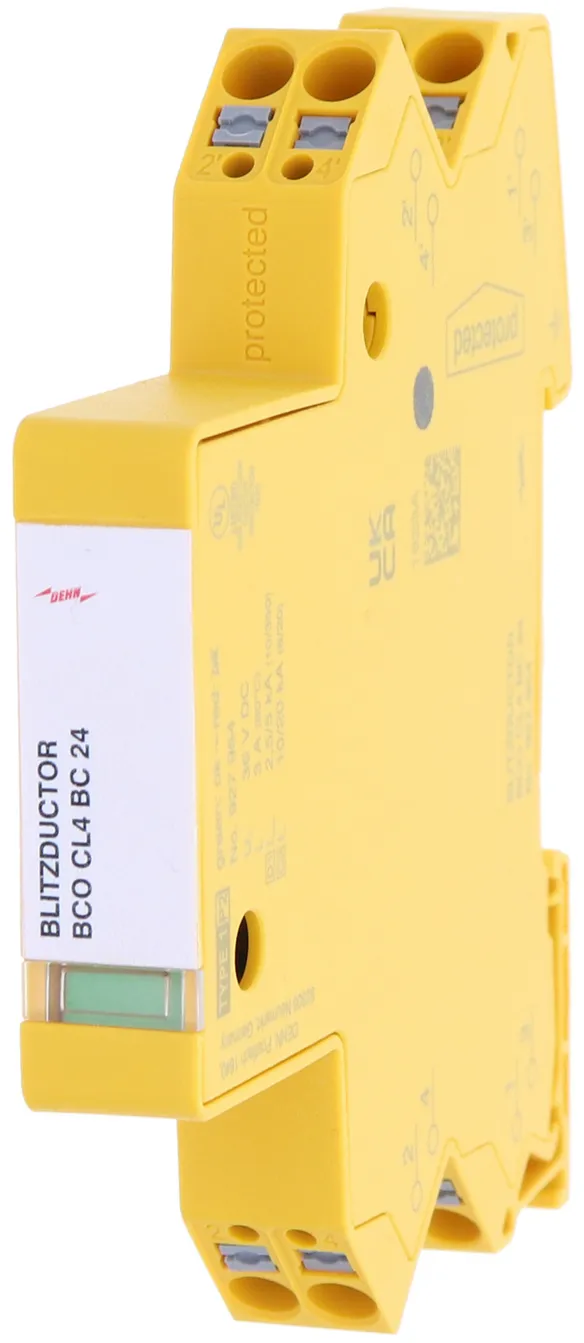

artikelnr. 927954 BCO CL4 BC 24

GTIN 4013364485730, CCT (EU): 85363010, Bruttovægt: 80.10 g, VPE: 1.00 Pakkestørrelse

billeder

Yderligere information

CAD filer

Kombiafleder BLITZDUCTORconnect CL2 BC 24
Kompakt kombiafleder til beskyttelse af
ikke-jordede 4-leder-målinger til informations-
teknologiske systemer og MSR-kredse
testet iht. EN/IEC 61643-21 og energetisk
koordineret iht. IEC 61643-22
Aflederklasse type 1/P2
Impulskategori: D1, C1, C2, C3, B2
Statusvisning
Maks. driftsspænding 36,0 V DC / 25,4 V AC
Nominel strøm ved 80 °C: 3 A
Serieimpedans pr. leder: 0 ohm
C2 Nominel afledestødstrøm pr. leder (8/20): 10 kA
C2 Nominel afledestrøm i alt (8/20): 20 kA
D1 Lynimpulsstrøm (10/350) pr. leder: 2,5 kA
D1 Samlet lynimpulsstrøm (10/350): 5 kA
Ledningstilslutning: Push-in
Bredde 12 mm

fabrikat: DEHN
Type: BCO CL4 BC 24
artikelnr.: 927954
eller tilsvarende

Certificater

Tekniske data

Aflederklasse	L
Max. driftsspænding DC (U_C )	36 V
Mærkestrøm ved 80 °C (I_L )	3 A
D1 lynstødstrøm (10/350 µs) per leder (I_imp )	2,5 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) (I_n )	20 kA
Serieimpedans per leder	0 ohm
Godkendelser	UL 497B, SIL
^*) Find yderligere oplysninger på www.dehn.de

Aflederklasse	L
Impulskategori	D1, C1, C2, C3, B2
Mærkespænding (U_N )	24 V
Max. driftsspænding DC (U_C )	36 V
Max. driftsspænding AC (U_C )	25,4 V
Mærkestrøm ved 80 °C (I_L )	3 A
D1 samlet lynstødstrøm (10/350 µs) (I_imp )	5 kA
D1 lynstødstrøm (10/350 µs) per leder (I_imp )	2,5 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) (I_n )	20 kA
C2 mærkeafledestødstrøm (8/20 µs) per leder (I_n )	10 kA
Restspænding leder-PG ved I_n C2 (U_P )	≤ 650 V
Restspænding leder-leder ved I_n 1 kA C1 (U_P )	≤ 85 V
Restspænding leder-leder ved 1 kV/µs C3 (U_P )	≤ 55 V
Restspænding leder-PG ved 1 kV/µs C3 (U_P )	≤ 600 V
Serieimpedans per leder	0 ohm
Grænsefrekvens leder-leder ved 100 ohm (f_G )	1,5 MHz
Kapacitet leder-leder (C)	≤ 3 nF
Kapacitet leder-PG (C)	≤ 42 pF
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Funktions-/fejlvisning	grøn / rød
Kapslingsklasse	IP 20
Tilslutning (indgang / udgang)	Push-in / Push-in
Tilslutningstværsnit, massiv	0,2-2,5 mm2
Tilslutningstværsnit, fintrådet	0,2-2,5 mm2
Jording via	35 mm DIN-skinne efter EN 60715
Kapslingsmateriale	Polyamid PA 6.6, UL 94 V-0
Farve	Gul
Prøvestandarder	IEC 61643-21 / EN 61643-21
Godkendelser	UL 497B, SIL
SIL-klassificering	indtil SIL3 ^*)
^*) Find yderligere oplysninger på www.dehn.de

Produkt 927954 blev tilføjet til notesblok.

Gå til notesblok

Produkt 927954 blev lagt I kurven.

Gå til webshoppen

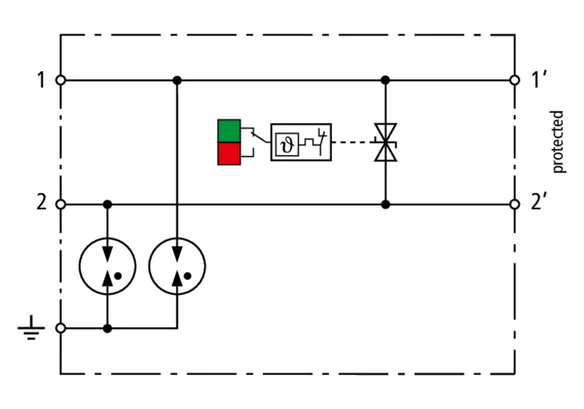

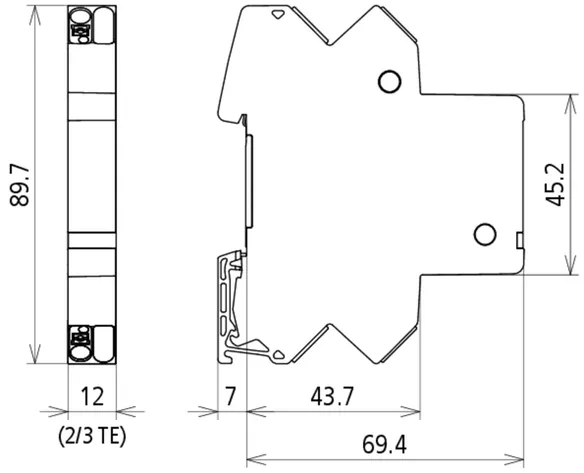

BCO CL2 BD HC10A 24

Pladsbesparende, kompakt kombi-afleder med en bredde på 12 mm og push-in tilslutningsteknologi med statusvisning til beskyttelse af 1 lederpar i flydende DC-forsyninger til informationsteknologiske systemer og MSR-kredsløb.

1 produkt

artikelnr. 927408 BCO CL2 BD HC10A 24

GTIN 4013364463653, CCT (EU): 85363010, Bruttovægt: 68.30 g, VPE: 1.00 Pakkestørrelse

forrige

billeder

Yderligere information

CAD filer

fabrikat: DEHN
Type: BCO CL2 BD HC10A 24
artikelnr.: 927408
eller tilsvarende

Certificater

Tekniske data

Aflederklasse	L
Max. driftsspænding DC (U_C )	45 V
Mærkestrøm ved 80 °C (I_L )	10 A
D1 lynstødstrøm (10/350 µs) per leder (I_imp )	2,5 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) (I_n )	20 kA
Serieimpedans per leder	0 ohm
Godkendelser	UL 497B, SIL
^*) Find yderligere oplysninger på www.dehn.de

Aflederklasse	L
Impulskategori	D1, C1, C2, C3, B2
Mærkespænding (U_N )	24 V
Max. driftsspænding DC (U_C )	45 V
Max. driftsspænding AC (U_C )	31,8 V
Mærkestrøm ved 80 °C (I_L )	10 A
D1 samlet lynstødstrøm (10/350 µs) (I_imp )	5 kA
D1 lynstødstrøm (10/350 µs) per leder (I_imp )	2,5 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) (I_n )	20 kA
C2 mærkeafledestødstrøm (8/20 µs) per leder (I_n )	10 kA
Restspænding leder-leder ved I_n 1 kA C2 (U_P )	≤ 100 V
Restspænding leder-PG ved I_n C2 (U_P )	≤ 800 V
Restspænding leder-PG ved 1 kV/µs C3 (U_P )	≤ 800 V
Serieimpedans per leder	0 ohm
Grænsefrekvens leder-leder ved 100 ohm (f_G )	2 MHz
Kapacitet leder-leder (C)	≤ 1,37 nF
Kapacitet leder-PG (C)	≤ 13,06 pF
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Funktions-/fejlvisning	grøn / rød
Kapslingsklasse	IP 20
Tilslutning (indgang / udgang)	Push-in / Push-in
Tilslutningstværsnit, massiv	0,2-2,5 mm2
Tilslutningstværsnit, fintrådet	0,2-2,5 mm2
Jording via	35 mm DIN-skinne efter EN 60715
Kapslingsmateriale	Polyamid PA 6.6, UL 94 V-0
Farve	Gul
Prøvestandarder	IEC 61643-21 / EN 61643-21
Godkendelser	UL 497B, SIL
SIL-klassificering	indtil SIL3 ^*)
^*) Find yderligere oplysninger på www.dehn.de

Produkt 927408 blev tilføjet til notesblok.

Gå til notesblok

Produkt 927408 blev lagt I kurven.

Gå til webshoppen

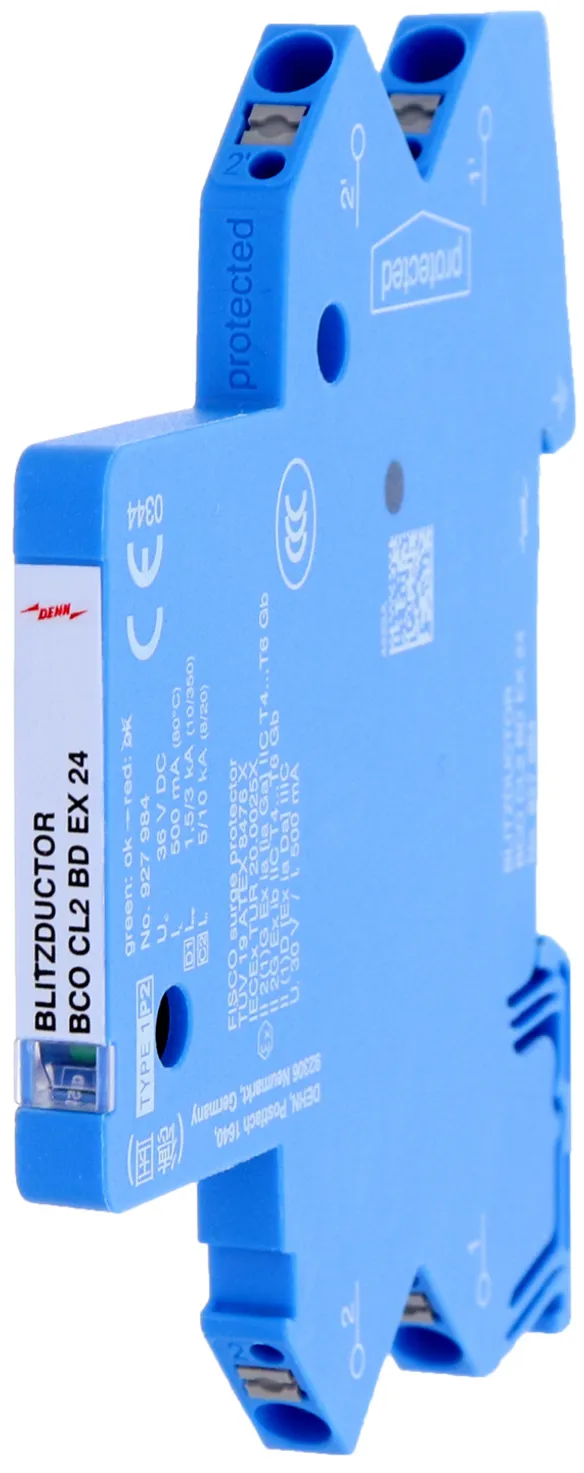

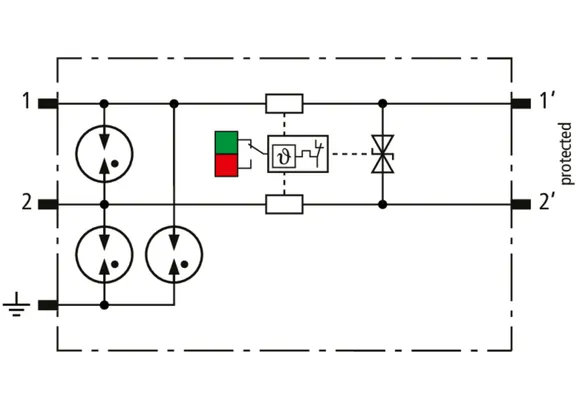

BCO CL2 BD EX 24

Pladsbesparende, kompakt kombiafleder med en bredde på 6 mm og push-in-tilslutningsteknik med funktions-/fejlvisning til beskyttelse af et lederpar i egensikre målekredse og bussystemer. Følger kravene i FISCO. Isolationsstyrke > 500 V leder-jord.

1 produkt

artikelnr. 927984 BCO CL2 BD EX 24

GTIN 4013364412002, CCT (EU): 85363010, Bruttovægt: 57.86 g, VPE: 1.00 Pakkestørrelse

forrige

billeder

Yderligere information

CAD filer

fabrikat: DEHN
Type: BCO CL2 BD EX 24
artikelnr.: 927984
eller tilsvarende

Certificater

Tekniske data

Aflederklasse	L
Max. driftsspænding DC (U_C )	36 V
Mærkestrøm ved 80 °C (I_L )	0,5 A
D1 lynstødstrøm (10/350 µs) per leder (I_imp )	1,5 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) (I_n )	10 kA
Serieimpedans per leder	1 ohm
Grænsefrekvens leder-leder (f_G )	3,5 MHz
Godkendelser	ATEX, IECEx, CCC, SIL
^*) Find yderligere oplysninger på www.dehn.de

Aflederklasse	L
Impulskategori	D1, C1, C2, C3, B2
Mærkespænding (U_N )	24 V
Max. driftsspænding DC (U_C )	36 V
Max. driftsspænding AC (U_C )	25,4 V
Mærkestrøm ved 80 °C (I_L )	0,5 A
D1 samlet lynstødstrøm (10/350 µs) (I_imp )	3 kA
D1 lynstødstrøm (10/350 µs) per leder (I_imp )	1,5 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) (I_n )	10 kA
C2 mærkeafledestødstrøm (8/20 µs) per leder (I_n )	5 kA
Restspænding leder-leder ved I_n C2 (U_P )	≤ 65 V
Restspænding leder-PG ved I_n C2 (U_P )	≤ 1100 V
Restspænding leder-leder ved 1 kV/µs C3 (U_P )	≤ 48 V
Restspænding leder-PG ved 1 kV/µs C3 (U_P )	≤ 1000 V
Serieimpedans per leder	1 ohm
Grænsefrekvens leder-leder (f_G )	3,5 MHz
Kapacitet leder-leder (C)	≤ 2 nF
Kapacitet leder-PG (C)	≤ 15 pF
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Funktions-/fejlvisning	Grøn / rød
Kapslingsklasse	IP 20
Montage på	35 mm DIN-skinne efter EN 60715
Tilslutning (indgang / udgang)	Push-in / push-in
Tilslutningstværsnit, massiv	0,2-2,5 mm²
Tilslutningstværsnit, fintrådet	0,2-2,5 mm²
Jording via	35 mm DIN-skinne efter EN 60715
Kapslingsmateriale	Polyamid PA 6,6
Farve	Blå
Prøvestandarder	IEC 61643-21 / EN 61643-21
Godkendelser	ATEX, IECEx, CCC, SIL
SIL-klassificering	indtil SIL3 ^*)
ATEX-godkendelser (1)	TÜV 19 ATEX 8476 X: II (1)2 G Ex ia [ia Ga] IIC T4 ... T6 Gb
ATEX-godkendelser (2)	TÜV 19 ATEX 8476 X: II 2 G Ex ib IIC T4 ... T6 Gb
ATEX-godkendelser (3)	TÜV 19 ATEX 8476 X: II (1) D [Ex ia Da] IIIC
IECEx-godkendelser (1)	IECEx TUR 20.0025X: Ex ia [ia Ga] IIC T4 ... T6 Gb
IECEx-godkendelser (2)	IECEx TUR 20.0025X: Ex ib IIC T4 ... T6 Gb
IECEx-godkendelser (3)	IECEx TUR 20.0025X: [Ex ia Da] IIIC
China Compulsory Certification	CCC No. 2021312304001130 (Ex ia, Ex ib)
Udvidede tekniske data:	---------------------------------
– Max. afledestødstrøm (8/20 µs) [1/2 - PG], [1+2 - PG] (I_max )	20 kA
– Afledestødstrøm (8/20 µs) [1/2 - PG], [1+2 - PG]	10 kA (10x)
– Restspænding leder-PG ved 1 kV/μs C3 efter belastning med I_max (U_P )	≤ 1000 V
^*) Find yderligere oplysninger på www.dehn.de

Produkt 927984 blev tilføjet til notesblok.

Gå til notesblok

Produkt 927984 blev lagt I kurven.

Gå til webshoppen

BLITZDUCTORconnect – kompact

Details

BCO CL2 B 180

artikelnr. 927910 BCO CL2 B 180

Du er ikke autoriseret til at downloade 9279XXX_BCO CL2 XXX_gelb.stp

Du er ikke autoriseret til at downloade 9279XXX_BCO CL2 XXX_gelb.igs

Du er ikke autoriseret til at downloade 9279XXX_BCO CL2 XXX_gelb.jt

Du er ikke autoriseret til at downloade 9279XXX_BCO CL2 XXX_gelb.dwg

Du er ikke autoriseret til at downloade 9279XX_BCO CL2 XXX_m_D_E.dxf

Du er ikke autoriseret til at downloade DEHN.927910.wspak

Du er ikke autoriseret til at downloade 9279XX_XD.ema

Produkt 927910 blev tilføjet til notesblok.

Produkt 927910 blev lagt I kurven.

BCO CL2 BE

artikelnr. 927922 BCO CL2 BE 12

Du er ikke autoriseret til at downloade 9279XXX_BCO CL2 XXX_gelb.stp

Du er ikke autoriseret til at downloade 9279XXX_BCO CL2 XXX_gelb.igs

Du er ikke autoriseret til at downloade 9279XXX_BCO CL2 XXX_gelb.jt

Du er ikke autoriseret til at downloade 9279XXX_BCO CL2 XXX_gelb.dwg

Du er ikke autoriseret til at downloade 9279XX_BCO CL2 XXX_m_D_E.dxf

Du er ikke autoriseret til at downloade DEHN.927922.wspak

Du er ikke autoriseret til at downloade 927924_eplan.zip

Produkt 927922 blev tilføjet til notesblok.

Produkt 927922 blev lagt I kurven.

artikelnr. 927924 BCO CL2 BE 24

Du er ikke autoriseret til at downloade 9279XXX_BCO CL2 XXX_gelb.stp

Du er ikke autoriseret til at downloade 9279XXX_BCO CL2 XXX_gelb.igs

Du er ikke autoriseret til at downloade 9279XXX_BCO CL2 XXX_gelb.jt

Du er ikke autoriseret til at downloade 9279XXX_BCO CL2 XXX_gelb.dwg

Du er ikke autoriseret til at downloade 9279XX_BCO CL2 XXX_m_D_E.dxf

Du er ikke autoriseret til at downloade DEHN.927924.wspak

Du er ikke autoriseret til at downloade 927924_eplan.zip

Produkt 927924 blev tilføjet til notesblok.

Produkt 927924 blev lagt I kurven.

artikelnr. 927925 BCO CL2 BE 48

Du er ikke autoriseret til at downloade 9279XXX_BCO CL2 XXX_gelb.stp

Du er ikke autoriseret til at downloade 9279XXX_BCO CL2 XXX_gelb.igs

Du er ikke autoriseret til at downloade 9279XXX_BCO CL2 XXX_gelb.jt

Du er ikke autoriseret til at downloade 9279XXX_BCO CL2 XXX_gelb.dwg

Du er ikke autoriseret til at downloade 9279XX_BCO CL2 XXX_m_D_E.dxf

Du er ikke autoriseret til at downloade DEHN.927925.wspak

Du er ikke autoriseret til at downloade 927924_eplan.zip

Produkt 927925 blev tilføjet til notesblok.

Produkt 927925 blev lagt I kurven.

BCO CL2 BD

artikelnr. 927942 BCO CL2 BD 12

Du er ikke autoriseret til at downloade 9279XXX_BCO CL2 XXX_gelb.stp

Du er ikke autoriseret til at downloade 9279XXX_BCO CL2 XXX_gelb.igs

Du er ikke autoriseret til at downloade 9279XXX_BCO CL2 XXX_gelb.jt

Du er ikke autoriseret til at downloade 9279XXX_BCO CL2 XXX_gelb.dwg

Du er ikke autoriseret til at downloade 9279XX_BCO CL2 XXX_m_D_E.dxf

Du er ikke autoriseret til at downloade DEHN.927942.wspak

Du er ikke autoriseret til at downloade 927944_eplan.zip

Produkt 927942 blev tilføjet til notesblok.

Produkt 927942 blev lagt I kurven.

artikelnr. 927944 BCO CL2 BD 24

Du er ikke autoriseret til at downloade 9279XXX_BCO CL2 XXX_gelb.stp

Du er ikke autoriseret til at downloade 9279XXX_BCO CL2 XXX_gelb.igs

Du er ikke autoriseret til at downloade 9279XXX_BCO CL2 XXX_gelb.jt

Du er ikke autoriseret til at downloade 9279XXX_BCO CL2 XXX_gelb.dwg

Du er ikke autoriseret til at downloade 9279XX_BCO CL2 XXX_m_D_E.dxf

Du er ikke autoriseret til at downloade DEHN.927944.wspak

Du er ikke autoriseret til at downloade 927944_eplan.zip

Produkt 927944 blev tilføjet til notesblok.

Produkt 927944 blev lagt I kurven.

artikelnr. 927945 BCO CL2 BD 48

Du er ikke autoriseret til at downloade 9279XXX_BCO CL2 XXX_gelb.stp

Du er ikke autoriseret til at downloade 9279XXX_BCO CL2 XXX_gelb.igs

Du er ikke autoriseret til at downloade 9279XXX_BCO CL2 XXX_gelb.jt

Du er ikke autoriseret til at downloade 9279XXX_BCO CL2 XXX_gelb.dwg

Du er ikke autoriseret til at downloade 9279XX_BCO CL2 XXX_m_D_E.dxf

Du er ikke autoriseret til at downloade DEHN.927945.wspak

Du er ikke autoriseret til at downloade 927944_eplan.zip

Produkt 927945 blev tilføjet til notesblok.

Produkt 927945 blev lagt I kurven.

BCO CL2 BE HF

artikelnr. 927970 BCO CL2 BE HF 5

Du er ikke autoriseret til at downloade 9279XXX_BCO CL2 XXX_gelb.stp

Du er ikke autoriseret til at downloade 9279XXX_BCO CL2 XXX_gelb.igs

Du er ikke autoriseret til at downloade 9279XXX_BCO CL2 XXX_gelb.jt
