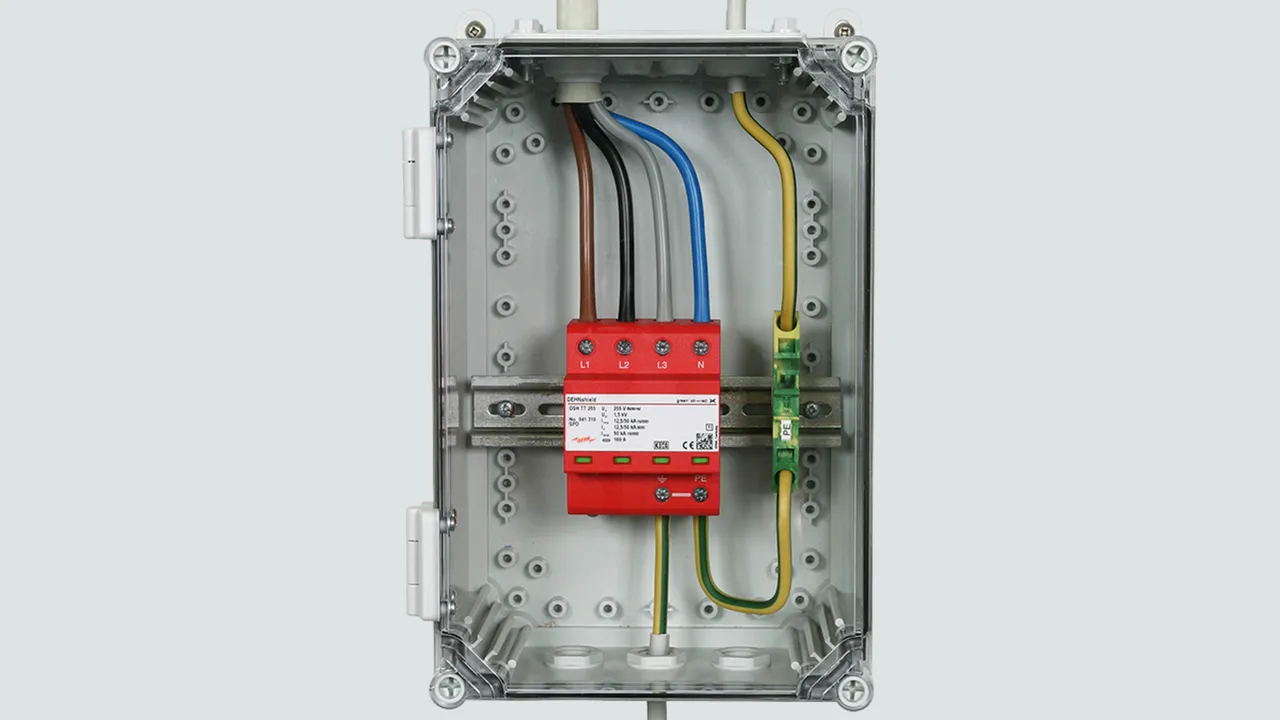

DEHNshield

Anvendelsesoptimeret og komplet Type 1 + Type 2 gnistgabsbaseret kombiafleder
Kompakt design med pladsbesparende gnistgabsteknologi med kun 1 modul / pol
Opfylder minimumskravet for lynstrømsafledeevne efter IEC 60364-5-53
Muliggør kompakt lynbeskyttelses-potentialudligning med apparatbeskyttelse
Afledeevne op til 50 kA (10/350 µs)
Funktions-/fejlvisning ved grøn/rød markering
Høj følgestrømsslukkeevne (I_fi = 25 kA_eff)

Details

Serieforbindelse vha. lynstrømstestet stiftklemme STAK 25.

lorem ipsum — Serieforbindelse vha. lynstrømstestet stiftklemme STAK 25.

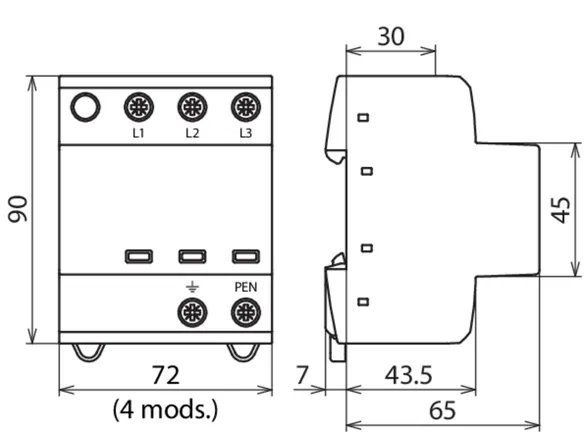

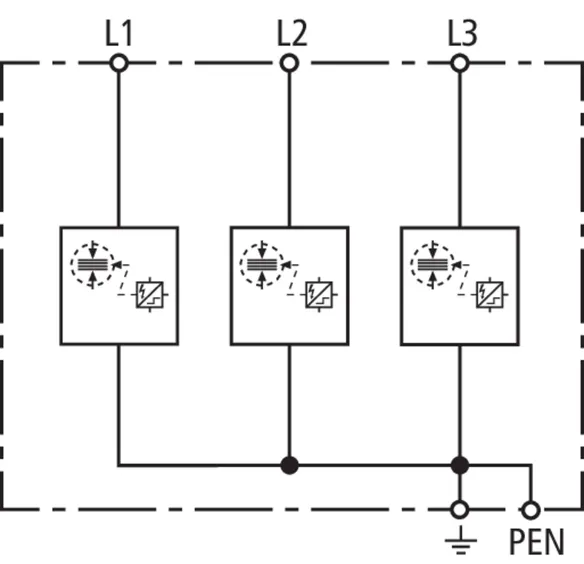

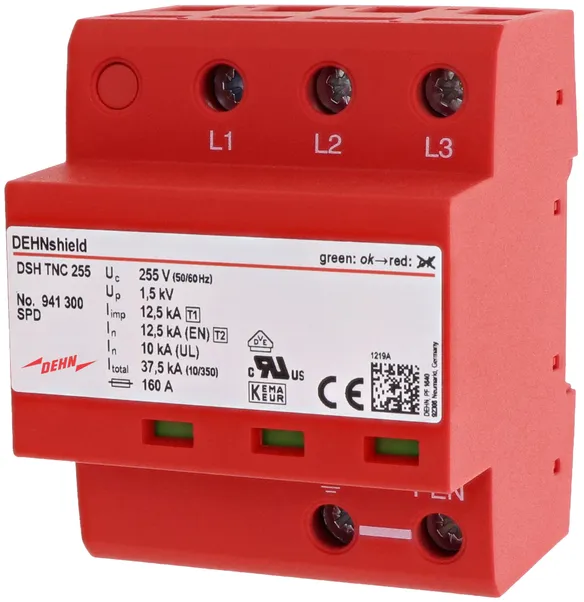

DEHNshield TNC

Anvendelsesoptimeret, komplet kombiafleder til TN-C-systemer med 230 / 400 V mærkespænding ("3-0"-kobling).

1 produkt

artikelnr. 941300 DSH TNC 255

GTIN 4013364133556, CCT (EU): 85363090, Bruttovægt: 415.80 g, VPE: 1.00 Pakkestørrelse

billeder

Yderligere information

CAD filer

fabrikat: DEHN
Type: DSH TNC 255
artikelnr.: 941300
eller tilsvarende

Certificater

Teksniske data

Afleder efter EN 61643-11 / IEC 61643-11	Type 1 + Type 2 / klasse I + klasse II
Max. driftsspænding AC (U_C )	255 V (50 / 60 Hz)
Lynstødstrøm (10/350 µs) [L1+L2+L3-PEN] (I_total )	37,5 kA
Lynstødstrøm (10/350 µs) [L-PEN] (I_imp )	12,5 kA
Spændingsbeskyttelsesniveau (U_P )	≤ 1,5 kV
Max. overstrømsbeskyttelse på netsiden	160 A gG
Godkendelser	KEMA, VDE, UL

Afleder efter EN 61643-11 / IEC 61643-11	Type 1 + Type 2 / klasse I + klasse II
Energetisk koordinerbar med tilsluttet udstyr (≤ 10 m)	Type 1 + Type 2 + Type 3
Mærkespænding AC (U_N )	230 / 400 V (50 / 60 Hz)
Max. driftsspænding AC (U_C )	255 V (50 / 60 Hz)
Lynstødstrøm (10/350 µs) [L1+L2+L3-PEN] (I_total )	37,5 kA
Specifik energi [L1+L2+L3-PEN] (W/R)	352,00 kJ/ohm
Lynstødstrøm (10/350 µs) [L-PEN] (I_imp )	12,5 kA
Specifik energi [L-PEN] (W/R)	39,06 kJ/ohm
Mærkeafledestødstrøm (8/20 µs) [L-PEN]/[L1+L2+L3-PEN] (I_n )	12,5 / 37,5 kA
Mærkeafledestødstrøm (8/20 µs) [L/N-PE]/[L1+L2+L3+N-PE] (I_n )	l kA
Spændingsbeskyttelsesniveau (U_P )	≤ 1,5 kV
Følgestrømsslukkeevne AC (I_fi )	25 kA_eff
Følgestrømsbegrænsning / selektivitet	Selektiv med 32 A gG sikring op til 25 kA_eff (prosp.)
Reaktionstid (t_A )	≤ 100 ns
Max. overstrømsbeskyttelse på netsiden	160 A gG
Midlertidig overspænding (TOV) [L-N] (UT) – karakteristik	440 V / 120 min. – modstandsdygtig
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Funktions-/fejlvisning	Grøn / rød
Antal porte	1
Tilslutningstværsnit (L1, L2, L3, PEN) (min.)	1,5 mm² massiv / fintrådet
Tilslutningstværsnit (L1, L2, L3, PEN) (max.)	35 mm² flertrådet / 25 mm² fintrådet
Montage på	35 mm DIN-skinne efter EN 60715
Kapslingsmateriale	Termoplast, rød, UL 94 V-0
Installationsområde	Indendørs
Kapslingsklasse	IP 20
Indbygningsmål	4 modul(er), DIN 43880
Godkendelser	KEMA, VDE, UL

Produkt 941300 blev tilføjet til notesblok.

Gå til notesblok

Produkt 941300 blev lagt I kurven.

Gå til webshoppen

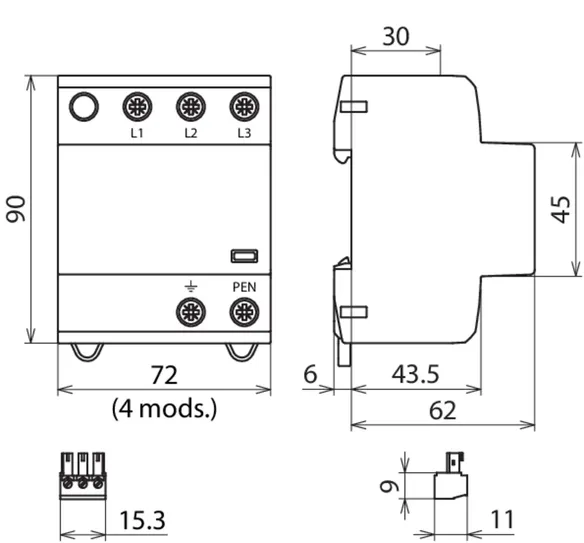

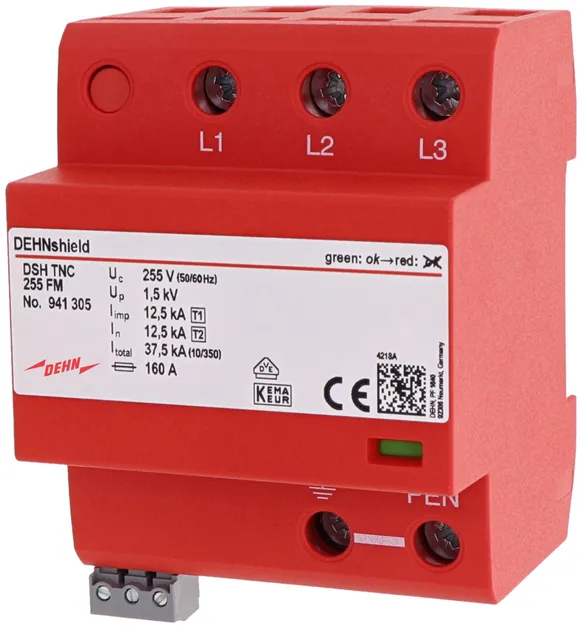

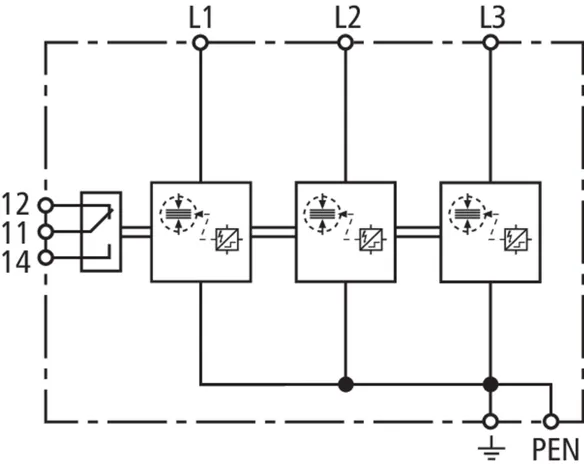

DEHNshield TNC FM

Anvendelsesoptimeret og komplet kombiafleder til TN-C-systemer med 230 / 400 V mærkespænding ("3-0"-kobling); med fjernmeldekontakt til fjernovervågning (potentialfri skiftekontakt).

1 produkt

artikelnr. 941305 DSH TNC 255 FM

GTIN 4013364275317, CCT (EU): 85363090, Bruttovægt: 420.60 g, VPE: 1.00 Pakkestørrelse

billeder

Yderligere information

CAD filer

fabrikat: DEHN
Type: DSH TNC 255 FM
artikelnr.: 941305
eller tilsvarende

Certificater

Teksniske data

Afleder efter EN 61643-11 / IEC 61643-11	Type 1 + Type 2 / klasse I + klasse II
Max. driftsspænding AC (U_C )	255 V (50 / 60 Hz)
Lynstødstrøm (10/350 µs) [L1+L2+L3-PEN] (I_total )	37,5 kA
Lynstødstrøm (10/350 µs) [L-PEN] (I_imp )	12,5 kA
Spændingsbeskyttelsesniveau (U_P )	≤ 1,5 kV
Max. overstrømsbeskyttelse på netsiden	160 A gG
Godkendelser	KEMA, VDE
FM-kontakt / kontaktform	Skiftekontakt

Afleder efter EN 61643-11 / IEC 61643-11	Type 1 + Type 2 / klasse I + klasse II
Energetisk koordinerbar med tilsluttet udstyr (≤ 10 m)	Type 1 + Type 2 + Type 3
Mærkespænding AC (U_N )	230 / 400 V (50 / 60 Hz)
Max. driftsspænding AC (U_C )	255 V (50 / 60 Hz)
Lynstødstrøm (10/350 µs) [L1+L2+L3-PEN] (I_total )	37,5 kA
Specifik energi [L1+L2+L3-PEN] (W/R)	352,00 kJ/ohm
Lynstødstrøm (10/350 µs) [L-PEN] (I_imp )	12,5 kA
Specifik energi [L-PEN] (W/R)	39,06 kJ/ohm
Mærkeafledestødstrøm (8/20 µs) [L-PEN]/[L1+L2+L3-PEN] (I_n )	12,5 / 37,5 kA
Mærkeafledestødstrøm (8/20 µs) [L/N-PE]/[L1+L2+L3+N-PE] (I_n )	l kA
Spændingsbeskyttelsesniveau (U_P )	≤ 1,5 kV
Følgestrømsslukkeevne AC (I_fi )	25 kA_eff
Følgestrømsbegrænsning / selektivitet	Selektiv med 32 A gG sikring op til 25 kA_eff (prosp.)
Reaktionstid (t_A )	≤ 100 ns
Max. overstrømsbeskyttelse på netsiden	160 A gG
Midlertidig overspænding (TOV) [L-N] (UT) – karakteristik	440 V / 120 min. – modstandsdygtig
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Funktions-/fejlvisning	Grøn / rød
Antal porte	1
Tilslutningstværsnit (L1, L2, L3, PEN) (min.)	1,5 mm² massiv / fintrådet
Tilslutningstværsnit (L1, L2, L3, PEN) (max.)	35 mm² flertrådet / 25 mm² fintrådet
Montage på	35 mm DIN-skinne efter EN 60715
Kapslingsmateriale	Termoplast, rød, UL 94 V-0
Installationsområde	Indendørs
Kapslingsklasse	IP 20
Indbygningsmål	4 modul(er), DIN 43880
Godkendelser	KEMA, VDE
FM-kontakt / kontaktform	Skiftekontakt
Brydeevne AC	250 V / 0,5 A
Brydeevne DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Tilslutningstværsnit for FM-klemme	max. 1,5 mm² massiv / fintrådet

Produkt 941305 blev tilføjet til notesblok.

Gå til notesblok

Produkt 941305 blev lagt I kurven.

Gå til webshoppen

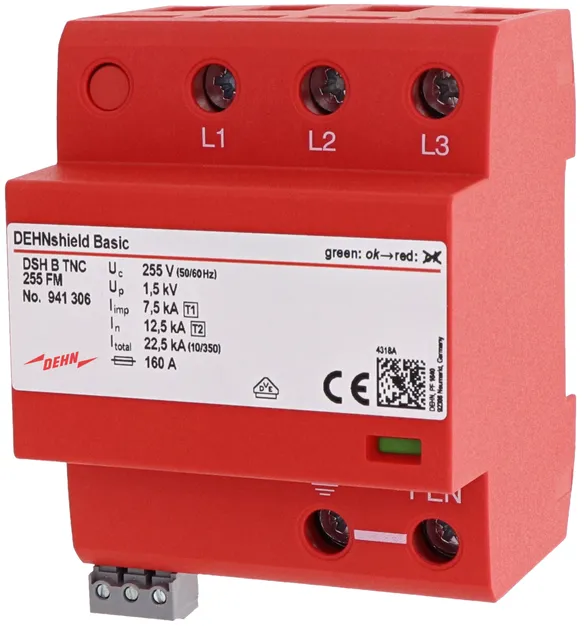

DEHNshield TNC Basic FM

Anvendelsesoptimeret og komplet kombiafleder til TN-C-systemer til indsats i hovedstrømsforsyninger (3+0-kobling) i boliger eller ydre lynbeskyttelse (også ved luftledninger); med fjernmeldekontakt til fjernovervågning (potentialfri skiftekontakt).

1 produkt

artikelnr. 941306 DSH B TNC 255 FM

GTIN 4013364328068, CCT (EU): 85363090, Bruttovægt: 422.00 g, VPE: 1.00 Pakkestørrelse

billeder

Yderligere information

CAD filer

fabrikat: DEHN
Type: DSH B TNC 255 FM
artikelnr.: 941306
eller tilsvarende

Certificater

Teksniske data

Afleder efter EN 61643-11 / IEC 61643-11	Type 1 + Type 2 / klasse I + klasse II
Max. driftsspænding AC (U_C )	255 V (50 / 60 Hz)
Lynstødstrøm (10/350 µs) [L1+L2+L3-PEN] (I_total )	22,5 kA
Lynstødstrøm (10/350 µs) [L-PEN] (I_imp )	7,5 kA
Spændingsbeskyttelsesniveau (U_P )	≤ 1,5 kV
Max. overstrømsbeskyttelse på netsiden	160 A gG
Godkendelser	VDE
FM-kontakt / kontaktform	Skiftekontakt

Afleder efter EN 61643-11 / IEC 61643-11	Type 1 + Type 2 / klasse I + klasse II
Energetisk koordinerbar med tilsluttet udstyr (≤ 10 m)	Type 1 + Type 2 + Type 3
Mærkespænding AC (U_N )	230 / 400 V (50 / 60 Hz)
Max. driftsspænding AC (U_C )	255 V (50 / 60 Hz)
Lynstødstrøm (10/350 µs) [L1+L2+L3-PEN] (I_total )	22,5 kA
Lynstødstrøm (10/350 µs) [L-PEN] (I_imp )	7,5 kA
Mærkeafledestødstrøm (8/20 µs) [L-PEN]/[L1+L2+L3-PEN] (I_n )	12,5 / 37,5 kA
Mærkeafledestødstrøm (8/20 µs) [L/N-PE]/[L1+L2+L3+N-PE] (I_n )	l kA
Spændingsbeskyttelsesniveau (U_P )	≤ 1,5 kV
Følgestrømsslukkeevne AC (I_fi )	25 kA_eff
Følgestrømsbegrænsning / selektivitet	Selektiv med 32 A gG sikring op til 25 kA_eff (prosp.)
Reaktionstid (t_A )	≤ 100 ns
Max. overstrømsbeskyttelse på netsiden	160 A gG
Midlertidig overspænding (TOV) [L-N] (UT) – karakteristik	440 V / 120 min. – modstandsdygtig
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Funktions-/fejlvisning	Grøn / rød
Antal porte	1
Tilslutningstværsnit (L1, L2, L3, PEN) (min.)	1,5 mm² massiv / fintrådet
Tilslutningstværsnit (L1, L2, L3, PEN) (max.)	35 mm² flertrådet / 25 mm² fintrådet
Montage på	35 mm DIN-skinne efter EN 60715
Kapslingsmateriale	Termoplast, rød, UL 94 V-0
Installationsområde	Indendørs
Kapslingsklasse	IP 20
Indbygningsmål	4 modul(er), DIN 43880
Godkendelser	VDE
FM-kontakt / kontaktform	Skiftekontakt
Brydeevne AC	250 V / 0,5 A
Brydeevne DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Tilslutningstværsnit for FM-klemme	max. 1,5 mm² massiv / fintrådet

Produkt 941306 blev tilføjet til notesblok.

Gå til notesblok

Produkt 941306 blev lagt I kurven.

Gå til webshoppen

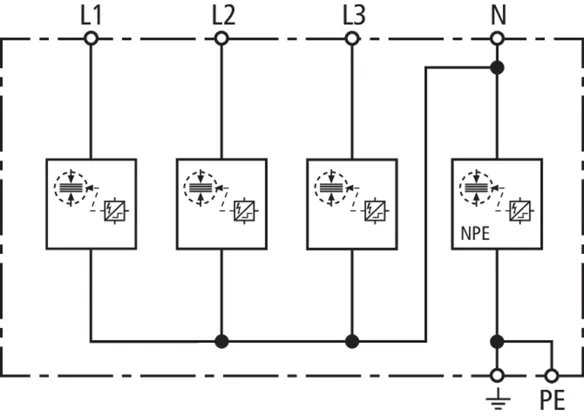

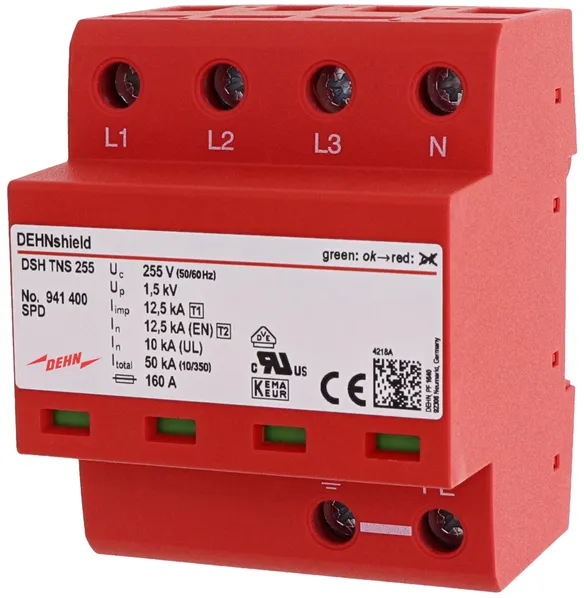

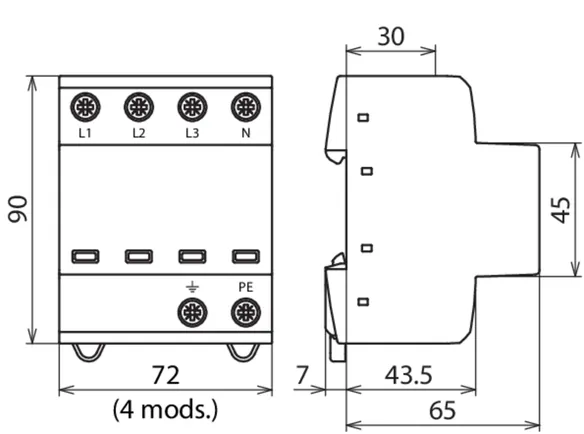

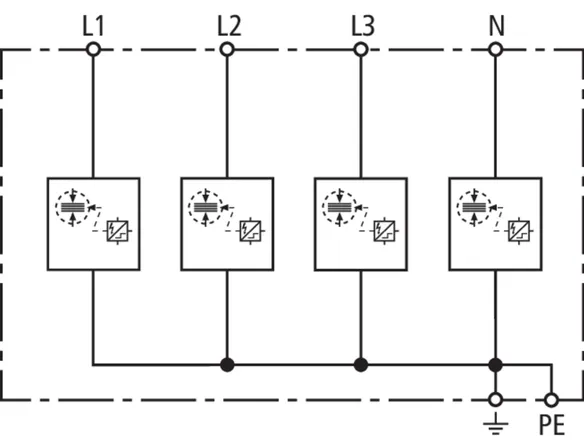

DEHNshield TNS

Anvendelsesoptimeret og komplet kombiafleder til TN-S-systemer med 230 / 400 V mærkespænding ("4-0"-kobling).

1 produkt

artikelnr. 941400 DSH TNS 255

GTIN 4013364133563, CCT (EU): 85363090, Bruttovægt: 555.00 g, VPE: 1.00 Pakkestørrelse

billeder

Yderligere information

CAD filer

fabrikat: DEHN
Type: DSH TNS 255
artikelnr.: 941400
eller tilsvarende

Certificater

Teksniske data

Afleder efter EN 61643-11 / IEC 61643-11	Type 1 + Type 2 / klasse I + klasse II
Max. driftsspænding AC (U_C )	255 V (50 / 60 Hz)
Lynstødstrøm (10/350 µs) [L1+L2+L3+N-PE] (I_total )	50 kA
Lynstødstrøm (10/350 µs) [L, N-PE] (I_imp )	12,5 kA
Spændingsbeskyttelsesniveau [L-PE]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Max. overstrømsbeskyttelse på netsiden	160 A gG
Godkendelser	KEMA, VDE, UL

Afleder efter EN 61643-11 / IEC 61643-11	Type 1 + Type 2 / klasse I + klasse II
Energetisk koordinerbar med tilsluttet udstyr (≤ 10 m)	Type 1 + Type 2 + Type 3
Mærkespænding AC (U_N )	230 / 400 V (50 / 60 Hz)
Max. driftsspænding AC (U_C )	255 V (50 / 60 Hz)
Lynstødstrøm (10/350 µs) [L1+L2+L3+N-PE] (I_total )	50 kA
Specifik energi [L1+L2+L3+N-PE] (W/R)	625,00 kJ/ohm
Lynstødstrøm (10/350 µs) [L, N-PE] (I_imp )	12,5 kA
Specifik energi [L,N-PE] (W/R)	39,06 kJ/ohm
Mærkeafledestødstrøm (8/20 µs) [L/N-PE]/[L1+L2+L3+N-PE] (I_n )	12,5 / 50 kA
Spændingsbeskyttelsesniveau [L-PE]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Følgestrømsslukkeevne AC (I_fi )	25 kA_eff
Følgestrømsbegrænsning / selektivitet	Selektiv med 32 A gG sikring op til 25 kA_eff (prosp.)
Reaktionstid (t_A )	≤ 100 ns
Max. overstrømsbeskyttelse på netsiden	160 A gG
Midlertidig overspænding (TOV) [L-N] (UT) – karakteristik	440 V / 120 min. – modstandsdygtig
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Funktions-/fejlvisning	Grøn / rød
Antal porte	1
Tilslutningstværsnit (L1, L2, L3, N, PE, 9) (min.)	1,5 mm² massiv / fintrådet
Tilslutningstværsnit (L1, L2, L3, N, PE, 9) (max.)	35 mm² flertrådet / 25 mm² fintrådet
Montage på	35 mm DIN-skinne efter EN 60715
Kapslingsmateriale	Termoplast, rød, UL 94 V-0
Installationsområde	Indendørs
Kapslingsklasse	IP 20
Indbygningsmål	4 modul(er), DIN 43880
Godkendelser	KEMA, VDE, UL

Produkt 941400 blev tilføjet til notesblok.

Gå til notesblok

Produkt 941400 blev lagt I kurven.

Gå til webshoppen

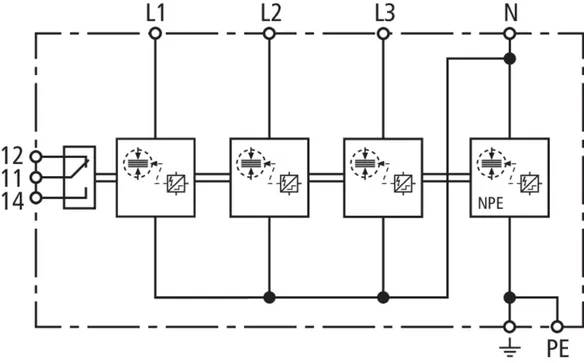

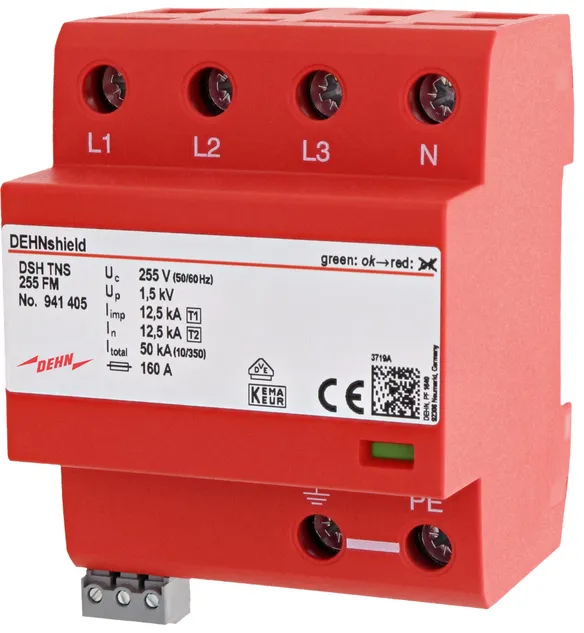

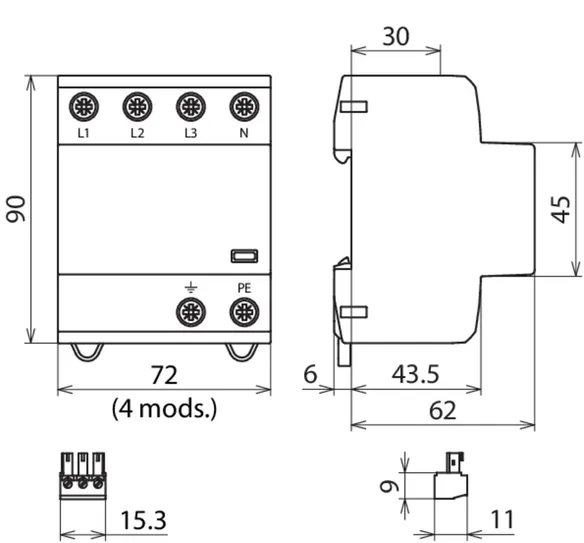

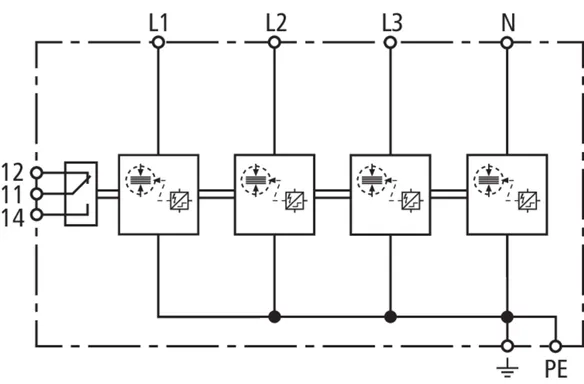

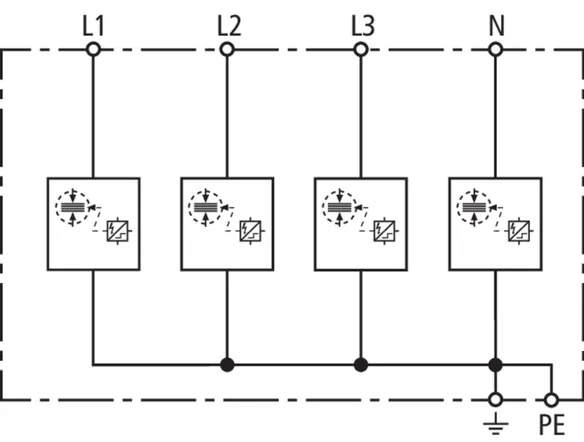

DEHNshield TNS FM

Anvendelsesoptimeret og komplet kombiafleder til TN-S-systemer med 230 / 400 V mærkespænding ("4-0"-kobling); med fjernmeldekontakt til fjernovervågning (potentialfri skiftekontakt).

1 produkt

artikelnr. 941405 DSH TNS 255 FM

GTIN 4013364275331, CCT (EU): 85363090, Bruttovægt: 488.30 g, VPE: 1.00 Pakkestørrelse

billeder

Yderligere information

CAD filer

Kombiafleder DEHNshield TNS 255 FM
Firepolet kombiafleder til 230/400 V- TN(C)-S-systemer,
bredde 4TE, med fjernmeldekontakt
Afleder type 1 + type 2 iht. EN 61643-11
Anvendelsesoptimeret brug i kompakte elinstallationer
Gnistgabsbaseret teknologi med følgestrømsbegrænsning
Fejlvisning
Maks. driftsspænding 255 V AC
Beskyttelsesniveau: <= 1,5 kV
Lynimpulsstrøm (10/350): 50 kA
Energetisk koordination iht. DIN EN 62305-4
Afleder i Red/Line-serien, samt direkte til terminal

fabrikat: DEHN
Type: DSH TNS 255 FM
artikelnr.: 941405
eller tilsvarende

Certificater

Teksniske data

Afleder efter EN 61643-11 / IEC 61643-11	Type 1 + Type 2 / klasse I + klasse II
Max. driftsspænding AC (U_C )	255 V (50 / 60 Hz)
Lynstødstrøm (10/350 µs) [L1+L2+L3+N-PE] (I_total )	50 kA
Lynstødstrøm (10/350 µs) [L, N-PE] (I_imp )	12,5 kA
Spændingsbeskyttelsesniveau [L-PE]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Max. overstrømsbeskyttelse på netsiden	160 A gG
Godkendelser	KEMA, VDE
FM-kontakt / kontaktform	Skiftekontakt

Afleder efter EN 61643-11 / IEC 61643-11	Type 1 + Type 2 / klasse I + klasse II
Energetisk koordinerbar med tilsluttet udstyr (≤ 10 m)	Type 1 + Type 2 + Type 3
Mærkespænding AC (U_N )	230 / 400 V (50 / 60 Hz)
Max. driftsspænding AC (U_C )	255 V (50 / 60 Hz)
Lynstødstrøm (10/350 µs) [L1+L2+L3+N-PE] (I_total )	50 kA
Specifik energi [L1+L2+L3+N-PE] (W/R)	625,00 kJ/ohm
Lynstødstrøm (10/350 µs) [L, N-PE] (I_imp )	12,5 kA
Specifik energi [L,N-PE] (W/R)	39,06 kJ/ohm
Mærkeafledestødstrøm (8/20 µs) [L/N-PE]/[L1+L2+L3+N-PE] (I_n )	12,5 / 50 kA
Spændingsbeskyttelsesniveau [L-PE]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Følgestrømsslukkeevne AC (I_fi )	25 kA_eff
Følgestrømsbegrænsning / selektivitet	Selektiv med 32 A gG sikring op til 25 kAeff (prosp.)
Reaktionstid (t_A )	≤ 100 ns
Max. overstrømsbeskyttelse på netsiden	160 A gG
Midlertidig overspænding (TOV) [L-N] (UT) – karakteristik	440 V / 120 min. – modstandsdygtig
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Funktions-/fejlvisning	Grøn / rød
Antal porte	1
Tilslutningstværsnit (L1, L2, L3, N, PE, 9) (min.)	1,5 mm2 massiv / fintrådet
Tilslutningstværsnit (L1, L2, L3, N, PE, 9) (max.)	35 mm² flertrådet / 25 mm² fintrådet
Montage på	35 mm DIN-skinne efter EN 60715
Kapslingsmateriale	Termoplast, rød, UL 94 V-0
Installationsområde	Indendørs
Kapslingsklasse	IP 20
Indbygningsmål	4 modul(er), DIN 43880
Godkendelser	KEMA, VDE
FM-kontakt / kontaktform	Skiftekontakt
Brydeevne AC	250 V / 0,5 A
Brydeevne DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Tilslutningstværsnit for FM-klemme	max. 1,5 mm²massiv / fintrådet

Produkt 941405 blev tilføjet til notesblok.

Gå til notesblok

Produkt 941405 blev lagt I kurven.

Gå til webshoppen

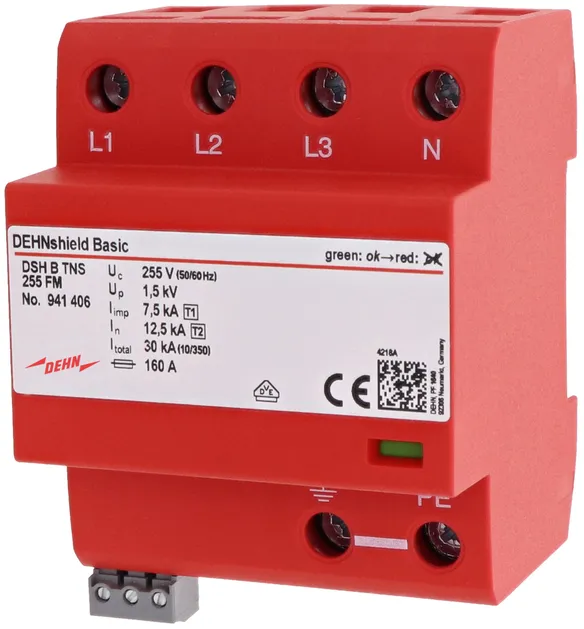

DEHNshield TNS Basic FM

Anvendelsesoptimeret og komplet kombiafleder til TN-S-systemer til indsats i hovedstrømsforsyninger (4+0-kobling) i boliger eller ydre lynbeskyttelse (også ved luftledninger); med fjernmeldekontakt til fjernovervågning (potentialfri skiftekontakt).

1 produkt

artikelnr. 941406 DSH B TNS 255 FM

GTIN 4013364328082, CCT (EU): 85363090, Bruttovægt: 489.00 g, VPE: 1.00 Pakkestørrelse

billeder

Yderligere information

CAD filer

Kombiafleder DEHNshield B TNS 255 FM
Firepolet kombiafleder til 230/400 V- TN(C)-S-systemer,
bredde 4TE, med fjernmeldekontakt
Afleder type 1 + type 2 iht. EN 61643-11
Opfylder alle krav i DIN VDE 0100-534 og DIN VDE 0100-443.
Gnistgabsbaseret teknologi med følgestrømsbegrænsning
Fejlvisning
Maks. driftsspænding 255 V AC
Beskyttelsesniveau: <= 1,5 kV
Lynimpulsstrøm (10/350): 30 kA
Energetisk koordination iht. DIN EN 62305-4
Afleder i Red/Line-serien, samt direkte til terminal

fabrikat: DEHN
Type: DSH B TNS 255 FM
artikelnr.: 941406
eller tilsvarende

Certificater

Teksniske data

Afleder efter EN 61643-11 / IEC 61643-11	Type 1 + Type 2 / klasse I + klasse II
Max. driftsspænding AC (U_C )	255 V (50 / 60 Hz)
Lynstødstrøm (10/350 µs) [L1+L2+L3+N-PE] (I_total )	30 kA
Lynstødstrøm (10/350 µs) [L, N-PE] (I_imp )	7,5 kA
Spændingsbeskyttelsesniveau [L-PE]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Max. overstrømsbeskyttelse på netsiden	160 A gG
Godkendelser	VDE
FM-kontakt / kontaktform	Skiftekontakt

Afleder efter EN 61643-11 / IEC 61643-11	Type 1 + Type 2 / klasse I + klasse II
Energetisk koordinerbar med tilsluttet udstyr (≤ 10 m)	Type 1 + Type 2 + Type 3
Mærkespænding AC (U_N )	230 / 400 V (50 / 60 Hz)
Max. driftsspænding AC (U_C )	255 V (50 / 60 Hz)
Lynstødstrøm (10/350 µs) [L1+L2+L3+N-PE] (I_total )	30 kA
Lynstødstrøm (10/350 µs) [L, N-PE] (I_imp )	7,5 kA
Mærkeafledestødstrøm (8/20 µs) [L/N-PE]/[L1+L2+L3+N-PE] (I_n )	12,5 / 50 kA
Spændingsbeskyttelsesniveau [L-PE]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Følgestrømsslukkeevne AC (I_fi )	25 kA_eff
Følgestrømsbegrænsning / selektivitet	Selektiv med 32 A gG sikring op til 25 kAeff (prosp.)
Reaktionstid (t_A )	≤ 100 ns
Max. overstrømsbeskyttelse på netsiden	160 A gG
Midlertidig overspænding (TOV) [L-N] (UT) – karakteristik	440 V / 120 min. – modstandsdygtig
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Funktions-/fejlvisning	Grøn / rød
Antal porte	1
Tilslutningstværsnit (L1, L2, L3, N, PE, 9) (min.)	1,5 mm2 massiv / fintrådet
Tilslutningstværsnit (L1, L2, L3, N, PE, 9) (max.)	35 mm² flertrådet / 25 mm² fintrådet
Montage på	35 mm DIN-skinne efter EN 60715
Kapslingsmateriale	Termoplast, rød, UL 94 V-0
Installationsområde	Indendørs
Kapslingsklasse	IP 20
Indbygningsmål	4 modul(er), DIN 43880
Godkendelser	VDE
FM-kontakt / kontaktform	Skiftekontakt
Brydeevne AC	250 V / 0,5 A
Brydeevne DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Tilslutningstværsnit for FM-klemme	max. 1,5 mm²massiv / fintrådet

Produkt 941406 blev tilføjet til notesblok.

Gå til notesblok

Produkt 941406 blev lagt I kurven.

Gå til webshoppen

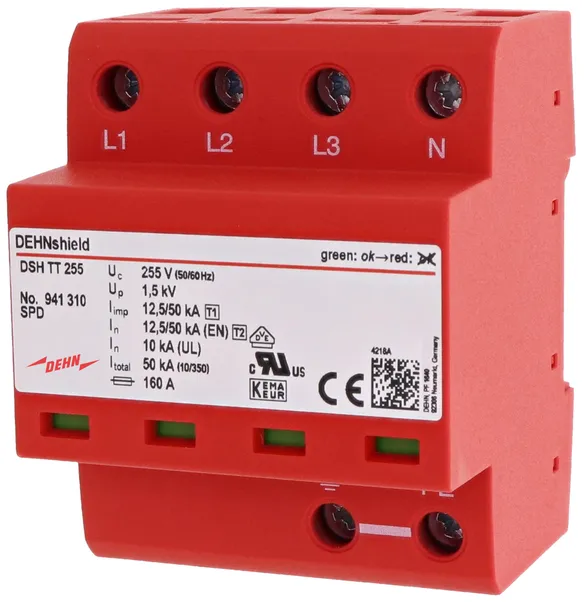

DEHNshield TT

Anvendelsesoptimeret og komplet kombiafleder til TT- og TN-S-systemer med 230 / 400 V mærkespænding ("3+1"-kobling).

1 produkt

artikelnr. 941310 DSH TT 255

GTIN 4013364131798, CCT (EU): 85363090, Bruttovægt: 509.90 g, VPE: 1.00 Pakkestørrelse

billeder

Yderligere information

CAD filer

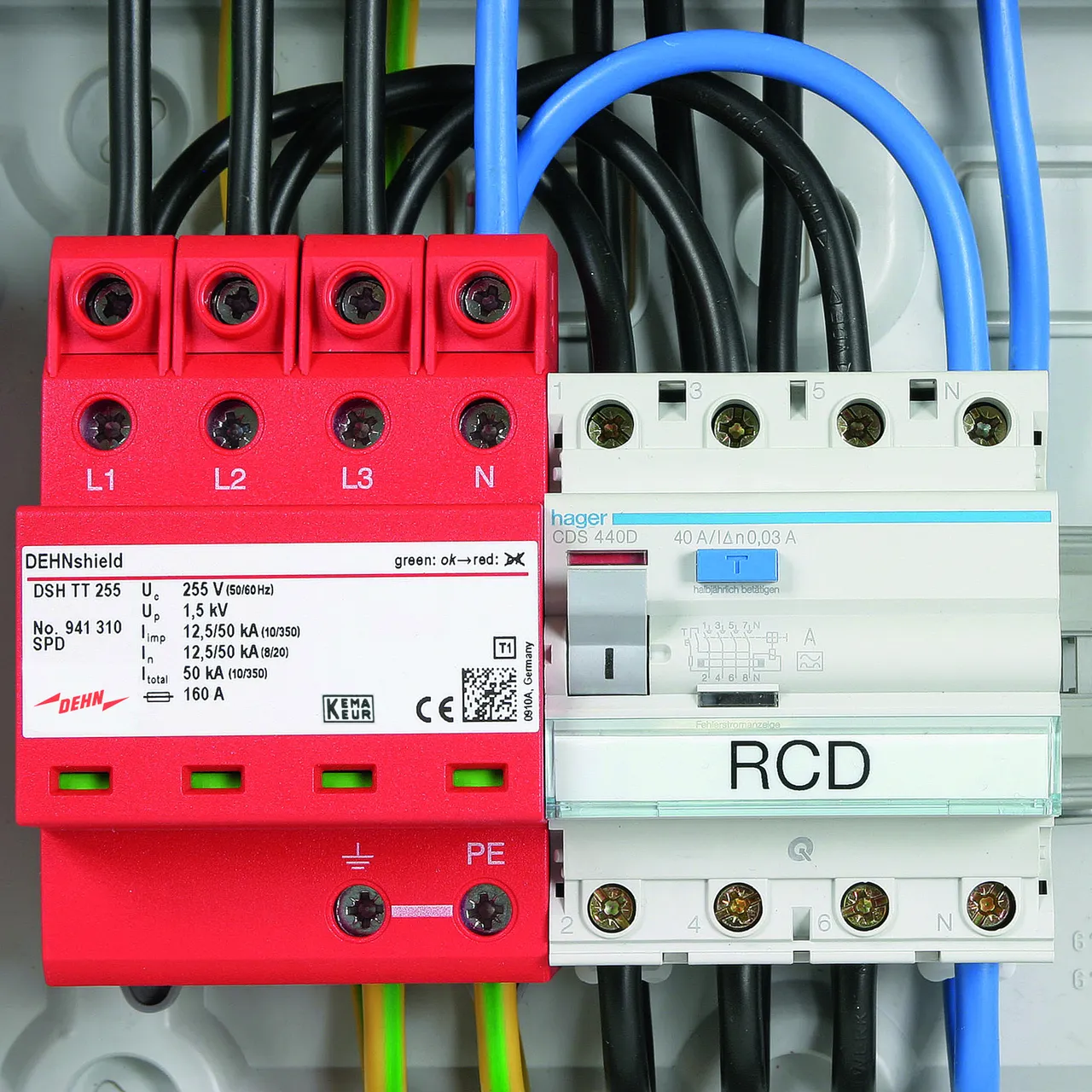

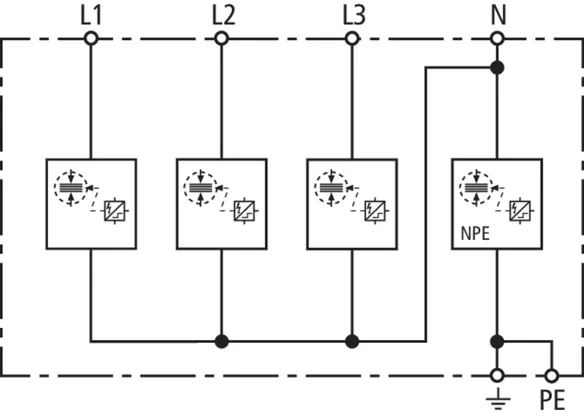

Kombiafleder DEHNshield TT 255
Firepolet kombiafleder til 230/400 V- TT- og TN (C) -S-systemer,
bredde 4TE
Afleder type 1 + type 2 iht. EN 61643-11
Anvendelsesoptimeret brug i kompakte elinstallationer
Gnistgabsbaseret teknologi med følgestrømsbegrænsning
Fejlvisning
Maks. driftsspænding 255 V AC
Beskyttelsesniveau: <= 1,5 kV
Lynimpulsstrøm (10/350): 50 kA
Energetisk koordination iht. DIN EN 62305-4
Afleder i Red/Line-serien, samt direkte til terminal

fabrikat: DEHN
Type: DSH TT 255
artikelnr.: 941310
eller tilsvarende

Certificater

Teksniske data

Afleder efter EN 61643-11 / IEC 61643-11	Type 1 + Type 2 / klasse I + klasse II
Max. driftsspænding AC (U_C )	255 V (50 / 60 Hz)
Lynstødstrøm (10/350 µs) [L1+L2+L3+N-PE] (I_total )	50 kA
Lynstødstrøm (10/350 µs) [L-N]/[N-PE] (I_imp )	12,5 / 50 kA
Spændingsbeskyttelsesniveau [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Max. overstrømsbeskyttelse på netsiden	160 A gG
Godkendelser	KEMA, VDE, UL
Udvidede tekniske data:	---------------------------------
Restspænding [L-PE] (U_P )	2,0 kV

Afleder efter EN 61643-11 / IEC 61643-11	Type 1 + Type 2 / klasse I + klasse II
Energetisk koordinerbar med tilsluttet udstyr (≤ 10 m)	Type 1 + Type 2 + Type 3
Mærkespænding AC (U_N )	230 / 400 V (50 / 60 Hz)
Max. driftsspænding AC (U_C )	255 V (50 / 60 Hz)
Lynstødstrøm (10/350 µs) [L1+L2+L3+N-PE] (I_total )	50 kA
Specifik energi [L1+L2+L3+N-PE] (W/R)	625,00 kJ/ohm
Lynstødstrøm (10/350 µs) [L-N]/[N-PE] (I_imp )	12,5 / 50 kA
Specifik energi [L-N]/[N-PE] (W/R)	39,06 / 625,00 kJ/ohm
Mærkeafledestødstrøm (8/20 µs) [L-N]/[N-PE] (I_n )	12,5 / 50 kA
Spændingsbeskyttelsesniveau [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Følgestrømsslukkeevne [L-N]/[N-PE] (I_fi )	25 kA_eff / 100 A_eff
Følgestrømsbegrænsning / selektivitet	Selektiv med 32 A gG sikring op til 25 kA_eff (prosp.)
Reaktionstid (t_A )	≤ 100 ns
Max. overstrømsbeskyttelse på netsiden	160 A gG
Midlertidig overspænding (TOV) [L-N] (UT) – karakteristik	440 V / 120 min. – modstandsdygtig
Midlertidig overspænding (TOV) [N-PE] (UT) – karakteristik	1200 V / 200 ms – modstandsdygtig
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Funktions-/fejlvisning	Grøn / rød
Antal porte	1
Tilslutningstværsnit (L1, L2, L3, N, PE, 9) (min.)	1,5 mm² massiv / fintrådet
Tilslutningstværsnit (L1, L2, L3, N, PE, 9) (max.)	35 mm² flertrådet / 25 mm² fintrådet
Montage på	35 mm DIN-skinne efter EN 60715
Kapslingsmateriale	Termoplast, rød, UL 94 V-0
Installationsområde	Indendørs
Kapslingsklasse	IP 20
Indbygningsmål	4 modul(er), DIN 43880
Godkendelser	KEMA, VDE, UL
Udvidede tekniske data:	---------------------------------
Restspænding [L-PE] (U_P )	2,0 kV

Produkt 941310 blev tilføjet til notesblok.

Gå til notesblok

Produkt 941310 blev lagt I kurven.

Gå til webshoppen

DEHNshield TT FM

Anvendelsesoptimeret og komplet kombiafleder til TT- og TN-S-systemer med 230 / 400 V mærkespænding ("3+1"-kobling); med fjernmeldekontakt til fjernovervågning (potentialfri skiftekontakt).

1 produkt

artikelnr. 941315 DSH TT 255 FM

GTIN 4013364275324, CCT (EU): 85363090, Bruttovægt: 508.80 g, VPE: 1.00 Pakkestørrelse

billeder

Yderligere information

CAD filer

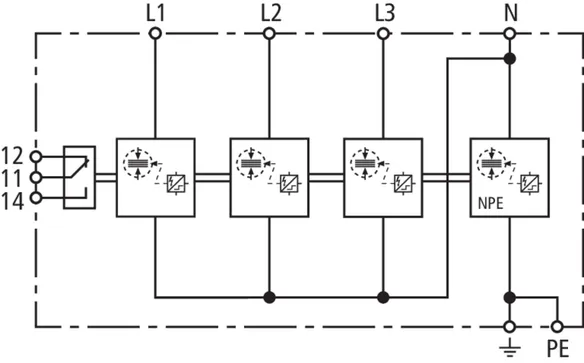

Kombiafleder DEHNshield TT 255 FM
Firepolet kombiafleder til 230/400 V- TT- og TN (C) -S-systemer,
bredde 4 TE, med fjernmeldekontakt
Afleder type 1 + type 2 iht. EN 61643-11
Anvendelsesoptimeret brug i kompakte elinstallationer
Gnistgabsbaseret teknologi med følgestrømsbegrænsning
Fejlvisning
Maks. driftsspænding 255 V AC
Beskyttelsesniveau: <= 1,5 kV
Lynimpulsstrøm (10/350): 50 kA
Energetisk koordination iht. DIN EN 62305-4
Afleder i Red/Line-serien, samt direkte til terminal

fabrikat: DEHN
Type: DSH TT 255 FM
artikelnr.: 941315
eller tilsvarende

Certificater

Teksniske data

Afleder efter EN 61643-11 / IEC 61643-11	Type 1 + Type 2 / klasse I + klasse II
Max. driftsspænding AC (U_C )	255 V (50 / 60 Hz)
Lynstødstrøm (10/350 µs) [L1+L2+L3+N-PE] (I_total )	50 kA
Lynstødstrøm (10/350 µs) [L-N]/[N-PE] (I_imp )	12,5 / 50 kA
Spændingsbeskyttelsesniveau [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Max. overstrømsbeskyttelse på netsiden	160 A gG
Godkendelser	KEMA, VDE
FM-kontakt / kontaktform	Skiftekontakt
Udvidede tekniske data:	---------------------------------
Restspænding [L-PE] (U_P )	2,0 kV

Afleder efter EN 61643-11 / IEC 61643-11	Type 1 + Type 2 / klasse I + klasse II
Energetisk koordinerbar med tilsluttet udstyr (≤ 10 m)	Type 1 + Type 2 + Type 3
Mærkespænding AC (U_N )	230 / 400 V (50 / 60 Hz)
Max. driftsspænding AC (U_C )	255 V (50 / 60 Hz)
Lynstødstrøm (10/350 µs) [L1+L2+L3+N-PE] (I_total )	50 kA
Specifik energi [L1+L2+L3+N-PE] (W/R)	625,00 kJ/ohm
Lynstødstrøm (10/350 µs) [L-N]/[N-PE] (I_imp )	12,5 / 50 kA
Specifik energi [L-N]/[N-PE] (W/R)	39,06 / 625,00 kJ/ohm
Mærkeafledestødstrøm (8/20 µs) [L-N]/[N-PE] (I_n )	12,5 / 50 kA
Spændingsbeskyttelsesniveau [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Følgestrømsslukkeevne [L-N]/[N-PE] (I_fi )	25 kA_eff / 100 A_eff
Følgestrømsbegrænsning / selektivitet	Selektiv med 32 A gG sikring op til 25 kA_eff (prosp.)
Reaktionstid (t_A )	≤ 100 ns
Max. overstrømsbeskyttelse på netsiden	160 A gG
Midlertidig overspænding (TOV) [L-N] (UT) – karakteristik	440 V / 120 min. – modstandsdygtig
Midlertidig overspænding (TOV) [N-PE] (UT) – karakteristik	1200 V / 200 ms – modstandsdygtig
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Funktions-/fejlvisning	Grøn / rød
Antal porte	1
Tilslutningstværsnit (L1, L2, L3, N, PE, 9) (min.)	1,5 mm² massiv / fintrådet
Tilslutningstværsnit (L1, L2, L3, N, PE, 9) (max.)	35 mm² flertrådet / 25 mm² fintrådet
Montage på	35 mm DIN-skinne efter EN 60715
Kapslingsmateriale	Termoplast, rød, UL 94 V-0
Installationsområde	Indendørs
Kapslingsklasse	IP 20
Indbygningsmål	4 modul(er), DIN 43880
Godkendelser	KEMA, VDE
FM-kontakt / kontaktform	Skiftekontakt
Brydeevne AC	250 V / 0,5 A
Brydeevne DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Tilslutningstværsnit for FM-klemme	max. 1,5 mm2 massiv / fintrådet
Udvidede tekniske data:	---------------------------------
Restspænding [L-PE] (U_P )	2,0 kV

Produkt 941315 blev tilføjet til notesblok.

Gå til notesblok

Produkt 941315 blev lagt I kurven.

Gå til webshoppen

DEHNshield TT Basic FM

Anvendelsesoptimeret og komplet kombiafleder til TT- og TN-S-systemer til brug i hovedstrømsforsyninger (3+1-kobling) i beboelsesejendomme uden udvendig lynbeskyttelse (også ved luftledninger). Med potentialfri fjernmeldekontakt.

1 produkt

artikelnr. 941316 DSH B TT 255 FM

GTIN 4013364328075, CCT (EU): 85363090, Bruttovægt: 510.00 g, VPE: 1.00 Pakkestørrelse

billeder

Yderligere information

CAD filer

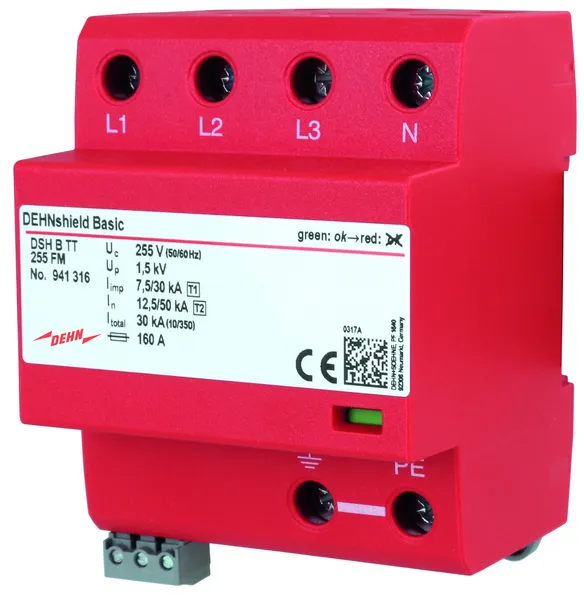

Kombiafleder DEHNshield B TT 255 FM
Firepolet kombiafleder til 230/400 V- TT-
og TN (C) -S-systemer,
bredde 4 TE, med fjernmeldekontakt
Afleder type 1 + type 2 iht. EN 61643-11
Opfylder alle krav i DIN VDE 0100-534 og DIN VDE 0100-443.
Gnistgabsbaseret teknologi med følgestrømsbegrænsning
Fejlvisning
Maks. driftsspænding 255 V AC
Beskyttelsesniveau: <= 1,5 kV
Lynimpulsstrøm (10/350): 30 kA
Energetisk koordination iht. DIN EN 62305-4
Afleder i Red/Line-serien, samt direkte til terminal

fabrikat: DEHN
Type: DSH B TT 255 FM
artikelnr.: 941316
eller tilsvarende

Certificater

Teksniske data

Afleder efter EN 61643-11 / IEC 61643-11	Type 1 + Type 2 / klasse I + klasse II
Max. driftsspænding AC (U_C )	255 V (50 / 60 Hz)
Lynstødstrøm (10/350 µs) [L1+L2+L3+N-PE] (I_total )	30 kA
Lynstødstrøm (10/350 µs) [L-N]/[N-PE] (I_imp )	7,5 / 30 kA
Spændingsbeskyttelsesniveau [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Max. overstrømsbeskyttelse på netsiden	160 A gG
Godkendelser	VDE
FM-kontakt / kontaktform	Skiftekontakt
Udvidede tekniske data:	---------------------------------
Restspænding [L-PE] (U_P )	2,0 kV

Afleder efter EN 61643-11 / IEC 61643-11	Type 1 + Type 2 / klasse I + klasse II
Energetisk koordinerbar med tilsluttet udstyr (≤ 10 m)	Type 1 + Type 2 + Type 3
Mærkespænding AC (U_N )	230 / 400 V (50 / 60 Hz)
Max. driftsspænding AC (U_C )	255 V (50 / 60 Hz)
Lynstødstrøm (10/350 µs) [L1+L2+L3+N-PE] (I_total )	30 kA
Lynstødstrøm (10/350 µs) [L-N]/[N-PE] (I_imp )	7,5 / 30 kA
Mærkeafledestødstrøm (8/20 µs) [L-N]/[N-PE] (I_n )	12,5 / 50 kA
Spændingsbeskyttelsesniveau [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Følgestrømsslukkeevne [L-N]/[N-PE] (I_fi )	25 kA_eff / 100 A_eff
Følgestrømsbegrænsning / selektivitet	Selektiv med 32 A gG sikring op til 25 kA_eff (prosp.)
Reaktionstid (t_A )	≤ 100 ns
Max. overstrømsbeskyttelse på netsiden	160 A gG
Midlertidig overspænding (TOV) [L-N] (UT) – karakteristik	440 V / 120 min. – modstandsdygtig
Midlertidig overspænding (TOV) [N-PE] (UT) – karakteristik	1200 V / 200 ms – modstandsdygtig
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Funktions-/fejlvisning	Grøn / rød
Antal porte	1
Tilslutningstværsnit (L1, L2, L3, N, PE, 9) (min.)	1,5 mm² massiv / fintrådet
Tilslutningstværsnit (L1, L2, L3, N, PE, 9) (max.)	35 mm² flertrådet / 25 mm² fintrådet
Montage på	35 mm DIN-skinne efter EN 60715
Kapslingsmateriale	Termoplast, rød, UL 94 V-0
Installationsområde	Indendørs
Kapslingsklasse	IP 20
Indbygningsmål	4 modul(er), DIN 43880
Godkendelser	VDE
FM-kontakt / kontaktform	Skiftekontakt
Brydeevne AC	250 V / 0,5 A
Brydeevne DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Tilslutningstværsnit for FM-klemme	max. 1,5 mm2 massiv / fintrådet
Udvidede tekniske data:	---------------------------------
Restspænding [L-PE] (U_P )	2,0 kV

Produkt 941316 blev tilføjet til notesblok.

Gå til notesblok

Produkt 941316 blev lagt I kurven.

Gå til webshoppen

DEHNshield TN

Anvendelsesoptimeret og komplet kombiafleder til 1-fasede TN-systemer med 230 V mærkespænding ("2-0"-kobling).

1 produkt

artikelnr. 941200 DSH TN 255

GTIN 4013364138209, CCT (EU): 85363090, Bruttovægt: 266.00 g, VPE: 1.00 Pakkestørrelse

billeder

Yderligere information

CAD filer

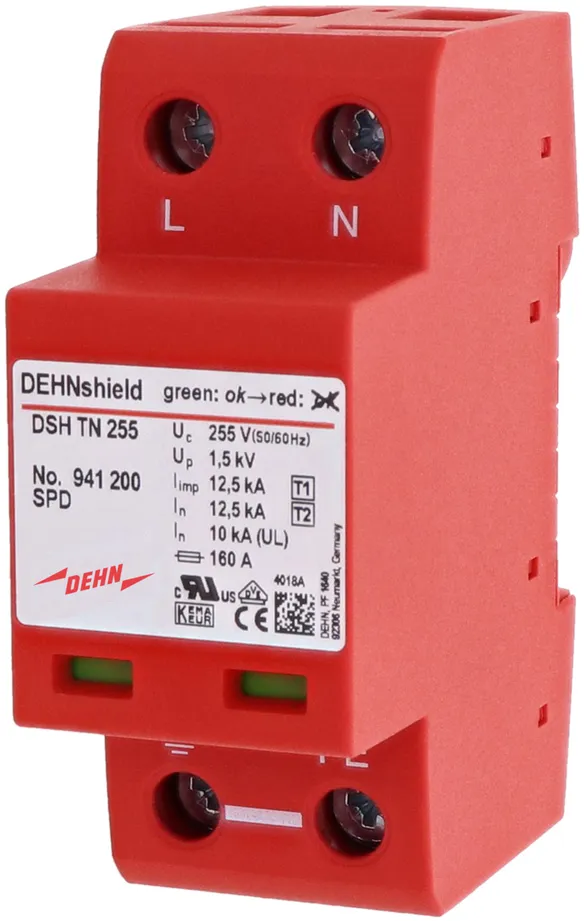

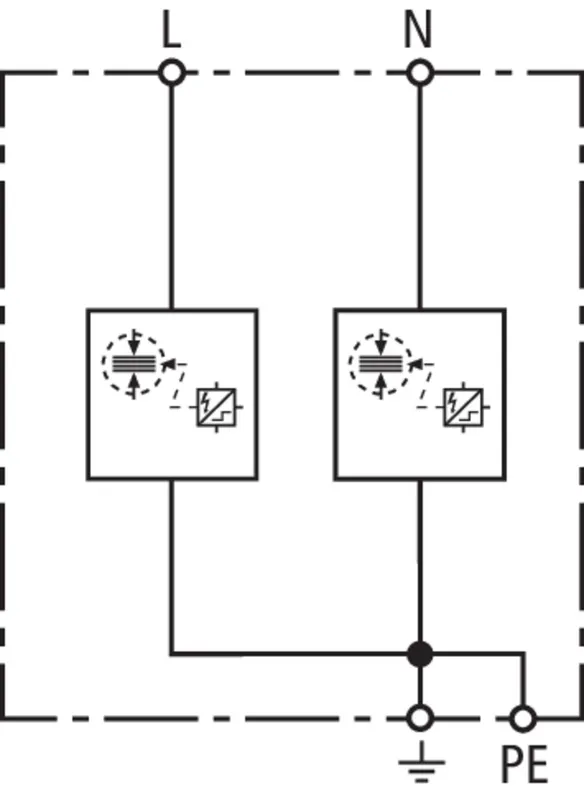

Kombiafleder DEHNshield TN 255
Topolet kombiafleder til 230/400 V- TN-systemer, bredde 2TE
Afleder type 1 + type 2 iht. EN 61643-11
Anvendelsesoptimeret brug i kompakte elinstallationer
Gnistgabsbaseret teknologi med følgestrømsbegrænsning
Fejlvisning
Maks. driftsspænding 255 V AC
Beskyttelsesniveau: <= 1,5 kV
Lynimpulsstrøm (10/350): 25 kA
Energetisk koordination iht. DIN EN 62305-4
Afleder i Red/Line-serien, samt direkte til terminal

fabrikat: DEHN
Type: DSH TN 255
artikelnr.: 941200
eller tilsvarende

Certificater

Teksniske data

Afleder efter EN 61643-11 / IEC 61643-11	Type 1 + Type 2 / klasse I + klasse II
Max. driftsspænding AC (U_C )	255 V (50 / 60 Hz)
Lynstødstrøm (10/350 µs) [L+N-PE] (I_total )	25 kA
Lynstødstrøm (10/350 µs) [L, N-PE] (I_imp )	12,5 kA
Spændingsbeskyttelsesniveau [L-PE]/[N-PE] (U_P )	≤ 1,5 /≤ 1,5 kV
Max. overstrømsbeskyttelse på netsiden	160 A gG
Godkendelser	KEMA, VDE, UL

Afleder efter EN 61643-11 / IEC 61643-11	Type 1 + Type 2 / klasse I + klasse II
Energetisk koordinerbar med tilsluttet udstyr (≤ 10 m)	Type 1 + Type 2 + Type 3
Mærkespænding AC (U_N )	230 V (50 / 60 Hz)
Max. driftsspænding AC (U_C )	255 V (50 / 60 Hz)
Lynstødstrøm (10/350 µs) [L+N-PE] (I_total )	25 kA
Specifik energi [L+N-PE] (W/R)	156,25 kJ/ohm
Lynstødstrøm (10/350 µs) [L, N-PE] (I_imp )	12,5 kA
Specifik energi [L,N-PE] (W/R)	39,06 kJ/ohm
Mærkeafledestødstrøm (8/20 µs) [L/N-PE]/[L+N-PE] (I_n )	12,5 / 25 kA
Spændingsbeskyttelsesniveau [L-PE]/[N-PE] (U_P )	≤ 1,5 /≤ 1,5 kV
Følgestrømsslukkeevne AC (I_fi )	25 kA_eff
Følgestrømsbegrænsning / selektivitet	Selektiv med 32 A gG Sikring op til 25 kA_eff (prosp.)
Reaktionstid (t_A )	≤ 100 ns
Max. overstrømsbeskyttelse på netsiden	160 A gG
Midlertidig overspænding (TOV) [L-N] (UT) – karakteristik	440 V / 120 min. – modstandsdygtig
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Funktions-/fejlvisning	Grøn / rød
Antal porte	1
Tilslutningstværsnit (L, N, PE, 9) (min.)	1,5 mm² massiv / fintrådet
Tilslutningstværsnit (L, N, PE, 9) (max.)	35 mm² flertrådet / 25 mm² fintrådet
Montage på	35 mm DIN-skinne efter EN 60715
Kapslingsmateriale	Termoplast, rød, UL 94 V-0
Installationsområde	Indendørs
Kapslingsklasse	IP 20

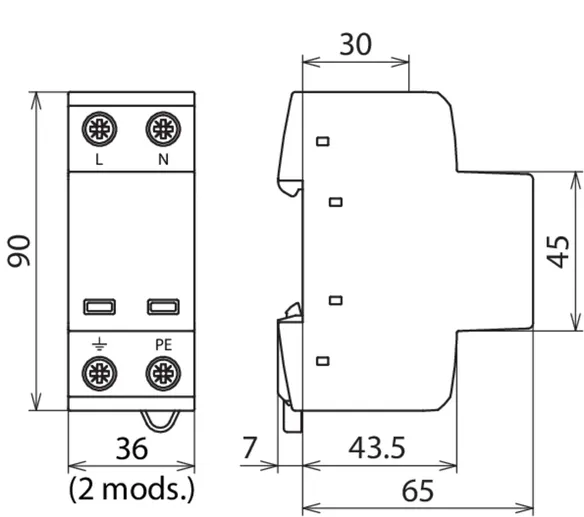

Indbygningsmål	2 modul(er), DIN 43880
Godkendelser	KEMA, VDE, UL

Produkt 941200 blev tilføjet til notesblok.

Gå til notesblok

Produkt 941200 blev lagt I kurven.

Gå til webshoppen

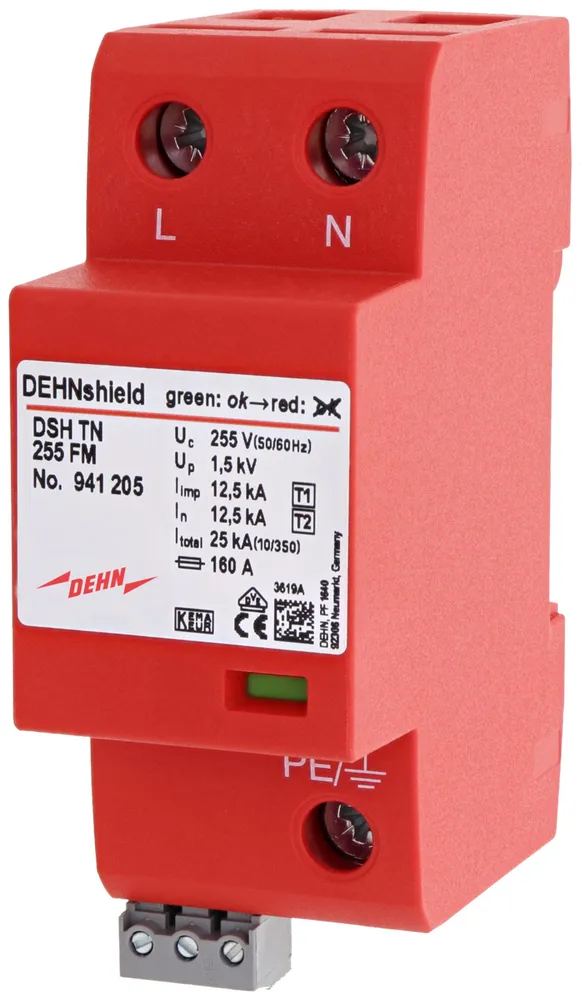

DEHNshield TN FM

Anvendelsesoptimeret og komplet kombiafleder til 1-fasede TN-systemer med 230 V mærkespænding ("2-0"-kobling); med fjernmeldekontakt til fjernovervågning (potentialfri skiftekontakt).

1 produkt

artikelnr. 941205 DSH TN 255 FM

GTIN 4013364289185, CCT (EU): 85363090, Bruttovægt: 276.00 g, VPE: 1.00 Pakkestørrelse

billeder

Yderligere information

CAD filer

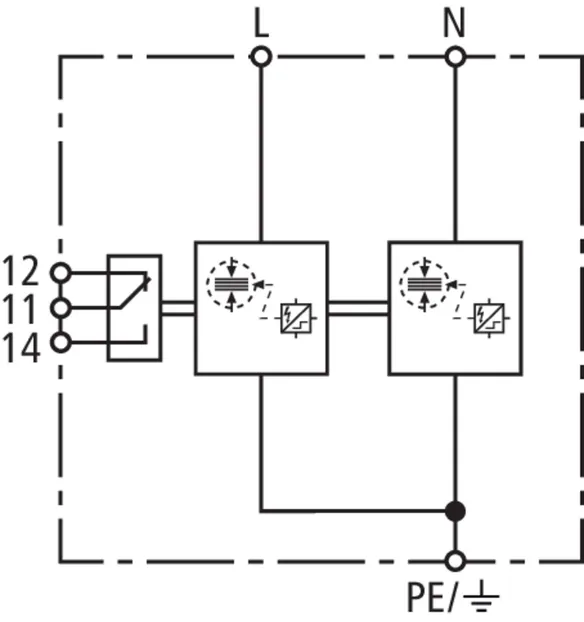

Kombiafleder DEHNshield TN 255 FM
Topolet kombiafleder til 230/400 V- TN-systemer,
bredde 2 TE, med fjernmeldekontakt
Afleder type 1 + type 2 iht. EN 61643-11
Anvendelsesoptimeret brug i kompakte elinstallationer
Gnistgabsbaseret teknologi med følgestrømsbegrænsning
Fejlvisning
Maks. driftsspænding 255 V AC
Beskyttelsesniveau: <= 1,5 kV
Lynimpulsstrøm (10/350): 25 kA
Energetisk koordination iht. DIN EN 62305-4
Afleder i Red/Line-serien, samt direkte til terminal

fabrikat: DEHN
Type: DSH TN 255 FM
artikelnr.: 941205
eller tilsvarende

Certificater

Teksniske data

Afleder efter EN 61643-11 / IEC 61643-11	Type 1 + Type 2 / klasse I + klasse II
Max. driftsspænding AC (U_C )	255 V (50 / 60 Hz)
Lynstødstrøm (10/350 µs) [L+N-PE] (I_total )	25 kA
Lynstødstrøm (10/350 µs) [L, N-PE] (I_imp )	12,5 kA
Spændingsbeskyttelsesniveau [L-PE]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Max. overstrømsbeskyttelse på netsiden	160 A gG
Godkendelser	KEMA, VDE
FM-kontakt / kontaktform	Skiftekontakt

Afleder efter EN 61643-11 / IEC 61643-11	Type 1 + Type 2 / klasse I + klasse II
Energetisk koordinerbar med tilsluttet udstyr (≤ 10 m)	Type 1 + Type 2 + Type 3
Mærkespænding AC (U_N )	230 V (50 / 60 Hz)
Max. driftsspænding AC (U_C )	255 V (50 / 60 Hz)
Lynstødstrøm (10/350 µs) [L+N-PE] (I_total )	25 kA
Specifik energi [L+N-PE] (W/R)	156,25 kJ/ohm
Lynstødstrøm (10/350 µs) [L, N-PE] (I_imp )	12,5 kA
Specifik energi [L,N-PE] (W/R)	39,06 kJ/ohm
Mærkeafledestødstrøm (8/20 µs) [L/N-PE]/[L+N-PE] (I_n )	12,5 / 25 kA
Spændingsbeskyttelsesniveau [L-PE]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Følgestrømsslukkeevne AC (I_fi )	25 kA_eff
Følgestrømsbegrænsning / selektivitet	Selektiv med 32 A gG sikring op til 25 kA_eff (prosp.)
Reaktionstid (t_A )	≤ 100 ns
Max. overstrømsbeskyttelse på netsiden	160 A gG
Midlertidig overspænding (TOV) [L-N] (UT) – karakteristik	440 V / 120 min. – modstandsdygtig
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Funktions-/fejlvisning	Grøn / rød
Antal porte	1
Tilslutningstværsnit (L, N, PE, 9) (min.)	1,5 mm² massiv / fintrådet
Tilslutningstværsnit (L, N, PE, 9) (max.)	35 mm² flertrådet / 25 mm² fintrådet
Montage på	35 mm DIN-skinne efter EN 60715
Kapslingsmateriale	Termoplast, rød, UL 94 V-0
Installationsområde	Indendørs
Kapslingsklasse	IP 20

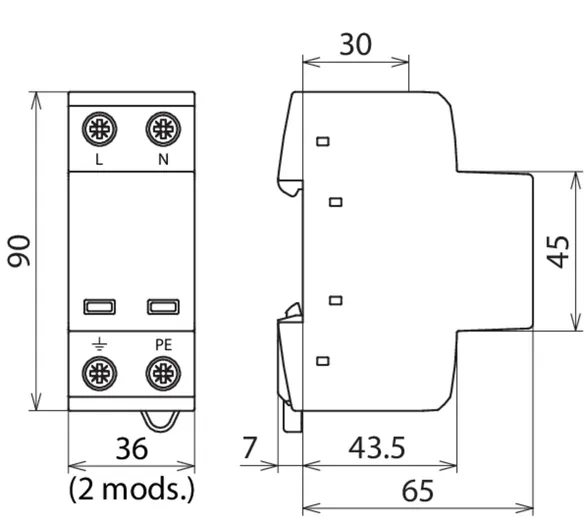

Indbygningsmål	2 modul(er), DIN 43880
Godkendelser	KEMA, VDE
FM-kontakt / kontaktform	Skiftekontakt
Brydeevne AC	250 V / 0.5 A
Brydeevne DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Tilslutningstværsnit for FM-klemme	max. 1,5 mm²massiv / fintrådet

Produkt 941205 blev tilføjet til notesblok.

Gå til notesblok

Produkt 941205 blev lagt I kurven.

Gå til webshoppen

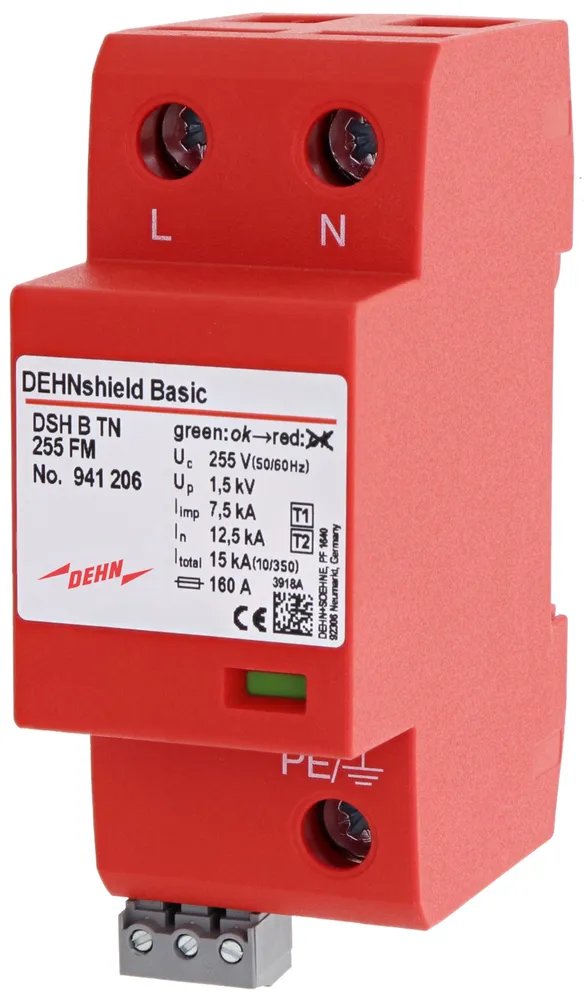

DEHNshield TN Basic FM

Anvendelsesoptimeret og komplet kombiafleder til TN-C-systemer til indsats i hovedstrømsforsyninger (2+0-kobling) i boliger eller ydre lynbeskyttelse (også ved luftledninger); med fjernmeldekontakt til fjernovervågning (potentialfri skiftekontakt).

1 produkt

artikelnr. 941206 DSH B TN 255 FM

GTIN 4013364373839, CCT (EU): 85363090, Bruttovægt: 276.00 g, VPE: 1.00 Pakkestørrelse

billeder

Yderligere information

CAD filer

fabrikat: DEHN
Type: DSH B TN 255 FM
artikelnr.: 941206
eller tilsvarende

Certificater

Teksniske data

Afleder efter EN 61643-11 / IEC 61643-11	Type 1 + Type 2 / klasse I + klasse II
Max. driftsspænding AC (U_C )	255 V (50 / 60 Hz)
Lynstødstrøm (10/350 µs) [L+N-PE] (I_total )	15 kA
Lynstødstrøm (10/350 µs) [L, N-PE] (I_imp )	7,5 kA
Spændingsbeskyttelsesniveau [L-PE]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Max. overstrømsbeskyttelse på netsiden	160 A gG
FM-kontakt / kontaktform	Skiftekontakt

Afleder efter EN 61643-11 / IEC 61643-11	Type 1 + Type 2 / klasse I + klasse II
Energetisk koordinerbar med tilsluttet udstyr (≤ 10 m)	Type 1 + Type 2 + Type 3
Mærkespænding AC (U_N )	230 V (50 / 60 Hz)
Max. driftsspænding AC (U_C )	255 V (50 / 60 Hz)
Lynstødstrøm (10/350 µs) [L+N-PE] (I_total )	15 kA
Lynstødstrøm (10/350 µs) [L, N-PE] (I_imp )	7,5 kA
Mærkeafledestødstrøm (8/20 µs) [L/N-PE]/[L+N-PE] (I_n )	12,5 / 25 kA
Spændingsbeskyttelsesniveau [L-PE]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Følgestrømsslukkeevne AC (I_fi )	25 kA_eff
Følgestrømsbegrænsning / selektivitet	Selektiv med 32 A gG sikring op til 25 kA_eff (prosp.)
Reaktionstid (t_A )	≤ 100 ns
Max. overstrømsbeskyttelse på netsiden	160 A gG
Midlertidig overspænding (TOV) [L-N] (UT) – karakteristik	440 V / 120 min. – modstandsdygtig
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Funktions-/fejlvisning	Grøn / rød
Antal porte	1
Tilslutningstværsnit (L, N, PE, 9) (min.)	1,5 mm² massiv / fintrådet
Tilslutningstværsnit (L, N, PE, 9) (max.)	35 mm² flertrådet / 25 mm² fintrådet
Montage på	35 mm DIN-skinne efter EN 60715
Kapslingsmateriale	Termoplast, rød, UL 94 V-0
Installationsområde	Indendørs
Kapslingsklasse	IP 20
Indbygningsmål	2 modul(er), DIN 43880
FM-kontakt / kontaktform	Skiftekontakt
Brydeevne AC	250 V / 0.5 A
Brydeevne DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Tilslutningstværsnit for FM-klemme	max. 1,5 mm²massiv / fintrådet

Produkt 941206 blev tilføjet til notesblok.

Gå til notesblok

Produkt 941206 blev lagt I kurven.

Gå til webshoppen

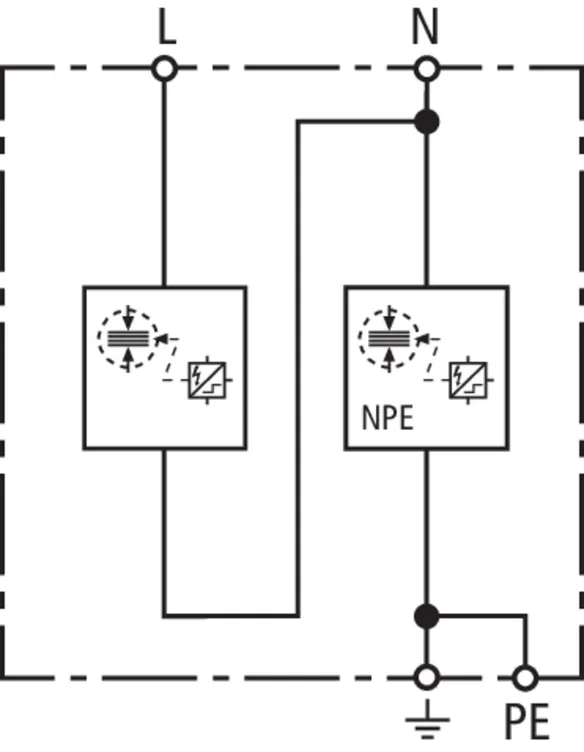

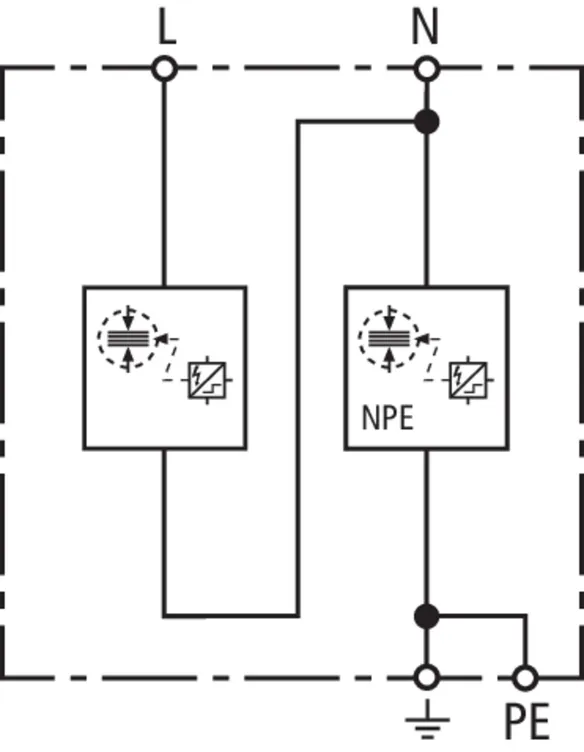

DEHNshield TT 2P

Anvendelsesoptimeret og komplet kombiafleder til 1-fasede TT- og TN-systemer med 230 V mærkespænding ("1+1"-kobling).

1 produkt

artikelnr. 941110 DSH TT 2P 255

GTIN 4013364137899, CCT (EU): 85363090, Bruttovægt: 291.00 g, VPE: 1.00 Pakkestørrelse

billeder

Yderligere information

CAD filer

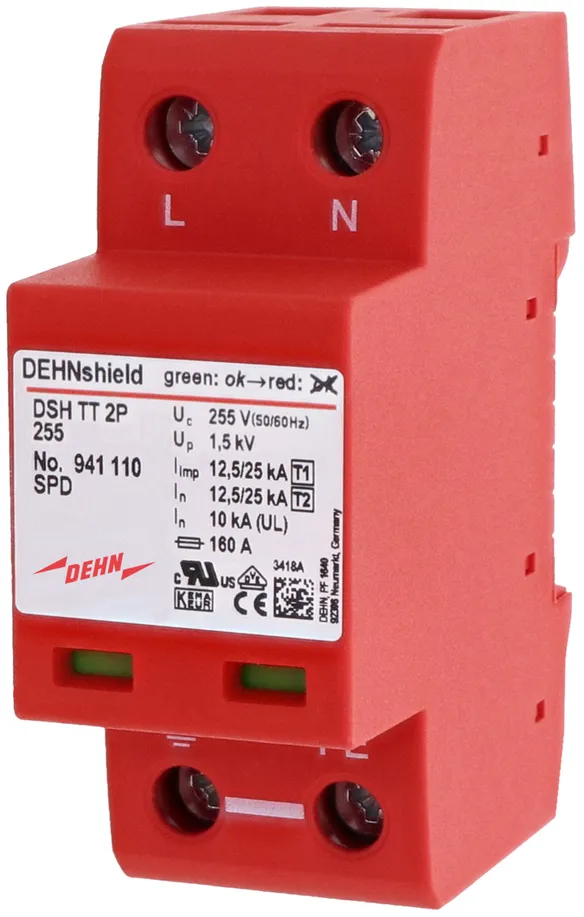

Kombiafleder DEHNshield TT 2P 255
Topolet kombiafleder til 230/400 V- TT-systemer, bredde 2TE
Afleder type 1 + type 2 iht. EN 61643-11
Anvendelsesoptimeret brug i kompakte elinstallationer
Gnistgabsbaseret teknologi med følgestrømsbegrænsning
Fejlvisning
Maks. driftsspænding 255 V AC
Beskyttelsesniveau: <= 1,5 kV
Lynimpulsstrøm (10/350): 25 kA
Energetisk koordination iht. DIN EN 62305-4
Afleder i Red/Line-serien, samt direkte til terminal

fabrikat: DEHN
Type: DSH TT 2P 255
artikelnr.: 941110
eller tilsvarende

Certificater

Teksniske data

Afleder efter EN 61643-11 / IEC 61643-11	Type 1 + Type 2 / klasse I + klasse II
Max. driftsspænding AC (U_C )	255 V (50 / 60 Hz)
Lynstødstrøm (10/350 µs) [L+N-PE] (I_total )	25 kA
Lynstødstrøm (10/350 µs) [L-N]/[N-PE] (I_imp )	12,5 / 25 kA
Spændingsbeskyttelsesniveau [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Max. overstrømsbeskyttelse på netsiden	160 A gG
Godkendelser	KEMA, VDE, UL
Udvidede tekniske data:	---------------------------------
Restspænding [L-PE] (U_P )	2,0 kV

Afleder efter EN 61643-11 / IEC 61643-11	Type 1 + Type 2 / klasse I + klasse II
Energetisk koordinerbar med tilsluttet udstyr (≤ 10 m)	Type 1 + Type 2 + Type 3
Mærkespænding AC (U_N )	230 V (50 / 60 Hz)
Max. driftsspænding AC (U_C )	255 V (50 / 60 Hz)
Lynstødstrøm (10/350 µs) [L+N-PE] (I_total )	25 kA
Specifik energi [L+N-PE] (W/R)	156,25 kJ/ohm
Lynstødstrøm (10/350 µs) [L-N]/[N-PE] (I_imp )	12,5 / 25 kA
Specifik energi [L-N]/[N-PE] (W/R)	39,06 / 156,25 kJ/ohm
Mærkeafledestødstrøm (8/20 µs) [L-N]/[N-PE] (I_n )	12,5 / 25 kA
Spændingsbeskyttelsesniveau [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Følgestrømsslukkeevne [L-N]/[N-PE] (I_fi )	25 kA_eff / 100 A_eff
Følgestrømsbegrænsning / selektivitet	Selektiv med 32 A gG sikring op til 25 kA_eff (prosp.)
Reaktionstid (t_A )	≤ 100 ns
Max. overstrømsbeskyttelse på netsiden	160 A gG
Midlertidig overspænding (TOV) [L-N] (UT) – karakteristik	440 V / 120 min. – modstand
Midlertidig overspænding (TOV) [N-PE] (UT) – karakteristik	1200 V / 200 ms – modstand
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Funktions-/fejlvisning	Grøn / rød
Antal porte	1
Tilslutningstværsnit (L, N, PE, 9) (min.)	1,5 mm2 massiv / fintrådet
Tilslutningstværsnit (L, N, PE, 9) (max.)	35 mm2 flertrådet/ 25 mm2 fintrådet
Montage på	35 mm DIN-skinne efter EN 60715
Kapslingsmateriale	Termoplast, rød, UL 94 V-0
Installationsområde	Indendørs
Kapslingsklasse	IP 20
Indbygningsmål	2 modul(er), DIN 43880
Godkendelser	KEMA, VDE, UL
Udvidede tekniske data:	---------------------------------
Restspænding [L-PE] (U_P )	2,0 kV

Produkt 941110 blev tilføjet til notesblok.

Gå til notesblok

Produkt 941110 blev lagt I kurven.

Gå til webshoppen

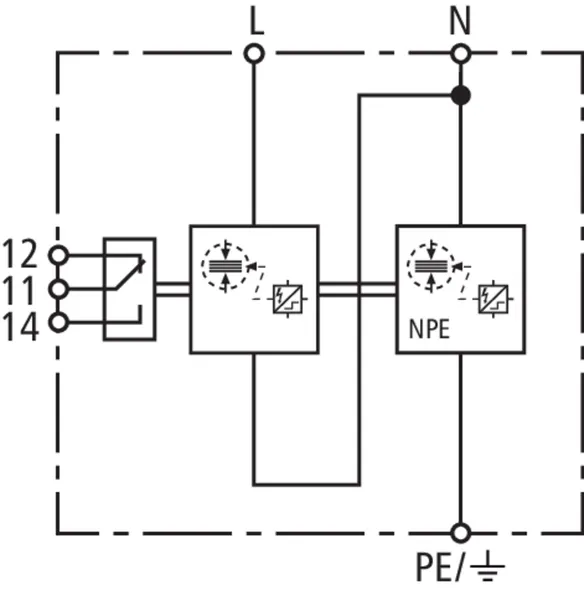

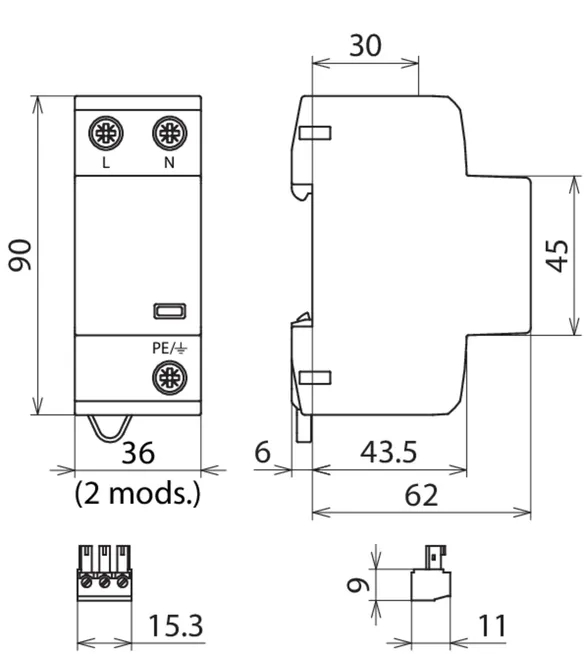

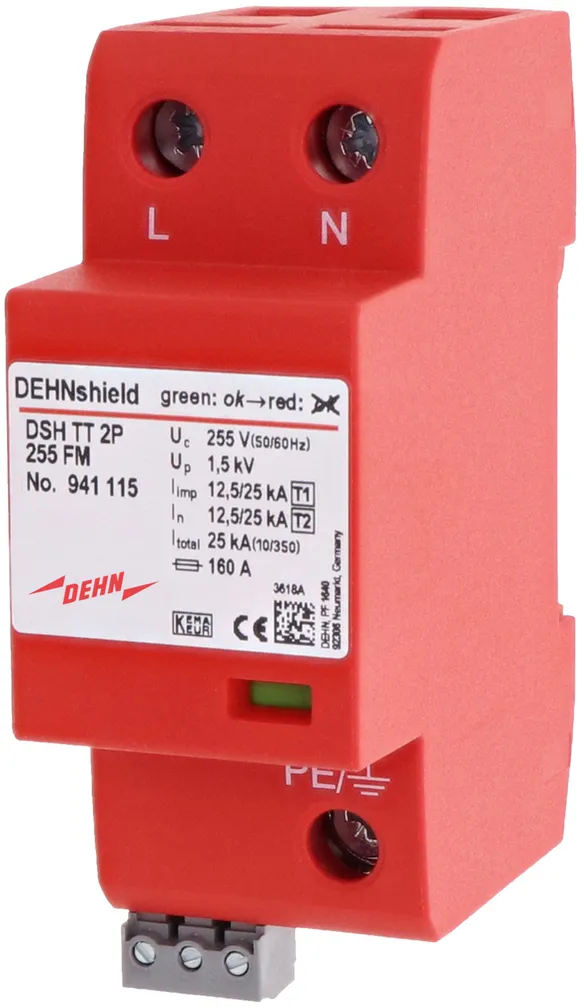

DEHNshield TT 2P FM

Anvendelsesoptimeret og komplet kombiafleder til 1-fasede TT- og TN-systemer med 230 V mærkespænding ("1+1"-kobling); med fjernmeldekontakt til fjernovervågning (potentialfri skiftekontakt).

1 produkt

artikelnr. 941115 DSH TT 2P 255 FM

GTIN 4013364289208, CCT (EU): 85363090, Bruttovægt: 301.00 g, VPE: 1.00 Pakkestørrelse

billeder

Yderligere information

CAD filer

Kombiafleder DEHNshield TT 2P 255 FM
Topolet kombiafleder til 230/400 V- TT-systemer
Afleder type 1 + type 2 iht. EN 61643-11
Bredde 2 TE, med fjernmeldekontakt
Anvendelsesoptimeret brug i kompakte elinstallationer
Gnistgabsbaseret teknologi med følgestrømsbegrænsning
Fejlvisning
Maks. driftsspænding 255 V AC
Beskyttelsesniveau: <= 1,5 kV
Lynimpulsstrøm (10/350): 25 kA
Energetisk koordination iht. DIN EN 62305-4
Afleder i Red/Line-serien, samt direkte til terminal

fabrikat: DEHN
Type: DSH TT 2P 255 FM
artikelnr.: 941115
eller tilsvarende

Certificater

Teksniske data

Afleder efter EN 61643-11 / IEC 61643-11	Type 1 + Type 2 / klasse I + klasse II
Max. driftsspænding AC (U_C )	255 V (50 / 60 Hz)
Lynstødstrøm (10/350 µs) [L+N-PE] (I_total )	25 kA
Lynstødstrøm (10/350 µs) [L-N]/[N-PE] (I_imp )	12,5 / 25 kA
Spændingsbeskyttelsesniveau [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Max. overstrømsbeskyttelse på netsiden	160 A gG
Godkendelser	KEMA, VDE
FM-kontakt / kontaktform	skiftekontakt
Udvidede tekniske data:	---------------------------------
Restspænding [L-PE] (U_P )	2,0 kV

Afleder efter EN 61643-11 / IEC 61643-11	Type 1 + Type 2 / klasse I + klasse II
Energetisk koordinerbar med tilsluttet udstyr (≤ 10 m)	Type 1 + Type 2 + Type 3
Mærkespænding AC (U_N )	230 V (50 / 60 Hz)
Max. driftsspænding AC (U_C )	255 V (50 / 60 Hz)
Lynstødstrøm (10/350 µs) [L+N-PE] (I_total )	25 kA
Specifik energi [L+N-PE] (W/R)	156,25 kJ/ohm
Lynstødstrøm (10/350 µs) [L-N]/[N-PE] (I_imp )	12,5 / 25 kA
Specifik energi [L-N]/[N-PE] (W/R)	39,06 / 156,25 kJ/ohm
Mærkeafledestødstrøm (8/20 µs) [L-N]/[N-PE] (I_n )	12,5 / 25 kA
Spændingsbeskyttelsesniveau [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Følgestrømsslukkeevne [L-N]/[N-PE] (I_fi )	25 kA_eff / 100 A_eff
Følgestrømsbegrænsning / selektivitet	Selektiv med 32 A gG sikring op til 25 kA_eff (prosp.)
Reaktionstid (t_A )	≤ 100 ns
Max. overstrømsbeskyttelse på netsiden	160 A gG
Midlertidig overspænding (TOV) [L-N] (UT) – karakteristik	440 V / 120 min. – modstandsdygtig
Midlertidig overspænding (TOV) [N-PE] (UT) – karakteristik	1200 V / 200 ms – modstandsdygtig
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Funktions-/fejlvisning	Grøn / rød
Antal porte	1
Tilslutningstværsnit (L, N, PE, 9) (min.)	1,5 mm² massiv / fintrådet
Tilslutningstværsnit (L, N, PE, 9) (max.)	35 mm² flertrådet / 25 mm² fintrådet
Montage på	35 mm DIN-skinne efter EN 60715
Kapslingsmateriale	Termoplast, rød, UL 94 V-0
Installationsområde	Indendørs
Kapslingsklasse	IP 20
Indbygningsmål	2 modul(er), DIN 43880
Godkendelser	KEMA, VDE
FM-kontakt / kontaktform	skiftekontakt
Brydeevne AC	250 V / 0,5 A
Brydeevne DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Tilslutningstværsnit for FM-klemme	max. 1,5 mm²massiv / fintrådet
Udvidede tekniske data:	---------------------------------
Restspænding [L-PE] (U_P )	2,0 kV

Produkt 941115 blev tilføjet til notesblok.

Gå til notesblok

Produkt 941115 blev lagt I kurven.

Gå til webshoppen

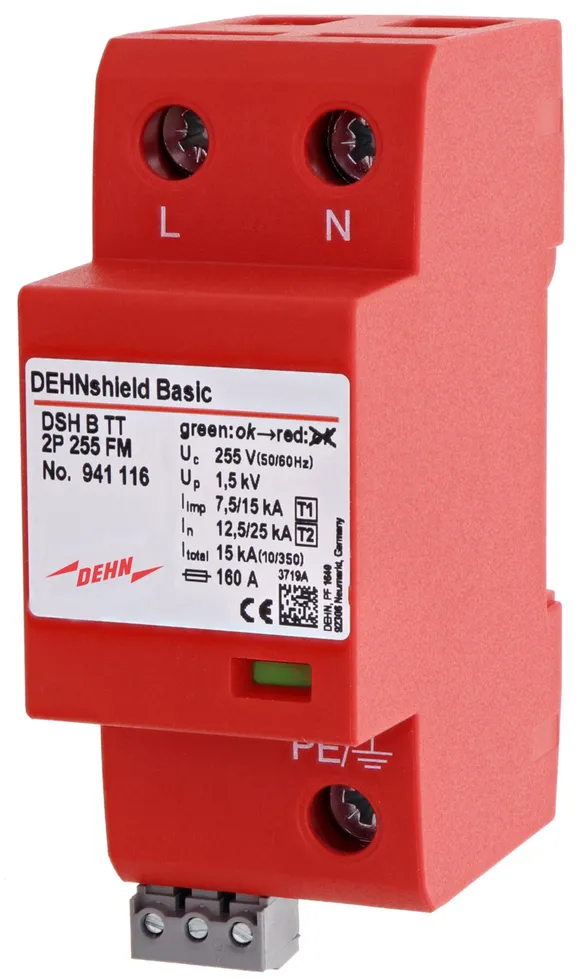

DEHNshield TT 2P Basic FM

Anvendelsesoptimeret og komplet kombiafleder til TN-C-systemer til indsats i hovedstrømsforsyninger (1+1-kobling) i boliger eller ydre lynbeskyttelse (også ved luftledninger); med fjernmeldekontakt til fjernovervågning (potentialfri skiftekontakt).

1 produkt

artikelnr. 941116 DSH B TT 2P 255 FM

GTIN 4013364373235, CCT (EU): 85363090, Bruttovægt: 301.00 g, VPE: 1.00 Pakkestørrelse

billeder

Yderligere information

CAD filer

fabrikat: DEHN
Type: DSH B TT 2P 255 FM
artikelnr.: 941116
eller tilsvarende

Certificater

Teksniske data

Afleder efter EN 61643-11 / IEC 61643-11	Type 1 + Type 2 / klasse I + klasse II
Max. driftsspænding AC (U_C )	255 V (50 / 60 Hz)
Lynstødstrøm (10/350 µs) [L+N-PE] (I_total )	15 kA
Lynstødstrøm (10/350 µs) [L-N]/[N-PE] (I_imp )	7,5 / 15 kA
Spændingsbeskyttelsesniveau [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Max. overstrømsbeskyttelse på netsiden	160 A gG
FM-kontakt / kontaktform	skiftekontakt
Udvidede tekniske data:	---------------------------------
Restspænding [L-PE] (U_P )	2,0 kV

Afleder efter EN 61643-11 / IEC 61643-11	Type 1 + Type 2 / klasse I + klasse II
Energetisk koordinerbar med tilsluttet udstyr (≤ 10 m)	Type 1 + Type 2 + Type 3
Mærkespænding AC (U_N )	230 V (50 / 60 Hz)
Max. driftsspænding AC (U_C )	255 V (50 / 60 Hz)
Lynstødstrøm (10/350 µs) [L+N-PE] (I_total )	15 kA
Lynstødstrøm (10/350 µs) [L-N]/[N-PE] (I_imp )	7,5 / 15 kA
Mærkeafledestødstrøm (8/20 µs) [L-N]/[N-PE] (I_n )	12,5 / 25 kA
Spændingsbeskyttelsesniveau [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Følgestrømsslukkeevne [L-N]/[N-PE] (I_fi )	25 kA_eff / 100 A_eff
Følgestrømsbegrænsning / selektivitet	Selektiv med 32 A gG sikring op til 25 kA_eff (prosp.)
Reaktionstid (t_A )	≤ 100 ns
Max. overstrømsbeskyttelse på netsiden	160 A gG
Midlertidig overspænding (TOV) [L-N] (UT) – karakteristik	440 V / 120 min. – modstandsdygtig
Midlertidig overspænding (TOV) [N-PE] (UT) – karakteristik	1200 V / 200 ms – modstandsdygtig
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Funktions-/fejlvisning	Grøn / rød
Antal porte	1
Tilslutningstværsnit (L, N, PE, 9) (min.)	1,5 mm² massiv / fintrådet
Tilslutningstværsnit (L, N, PE, 9) (max.)	35 mm² flertrådet / 25 mm² fintrådet
Montage på	35 mm DIN-skinne efter EN 60715
Kapslingsmateriale	Termoplast, rød, UL 94 V-0
Installationsområde	Indendørs
Kapslingsklasse	IP 20
Indbygningsmål	2 modul(er), DIN 43880
FM-kontakt / kontaktform	skiftekontakt
Brydeevne AC	250 V / 0,5 A
Brydeevne DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Tilslutningstværsnit for FM-klemme	max. 1,5 mm²massiv / fintrådet
Udvidede tekniske data:	---------------------------------
Restspænding [L-PE] (U_P )	2,0 kV

Produkt 941116 blev tilføjet til notesblok.

Gå til notesblok

Produkt 941116 blev lagt I kurven.

Gå til webshoppen

DEHNshield

Details

DEHNshield TNC

artikelnr. 941300 DSH TNC 255

Du er ikke autoriseret til at downloade 941300.stp

Du er ikke autoriseret til at downloade 941300.igs

Du er ikke autoriseret til at downloade 941300.jt

Du er ikke autoriseret til at downloade 941300.dwg

Du er ikke autoriseret til at downloade 941300m_E.dxf

Du er ikke autoriseret til at downloade DEHN.941300.wspak

Du er ikke autoriseret til at downloade 941300_eplan.zip

Produkt 941300 blev tilføjet til notesblok.

Produkt 941300 blev lagt I kurven.

DEHNshield TNC FM

artikelnr. 941305 DSH TNC 255 FM

Du er ikke autoriseret til at downloade 941305.stp

Du er ikke autoriseret til at downloade 941305.igs

Du er ikke autoriseret til at downloade 941305.jt

Du er ikke autoriseret til at downloade 941305.dwg

Du er ikke autoriseret til at downloade 941305+306m_E.dxf

Du er ikke autoriseret til at downloade DEHN.941305.wspak

Du er ikke autoriseret til at downloade DEHN.941305.edz

Produkt 941305 blev tilføjet til notesblok.

Produkt 941305 blev lagt I kurven.

DEHNshield TNC Basic FM

artikelnr. 941306 DSH B TNC 255 FM

Du er ikke autoriseret til at downloade 941305.stp

Du er ikke autoriseret til at downloade 941305.igs

Du er ikke autoriseret til at downloade 941305.jt

Du er ikke autoriseret til at downloade 941305.dwg

Du er ikke autoriseret til at downloade 941305+306m_E.dxf

Du er ikke autoriseret til at downloade DEHN.941306.wspak

Du er ikke autoriseret til at downloade DEHN.941306.edz

Produkt 941306 blev tilføjet til notesblok.

Produkt 941306 blev lagt I kurven.

DEHNshield TNS

artikelnr. 941400 DSH TNS 255

Du er ikke autoriseret til at downloade 941400.stp

Du er ikke autoriseret til at downloade 941400.igs

Du er ikke autoriseret til at downloade 941400.jt

Du er ikke autoriseret til at downloade 941400.dwg

Du er ikke autoriseret til at downloade 941310+400m_E.dxf

Du er ikke autoriseret til at downloade DEHN.941400.wspak

Du er ikke autoriseret til at downloade 941400_eplan.zip

Produkt 941400 blev tilføjet til notesblok.

Produkt 941400 blev lagt I kurven.

DEHNshield TNS FM

artikelnr. 941405 DSH TNS 255 FM

Du er ikke autoriseret til at downloade 941315.stp

Du er ikke autoriseret til at downloade 941315.igs

Du er ikke autoriseret til at downloade 941315.jt

Du er ikke autoriseret til at downloade 941315.dwg

Du er ikke autoriseret til at downloade 941315+316+405+406m_E.dxf

Du er ikke autoriseret til at downloade DEHN.941405.wspak

Du er ikke autoriseret til at downloade 941315_eplan.zip

Produkt 941405 blev tilføjet til notesblok.

Produkt 941405 blev lagt I kurven.

DEHNshield TNS Basic FM

artikelnr. 941406 DSH B TNS 255 FM

Du er ikke autoriseret til at downloade 941315.stp

Du er ikke autoriseret til at downloade 941315.jt

Du er ikke autoriseret til at downloade 941315.jt

Du er ikke autoriseret til at downloade 941315.dwg

Du er ikke autoriseret til at downloade 941315+316+405+406m_E.dxf

Du er ikke autoriseret til at downloade DEHN.941406.wspak

Du er ikke autoriseret til at downloade 941315_eplan.zip

Produkt 941406 blev tilføjet til notesblok.

Produkt 941406 blev lagt I kurven.

DEHNshield TT

artikelnr. 941310 DSH TT 255

Du er ikke autoriseret til at downloade 941400.stp

Du er ikke autoriseret til at downloade 941400.igs

Du er ikke autoriseret til at downloade 941400.jt

Du er ikke autoriseret til at downloade 941400.dwg

Du er ikke autoriseret til at downloade 941310+400m_E.dxf

Du er ikke autoriseret til at downloade DEHN.941310.wspak

Du er ikke autoriseret til at downloade 941400_eplan.zip

Produkt 941310 blev tilføjet til notesblok.

Produkt 941310 blev lagt I kurven.

DEHNshield TT FM
