Parallelforbinder

Til forbindelse af to parallelle ledere.

Til ledere med samme diameter, med en skrue

2 produkter

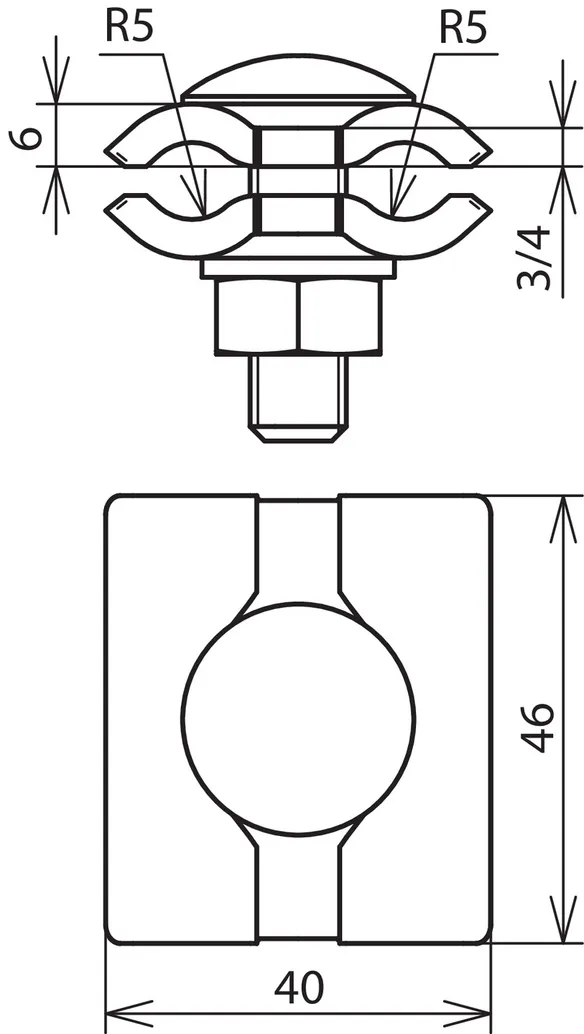

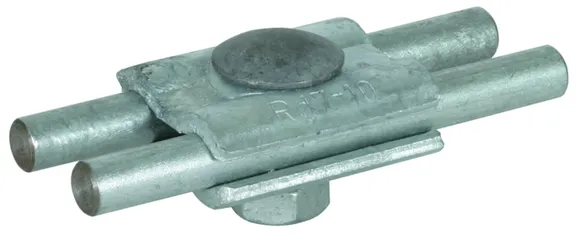

artikelnr. 306020 PV 7.10 FRM10X35 STTZN

GTIN 4013364096264, CCT (EU): 85359000, Bruttovægt: 147.00 g, VPE: 50.00 Pakkestørrelse

billeder

Open PDF

Yderligere information

CAD filer

Materiale (klemme): St/tZn
Klemmeområde (rund / rund): 7-10 mm
Skrue: M10 x 35 mm
Standard: DIN EN 62561-1

fabrikat: DEHN
Type: PV 7.10 FRM10X35 STTZN
artikelnr.: 306020
eller tilsvarende

Certificater

Teksniske data

Materiale (klemme)	St/tZn
Klemmeområde (rund / rund)	7-10 mm
Standard	DIN EN 62561-1
Kortslutningsstrøm (AC 50 Hz / DC) (1 s; ≤ 300 °C)	4,0 kA
*) For detaljer se prøvecertifikat

Materiale (klemme)	St/tZn
Klemmeområde (rund / rund)	7-10 mm
Skrue	e M10 x 35 mm
Materiale (skrue / møtrik)	St/tZn
Lynstrømsbæreevne (10/350 µs)	& *⁾
Standard	DIN EN 62561-1
Kortslutningsstrøm (AC 50 Hz / DC) (1 s; ≤ 300 °C)	4,0 kA
Materialetykkelse	4 mm
*) For detaljer se prøvecertifikat

Produkt 306020 blev tilføjet til notesblok.

Gå til notesblok

Produkt 306020 blev lagt I kurven.

Gå til webshoppen

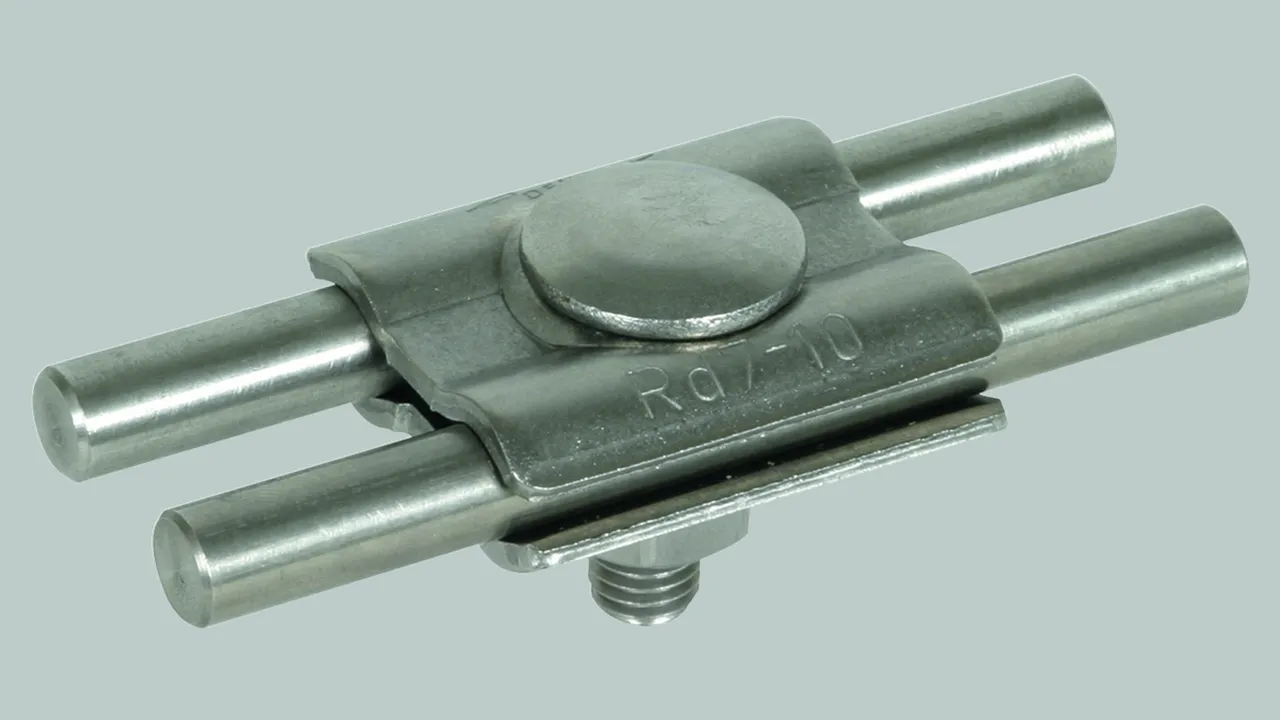

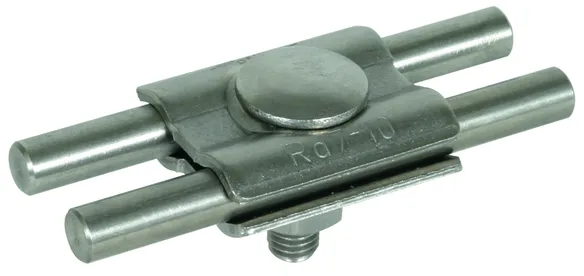

artikelnr. 306029 PV 7.10 FRM10X35 V4A

GTIN 4013364129467, CCT (EU): 85359000, Bruttovægt: 122.00 g, VPE: 50.00 Pakkestørrelse

billeder

Open PDF

Yderligere information

CAD filer

Materiale (klemme): Rustfrit (V4A)
Klemmeområde (rund / rund): 7-10 mm
Klemmeområde (flertrådet / leder): 25-120 mm2
Skrue: M10 x 35 mm
Materiale-nr.: 1.4571 / 1.4404 / 1.4401
Standard: DIN EN 62561-1

fabrikat: DEHN
Type: PV 7.10 FRM10X35 V4A
artikelnr.: 306029
eller tilsvarende

Certificater

Teksniske data

Materiale (klemme)	Rustfrit (V4A)
Klemmeområde (rund / rund)	7-10 mm
Klemmeområde (flertrådet / leder)	25-120 mm²
Standard	DIN EN 62561-1
Kortslutningsstrøm (AC 50 Hz / DC) (1 s; ≤ 300 °C)	2,9 kA
*) For detaljer se prøvecertifikat

Materiale (klemme)	Rustfrit (V4A)
Klemmeområde (rund / rund)	7-10 mm
Klemmeområde (flertrådet / leder)	25-120 mm²
Skrue	e M10 x 35 mm
Materiale (skrue / møtrik)	Rustfrit (V4A)
Materiale-nr.	1.4571 / 1.4404 / 1.4401
Lynstrømsbæreevne (10/350 µs)	& *⁾
Standard	DIN EN 62561-1
Udførelse	Også til anvendelser under jord
Kortslutningsstrøm (AC 50 Hz / DC) (1 s; ≤ 300 °C)	2,9 kA
Materialetykkelse	3 mm
*) For detaljer se prøvecertifikat

Produkt 306029 blev tilføjet til notesblok.

Gå til notesblok

Produkt 306029 blev lagt I kurven.

Gå til webshoppen

Til ledere med samme diameter, med to skruer

2 produkter

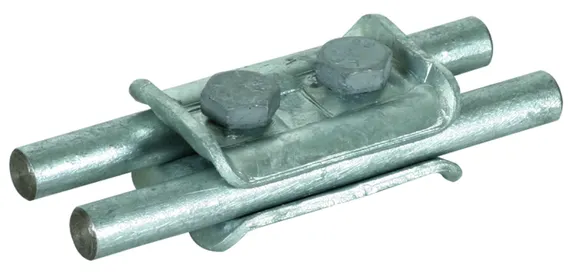

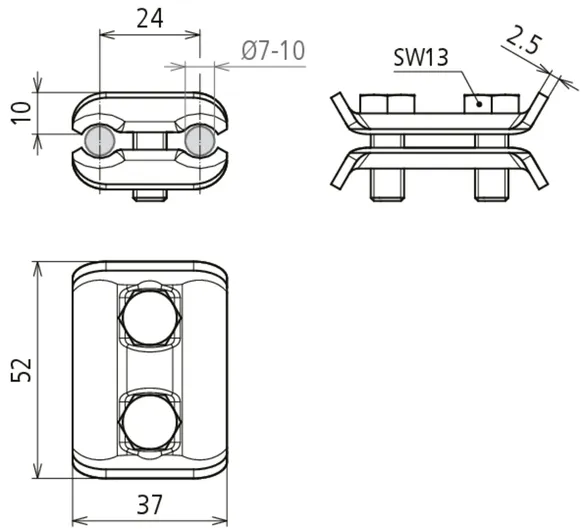

artikelnr. 307000 PV 7.10 SKM8X20 STTZN

GTIN 4013364024151, CCT (EU): 85359000, Bruttovægt: 107.00 g, VPE: 50.00 Pakkestørrelse

billeder

Open PDF

Yderligere information

Materiale (klemme): St/tZn
Klemmeområde (rund / rund): 7-10 mm
Skrue: M8 x 20 mm
Standard: DIN EN 62561-1

fabrikat: DEHN
Type: PV 7.10 SKM8X20 STTZN
artikelnr.: 307000
eller tilsvarende

Certificater

Teksniske data

Materiale (klemme)	St/tZn
Klemmeområde (rund / rund)	7-10 mm
Standard	DIN EN 62561-1
*) For detaljer se prøvecertifikat

Produkt 307000 blev tilføjet til notesblok.

Gå til notesblok

Produkt 307000 blev lagt I kurven.

Gå til webshoppen

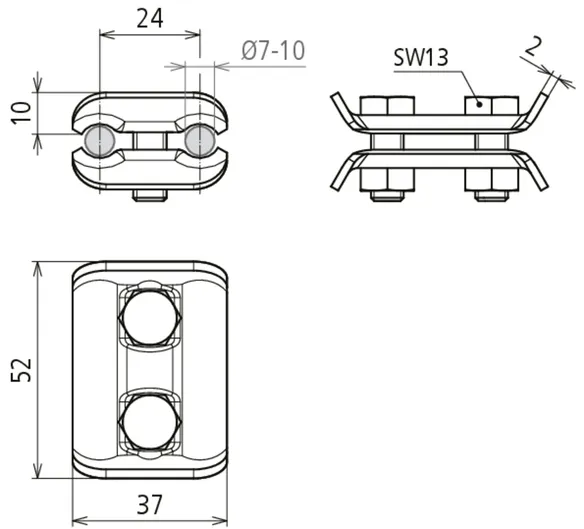

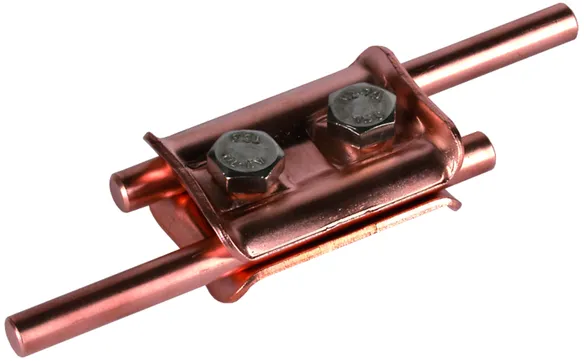

artikelnr. 307007 PV 7.10 SKM8X20 CU

GTIN 4013364024168, CCT (EU): 85359000, Bruttovægt: 106.00 g, VPE: 50.00 Pakkestørrelse

billeder

Open PDF

Yderligere information

Materiale (klemme): Cu
Klemmeområde (rund / rund): 7-10 mm
Klemmeområde (flertrådet / leder): 16-95 mm2
Skrue: M8 x 20 mm
Standard: DIN EN 62561-1

fabrikat: DEHN
Type: PV 7.10 SKM8X20 CU
artikelnr.: 307007
eller tilsvarende

Certificater

Teksniske data

Materiale (klemme)	Cu
Klemmeområde (rund / rund)	7-10 mm
Klemmeområde (flertrådet / leder)	16-95 mm²
Standard	DIN EN 62561-1
*) For detaljer se prøvecertifikat

Produkt 307007 blev tilføjet til notesblok.

Gå til notesblok

Produkt 307007 blev lagt I kurven.

Gå til webshoppen

Til ledere med forskellig diameter, med en skrue

2 produkter

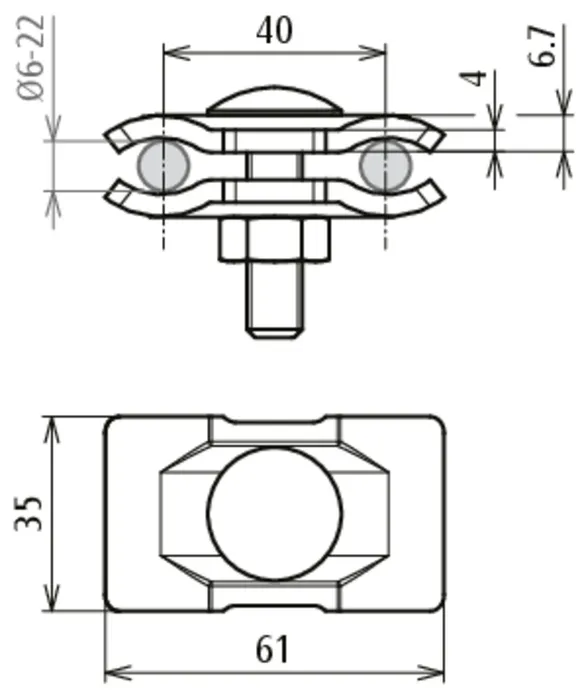

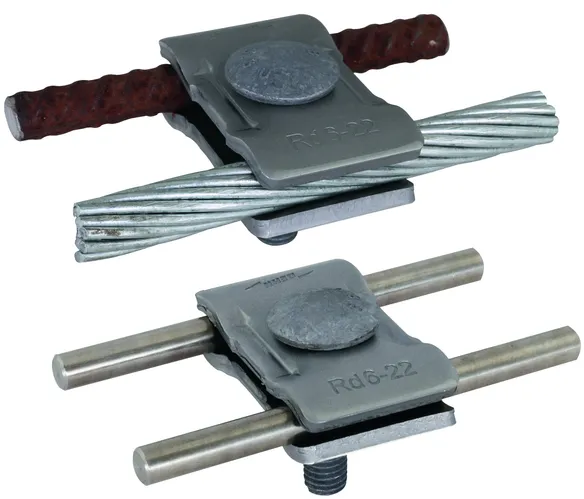

artikelnr. 306121 PV 6.22 FRM10X40 STBLANK

GTIN 4013364284920, CCT (EU): 85359000, Bruttovægt: 163.16 g, VPE: 50.00 Pakkestørrelse

billeder

Open PDF

Yderligere information

CAD filer

Parallelforbinder med en skrue St/blank
Parallelforbinder til forbindelse af to ledere parallelt
Materiale (klemme): St/blank
Klemmeområde (rund / rund): 6-22 / 6-22 mm
Skrue: M10 x 40 mm
Standard: DIN EN 62561-1

fabrikat: DEHN
Type: PV 6.22 FRM10X40 STBLANK
artikelnr.: 306121
eller tilsvarende

Certificater

Teksniske data

Materiale (klemme)	St/blank
Klemmeområde (rund / rund)	6-22 / 6-22 mm
Standard	DIN EN 62561-1
Kortslutningsstrøm (AC 50 Hz / DC) (1 s; ≤ 300 °C)	6,1 kA
*) for detaljer se prøvecertifikat

Materiale (klemme)	St/blank
Klemmeområde (rund / rund)	6-22 / 6-22 mm
Skrue	e M10 x 40 mm
Materiale (skrue / møtrik)	St/tZn
Lynstrømsbæreevne (10/350 µs)	& *⁾
Standard	DIN EN 62561-1
Kortslutningsstrøm (AC 50 Hz / DC) (1 s; ≤ 300 °C)	6,1 kA
Materialetykkelse	4 mm
*) for detaljer se prøvecertifikat

Produkt 306121 blev tilføjet til notesblok.

Gå til notesblok

Produkt 306121 blev lagt I kurven.

Gå til webshoppen

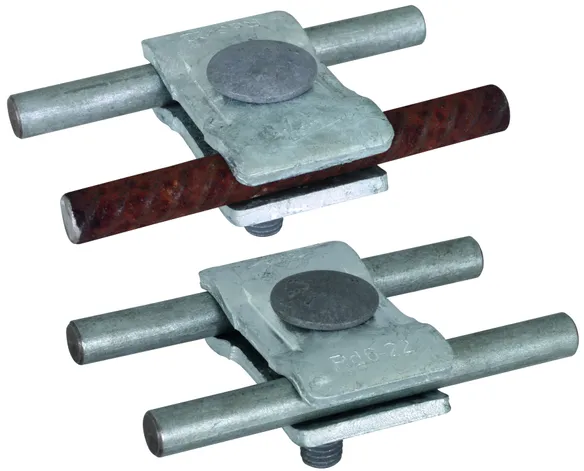

artikelnr. 306122 PV 6.22 FRM10X40 STTZN

GTIN 4013364284937, CCT (EU): 85359000, Bruttovægt: 167.12 g, VPE: 50.00 Pakkestørrelse

billeder

Open PDF

Yderligere information

CAD filer

Parallelforbinder med en skrue St/Zn
Parallelforbinder til forbindelse af to ledere parallelt
Materiale (klemme): St/Zn
Klemmeområde (rund / rund): 6-22 / 6-22 mm
Skrue: M10 x 40 mm
Standard: DIN EN 62561-1

fabrikat: DEHN
Type: PV 6.22 FRM10X40 STTZN
artikelnr.: 306122
eller tilsvarende

Certificater

Teksniske data

Materiale (klemme)	St/Zn
Klemmeområde (rund / rund)	6-22 / 6-22 mm
Standard	DIN EN 62561-1
Kortslutningsstrøm (AC 50 Hz / DC) (1 s; ≤ 300 °C)	6,1 kA
*) for detaljer se prøvecertifikat

Materiale (klemme)	St/Zn
Klemmeområde (rund / rund)	6-22 / 6-22 mm
Skrue	e M10 x 40 mm
Materiale (skrue / møtrik)	St/tZn
Lynstrømsbæreevne (10/350 µs)	& *⁾
Standard	DIN EN 62561-1
Kortslutningsstrøm (AC 50 Hz / DC) (1 s; ≤ 300 °C)	6,1 kA
Materialetykkelse	4 mm
*) for detaljer se prøvecertifikat

Produkt 306122 blev tilføjet til notesblok.

Gå til notesblok

Produkt 306122 blev lagt I kurven.

Gå til webshoppen

Til ledere med forskellig diameter, 4-10 mm

2 produkter

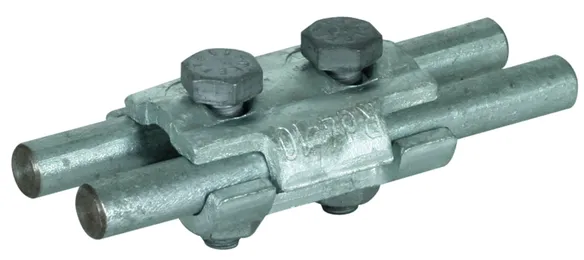

artikelnr. 305000 PV 4.10 SKM8X30 STTZN

GTIN 4013364041936, CCT (EU): 85359000, Bruttovægt: 148.00 g, VPE: 50.00 Pakkestørrelse

billeder

Open PDF

Yderligere information

CAD filer

Materiale (klemme): St/tZn
Klemmeområde (rund / rund): 4-10 mm
Skrue: M8 x 30 mm
Standard: DIN EN 62561-1

fabrikat: DEHN
Type: PV 4.10 SKM8X30 STTZN
artikelnr.: 305000
eller tilsvarende

Certificater

Teksniske data

Materiale (klemme)	St/tZn
Klemmeområde (rund / rund)	4-10 mm
Standard	DIN EN 62561-1
*) For detaljer se prøvecertifikat

Produkt 305000 blev tilføjet til notesblok.

Gå til notesblok

Produkt 305000 blev lagt I kurven.

Gå til webshoppen

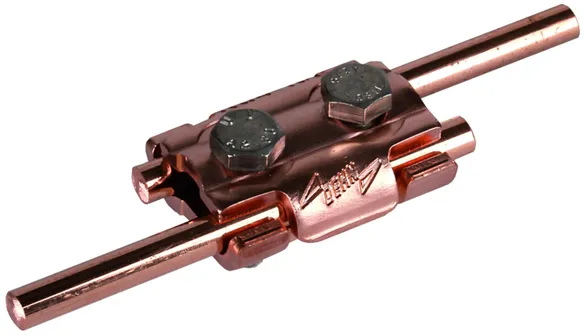

artikelnr. 305007 PV 4.10 SKM8X30 CU

GTIN 4013364052307, CCT (EU): 85369095, Bruttovægt: 153.00 g, VPE: 50.00 Pakkestørrelse

billeder

Open PDF

Yderligere information

CAD filer

Materiale (klemme): Cu
Klemmeområde (rund / rund): 4-10 mm
Klemmeområde (flertrådet / leder): 10-70 mm2
Skrue: M8 x 30 mm
Materiale-nr.: 1.4571 / 1.4404 / 1.4401
Standard: DIN EN 62561-1

fabrikat: DEHN
Type: PV 4.10 SKM8X30 CU
artikelnr.: 305007
eller tilsvarende

Certificater

Teksniske data

Materiale (klemme)	Cu
Klemmeområde (rund / rund)	4-10 mm
Klemmeområde (flertrådet / leder)	10-70 mm²
Standard	DIN EN 62561-1
Kortslutningsstrøm (AC 50 Hz / DC) (1 s; ≤ 300 °C)	13,6 kA
*) For detaljer se prøvecertifikat

Materiale (klemme)	Cu
Klemmeområde (rund / rund)	4-10 mm
Klemmeområde (flertrådet / leder)	10-70 mm²
Skrue	di M8 x 30 mm
Materiale (skrue / møtrik)	Rustfrit (V4A)
Materiale-nr.	1.4571 / 1.4404 / 1.4401
Lynstrømsbæreevne (10/350 µs)	= *⁾
Standard	DIN EN 62561-1
Kortslutningsstrøm (AC 50 Hz / DC) (1 s; ≤ 300 °C)	13,6 kA
*) For detaljer se prøvecertifikat

Produkt 305007 blev tilføjet til notesblok.

Gå til notesblok

Produkt 305007 blev lagt I kurven.

Gå til webshoppen

Til ledere med forskellig diameter, lille

Med gevind i underdelen og sekskantmøtrik M8.
Anført kortslutningsstrøm gælder for 70 mm² Cu-leder.

1 produkt

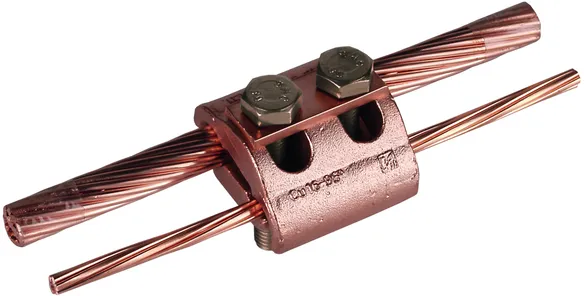

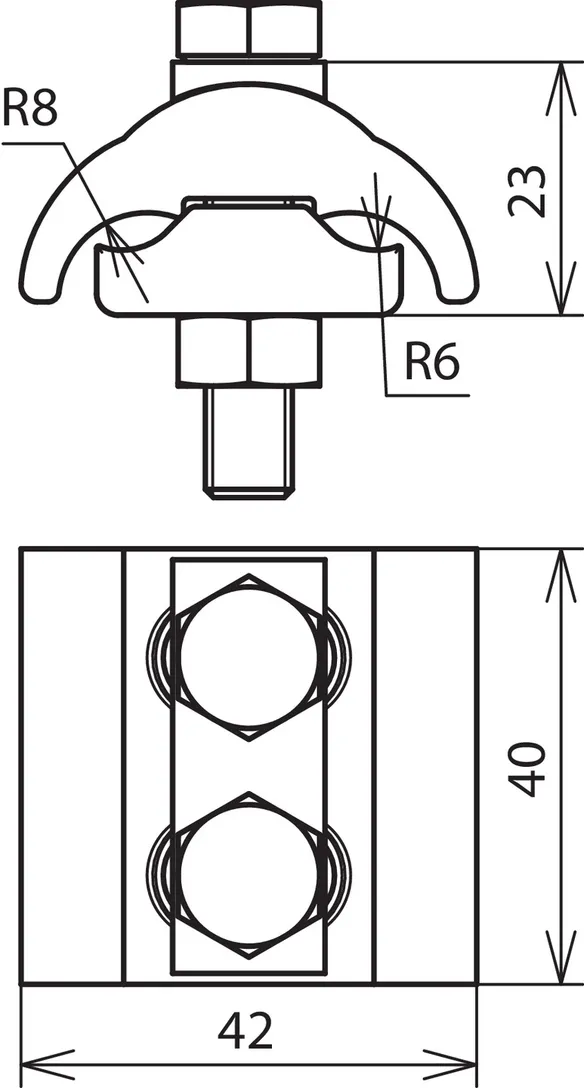

artikelnr. 306100 PV 5.12.5 SKM8X45 CU

GTIN 4013364024113, CCT (EU): 85359000, Bruttovægt: 238.30 g, VPE: 25.00 Pakkestørrelse

billeder

Open PDF

Yderligere information

CAD filer

Materiale (klemme): Cu
Klemmeområde (rund / rund): 5-12,5 mm
Klemmeområde (flertrådet / leder): 16-95 mm2
Skrue: M8 x 45 mm
Materiale-nr.: 1.4571 / 1.4404 / 1.4401
Standard: DIN EN 62561-1

fabrikat: DEHN
Type: PV 5.12.5 SKM8X45 CU
artikelnr.: 306100
eller tilsvarende

Certificater

Teksniske data

Materiale (klemme)	Cu
Klemmeområde (rund / rund)	5-12,5 mm
Klemmeområde (flertrådet / leder)	16-95 mm²
Standard	DIN EN 62561-1
Kortslutningsstrøm (AC 50 Hz / DC) (1 s; ≤ 300 °C)	13,6 kA
*) For detaljer se prøvecertifikat

Materiale (klemme)	Cu
Klemmeområde (rund / rund)	5-12,5 mm
Klemmeområde (flertrådet / leder)	16-95 mm²
Skrue	di M8 x 45 mm
Materiale (skrue / møtrik)	Rustfrit (V4A)
Materiale-nr.	1.4571 / 1.4404 / 1.4401
Lynstrømsbæreevne (10/350 µs)	= *⁾
Standard	DIN EN 62561-1
Kortslutningsstrøm (AC 50 Hz / DC) (1 s; ≤ 300 °C)	13,6 kA
*) For detaljer se prøvecertifikat

Produkt 306100 blev tilføjet til notesblok.

Gå til notesblok

Produkt 306100 blev lagt I kurven.

Gå til webshoppen

Til ledere med forskellig diameter, stor

Med gevind i underdelen og sekskantmøtrik M10.
Anført kortslutningsstrøm gælder for 70 mm² Cu-leder.

1 produkt

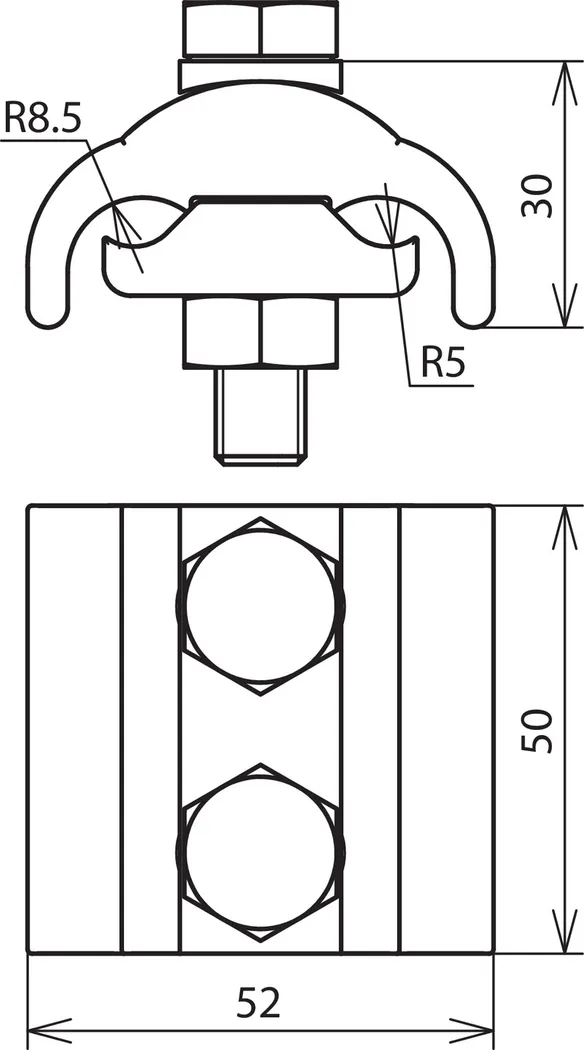

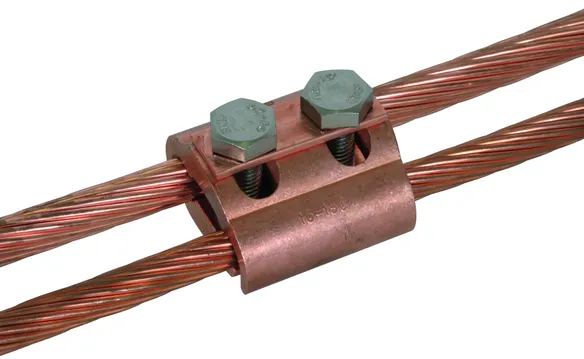

artikelnr. 306101 PV 5.16 SKM10X50 CU

GTIN 4013364024120, CCT (EU): 85359000, Bruttovægt: 412.00 g, VPE: 25.00 Pakkestørrelse

billeder

Open PDF

Yderligere information

CAD filer

Materiale (klemme): Cu
Klemmeområde (rund / rund): 5-16 mm
Klemmeområde (flertrådet / leder): 16-150 mm2
Skrue: M10 x 50 mm
Materiale-nr.: 1.4571 / 1.4404 / 1.4401
Standard: DK EN 62561-1

fabrikat: DEHN
Type: PV 5.16 SKM10X50 CU
artikelnr.: 306101
eller tilsvarende

Certificater

Teksniske data

Materiale (klemme)	Cu
Klemmeområde (rund / rund)	5-16 mm
Klemmeområde (flertrådet / leder)	16-150 mm²
Standard	DK EN 62561-1
Kortslutningsstrøm (AC 50 Hz / DC) (1 s; ≤ 300 °C)	13,6 kA
*) For detaljer se prøvecertifikat

Materiale (klemme)	Cu
Klemmeområde (rund / rund)	5-16 mm
Klemmeområde (flertrådet / leder)	16-150 mm²
Skrue	di M10 x 50 mm
Materiale (skrue / møtrik)	Rustfrit (V4A)
Materiale-nr.	1.4571 / 1.4404 / 1.4401
Lynstrømsbæreevne (10/350 µs)	= *⁾
Standard	DK EN 62561-1
Kortslutningsstrøm (AC 50 Hz / DC) (1 s; ≤ 300 °C)	13,6 kA
*) For detaljer se prøvecertifikat

Produkt 306101 blev tilføjet til notesblok.

Gå til notesblok

Produkt 306101 blev lagt I kurven.

Gå til webshoppen

Results for products (0)

Results for content (0)

Parallelforbinder

Til ledere med samme diameter, med en skrue

artikelnr. 306020 PV 7.10 FRM10X35 STTZN

Produkt 306020 blev tilføjet til notesblok.

Produkt 306020 blev lagt I kurven.

artikelnr. 306029 PV 7.10 FRM10X35 V4A

Produkt 306029 blev tilføjet til notesblok.

Produkt 306029 blev lagt I kurven.

Til ledere med samme diameter, med to skruer

artikelnr. 307000 PV 7.10 SKM8X20 STTZN

Produkt 307000 blev tilføjet til notesblok.

Produkt 307000 blev lagt I kurven.

artikelnr. 307007 PV 7.10 SKM8X20 CU

Produkt 307007 blev tilføjet til notesblok.

Produkt 307007 blev lagt I kurven.

Til ledere med forskellig diameter, med en skrue

artikelnr. 306121 PV 6.22 FRM10X40 STBLANK

Produkt 306121 blev tilføjet til notesblok.

Produkt 306121 blev lagt I kurven.

artikelnr. 306122 PV 6.22 FRM10X40 STTZN

Produkt 306122 blev tilføjet til notesblok.

Produkt 306122 blev lagt I kurven.

Til ledere med forskellig diameter, 4-10 mm

artikelnr. 305000 PV 4.10 SKM8X30 STTZN

Produkt 305000 blev tilføjet til notesblok.

Produkt 305000 blev lagt I kurven.

artikelnr. 305007 PV 4.10 SKM8X30 CU

Produkt 305007 blev tilføjet til notesblok.

Produkt 305007 blev lagt I kurven.

Til ledere med forskellig diameter, lille

artikelnr. 306100 PV 5.12.5 SKM8X45 CU

Produkt 306100 blev tilføjet til notesblok.

Produkt 306100 blev lagt I kurven.

Til ledere med forskellig diameter, stor

artikelnr. 306101 PV 5.16 SKM10X50 CU

Produkt 306101 blev tilføjet til notesblok.

Produkt 306101 blev lagt I kurven.

Parallelforbinder

Til ledere med samme diameter, med en skrue

artikelnr. 306020 PV 7.10 FRM10X35 STTZN

Du er ikke autoriseret til at downloade 306020.stp

Du er ikke autoriseret til at downloade 306020.igs

Du er ikke autoriseret til at downloade 306020.jt

Du er ikke autoriseret til at downloade 306020.dwg

Du er ikke autoriseret til at downloade 306020m_D.dxf

Produkt 306020 blev tilføjet til notesblok.

Produkt 306020 blev lagt I kurven.

artikelnr. 306029 PV 7.10 FRM10X35 V4A

Du er ikke autoriseret til at downloade 306020.stp

Du er ikke autoriseret til at downloade 306020.igs

Du er ikke autoriseret til at downloade 306020.jt

Du er ikke autoriseret til at downloade 306020.dwg

Du er ikke autoriseret til at downloade 306020m_D.dxf

Produkt 306029 blev tilføjet til notesblok.

Produkt 306029 blev lagt I kurven.

Til ledere med samme diameter, med to skruer

artikelnr. 307000 PV 7.10 SKM8X20 STTZN

Du er ikke autoriseret til at downloade 307000m_D.dxf

Produkt 307000 blev tilføjet til notesblok.

Produkt 307000 blev lagt I kurven.

artikelnr. 307007 PV 7.10 SKM8X20 CU

Du er ikke autoriseret til at downloade 307007m_D.dxf

Produkt 307007 blev tilføjet til notesblok.

Produkt 307007 blev lagt I kurven.

Til ledere med forskellig diameter, med en skrue

artikelnr. 306121 PV 6.22 FRM10X40 STBLANK

Du er ikke autoriseret til at downloade 306121.stp

Du er ikke autoriseret til at downloade 306121.igs

Du er ikke autoriseret til at downloade 306121.jt

Du er ikke autoriseret til at downloade 306121.dwg

Du er ikke autoriseret til at downloade 306121_306122m_D.dxf

Produkt 306121 blev tilføjet til notesblok.

Produkt 306121 blev lagt I kurven.

artikelnr. 306122 PV 6.22 FRM10X40 STTZN

Du er ikke autoriseret til at downloade 306122.stp

Du er ikke autoriseret til at downloade 306122.igs

Du er ikke autoriseret til at downloade 306122.jt

Du er ikke autoriseret til at downloade 306122.dwg

Du er ikke autoriseret til at downloade 306121_306122m_D.dxf

Produkt 306122 blev tilføjet til notesblok.

Produkt 306122 blev lagt I kurven.

Til ledere med forskellig diameter, 4-10 mm

artikelnr. 305000 PV 4.10 SKM8X30 STTZN

Du er ikke autoriseret til at downloade 305000.stp

Du er ikke autoriseret til at downloade 305000.igs

Du er ikke autoriseret til at downloade 305000.jt

Du er ikke autoriseret til at downloade 305000.dwg

Du er ikke autoriseret til at downloade 305000m_D.dxf

Produkt 305000 blev tilføjet til notesblok.

Produkt 305000 blev lagt I kurven.

artikelnr. 305007 PV 4.10 SKM8X30 CU

Du er ikke autoriseret til at downloade 305000.stp

Du er ikke autoriseret til at downloade 305000.igs

Du er ikke autoriseret til at downloade 305000.jt

Du er ikke autoriseret til at downloade 305000.dwg

Du er ikke autoriseret til at downloade 305000m_D.dxf

Produkt 305007 blev tilføjet til notesblok.

Produkt 305007 blev lagt I kurven.

Til ledere med forskellig diameter, lille

artikelnr. 306100 PV 5.12.5 SKM8X45 CU

Du er ikke autoriseret til at downloade 306100.stp

Du er ikke autoriseret til at downloade 306100.igs

Du er ikke autoriseret til at downloade 306100.jt

Du er ikke autoriseret til at downloade 306100.dwg

Du er ikke autoriseret til at downloade 306100m_D.dxf

Produkt 306100 blev tilføjet til notesblok.

Produkt 306100 blev lagt I kurven.

Til ledere med forskellig diameter, stor

artikelnr. 306101 PV 5.16 SKM10X50 CU

Du er ikke autoriseret til at downloade 306101.stp

Du er ikke autoriseret til at downloade 306101.igs

Du er ikke autoriseret til at downloade 306101.jt

Du er ikke autoriseret til at downloade 306101.dwg

Du er ikke autoriseret til at downloade 306101m_D.dxf

Produkt 306101 blev tilføjet til notesblok.

Produkt 306101 blev lagt I kurven.
