DEHNcord

1-, 2- eller 3-polet overspændingsafleder med overvågnings- og skilleanordning
Visuel fejlindikation
Udgaver med afbrydelse af laststrømmen i tilfælde af fejl
Kompakt design

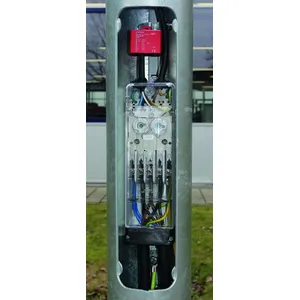

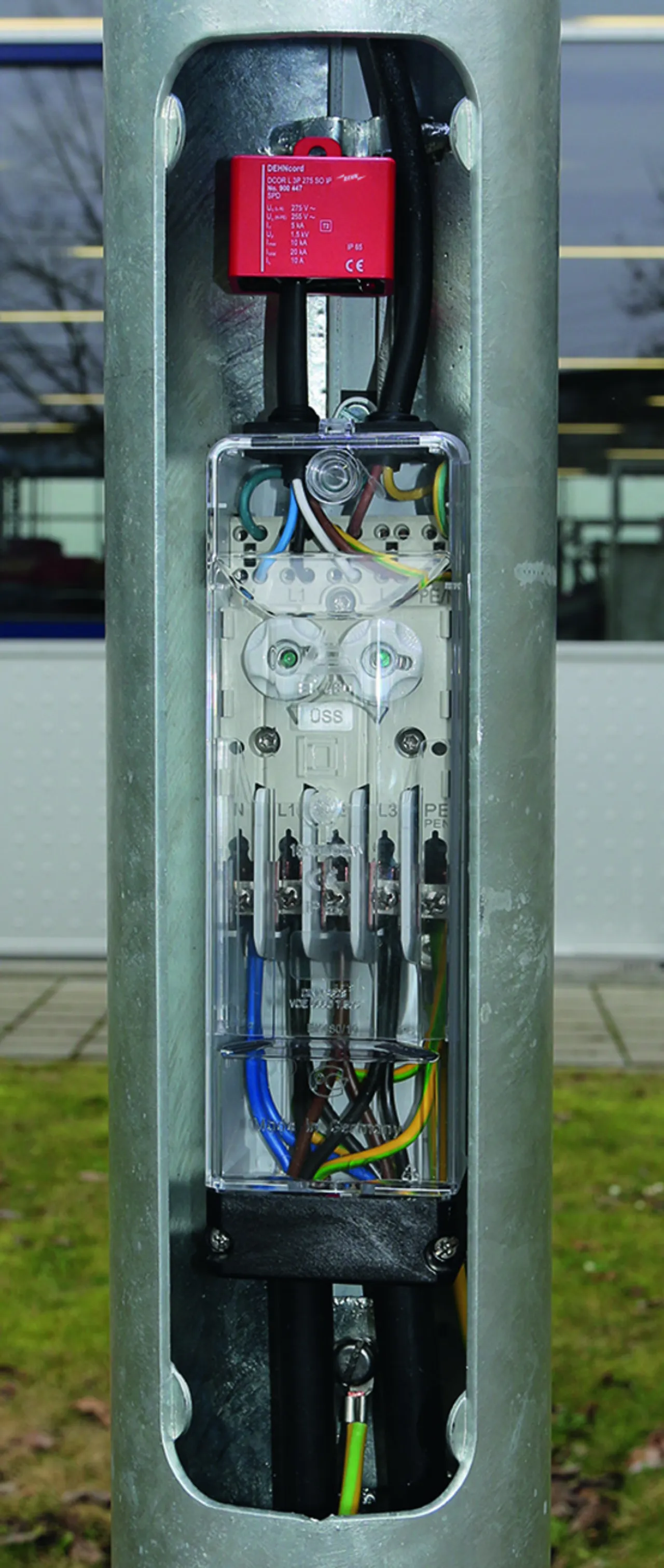

Kan monteres i dåser, installationskanaler og masteindsatse

Details

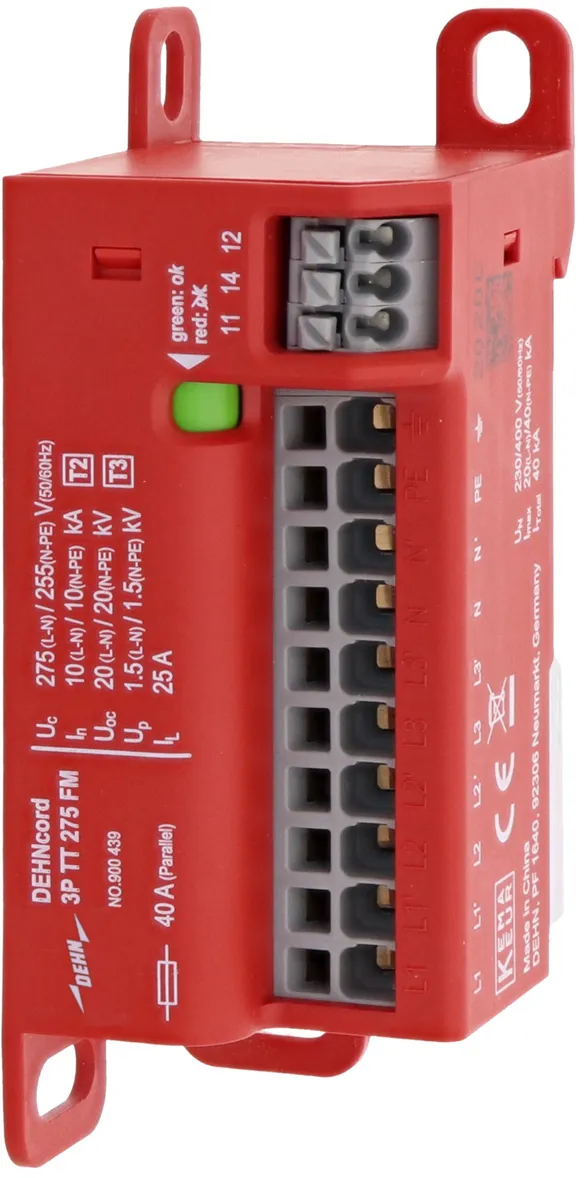

DEHNcord 3P TT 275 FM

Trefaset, kompakt afleder til TT- og TN-S-systemer.

1 produkt

artikelnr. 900439 DCOR 3P TT 275 FM

GTIN 4013364436053, CCT (EU): 85363030, Bruttovægt: 129.38 g, VPE: 1.00 Pakkestørrelse

billeder

Yderligere information

CAD filer

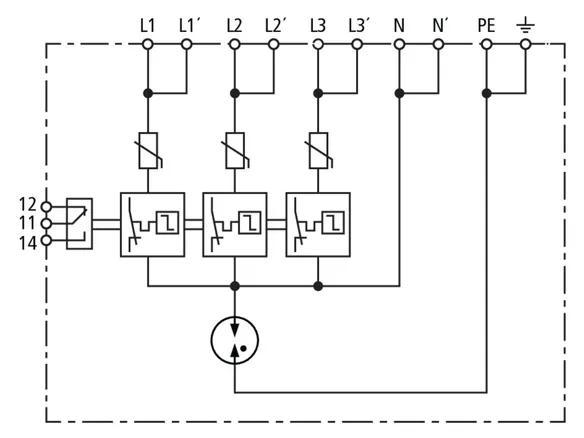

Overspændingsafleder DEHNcord 3P TT 275 FM
Flerpolet overspændingsafleder type 2 + type 3
iht. EN 61643-11 til brug i installationssystemer
med fjernmeldekontakt, funktions-/fejlvisning
Installation enten med DIN-skinne eller påskruningslasker

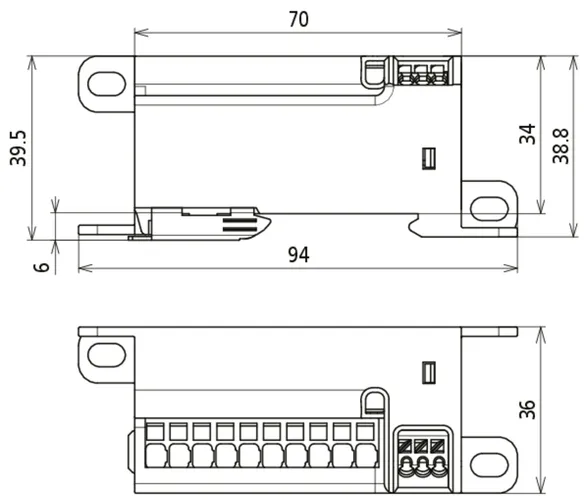

Kompakte mål: 94 x 39,5 x 36 mm
Maks. driftsspænding 275 V AC
Maks. driftsspænding 350 V DC
Beskyttelsesniveau: <= 1,5 kV
Nominel afledestødstrøm (8/20): 10 kA
Samlet afledestødstrøm (8/20): 40 kA
Følgestrømsslukkeevne [N-PE]: 100 A eff
Maks. overstrømsbeskyttelse på netsiden:
seriel 25 A gG / parallel 40 A gG
Maks. laststrøm AC: 25 A
Ledningstilslutning: Push-in
Energetisk koordination iht. DIN EN 62305-4
med afledere i Red/Line-serien

fabrikat: DEHN
Type: DCOR 3P TT 275 FM
artikelnr.: 900439
eller tilsvarende

Certificater

Teksniske data

Afleder efter EN 61643-11 / IEC 61643-11	Type 2 + Type 3 / Klasse II + Klasse III
Max. driftsspænding AC [L-N] (U_C )	275 V (50 / 60 Hz)
Max. driftsspænding DC (U_C )	350 V
Mærkeafledestødstrøm (8/20 µs) [L-N] (I_n )	10 kA
Max. afledestødstrøm (8/20 µs) [L-N] (I_max )	20 kA
Mærkeafledestødstrøm (8/20 µs) [N-PE] (I_n )	10 kA
Max. afledestødstrøm (8/20 µs) [N-PE] (I_max )	40 kA
Restspænding [L-N] (U_P )	≤ 1,5 kV
Restspænding [N-PE] (U_P )	≤ 1,5 kV
Godkendelser	KEMA

Afleder efter EN 61643-11 / IEC 61643-11	Type 2 + Type 3 / Klasse II + Klasse III
Mærkespænding AC (U_N )	230 V (50 / 60 Hz)
Max. driftsspænding AC [L-N] (U_C )	275 V (50 / 60 Hz)
Max. driftsspænding AC [N-PE] (U_C )	255 V (50 / 60 Hz)
Max. driftsspænding DC (U_C )	350 V
Mærkelaststrøm AC / DC (I_L )	25 A
Mærkeafledestødstrøm (8/20 µs) [L-N] (I_n )	10 kA
Max. afledestødstrøm (8/20 µs) [L-N] (I_max )	20 kA
Mærkeafledestødstrøm (8/20 µs) [N-PE] (I_n )	10 kA
Max. afledestødstrøm (8/20 µs) [N-PE] (I_max )	40 kA
Samlet afledestødstrøm (8/20 µs) [L+N-PE] (I_total )	40 kA
Kombineret stød [L-N]/[N-PE] (U_OC )	20 kV
Restspænding [L-N] (U_P )	≤ 1,5 kV
Restspænding [N-PE] (U_P )	≤ 1,5 kV
Følgestrømsslukkeevne [N-PE] (I_fi )	100 A_eff
Reaktionstid [L-N] (t_A )	25 ns
Reaktionstid [L/N-PE] (t_A )	100 ns
Max. for-sikring ved seriekobling	25 A gG
Max. for-sikring ved parallelkobling (stiktilslutning)	40 A gG
Kortslutningsbæreevne ved overstrømsbeskyttelse på netsiden (I_SCCR )	6 kA_rms
Midlertidig overspædning (TOV) [L-N] (U_T) – karakteristik	335 V / 5 sek. – modstandsdygtig
Midlertidig overspædning (TOV) [L-N] (U_T) – karakteristik	440 V / 120 min. – sikker udkobling
Midlertidig overspædning (TOV) [N-PE] (U_T) – karakteristik	1200 V / 200 ms. – modstandsdygtig
Isolationsmåling	Op til 500 V DC i tilsluttet tilstand
Funktions-/fejlvisning	Grøn / rød
Tilslutningstværsnit for push-in-klemmer	0,2 ... 6 mm² massiv / fintrådet
Antal porte	1
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Kapslingsmateriale	Termoplast, rød, UL 94 V-2
Installationsområde	Indendørs
Kapslingsklasse efter installation	IP 20
Indbygningsmål	2 TE, DIN 43880
Godkendelser	KEMA
FM-kontakt / kontaktform	Skiftekontakt
Brydeevne AC	250 V / 0,5 A
Brydeevne DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Tilslutningstværsnit for FM-klemme	Maks. 1,5 mm² massiv / fintrådet

Produkt 900439 blev tilføjet til notesblok.

Gå til notesblok

Produkt 900439 blev lagt I kurven.

Gå til webshoppen

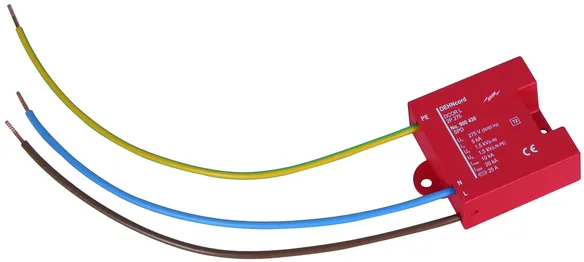

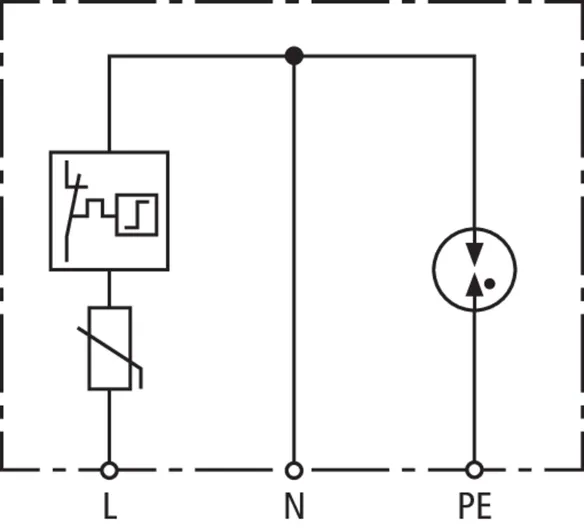

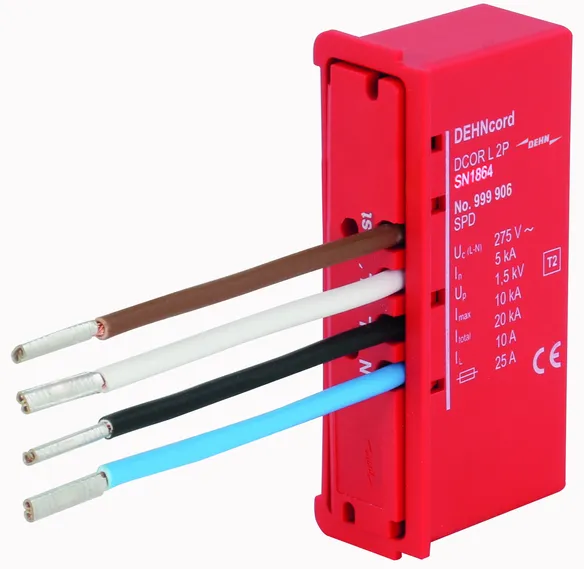

DEHNcord L 2P

Flerpolet overspændingsafleder for alle installationssystemer ("1+1"-kobling) og lysarmaturer i beskyttelsesklasse I; kompakt design.

2 produkter

artikelnr. 900430 DCOR L 2P 275

GTIN 4013364157286, CCT (EU): 85363030, Bruttovægt: 73.00 g, VPE: 1.00 Pakkestørrelse

billeder

Yderligere information

CAD filer

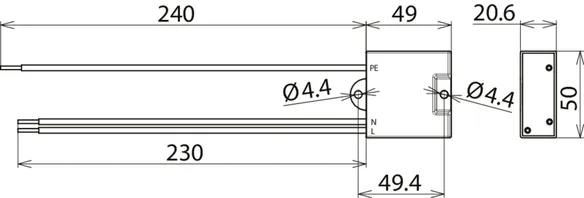

Overspændingsafleder DEHNcord L 2P 275
Topolet overspændingsafleder til alle
230 V-installationssystemer
afleder type 2 iht. EN 61643-11
til brug i kabelkanalsystemer,
installationskanaler og indbygningsdåser
Fejlvisning
Maks. driftsspænding 275 V AC
Beskyttelsesniveau: <= 1,5 kV
Nominel afledningsstrøm 5 kA
Samlet afledningsstødstrøm: 20 kA
Maks. overstrømsbeskyttelse på netsiden: 25 A gG
eller B/C 16 A
Energetisk koordination iht. DIN EN 62 305-4
Afledere i Red/Line-serien

fabrikat: DEHN
Type: DCOR L 2P 275
artikelnr.: 900430
eller tilsvarende

Certificater

Teksniske data

Afleder efter EN 61643-11 / IEC 61643-11	Type 2 / klasse II
Max. driftsspænding AC [L-N] (U_C )	275 V (50 / 60 Hz)
Mærkeafledestødstrøm (8/20 µs) (I_n )	5 kA
Max. afledestødstrøm (8/20 µs) (I_max )	10 kA
Restspænding [L-N] (U_P )	≤ 1,5 kV
Restspænding [N-PE] (U_P )	≤ 1,5 kV
Max. for-sikring	25 A gG
Godkendelser	KEMA

Afleder efter EN 61643-11 / IEC 61643-11	Type 2 / klasse II
Energetisk koordinerbar med tilsluttet udstyr (≤ 10 m)	Type 2 + Type 3
Mærkespænding AC (U_N )	230 V (50 / 60 Hz)
Max. driftsspænding AC [L-N] (U_C )	275 V (50 / 60 Hz)
Max. driftsspænding AC [N-PE] (U_C )	255 V (50 / 60 Hz)
Mærkeafledestødstrøm (8/20 µs) (I_n )	5 kA
Max. afledestødstrøm (8/20 µs) (I_max )	10 kA
Samlet afledestødstrøm (8/20 µs) [L+N-PE] (I_total )	20 kA
Restspænding [L-N] (U_P )	≤ 1,5 kV
Restspænding [L-N] ved 3 kA (U_P )	≤ 1 kV
Restspænding [L-N] ved 1,5 kA (U_P )	≤ 0,85 kV
Restspænding [N-PE] (U_P )	≤ 1,5 kV
Følgestrømsslukkeevne [N-PE] (I_fi )	100 A_eff
Reaktionstid [L-N] (t_A )	≤ 25 ns
Reaktionstid [L/N-PE] (t_A )	≤ 100 ns
Max. for-sikring	25 A gG
Kortslutningsbæreevne ved overstrømsbeskyttelse på netsiden (I_SCCR )	25 kA_rms
Midlertidig overspædning (TOV) [L-N] (U_T) – karakteristik	335 V / 5 sek. – modstandsdygtig
Midlertidig overspædning (TOV) [L-N] (U_T) – karakteristik	440 V / 120 min. – sikker udkobling
Midlertidig overspædning (TOV) [N-PE] (U_T) – karakteristik	1200 V / 200 ms. – modstandsdygtig
Funktions-/fejlvisning	Grøn / rød
Antal porte	1
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Tilslutningsledning	1,5 mm²,Længde: 230 mm (L, N)/240 mm (PE)
Kapslingsmateriale	Termoplast, rød, UL 94 V-2
Installationsområde	Indendørs
Kapslingsklasse efter installation	IP 20
Godkendelser	KEMA

Produkt 900430 blev tilføjet til notesblok.

Gå til notesblok

Produkt 900430 blev lagt I kurven.

Gå til webshoppen

artikelnr. 900432 DCOR L 2P 320

GTIN 4013364157309, CCT (EU): 85363030, Bruttovægt: 74.00 g, VPE: 1.00 Pakkestørrelse

billeder

Yderligere information

CAD filer

Overspændingsafleder DEHNcord L 2P 320
Topolet overspændingsafleder til alle
230/277 V-installationssystemer
afleder type 2 iht. EN 61643-11
til brug i kabelkanalsystemer,
installationskanaler og indbygningsdåser
Fejlvisning
Maks. driftsspænding 320 V AC
Beskyttelsesniveau: <= 1,75 kV
Nominel afledningsstrøm 5 kA
Samlet afledningsstødstrøm: 20 kA
Maks. overstrømsbeskyttelse på netsiden: 25 A gG
eller B/C 16 A
Energetisk koordination iht. DIN EN 62 305-4
Afledere i Red/Line-serien

fabrikat: DEHN
Type: DCOR L 2P 320
artikelnr.: 900432
eller tilsvarende

Certificater

Teksniske data

Afleder efter EN 61643-11 / IEC 61643-11	Type 2 / klasse II
Max. driftsspænding AC [L-N] (U_C )	320 V (50 / 60 Hz)
Mærkeafledestødstrøm (8/20 µs) (I_n )	5 kA
Max. afledestødstrøm (8/20 µs) (I_max )	10 kA
Restspænding [L-N] (U_P )	≤ 1,75 kV
Restspænding [N-PE] (U_P )	≤ 1,5 kV
Max. for-sikring	25 A gG
Godkendelser	KEMA

Afleder efter EN 61643-11 / IEC 61643-11	Type 2 / klasse II
Energetisk koordinerbar med tilsluttet udstyr (≤ 10 m)	Type 2 + Type 3
Mærkespænding AC (U_N )	230 / 277 V (50 / 60 Hz)
Max. driftsspænding AC [L-N] (U_C )	320 V (50 / 60 Hz)
Max. driftsspænding AC [N-PE] (U_C )	255 V (50 / 60 Hz)
Mærkeafledestødstrøm (8/20 µs) (I_n )	5 kA
Max. afledestødstrøm (8/20 µs) (I_max )	10 kA
Samlet afledestødstrøm (8/20 µs) [L+N-PE] (I_total )	20 kA
Restspænding [L-N] (U_P )	≤ 1,75 kV
Restspænding [N-PE] (U_P )	≤ 1,5 kV
Følgestrømsslukkeevne [N-PE] (I_fi )	100 A_eff
Reaktionstid [L-N] (t_A )	≤ 25 ns
Reaktionstid [L/N-PE] (t_A )	≤ 100 ns
Max. for-sikring	25 A gG
Kortslutningsbæreevne ved overstrømsbeskyttelse på netsiden (I_SCCR )	25 kA_rms
Midlertidig overspædning (TOV) [L-N] (U_T) – karakteristik	335 V / 5 sek. – modstandsdygtig
Midlertidig overspædning (TOV) [L-N] (U_T) – karakteristik	440 V / 120 min. – sikker udkobling
Midlertidig overspædning (TOV) [N-PE] (U_T) – karakteristik	1200 V / 200 ms. – modstandsdygtig
Funktions-/fejlvisning	Grøn / rød
Antal porte	1
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Tilslutningsledning	1,5 mm²,Længde: 230 mm (L, N)/240 mm (PE)
Kapslingsmateriale	Termoplast, rød, UL 94 V-2
Installationsområde	Indendørs
Kapslingsklasse efter installation	IP 20
Godkendelser	KEMA

Produkt 900432 blev tilføjet til notesblok.

Gå til notesblok

Produkt 900432 blev lagt I kurven.

Gå til webshoppen

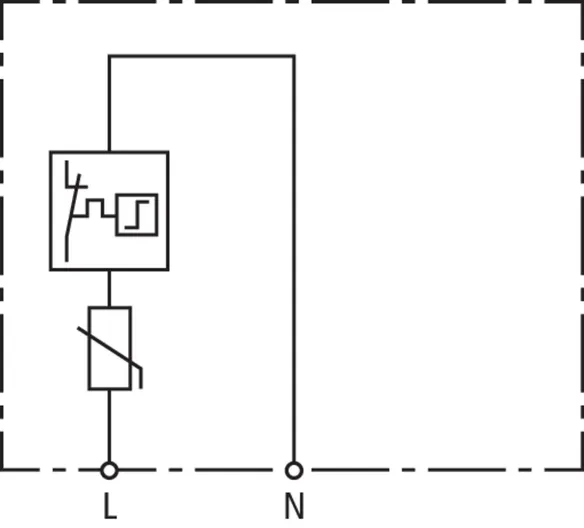

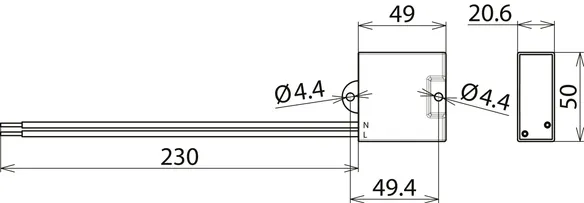

DEHNcord L 1P

1-polet overspændingsafleder for lysarmaturer i beskyttelsesklasse II; kompakt design.

2 produkter

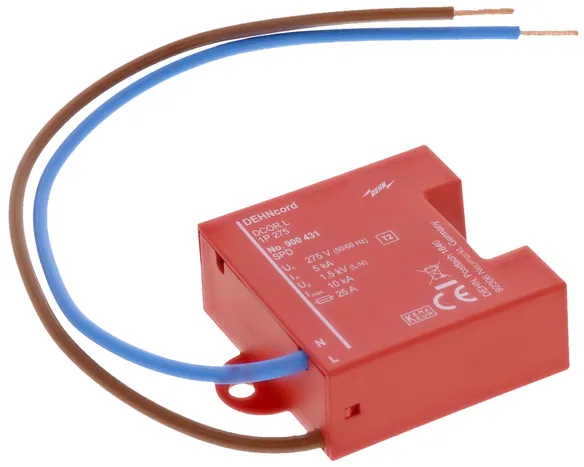

artikelnr. 900431 DCOR L 1P 275

GTIN 4013364310827, CCT (EU): 85363030, Bruttovægt: 60.00 g, VPE: 1.00 Pakkestørrelse

billeder

Yderligere information

CAD filer

Overspændingsafleder DEHNcord L 1P 275
Enpolet overspændingsafleder til alle
230 V-installationssystemer
afleder type 2 iht. EN 61643-11
til brug i kabelkanalsystemer,
installationskanaler og indbygningsdåser
Fejlvisning
Maks. driftsspænding 275 V AC
Beskyttelsesniveau: <= 1,5 kV
Nominel afledningsstrøm 5 kA
Maks. overstrømsbeskyttelse på netsiden: 25 A gG
eller B/C 16 A
Energetisk koordination iht. DIN EN 62 305-4
Afledere i Red/Line-serien

fabrikat: DEHN
Type: DCOR L 1P 275
artikelnr.: 900431
eller tilsvarende

Certificater

Teksniske data

Afleder efter EN 61643-11 / IEC 61643-11	Type 2 / klasse II
Max. driftsspænding AC [L-N] (U_C )	275 V (50 / 60 Hz)
Mærkeafledestødstrøm (8/20 µs) (I_n )	5 kA
Max. afledestødstrøm (8/20 µs) (I_max )	10 kA
Restspænding [L-N] (U_P )	≤ 1,5 kV
Max. for-sikring	25 A gG
Godkendelser	KEMA

Afleder efter EN 61643-11 / IEC 61643-11	Type 2 / klasse II
Energetisk koordinerbar med tilsluttet udstyr (≤ 10 m)	Type 2 + Type 3
Mærkespænding AC (U_N )	230 V (50 / 60 Hz)
Max. driftsspænding AC [L-N] (U_C )	275 V (50 / 60 Hz)
Mærkeafledestødstrøm (8/20 µs) (I_n )	5 kA
Max. afledestødstrøm (8/20 µs) (I_max )	10 kA
Restspænding [L-N] (U_P )	≤ 1,5 kV
Restspænding [L-N] ved 3 kA (U_P )	≤ 1 kV
Restspænding [L-N] ved 1,5 kA (U_P )	≤ 0,85 kV
Reaktionstid [L-N] (t_A )	≤ 25 ns
Max. for-sikring	25 A gG
Kortslutningsbæreevne ved overstrømsbeskyttelse på netsiden (I_SCCR )	25 kA_rms
Midlertidig overspædning (TOV) [L-N] (U_T) – karakteristik	335 V / 5 sek. – modstandsdygtig
Midlertidig overspædning (TOV) [L-N] (U_T) – karakteristik	440 V / 120 min. – sikker udkobling
Funktions-/fejlvisning	Grøn / rød
Antal porte	1
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Tilslutningsledning	1,5 mm²,Længde 230 mm
Kapslingsmateriale	Termoplast, rød, UL 94 V-2
Installationsområde	Indendørs
Kapslingsklasse efter installation	IP 20
Godkendelser	KEMA

Produkt 900431 blev tilføjet til notesblok.

Gå til notesblok

Produkt 900431 blev lagt I kurven.

Gå til webshoppen

artikelnr. 900433 DCOR L 1P 320

GTIN 4013364157316, CCT (EU): 85363030, Bruttovægt: 61.00 g, VPE: 1.00 Pakkestørrelse

billeder

Yderligere information

CAD filer

Overspændingsafleder DEHNcord L 1P 320
Enpolet overspændingsafleder til alle
230/277 V-installationssystemer
afleder type 2 iht. EN 61643-11
til brug i kabelkanalsystemer,
installationskanaler og indbygningsdåser
Fejlvisning
Maks. driftsspænding 320 V AC
Beskyttelsesniveau: <= 1,75 kV
Nominel afledningsstrøm 5 kA
Maks. overstrømsbeskyttelse på netsiden: 25 A gG
eller B/C 16 A
Energetisk koordination iht. DIN EN 62 305-4
Afledere i Red/Line-serien

fabrikat: DEHN
Type: DCOR L 1P 320
artikelnr.: 900433
eller tilsvarende

Certificater

Teksniske data

Afleder efter EN 61643-11 / IEC 61643-11	Type 2 / klasse II
Max. driftsspænding AC [L-N] (U_C )	320 V (50 / 60 Hz)
Mærkeafledestødstrøm (8/20 µs) (I_n )	5 kA
Max. afledestødstrøm (8/20 µs) (I_max )	10 kA
Restspænding [L-N] (U_P )	≤ 1,75 kV
Max. for-sikring	25 A gG
Godkendelser	KEMA

Afleder efter EN 61643-11 / IEC 61643-11	Type 2 / klasse II
Energetisk koordinerbar med tilsluttet udstyr (≤ 10 m)	Type 2 + Type 3
Mærkespænding AC (U_N )	230 / 277 V (50 / 60 Hz)
Max. driftsspænding AC [L-N] (U_C )	320 V (50 / 60 Hz)
Mærkeafledestødstrøm (8/20 µs) (I_n )	5 kA
Max. afledestødstrøm (8/20 µs) (I_max )	10 kA
Restspænding [L-N] (U_P )	≤ 1,75 kV
Reaktionstid [L-N] (t_A )	≤ 25 ns
Max. for-sikring	25 A gG
Kortslutningsbæreevne ved overstrømsbeskyttelse på netsiden (I_SCCR )	25 kA_rms
Midlertidig overspædning (TOV) [L-N] (U_T) – karakteristik	335 V / 5 sek. – modstandsdygtig
Midlertidig overspædning (TOV) [L-N] (U_T) – karakteristik	440 V / 120 min. – sikker udkobling
Funktions-/fejlvisning	Grøn / rød
Antal porte	1
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Tilslutningsledning	1,5 mm²,Længde 230 mm
Kapslingsmateriale	Termoplast, rød, UL 94 V-2
Installationsområde	Indendørs
Kapslingsklasse efter installation	IP 20
Godkendelser	KEMA

Produkt 900433 blev tilføjet til notesblok.

Gå til notesblok

Produkt 900433 blev lagt I kurven.

Gå til webshoppen

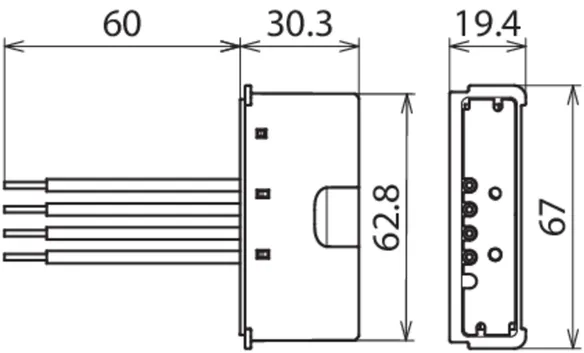

DEHNcord L 2P SN1864

Overspændingsafleder for lysarmaturer i beskyttelsesklasse II; kompakt design. Med afbrydelse af laststrømskredsen i tilfælde af fejl.

1 produkt

artikelnr. 999906 DCOR L 2P SN1864

GTIN 4013364310926, CCT (EU): 85363030, Bruttovægt: 70.50 g, VPE: 1.00 Pakkestørrelse

billeder

Yderligere information

CAD filer

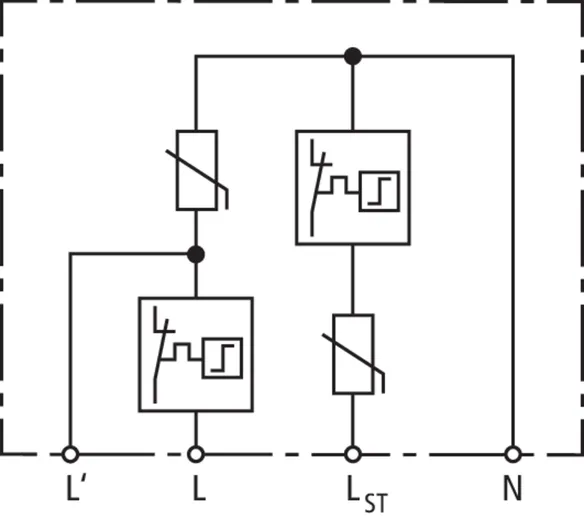

Overspændingsafleder DEHNcord L 2P SN1864
Flerpolet overspændingsafleder type 2 iht. EN 61643-11
til brug i kabelkanalsystemer.
Med beskyttelse af styrefasen
Mulighed for frakobling af lampen i tilfælde af en fejl
samt ekstra integreret optisk fejlvisning
for forsyningsspænding
Maks. driftsspænding 275 V AC
Beskyttelsesniveau: <= 1,5 kV
Nominel afledestødstrøm (8/20): 5 kA
Samlet afledestødstrøm: 20 kA
Maks. overstrømsbeskyttelse på netsiden: 16 A gG
Maks. laststrøm AC: 10 A
Energetisk koordination iht. DIN EN 62305-4
med afledere i Red/Line-serien

fabrikat: DEHN
Type: DCOR L 2P SN1864
artikelnr.: 999906
eller tilsvarende

Certificater

Teksniske data

Afleder efter EN 61643-11 / IEC 61643-11	Type 2 / klasse II
Max. driftsspænding AC [L-N] (U_C )	275 V (50 / 60 Hz)
Mærkeafledestødstrøm (8/20 µs) (I_n )	5 kA
Max. afledestødstrøm (8/20 µs) (I_max )	10 kA
Restspænding [L-N] (U_P )	≤ 1,5 kV
Max. for-sikring	B 16 A

Afleder efter EN 61643-11 / IEC 61643-11	Type 2 / klasse II
Energetisk koordinerbar med tilsluttet udstyr (≤ 10 m)	Type 2 + Type 3
Mærkespænding AC (U_N )	230 V (50 / 60 Hz)
Max. driftsspænding AC [L-N] (U_C )	275 V (50 / 60 Hz)
Mærkeafledestødstrøm (8/20 µs) (I_n )	5 kA
Max. afledestødstrøm (8/20 µs) (I_max )	10 kA
Restspænding [L-N] (U_P )	≤ 1,5 kV
Restspænding [L-N] ved 3 kA (U_P )	≤ 1 kV
Restspænding [L-N] ved 1,5 kA (U_P )	≤ 0,85 kV
Reaktionstid [L-N] (t_A )	≤ 25 ns
Max. laststrøm AC (I_L )	10 A
Max. for-sikring	B 16 A
Kortslutningsbæreevne ved overstrømsbeskyttelse på netsiden (I_SCCR )	1 kA_rms
Kortslutningsbæreevne ved overstrømsbeskyttelse på netsiden med 16 A gG (I_SCCR )	6 kA_rms
Midlertidig overspædning (TOV) [L-N] (U_T) – karakteristik	335 V / 5 sek. – modstandsdygtig
Midlertidig overspædning (TOV) [L-N] (U_T) – karakteristik	440 V / 120 min. – sikker udkobling
Midlertidig overspædning (TOV) [N-PE] (U_T) – karakteristik	1200 V / 200 ms. – sikker udkobling
Fejlvisning	Rød
Afbrydelse af laststrømkredsen ved fejl	Ja
Antal porte	1
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Tilslutningsledning	1,5 mm², 60 mm lang
Kapslingsmateriale	Termoplast, rød, UL 94 V-2
Installationsområde	Indendørs, gadelygte / masteindsatse
Kapslingsklasse efter installation	IP 20
Supplerende test	---------------------------------
– samlet afledestødstrøm (I_sum )	20 kA

Produkt 999906 blev tilføjet til notesblok.

Gå til notesblok

Produkt 999906 blev lagt I kurven.

Gå til webshoppen

DEHNcord L 2P SN1860

Overspændingsafleder for alle installationssystemer; kompakt design. Med afbrydelse af laststrømskredsen i tilfælde af fejl.

1 produkt

artikelnr. 999937 DCOR L 2P SN1860

GTIN 4013364303195, CCT (EU): 85363030, Bruttovægt: 86.00 g, VPE: 1.00 Pakkestørrelse

billeder

Yderligere information

CAD filer

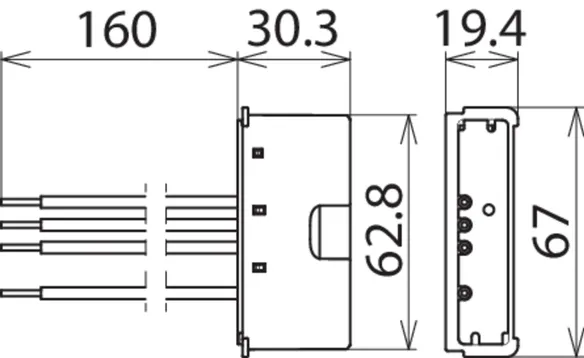

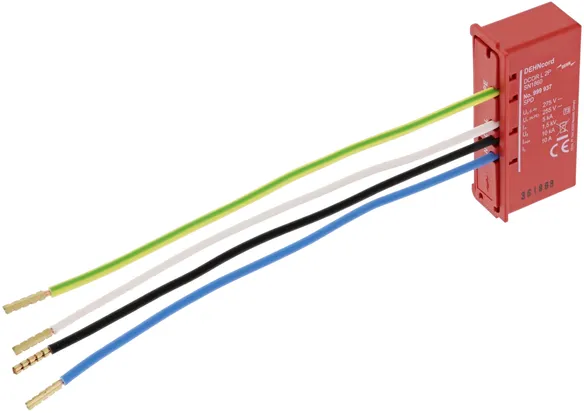

Overspændingsafleder DEHNcord L 2P SN1860
Flerpolet overspændingsafleder type 2 iht. EN 61643-11
til brug i kabelkanalsystemer.
Mulighed for frakobling af lampen i tilfælde af en fejl
samt ekstra integreret optisk fejlvisning
for forsyningsspænding
Maks. driftsspænding 275 V AC
Beskyttelsesniveau: <= 1,5 kV
Nominel afledestødstrøm (8/20): 5 kA
Samlet afledestødstrøm: 20 kA
Følgestrømsslukkeevne [N-PE]: 100 A eff
Maks. overstrømsbeskyttelse på netsiden: 16 A gG
Maks. laststrøm AC: 10 A
Energetisk koordination iht. DIN EN 62305-4
med afledere i Red/Line-serien

fabrikat: DEHN
Type: DCOR L 2P SN1860
artikelnr.: 999937
eller tilsvarende

Certificater

Teksniske data

Afleder efter EN 61643-11 / IEC 61643-11	Type 2 / klasse II
Max. driftsspænding AC [L-N] (U_C )	275 V (50 / 60 Hz)
Mærkeafledestødstrøm (8/20 µs) (I_n )	5 kA
Max. afledestødstrøm (8/20 µs) (I_max )	10 kA
Restspænding [L-N] (U_P )	≤ 1,5 kV
Restspænding [N-PE] (U_P )	≤ 1,5 kV
Max. for-sikring	B 16 A

Afleder efter EN 61643-11 / IEC 61643-11	Type 2 / klasse II
Energetisk koordinerbar med tilsluttet udstyr (≤ 10 m)	Type 2 + Type 3
Mærkespænding AC (U_N )	230 V (50 / 60 Hz)
Max. driftsspænding AC [L-N] (U_C )	275 V (50 / 60 Hz)
Max. driftsspænding AC [N-PE] (U_C )	255 V (50 / 60 Hz)
Mærkeafledestødstrøm (8/20 µs) (I_n )	5 kA
Max. afledestødstrøm (8/20 µs) (I_max )	10 kA
Restspænding [L-N] (U_P )	≤ 1,5 kV
Restspænding [L-N] ved 3 kA (U_P )	≤ 1 kV
Restspænding [L-N] ved 1,5 kA (U_P )	≤ 0,85 kV
Restspænding [N-PE] (U_P )	≤ 1,5 kV
Følgestrømsslukkeevne [N-PE] (I_fi )	100 A_eff
Reaktionstid [L-N] (t_A )	≤ 25 ns
Reaktionstid [L/N-PE] (t_A )	≤ 100 ns
Max. laststrøm AC (I_L )	10 A
Max. for-sikring	B 16 A
Kortslutningsbæreevne ved overstrømsbeskyttelse på netsiden (I_SCCR )	1 kA_rms
Kortslutningsbæreevne ved overstrømsbeskyttelse på netsiden med 16 A gG (I_SCCR )	6 kA_rms
Midlertidig overspædning (TOV) [L-N] (U_T) – karakteristik	335 V / 5 sek. – modstandsdygtig
Midlertidig overspædning (TOV) [L-N] (U_T) – karakteristik	440 V / 120 min. – sikker udkobling
Midlertidig overspædning (TOV) [N-PE] (U_T) – karakteristik	1200 V / 200 ms. – sikker udkobling
Fejlvisning	Rød
Afbrydelse af laststrømkredsen ved fejl	Ja
Antal porte	1
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Tilslutningsledning	1,5 mm², 160 mm lang
Kapslingsmateriale	Termoplast, rød, UL 94 V-2
Installationsområde	Indendørs / masteindsatse
Kapslingsklasse efter installation	IP 20
Supplerende test	---------------------------------
– samlet afledestødstrøm (I_sum )	20 kA
Udvidede tekniske data:	---------------------------------
– Kombineret stød (U_OC )	10 kV

Produkt 999937 blev tilføjet til notesblok.

Gå til notesblok

Produkt 999937 blev lagt I kurven.

Gå til webshoppen

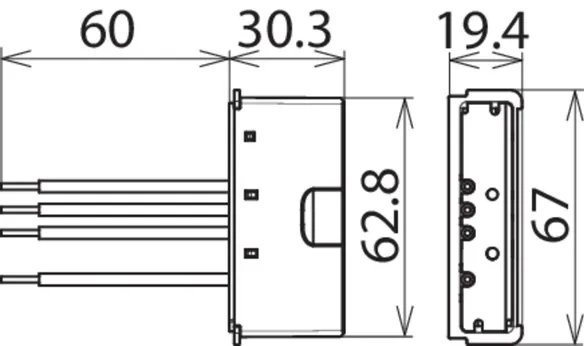

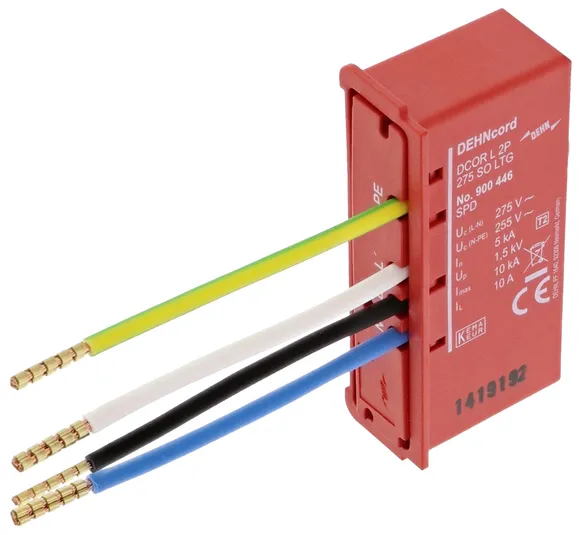

DEHNcord L 2P 275 SO LTG

Overspændingsafleder for alle installationssystemer; kompakt design. Med afbrydelse af laststrømskredsen i tilfælde af fejl.

1 produkt

artikelnr. 900446 DCOR L 2P 275 SO LTG

GTIN 4013364292970, CCT (EU): 85363030, Bruttovægt: 62.50 g, VPE: 1.00 Pakkestørrelse

billeder

Yderligere information

CAD filer

Overspændingsafleder DEHNcord L 2P 275 SO LTG
Flerpolet overspændingsafleder type 2 iht. EN 61643-11
til brug i kabelkanalsystemer.
Mulighed for frakobling af lampen i tilfælde af en fejl
samt ekstra integreret optisk fejlvisning
for forsyningsspænding
Maks. driftsspænding 275 V AC
Beskyttelsesniveau: <= 1,5 kV
Nominel afledestødstrøm (8/20): 5 kA
Samlet afledestødstrøm: 20 kA
Følgestrømsslukkeevne [N-PE]: 100 A eff
Maks. overstrømsbeskyttelse på netsiden: 16 A gG
Maks. laststrøm AC: 10 A
Energetisk koordination iht. DIN EN 62305-4
med afledere i Red/Line-serien

fabrikat: DEHN
Type: DCOR L 2P 275 SO LTG
artikelnr.: 900446
eller tilsvarende

Certificater

Teksniske data

Afleder efter EN 61643-11 / IEC 61643-11	Type 2 / klasse II
Max. driftsspænding AC [L-N] (U_C )	275 V (50 / 60 Hz)
Mærkeafledestødstrøm (8/20 µs) (I_n )	5 kA
Max. afledestødstrøm (8/20 µs) (I_max )	10 kA
Restspænding [L-N] (U_P )	≤ 1,5 kV
Restspænding [N-PE] (U_P )	≤ 1,5 kV
Max. for-sikring	B 16 A
Godkendelser	KEMA

Afleder efter EN 61643-11 / IEC 61643-11	Type 2 / klasse II
Energetisk koordinerbar med tilsluttet udstyr (≤ 10 m)	Type 2 + Type 3
Mærkespænding AC (U_N )	230 V (50 / 60 Hz)
Max. driftsspænding AC [L-N] (U_C )	275 V (50 / 60 Hz)
Max. driftsspænding AC [N-PE] (U_C )	255 V (50 / 60 Hz)
Mærkeafledestødstrøm (8/20 µs) (I_n )	5 kA
Max. afledestødstrøm (8/20 µs) (I_max )	10 kA
Restspænding [L-N] (U_P )	≤ 1,5 kV
Restspænding [L-N] ved 3 kA (U_P )	≤ 1 kV
Restspænding [L-N] ved 1,5 kA (U_P )	≤ 0,85 kV
Restspænding [N-PE] (U_P )	≤ 1,5 kV
Følgestrømsslukkeevne [N-PE] (I_fi )	100 A_eff
Reaktionstid [L-N] (t_A )	≤ 25 ns
Reaktionstid [L/N-PE] (t_A )	≤ 100 ns
Max. laststrøm AC (I_L )	10 A
Max. for-sikring	B 16 A
Kortslutningsbæreevne ved overstrømsbeskyttelse på netsiden (I_SCCR )	1 kA_rms
Kortslutningsbæreevne ved overstrømsbeskyttelse på netsiden med 16 A gG (I_SCCR )	6 kA_rms
Midlertidig overspædning (TOV) [L-N] (U_T) – karakteristik	335 V / 5 sek. – modstandsdygtig
Midlertidig overspædning (TOV) [L-N] (U_T) – karakteristik	440 V / 120 min. – sikker udkobling
Midlertidig overspædning (TOV) [N-PE] (U_T) – karakteristik	1200 V / 200 ms. – sikker udkobling
Fejlvisning	Rød
Afbrydelse af laststrømkredsen ved fejl	Ja
Antal porte	1
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Tilslutningsledning	1,5 mm², 60 mm lang
Kapslingsmateriale	Termoplast, rød, UL 94 V-2
Installationsområde	Indendørs / masteindsatse
Kapslingsklasse efter installation	IP 20
Godkendelser	KEMA
Supplerende test	---------------------------------
– samlet afledestødstrøm (I_sum )	20 kA
Udvidede tekniske data:	---------------------------------
– Kombineret stød (U_OC )	10 kV

Produkt 900446 blev tilføjet til notesblok.

Gå til notesblok

Produkt 900446 blev lagt I kurven.

Gå til webshoppen

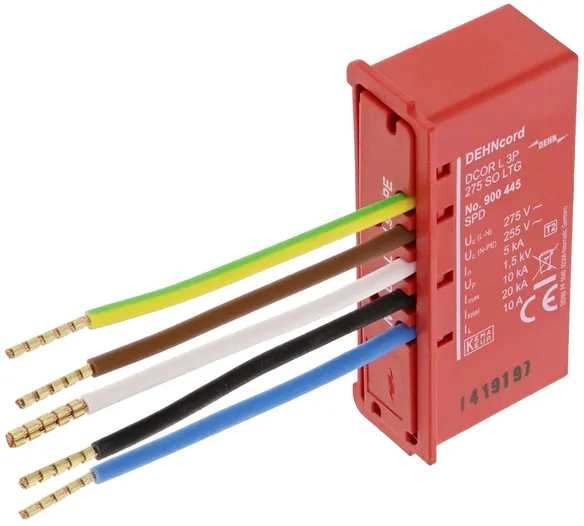

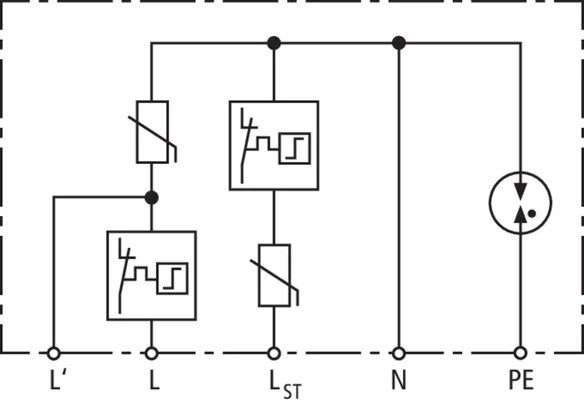

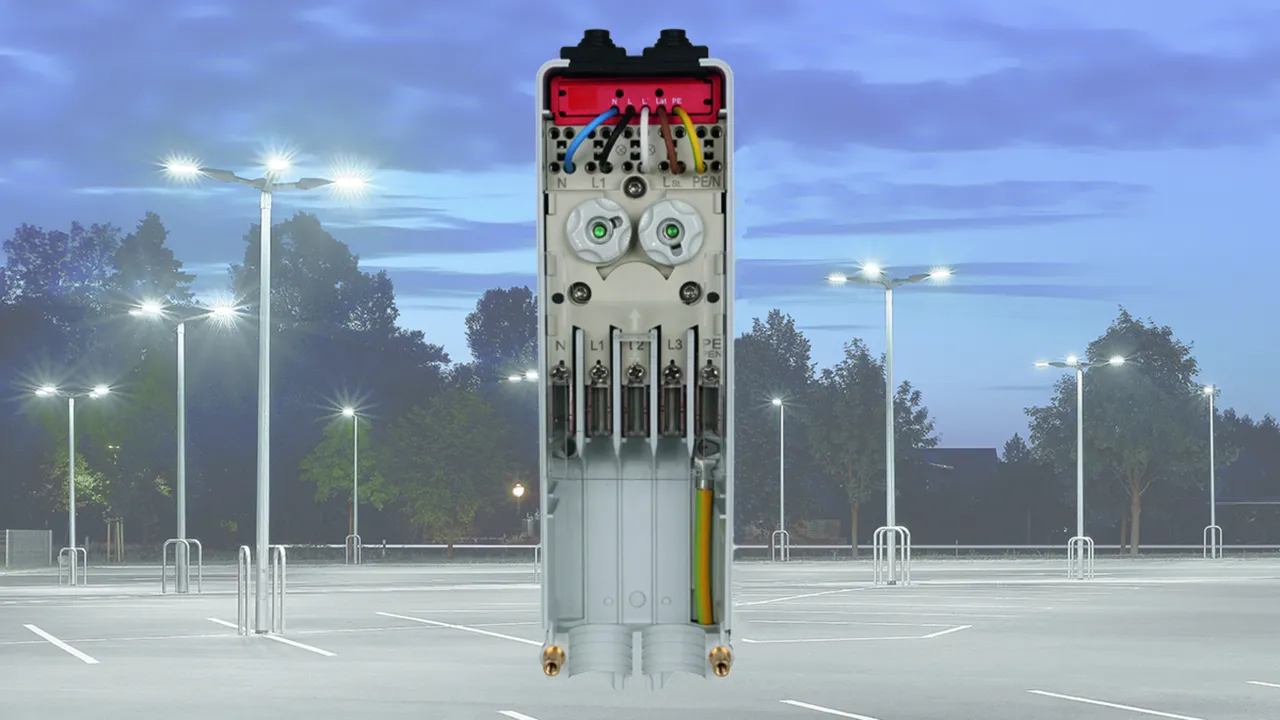

DEHNcord L 3P 275 SO LTG

3-polet afleder for alle installationssystemer; kompakt design. Med afbrydelse af laststrømskredsen i tilfælde af fejl og beskyttelse af signalfasen.

1 produkt

artikelnr. 900445 DCOR L 3P 275 SO LTG

GTIN 4013364280380, CCT (EU): 85363030, Bruttovægt: 71.50 g, VPE: 1.00 Pakkestørrelse

billeder

Yderligere information

CAD filer

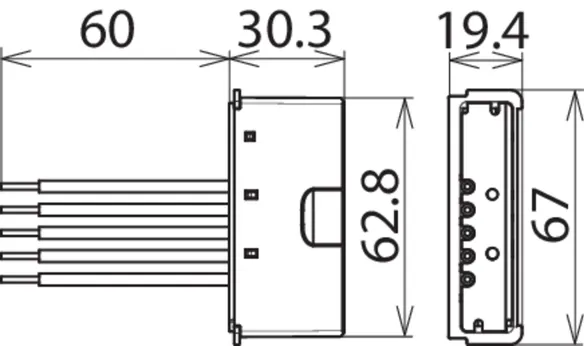

Overspændingsafleder DEHNcord L 3P 275 SO LTG
Flerpolet overspændingsafleder type 2 iht. EN 61643-11
til brug i kabelkanalsystemer.
Med beskyttelse af styrefasen
Mulighed for frakobling af lampen i tilfælde af en fejl
samt ekstra integreret, adskilt optisk fejlvisning
for forsyningsspænding og styrefase
Maks. driftsspænding 275 V AC
Beskyttelsesniveau: <= 1,5 kV
Nominel afledestødstrøm (8/20): 5 kA
Samlet afledestødstrøm (8/20): 20 kA
Følgestrømsslukkeevne [N-PE]: 100 A eff
Maks. overstrømsbeskyttelse på netsiden: 16 A gG
Maks. laststrøm AC: 10 A
Energetisk koordination iht. DIN EN 62305-4
med afledere i Red/Line-serien

fabrikat: DEHN
Type: DCOR L 3P 275 SO LTG
artikelnr.: 900445
eller tilsvarende

Certificater

Teksniske data

Afleder efter EN 61643-11 / IEC 61643-11	Type 2 / klasse II
Max. driftsspænding AC [L-N] (U_C )	275 V (50 / 60 Hz)
Mærkeafledestødstrøm (8/20 µs) (I_n )	5 kA
Max. afledestødstrøm (8/20 µs) (I_max )	10 kA
Restspænding [L-N] (U_P )	≤ 1,5 kV
Restspænding [N-PE] (U_P )	≤ 1,5 kV
Max. for-sikring	B 16 A
Godkendelser	KEMA

Afleder efter EN 61643-11 / IEC 61643-11	Type 2 / klasse II
Energetisk koordinerbar med tilsluttet udstyr (≤ 10 m)	Typ 2 + Typ 3
Mærkespænding AC (U_N )	230 V (50 / 60 Hz)
Max. driftsspænding AC [L-N] (U_C )	275 V (50 / 60 Hz)
Max. driftsspænding AC [N-PE] (U_C )	255 V (50 / 60 Hz)
Mærkeafledestødstrøm (8/20 µs) (I_n )	5 kA
Max. afledestødstrøm (8/20 µs) (I_max )	10 kA
Samlet afledestødstrøm (8/20 µs) [L+N-PE] (I_total )	20 kA
Restspænding [L-N] (U_P )	≤ 1,5 kV
Restspænding [L-N] ved 3 kA (U_P )	≤ 1 kV
Restspænding [L-N] ved 1,5 kA (U_P )	≤ 0,85 kV
Restspænding [N-PE] (U_P )	≤ 1,5 kV
Følgestrømsslukkeevne [N-PE] (I_fi )	100 A_eff
Reaktionstid [L-N] (t_A )	≤ 25 ns
Reaktionstid [L/N-PE] (t_A )	≤ 100 ns
Max. laststrøm AC (I_L )	10 A
Max. for-sikring	B 16 A
Kortslutningsbæreevne ved overstrømsbeskyttelse på netsiden (I_SCCR )	1 kA_rms
Kortslutningsbæreevne ved overstrømsbeskyttelse på netsiden med 16 A gG (I_SCCR )	6 kA_rms
Midlertidig overspædning (TOV) [L-N] (U_T) – karakteristik	335 V / 5 sek. – modstandsdygtig
Midlertidig overspædning (TOV) [L-N] (U_T) – karakteristik	440 V / 120 min. – sikker udkobling
Midlertidig overspædning (TOV) [N-PE] (U_T) – karakteristik	1200 V / 200 ms. – sikker udkobling
Fejlvisning	Rød
Afbrydelse af laststrømkredsen ved fejl	Ja
Antal porte	1
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Tilslutningsledning	1,5 mm², 60 mm lang
Kapslingsmateriale	Termoplast, rød, UL 94 V-2
Installationsområde	Indendørs / masteindsatse
Kapslingsklasse efter installation	IP 20
Godkendelser	KEMA
Udvidede tekniske data:	---------------------------------
– Kombineret stød (U_OC )	10 kV

Produkt 900445 blev tilføjet til notesblok.

Gå til notesblok

Produkt 900445 blev lagt I kurven.

Gå til webshoppen

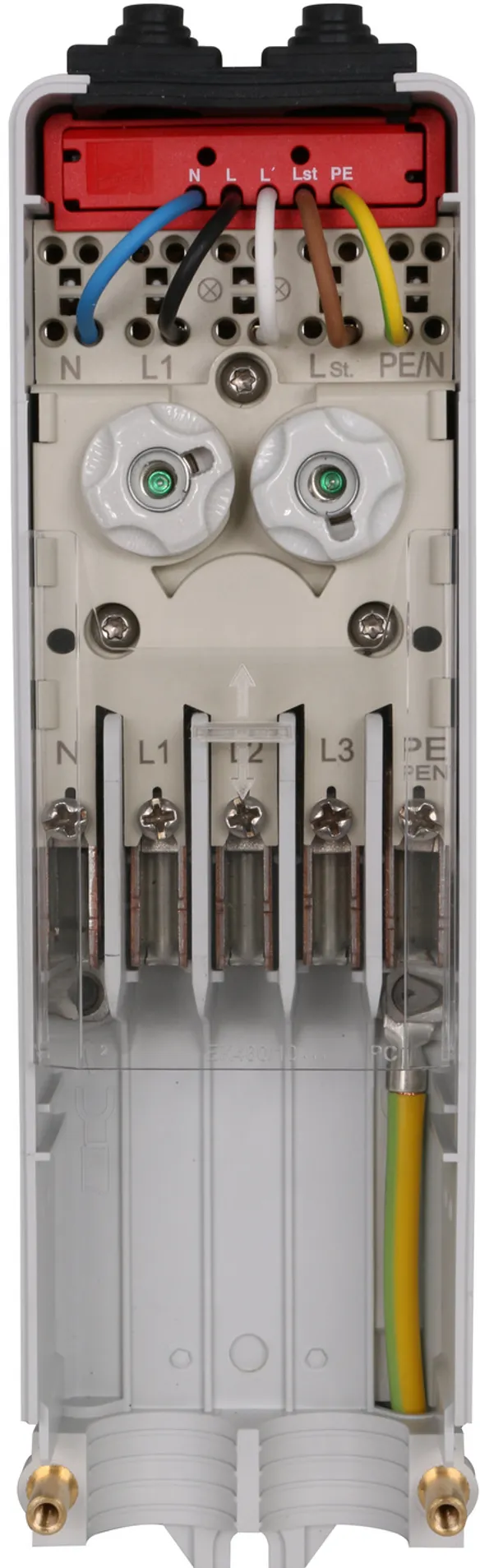

SK EK480 G2S-2d LM DCOR

Sikringskasse EK480 er et praktisk udviklet produkt fra Langmatz i høj kvalitet, som følger alle mekaniske og elektriske standarder og normer. Elektronikken beskytter imod overspændinger og lynnedslag i nærheden.

1 produkt

artikelnr. 900443 SK EK480 G2S-2d LM DCOR

GTIN 4013364394322, CCT (EU): 85362010, Bruttovægt: 788.00 g, VPE: 20.00 Pakkestørrelse

billeder

Open PDF

Yderligere information

CAD filer

fabrikat: DEHN
Type: SK EK480 G2S-2d LM DCOR
artikelnr.: 900443
eller tilsvarende

Certificater

Teksniske data

Data sikringskasse
Dimensioner	276 x 81 x 70 mm
Fra indvendig mastediameter	89 mm
Klemmeteknik	Indgang: skiveklemmeteknik / udgang: fjederklemmeteknik
Max. klembart kabeltværsnit	1 - 3 kabler (4 hhv. 5 x 16 mm²)
Afgangsklemmer	Max. 2,5 mm²
Data overspændingsafleder DEHNcord L 3P 275 SO LTG
Afleder efter EN 61643-11 / ... IEC 61643-11	Type 2 / klasse II
Max. driftsspænding AC [L-N] (U_C )	275 V (50 / 60 Hz)
Mærkeafledestødstrøm (8/20 µs) ( I_n )	5 kA
Max. afledestødstrøm (8/20 µs) (I_max )	10 kA
Restspænding [L-N] (U_P )	≤ 1,5 kV
Restspænding [N-PE] (U_P )	≤ 1,5 kV
Max. overstrømsbeskyttelse på netsiden	B 16 A

Data sikringskasse
Beskrivelse	EK480 med overspændingsbeskyttelse
Dimensioner	276 x 81 x 70 mm
Fra indvendig mastediameter	89 mm
Kapslingsmateriale	Polyamid
Kapslingsfarve	Standardfarve RAL 7035 (lys grå)
Udførelse	Efter DIN 43 628 og VDE 0660, del 505
Kapslingsklasse	IP 54 efter DIN VDE 0470
Beskyttelsesklasse	II
Afdækning	Transparant eller grå
Klemmeteknik	Indgang: skiveklemmeteknik / udgang: fjederklemmeteknik
Max. klembart kabeltværsnit	1 - 3 kabler (4 hhv. 5 x 16 mm²)
Afgangsklemmer	Max. 2,5 mm²
Data overspændingsafleder DEHNcord L 3P 275 SO LTG
Afleder efter EN 61643-11 / ... IEC 61643-11	Type 2 / klasse II
Energetisk koordinerbar med tilsluttet udstyr (≤ 10 m)	Type 2 + Type 3
Mærkespænding AC (U_N )	230 V (50 / 60 Hz) V (50 / 60 Hz)
Max. driftsspænding AC [L-N] (U_C )	275 V (50 / 60 Hz)
Max. driftsspænding AC [N-PE] (U_C )	255 V (50 / 60 Hz)
Mærkeafledestødstrøm (8/20 µs) ( I_n )	5 kA
Max. afledestødstrøm (8/20 µs) (I_max )	10 kA
Samlet afledestødstrøm (8/20 µs) [L+N-PE] (I_total )	20 kA
Restspænding [L-N] (U_P )	≤ 1,5 kV
Restspænding [L-N] ved 3 kA (U_P )	≤ 1 kV
Restspænding [L-N] ved 1.5 kA (U_P )	≤ 0,85 kV
Restspænding [N-PE] (U_P )	≤ 1,5 kV
Følgestrømsslukkeevne [N-PE] (I_Fi )	100 A_eff
Reaktionstid [L-N] (t_A )	≤ 25 ns
Reaktionstid [L/N-PE] (t_A )	≤ 100 ns
Max. laststrøm AC (I_L )	10 A
Max. overstrømsbeskyttelse på netsiden	B 16 A
Kortslutningsbæreevne ved overstrømsbeskyttelse på netsiden (I_SCCR )	1 kA_eff
Kortslutningsbæreevne ved overstrømsbeskyttelse på netsiden med 16 A gG (I_SCCR )	6 kA_eff
Midlertidig overspænding (TOV) [L-N] (U_T) – karakteristisk	335 V / 5 sek. - modstandsdygtig
Midlertidig overspænding (TOV) [L-N] (U_T) – karakteristik	440 V / 120 min. – sikker udkobling
Midlertidig overspænding (TOV) [N-PE] (U_T) – karakteristik	1200 V / 200 ms. – sikker udkobling
Fejlvisning	Rød
Afbrydelse af laststrømkredsen ved fejl	Ja
Antal porte	1
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Tilslutningsledere	1,5 mm², 60 mm lang
Kapslingsmateriale	Termoplast, rød, UL 94 V-2
Installationsområde	Indendørs / masteindsatse
Kapslingsklasse efter installation	IP 20
Godkendelser	KEMA
Udvidede tekniske data:	---------------------------------
– Kombineret stød (U_OC )	10 kV

Produkt 900443 blev tilføjet til notesblok.

Gå til notesblok

Produkt 900443 blev lagt I kurven.

Gå til webshoppen

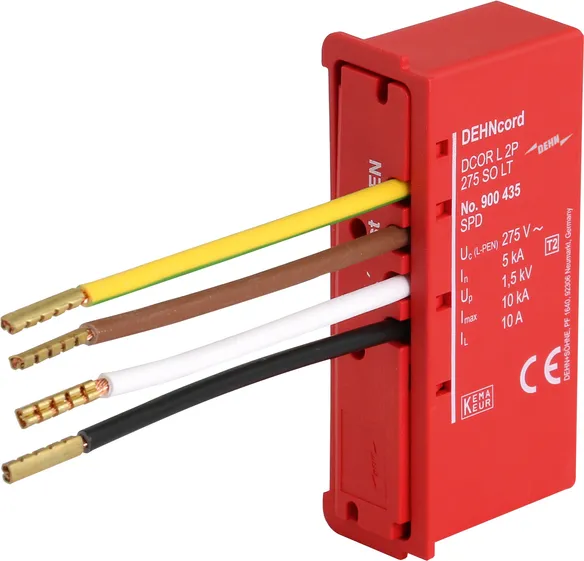

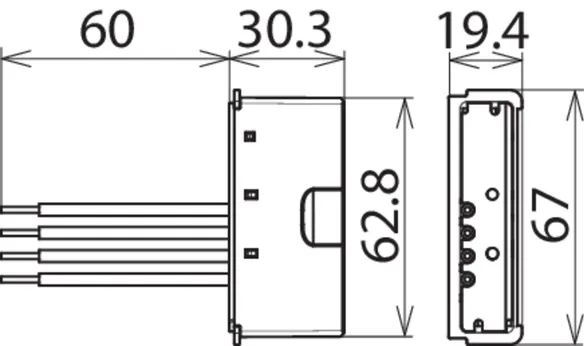

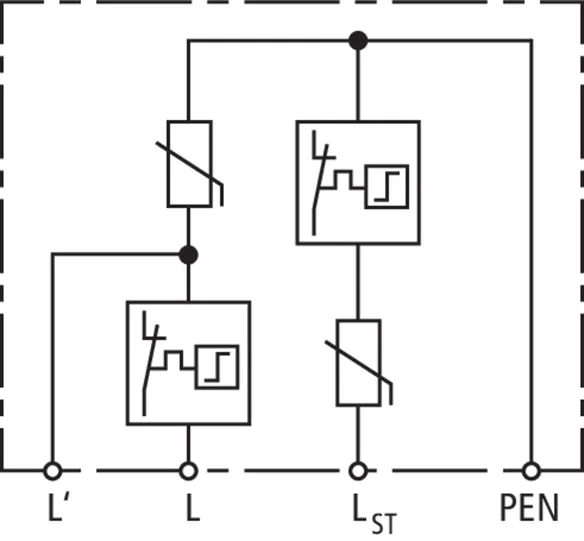

DEHNcord L 2P 275 SO LT

2-polet afleder til TNC-systemer; kompakt design. Med afbrydelse af laststrømskredsen i tilfælde af fejl og beskyttelse af signalfasen.

1 produkt

artikelnr. 900435 DCOR L 2P 275 SO LT

GTIN 4013364292963, CCT (EU): 85363030, Bruttovægt: 70.00 g, VPE: 1.00 Pakkestørrelse

billeder

Yderligere information

CAD filer

Overspændingsafleder DEHNcord L 2P 275 SO LT
Flerpolet overspændingsafleder type 2 iht. EN 61643-11
til brug i kabelkanalsystemer.
Med beskyttelse af styrefasen
Mulighed for frakobling af lampen i tilfælde af en fejl
samt ekstra integreret optisk fejlvisning
for forsyningsspænding
Maks. driftsspænding 275 V AC
Beskyttelsesniveau: <= 1,5 kV
Nominel afledestødstrøm (8/20): 5 kA
Samlet afledestødstrøm: 20 kA
Maks. overstrømsbeskyttelse på netsiden: 16 A gG
Maks. laststrøm AC: 10 A
Energetisk koordination iht. DIN EN 62305-4
med afledere i Red/Line-serien

fabrikat: DEHN
Type: DCOR L 2P 275 SO LT
artikelnr.: 900435
eller tilsvarende

Certificater

Teksniske data

Afleder efter EN 61643-11 / IEC 61643-11	Type 2 / klasse II
Max. driftsspænding AC [L-PEN] (U_C )	275 V (50 / 60 Hz)
Mærkeafledestødstrøm (8/20 µs) (I_n )	5 kA
Max. afledestødstrøm (8/20 µs) (I_max )	10 kA
Restspænding [L-PEN] (U_P )	≤ 1,5 kV
Max. for-sikring	B 16 A
Godkendelser	KEMA

Afleder efter EN 61643-11 / IEC 61643-11	Type 2 / klasse II
Energetisk koordinerbar med tilsluttet udstyr (≤ 10 m)	Type 2 + Type 3
Mærkespænding AC (U_N )	230 V (50 / 60 Hz)
Max. driftsspænding AC [L-PEN] (U_C )	275 V (50 / 60 Hz)
Mærkeafledestødstrøm (8/20 µs) (I_n )	5 kA
Max. afledestødstrøm (8/20 µs) (I_max )	10 kA
Restspænding [L-PEN] (U_P )	≤ 1,5 kV
Restspænding [L-PEN] ved 3 kA (U_P )	≤ 1 kV
Restspænding [L-PEN] ved 1,5 kA (U_P )	≤ 0,85 kV
Reaktionstid [L-PEN] (t_A )	≤ 25 ns
Max. laststrøm AC (I_L )	10 A
Max. for-sikring	B 16 A
Kortslutningsbæreevne ved overstrømsbeskyttelse på netsiden (I_SCCR )	1 kA_rms
Kortslutningsbæreevne ved overstrømsbeskyttelse på netsiden med 16 A gG (I_SCCR )	6 kA_rms
Midlertidig overspædning (TOV) [L-PEN] (U_T) – karakteristik	335 V / 5 sek. – modstandsdygtig
Midlertidig overspædning (TOV) [L-PEN] (U_T) – karakteristik	440 V / 120 min. – sikker udkobling
Fejlvisning	Rød
Afbrydelse af laststrømkredsen ved fejl	Ja
Antal porte	1
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Tilslutningsledning	1,5 mm², 60 mm lang
Kapslingsmateriale	Termoplast, rød, UL 94 V-2
Installationsområde	Indendørs / masteindsatse
Kapslingsklasse efter installation	IP 20
Godkendelser	KEMA
Supplerende test	---------------------------------
– samlet afledestødstrøm (I_sum )	20 kA
Udvidede tekniske data:	---------------------------------
– Kombineret stød (U_OC )	10 kV

Produkt 900435 blev tilføjet til notesblok.

Gå til notesblok

Produkt 900435 blev lagt I kurven.

Gå til webshoppen

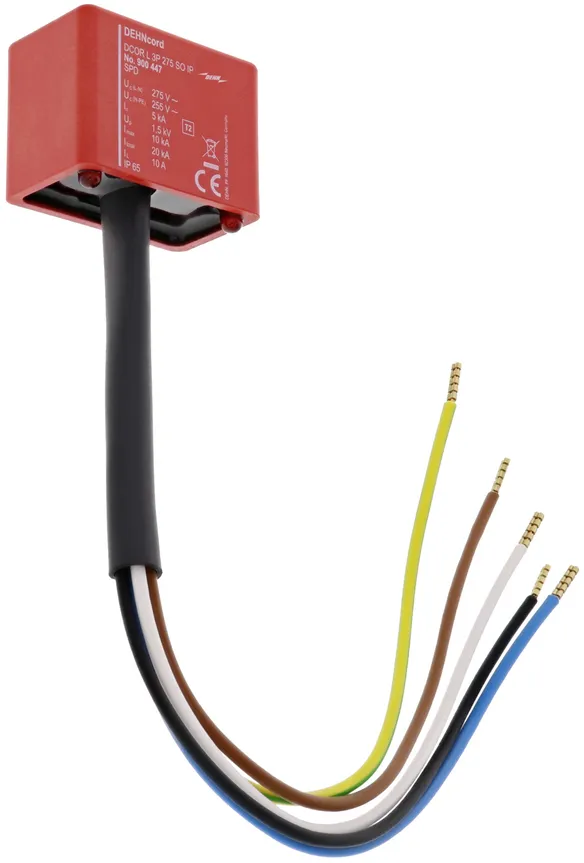

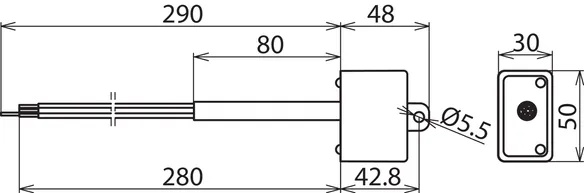

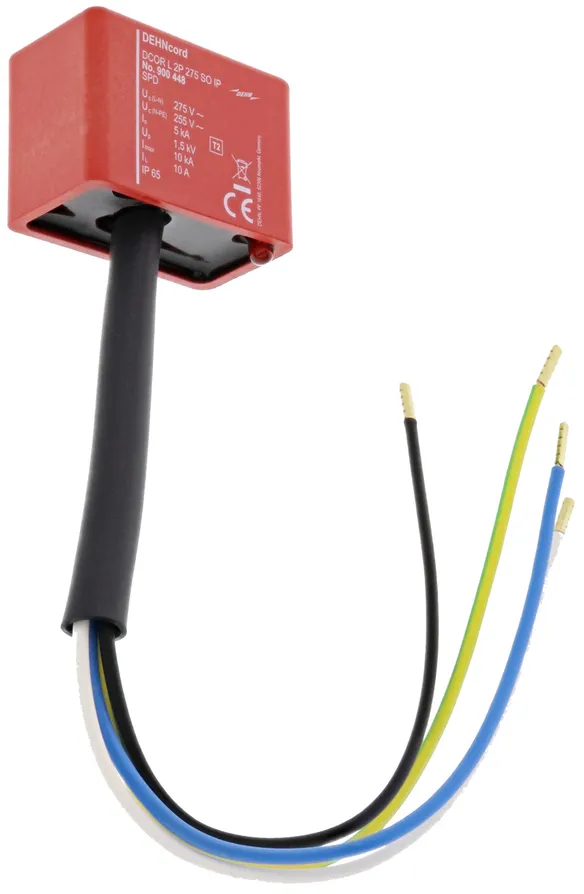

DEHNcord L 3P 275 SO IP

3-polet afleder for alle installationssystemer; kompakt design. Kapslingsklasse IP65. Med afbrydelse af laststrømskredsen i tilfælde af fejl og beskyttelse af signalfasen.

1 produkt

artikelnr. 900447 DCOR L 3P 275 SO IP

GTIN 4013364282216, CCT (EU): 85363030, Bruttovægt: 146.60 g, VPE: 1.00 Pakkestørrelse

billeder

Yderligere information

CAD filer

Overspændingsafleder DEHNcord L 3P 275 SO IP
Flerpolet overspændingsafleder type 2 iht. EN 61643-11
med ledere til montering udendørs (tæthedsklasse IP65)
f.eks. på kabelkanalsystemer.
Med beskyttelse af styrefasen
Mulighed for slukning af lampen i tilfælde af en fejl
samt ekstra integreret, isoleret optisk fejlvisning
til forsyningsspænding og styrefase
Med fastgørelseslaske
Maks. driftsspænding 275 V AC
Beskyttelsesniveau: <= 1,5 kV
Nominel afledestødstrøm (8/20): 5 kA
Samlet afledestødstrøm (8/20): 20 kA
Følgestrømsslukkeevne [N-PE]: 100 A eff
Maks. overstrømsbeskyttelse på netsiden: 16 A gG
Maks. laststrøm AC: 10 A
Energetisk koordination iht. DIN EN 62305-4
med afledere i Red/Line-serien

fabrikat: DEHN
Type: DCOR L 3P 275 SO IP
artikelnr.: 900447
eller tilsvarende

Certificater

Teksniske data

Afleder efter EN 61643-11 / IEC 61643-11	Type 2 / klasse II
Max. driftsspænding AC [L-N] (U_C )	275 V (50 / 60 Hz)
Mærkeafledestødstrøm (8/20 µs) (I_n )	5 kA
Max. afledestødstrøm (8/20 µs) (I_max )	10 kA
Restspænding [L-N] (U_P )	≤ 1,5 kV
Restspænding [N-PE] (U_P )	≤ 1,5 kV
Max. for-sikring	B 16 A

Afleder efter EN 61643-11 / IEC 61643-11	Type 2 / klasse II
Energetisk koordinerbar med tilsluttet udstyr (≤ 10 m)	Type 2 + Type 3
Mærkespænding AC (U_N )	230 V (50 / 60 Hz)
Max. driftsspænding AC [L-N] (U_C )	275 V (50 / 60 Hz)
Max. driftsspænding AC [N-PE] (U_C )	255 V (50 / 60 Hz)
Mærkeafledestødstrøm (8/20 µs) (I_n )	5 kA
Max. afledestødstrøm (8/20 µs) (I_max )	10 kA
Samlet afledestødstrøm (8/20 µs) [L+N-PE] (I_total )	20 kA
Restspænding [L-N] (U_P )	≤ 1,5 kV
Restspænding [L-N] ved 3 kA (U_P )	≤ 1 kV
Restspænding [L-N] ved 1,5 kA (U_P )	≤ 0,85 kV
Restspænding [N-PE] (U_P )	≤ 1,5 kV
Følgestrømsslukkeevne [N-PE] (I_fi )	100 A_eff
Reaktionstid [L-N] (t_A )	≤ 25 ns
Reaktionstid [L/N-PE] (t_A )	≤ 100 ns
Max. laststrøm AC (I_L )	10 A
Max. for-sikring	B 16 A
Kortslutningsbæreevne ved overstrømsbeskyttelse på netsiden (I_SCCR )	1 kA_rms
Kortslutningsbæreevne ved overstrømsbeskyttelse på netsiden med 16 A gG (I_SCCR )	6 kA_rms
Midlertidig overspædning (TOV) [L-N] (U_T) – karakteristik	335 V / 5 sek. – modstandsdygtig
Midlertidig overspædning (TOV) [L-N] (U_T) – karakteristik	440 V / 120 min. – sikker udkobling
Midlertidig overspædning (TOV) [N-PE] (U_T) – karakteristik	1200 V / 200 ms. – sikker udkobling
Fejlvisning	Rød
Afbrydelse af laststrømkredsen ved fejl	Ja
Antal porte	1
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Tilslutningsleder	1,5 mm², 230 mm lang
Kapslingsmateriale	Termoplast, rød, UL 94 V-2
Kapslingsklasse efter installation	IP 65
Udvidede tekniske data:	---------------------------------
– Kombineret stød (U_OC )	10 kV

Produkt 900447 blev tilføjet til notesblok.

Gå til notesblok

Produkt 900447 blev lagt I kurven.

Gå til webshoppen

DEHNcord L 2P 275 SO IP

2-polet afleder for alle installationssystemer; kompakt design. Kapslingsklasse IP65. Med afbrydelse af laststrømskredsen i tilfælde af fejl.

1 produkt

artikelnr. 900448 DCOR L 2P 275 SO IP

GTIN 4013364293007, CCT (EU): 85363030, Bruttovægt: 139.90 g, VPE: 1.00 Pakkestørrelse

billeder

Yderligere information

CAD filer

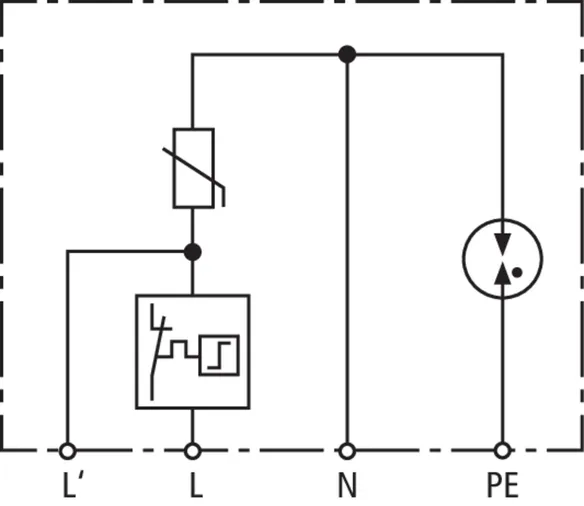

Overspændingsafleder DEHNcord L 2P 275 SO IP
Flerpolet overspændingsafleder type 2 iht. EN 61643-11
med ledere til montering udendørs (tæthedsklasse IP65)
f.eks. på kabelkanalsystemer.
Mulighed for slukning af lampen i tilfælde af en fejl
samt ekstra integreret, isoleret optisk fejlvisning
til forsyningsspænding
Med fastgørelseslaske
Maks. driftsspænding 275 V AC
Beskyttelsesniveau: <= 1,5 kV
Nominel afledestødstrøm (8/20): 5 kA
Samlet afledestødstrøm (8/20): 20 kA
Følgestrømsslukkeevne [N-PE]: 100 A eff
Maks. overstrømsbeskyttelse på netsiden: 16 A gG
Maks. laststrøm AC: 10 A
Energetisk koordination iht. DIN EN 62305-4
med afledere i Red/Line-serien

fabrikat: DEHN
Type: DCOR L 2P 275 SO IP
artikelnr.: 900448
eller tilsvarende

Certificater

Teksniske data

Afleder efter EN 61643-11 / IEC 61643-11	Type 2 / klasse II
Max. driftsspænding AC [L-N] (U_C )	275 V (50 / 60 Hz)
Mærkeafledestødstrøm (8/20 µs) (I_n )	5 kA
Max. afledestødstrøm (8/20 µs) (I_max )	10 kA
Restspænding [L-N] (U_P )	≤ 1,5 kV
Restspænding [N-PE] (U_P )	≤ 1,5 kV
Max. for-sikring	B 16 A

Afleder efter EN 61643-11 / IEC 61643-11	Type 2 / klasse II
Energetisk koordinerbar med tilsluttet udstyr (≤ 10 m)	Type 2 + Type 3
Mærkespænding AC (U_N )	230 V (50 / 60 Hz)
Max. driftsspænding AC [L-N] (U_C )	275 V (50 / 60 Hz)
Max. driftsspænding AC [N-PE] (U_C )	255 V (50 / 60 Hz)
Mærkeafledestødstrøm (8/20 µs) (I_n )	5 kA
Max. afledestødstrøm (8/20 µs) (I_max )	10 kA
Restspænding [L-N] (U_P )	≤ 1,5 kV
Restspænding [L-N] ved 3 kA (U_P )	≤ 1 kV
Restspænding [L-N] ved 1,5 kA (U_P )	≤ 0,85 kV
Restspænding [N-PE] (U_P )	≤ 1,5 kV
Følgestrømsslukkeevne [N-PE] (I_fi )	100 A_eff
Reaktionstid [L-N] (t_A )	≤ 25 ns
Reaktionstid [L/N-PE] (t_A )	≤ 100 ns
Max. laststrøm AC (I_L )	10 A
Max. for-sikring	B 16 A
Kortslutningsbæreevne ved overstrømsbeskyttelse på netsiden (I_SCCR )	1 kA_rms
Kortslutningsbæreevne ved overstrømsbeskyttelse på netsiden med 16 A gG (I_SCCR )	6 kA_rms
Midlertidig overspædning (TOV) [L-N] (U_T) – karakteristik	335 V / 5 sek. – modstandsdygtig
Midlertidig overspædning (TOV) [L-N] (U_T) – karakteristik	440 V / 120 min. – sikker udkobling
Midlertidig overspædning (TOV) [N-PE] (U_T) – karakteristik	1200 V / 200 ms. – sikker udkobling
Fejlvisning	Rød
Afbrydelse af laststrømkredsen ved fejl	Ja
Antal porte	1
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Tilslutningsleder	1,5 mm², 230 mm lang
Kapslingsmateriale	Termoplast, rød, UL 94 V-2
Kapslingsklasse efter installation	IP 65
Supplerende test	---------------------------------
– samlet afledestødstrøm (I_sum )	20 kA
Udvidede tekniske data:	---------------------------------
– Kombineret stød (U_OC )	10 kV

Produkt 900448 blev tilføjet til notesblok.

Gå til notesblok

Produkt 900448 blev lagt I kurven.

Gå til webshoppen

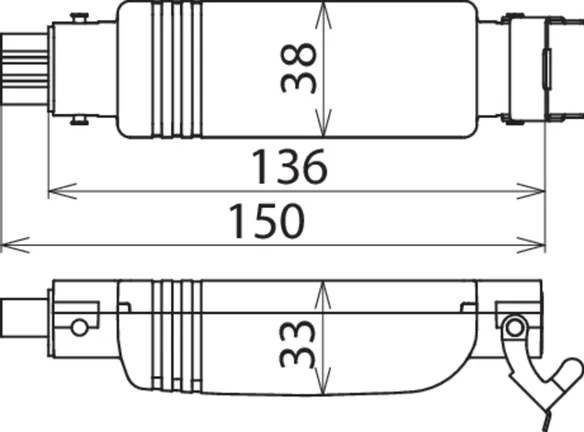

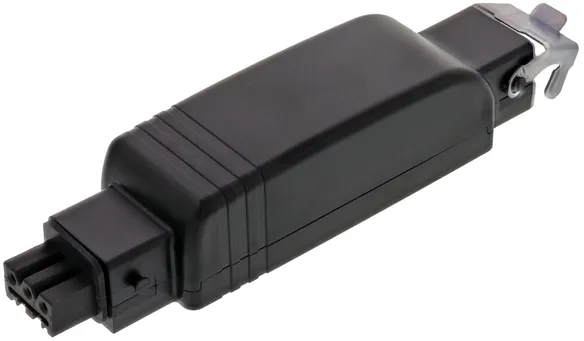

DEHNcord R 3P

Overspændingsafleder for elektriske persienner; kompakt design.

1 produkt

artikelnr. 900449 DCOR R 3P 275

GTIN 4013364320031, CCT (EU): 85363030, Bruttovægt: 151.00 g, VPE: 1.00 Pakkestørrelse

billeder

Yderligere information

CAD filer

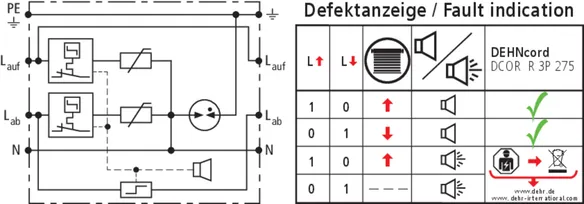

Overspændingsafleder DEHNcord R 3P 275
Flerpolet overspændingsafleder type 2 iht. EN 61643-11
til montering udendørs (tæthedsklasse IP54) til beskyttelse
af elektrisk beskyttelse mod sol og indblik, f.eks. Raffstores
Afbrydelse af laststrømmen i tilfælde af fejl
til nedadgående bevægelse
Akustisk fejlmelding for begge beskyttelsesstier
Maks. driftsspænding 275 V AC
Beskyttelsesniveau: <= 1,5 kV
Nominel afledestødstrøm (8/20): 2,5 kA
Samlet afledestødstrøm (8/20 µs) [L+N-PE]: 15 kA
Følgestrømsslukkeevne [N-PE]: 100 A eff
Nominel laststrøm AC: 10 A
Energetisk koordination iht. DIN EN 62305-4
med afledere i Red/Line-serien

fabrikat: DEHN
Type: DCOR R 3P 275
artikelnr.: 900449
eller tilsvarende

Certificater

Teksniske data

Afleder efter EN 61643-11 / IEC 61643-11	Type 2 / klasse II
Max. driftsspænding AC [L-N] (U_C )	275 V (50 / 60 Hz)
Mærkeafledestødstrøm (8/20 µs) (I_n )	2,5 kA
Max. afledestødstrøm (8/20 µs) (I_max )	5 kA
Restspænding [L-N] (U_P )	≤ 1,5 kV
Restspænding [N-PE] (U_P )	≤ 1,5 kV
Stik	Hirschmann STAK 3 / STAS 3

Afleder efter EN 61643-11 / IEC 61643-11	Type 2 / klasse II
Energetisk koordinerbar med tilsluttet udstyr (≤ 10 m)	Type 2 + Type 3
Mærkespænding AC (U_N )	230 V (50 / 60 Hz)
Max. driftsspænding AC [L-N] (U_C )	275 V (50 / 60 Hz)
Max. driftsspænding AC [N-PE] (U_C )	255 V (50 / 60 Hz)
Mærkelaststrøm AC (I_L )	10 A
Mærkeafledestødstrøm (8/20 µs) (I_n )	2,5 kA
Max. afledestødstrøm (8/20 µs) (I_max )	5 kA
Samlet afledestødstrøm (8/20 µs) [L+N-PE] (I_total )	15 kA
Restspænding [L-N] (U_P )	≤ 1,5 kV
Restspænding [L-N] ved 1,5 kA (U_P )	≤ 0,85 kV
Restspænding [N-PE] (U_P )	≤ 1,5 kV
Følgestrømsslukkeevne [N-PE] (I_fi )	100 A_eff
Reaktionstid [L-N] (t_A )	≤ 25 ns
Reaktionstid [L/N-PE] (t_A )	≤ 100 ns
Kortslutningsbæreevne ved overstrømsbeskyttelse på netsiden (I_SCCR )	1 kA_eff
Midlertidig overspædning (TOV) [L-N] (U_T) – karakteristik	335 V / 5 sek. – modstandsdygtig
Midlertidig overspædning (TOV) [L-N] (U_T) – karakteristik	440 V / 120 min. – sikker udkobling
Midlertidig overspædning (TOV) [N-PE] (U_T) – karakteristik	1200 V / 200 ms. – sikker udkobling
Akustisk fejlmelding	Ja
Afbrydelse af laststrømkredsen ved fejl	Ja
Antal porte	1
Stik	Hirschmann STAK 3 / STAS 3
Driftstemperaturområde (T_U )	-20 °C ... +70 °C
Kapslingsklasse efter installation	IP 54

Produkt 900449 blev tilføjet til notesblok.

Gå til notesblok

Produkt 900449 blev lagt I kurven.

Gå til webshoppen

DEHNcord

Details

DEHNcord 3P TT 275 FM

artikelnr. 900439 DCOR 3P TT 275 FM

Du er ikke autoriseret til at downloade 900439.stp

Du er ikke autoriseret til at downloade 900439.igs

Du er ikke autoriseret til at downloade 900439.jt

Du er ikke autoriseret til at downloade 900439.dwg

Du er ikke autoriseret til at downloade 900439m_D.dxf

Du er ikke autoriseret til at downloade 900439_eplan.zip

Du er ikke autoriseret til at downloade DEHN.900439.wspak

Produkt 900439 blev tilføjet til notesblok.

Produkt 900439 blev lagt I kurven.

DEHNcord L 2P

artikelnr. 900430 DCOR L 2P 275

Du er ikke autoriseret til at downloade 900430.stp

Du er ikke autoriseret til at downloade 900430.igs

Du er ikke autoriseret til at downloade 900430.jt

Du er ikke autoriseret til at downloade 900430.dwg

Du er ikke autoriseret til at downloade 900430m.dxf

Du er ikke autoriseret til at downloade DEHN.900430.edz

Du er ikke autoriseret til at downloade DEHN.900430.wspak

Produkt 900430 blev tilføjet til notesblok.

Produkt 900430 blev lagt I kurven.

artikelnr. 900432 DCOR L 2P 320

Du er ikke autoriseret til at downloade 900430.stp

Du er ikke autoriseret til at downloade 900430.igs

Du er ikke autoriseret til at downloade 900430.jt

Du er ikke autoriseret til at downloade 900430.dwg

Du er ikke autoriseret til at downloade 900430m.dxf

Du er ikke autoriseret til at downloade DEHN.900432.edz

Du er ikke autoriseret til at downloade DEHN.900432.wspak

Produkt 900432 blev tilføjet til notesblok.

Produkt 900432 blev lagt I kurven.

DEHNcord L 1P

artikelnr. 900431 DCOR L 1P 275

Du er ikke autoriseret til at downloade 900431.stp

Du er ikke autoriseret til at downloade 900431.igs

Du er ikke autoriseret til at downloade 900431.jt

Du er ikke autoriseret til at downloade 900431.dwg

Du er ikke autoriseret til at downloade 900431m.dxf

Du er ikke autoriseret til at downloade DEHN.900431.edz

Du er ikke autoriseret til at downloade DEHN.900431.wspak

Produkt 900431 blev tilføjet til notesblok.

Produkt 900431 blev lagt I kurven.

artikelnr. 900433 DCOR L 1P 320

Du er ikke autoriseret til at downloade 900431.stp

Du er ikke autoriseret til at downloade 900431.igs

Du er ikke autoriseret til at downloade 900431.jt

Du er ikke autoriseret til at downloade 900431.dwg

Du er ikke autoriseret til at downloade 900431m.dxf

Du er ikke autoriseret til at downloade DEHN.900433.edz

Du er ikke autoriseret til at downloade DEHN.900433.wspak

Produkt 900433 blev tilføjet til notesblok.

Produkt 900433 blev lagt I kurven.

DEHNcord L 2P SN1864

artikelnr. 999906 DCOR L 2P SN1864

Du er ikke autoriseret til at downloade 999906.stp

Du er ikke autoriseret til at downloade 999906.igs

Du er ikke autoriseret til at downloade 999906.jt

Du er ikke autoriseret til at downloade 999906.dwg

Du er ikke autoriseret til at downloade 999906m_D.dxf

Du er ikke autoriseret til at downloade DEHN.999906.edz

Du er ikke autoriseret til at downloade DEHN.999906.wspak

Produkt 999906 blev tilføjet til notesblok.

Produkt 999906 blev lagt I kurven.

DEHNcord L 2P SN1860

artikelnr. 999937 DCOR L 2P SN1860

Du er ikke autoriseret til at downloade 999937.stp

Du er ikke autoriseret til at downloade 999937.igs

Du er ikke autoriseret til at downloade 999937.jt

Du er ikke autoriseret til at downloade 999937.dwg

Du er ikke autoriseret til at downloade 999937m_D.dxf

Du er ikke autoriseret til at downloade DEHN.999937.edz

Du er ikke autoriseret til at downloade DEHN.999937.wspak

Produkt 999937 blev tilføjet til notesblok.

Produkt 999937 blev lagt I kurven.

DEHNcord L 2P 275 SO LTG

artikelnr. 900446 DCOR L 2P 275 SO LTG

Du er ikke autoriseret til at downloade 900446.stp
