DEHNcube PV

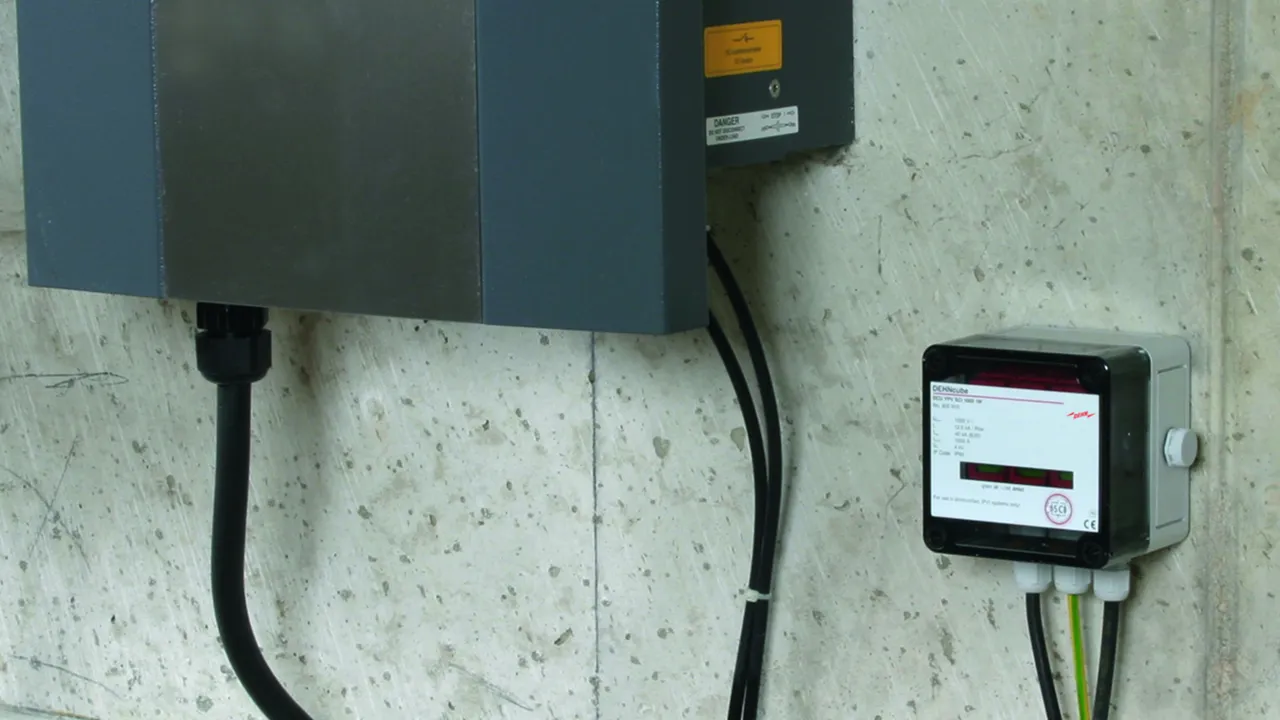

Tilslutningsklar og flerpolet overspændingsafleder til solcelleanlæg i kapslingsklasse IP 65
Installeres ved siden af fordelingsskab
Forkonfigureret tilslutningsleder til enkel montering af overspændingsaflederen direkte foran inverteren
Kombineret kortslutnings- og skilleanordning med sikker elektrisk adskillelse i hver beskyttelsesvej (patenteret SCI-princip)
Enkel, hurtig og værktøjsløs tilslutning med fjederklemmer
Testet efter EN 61643-31
Til brug i solcelleanlæg efter IEC 60364-7-712

DEHNcube YPV SCI 1000 1M

2-polet overspændingsafleder i IP 65-indkapsling med tretrins-DC-skilleanordning til inverter i solcelleanlæg til beskyttelse af et MPP-input.

1 produkt

artikelnr. 900910 DCU YPV SCI 1000 1M

GTIN 4013364155046, CCT (EU): 85363030, Bruttovægt: 426.00 g, VPE: 1.00 Pakkestørrelse

billeder

Yderligere information

CAD filer

Overspændingsafleder DEHNcube YPV SCI 1000 1M
Flerpolet afleder til solcelleanlæg op til 1000 V DC
til beskyttelse af 1 MPP-indgang i tæthedsklasse IP65
Fejlvisning
Type 2 iht. EN 61643-31 med jævnstrøms-skifteenhed med tre trin
Kan anvendes iht. IEC 60364-7-712
Maksimal PV-spænding: <= 1000 V jævnstrøm
Nominel afledningsstrøm (8/20) 12,5 kA
Samlet afledningsstødstrøm: (8/20) 40 kA
Beskyttelsesniveau: <= 4 kV
Kortslutningsbæreevne Iscpv: 1000 A
Mål: 94 x 94 x 81 mm
Kabelindføring: 3x Ø3-7 mm

fabrikat: DEHN
Type: DCU YPV SCI 1000 1M
artikelnr.: 900910
eller tilsvarende

Certificater

Teksniske data

SPD iht. EN 61643-31 / ... IEC 61643-31	Type 2 / Klasse II
Max. solcellespænding (U_CPV )	1000 V
Kortslutningsbæreevne (I_SCPV )	1 kA
Mærkeafledestødstrøm (8/20 µs) [(DC+/DC-) --> PE] (I_n )	12,5 kA
Max. afledestødstrøm (8/20 µs) [(DC+/DC-) --> PE] (I_max )	25 kA
Restspænding (U_P )	≤ 4 kV
Kapslingsklasse	IP 65

SPD iht. EN 61643-31 / ... IEC 61643-31	Type 2 / Klasse II
Afleder efter EN 50539-11	Type 2
Energetisk koordinerbar med tilsluttet udstyr (≤ 10 m)	Type 2 + Type 3
Max. solcellespænding (U_CPV )	1000 V
Kortslutningsbæreevne (I_SCPV )	1 kA
Samlet afledestødstrøm (8/20 µs) (I_total )	40 kA
Mærkeafledestødstrøm (8/20 µs) [(DC+/DC-) --> PE] (I_n )	12,5 kA
Max. afledestødstrøm (8/20 µs) [(DC+/DC-) --> PE] (I_max )	25 kA
Restspænding (U_P )	≤ 4 kV
Restspænding ved 5 kA (U_P )	≤ 3,5 kV
Reaktionstid (t_A )	≤ 25 ns
Driftstemperaturområde (T_U )	-35 °C ... +80 °C
Funktions-/fejlvisning	Grøn / rød
Antal porte	1
Tilslutningstværsnit (min.)	2,5 mm² massiv / fintrådet
Tilslutningstværsnit (max.)	0,2 ... 6 mm² massiv / fintrådet
Installationsområde	Udendørs
Kapslingsklasse	IP 65
Udførelse	Med trykkompenserende element
Låg	Transparent med produktlabel
Farve	Grå
Antal kabelindføringer	3x Ø3-7 mm
Kapslingsdimensioner (B x H x D)	94 x 94 x 81 mm
Godkendelser	KEMA

Produkt 900910 blev tilføjet til notesblok.

Gå til notesblok

Produkt 900910 blev lagt I kurven.

Gå til webshoppen

DEHNcube YPV SCI 1000 2M

4-polet overspændingsafleder i IP 65-indkapsling med tretrins-DC-skilleanordning til inverter i solcelleanlæg til beskyttelse af to MPP-input.

1 produkt

artikelnr. 900920 DCU YPV SCI 1000 2M

GTIN 4013364155053, CCT (EU): 85363030, Bruttovægt: 731.00 g, VPE: 1.00 Pakkestørrelse

billeder

Yderligere information

CAD filer

Overspændingsafleder DEHNcube YPV SCI 1000 2M
Flerpolet afleder til solcelleanlæg op til 1000 V DC
til beskyttelse af 2 MPP-indgange i tæthedsklasse IP65
Fejlvisning
Type 2 iht. EN 61643-31 med jævnstrøms-skifteenhed med tre trin
Kan anvendes iht. IEC 60364-7-712
Maksimal PV-spænding: <= 1000 V jævnstrøm
Nominel afledningsstrøm (8/20) 12,5 kA
Samlet afledningsstødstrøm: (8/20) 40 kA
Beskyttelsesniveau: <= 4 kV
Kortslutningsbæreevne Iscpv: 1000 A
Mål: 130 x 94 x 81 mm
Kabelindføring: 5x Ø3-7 mm

fabrikat: DEHN
Type: DCU YPV SCI 1000 2M
artikelnr.: 900920
eller tilsvarende

Certificater

Teksniske data

SPD iht. EN 61643-31 / ... IEC 61643-31	Type 2 / Klasse II
Max. solcellespænding (U_CPV )	1000 V
Kortslutningsbæreevne (I_SCPV )	1 kA
Mærkeafledestødstrøm (8/20 µs) [(DC+/DC-) --> PE] (I_n )	12,5 kA
Max. afledestødstrøm (8/20 µs) [(DC+/DC-) --> PE] (I_max )	25 kA
Restspænding (U_P )	≤ 4 kV
Kapslingsklasse	IP 65

SPD iht. EN 61643-31 / ... IEC 61643-31	Type 2 / Klasse II
Afleder efter EN 50539-11	Type 2
Energetisk koordinerbar med tilsluttet udstyr (≤ 10 m)	Type 2 + Type 3
Max. solcellespænding (U_CPV )	1000 V
Kortslutningsbæreevne (I_SCPV )	1 kA
Samlet afledestødstrøm (8/20 µs) (I_total )	40 kA
Mærkeafledestødstrøm (8/20 µs) [(DC+/DC-) --> PE] (I_n )	12,5 kA
Max. afledestødstrøm (8/20 µs) [(DC+/DC-) --> PE] (I_max )	25 kA
Restspænding (U_P )	≤ 4 kV
Restspænding ved 5 kA (U_P )	≤ 3,5 kV
Reaktionstid (t_A )	≤ 25 ns
Driftstemperaturområde (T_U )	-35 °C ... +80 °C
Funktions-/fejlvisning	Grøn / rød
Antal porte	1
Tilslutningstværsnit (min.)	2,5 mm² massiv / fintrådet
Tilslutningstværsnit (max.)	0,2 ... 6 mm² massiv / fintrådet
Installationsområde	Udendørs
Kapslingsklasse	IP 65
Udførelse	Med trykkompenserende element
Låg	Transparent med produktlabel
Farve	Grå
Antal kabelindføringer	5x Ø3-7 mm
Kapslingsdimensioner (B x H x D)	130 x 94 x 81 mm
Godkendelser	KEMA

Produkt 900920 blev tilføjet til notesblok.

Gå til notesblok

Produkt 900920 blev lagt I kurven.

Gå til webshoppen

DEHNcube 2 YPV 1100 1M 2S

Generatorforgreningsboks til PV-systemer op til 1100 V DC til beskyttelse af en MPP-indgang og to strenge.
Med overspændingsbeskyttelse og push-in-klemme til indgang og udgang.

1 produkt

artikelnr. 900913 DCU 2 YPV 1100 1M 2S

GTIN 4013364492455, CCT (EU): 85372091, Bruttovægt: 1.59 kg, VPE: 1.00 Pakkestørrelse

billeder

Yderligere information

CAD filer

Generatorforgreningsboks DCU 2 YPV 1100 1M 2S
Generatorforgreningsboks op til 1100 V DC
til beskyttelse af en MPP-indgang og
to strenge i tæthedsklasse IP 65
Fejlvisning
Generatorforgreningsboks i henhold til DIN EN IEC 61439-2
Kan anvendes iht. IEC 60364-7-712
Maksimal PV-spænding: <= 1100 V DC
Nominel afledningsstrøm (8/20) 20 kA
Samlet afledningsstødstrøm: (8/20) 40 kA
Restspænding: <= 4 kV
Kortslutningsbæreevne Iscpv: 10 kA
Mål: 180 x 182 x 111 mm
Kabelindføring: 2x 3-foldet skruetilslutning (2,5 mm² - 6 mm² PV-kabel)
Kabelindføring: 2x M20 (16mm²)

fabrikat: DEHN
Type: DCU 2 YPV 1100 1M 2S
artikelnr.: 900913
eller tilsvarende

Teksniske data

SPD iht. EN 61643-31 / ... IEC 61643-31	Type 2 / Klasse II
Max. solcellespænding (U_CPV )	1100 V
Kortslutningsbæreevne (I_SCPV )	10 kA
Mærkeafledestødstrøm (8/20 µs) [(DC+/DC-) --> PE] (I_n )	20 kA
Max. afledestødstrøm (8/20 µs) [(DC+/DC-) --> PE] (I_max )	40 kA
Restspænding (U_P )	≤ 4 kV
Kapslingsklasse	IP 65

SPD iht. EN 61643-31 / ... IEC 61643-31	Type 2 / Klasse II
Max. solcellespænding (U_CPV )	1100 V
Kortslutningsbæreevne (I_SCPV )	10 kA
Samlet afledestødstrøm (8/20 µs) (I_total )	40 kA
Mærkeafledestødstrøm (8/20 µs) [(DC+/DC-) --> PE] (I_n )	20 kA
Max. afledestødstrøm (8/20 µs) [(DC+/DC-) --> PE] (I_max )	40 kA
Restspænding (U_P )	≤ 4 kV
Mærkelaststrøm (I_L )	40 A
Reaktionstid (t_A )	≤ 25 ns
Driftstemperaturområde (T_U )	-35 °C ... +60 °C
Funktions-/fejlvisning	Grøn / rød
Antal porte	1
Tilslutningstværsnit (9) (min.)	6 mm²
Tilslutningstværsnit (9) (max.)	16 mm²massiv/25 mm² fintrådet
Tilslutningstværsnit (DC+, DC-) (min.)	2,5 mm² fintrådet
Tilslutningstværsnit (DC+, DC-) (max.)	6 mm² fintrådet
Installationsområde	Udendørs
Kapslingsklasse	IP 65
Isolationsspænding (DC) (U_i )	1500 V
Udførelse	Med trykkompenserende element
Låg	Transparent med produktlabel
Farve	Grå
Antal kabelindføringer	2x 3-foldet skruetilslutning
Antal kabelindføringer	2x M20
