DEHNbox

Kombineret lynstrøms- og overspændingsafleder

Lynstrømsbæreevne op til 10 kA (10/350 µs)
Lav restspænding, kan beskytte tilsluttet udstyr
Indsættes i snitflade 0_A – 2 og højere jvf. lynbeskyttelseszonekonceptet

Nem at bruge

Egnet til vægmontage
Hurtig og nem installation pga. fjederklemmeteknologi
Nem eftermontering af overspændingsbeskyttelse

Sikker ved installation og brug

Funktions-/fejlvisning for enkel vedligeholdelse
RJ45-tilslutningsmulighed for Plug & Play
Universel anvendelse op til 1 Gbit

Details

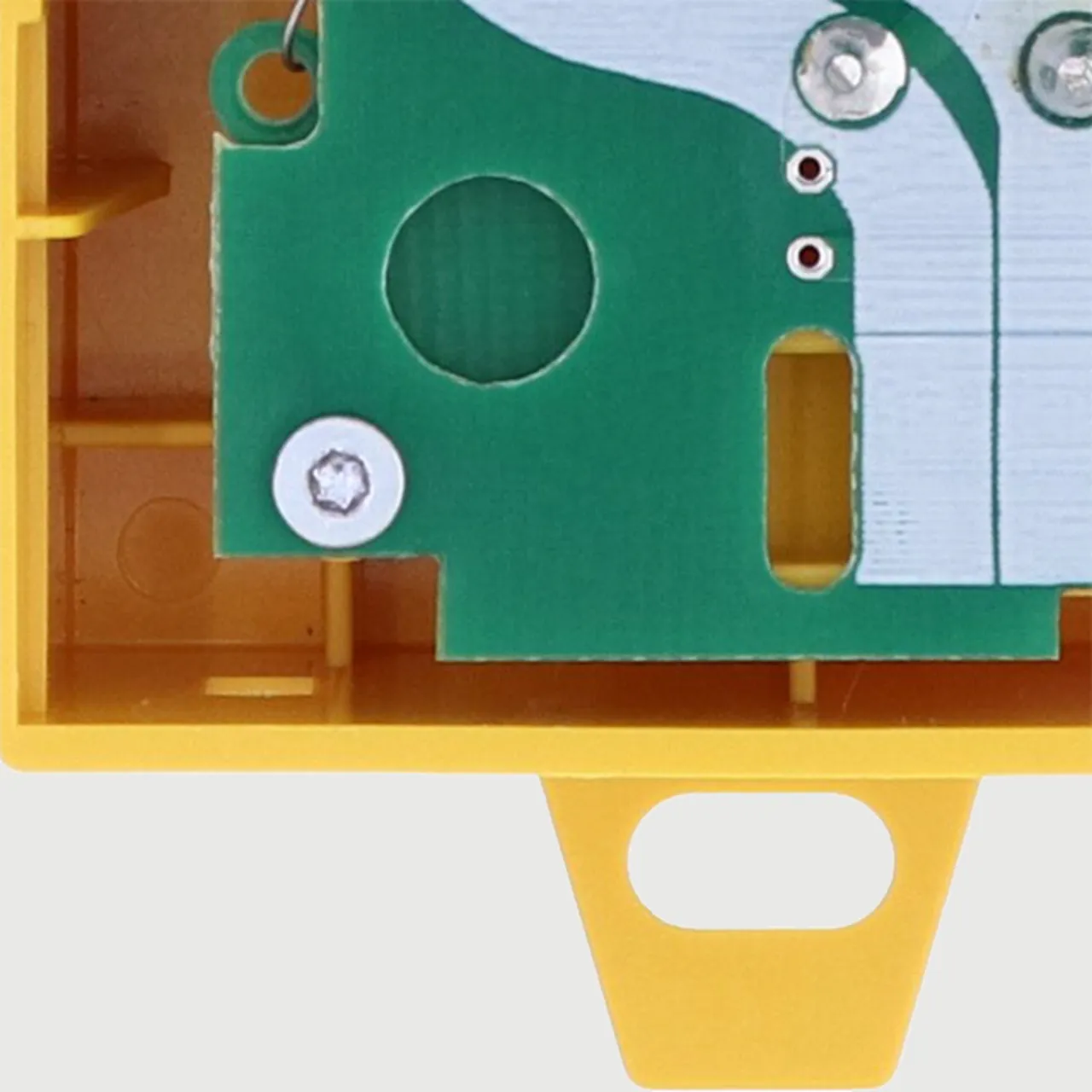

Sammensætning af flere enheder mulig i kapslingen med stikteknik (DBX TC B 180).

lorem ipsum — Sammensætning af flere enheder mulig i kapslingen med stikteknik (DBX TC B 180).

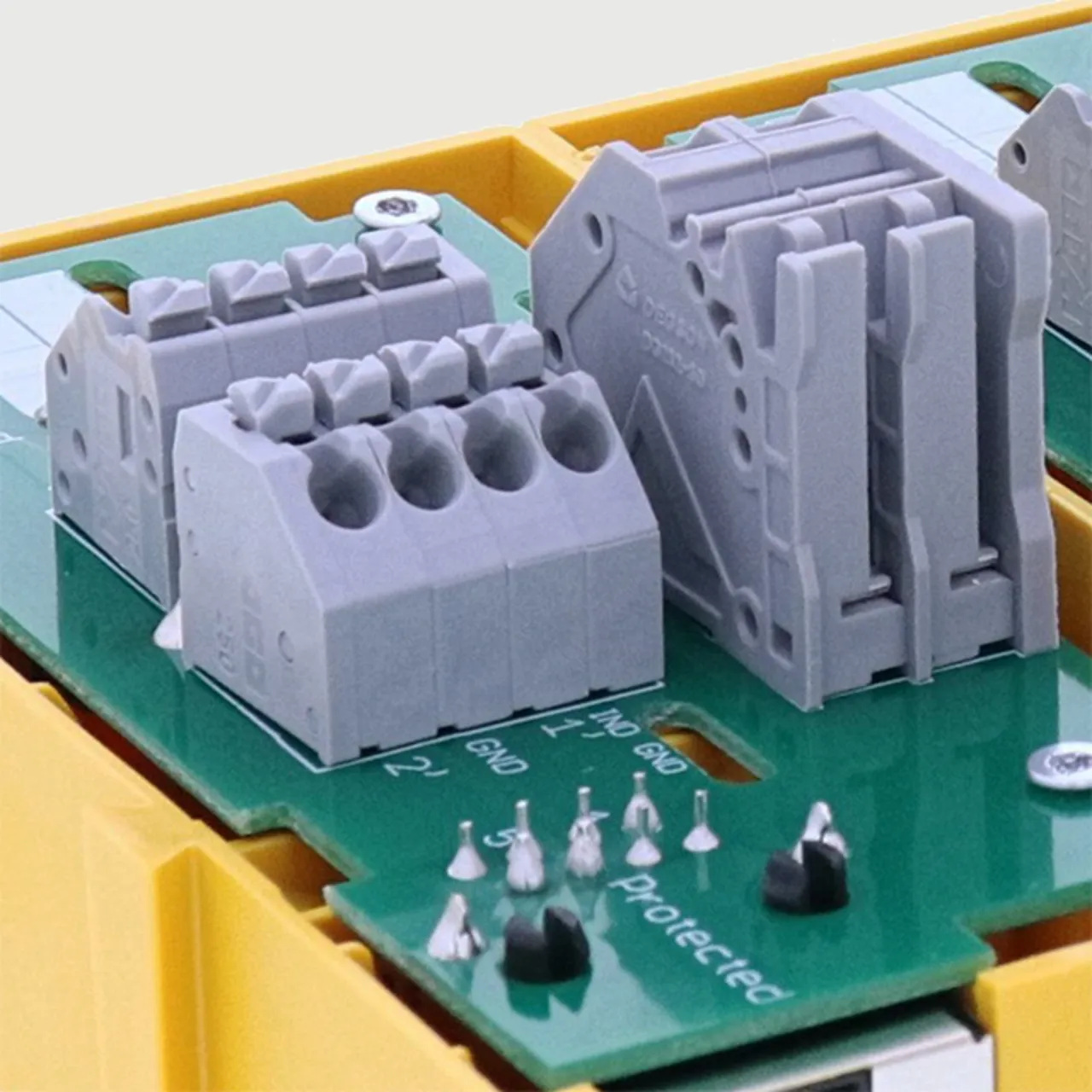

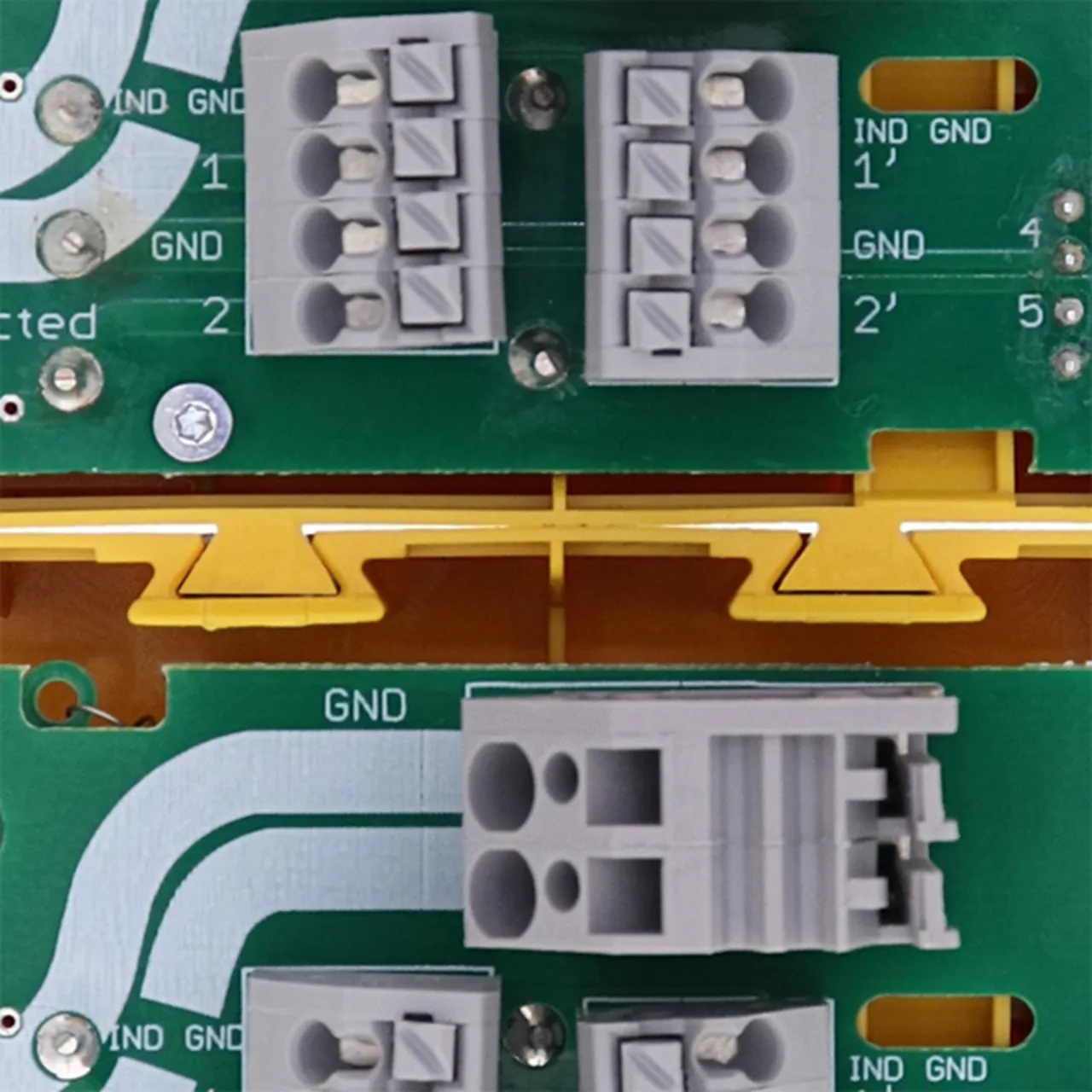

Push-in-klemmer til værktøjsløs og hurtig tilslutning (DBX TC B 180).

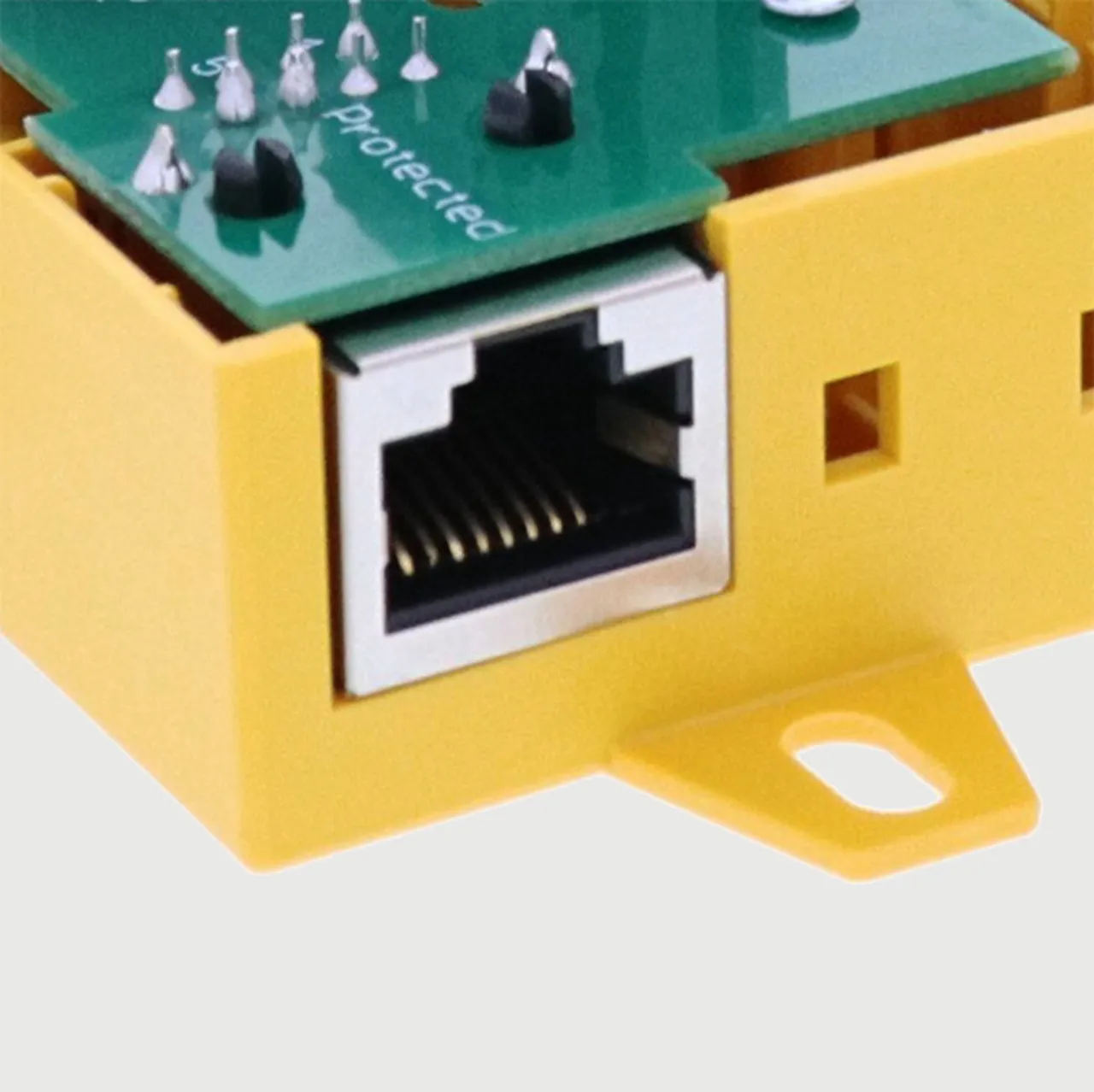

RJ45-bøsning ved udgang til direkte tilslutning i router (DBX TC B 180).

Optisk funktions-/fejlmelding (DBX TC B 180).

Yderligere information

Lignende emner

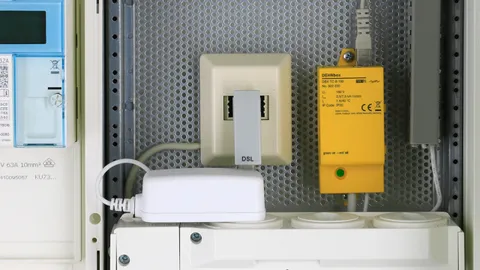

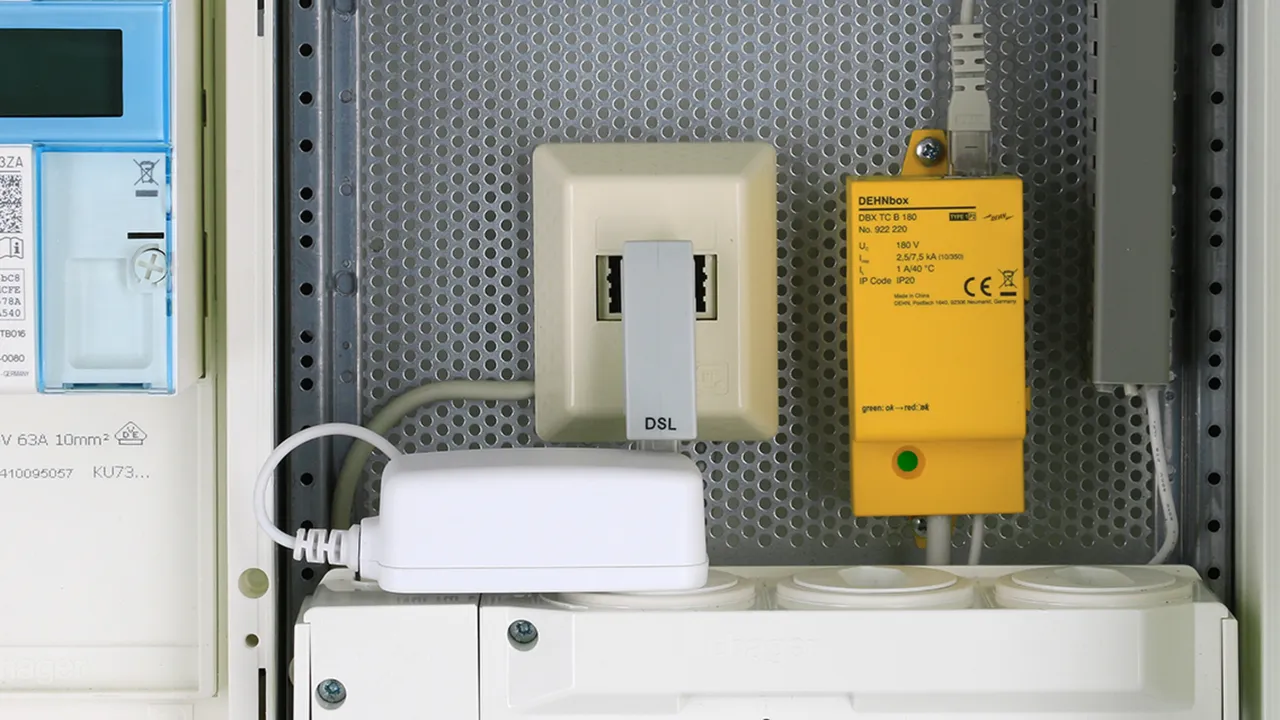

Installationshenvisning med TAE-F-tilslutningsledning

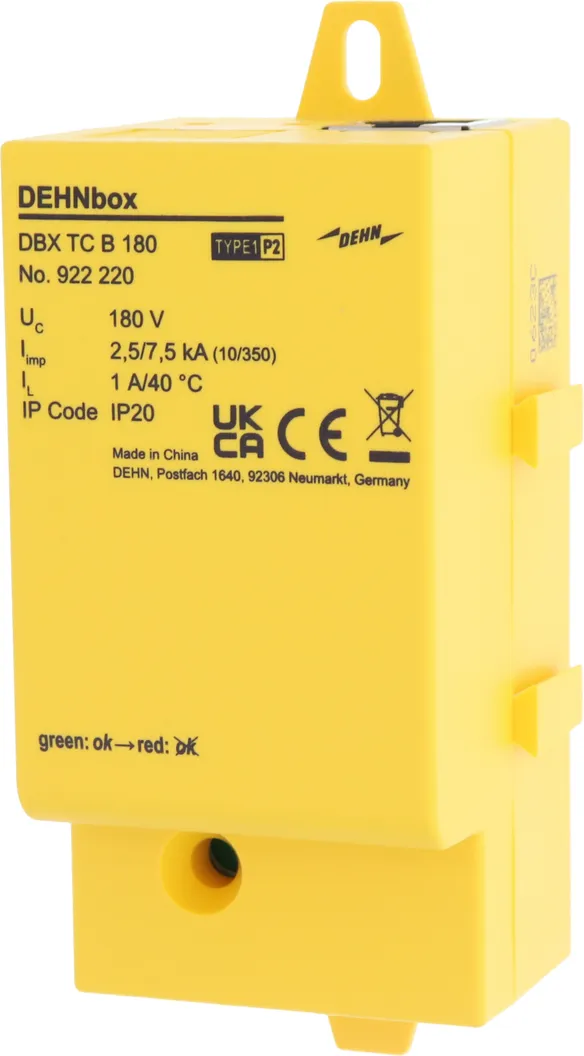

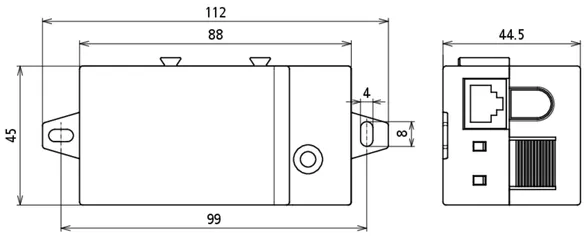

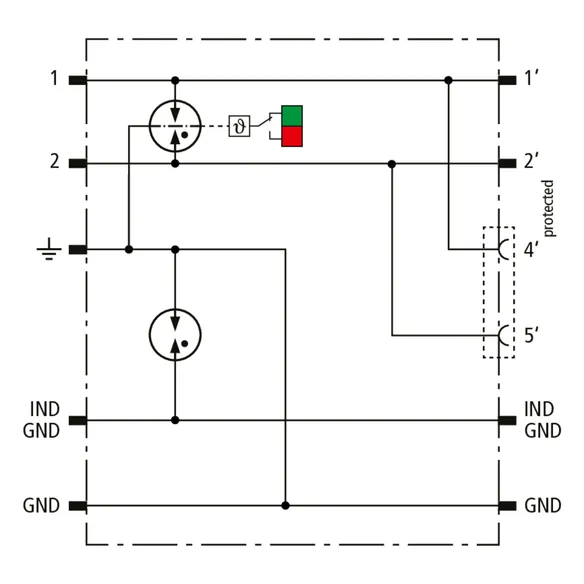

DBX TC B 180

Pladsbesparende kompakt kombiafleder i kunststofkapsling med Push-in-tilslutingsteknik og funktions-/fejlmelding til beskyttelse af et lederpar med balancerede snitflader, særligt til telekommunikations-snitflader som VVDSL og G.fast (op til 1 Gbit/s). Mulighed for direkte eller indirekte jording af skærm. Valfri tilslutning af et lederpar eller et patchkabel på udgangssiden med RJ45-stik.

1 produkt

artikelnr. 922220 DBX TC B 180

GTIN 4013364433953, CCT (EU): 85363030, Bruttovægt: 93.63 g, VPE: 1.00 Pakkestørrelse

forrige

billeder

Yderligere information

CAD filer

Nominel strøm ved 40 °C: 1 A
D1 samlet lynstødstrøm (10/350 µs): 7,5 kA
C2 samlet mærkeafledestødstrøm (8/20 µs): 20 kA

fabrikat: DEHN
Type: DBX TC B 180
artikelnr.: 922220
eller tilsvarende

Certificater

Teksniske data

Aflederklasse	L
Max. driftsspænding DC (U_C )	180 V
Nominel strøm ved 40 °C (I_L )	1 A
D1 samlet lynstødstrøm (10/350 µs) ( I_imp )	7,5 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) ( I_n )	20 kA
Serieimpedans per leder	0 ohm
Grænsefrekvens leder-leder (100 ohm) (f_G )	425 MHz

Aflederklasse	L
Impulskategori	D1, C1, C2, C3, B2
Mærkespænding (U_N )	180 V
Max. driftsspænding DC (U_C )	180 V
Max. driftsspænding AC (U_C )	127 V
Nominel strøm ved 40 °C (I_L )	1 A
D1 samlet lynstødstrøm (10/350 µs) ( I_imp )	7,5 kA
D1 lynstødstrøm (10/350 µs) per leder ( I_imp )	2,5 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) ( I_n )	20 kA
C2 mærkeafledestødstrøm (8/20 µs) per leder ( I_n )	10 kA
Restspænding leder-leder ved In C2 (U_p )	≤ 900 V
Restspænding leder-PG ved I_nC2 (U_p )	≤ 650 V
Restspænding leder-leder ved 1 kV/µs C3 (U_p )	≤ 620 V
Restspænding leder-PG ved 1 kV/µs C3 (U_p )	≤ 550 V
Serieimpedans per leder	0 ohm
Grænsefrekvens leder-leder (100 ohm) (f_G )	425 MHz
Kapacitet leder-leder (C)	≤ 10 pF
Kapacitet leder-PG (C)	≤ 20 pF
Driftstemperaturområde (T_U )	-25 °C ... +80 °C
Funktions-/fejlvisning	Grøn / rød
Kapslingsklasse	IP 20
Tilslutningstværsnit, massiv	0,2-1,5 mm²
Tilslutningstværsnit, fintrådet	0,25-1,5 mm²
Tilslutningstværsnit af jordingsklemme	0,08-4 mm²
Kapslingsmateriale	Polyamid PA 6,6
Tilslutning (indgang)	Push-in
Tilslutning (udgang)	Push-in / RJ45
Farve	Gul
Prøvestandarder	IEC 61643-21 / EN 61643-21

Produkt 922220 blev tilføjet til notesblok.

Gå til notesblok

Produkt 922220 blev lagt I kurven.

Gå til webshoppen

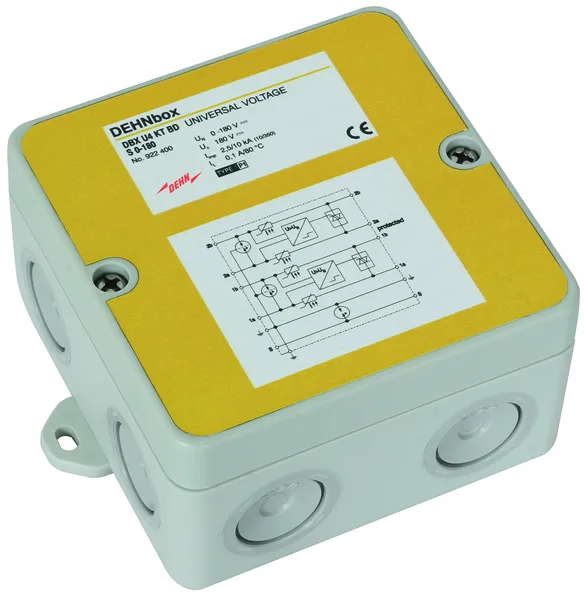

DBX U4 KT BD S 0-180

Kompakt kombiafleder i kunststofkapsling med actiVsense-teknologi til beskyttelse af to lederpar med ens eller forskellig signalspænding i balancerede snitflader med galvanisk adskillelse og direkte eller indirekte jordforbindelse af skærm.

1 produkt

artikelnr. 922400 DBX U4 KT BD S 0-180

GTIN 4013364137349, CCT (EU): 85363010, Bruttovægt: 251.70 g, VPE: 1.00 Pakkestørrelse

billeder

Yderligere information

CAD filer

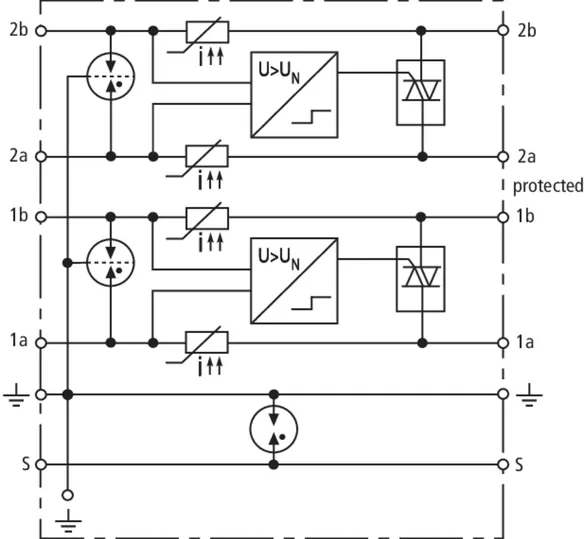

Kompakt kombiafleder DEHNbox DBX U4 KT BD S 0-180
Universel lynstrøms- og overspændingsafleder,
i aflederklasse type 1/P1 med actiVsense-
teknologi til automatisk registrering af
driftsspændingen og optimal tilpasning
af beskyttelsesniveauet, testet iht. EN 61643-21 og
energetisk koordineret iht. IEC 61643-22 til
beskyttelse af to lederpar til symmetriske
grænseflader med galvanisk adskillelse, enten
direkte eller indirekte skærmjording.
Driftsspænding UN: 0-180 V
Tilladt overlejret signalspænding: ≤ +/- 5 V
Mærkestrøm (svarende til maks. kortslutningsstrøm): 100 mA
D1 samlet lynstødstrøm (10/350 µs): 10 kA
C2 samlet mærkeafledestødstrøm (8/20 µs): 20 kA

fabrikat: DEHN
Type: DBX U4 KT BD S 0-180
artikelnr.: 922400
eller tilsvarende

Certificater

Teksniske data

Aflederklasse	M
Max. driftsspænding DC (U_C )	180 V
Tilladt overlejret signalspænding (U_Signal )	≤ +/- 5 V
Grænsefrekvens leder-leder (U_signal,balanceret 100 ohm) (f_G )	50 MHz
Mærkestrøm (svarende til maks. kortslutningsstrøm) (I_L )	100 mA
D1 samlet lynstødstrøm (10/350 µs) ( I_imp )	10 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) ( I_n )	20 kA
Serieimpedans per leder	≤ 9 ohm; typisk 7,9 ohm
Dimensioner (L x B x H)	93 x 93 x 55 mm

Aflederklasse	M
Mærkespænding (U_N )	0-180 V
Mærkespændingsfrekvens (f_UN )	0-400 Hz
Max. driftsspænding DC (U_C )	180 V
Tilladt overlejret signalspænding (U_Signal )	≤ +/- 5 V
Grænsefrekvens leder-leder (U_signal,balanceret 100 ohm) (f_G )	50 MHz
Mærkestrøm (svarende til maks. kortslutningsstrøm) (I_L )	100 mA
D1 samlet lynstødstrøm (10/350 µs) ( I_imp )	10 kA
D1 lynstødstrøm (10/350 µs) per leder ( I_imp )	2,5 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) ( I_n )	20 kA
C2 mærkeafledestødstrøm (8/20 µs) per leder ( I_n )	10 kA

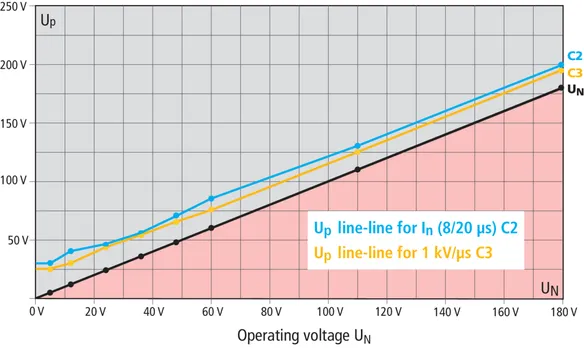

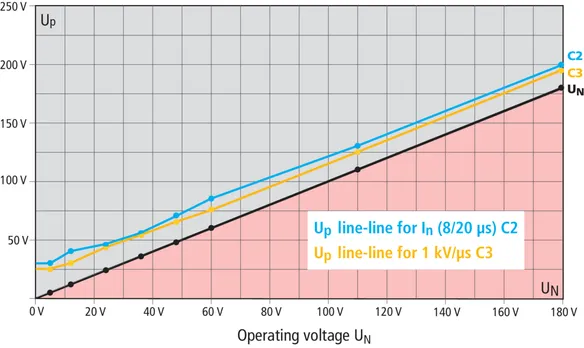

Restspænding leder-leder ved In C2 (U_p )	Se diagram, linie C2
Restspænding leder-leder ved 1 kV/µs C3 (U_p )	Se diagram, linie C3
Restspænding leder-leder ved I_impD1 (U_p )	≤ U_N + 50 V
Restspænding leder-PG ved D1/C2/C3 (U_P )	≤ 550 V
Serieimpedans per leder	≤ 9 ohm; typisk 7,9 ohm
Kapacitet leder-leder (C)	≤ 80 pF
Kapacitet leder-PG (C)	≤ 70 pF
Driftstemperaturområde (T_U )	-25 °C ... +40 °C
Kapslingsklasse	IP 65
Tilslutningstværsnit af signalledere	0,08-1,5 mm²
Tilslutningstværsnit af jordingsklemme	2,5-4 mm²
Dimensioner (L x B x H)	93 x 93 x 55 mm
Kapslingsmateriale	Polykarbonat
Farve	Grå
Prøvestandarder	IEC 61643-21 / EN 61643-21
