BLITZDUCTOR XTU – Beskyttelsesmoduler med RFID-LifeCheck

Kombineret lynstrøms- og overspændingsafleder

Højeste afledeevne for balancerede snitflader
Kan føre lynstrømme op til 10 kA (10/350 µs)
Indsættes i snitflade 0_A – 2 og højere jvf. lynbeskyttelseszonekonceptet

Med actiVsense-teknologi

Opfanger automatisk nyttesignalet driftsspænding fra 0 til 180 V
Tilpasser automatisk beskyttelsesniveauet optimalt efter signalspændingen
Mulighed for beskyttelse af tilsluttet udstyr gennem tilpasset beskyttelsesniveau
En afledertype til to forskellige transmissionssnitflader

Integreret RFID-LifeCheck-overvågning

Mulighed for kontrol af aflederen uden at afbryde driften
Registrerer forestående overbelastning, inden aflederen svigter
Høj driftssikkerhed som følge af præventiv udskiftning af afledere

Afleder bestående af beskyttelsesmodul og basisdel

Til DIN-skinnemontering med standardbasisdel
Let udskifting af beskyttelsesmodul
Vibrations- og stødtestet for sikker drift
To universelle basisdele med eller uden signalfrakobling

Details

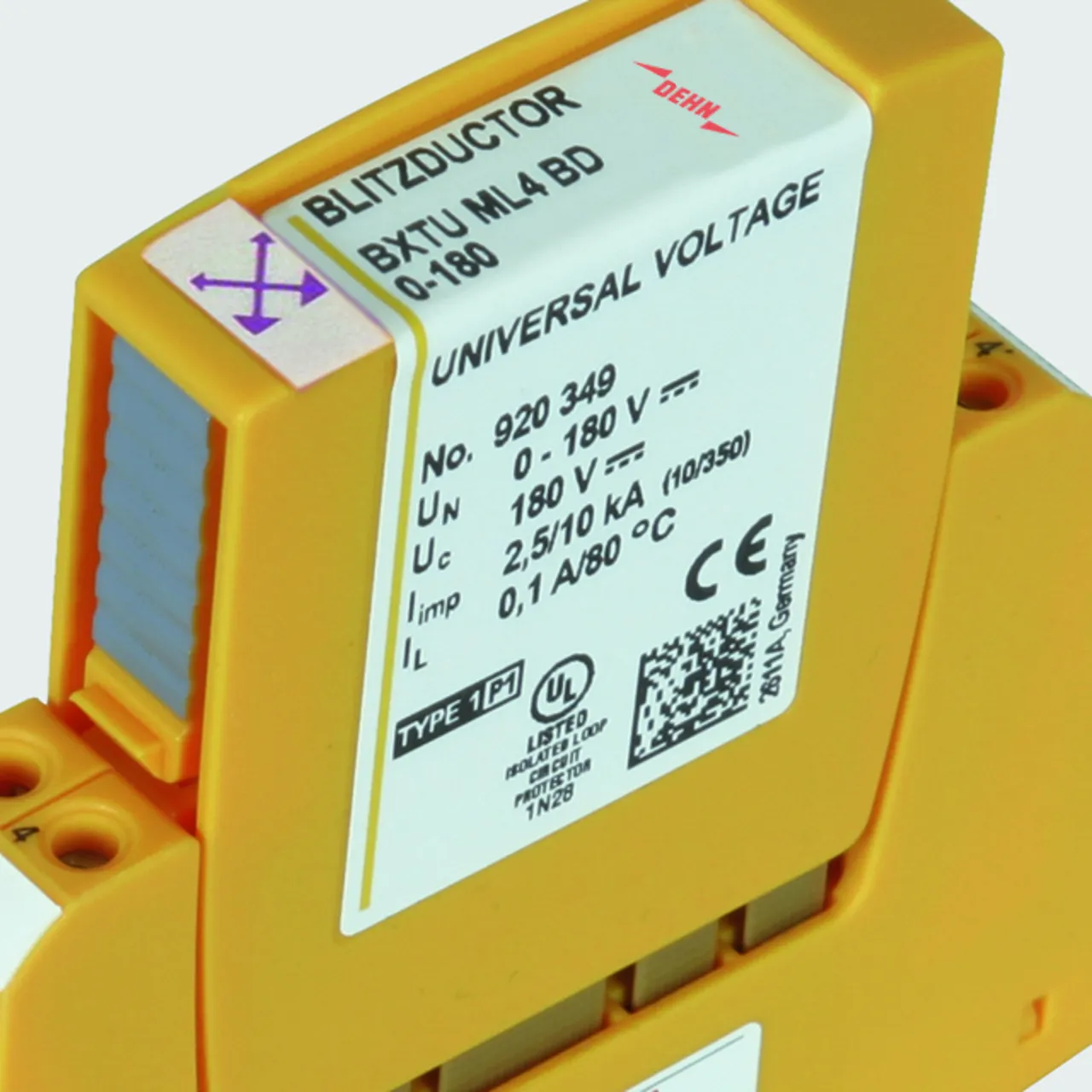

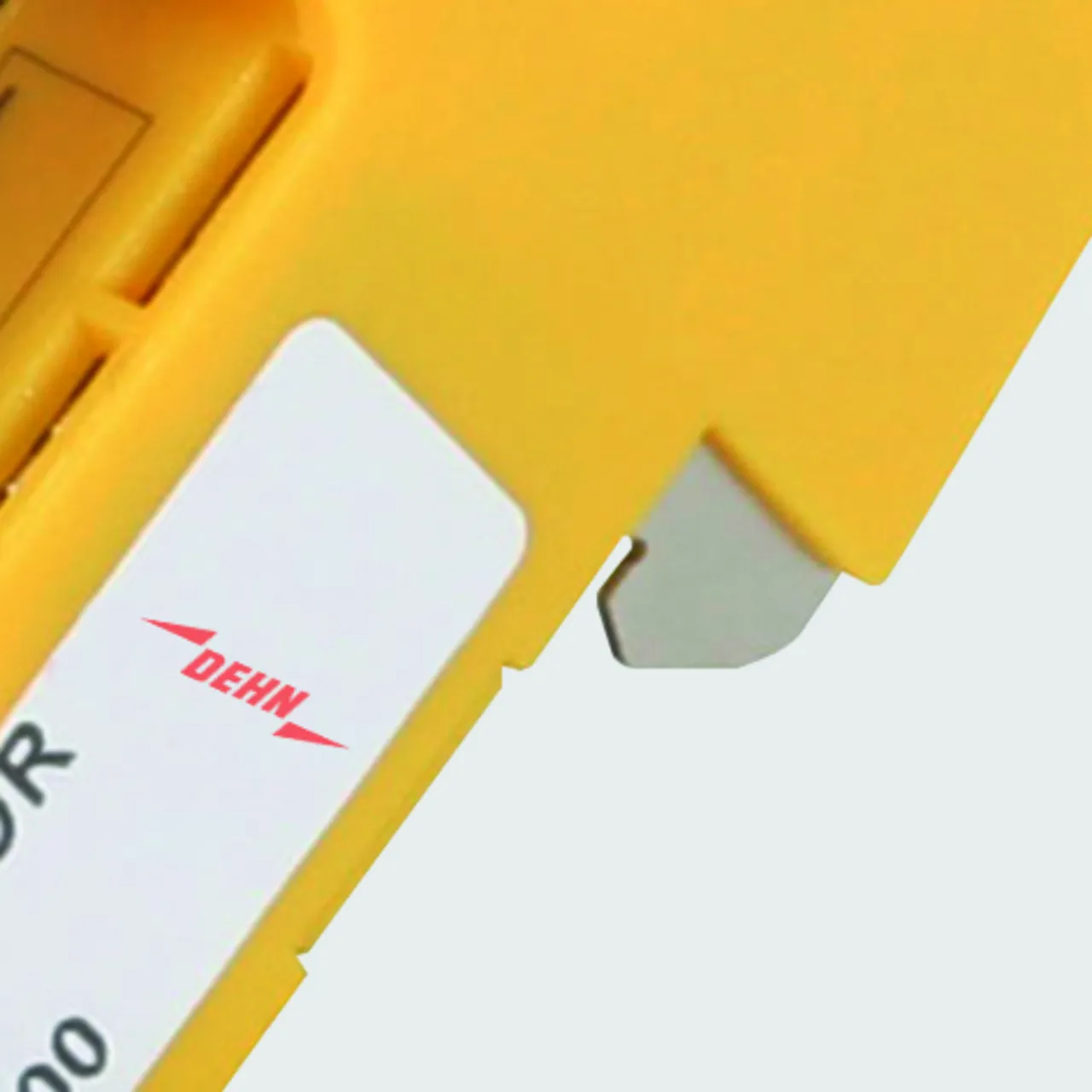

DIN-skinnemontering med integreret jordforbindelse.

lorem ipsum — DIN-skinnemontering med integreret jordforbindelse.

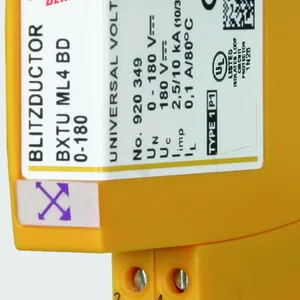

Integreret LifeCheck-funktion tillader hurtig kontrol af aflederen iht. overbelastning for at sikre høj tilgængelighed i strømkredsen.

Optimalt tilpasset beskyttelsesniveau med integreret actiVsense-teknologi til beskyttelse af tilpasset udstyr.

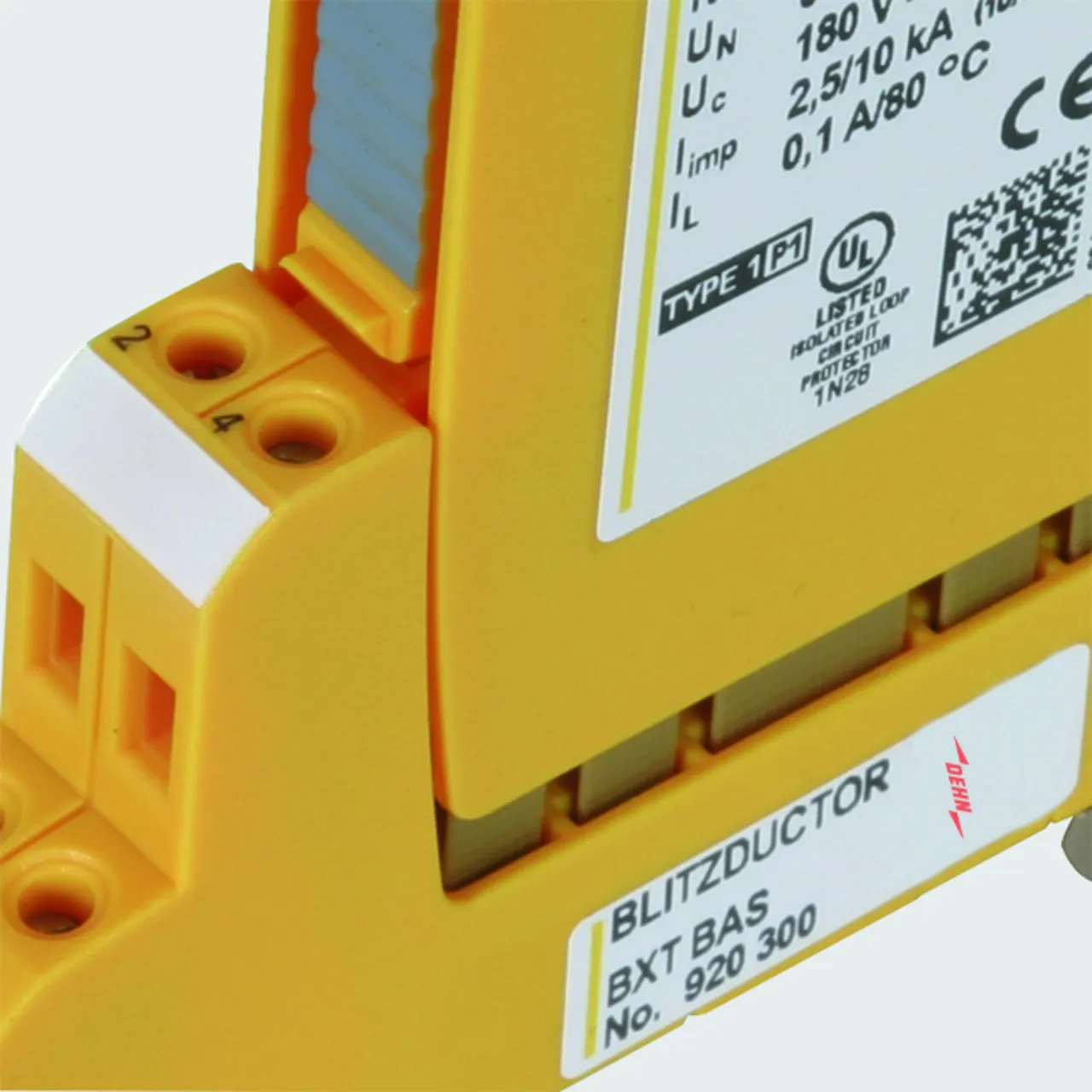

Vibrations- og stødsikker opdelt afleder bestående af beskyttelsesmodul og basisdel.

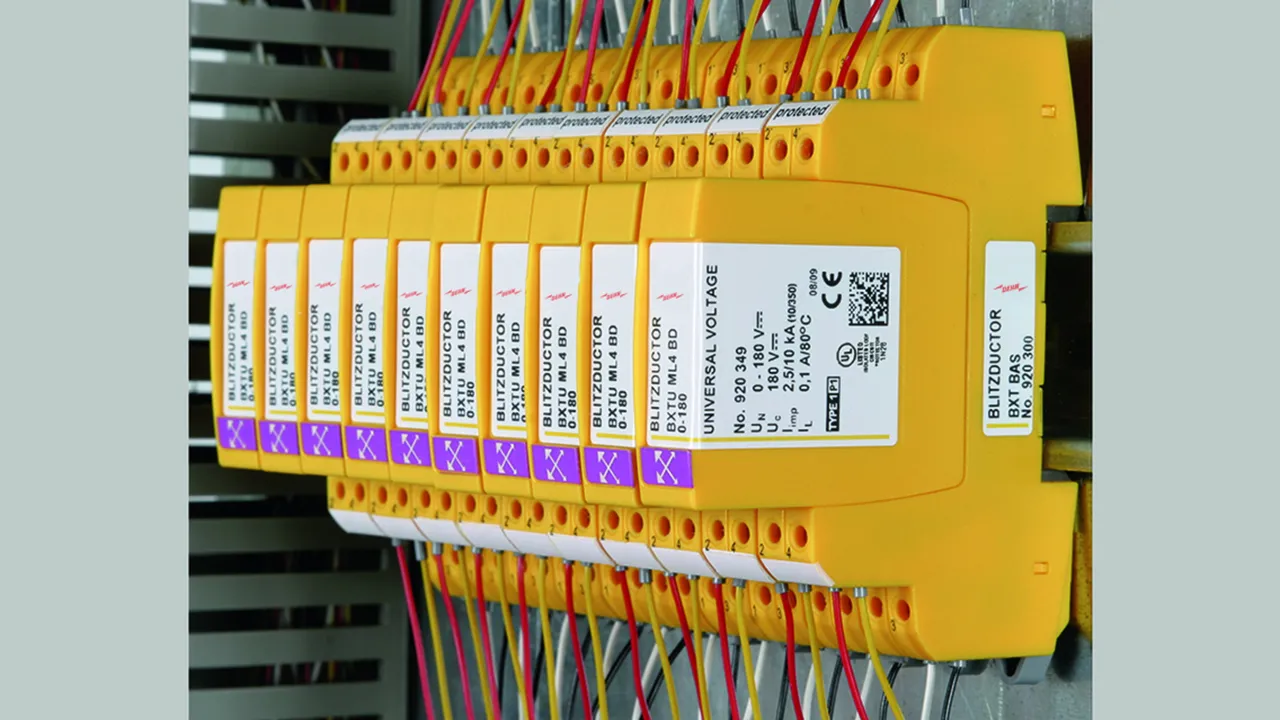

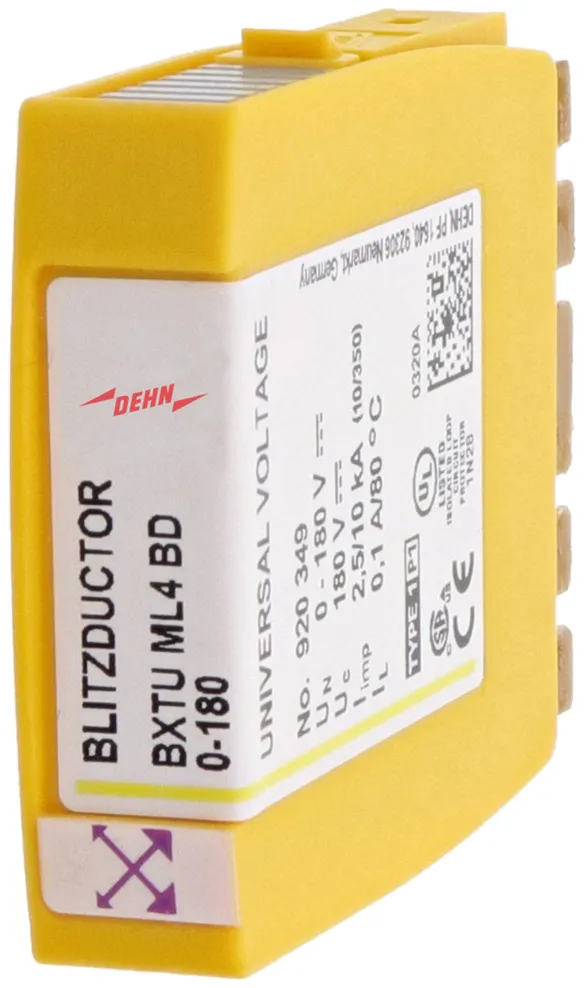

BXTU ML4 BD 0-180

Pladsbesparende kombiafledermodul med actiVsense-teknologi og RFID-LifeCheck til beskyttelse af to lederpar med samme eller forskellige driftsspændinger i balancerede snitflader med galvanisk adskillelse. Nyttesignalets driftsspænding opfanges automatisk, og beskyttelsen optimeres herefter.

1 produkt

artikelnr. 920349 BXTU ML4 BD 0-180

GTIN 4013364126404, CCT (EU): 85363010, Bruttovægt: 32.30 g, VPE: 1.00 Pakkestørrelse

billeder

Yderligere information

CAD filer

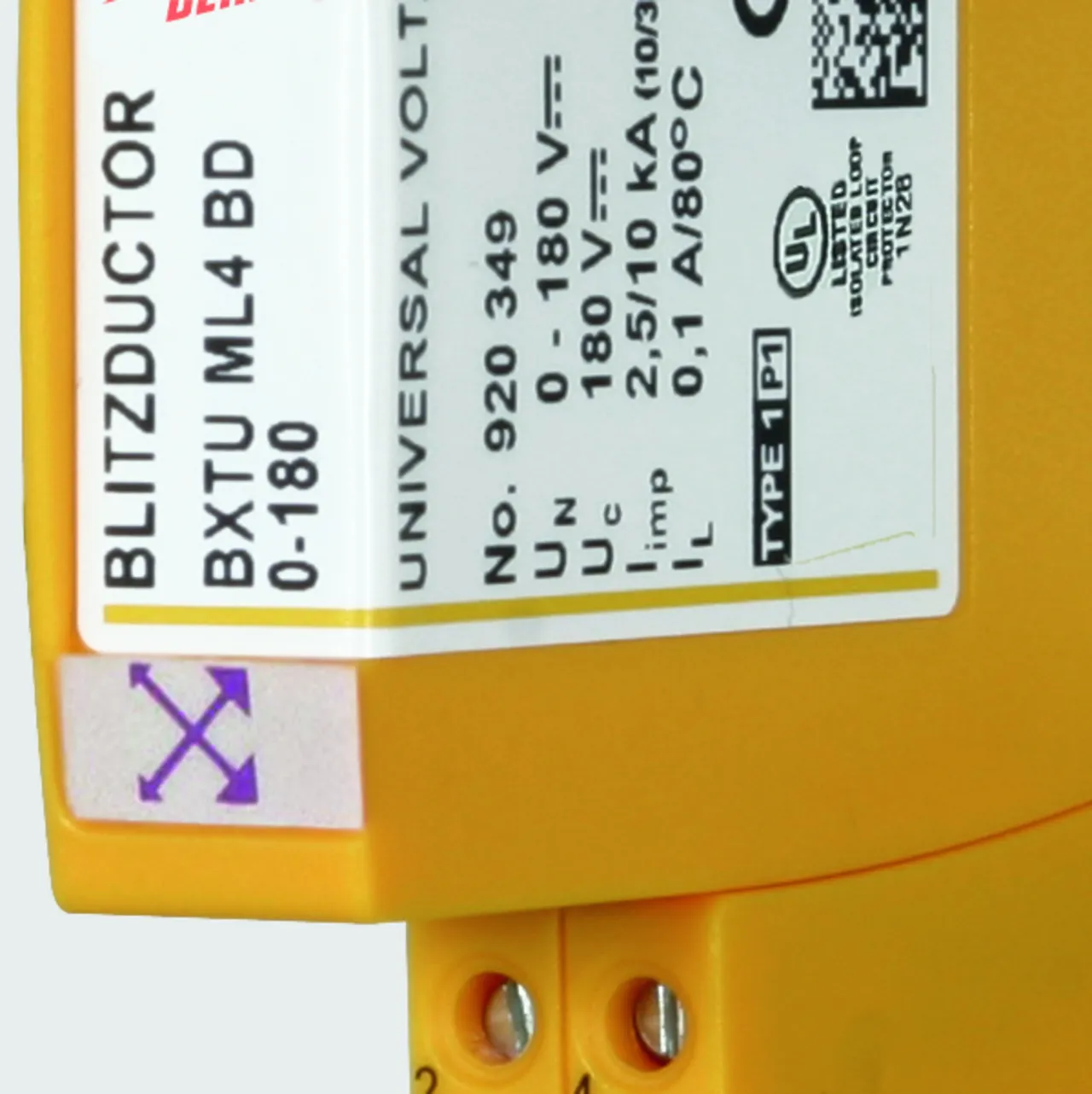

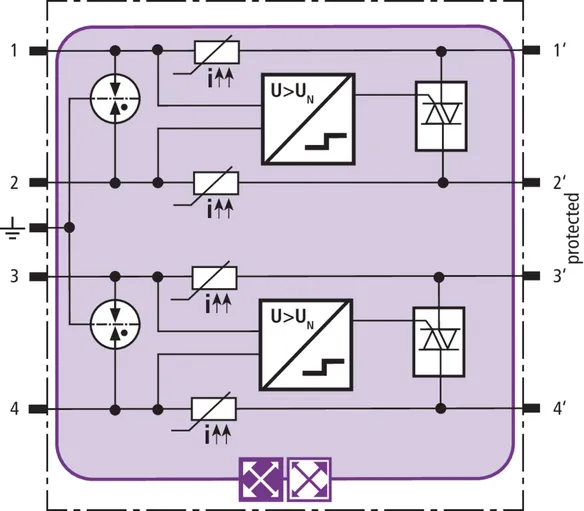

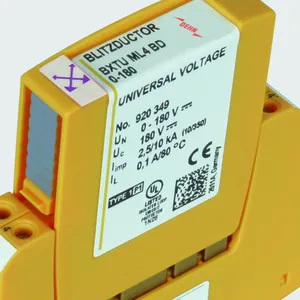

Beskyttelsesmodul BLITZDUCTOR XTU BXTU ML4 BD 0-180
Kombiafleder-beskyttelsesmodul i aflederklasse type 1/P1 med actiVsense-teknologi
til automatisk registrering af driftsspændingen
og optimal tilpasning af beskyttelsesniveauet, testet iht. EN 61643-21
og energikoordination iht. IEC 61643-22 til beskyttelse af to lederpar
til symmetriske grænseflader med galvanisk adskillelse.
Med integreret LifeCheck til berøringsfri aflederkontrol.
Kan sættes i basisdel BXT BAS/BSP BAS 4.
Driftsfrekvens: 0-400 Hz
Overlejret signalspænding: ≤ +/- 5 V
Mærkestrøm ved 80 °C (tilsvarende max. kortslutningsstrøm): 100 mA
D1 samlet lynstødstrøm (10/350 µs): 10 kA

fabrikat: DEHN
Type: BXTU ML4 BD 0-180
artikelnr.: 920349
eller tilsvarende

Certificater

Teksniske data

Aflederklasse	M
Afledermærkespænding DC (U_C )	180 V
Overlejret signalspænding (U_signal )	≤ +/- 5 V
Grænsefrekvens leder-leder (U_signal,balanceret 100 ohm) (f_G )	50 MHz
Mærkestrøm ved 80 °C (tilsvarende max. kortslutningsstrøm) (I_L )	100 mA
D1 samlet lynstødstrøm (10/350 µs) (I_imp )	10 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) (I_n )	20 kA
Serieimpedans per leder	≤ 10 Ohm; typisk 7,5 ohm
Godkendelser	CSA, UL 497B, SIL
*⁾ Find mere information på www.desitek.dk

Aflederklasse	M
Aflederovervågning	LifeCheck
Mærkespænding (U_N )	0-180 V
Driftsfrekvens (f_UN )	0-400 Hz
Afledermærkespænding DC (U_C )	180 V
Afledermærkespænding AC (U_C )	127 V
Overlejret signalspænding (U_signal )	≤ +/- 5 V
Grænsefrekvens leder-leder (U_signal,balanceret 100 ohm) (f_G )	50 MHz
Mærkestrøm ved 80 °C (tilsvarende max. kortslutningsstrøm) (I_L )	100 mA
D1 samlet lynstødstrøm (10/350 µs) (I_imp )	10 kA
D1 lynstødstrøm (10/350 µs) per leder (I_imp )	2,5 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) (I_n )	20 kA
C2 mærkeafledestødstrøm (8/20 µs) per leder (I_n )	10 kA

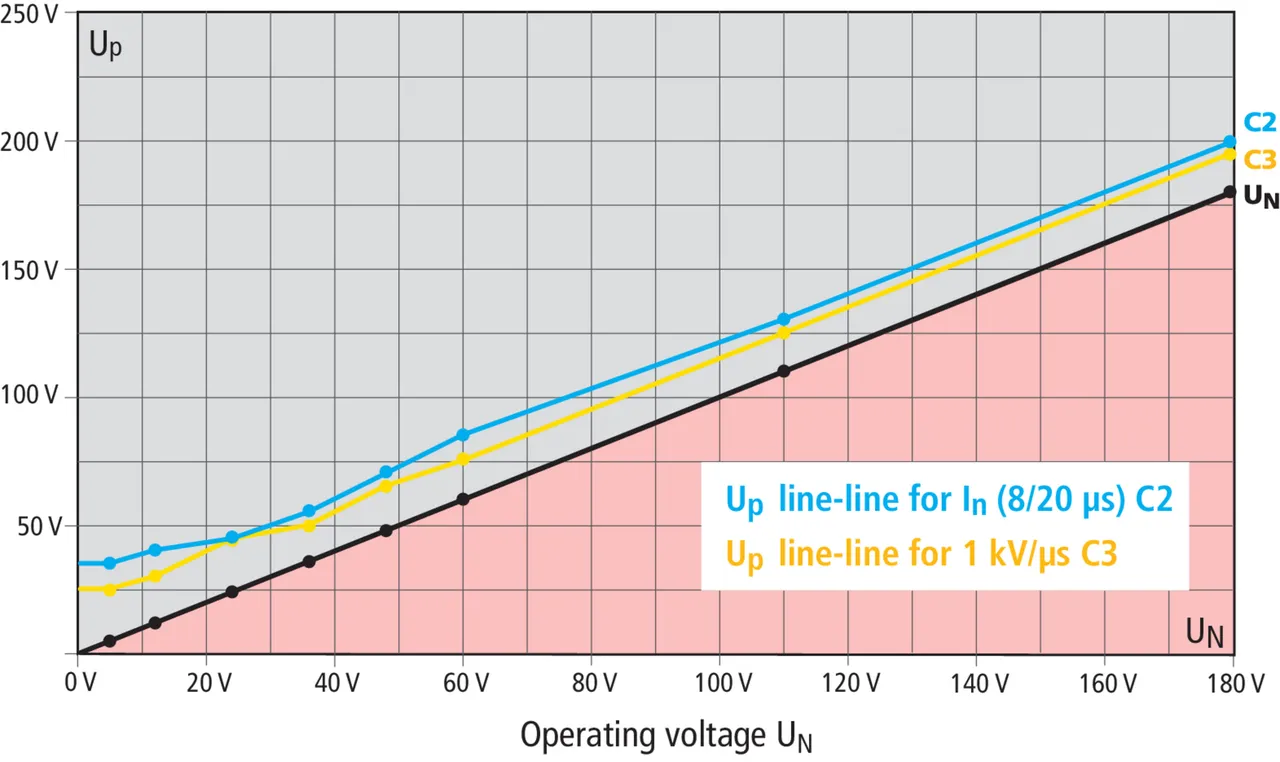

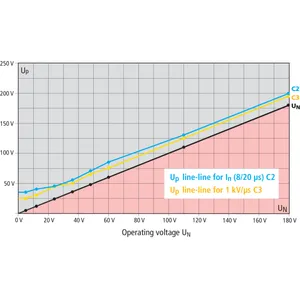

Restspænding leder-leder ved I_nC2 (U_P )	Se diagram, leder C2
Restspænding leder-leder ved 1 kV/µs C3 (U_P )	Se diagram, leder C3
Restspænding leder-leder ved I_impD1 (U_P )	≤ U_N+ 53 V
Restspænding leder-PG ved C2/C3/D1 (U_P )	≤ 550 V
Serieimpedans per leder	≤ 10 Ohm; typisk 7,5 ohm
Kapacitet leder-leder (C)	≤ 80 pF
Kapacitet leder-PG (C)	≤ 16 pF
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Kapslingsklasse	IP 20
Stikbar i	Basisdel BXT BAS / BSP BAS 4
Jording via	Basisdel BXT BAS / BSP BAS 4
Kapslingsmateriale	Polyamid PA 6,6
Farve	Gul
Prøvestandarder	IEC 61643-21 / EN 61643-21
Godkendelser	CSA, UL 497B, SIL
SIL-klassifisering	Op til SIL3 *⁾
*⁾ Find mere information på www.desitek.dk

Produkt 920349 blev tilføjet til notesblok.

Gå til notesblok

Produkt 920349 blev lagt I kurven.

Gå til webshoppen

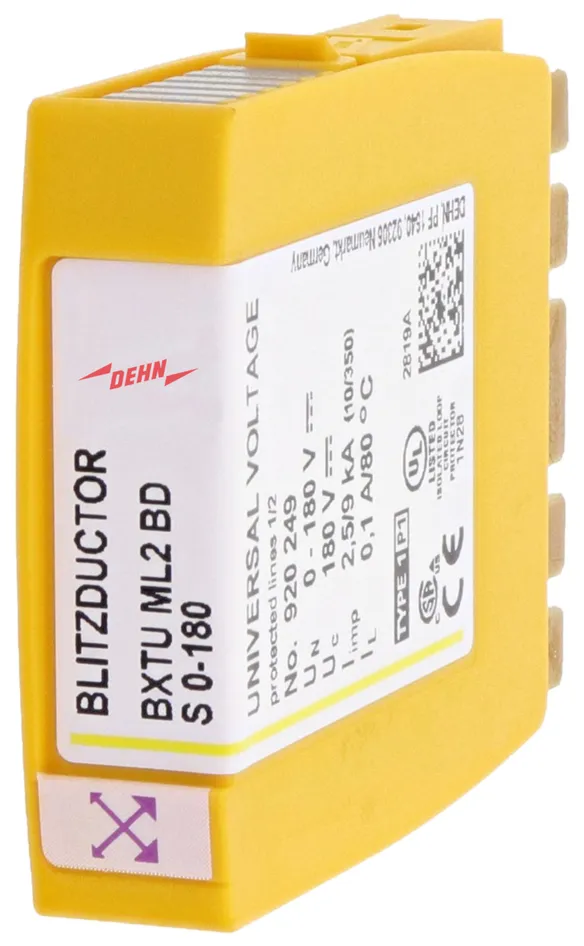

BXTU ML2 BD S 0-180

Pladsbesparende kombiafledermodul med actiVsense-teknologi og RFID-LifeCheck til beskyttelse af et lederpar med direkte eller indirekte jordforbindelse af skærm. Nyttesignalets driftsspænding opfanges automatisk, og beskyttelsen optimeres herefter.

1 produkt

artikelnr. 920249 BXTU ML2 BD S 0-180

GTIN 4013364127845, CCT (EU): 85363010, Bruttovægt: 29.60 g, VPE: 1.00 Pakkestørrelse

billeder

Yderligere information

CAD filer

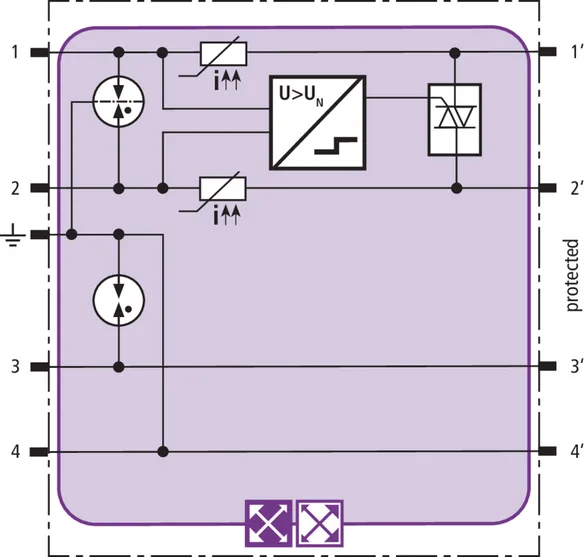

Beskyttelsesmodul BLITZDUCTOR XTU BXTU ML2 BD S 0-180
Kombiafleder-beskyttelsesmodul i aflederklasse type 1/P1
med actiVsense-teknologi til automatisk registrering af driftsspændingen
og optimal tilpasning af beskyttelsesniveauet. Testet iht. EN 61643-21
og energikoordination iht. IEC 61643-22 til beskyttelse af et lederpar
til symmetriske grænseflader med galvanisk adskillelse,
enten direkte eller indirekte skærmjording.
Med integreret LifeCheck til berøringsfri aflederkontrol.
Kan sættes i basisdel BXT BAS/BSP BAS 4.
Driftsfrekvens: 0-400 Hz
Overlejret signalspænding: ≤ +/- 5 V
Mærkestrøm ved 80 °C (tilsvarende max. kortslutningsstrøm): 100 mA
D1 samlet lynstødstrøm (10/350 µs): 9 kA

fabrikat: DEHN
Type: BXTU ML2 BD S 0-180
artikelnr.: 920249
eller tilsvarende

Certificater

Teksniske data

Aflederklasse	M
Afledermærkespænding DC (U_C )	180 V
Overlejret signalspænding (U_signal )	≤ +/- 5 V
Grænsefrekvens leder-leder (U_signal,balanceret 100 ohm) (f_G )	50 MHz
Mærkestrøm ved 80 °C (tilsvarende max. kortslutningsstrøm) (I_L )	100 mA
D1 samlet lynstødstrøm (10/350 µs) (I_imp )	9 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) (I_n )	20 kA
Serieimpedans per leder	≤ 10 Ohm; typisk 7,5 ohm
Godkendelser	CSA, UL 497B, SIL
*⁾ Find mere information på www.desitek.dk

Aflederklasse	M
Aflederovervågning	LifeCheck
Mærkespænding (U_N )	0-180 V
Driftsfrekvens (f_UN )	0-400 Hz
Afledermærkespænding DC (U_C )	180 V
Afledermærkespænding AC (U_C )	127 V
Overlejret signalspænding (U_signal )	≤ +/- 5 V
Grænsefrekvens leder-leder (U_signal,balanceret 100 ohm) (f_G )	50 MHz
Mærkestrøm ved 80 °C (tilsvarende max. kortslutningsstrøm) (I_L )	100 mA
D1 samlet lynstødstrøm (10/350 µs) (I_imp )	9 kA
D1 lynstødstrøm (10/350 µs) per leder (I_imp )	2,5 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) (I_n )	20 kA
C2 mærkeafledestødstrøm (8/20 µs) per leder (I_n )	10 kA

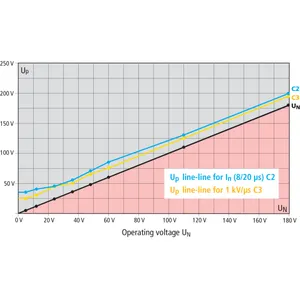

Restspænding leder-leder ved I_nC2 (U_P )	Se diagram, leder C2
Restspænding leder-leder ved 1 kV/µs C3 (U_P )	Se diagram, leder C3
Restspænding leder-leder ved I_impD1 (U_P )	≤ U_N+ 53 V
Restspænding leder-PG ved C2/C3/D1 (U_P )	≤ 550 V
Serieimpedans per leder	≤ 10 Ohm; typisk 7,5 ohm
Kapacitet leder-leder (C)	≤ 80 pF
Kapacitet leder-PG (C)	≤ 25 pF
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Kapslingsklasse	IP 20
Stikbar i	Basisdel BXT BAS / BSP BAS 4
Jording via	Basisdel BXT BAS / BSP BAS 4
Kapslingsmateriale	Polyamid PA 6,6
Farve	Gul
Prøvestandarder	IEC 61643-21 / EN 61643-21
Godkendelser	CSA, UL 497B, SIL
SIL-klassifisering	Op til SIL3 *⁾
*⁾ Find mere information på www.desitek.dk
