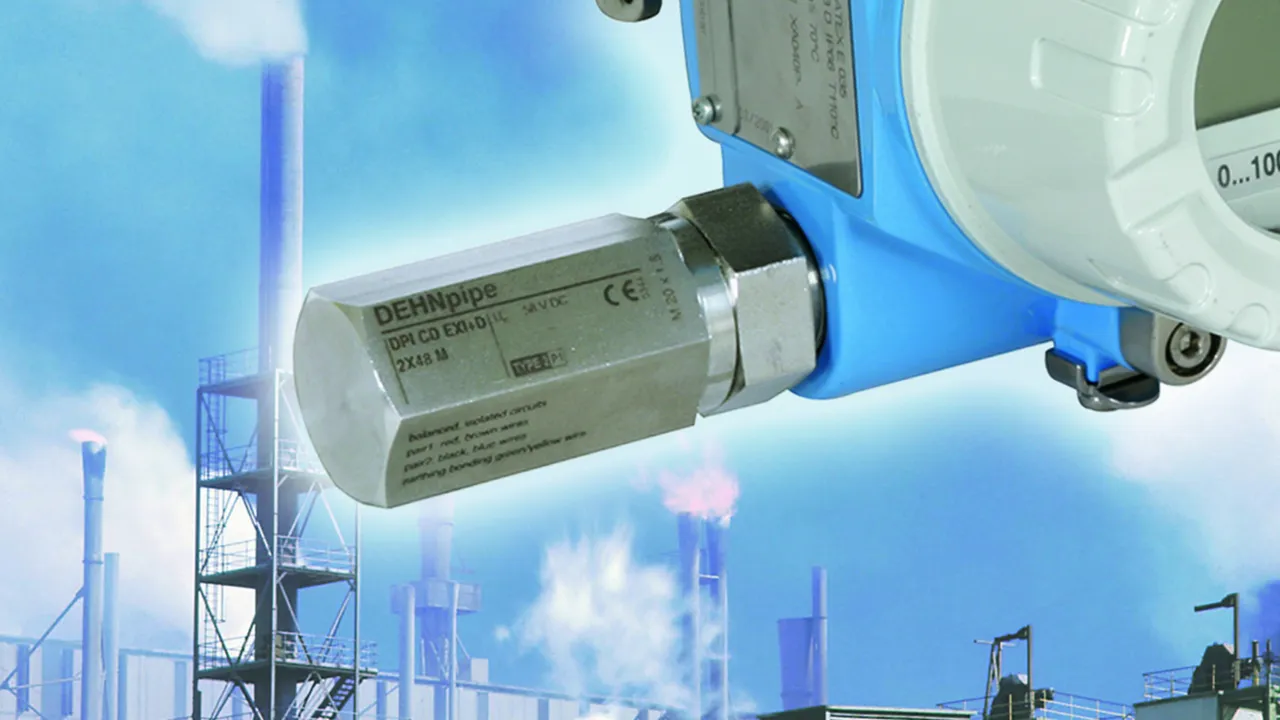

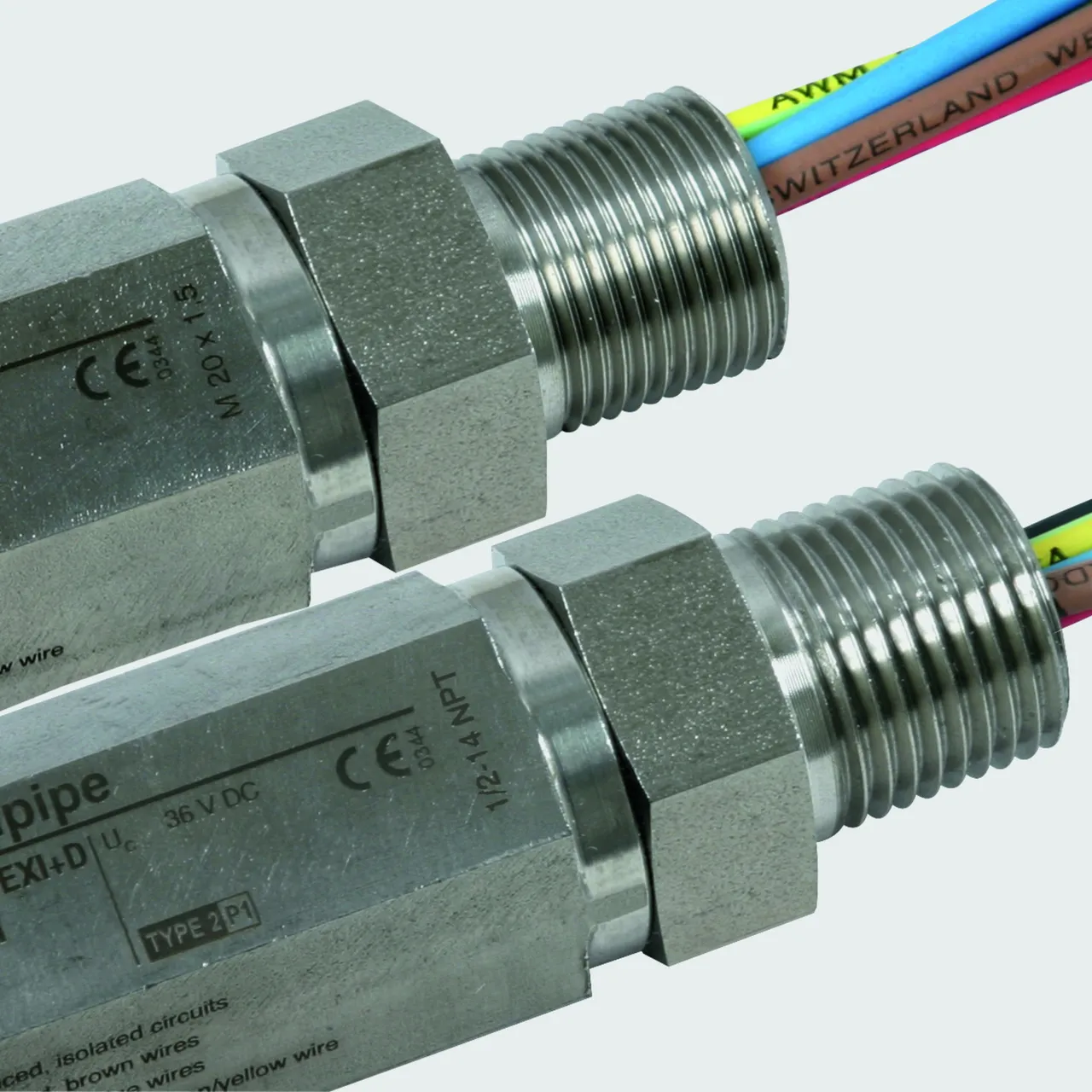

DEHNpipe

Overspændingsbeskyttelse til fastskruning på feltudstyr

Parallel- eller serieforbindelse
Lavet af rustfrit stål
Afleder til beskyttelse af en anden snitflade (transmissions- eller strømsiden) tilgængelig

Udgaver til Ex (i)- og Ex (d)-anvendelser

Til beskyttelse af egensikre målekredse og bussystemer Ex (i)

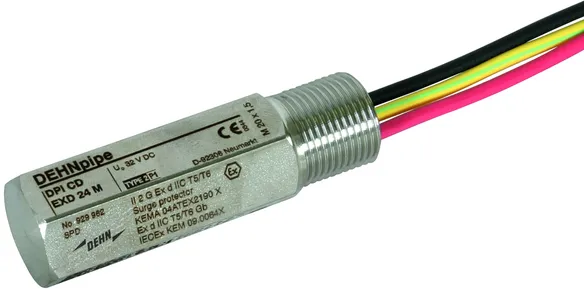

Udgave i en tryksikker kapsling Ex (d)

Flere godkendelserGodkendelse efter afleder: IECEx, ATEX, FISCO, CSA Hazloc

Details

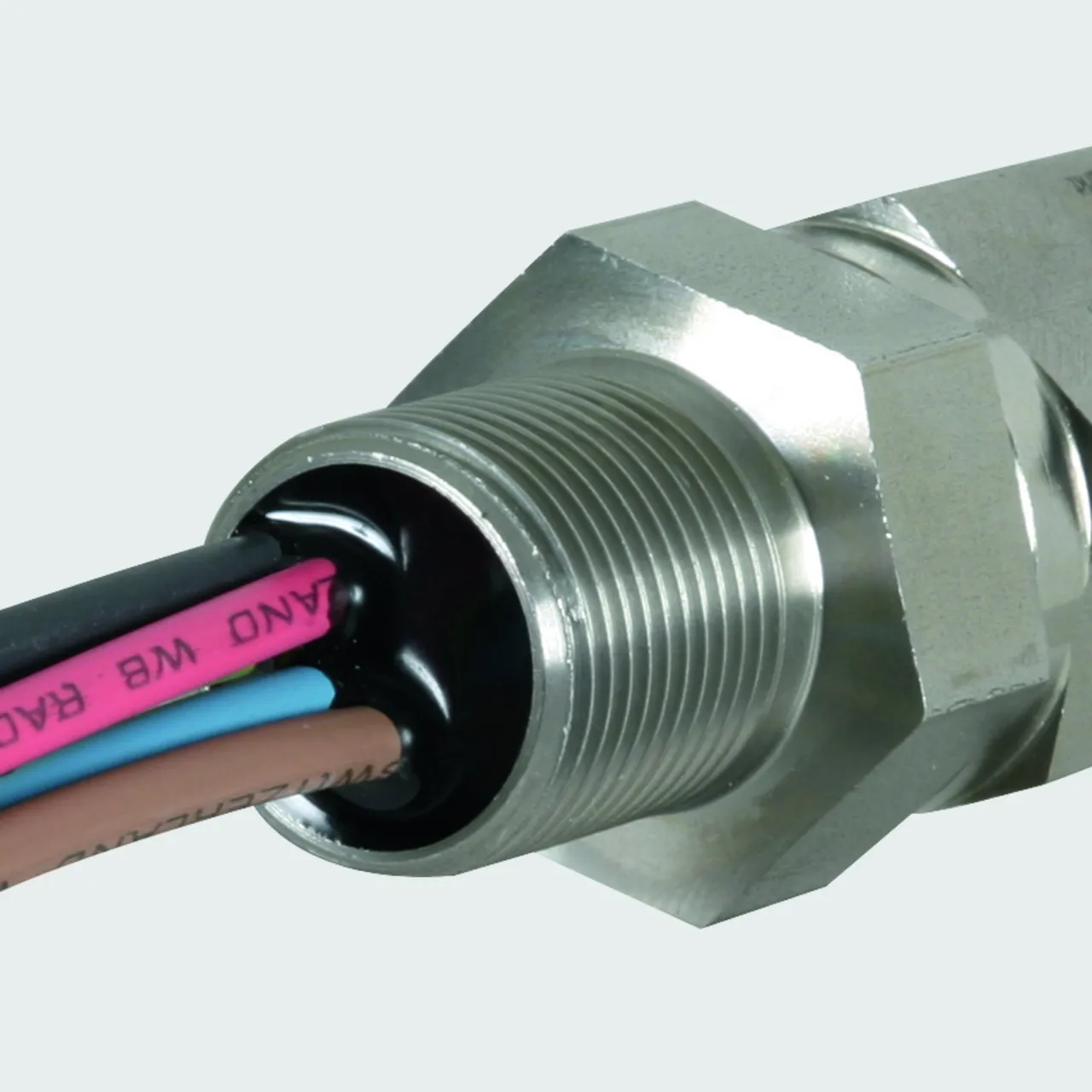

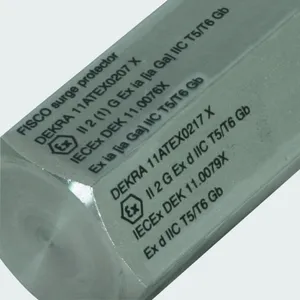

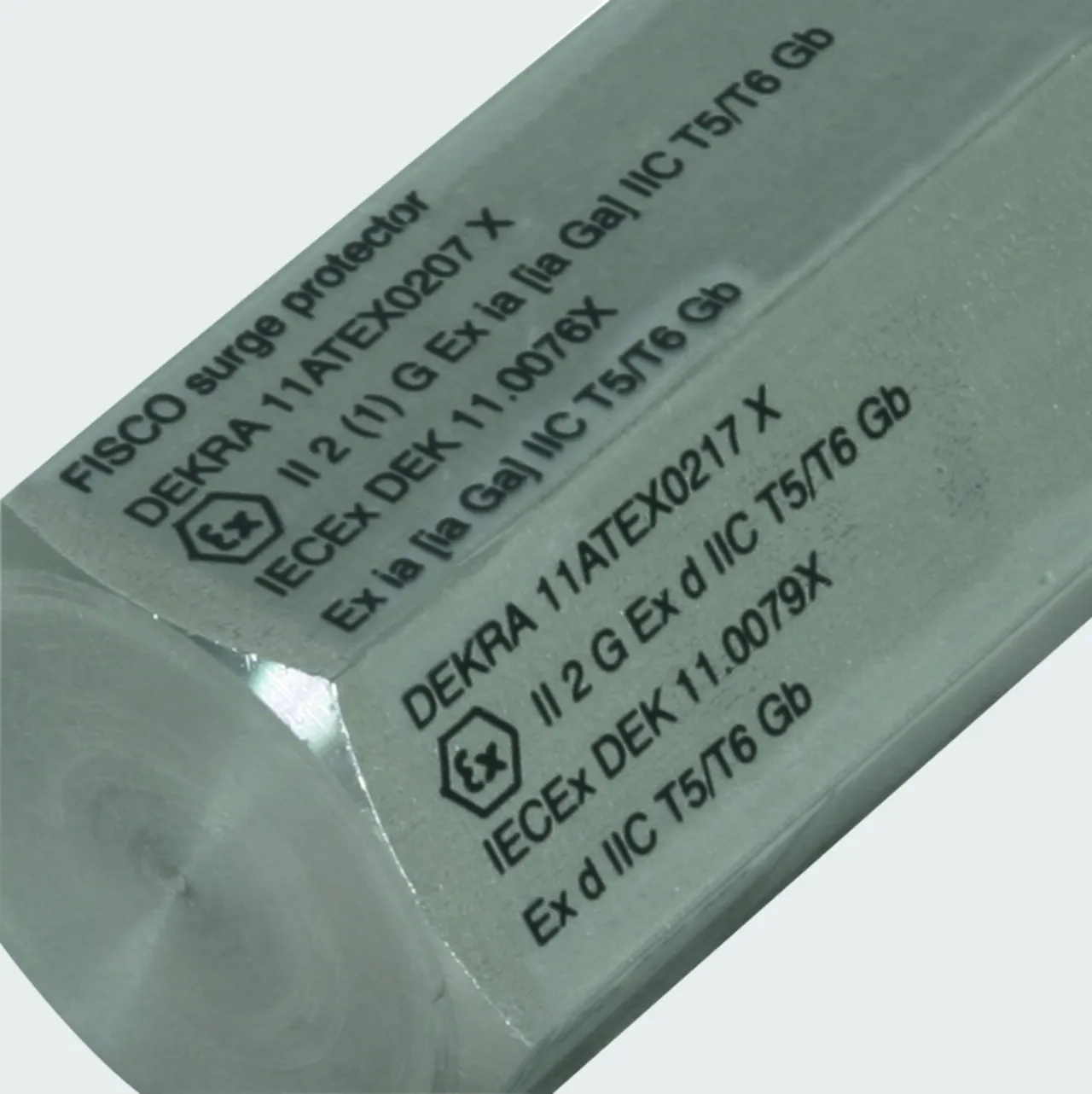

lorem ipsum — ATEX- og IECEx-godkendelse.

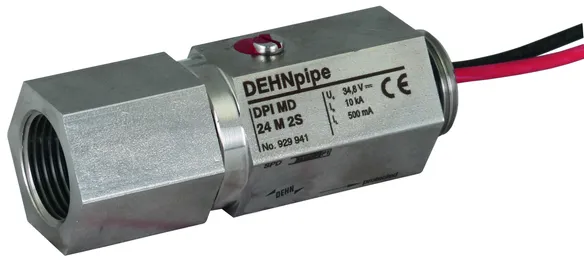

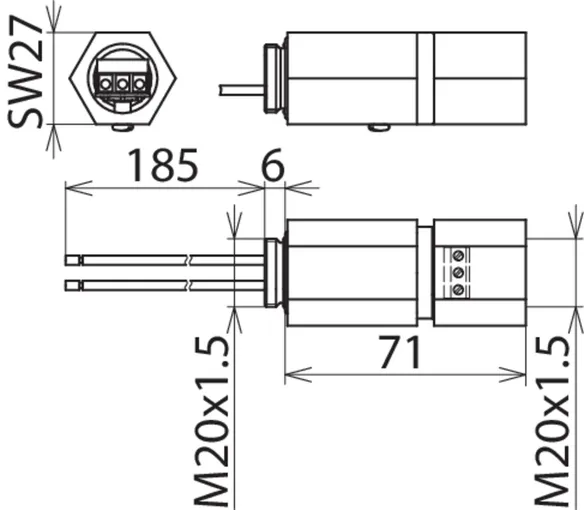

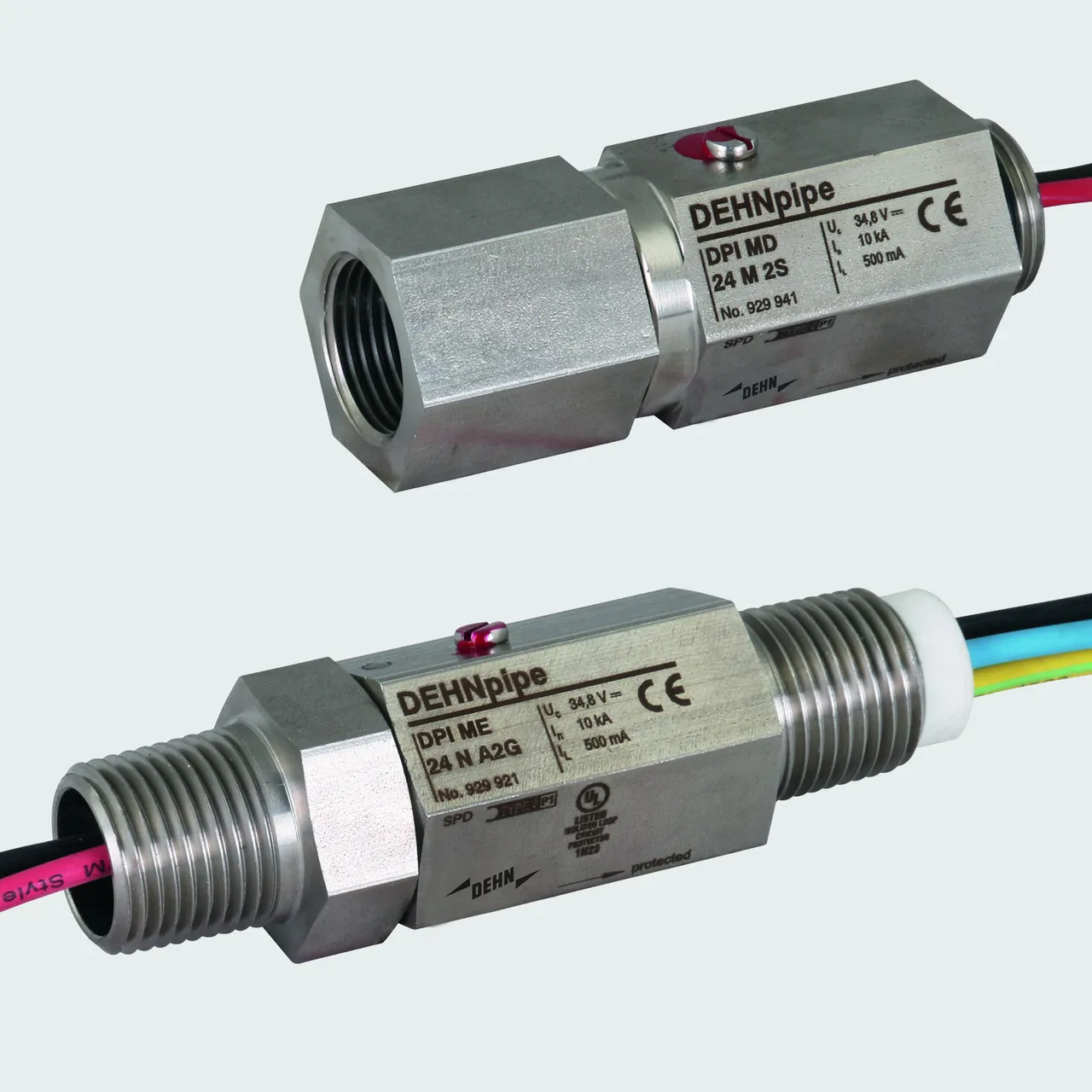

DPI MD

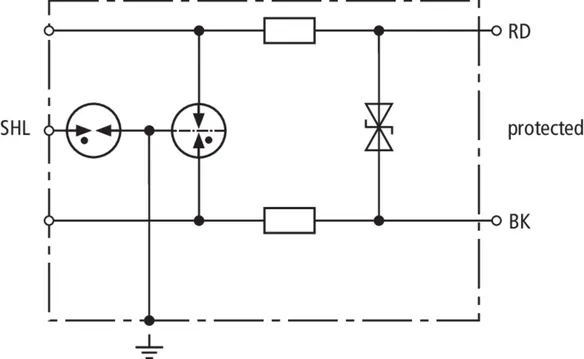

Energetisk koordinerbar, todelt og lækstrømsfri afleder mod jord til 4-20 mA-snitflader med M20 x 1,5 (han/hun) skruegevind. Direkte, indirekte eller ingen jordforbindelse af skærm mulig. Kabelforskruning fås som tilbehør.

1 produkt

artikelnr. 929941 DPI MD 24 M 2S

GTIN 4013364098152, CCT (EU): 85363010, Bruttovægt: 187.40 g, VPE: 1.00 Pakkestørrelse

billeder

Yderligere information

CAD filer

Max. driftsspænding DC: 34,8 V
Mærkestrøm: 0,5 A
C2 samlet mærkeafledestødstrøm (8/20 µs): 10 kA
Grænsefrekvens leder-leder: 14 MHz

fabrikat: DEHN
Type: DPI MD 24 M 2S
artikelnr.: 929941
eller tilsvarende

Certificater

Teksniske data

Aflederklasse	Q
Max. driftsspænding DC (U_C )	34,8 V
Mærkestrøm (I_L )	0,5 A
D1 lynstødstrøm (10/350 µs) per leder (I_imp )	1 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) (I_n )	10 kA
Grænsefrekvens leder-leder (f_G )	14 MHz

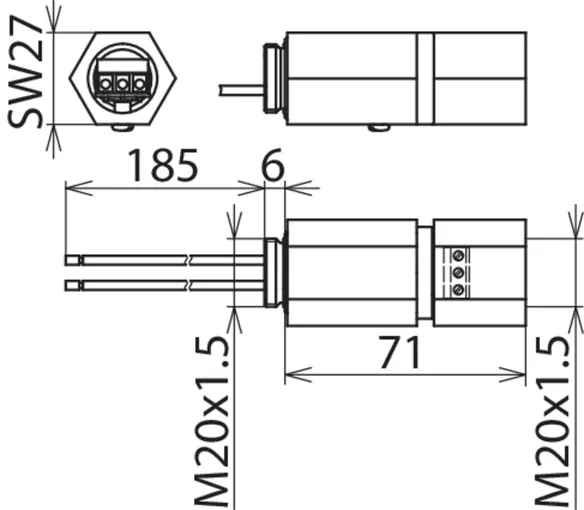

Montage på felt-/apparatside	M20 x 1,5 udvendigt gevind / M20 x 1,5 indvendigt gevind
Godkendelser	SIL

Aflederklasse	Q
Mærksespænding (U_N )	24 V
Max. driftsspænding DC (U_C )	34,8 V
Max. driftsspænding AC (U_C )	24,5 V
Mærkestrøm (I_L )	0,5 A
D1 lynstødstrøm (10/350 µs) per leder (I_imp )	1 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) (I_n )	10 kA
C2 mærkeafledestødstrøm (8/20 µs) per leder (I_n )	10 kA
C2 mærkeafledestødstrøm (8/20 µs) skærm-PG (I_n )	20 kA
Restspænding leder-leder ved I_nC2 (U_P )	≤ 65 V
Restspænding leder-PG ved I_nC2 (U_P )	≤ 650 V
Restspænding skærm-PG ved I_nC2 (U_P )	≤ 650 V
Restspænding leder-leder ved 1 kV/µs C3 (U_P )	≤ 50 V
Restspænding leder-PG ved 1 kV/µs C3 (U_P )	≤ 500 V
Restspænding skærm-PG ved 1 kV/µs C3 (U_P )	≤ 600 V
Grænsefrekvens leder-leder (f_G )	14 MHz
Kapacitet leder-leder (C)	≤ 400 pF
Kapacitet leder-PG (C)	≤ 20 pF
Kapacitet skærm-PG (C)	≤ 15 pF
Serieimpedans per leder	2,2 ohm
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Kapslingsklasse med kabelforskruning	IP 67
Montage på felt-/apparatside	M20 x 1,5 udvendigt gevind / M20 x 1,5 indvendigt gevind
Tilslutning (indgang / udgang)	Skrue / tilslutningsleder 1,5 mm²
Tilslutningsleder, længde	200 mm
Tilsslutningstværsnit, massiv	0,08-2,5 mm²
Tilslutningstværsnit, fintrådet	0,08-1,5 mm²
Jording via	Kapsling eller jordingsring (tilbehør)
Kapslingsmateriale	Rustfrit
Farve	Blank
Prøvestandarder	IEC 61643-21 / EN 61643-21
Godkendelser	SIL
SIL-klassifikation	Op til SIL3 *⁾

Produkt 929941 blev tilføjet til notesblok.

Gå til notesblok

Produkt 929941 blev lagt I kurven.

Gå til webshoppen

DPI ME

Energetisk koordinerbar, todelt afleder med gasgnistgab og dioder mod jord. Til ubalancerede snitflader med ½-14 NPT (han/han). Gennemført jordleder.

1 produkt

artikelnr. 929921 DPI ME 24 N A2G

GTIN 4013364098169, CCT (EU): 85363010, Bruttovægt: 255.20 g, VPE: 1.00 Pakkestørrelse

billeder

Yderligere information

CAD filer

Max. driftsspænding DC: 34,8 V
Mærkestrøm: 0,5 A
C2 samlet mærkeafledestødstrøm (8/20 µs): 10 kA

fabrikat: DEHN
Type: DPI ME 24 N A2G
artikelnr.: 929921
eller tilsvarende

Certificater

Teksniske data

Aflederklasse	Q
Max. driftsspænding DC (U_C )	34,8 V
Mærkestrøm (I_L )	0,5 A
D1 lynstødstrøm (10/350 µs) per leder (I_imp )	1 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) (I_n )	10 kA
Montage på felt-/apparatside	¹/₂-14 NPT han gevind / ¹/₂-14 NPT han gevind
Godkendelser	UL, SIL

Aflederklasse	Q
Mærksespænding (U_N )	24 V
Max. driftsspænding DC (U_C )	34,8 V
Max. driftsspænding AC (U_C )	24,5 V
Mærkestrøm (I_L )	0,5 A
D1 lynstødstrøm (10/350 µs) per leder (I_imp )	1 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) (I_n )	10 kA
C2 mærkeafledestødstrøm (8/20 µs) per leder (I_n )	10 kA
Restspænding leder-leder ved I_nC2 (U_P )	≤ 120 V
Restspænding leder-PG ved I_nC2 (U_P )	≤ 65 V
Restspænding leder-leder ved 1 kV/µs C3 (U_P )	≤ 98 V
Restspænding leder-PG ved 1 kV/µs C3 (U_P )	≤ 49 V
Kapacitet leder-leder (C)	≤ 250 pF
Kapacitet leder-PG (C)	≤ 450 pF
Serieimpedans per leder	4,7 ohm
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Kapslingsklasse	IP 67
Montage på felt-/apparatside	¹/₂-14 NPT han gevind / ¹/₂-14 NPT han gevind
Tilslutning (indgang / udgang)	Tilslutningsleder AWG 16
Tilslutningsleder, længde	500 mm
Jording via	Kapsling og tilslutningsleder
Kapslingsmateriale	Rustfrit
Farve	Blank
Prøvestandarder	IEC 61643-21 / EN 61643-21
Godkendelser	UL, SIL
SIL-klassifikation	Op til SIL3 *⁾

Produkt 929921 blev tilføjet til notesblok.

Gå til notesblok

Produkt 929921 blev lagt I kurven.

Gå til webshoppen

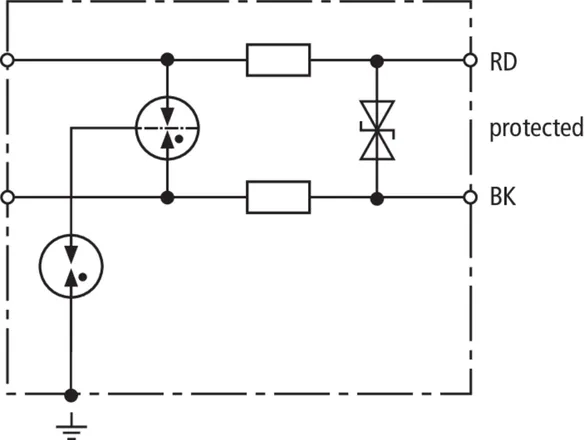

DPI MD EX

Energetisk koordinerbar, todelt afleder med beskyttelseskreds med lav kapacitet til beskyttelse af egensikre målekredse og bussystemer efter FISCO. Isolationsstyrke > 500 V mod jord. Kabelforskruning skal bestilles separat.

2 produkter

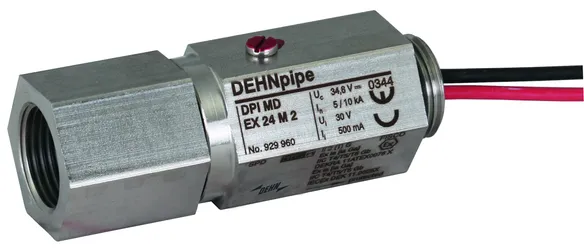

artikelnr. 929960 DPI MD EX 24 M 2

GTIN 4013364098145, CCT (EU): 85363010, Bruttovægt: 185.80 g, VPE: 1.00 Pakkestørrelse

billeder

Yderligere information

CAD filer

Max. driftsspænding DC: 34,8 V
Mærkestrøm: 0,5 A
C2 samlet mærkeafledestødstrøm (8/20 µs): 10 kA
Grænsefrekvens leder-leder: 7 MHz

fabrikat: DEHN
Type: DPI MD EX 24 M 2
artikelnr.: 929960
eller tilsvarende

Certificater

Teksniske data

Aflederklasse	T
Max. driftsspænding DC (U_C )	34,8 V
Mærkestrøm (I_L )	0,5 A
D1 lynstødstrøm (10/350 µs) per leder (I_imp )	1 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) (I_n )	10 kA
Grænsefrekvens leder-leder (f_G )	7 MHz

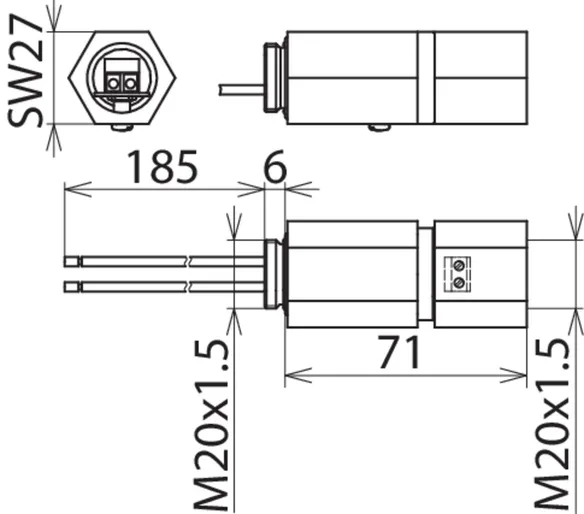

Montage på felt-/apparatside	M20 x 1,5 indvendigt gevind / M20 x 1,5 udvendigt gevind
Godkendelser	ATEX, IECEx, CCC, CSA & USA Hazloc, SIL

Aflederklasse	T
Mærksespænding (U_N )	24 V
Max. driftsspænding DC (U_C )	34,8 V
Max. driftsspænding AC (U_C )	24,5 V
Max. indgangsspænding efter EN 60079-11 (U_i )	30 V
Max. indgangsstrøm efter EN 60079-11 (I_i )	0,5 A
Mærkestrøm (I_L )	0,5 A
D1 lynstødstrøm (10/350 µs) per leder (I_imp )	1 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) (I_n )	10 kA
C2 mærkeafledestødstrøm (8/20 µs) per leder (I_n )	5 kA
Restspænding leder-leder ved I_nC2 (U_P )	≤ 55 V
Restspænding leder-PG ved I_nC2 (U_P )	≤ 1100 V
Restspænding leder-leder ved 1 kV/µs C3 (U_P )	≤ 49 V
Restspænding leder-PG ved 1 kV/µs C3 (U_P )	≤ 1000 V
Grænsefrekvens leder-leder (f_G )	7 MHz
Kapacitet leder-leder (C)	≤ 850 pF
Kapacitet leder-PG (C)	≤ 15 pF
Serieimpedans per leder	1,8 ohm
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Kapslingsklasse	IP 67
Montage på felt-/apparatside	M20 x 1,5 indvendigt gevind / M20 x 1,5 udvendigt gevind
Tilslutning (indgang / udgang)	Skrue / tilslutningsledere 1,5 mm²
Tilslutningsleder, længde	200 mm
Tilsslutningstværsnit, massiv	0,08-2,5 mm²
Tilslutningstværsnit, fintrådet	0,08-1,5 mm²
Jording via	Indkapsling
Kapslingsmateriale	Rustfrit
Farve	Blank
Prøvestandarder	IEC 61643-21 / EN 61643-21
Godkendelser	ATEX, IECEx, CCC, CSA & USA Hazloc, SIL
ATEX-godkendelser	DEKRA 11ATEX0076 X: II 2 (1) G Ex ia [ia Ga] IIC T4 ... T6 Gb
IECEx-godkendelser	DEK 11.0025X: Ex ia [ia Ga] IIC T4 ... T6 Gb
CSA & USA Hazloc-godkendelser (1)	CSA17CA.70144338: Ex ia [ia Ga] IIC T4 … T6 Gb
CSA & USA Hazloc-godkendelser (2)	CSA17CA.70144338: Class I Div 1; Class I Zone 1
China Compulsory Certification	CCC No. 2021312304001027
SIL-klassifikation	Op til SIL3 *⁾

Produkt 929960 blev tilføjet til notesblok.

Gå til notesblok

Produkt 929960 blev lagt I kurven.

Gå til webshoppen

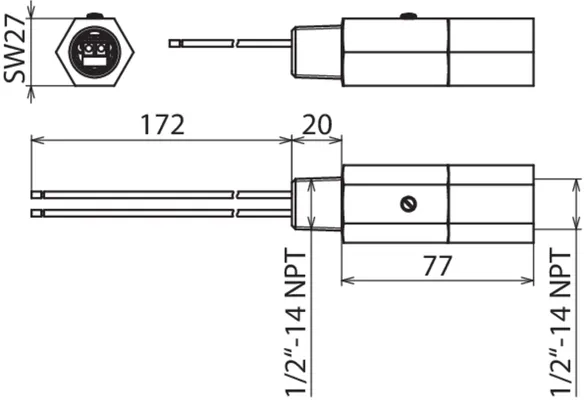

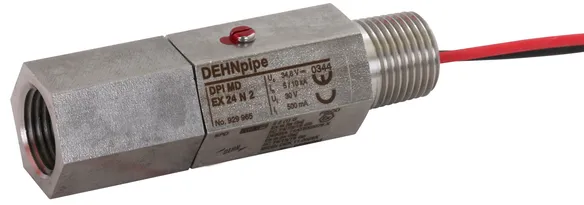

artikelnr. 929965 DPI MD EX 24 N 2

GTIN 4013364360778, CCT (EU): 85363010, Bruttovægt: 185.00 g, VPE: 1.00 Pakkestørrelse

billeder

Yderligere information

Max. driftsspænding DC: 34,8 V
Mærkestrøm: 0,5 A
C2 samlet mærkeafledestødstrøm (8/20 µs): 10 kA
Grænsefrekvens leder-leder: 7 MHz

fabrikat: DEHN
Type: DPI MD EX 24 N 2
artikelnr.: 929965
eller tilsvarende

Certificater

Teksniske data

Aflederklasse	T
Max. driftsspænding DC (U_C )	34,8 V
Mærkestrøm (I_L )	0,5 A
D1 lynstødstrøm (10/350 µs) per leder (I_imp )	1 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) (I_n )	10 kA
Grænsefrekvens leder-leder (f_G )	7 MHz
Montage på felt-/apparatside	½-14 NPT indvendigt gevind / ½-14 NPT udvendigt gevind
Godkendelser	ATEX, IECEx, CCC, SIL

Aflederklasse	T
Mærksespænding (U_N )	24 V
Max. driftsspænding DC (U_C )	34,8 V
Max. driftsspænding AC (U_C )	24,5 V
Max. indgangsspænding efter EN 60079-11 (U_i )	30 V
Max. indgangsstrøm efter EN 60079-11 (I_i )	0,5 A
Mærkestrøm (I_L )	0,5 A
D1 lynstødstrøm (10/350 µs) per leder (I_imp )	1 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) (I_n )	10 kA
C2 mærkeafledestødstrøm (8/20 µs) per leder (I_n )	5 kA
Restspænding leder-leder ved I_nC2 (U_P )	≤ 55 V
Restspænding leder-PG ved I_nC2 (U_P )	≤ 1100 V
Restspænding leder-leder ved 1 kV/µs C3 (U_P )	≤ 49 V
Restspænding leder-PG ved 1 kV/µs C3 (U_P )	≤ 1000 V
Grænsefrekvens leder-leder (f_G )	7 MHz
Kapacitet leder-leder (C)	≤ 850 pF
Kapacitet leder-PG (C)	≤ 15 pF
Serieimpedans per leder	1,8 ohm
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Kapslingsklasse	IP 67
Montage på felt-/apparatside	½-14 NPT indvendigt gevind / ½-14 NPT udvendigt gevind
Tilslutning (indgang / udgang)	Skrue / tilslutningsledere 1,5 mm²
Tilslutningsleder, længde	200 mm
Tilsslutningstværsnit, massiv	0,08-2,5 mm²
Tilslutningstværsnit, fintrådet	0,08-1,5 mm²
Jording via	Indkapsling
Kapslingsmateriale	Rustfrit
Farve	Blank
Prøvestandarder	IEC 61643-21 / EN 61643-21
Godkendelser	ATEX, IECEx, CCC, SIL
ATEX-godkendelser	DEKRA 11ATEX0076 X: II 2 (1) G Ex ia [ia Ga] IIC T4 ... T6 Gb
IECEx-godkendelser	DEK 11.0025X: Ex ia [ia Ga] IIC T4 ... T6 Gb
China Compulsory Certification	CCC No. 2021312304001027
SIL-klassifikation	Op til SIL3 *)

Produkt 929965 blev tilføjet til notesblok.

Gå til notesblok

Produkt 929965 blev lagt I kurven.

Gå til webshoppen

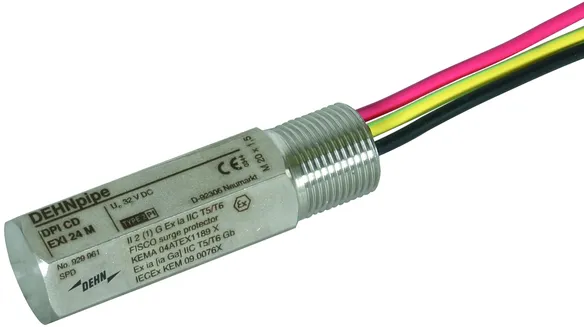

DPI CD EXI

Overspændingsafleder med beskyttelseskreds med lav kapacitet til beskyttelse af egensikre målekredse og bussystemer efter FISCO. Isolationsstyrke > 500 V mod jord.

2 produkter

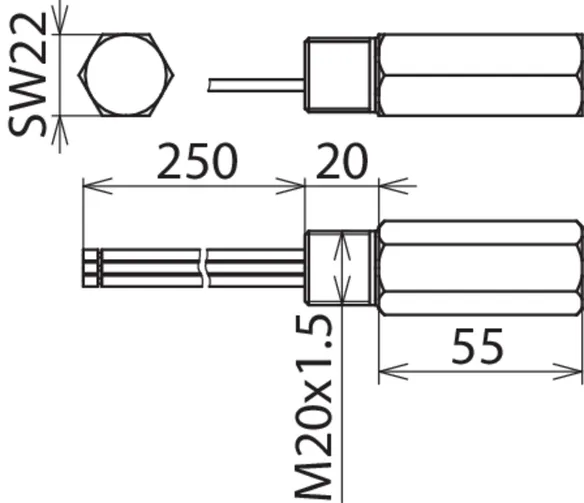

artikelnr. 929961 DPI CD EXI 24 M

GTIN 4013364101784, CCT (EU): 85363010, Bruttovægt: 183.00 g, VPE: 1.00 Pakkestørrelse

billeder

Yderligere information

CAD filer

Max. driftsspænding DC: 32 V
Mærkestrøm: 0,55 A
C2 samlet mærkeafledestødstrøm (8/20 µs): 10 kA
Grænsefrekvens leder-leder: 67 MHz

fabrikat: DEHN
Type: DPI CD EXI 24 M
artikelnr.: 929961
eller tilsvarende

Certificater

Teksniske data

Aflederklasse	T
Max. driftsspænding DC (U_C )	32 V
Mærkestrøm (I_L )	0,55 A
D1 lynstødstrøm (10/350 µs) leder-PG (I_imp )	1 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) (I_n )	10 kA
Grænsefrekvens leder-leder (f_G )	67 MHz
Montage på felt-/apparatside	M20 x 1,5 udvendigt gevind
Godkendelser	ATEX, IECEx, CCC, CSA & USA Hazloc, SIL

Aflederklasse	T
Mærksespænding (U_N )	24 V
Max. driftsspænding DC (U_C )	32 V
Max. driftsspænding AC (U_C )	22,6 V
Max. indgangsspænding efter EN 60079-11 (U_i )	30 V
Max. indgangsstrøm efter EN 60079-11 (I_i )	0,55 A
Mærkestrøm (I_L )	0,55 A
D1 lynstødstrøm (10/350 µs) leder-PG (I_imp )	1 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) (I_n )	10 kA
C2 mærkeafledestødstrøm (8/20 µs) leder-leder (I_n )	150 A
C2 mærkeafledestødstrøm (8/20 µs) leder-PG (I_n )	10 kA
Restspænding leder-leder ved I_nC2 (U_P )	≤ 58 V
Restspænding leder-PG ved I_nC2 (U_P )	≤ 1700 V
Restspænding leder-leder ved 1 kV/µs C3 (U_P )	≤ 50 V
Restspænding leder-PG ved 1 kV/µs C3 (U_P )	≤ 1200 V
Grænsefrekvens leder-leder (f_G )	67 MHz
Kapacitet leder-leder (C)	≤ 25 pF
Kapacitet leder-PG (C)	≤ 15 pF
Driftstemperaturområde (T_U )	-50 °C ... +80 °C
Kapslingsklasse	IP 67
Montage på felt-/apparatside	M20 x 1,5 udvendigt gevind
Tilslutning	Tilslutningsleder 1,3 mm²
Tilslutningsleder, længde	250 mm
Jording via	Tilslutningsleder
Kapslingsmateriale	Rustfrit
Farve	Blank
Prøvestandarder	IEC 61643-21 / EN 61643-21
Godkendelser	ATEX, IECEx, CCC, CSA & USA Hazloc, SIL
ATEX-godkendelser	KEMA 04ATEX1189 X: II 2 (1) G Ex ia [ia Ga] IIC T5 ... T6 Gb
IECEx-godkendelser	KEM 09.0076X: Ex ia [ia Ga] IIC T5 ... T6 Gb
CSA & USA Hazloc-godkendelser (1)	CSA 13.70000407: Ex ia [ia] IIC T5 … T6
CSA & USA Hazloc-godkendelser (2)	CSA 13.70000407: Klasse I Div 1, 2; Klasse I Zone 1
China Compulsory Certification	CCC No. 2021312304001030
SIL-klassifikation	Op til SIL3 *⁾

Produkt 929961 blev tilføjet til notesblok.

Gå til notesblok

Produkt 929961 blev lagt I kurven.

Gå til webshoppen

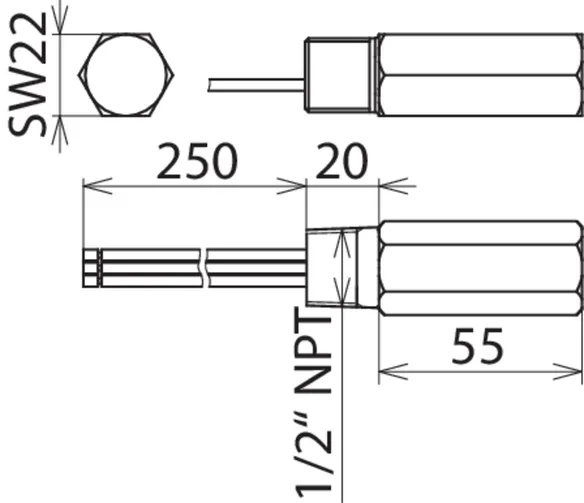

artikelnr. 929963 DPI CD EXI 24 N

GTIN 4013364101807, CCT (EU): 85363010, Bruttovægt: 196.00 g, VPE: 1.00 Pakkestørrelse

billeder

Yderligere information

CAD filer

Max. driftsspænding DC: 32 V
Mærkestrøm: 0,55 A
C2 samlet mærkeafledestødstrøm (8/20 µs): 10 kA
Grænsefrekvens leder-leder: 67 MHz

fabrikat: DEHN
Type: DPI CD EXI 24 N
artikelnr.: 929963
eller tilsvarende

Certificater

Teksniske data

Aflederklasse	T
Max. driftsspænding DC (U_C )	32 V
Mærkestrøm (I_L )	0,55 A
D1 lynstødstrøm (10/350 µs) leder-PG (I_imp )	1 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) (I_n )	10 kA
Grænsefrekvens leder-leder (f_G )	67 MHz
Montage på felt-/apparatside	¹/₂-14 NPT udvendigt gevind
Godkendelser	ATEX, IECEx, CCC, CSA & USA Hazloc, SIL

Aflederklasse	T
Mærksespænding (U_N )	24 V
Max. driftsspænding DC (U_C )	32 V
Max. driftsspænding AC (U_C )	22,6 V
Max. indgangsspænding efter EN 60079-11 (U_i )	30 V
Max. indgangsstrøm efter EN 60079-11 (I_i )	0,55 A
Mærkestrøm (I_L )	0,55 A
D1 lynstødstrøm (10/350 µs) leder-PG (I_imp )	1 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) (I_n )	10 kA
C2 mærkeafledestødstrøm (8/20 µs) leder-leder (I_n )	150 A
C2 mærkeafledestødstrøm (8/20 µs) leder-PG (I_n )	10 kA
Restspænding leder-leder ved I_nC2 (U_P )	≤ 58 V
Restspænding leder-PG ved I_nC2 (U_P )	≤ 1700 V
Restspænding leder-leder ved 1 kV/µs C3 (U_P )	≤ 50 V
Restspænding leder-PG ved 1 kV/µs C3 (U_P )	≤ 1200 V
Grænsefrekvens leder-leder (f_G )	67 MHz
Kapacitet leder-leder (C)	≤ 25 pF
Kapacitet leder-PG (C)	≤ 15 pF
Driftstemperaturområde (T_U )	-50 °C ... +80 °C
Kapslingsklasse	IP 67
Montage på felt-/apparatside	¹/₂-14 NPT udvendigt gevind
Tilslutning	Tilslutningsledere 1,3 mm²
Tilslutningsleder, længde	250 mm
Jording via	Tilslutningsleder
Kapslingsmateriale	Rustfrit
Farve	Blank
Prøvestandarder	IEC 61643-21 / EN 61643-21
Godkendelser	ATEX, IECEx, CCC, CSA & USA Hazloc, SIL
ATEX-godkendelser	KEMA 04ATEX1189 X: II 2 (1) G Ex ia [ia Ga] IIC T5 ... T6 Gb
IECEx-godkendelser	KEM 09.0076X: Ex ia [ia Ga] IIC T5 ... T6 Gb
CSA & USA Hazloc-godkendelser (1)	CSA 13.70000407: Ex ia [ia] IIC T5 … T6
CSA & USA Hazloc-godkendelser (2)	CSA 13.70000407: Class I Div 1, 2; Class I Zone 1
China Compulsory Certification	CCC No. 2021312304001030
SIL-klassifikation	Op til SIL3 *⁾

Produkt 929963 blev tilføjet til notesblok.

Gå til notesblok

Produkt 929963 blev lagt I kurven.

Gå til webshoppen

DPI CD EXD

Overspændingsafleder med beskyttelseskreds med lav kapacitet i tryksikker kapsling til beskyttelse af egensikre målekredse og bussystemer i eksplosionsfarlige områder. Isolationsstyrke > 500 V mod jord. Certificieret efter CSA og USA Hazloc.

2 produkter

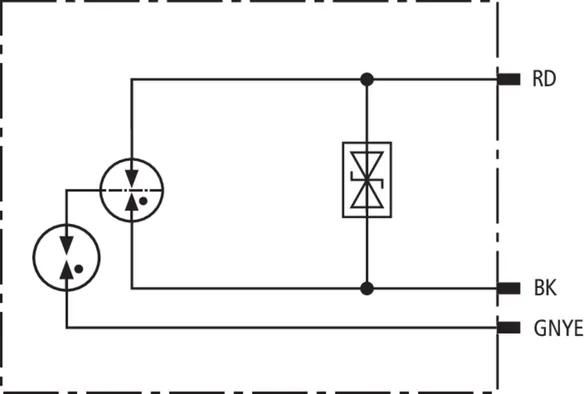

artikelnr. 929962 DPI CD EXD 24 M

GTIN 4013364101791, CCT (EU): 85363010, Bruttovægt: 183.00 g, VPE: 1.00 Pakkestørrelse

billeder

Yderligere information

CAD filer

Max. driftsspænding DC: 32 V
Mærkestrøm: 0,55 A
C2 samlet mærkeafledestødstrøm (8/20 µs): 10 kA
Grænsefrekvens leder-leder: 67 MHz

fabrikat: DEHN
Type: DPI CD EXD 24 M
artikelnr.: 929962
eller tilsvarende

Certificater

Teksniske data

Aflederklasse	T
Max. driftsspænding DC (U_C )	32 V
Mærkestrøm (I_L )	0,55 A
D1 lynstødstrøm (10/350 µs) leder-PG (I_imp )	1 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) (I_n )	10 kA
Grænsefrekvens leder-leder (f_G )	67 MHz
Montage på felt-/apparatside	M20 x 1,5 udvendigt gevind
Godkendelser	ATEX, IECEx, CCC, CSA & USA Hazloc, SIL

Aflederklasse	T
Mærksespænding (U_N )	24 V
Max. driftsspænding DC (U_C )	32 V
Max. driftsspænding AC (U_C )	22,6 V
Mærkestrøm (I_L )	0,55 A
D1 lynstødstrøm (10/350 µs) leder-PG (I_imp )	1 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) (I_n )	10 kA
C2 mærkeafledestødstrøm (8/20 µs) per leder (I_n )	10 kA
Restspænding leder-leder ved I_nC2 (U_P )	≤ 58 V
Restspænding leder-PG ved I_nC2 (U_P )	≤ 1700 V
Restspænding leder-leder ved 1 kV/µs C3 (U_P )	≤ 50 V
Restspænding leder-PG ved 1 kV/µs C3 (U_P )	≤ 1200 V
Grænsefrekvens leder-leder (f_G )	67 MHz
Kapacitet leder-leder (C)	≤ 25 pF
Kapacitet leder-PG (C)	≤ 15 pF
Driftstemperaturområde (T_U )	-50 °C ... +80 °C
Kapslingsklasse	IP 67
Montage på felt-/apparatside	M20 x 1,5 udvendigt gevind
Tilslutning	Tilslutningsledere 1,3 mm²
Tilslutningsleder, længde	250 mm
Jording via	Tilslutningsleder
Kapslingsmateriale	Rustfrit
Farve	Blank
Prøvestandarder	IEC 61643-21 / EN 61643-21
Godkendelser	ATEX, IECEx, CCC, CSA & USA Hazloc, SIL
ATEX-godkendelser	KEMA 04ATEX2190 X: II 2 G Ex db IIC T5 or T6 Gb
IECEx-godkendelser	KEM 09.0064X: Ex db IIC T5 or T6 Gb
CSA & USA Hazloc-godkendelser (1)	CSA 10.2317168: Ex d IIC T4 ... T6
CSA & USA Hazloc-godkendelser (2)	CSA 10.2317168: Klasse I Div 1, 2; Klasse I Zone 1
China Compulsory Certification	CCC No. 2021312304001029
SIL-klassifikation	Op til SIL3 *⁾

Produkt 929962 blev tilføjet til notesblok.

Gå til notesblok

Produkt 929962 blev lagt I kurven.

Gå til webshoppen

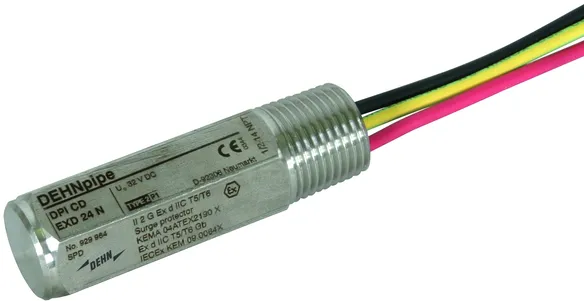

artikelnr. 929964 DPI CD EXD 24 N

GTIN 4013364101814, CCT (EU): 85363010, Bruttovægt: 183.00 g, VPE: 1.00 Pakkestørrelse

billeder

Yderligere information

CAD filer

Max. driftsspænding DC: 32 V
Mærkestrøm: 0,55 A
C2 samlet mærkeafledestødstrøm (8/20 µs): 10 kA
Grænsefrekvens leder-leder: 67 MHz

fabrikat: DEHN
Type: DPI CD EXD 24 N
artikelnr.: 929964
eller tilsvarende

Certificater

Teksniske data

Aflederklasse	T
Max. driftsspænding DC (U_C )	32 V
Mærkestrøm (I_L )	0,55 A
D1 lynstødstrøm (10/350 µs) leder-PG (I_imp )	1 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) (I_n )	10 kA
Grænsefrekvens leder-leder (f_G )	67 MHz
Montage på felt-/apparatside	¹/₂-14 NPT udvendigt gevind
Godkendelser	ATEX, IECEx, CCC, CSA & USA Hazloc, SIL

Aflederklasse	T
Mærksespænding (U_N )	24 V
Max. driftsspænding DC (U_C )	32 V
Max. driftsspænding AC (U_C )	22,6 V
Mærkestrøm (I_L )	0,55 A
D1 lynstødstrøm (10/350 µs) leder-PG (I_imp )	1 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) (I_n )	10 kA
C2 mærkeafledestødstrøm (8/20 µs) per leder (I_n )	10 kA
Restspænding leder-leder ved I_nC2 (U_P )	≤ 58 V
Restspænding leder-PG ved I_nC2 (U_P )	≤ 1700 V
Restspænding leder-leder ved 1 kV/µs C3 (U_P )	≤ 50 V
Restspænding leder-PG ved 1 kV/µs C3 (U_P )	≤ 1200 V
Grænsefrekvens leder-leder (f_G )	67 MHz
Kapacitet leder-leder (C)	≤ 25 pF
Kapacitet leder-PG (C)	≤ 15 pF
Driftstemperaturområde (T_U )	-50 °C ... +80 °C
Kapslingsklasse	IP 67
Montage på felt-/apparatside	¹/₂-14 NPT udvendigt gevind
Tilslutning	Tilslutningsledere 1,3 mm²
Tilslutningsleder, længde	250 mm
Jording via	Tilslutningsleder
Kapslingsmateriale	Rustfrit
Farve	Blank
Prøvestandarder	IEC 61643-21 / EN 61643-21
Godkendelser	ATEX, IECEx, CCC, CSA & USA Hazloc, SIL
ATEX-godkendelser	KEMA 04ATEX2190 X: II 2 G Ex db IIC T5 or T6 Gb
IECEx-godkendelser	KEM 09.0064X: Ex db IIC T5 or T6 Gb
CSA & USA Hazloc-godkendelser (1)	CSA 10.2317168: Ex d IIC T4 ... T6
CSA & USA Hazloc-godkendelser (2)	CSA 10.2317168: Klasse I Div 1, 2; Klasse I Zone 1
China Compulsory Certification	CCC No. 2021312304001029
SIL-klassifikation	Op til SIL3 *⁾

Produkt 929964 blev tilføjet til notesblok.

Gå til notesblok

Produkt 929964 blev lagt I kurven.

Gå til webshoppen

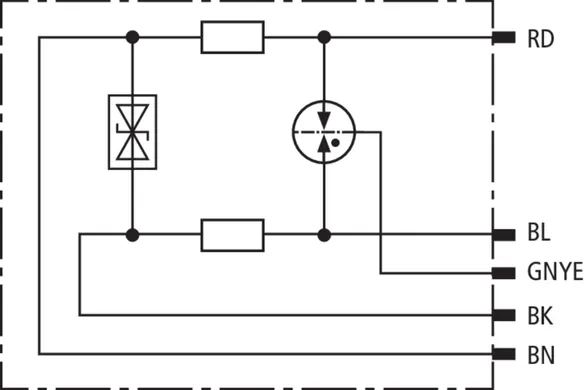

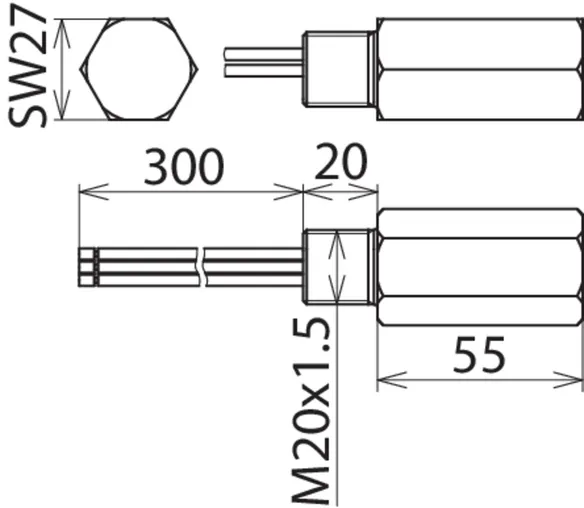

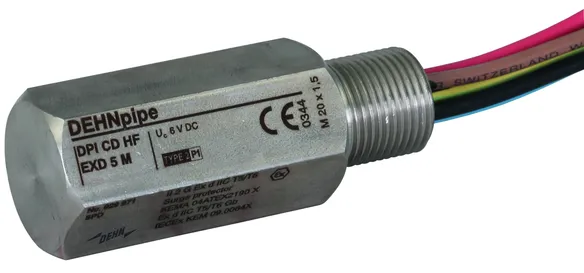

DPI CD HF EXD

Overspændingsafleder med beskyttelseskreds med lav kapacitet i tryksikker kapsling til beskyttelse af egensikre målekredse og bussystemer i eksplosionsfarlige områder.

1 produkt

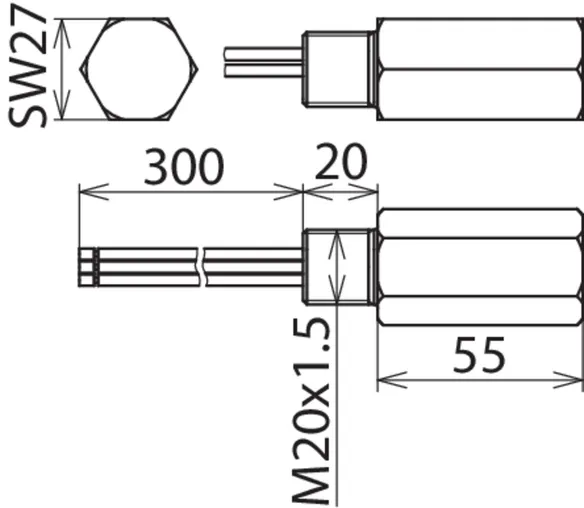

artikelnr. 929971 DPI CD HF EXD 5 M

GTIN 4013364120761, CCT (EU): 85363010, Bruttovægt: 285.60 g, VPE: 1.00 Pakkestørrelse

billeder

Yderligere information

CAD filer

Max. driftsspænding DC: 6 V
Mærkestrøm ved 80 °C: 0,1 A
C2 samlet mærkeafledestødstrøm (8/20 µs): 20 kA
Grænsefrekvens leder-leder: 100 MHz

fabrikat: DEHN
Type: DPI CD HF EXD 5 M
artikelnr.: 929971
eller tilsvarende

Certificater

Teksniske data

Aflederklasse	T
Max. driftsspænding DC (U_C )	6 V
Mærkestrøm ved 80 °C (I_L )	0,1 A
C2 samlet mærkeafledestødstrøm (8/20 µs) (I_n )	20 kA
Grænsefrekvens leder-leder (f_G )	100 MHz
Montage på felt-/apparatside	M20 x 1,5 udvendigt gevind
Godkendelser	ATEX, IECEx, CCC, CSA & USA Hazloc, SIL

Aflederklasse	T
Mærksespænding (U_N )	5 V
Max. driftsspænding DC (U_C )	6 V
Max. driftsspænding AC (U_C )	4,2 V
Mærkestrøm ved 80 °C (I_L )	0,1 A
C2 samlet mærkeafledestødstrøm (8/20 µs) (I_n )	20 kA
C2 mærkeafledestødstrøm (8/20 µs) per leder (I_n )	10 kA
Restspænding leder-leder ved I_nC2 (U_P )	≤ 55 V
Restspænding leder-PG ved I_nC2 (U_P )	≤ 1000 V
Restspænding leder-leder ved 1 kV/µs C3 (U_P )	≤ 12 V
Restspænding leder-PG ved 1 kV/µs C3 (U_P )	≤ 700 V
Grænsefrekvens leder-leder (f_G )	100 MHz
Kapacitet leder-leder (C)	≤ 40 pF
Kapacitet leder-PG (C)	≤ 30 pF
Serieimpedans per leder	4,7 ohm
Driftstemperaturområde (T_U) for ATEX / IECEx	-50 °C ... +80 °C
Kapslingsklasse	IP 67
Montage på felt-/apparatside	M20 x 1,5 udvendigt gevind
Tilslutning	Tilslutningsledere 1,3 mm²
Tilslutningsleder, længde	300 mm
Jording via	Tilslutningsleder
Kapslingsmateriale	Rustfrit
Farve	Blank
Prøvestandarder	IEC 61643-21 / EN 61643-21
Godkendelser	ATEX, IECEx, CCC, CSA & USA Hazloc, SIL
ATEX-godkendelser	KEMA 04ATEX2190 X: II 2 G Ex db IIC T5 or T6 Gb
IECEx-godkendelser	KEM 09.0064X: Ex db IIC T5 or T6 Gb
China Compulsory Certification	CCC No. 2021312304001029
SIL-klassifikation	Op til SIL3 *⁾

Produkt 929971 blev tilføjet til notesblok.

Gå til notesblok

Produkt 929971 blev lagt I kurven.

Gå til webshoppen

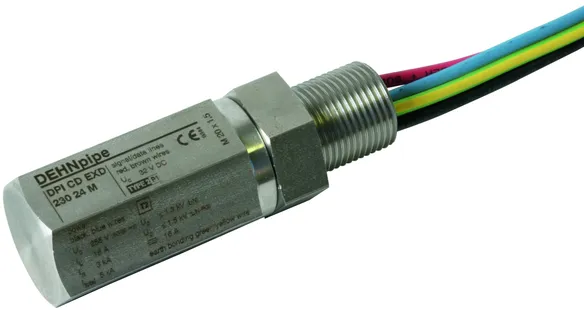

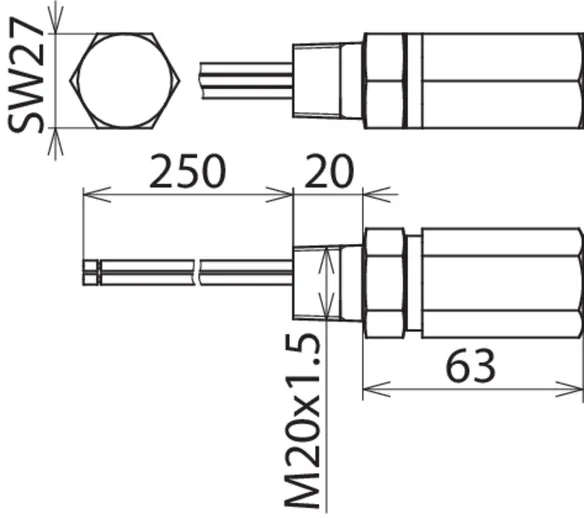

DPI CD EXD 230 24

Overspændingsafleder i tryksikker kapsling til både strøm- og datasiden til installation i eksplosionsfarlige områder (zone 1 og 2) til beskyttelse en 120 / 230 V-netforsyning og en 24 V-datasnitflade i feltudstyr. Yderligere sikkerhed gennem fejlsikker Y-kobling til 120 / 230 V-netforsyningen.

II 2 G Ex d IIC T5/T6-version til universel anvendelse i Ex-zone 1 og 2, certificeret efter CSA og USA Hazloc.

2 produkter

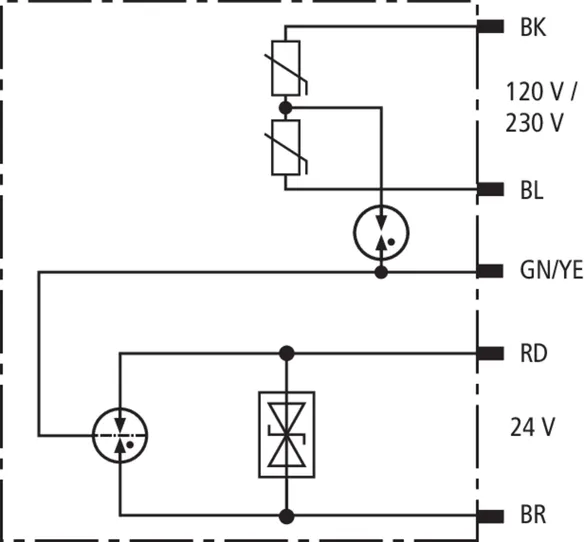

artikelnr. 929969 DPI CD EXD 230 24 M

GTIN 4013364127418, CCT (EU): 85363010, Bruttovægt: 280.00 g, VPE: 1.00 Pakkestørrelse

billeder

Yderligere information

CAD filer

Max. driftsspænding DC: 32 V
Mærkestrøm ved 80 °C: 0,55 A
C2 samlet mærkeafledestødstrøm (8/20 µs): 10 kA

fabrikat: DEHN
Type: DPI CD EXD 230 24 M
artikelnr.: 929969
eller tilsvarende

Certificater

Teksniske data

Beskyttelse til datasiden
Aflederklasse	U
Max. driftsspænding DC (U_C )	32 V
Mærkestrøm ved 80 °C (I_L )	0,55 A
D1 lynstødstrøm (10/350 µs) leder-PG (I_imp )	1 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) (I_n )	10 kA
Montage på felt-/apparatside	M20 x 1,5 udvendigt gevind
Godkendelser	ATEX, IECEx, CCC, CSA & USA Hazloc, SIL
Beskyttelse til strømsiden
Afleder efter EN 61643-11 / ... IEC 61643-11	Type 2 / klasse II
Max. driftsspænding AC (U_C )	255 V
Samlet afledestødstrøm (8/20 µs) L+N-PE (I_total )	5 kA
Restspænding L-N (U_P )	≤ 1,4 kV
Max. overstrømsbeskyttelse på netsiden	16 A gG eller B 16 A

Beskyttelse til datasiden
Aflederklasse	U
Mærkespænding (U_N )	24 V
Max. driftsspænding DC (U_C )	32 V
Max. driftsspænding AC (U_C )	22,6 V
Mærkestrøm ved 80 °C (I_L )	0,55 A
D1 lynstødstrøm (10/350 µs) leder-PG (I_imp )	1 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) (I_n )	10 kA
Restspænding leder-leder ved I_nC2 (U_P )	≤ 58 V
Restspænding leder-PG ved I_nC2 (U_P )	≤ 900 V
Restspænding leder-leder ved 1 kV/µs C3 (U_P )	≤ 50 V
Restspænding leder-PG ved 1 kV/µs C3 (U_P )	≤ 850 V
Kapacitet leder-leder (C)	≤ 25 pF
Kapactitet leder-PG (C)	≤ 15 pF
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Kapslingsklasse	IP 67
Montage på felt-/apparatside	M20 x 1,5 udvendigt gevind
Tilslutning	Tilslutningsledere 1,3 mm²
Tilslutningsleder længde	250 mm
Jording via	Tilslutningsleder
Kapslingsmateriale	Rustfrit
Farve	Blank
Prøvestandarder	IEC 61643-21 / EN 61643-21
Godkendelser	ATEX, IECEx, CCC, CSA & USA Hazloc, SIL
ATEX-godkendelser	KEMA 10ATEX0114 X: II 2 G Ex db IIC T5/T6 Gb
IECEx-godkendelser	DEK 11.0006X: Ex db IIC T5 or T6 Gb
CSA & USA Hazloc-godkendelser (1)	CSA 10.2317168: Ex d IIC T4 ... T6
CSA & USA Hazloc-godkendelser (2)	CSA 10.2317168: Klasse I Div 1, 2; Klasse I Zone 1
China Compulsory Certification	CCC No. 2021312304001026
SIL-klassificering	Op til SIL3 *)
Beskyttelse til strømsiden
Afleder efter EN 61643-11 / ... IEC 61643-11	Type 2 / klasse II
Mærkespænding AC (U_N )	120/230 V
Max. driftsspænding AC (U_C )	255 V
Mærkeafledestødstrøm (8/20 µs) L-N (I_n )	3 kA
Samlet afledestødstrøm (8/20 µs) L+N-PE (I_total )	5 kA
Restspænding L-N (U_P )	≤ 1,4 kV
Restspænding L/N-PE (U_P )	≤ 1,5 kV
Max. afledestrøm L-N (I_max )	3 kA
Max. overstrømsbeskyttelse på netsiden	16 A gG eller B 16 A
Kortslutningsbæreevne ved overstrømsbeskyttelse på netsiden med 16 A gG	6 kA_eff
Midlertidig overspænding (TOV) L-N (U_T )	335 V / 5 sek.
Midlertidig overspænding (TOV) L/N-PE (1) (U_T )	400 V / 5 sek.
Midlertidig overspænding (TOV) L/N-PE (2) (U_T )	1200 V+U_CS/ 200 ms
Indikation af frakoblingsenhed	Foransiddende sikring

Produkt 929969 blev tilføjet til notesblok.

Gå til notesblok

Produkt 929969 blev lagt I kurven.

Gå til webshoppen

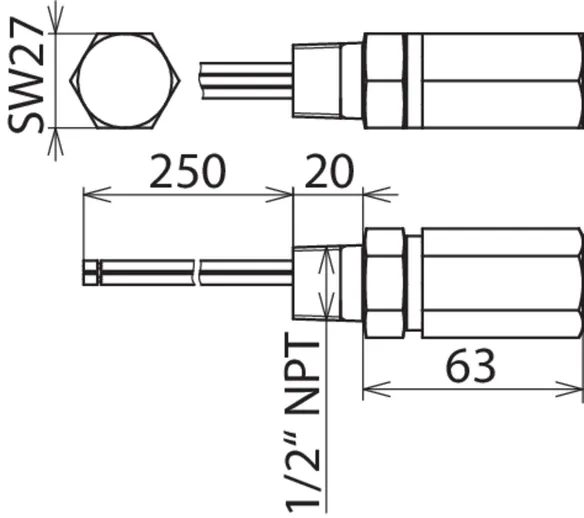

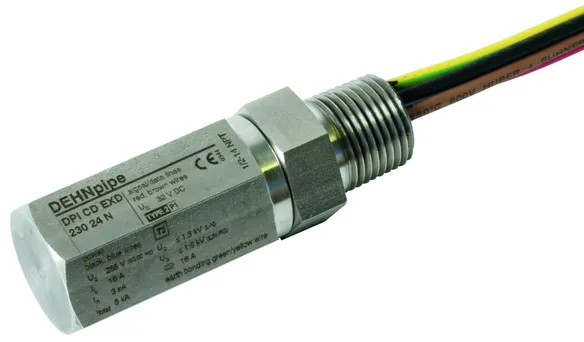

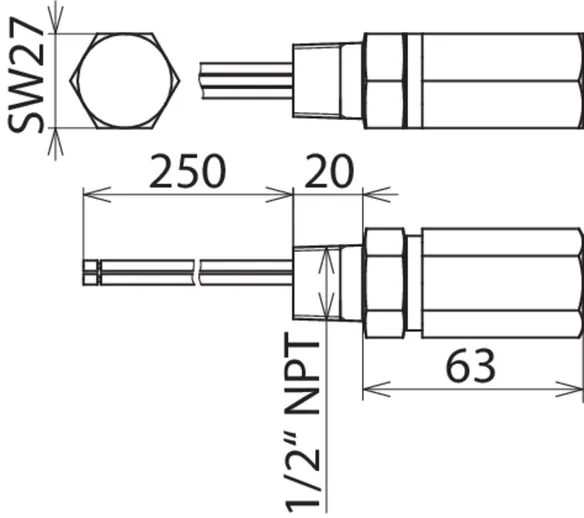

artikelnr. 929970 DPI CD EXD 230 24 N

GTIN 4013364127425, CCT (EU): 85363010, Bruttovægt: 273.00 g, VPE: 1.00 Pakkestørrelse

billeder

Yderligere information

CAD filer

Max. driftsspænding DC: 32 V
Mærkestrøm ved 80 °C: 0,55 A
C2 samlet mærkeafledestødstrøm (8/20 µs): 10 kA

fabrikat: DEHN
Type: DPI CD EXD 230 24 N
artikelnr.: 929970
eller tilsvarende

Certificater

Teksniske data

Beskyttelse til datasiden
Aflederklasse	U
Max. driftsspænding DC (U_C )	32 V
Mærkestrøm ved 80 °C (I_L )	0,55 A
D1 lynstødstrøm (10/350 µs) leder-PG (I_imp )	1 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) (I_n )	10 kA
Montage på felt-/apparatside	¹/₂-14 NPT udvendigt gevind
Godkendelser	ATEX, IECEx, CCC, CSA & USA Hazloc, SIL
Beskyttelse til strømsiden
Afleder efter EN 61643-11 / ... IEC 61643-11	Type 2 / klasse II
Max. driftsspænding AC (U_C )	255 V
Samlet afledestødstrøm (8/20 µs) L+N-PE (I_total )	5 kA
Restspænding L-N (U_P )	≤ 1,4 kV
Max. overstrømsbeskyttelse på netsiden	16 A gG eller B 16 A

Beskyttelse til datasiden
Aflederklasse	U
Mærkespænding (U_N )	24 V
Max. driftsspænding DC (U_C )	32 V
Max. driftsspænding AC (U_C )	22,6 V
Mærkestrøm ved 80 °C (I_L )	0,55 A
D1 lynstødstrøm (10/350 µs) leder-PG (I_imp )	1 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) (I_n )	10 kA
Restspænding leder-leder ved I_nC2 (U_P )	≤ 58 V
Restspænding leder-PG ved I_nC2 (U_P )	≤ 900 V
Restspænding leder-leder ved 1 kV/µs C3 (U_P )	≤ 50 V
Restspænding leder-PG ved 1 kV/µs C3 (U_P )	≤ 850 V
Kapacitet leder-leder (C)	≤ 25 pF
Kapactitet leder-PG (C)	≤ 15 pF
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Kapslingsklasse	IP 67
Montage på felt-/apparatside	¹/₂-14 NPT udvendigt gevind
Tilslutning	Tilslutningsledere 1,3 mm²
Tilslutningsleder længde	250 mm
Jording via	Tilslutningsleder
Kapslingsmateriale	Rustfrit
Farve	Blank
Prøvestandarder	IEC 61643-21 / EN 61643-21
Godkendelser	ATEX, IECEx, CCC, CSA & USA Hazloc, SIL
ATEX-godkendelser	KEMA 10ATEX0114 X: II 2 G Ex db IIC T5/T6 Gb
IECEx-godkendelser	DEK 11.0006X: Ex db IIC T5 or T6 Gb
CSA & USA Hazloc-godkendelser (1)	CSA 10.2317168: Ex d IIC T4 ... T6
CSA & USA Hazloc-godkendelser (2)	CSA 10.2317168: Klasse I Div 1, 2; Klasse I Zone 1
China Compulsory Certification	CCC No. 2021312304001026
SIL-klassificering	Op til SIL3 *)
Beskyttelse til strømsiden
Afleder efter EN 61643-11 / ... IEC 61643-11	Type 2 / klasse II
Mærkespænding AC (U_N )	120 / 230 V
Max. driftsspænding AC (U_C )	255 V
Mærkeafledestødstrøm (8/20 µs) L-N (I_n )	3 kA
Samlet afledestødstrøm (8/20 µs) L+N-PE (I_total )	5 kA
Restspænding L-N (U_P )	≤ 1,4 kV
Restspænding L/N-PE (U_P )	≤ 1,5 kV
Max. afledestrøm L-N (I_max )	3 kA
Max. overstrømsbeskyttelse på netsiden	16 A gG eller B 16 A
Kortslutningsbæreevne ved overstrømsbeskyttelse på netsiden med 16 A gG	6 kA_eff
Midlertidig overspænding (TOV) L-N (U_T )	335 V / 5 sek.
Midlertidig overspænding (TOV) L/N-PE (1) (U_T )	400 V / 5 sek.
Midlertidig overspænding (TOV) L/N-PE (2) (U_T )	1200 V+U_CS/ 200 ms
Indikation af frakoblingsenhed	Foransiddende sikring

Produkt 929970 blev tilføjet til notesblok.

Gå til notesblok

Produkt 929970 blev lagt I kurven.

Gå til webshoppen

DPI CD EXI+D 2X24

Overspændingsafleder i tryksikker kapsling til installation i eksplosionsfarlige områder til beskyttelse af to 24 V-snitflader.

2 produkter

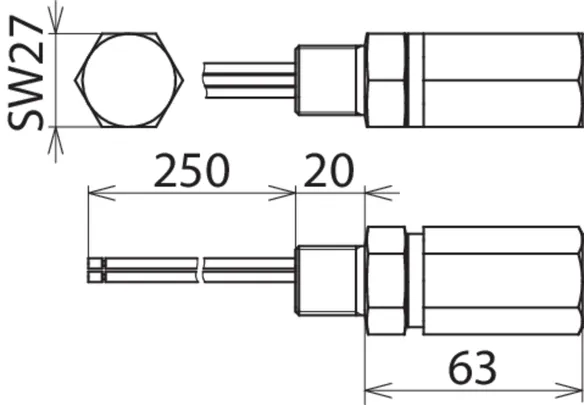

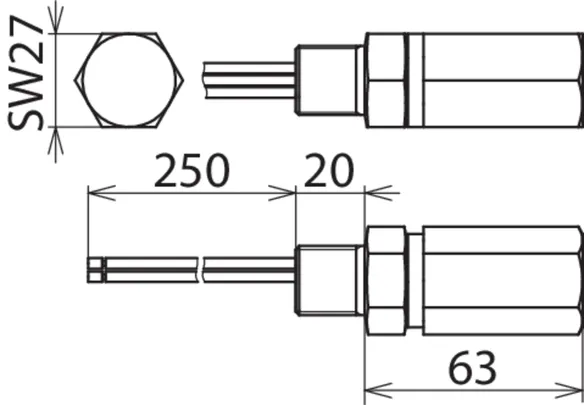

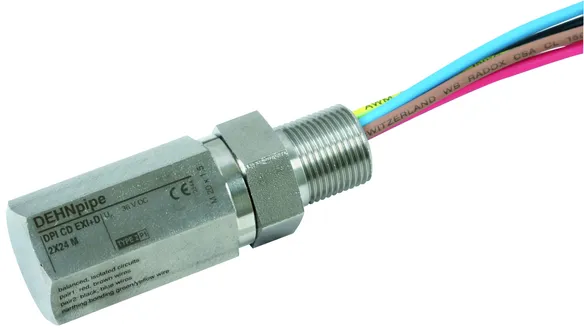

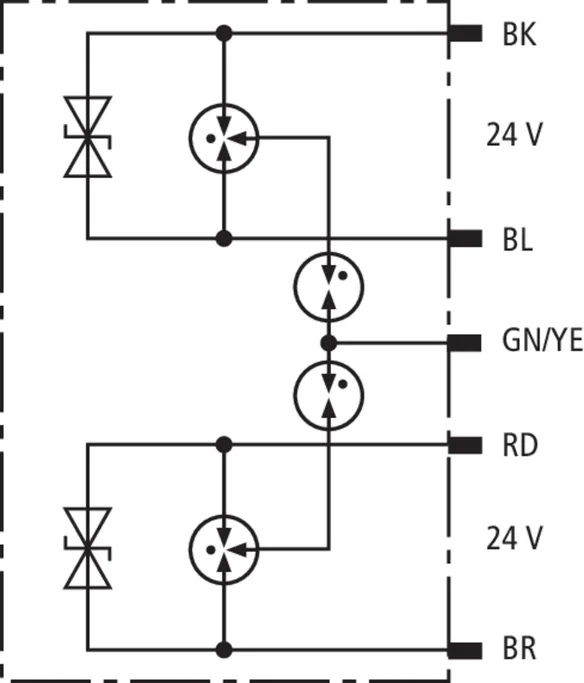

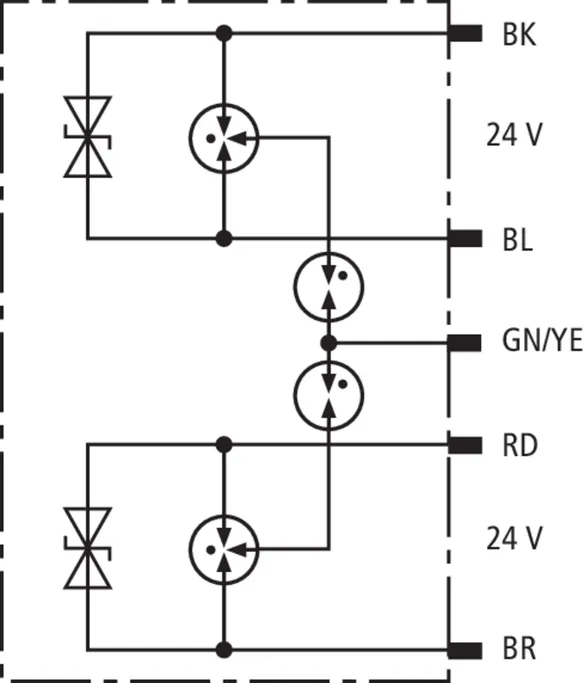

artikelnr. 929950 DPI CD EXI+D 2X24 M

GTIN 4013364137387, CCT (EU): 85363010, Bruttovægt: 247.00 g, VPE: 1.00 Pakkestørrelse

billeder

Yderligere information

CAD filer

Max. driftsspænding DC: 36 V
Mærkestrøm: 0,55 A
C2 samlet mærkeafledestødstrøm (8/20 µs): 20 kA

fabrikat: DEHN
Type: DPI CD EXI+D 2X24 M
artikelnr.: 929950
eller tilsvarende

Certificater

Teksniske data

Aflederklasse	T
Max. driftsspænding DC (U_C )	36 V
Mærkestrøm (I_L )	0,55 A
D1 lynstødstrøm (10/350 µs) leder-PG (I_imp )	1,5 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) (I_n )	20 kA
Montage på felt-/apparatside	M20 x 1,5 udvendigt gevind
Godkendelser	ATEX, IECEx, CCC, CSA & USA Hazloc, SIL

Aflederklasse	T
Mærksespænding (U_N )	24 V
Max. driftsspænding DC (U_C )	36 V
Max. driftsspænding AC (U_C )	25,4 V
Mærkestrøm (I_L )	0,55 A
D1 lynstødstrøm (10/350 µs) leder-PG (I_imp )	1,5 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) (I_n )	20 kA
C2 mærkeafledestødstrøm (8/20 µs) leder-PG (I_n )	10 kA
Restspænding leder-leder ved I_nC2 (U_P )	≤ 65 V
Restspænding leder-PG ved I_nC2 (U_P )	≤ 2000 V
Restspænding leder-leder ved 1 kV/µs C3 (U_P )	≤ 50 V
Restspænding leder-PG ved 1 kV/µs C3 (U_P )	≤ 1200 V
Kapacitet leder-leder (C)	≤ 2000 pF
Kapacitet leder-PG (C)	≤ 15 pF
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Kapslingsklasse	IP 67
Montage på felt-/apparatside	M20 x 1,5 udvendigt gevind
Tilslutning	Tilslutningsledere 1,3 mm²
Tilslutningsleder, længde	250 mm
Jording via	Tilslutningsleder
Kapslingsmateriale	NIRO (V2A)
Farve	Blank
Prøvestandarder	IEC 61643-21 / EN 61643-21
Godkendelser	ATEX, IECEx, CCC, CSA & USA Hazloc, SIL
ATEX-godkendelser (1)	DEKRA 11ATEX0207 X: II 2 (1) G Ex ia [ia Ga] IIC T5 / T6 Gb
ATEX-godkendelser (2)	DEKRA 11ATEX0217 X: II 2 G Ex db IIC T5 / T6 Gb
IECEx-godkendelser (1)	DEK 11.0076X: Ex ia [ia Ga] IIC T5 / T6 Gb
IECEx-godkendelser (2)	DEK 11.0079X: Ex db IIC T5 / T6 Gb
CSA & USA Hazloc-godkendelser (1)	CSA 13.70000407: Ex ia [ia] IIC T5 … T6
CSA & USA Hazloc-godkendelser (2)	CSA 13.70000407: Klasse I Div 1, 2; Klasse I Zone 1
China Compulsory Certification (1)	CCC No. 2021312304001028 (Ex ia)
China Compulsory Certification (2)	CCC No. 2021312304001025 (Ex d)
SIL-klassifikation	Op til SIL3 ^*)

Produkt 929950 blev tilføjet til notesblok.

Gå til notesblok

Produkt 929950 blev lagt I kurven.

Gå til webshoppen

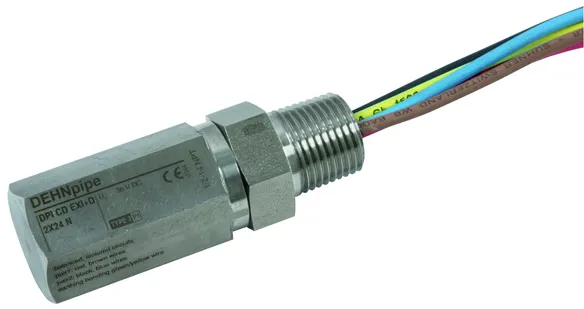

artikelnr. 929951 DPI CD EXI+D 2X24 N

GTIN 4013364137394, CCT (EU): 85363010, Bruttovægt: 247.00 g, VPE: 1.00 Pakkestørrelse

billeder

Yderligere information

CAD filer

Max. driftsspænding DC: 36 V
Mærkestrøm: 0,55 A
C2 samlet mærkeafledestødstrøm (8/20 µs): 20 kA

fabrikat: DEHN
Type: DPI CD EXI+D 2X24 N
artikelnr.: 929951
eller tilsvarende

Certificater

Teksniske data

Aflederklasse	T
Max. driftsspænding DC (U_C )	36 V
Mærkestrøm (I_L )	0,55 A
D1 lynstødstrøm (10/350 µs) leder-PG (I_imp )	1,5 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) (I_n )	20 kA
Montage på felt-/apparatside	¹/₂-14 NPT han gevind
Godkendelser	ATEX, IECEx, CCC, CSA & USA Hazloc, SIL

Aflederklasse	T
Mærksespænding (U_N )	24 V
Max. driftsspænding DC (U_C )	36 V
Max. driftsspænding AC (U_C )	25,4 V
Mærkestrøm (I_L )	0,55 A
D1 lynstødstrøm (10/350 µs) leder-PG (I_imp )	1,5 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) (I_n )	20 kA
C2 mærkeafledestødstrøm (8/20 µs) leder-PG (I_n )	10 kA
Restspænding leder-leder ved I_nC2 (U_P )	≤ 65 V
Restspænding leder-PG ved I_nC2 (U_P )	≤ 2000 V
Restspænding leder-leder ved 1 kV/µs C3 (U_P )	≤ 50 V
Restspænding leder-PG ved 1 kV/µs C3 (U_P )	≤ 1200 V
Kapacitet leder-leder (C)	≤ 2000 pF
Kapacitet leder-PG (C)	≤ 15 pF
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Kapslingsklasse	IP 67
Montage på felt-/apparatside	¹/₂-14 NPT han gevind
Tilslutning	Tilslutningsledere 1,3 mm²
Tilslutningsleder, længde	250 mm
Jording via	Tilslutningsleder
Kapslingsmateriale	NIRO (V2A)
Farve	Blank
Prøvestandarder	IEC 61643-21 / EN 61643-21
Godkendelser	ATEX, IECEx, CCC, CSA & USA Hazloc, SIL
ATEX-godkendelser (1)	DEKRA 11ATEX0207 X: II 2 (1) G Ex ia [ia Ga] IIC T5 / T6 Gb
ATEX-godkendelser (2)	DEKRA 11ATEX0217 X: II 2 G Ex db IIC T5 / T6 Gb
IECEx-godkendelser (1)	DEK 11.0076X: Ex ia [ia Ga] IIC T5 / T6 Gb
IECEx-godkendelser (2)	DEK 11.0079X: Ex db IIC T5 / T6 Gb
CSA & USA Hazloc-godkendelser (1)	CSA 13.70000407: Ex ia [ia] IIC T5 … T6
CSA & USA Hazloc-godkendelser (2)	CSA 13.70000407: Klass I Div 1, 2; Klass I Zone 1
China Compulsory Certification (1)	CCC No. 2021312304001028 (Ex ia)
China Compulsory Certification (2)	CCC No. 2021312304001025 (Ex d)
SIL-klassifikation	Op til SIL3 *⁾

Produkt 929951 blev tilføjet til notesblok.

Gå til notesblok

Produkt 929951 blev lagt I kurven.

Gå til webshoppen

DPI CD EXI+D 2X48

Overspændingsafleder i tryksikker kapsling til installation i eksplosionsfarlige områder til beskyttelse af to 48 V-snitflader.

2 produkter

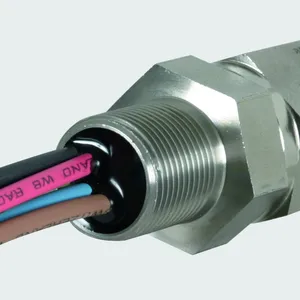

artikelnr. 929952 DPI CD EXI+D 2X48 M

GTIN 4013364137400, CCT (EU): 85363010, Bruttovægt: 247.00 g, VPE: 1.00 Pakkestørrelse

billeder

Yderligere information

Max. driftsspænding DC: 58 V
Mærkestrøm: 0,55 A
C2 samlet mærkeafledestødstrøm (8/20 µs): 20 kA

fabrikat: DEHN
Type: DPI CD EXI+D 2X48 M
artikelnr.: 929952
eller tilsvarende

Teksniske data

Aflederklasse	T
Max. driftsspænding DC (U_C )	58 V
Mærkestrøm (I_L )	0,55 A
D1 lynstødstrøm (10/350 µs) leder-PG (I_imp )	1,5 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) (I_n )	20 kA
Montage på felt-/apparatside	M20 x 1,5 udvendigt gevind
Godkendelser	ATEX, IECEx, CSA & USA Hazloc, SIL

Aflederklasse	T
Mærksespænding (U_N )	48 V
Max. driftsspænding DC (U_C )	58 V
Max. driftsspænding AC (U_C )	41 V
Mærkestrøm (I_L )	0,55 A
D1 lynstødstrøm (10/350 µs) leder-PG (I_imp )	1,5 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) (I_n )	20 kA
C2 mærkeafledestødstrøm (8/20 µs) leder-PG (I_n )	10 kA
Restspænding leder-leder ved I_nC2 (U_P )	≤ 95 V
Restspænding leder-PG ved I_nC2 (U_P )	≤ 2000 V
Restspænding leder-leder ved 1 kV/µs C3 (U_P )	≤ 80 V
Restspænding leder-PG ved 1 kV/µs C3 (U_P )	≤ 1200 V
Kapacitet leder-leder (C)	≤ 1200 pF
Kapacitet leder-PG (C)	≤ 15 pF
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Kapslingsklasse	IP 67
Montage på felt-/apparatside	M20 x 1,5 udvendigt gevind
Tilslutning	Tilslutningsledere 1,3 mm²
Tilslutningsleder, længde	250 mm
Jording via	Tilslutningsleder
Kapslingsmateriale	Rustfrit
Farve	Blank
Prøvestandarder	IEC 61643-21 / EN 61643-21
Godkendelser	ATEX, IECEx, CSA & USA Hazloc, SIL
ATEX-godkendelser (1)	DEKRA 11ATEX0207 X: II 2 (1) G Ex ia [ia Ga] IIC T5 / T6 Gb
ATEX-godkendelser (2)	DEKRA 11ATEX0217 X: II 2 G Ex d IIC T5 / T6 Gb
IECEx-godkendelser (1)	DEK 11.0076X: Ex ia [ia Ga ] IIC T5 / T6 Gb
IECEx-godkendelser (2)	DEK 11.0079X: Ex d IIC T5 eller T6 Gb
CSA & USA Hazloc-godkendelser (1)	CSA 13.70000407: Ex ia [ia] IIC T5 … T6
CSA & USA Hazloc-godkendelser (2)	CSA 13.70000407: Klasse I Div 1, 2; Klasse I Zone 1
SIL-klassifikation	Op til SIL3 *⁾

Produkt 929952 blev tilføjet til notesblok.

Gå til notesblok

Produkt 929952 blev lagt I kurven.

Gå til webshoppen

artikelnr. 929953 DPI CD EXI+D 2X48 N

GTIN 4013364137417, CCT (EU): 85363010, Bruttovægt: 247.00 g, VPE: 1.00 Pakkestørrelse

billeder

Yderligere information

Max. driftsspænding DC: 58 V
Mærkestrøm: 0,55 A
C2 samlet mærkeafledestødstrøm (8/20 µs): 20 kA

fabrikat: DEHN
Type: DPI CD EXI+D 2X48 N
artikelnr.: 929953
eller tilsvarende

Teksniske data

Aflederklasse	T
Max. driftsspænding DC (U_C )	58 V
Mærkestrøm (I_L )	0,55 A
D1 lynstødstrøm (10/350 µs) leder-PG (I_imp )	1,5 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) (I_n )	20 kA
Montage på felt-/apparatside	¹/₂-14 NPT udvendigt gevind
Godkendelser	ATEX, IECEx, CSA & USA Hazloc, SIL

Aflederklasse	T
Mærksespænding (U_N )	48 V
Max. driftsspænding DC (U_C )	58 V
Max. driftsspænding AC (U_C )	41 V
Mærkestrøm (I_L )	0,55 A
D1 lynstødstrøm (10/350 µs) leder-PG (I_imp )	1,5 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) (I_n )	20 kA
C2 mærkeafledestødstrøm (8/20 µs) leder-PG (I_n )	10 kA
Restspænding leder-leder ved I_nC2 (U_P )	≤ 95 V
Restspænding leder-PG ved I_nC2 (U_P )	≤ 2000 V
Restspænding leder-leder ved 1 kV/µs C3 (U_P )	≤ 80 V
Restspænding leder-PG ved 1 kV/µs C3 (U_P )	≤ 1200 V
Kapacitet leder-leder (C)	≤ 1200 pF
Kapacitet leder-PG (C)	≤ 15 pF
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Kapslingsklasse	IP 67
Montage på felt-/apparatside	¹/₂-14 NPT udvendigt gevind
Tilslutning	Tilslutningsledere 1,3 mm²
Tilslutningsleder, længde	250 mm
Jording via	Tilslutningsleder
Kapslingsmateriale	Rustfrit
Farve	Blank
Prøvestandarder	IEC 61643-21 / EN 61643-21
Godkendelser	ATEX, IECEx, CSA & USA Hazloc, SIL
ATEX-godkendelser (1)	DEKRA 11ATEX0207 X: II 2 (1) G Ex ia [ia Ga] IIC T5 / T6 Gb
ATEX-godkendelser (2)	DEKRA 11ATEX0217 X: II 2 G Ex d IIC T5 / T6 Gb
IECEx-godkendelser (1)	DEK 11.0076X: Ex ia [ia Ga ] IIC T5 / T6 Gb
IECEx-godkendelser (2)	DEK 11.0079X: Ex d IIC T5 / T6 Gb
CSA & USA Hazloc-godkendelser (1)	CSA 13.70000407: Ex ia [ia] IIC T5 … T6
CSA & USA Hazloc-godkendelser (2)	CSA 13.70000407: Klasse I Div 1, 2; Klasse I Zone 1
SIL-klassifikation	Op til SIL3 *⁾

Produkt 929953 blev tilføjet til notesblok.

Gå til notesblok

Produkt 929953 blev lagt I kurven.

Gå til webshoppen

DEHNpipe

Details

DPI MD

artikelnr. 929941 DPI MD 24 M 2S

Du er ikke autoriseret til at downloade 929941.stp

Du er ikke autoriseret til at downloade 929941.igs

Du er ikke autoriseret til at downloade 929941.jt

Du er ikke autoriseret til at downloade 929941.dwg

Du er ikke autoriseret til at downloade 929941m_D.dxf

Du er ikke autoriseret til at downloade DEHN.929941.wspak

Du er ikke autoriseret til at downloade DEHN.929941.edz

Produkt 929941 blev tilføjet til notesblok.

Produkt 929941 blev lagt I kurven.

DPI ME

artikelnr. 929921 DPI ME 24 N A2G

Du er ikke autoriseret til at downloade 929921.stp

Du er ikke autoriseret til at downloade 929921.igs

Du er ikke autoriseret til at downloade 929921.jt

Du er ikke autoriseret til at downloade 929921.dwg

Du er ikke autoriseret til at downloade 929921m_D.dxf

Du er ikke autoriseret til at downloade DEHN.929921.wspak

Du er ikke autoriseret til at downloade DEHN.929921.edz

Produkt 929921 blev tilføjet til notesblok.

Produkt 929921 blev lagt I kurven.

DPI MD EX

artikelnr. 929960 DPI MD EX 24 M 2

Du er ikke autoriseret til at downloade 929960.stp

Du er ikke autoriseret til at downloade 929960.igs

Du er ikke autoriseret til at downloade 929960.jt

Du er ikke autoriseret til at downloade 929960.dwg

Du er ikke autoriseret til at downloade 929960m_D.dxf

Du er ikke autoriseret til at downloade DEHN.929960.wspak

Du er ikke autoriseret til at downloade DEHN.929960.edz

Produkt 929960 blev tilføjet til notesblok.

Produkt 929960 blev lagt I kurven.

artikelnr. 929965 DPI MD EX 24 N 2

Du er ikke autoriseret til at downloade 929965.dxf

Du er ikke autoriseret til at downloade DEHN.929965.wspak

Du er ikke autoriseret til at downloade DEHN.929965.edz

Produkt 929965 blev tilføjet til notesblok.

Produkt 929965 blev lagt I kurven.

DPI CD EXI

artikelnr. 929961 DPI CD EXI 24 M

Du er ikke autoriseret til at downloade 929961.stp

Du er ikke autoriseret til at downloade 929961.igs

Du er ikke autoriseret til at downloade 929961.jt

Du er ikke autoriseret til at downloade 929961.dwg

Du er ikke autoriseret til at downloade 929961m_D.dxf

Du er ikke autoriseret til at downloade DEHN.929961.wspak

Du er ikke autoriseret til at downloade DEHN.929961.edz

Produkt 929961 blev tilføjet til notesblok.

Produkt 929961 blev lagt I kurven.

artikelnr. 929963 DPI CD EXI 24 N

Du er ikke autoriseret til at downloade 929963.stp

Du er ikke autoriseret til at downloade 929963.igs

Du er ikke autoriseret til at downloade 929963.jt

Du er ikke autoriseret til at downloade 929963.dwg

Du er ikke autoriseret til at downloade 929963_964m_D.dxf

Du er ikke autoriseret til at downloade DEHN.929963.wspak

Du er ikke autoriseret til at downloade DEHN.929963.edz

Produkt 929963 blev tilføjet til notesblok.

Produkt 929963 blev lagt I kurven.

DPI CD EXD

artikelnr. 929962 DPI CD EXD 24 M

Du er ikke autoriseret til at downloade 929961.stp

Du er ikke autoriseret til at downloade 929961.igs

Du er ikke autoriseret til at downloade 929961.jt

Du er ikke autoriseret til at downloade 929961.dwg

Du er ikke autoriseret til at downloade 929961_962m_D.dxf

Du er ikke autoriseret til at downloade DEHN.929962.wspak

Du er ikke autoriseret til at downloade DEHN.929962.edz

Produkt 929962 blev tilføjet til notesblok.

Produkt 929962 blev lagt I kurven.

artikelnr. 929964 DPI CD EXD 24 N

Du er ikke autoriseret til at downloade 929963.stp

Du er ikke autoriseret til at downloade 929963.igs

Du er ikke autoriseret til at downloade 929963.jt

Du er ikke autoriseret til at downloade 929963.dwg

Du er ikke autoriseret til at downloade 929963_964m_D.dxf

Du er ikke autoriseret til at downloade DEHN.929964.wspak
