DEHNprotector - kombiafleder

Kombineret overspændingsbeskyttelse for en terminals energi- og dataside
Beskyttelse af TV- og satellitudstyr, telefonanlæg samt Ethernet-komponenter
Optisk drifts- og fejlvisning
Let eftermontering med enkel installation

Details

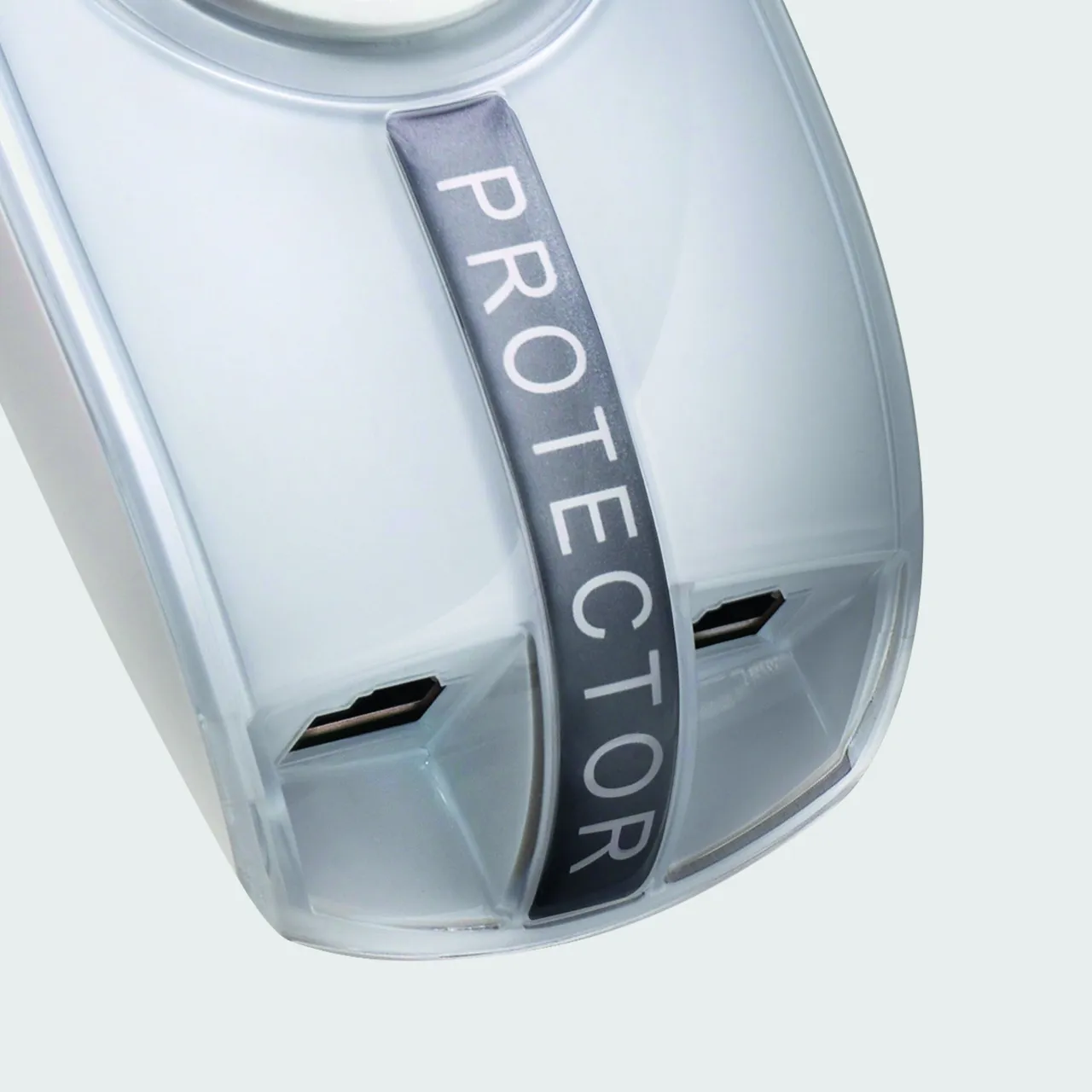

lorem ipsum — Udgave med RJ-tilslutning.

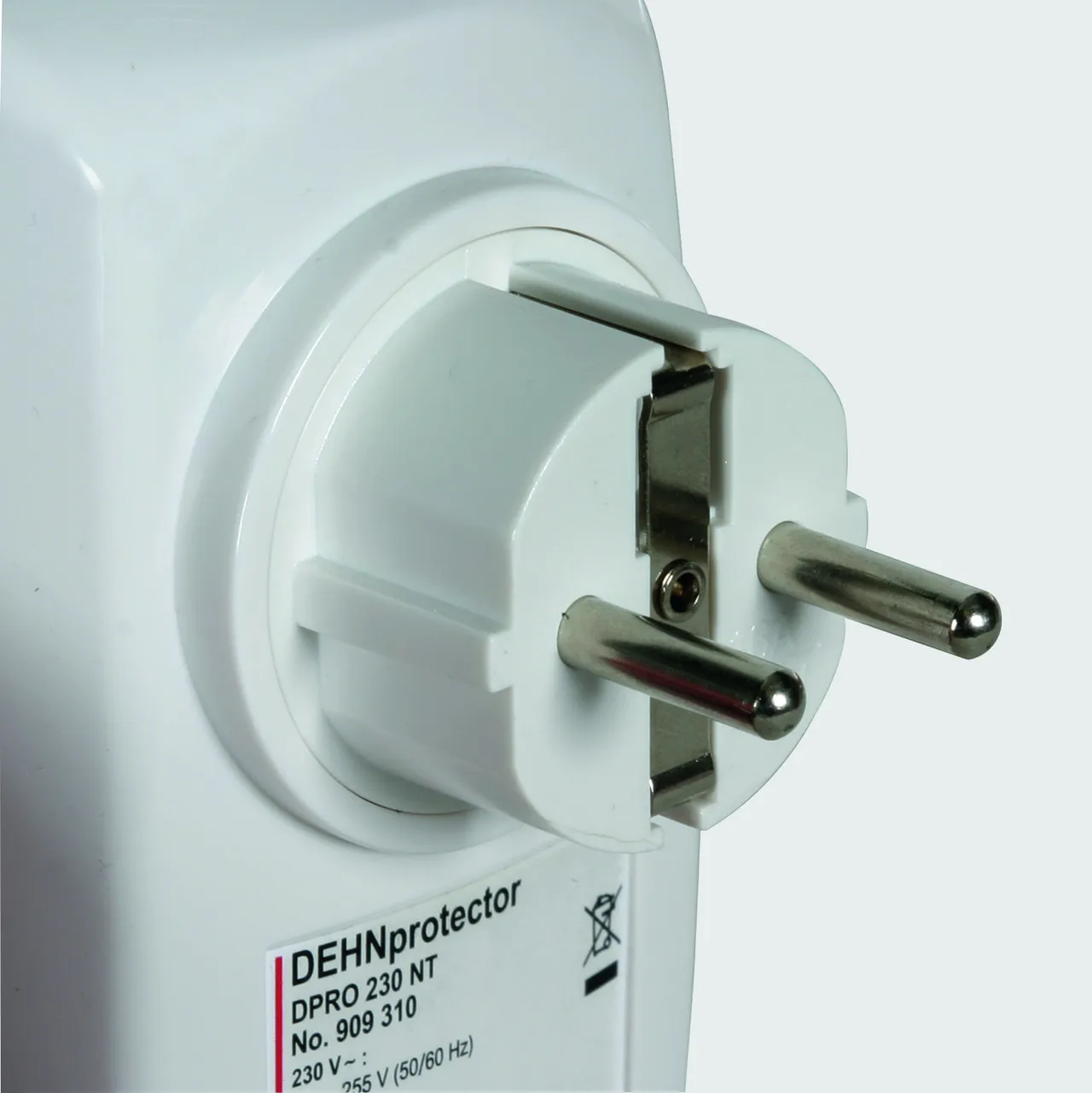

Stikkontakt med jord til beskyttelse af strømsiden.

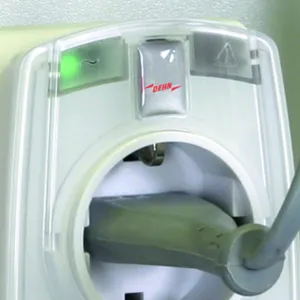

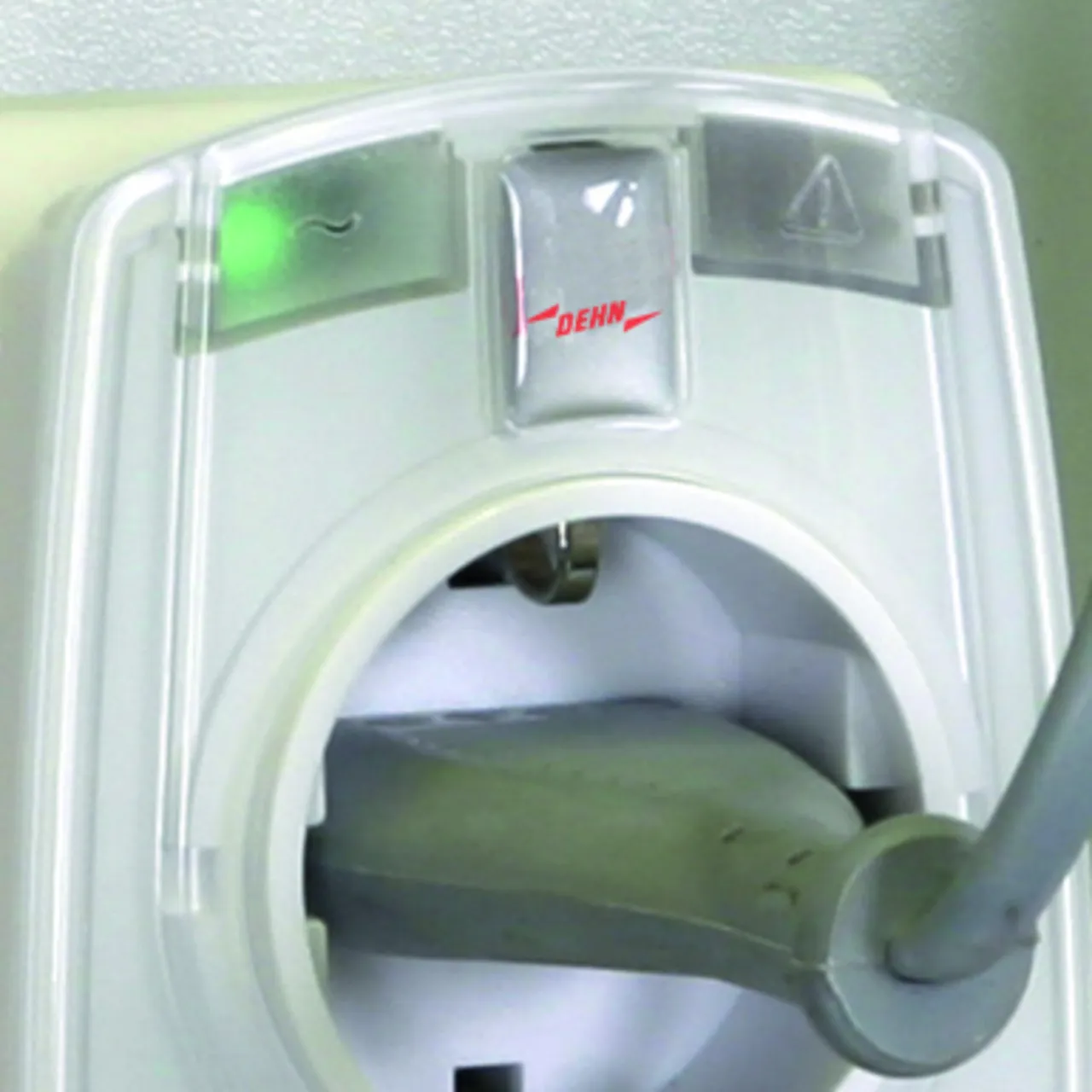

Visuel funktions- og fejlmeldingslys til strømsiden (230 V).

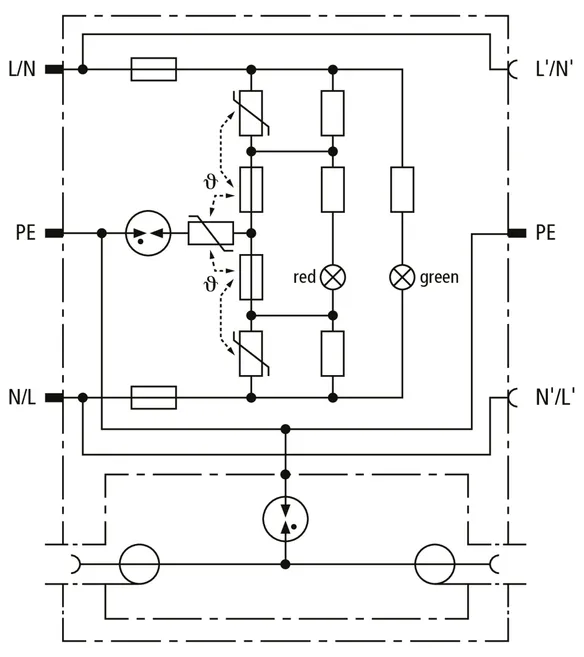

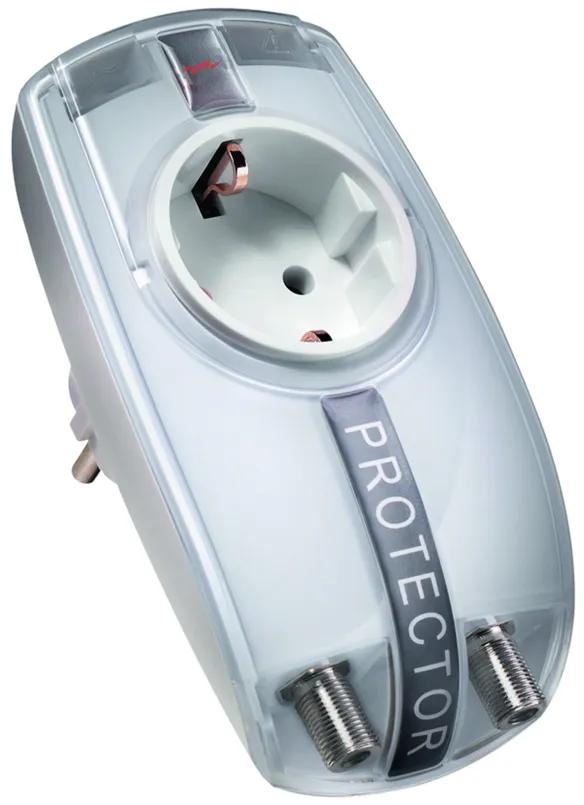

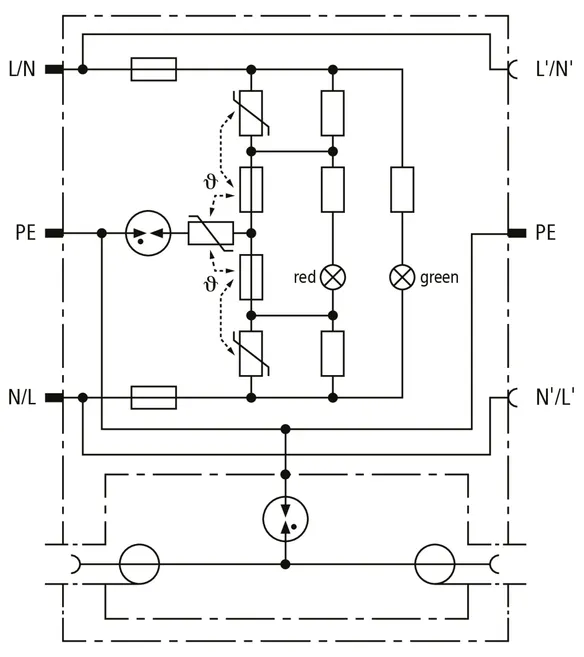

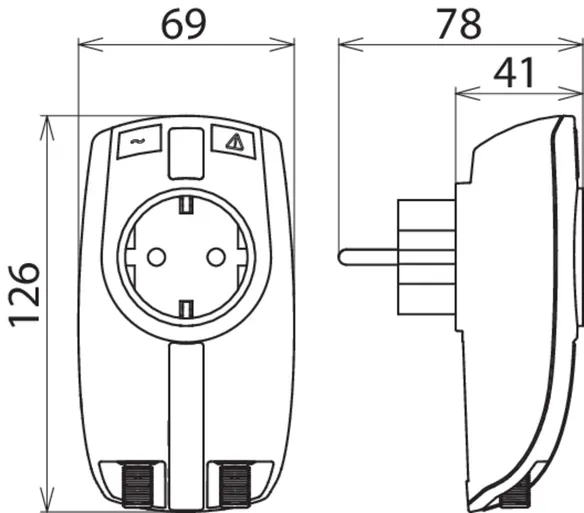

DPRO 230 TV

Kombineret overspændingsbeskyttelse til strøm- og antennesiden af TV-, radio- eller satellitmodtagere. Med visuel funktions- og fejlindikator og indbygget børnesikring.

1 produkt

artikelnr. 909300 DPRO 230 TV

GTIN 4013364117723, CCT (EU): 85363010, Bruttovægt: 241.20 g, VPE: 1.00 Pakkestørrelse

forrige

billeder

Yderligere information

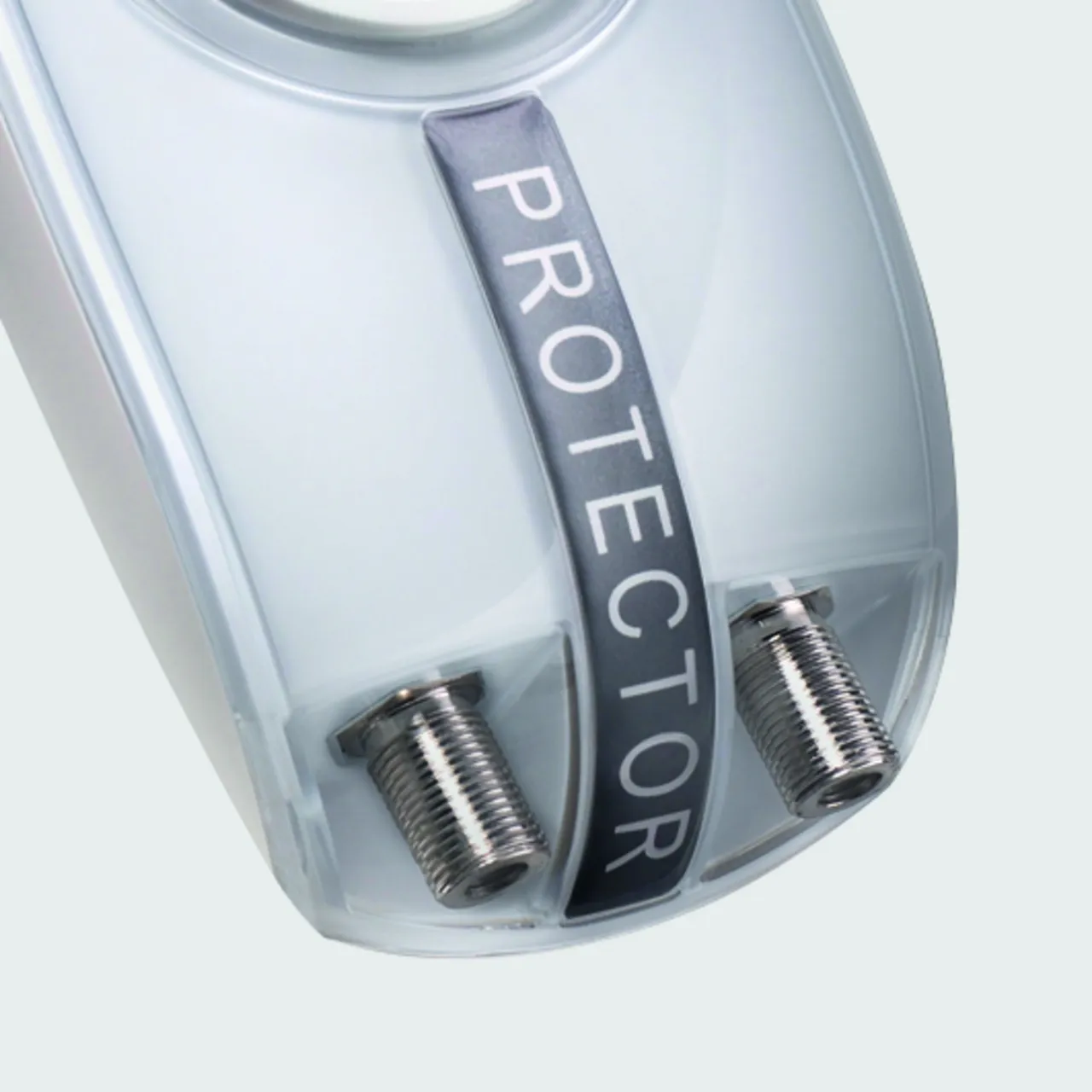

Tilslutning (indgang / udgang): F-sokkel / F-sokkel

fabrikat: DEHN
Type: DPRO 230 TV
artikelnr.: 909300
eller tilsvarende

Certificater

Teksniske data

Beskyttelse af datasiden
Aflederklasse	B
Max. driftsspænding DC (U_C )	60 V
C2 mærkeafledestødstrøm (8/20 µs) leder-skærm (PE) (I_n )	5 kA
Gennemgangsdæmpning 0-2400 MHz	≤ 1,5 dB
Tilslutning (indgang / udgang)	F-sokkel / F-sokkel
Beskyttelse af strømsiden
Afleder efter EN 61643-11 / IEC 61643-11	Type 3 / klasse III
Max. driftsspænding AC (U_C )	255 V (50 / 60 Hz)
Samlet afledestødstrøm (8/20 µs) [L+N-PE] (I_total )	5 kA
Restspænding [L-N] (U_P )	≤ 1,35 kV
Max. overstrømsbeskyttelse på netsiden	16 A gL/gG eller B 16 A

Beskyttelse af datasiden
Aflederklasse	B
Max. driftsspænding DC (U_C )	60 V
C2 mærkeafledestødstrøm (8/20 µs) leder-skærm (PE) (I_n )	5 kA
Restspænding leder-skærm (PE) ved 1 kV/µs C3 (U_P )	≤ 600 V
Gennemgangsdæmpning 0-2400 MHz	≤ 1,5 dB
Driftstemperaturområde (T_U )	-25 °C ... +40 °C
Kapslingsklasse	IP 20
Tilslutning (indgang / udgang)	F-sokkel / F-sokkel
Jording via	Beskyttelsesleder
Kapslingmateriale	Termoplast, UL 94 V-2
Farve	Hvid
Prøvestandarder	IEC 61643-21 / EN 61643-21
Beskyttelse af strømsiden
Afleder efter EN 61643-11 / IEC 61643-11	Type 3 / klasse III
Mærkespænding AC (U_N )	230 V (50 / 60 Hz)
Max. driftsspænding AC (U_C )	255 V (50 / 60 Hz)
Mærkelaststrøm AC (I_L )	16 A
Mærkeafledestødstrøm (8/20 µs) (I_n )	3 kA
Samlet afledestødstrøm (8/20 µs) [L+N-PE] (I_total )	5 kA
Kombineret stød (U_OC )	6 kV
Kombineret stød [L+N-PE] (U_OC_total )	10 kV
Restspænding [L-N] (U_P )	≤ 1,35 kV
Restspænding [L/N-PE] (U_P )	≤ 1,5 kV
Reaktionstid [L-N] (t_A )	≤ 25 ns
Reaktionstid [L/N-PE] (t_A )	≤ 100 ns
Max. overstrømsbeskyttelse på netsiden	16 A gL/gG eller B 16 A
Kortslutningsbæreevne ved max. overstrømsbeskyttelse på netsiden (I_SCCR )	1 kAeff
Midlertidig overspænding [L-N] (U_T) – karakteristik	335 V / 5 sek. – modstandsdygtig
Midlertidig overspænding [L-N] (U_T) – karakteristik	440 V / 120 min. – sikker udkobling
Midlertidig overspænding [L/N-PE] (U_T) – karakteristik	335 V / 120 min. – modstandsdygtig
Midlertidig overspænding [L/N-PE] (U_T) – karakteristik	440 V / 5 sek. – modstandsdygtig
Midlertidig overspænding [L+N-PE] (U_T) – karakteristik	1200 V + U_REF / 200 ms – sikker udkobling
Fejlindikator	Rødt lys
Funktionsindikator	Grønt lys
Antal porte	1
Montage på	Strømstik DIN 49440 / DIN 49441
Prøvestandarder	EN 61643-11

Produkt 909300 blev tilføjet til notesblok.

Gå til notesblok

Produkt 909300 blev lagt I kurven.

Gå til webshoppen

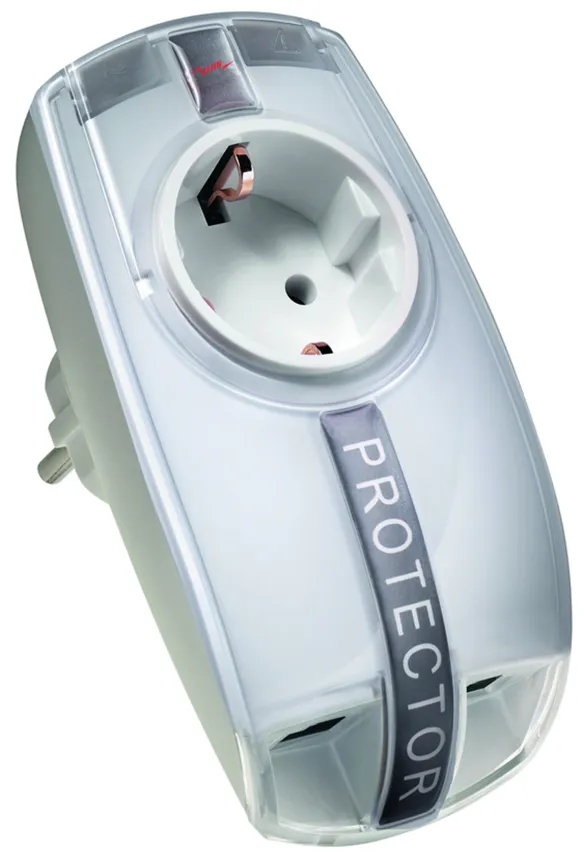

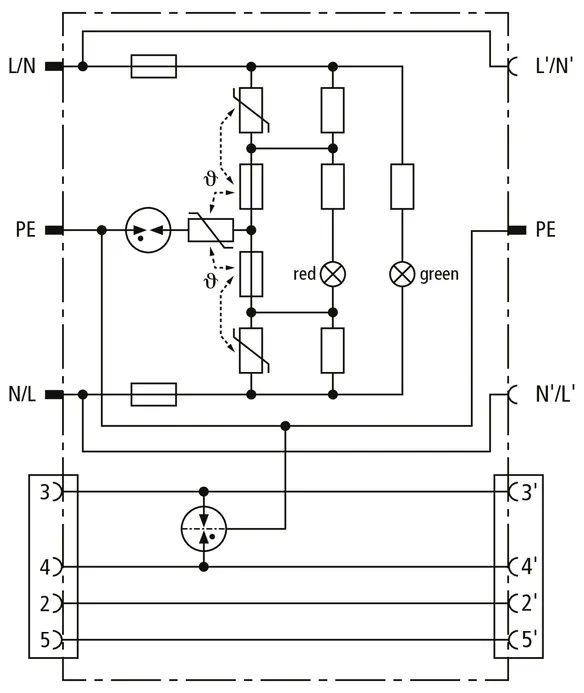

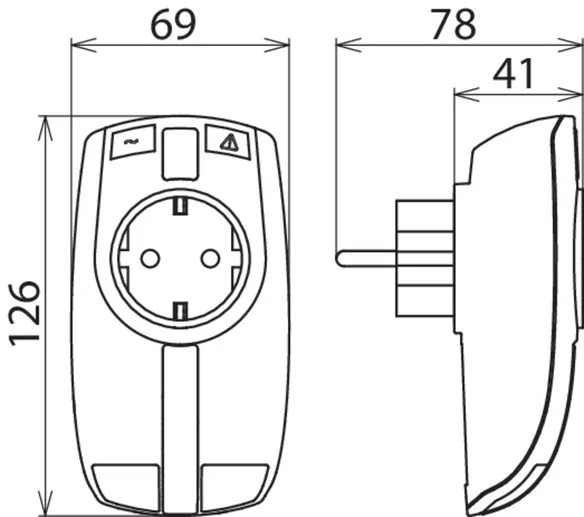

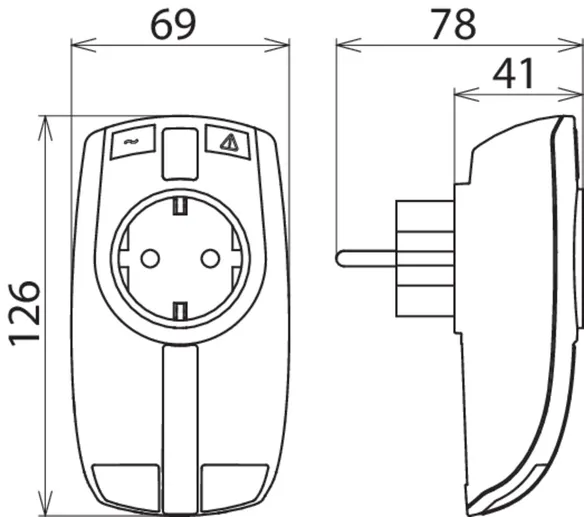

DPRO 230 NT

Kombineret overspændingsbeskyttelse til energi- og datasiden på en digital netværksafslutning NT (IP-telefoni), især telekommunikationsgrænseflader til VVDSL og G.fast (til 1 Gbit/s). Optisk drifts- og fejlvisning samt integreret børnesikring på energisiden.

1 produkt

artikelnr. 909310 DPRO 230 NT

GTIN 4013364117747, CCT (EU): 85363010, Bruttovægt: 258.60 g, VPE: 1.00 Pakkestørrelse

forrige

billeder

Yderligere information

Tilslutning (indgang / udgang): RJ12-sokkel / RJ12-sokkel
Tilgængelighed: 3/4

fabrikat: DEHN
Type: DPRO 230 NT
artikelnr.: 909310
eller tilsvarende

Certificater

Teksniske data

Beskyttelse af datasiden
Aflederklasse	Q
Max. driftsspænding DC (U_C )	180 V
Lynstødstrøm (10/350 µs) per leder D1 (I_imp )	1 kA
C2 mærkeafledestødstrøm (8/20 µs) per leder (I_n )	2,5 kA
Grænsefrekvens (f_G )	220 MHz
Tilslutning (indgang / udgang)	RJ12-sokkel / RJ12-sokkel
Beskyttelse af strømsiden
Afleder efter EN 61643-11 / IEC 61643-11	type 3 / klasse III
Max. driftsspænding AC (U_C )	255 V (50 / 60 Hz)
Samlet afledestødstrøm (8/20 µs) [L+N-PE] (I_total )	5 kA
Restspænding [L-N] (U_P )	≤ 1,35 kV
Max. overstrømsbeskyttelse på netsiden	B 16 A

Beskyttelse af datasiden
Aflederklasse	Q
Max. driftsspænding DC (U_C )	180 V
Lynstødstrøm (10/350 µs) per leder D1 (I_imp )	1 kA
C2 mærkeafledestødstrøm (8/20 µs) per leder (I_n )	2,5 kA
Restspænding leder-leder ved I_nC2 (U_P )	≤ 500 V
Restspænding leder-PE ved I_nC2 (U_P )	≤ 500 V
Restspænding leder-leder ved 1 kV/µs C3 (U_P )	≤ 500 V
Restspænding leder-PE ved 1 kV/µs C3 (U_P )	≤ 500 V
Grænsefrekvens (f_G )	220 MHz
Driftstemperaturområde (T_U )	-25 °C ... +40 °C
Kapslingsklasse	IP 20
Tilslutning (indgang / udgang)	RJ12-sokkel / RJ12-sokkel
Tilgængelighed	3/4
Jording via	Beskyttelsesleder
Kapslingmateriale	Termoplast, UL 94 V-2
Farve	Hvid
Prøvestandarder	IEC 61643-21 / EN 61643-21
Beskyttelse af strømsiden
Afleder efter EN 61643-11 / IEC 61643-11	type 3 / klasse III
Mærkespænding AC (U_N )	230 V (50 / 60 Hz)
Max. driftsspænding AC (U_C )	255 V (50 / 60 Hz)
Mærkelaststrøm AC (I_L )	16 A
Mærkeafledestødstrøm (8/20 µs) (I_n )	3 kA
Samlet afledestødstrøm (8/20 µs) [L+N-PE] (I_total )	5 kA
Kombineret stød (U_OC )	6 kV
Kombineret stød [L+N-PE] (U_OC_total )	10 kV
Restspænding [L-N] (U_P )	≤ 1,35 kV
Restspænding [L/N-PE] (U_P )	≤ 1,5 kV
Reaktionstid [L-N] (t_A )	≤ 25 ns
Reaktionstid [L/N-PE] (t_A )	≤ 100 ns
Max. overstrømsbeskyttelse på netsiden	B 16 A
Kortslutningsbæreevne ved max. overstrømsbeskyttelse på netsiden (I_SCCR )	1 kAeff
Midlertidig overspænding [L-N] (U_T) – karakteristik	335 V / 5 sek. – modstandsdygtig
Midlertidig overspænding [L-N] (U_T) – karakteristik	440 V / 120 min. – sikker udkobling
Midlertidig overspænding [L/N-PE] (U_T) – karakteristik	335 V / 120 min. – modstandsdygtig
Midlertidig overspænding [L/N-PE] (U_T) – karakteristik	440 V / 5 sek. – modstandsdygtig
Midlertidig overspænding [L+N-PE] (U_T) – karakteristik	1200 V + U_REF / 200 ms. – sikker udkobling
Fejlindikator	Rødt lys
Funktionsindikator	Grønt lys
Antal porte	1
Montage på	Beskyttelseskontakt-stiksystem DIN 49440 / DIN 49441
Prøvestandarder	EN 61643-11

Produkt 909310 blev tilføjet til notesblok.

Gå til notesblok

Produkt 909310 blev lagt I kurven.

Gå til webshoppen

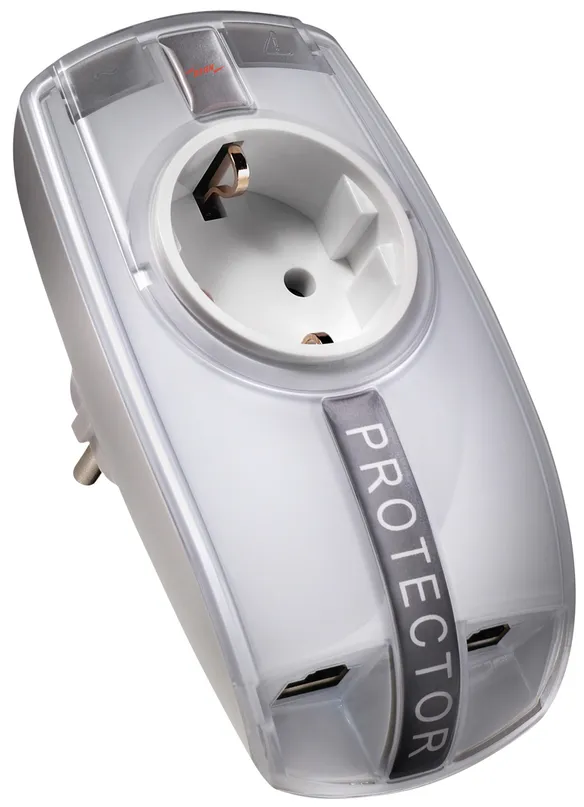

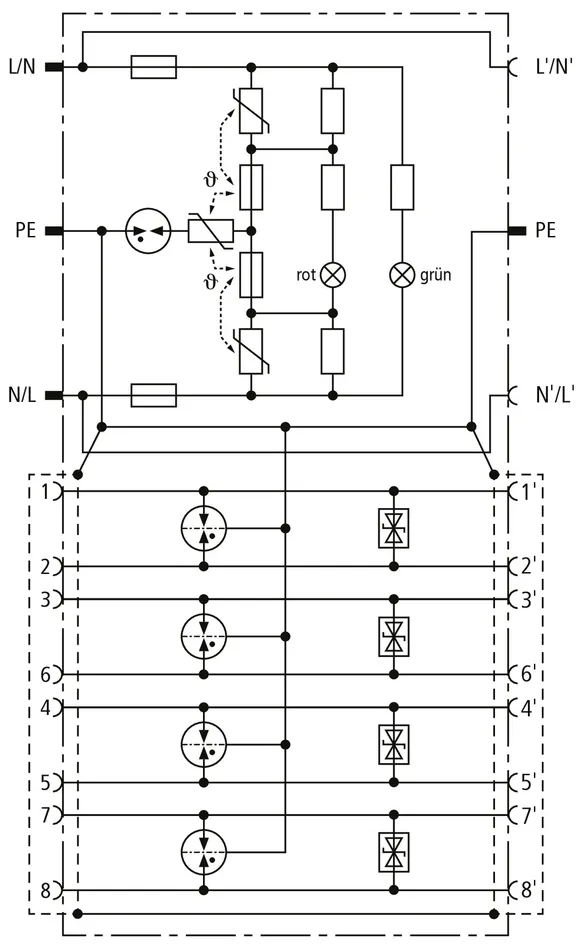

DPRO 230 LAN100

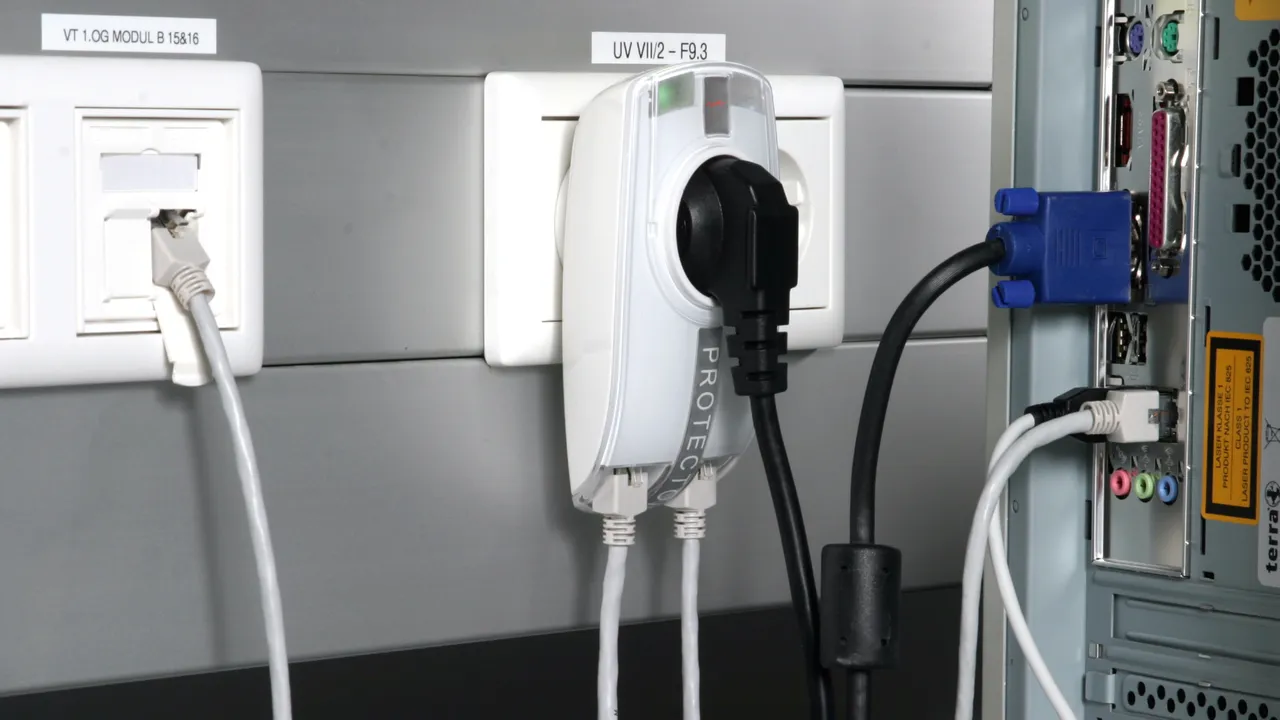

Kombineret overspændingsbeskyttelse til strømsiden og dataindgangen til beskyttelse af LAN-komponenter. Beskyttelse af alle lederpar til ethernetstik.
Efterlever kravene for Channel-klasse D efter EN 50173 og er derved egnet til 1000 Base-T (Gigabit Ethernet). Med visuel funktions- og fejlindikator og indbygget børnesikring.

1 produkt

artikelnr. 909321 DPRO 230 LAN100

GTIN 4013364126152, CCT (EU): 85363010, Bruttovægt: 271.00 g, VPE: 1.00 Pakkestørrelse

forrige

billeder

Yderligere information

Tilslutning (indgang / udgang): Skærmet RJ45-sokkel / skærmet RJ45-sokkel
Tilgængelighed: 1/2, 3/6, 4/5, 7/8

fabrikat: DEHN
Type: DPRO 230 LAN100
artikelnr.: 909321
eller tilsvarende

Certificater

Teksniske data

Beskyttelse af datasiden
Aflederklasse	Q
Max. driftsspænding DC (U_C )	3,3 V
Lynstødstrøm (10/350 µs) per leder D1 (I_imp )	0,5 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) (I_n )	10 kA
Grænsefrekvens (f_G )	180 MHz
Tilslutning (indgang / udgang)	Skærmet RJ45-sokkel / skærmet RJ45-sokkel
Beskyttelse af strømsiden
Afleder efter EN 61643-11 / IEC 61643-11	Type 3 / klasse III
Max. driftsspænding AC (U_C )	255 V (50 / 60 Hz)
Samlet afledestødstrøm (8/20 µs) [L+N-PE] (I_total )	5 kA
Restspænding [L-N] (U_P )	≤ 1,25 kV
Max. overstrømsbeskyttelse på netsiden	B 16 A

Beskyttelse af datasiden
Aflederklasse	Q
Max. driftsspænding DC (U_C )	3,3 V
Lynstødstrøm (10/350 µs) per leder D1 (I_imp )	0,5 kA
C2 mærkeafledestødstrøm (8/20 µs) leder-leder (I_n )	150 A
C2 mærkeafledestødstrøm (8/20 µs) leder-PE (I_n )	2,5 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) (I_n )	10 kA
Restspænding leder-leder ved I_nC2 (U_P )	≤ 30 V
Restspænding leder-PE ved I_nC2 (U_P )	≤ 550 V
Restspænding leder-leder ved 1 kV/µs C3 (U_P )	30 V
Restspænding leder-PE ved 1 kV/µs C3 (U_P )	≤ 550 V
Grænsefrekvens (f_G )	180 MHz
Driftstemperaturområde (T_U )	-25 °C ... +40 °C
Kapslingsklasse	IP 20
Tilslutning (indgang / udgang)	Skærmet RJ45-sokkel / skærmet RJ45-sokkel
Tilgængelighed	1/2, 3/6, 4/5, 7/8
Jording via	Beskyttelsesleder
Kapslingmateriale	Termoplast, UL 94 V-2
Farve	Hvid
Prøvestandarder	IEC 61643-21 / EN 61643-21
Beskyttelse af strømsiden
Afleder efter EN 61643-11 / IEC 61643-11	Type 3 / klasse III
Mærkespænding AC (U_N )	230 V (50 / 60 Hz)
Max. driftsspænding AC (U_C )	255 V (50 / 60 Hz)
Mærkelaststrøm AC (I_L )	16 A
Mærkeafledestødstrøm (8/20 µs) (I_n )	3 kA
Samlet afledestødstrøm (8/20 µs) [L+N-PE] (I_total )	5 kA
Kombineret stød (U_OC )	6 kV
Kombineret stød [L+N-PE] (U_OC_total )	10 kV
Restspænding [L-N] (U_P )	≤ 1,25 kV
Restspænding [L/N-PE] (U_P )	≤ 1,5 kV
Reaktionstid [L-N] (t_A )	≤ 25 ns
Reaktionstid [L/N-PE] (t_A )	≤ 100 ns
Max. overstrømsbeskyttelse på netsiden	B 16 A
Kortslutningsbæreevne ved max. overstrømsbeskyttelse på netsiden (I_SCCR )	1 kAeff
Midlertidig overspænding [L-N] (U_T) – karakteristik	335 V / 5 sek. – modstandsdygtig
Midlertidig overspænding [L-N] (U_T) – karakteristik	440 V / 120 min. – sikker udkobling
Midlertidig overspænding [L/N-PE] (U_T) – karakteristik	335 V / 120 min. – modstandsdygtig
Midlertidig overspænding [L/N-PE] (U_T) – karakteristik	440 V / 5 sek. – modstandsdygtig
Midlertidig overspænding [L+N-PE] (U_T) – karakteristik	1200 V + U_REF / 200 ms. – sikker udkobling
Fejlindikator	Rødt lys
Funktionsindikator	Grønt lys
Antal porte	1
Montage på	Strømstik DIN 49440 / DIN 49441
Prøvestandarder	EN 61643-11
