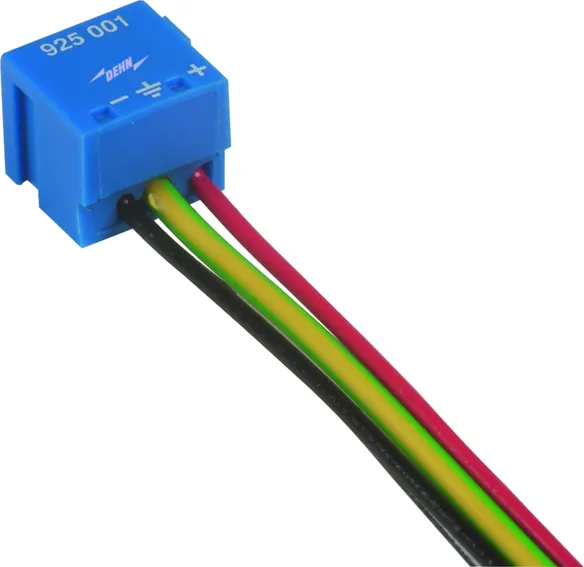

BUStector

Details

Overspændingsafleder med busklemmeudformning, tilpasset bæreevnen i KNX / EIB-systemer. EIBA-certificeret.

1 produkt

GTIN 4013364047365, CCT (EU): 85363010, Bruttovægt: 10.10 g, VPE: 1.00 Pakkestørrelse

billeder

Yderligere information

Max. driftsspænding DC: 45 V
C2 mærkeafledestødsstrøm per leder: 5 kA

fabrikat: DEHN
Type: BT 24
artikelnr.: 925001
eller tilsvarende

Certificater

Teksniske data

Aflederklasse	B
Max. driftsspænding DC (U_C )	45 V
Mærkestrøm (I_L )	6 A
D1 lynstødstrøm (10/350 µs) per leder	1 kA
C2 mærkeafledestødsstrøm per leder (I_n )	5 kA
Grænsefrekvens leder-leder (f_G )	70 MHz
Godkendelser	EIBA-Zertifizierung Nr. Z 32/1399/95

Aflederklasse	B
Mærkespænding (U_N )	24 V
Max. driftsspænding DC (U_C )	45 V
Mærkestrøm (I_L )	6 A
D1 lynstødstrøm (10/350 µs) per leder	1 kA
C2 mærkeafledestødsstrøm per leder (I_n )	5 kA
Restspænding leder-leder ved I_nC2 (U_P )	≤ 1200 V
Restspænding leder-PG ved I_nC2 (U_P )	≤ 650 V
Restspænding leder-leder ved 1 kV/µs C3 (U_P )	≤ 750 V
Restspænding leder-PG ved 1 kV/µs C3 (U_P )	≤ 500 V
Grænsefrekvens leder-leder (f_G )	70 MHz
Kapacitet leder-leder	≤ 10 pF
Kapacitet leder-PG	≤ 10 pF
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Kapslingsklasse	IP 20
Tilslutning	Fjederkontakt (Ø1 mm) / tilslutningsledere (Ø0,8 mm)
Jording via.	Leder (0,75 mm²), 200 mm lang
Kapslingsmateriale	Termoplast
Farve	Blå
Prøvestandarder	IEC 61643-21
Godkendelser	EIBA-Zertifizierung Nr. Z 32/1399/95
