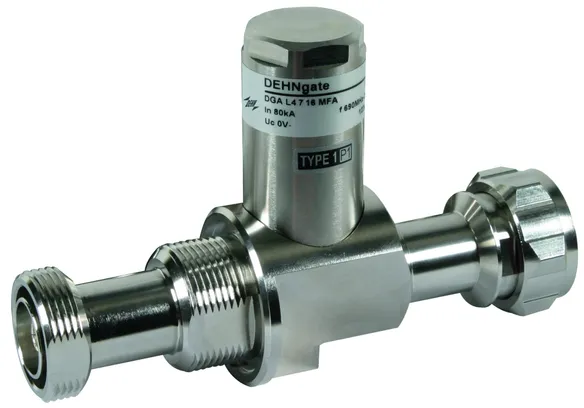

DEHNgate – Afledere til koaksial tilslutning

Universelle overspændings- og kombiafledere
Maksimal afledeevne til koaksiale systemer
Lav restspænding muliggør beskyttelse af tilsluttet udstyr
Særligt langtidsholdbare kontaktmaterialer

Details

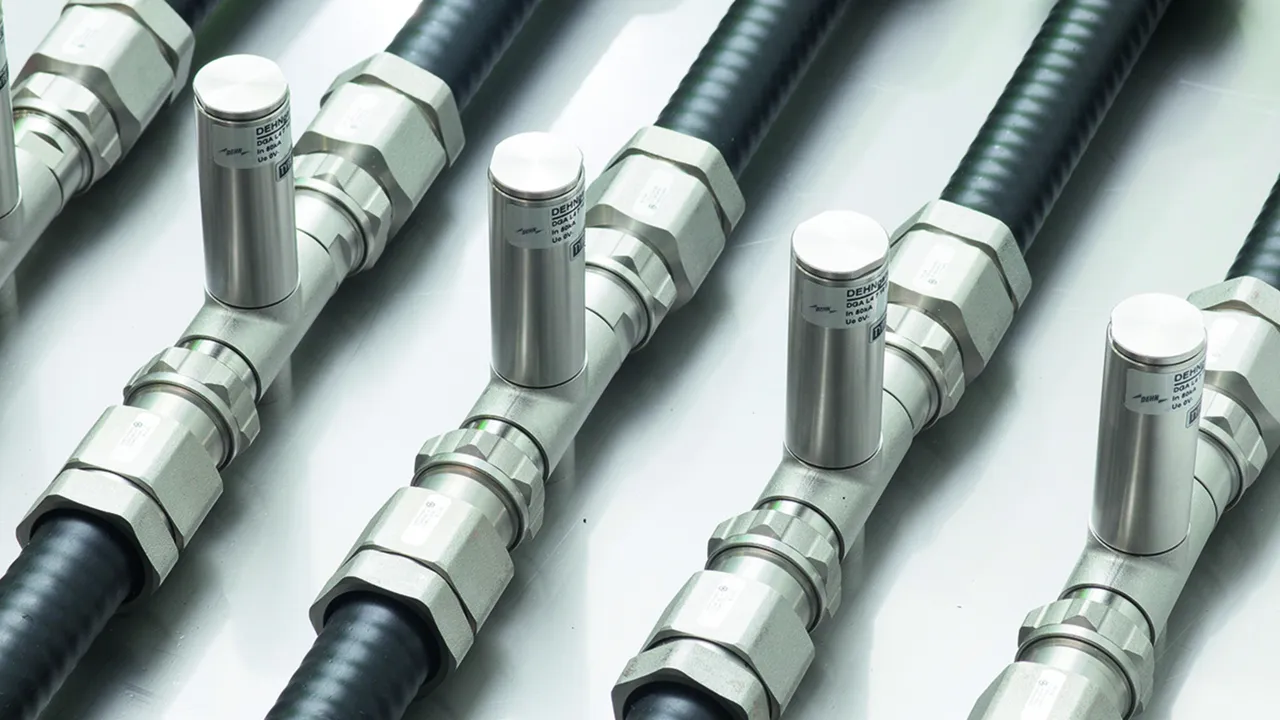

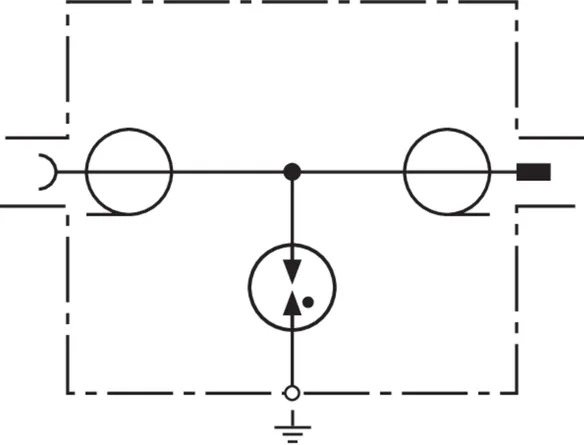

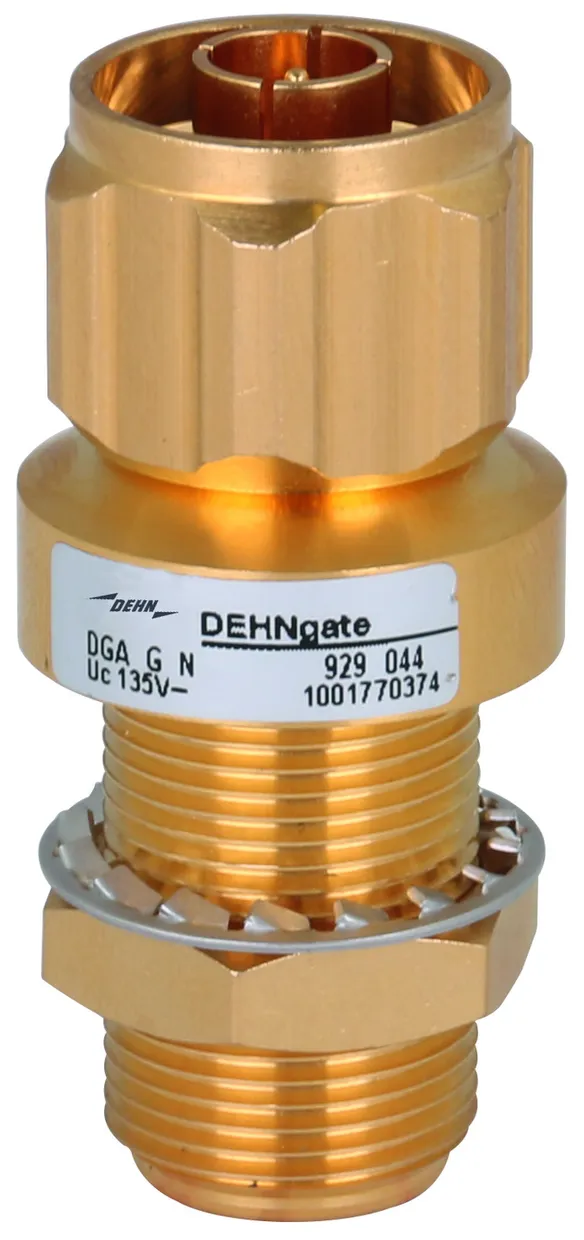

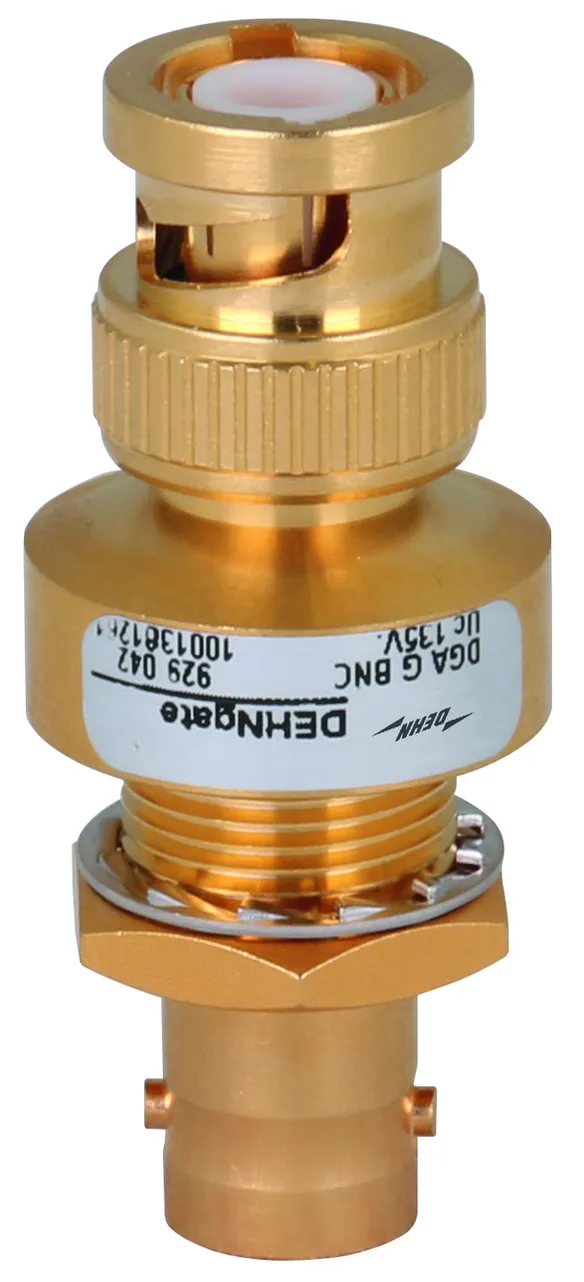

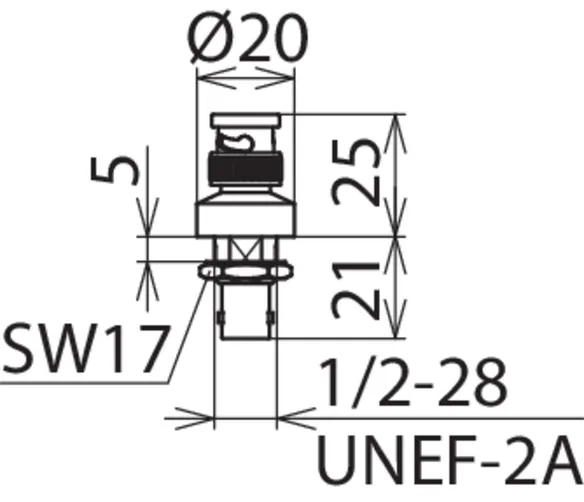

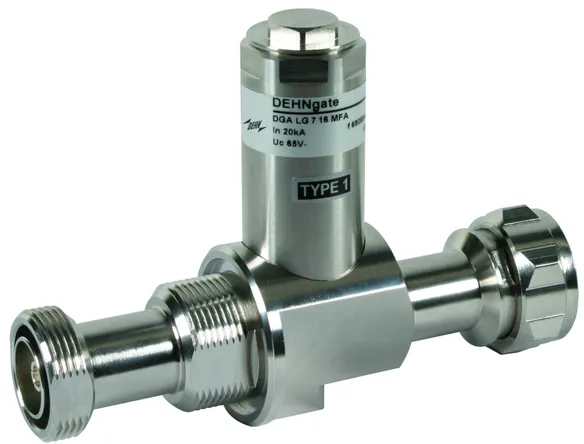

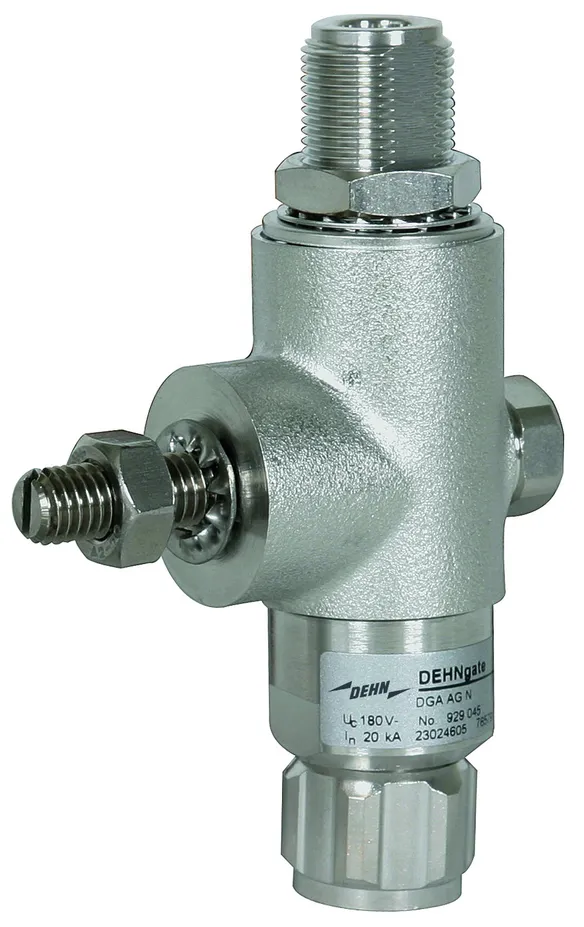

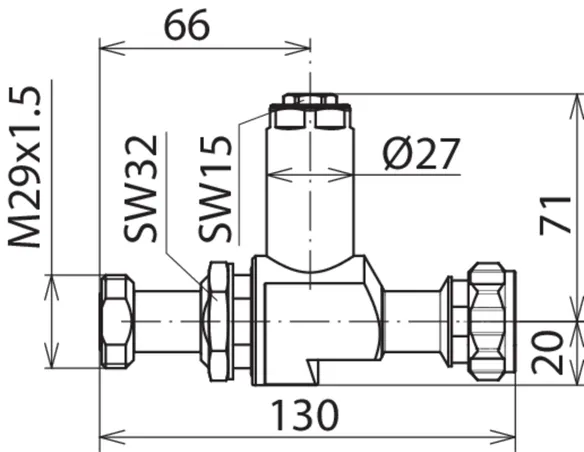

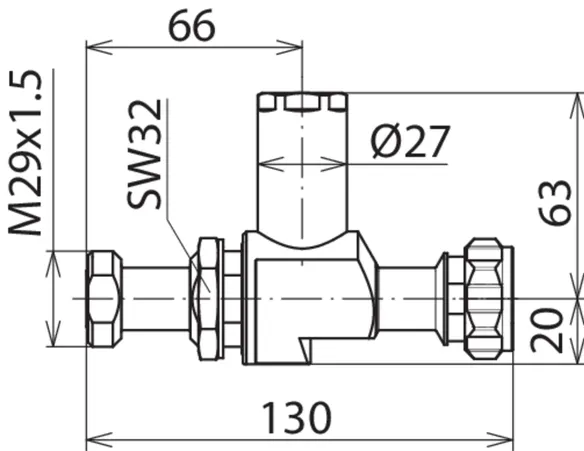

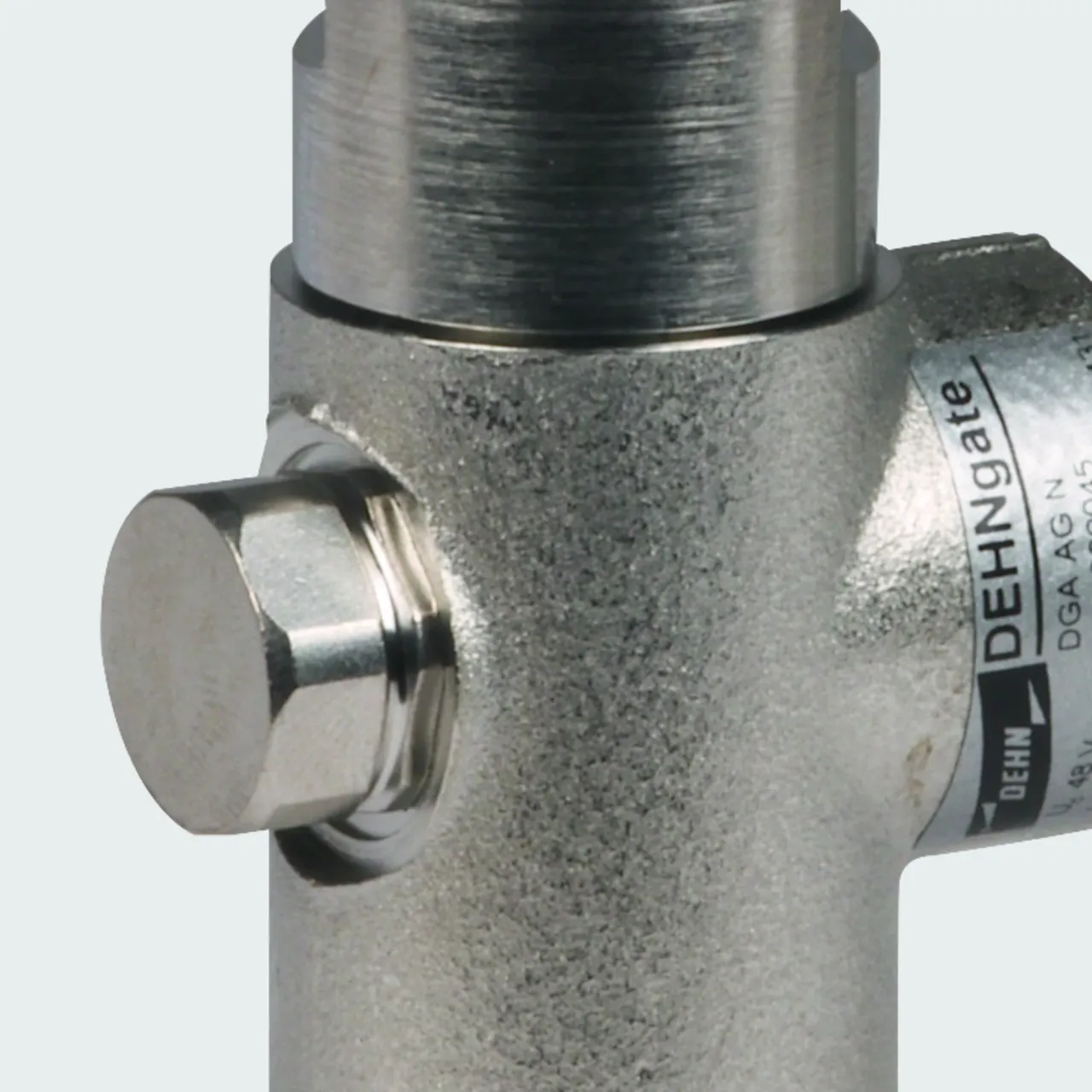

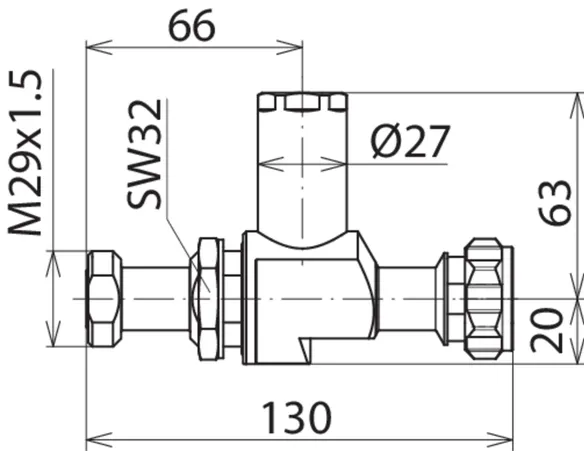

Koaksialafleder med udskiftelig gaskapsel.

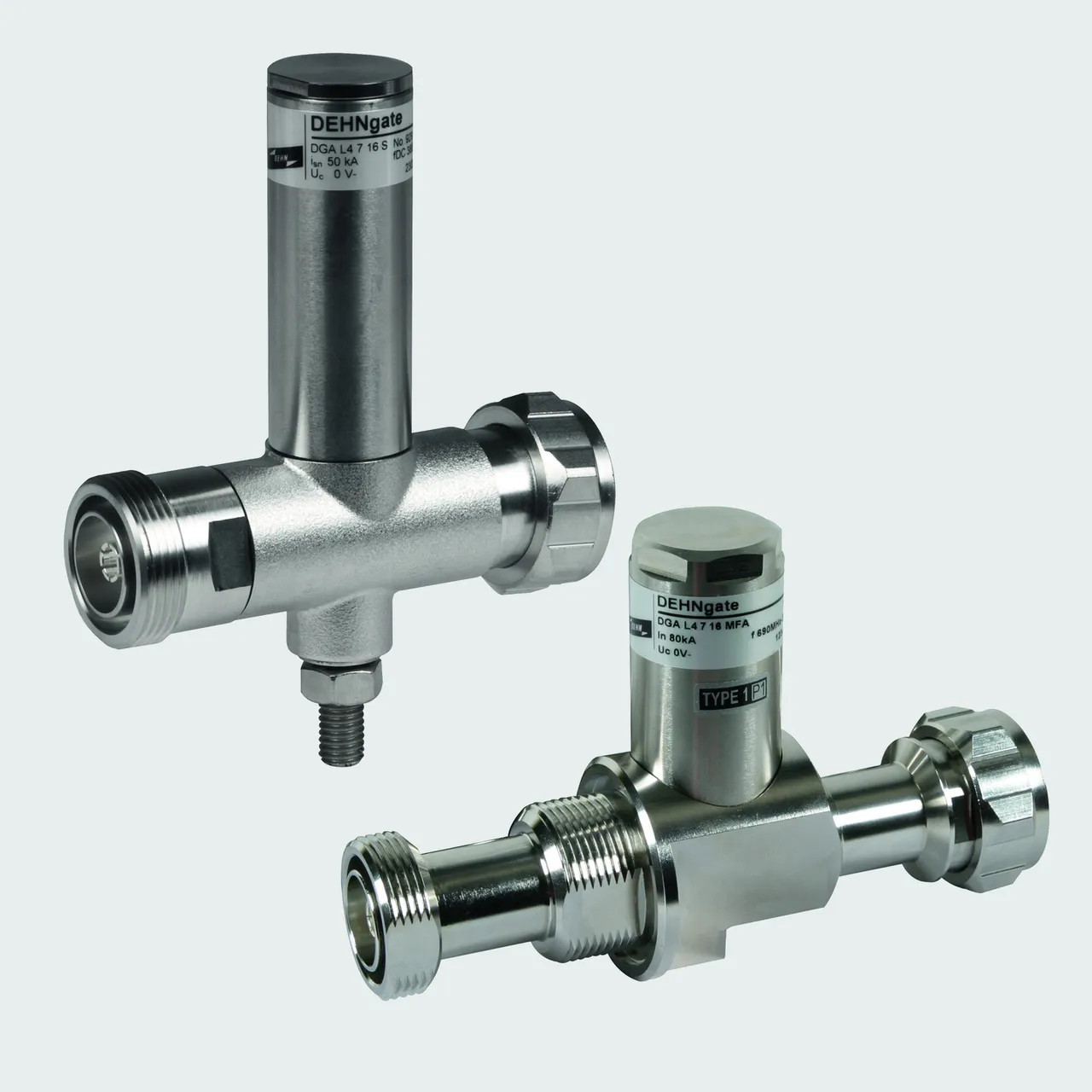

lorem ipsum — Koaksialafleder med udskiftelig gaskapsel.

Overspændingsafleder til satellit- og bredbåndsanlæg.

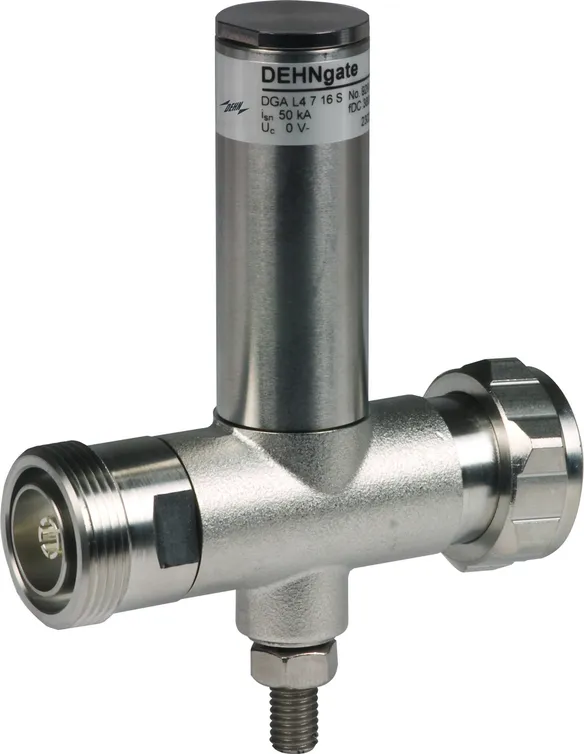

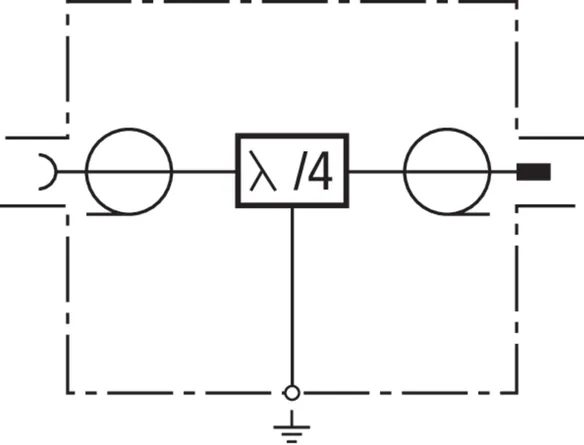

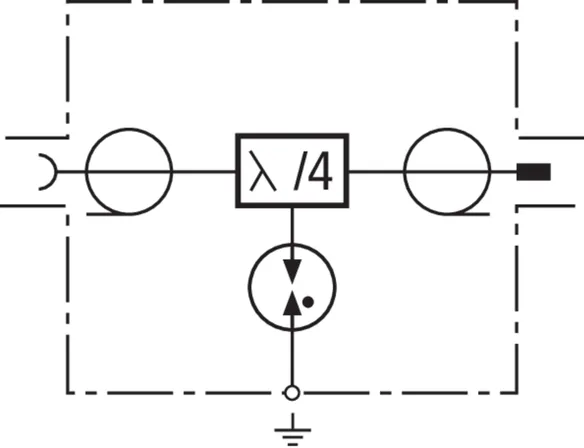

Vedligeholdsesfri kvartbølgeoverspændingsafleder til beskyttelse af højfrekvente anvendelser (f.eks. LTE).

DGA BNC VC

Pladsbesparende overspændingsafleder med BNC-sokkeltilslutning til DNC-skinnemontage til beskyttelse af video- og kamerasystemer. Type med enten direkte (VCD) eller indirekte skærmforbindelse (VCIID) til at modvirke brumsløjfer.

2 produkter

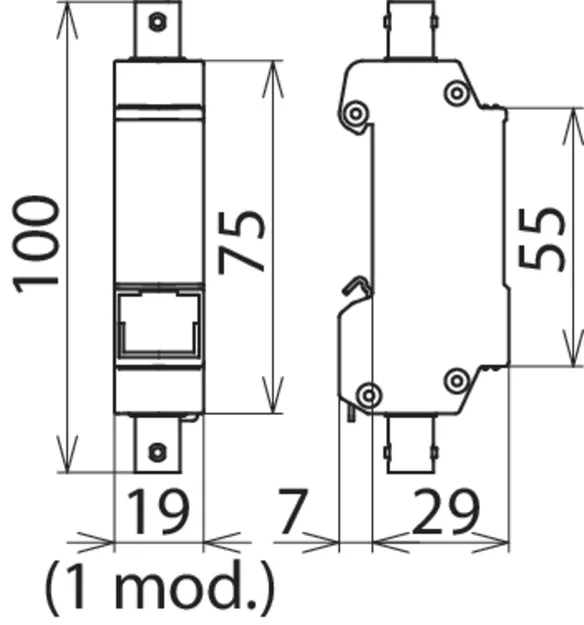

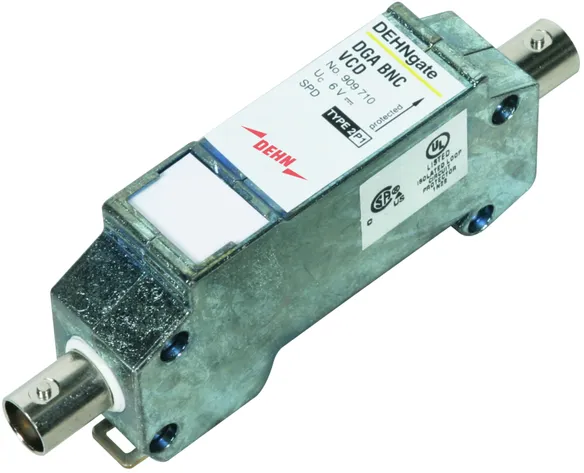

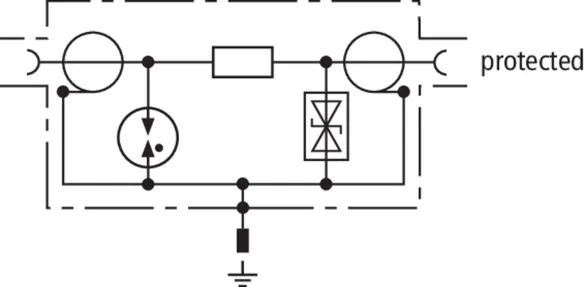

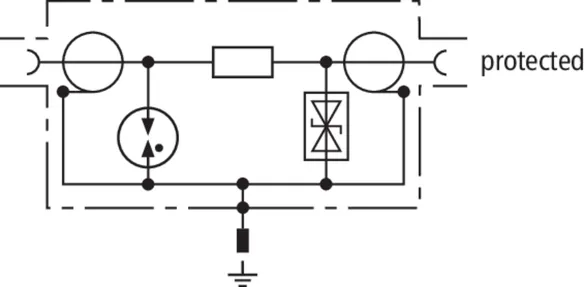

artikelnr. 909710 DGA BNC VCD

GTIN 4013364118942, CCT (EU): 85366910, Bruttovægt: 126.00 g, VPE: 1.00 Pakkestørrelse

billeder

Yderligere information

CAD filer

Max. driftsspænding DC: 6,4 V
D1 lynstødstrøm (10/350 µs): 1 kA
Frekvensområde: 0-300 MHz

fabrikat: DEHN
Type: DGA BNC VCD
artikelnr.: 909710
eller tilsvarende

Certificater

Teksniske data

Aflederklasse	T
Max. driftsspænding DC (U_C )	6,4 V
Mærkestrøm (I_L )	0,1 A
D1 lynstødstrøm (10/350 µs) (I_imp )	1 kA
C2 mærkeafledestødstrøm (8/20 µs) leder-skærm (I_n )	5 kA
Frekvensområde	0-300 MHz
Tilslutning (indgang / udgang)	BNC-sokkel / BNC-sokkel
Godkendelser	CSA, UL

Aflederklasse	T
Mærkespænding (U_N )	5 V
Max. driftsspænding DC (U_C )	6,4 V
Mærkestrøm (I_L )	0,1 A
D1 lynstødstrøm (10/350 µs) (I_imp )	1 kA
C2 mærkeafledestødstrøm (8/20 µs) skærm-PG (I_n )	10 kA
C2 mærkeafledestødstrøm (8/20 µs) leder-skærm (I_n )	5 kA
Restspænding leder-skærm ved I_nC2 (U_P )	≤ 35 V
Restspænding leder-skærm ved 1 kV/µs C3 (U_P )	≤ 13 V
Frekvensområde	0-300 MHz
Gennemgangsdæmpning ved 160 MHz	≤ 0,4 dB
Gennemgangsdæmpning ved 300 MHz	≤ 3 dB
Refleksionsdæmpning ved 130 MHz	≥ 20 dB
Refleksionsdæmpning ved 300 MHz	≥ 8 dB
Bølgeimpedans (Z)	50 ohm
Serieimpedans per leder	4,7 ohm
Kapacitet leder-skærm (C)	≤ 25 pF
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Kapslingsklasse	IP 10
Montage på	35 mm DIN-skinne efter EN 60715
Tilslutning (indgang / udgang)	BNC-sokkel / BNC-sokkel
Jord via	35 mm DIN-skinne efter EN 60715
Kapslingsmateriale	Sintret zink
Farve	Blank
Prøvestandarder	IEC 61643-21 / EN 61643-21
Godkendelser	CSA, UL

Produkt 909710 blev tilføjet til notesblok.

Gå til notesblok

Produkt 909710 blev lagt I kurven.

Gå til webshoppen

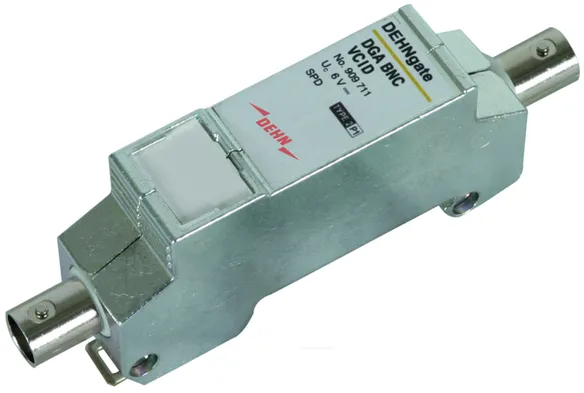

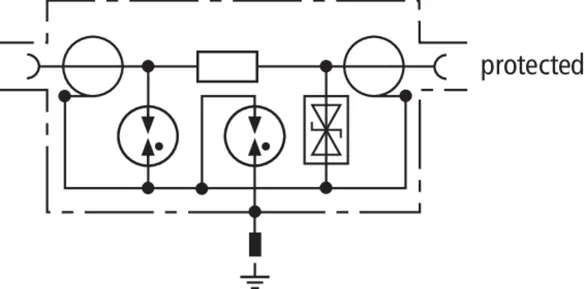

artikelnr. 909711 DGA BNC VCID

GTIN 4013364118980, CCT (EU): 85366910, Bruttovægt: 127.50 g, VPE: 1.00 Pakkestørrelse

billeder

Yderligere information

CAD filer

Max. driftsspænding DC: 6,4 V
D1 lynstødstrøm (10/350 µs): 1 kA
Frekvensområde: 0-300 MHz

fabrikat: DEHN
Type: DGA BNC VCID
artikelnr.: 909711
eller tilsvarende

Certificater

Teksniske data

Aflederklasse	T
Max. driftsspænding DC (U_C )	6,4 V
Mærkestrøm (I_L )	0,1 A
D1 lynstødstrøm (10/350 µs) (I_imp )	1 kA
C2 mærkeafledestødstrøm (8/20 µs) leder-skærm (I_n )	5 kA
Frekvensområde	0-300 MHz
Tilslutning (indgang / udgang)	BNC-sokkel / BNC-sokkel
Godkendelser	CSA, UL

Aflederklasse	T
Mærkespænding (U_N )	5 V
Max. driftsspænding DC (U_C )	6,4 V
Mærkestrøm (I_L )	0,1 A
D1 lynstødstrøm (10/350 µs) (I_imp )	1 kA
C2 mærkeafledestødstrøm (8/20 µs) skærm-PG (I_n )	10 kA
C2 mærkeafledestødstrøm (8/20 µs) leder-skærm (I_n )	5 kA
Restspænding leder-skærm ved I_nC2 (U_P )	≤ 35 V
Restspænding skærm-PG ved I_nC2 (U_P )	≤ 650 V
Restspænding leder-skærm ved 1 kV/µs C3 (U_P )	≤ 13 V
Restspænding skærm-PG ved 1 kV/µs C3 (U_P )	≤ 600 V
Frekvensområde	0-300 MHz
Gennemgangsdæmpning ved 160 MHz	≤ 0,4 dB
Gennemgangsdæmpning ved 300 MHz	≤ 3 dB
Refleksionsdæmpning ved 130 MHz	≥ 20 dB
Refleksionsdæmpning ved 300 MHz	≥ 10 dB
Bølgeimpedans (Z)	50 ohm
Serieimpedans per leder	4,7 ohm
Kapacitet leder-skærm (C)	≤ 25 pF
Kapacitet skærm-PG (C)	≤ 20 pF
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Kapslingsklasse	IP 10
Montage på	35 mm DIN-skinne efter EN 60715
Tilslutning (indgang / udgang)	BNC-sokkel / BNC-sokkel
Jord via	35 mm DIN-skinne efter EN 60715
Kapslingsmateriale	Sintret zink
Farve	Blank
Prøvestandarder	IEC 61643-21 / EN 61643-21
Godkendelser	CSA, UL

Produkt 909711 blev tilføjet til notesblok.

Gå til notesblok

Produkt 909711 blev lagt I kurven.

Gå til webshoppen

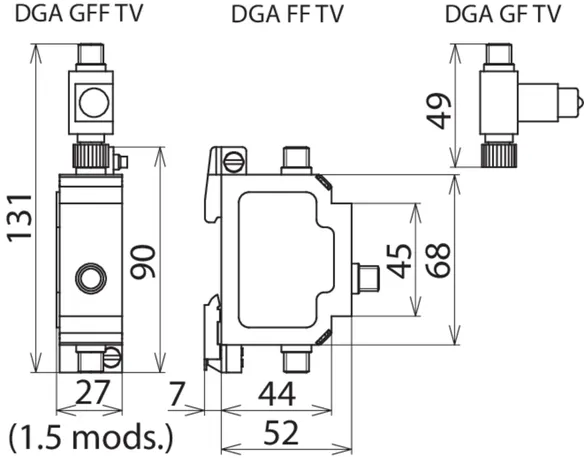

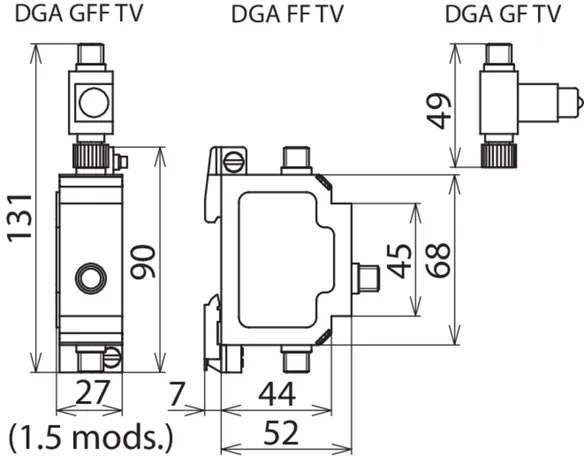

DGA TV

DGA... TV-afledere med mulighed for fjernforsyning og F-tilslutning til 75 ohm satellit- og bredbåndsanlæg. Aflederen imødekommer de høje skærmningskrav i klasse A efter EN 50083-2. De muliggør pladsbesparende installation i alle gængse TV- og satellitanvendelser og fås som lynstrøms-, overpændings- og kombiafledere med integreret måleudgang til anlægstest.

3 produkter

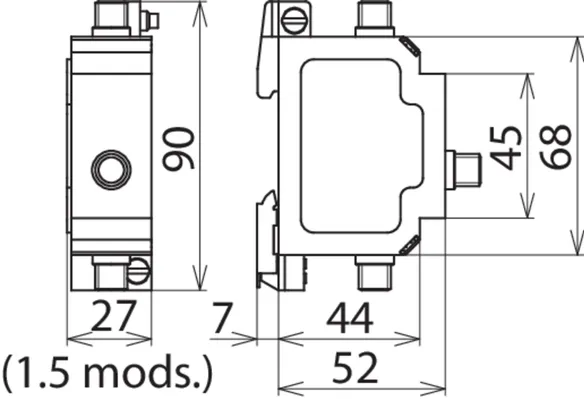

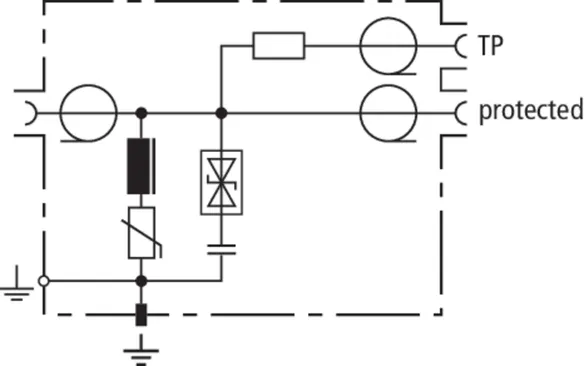

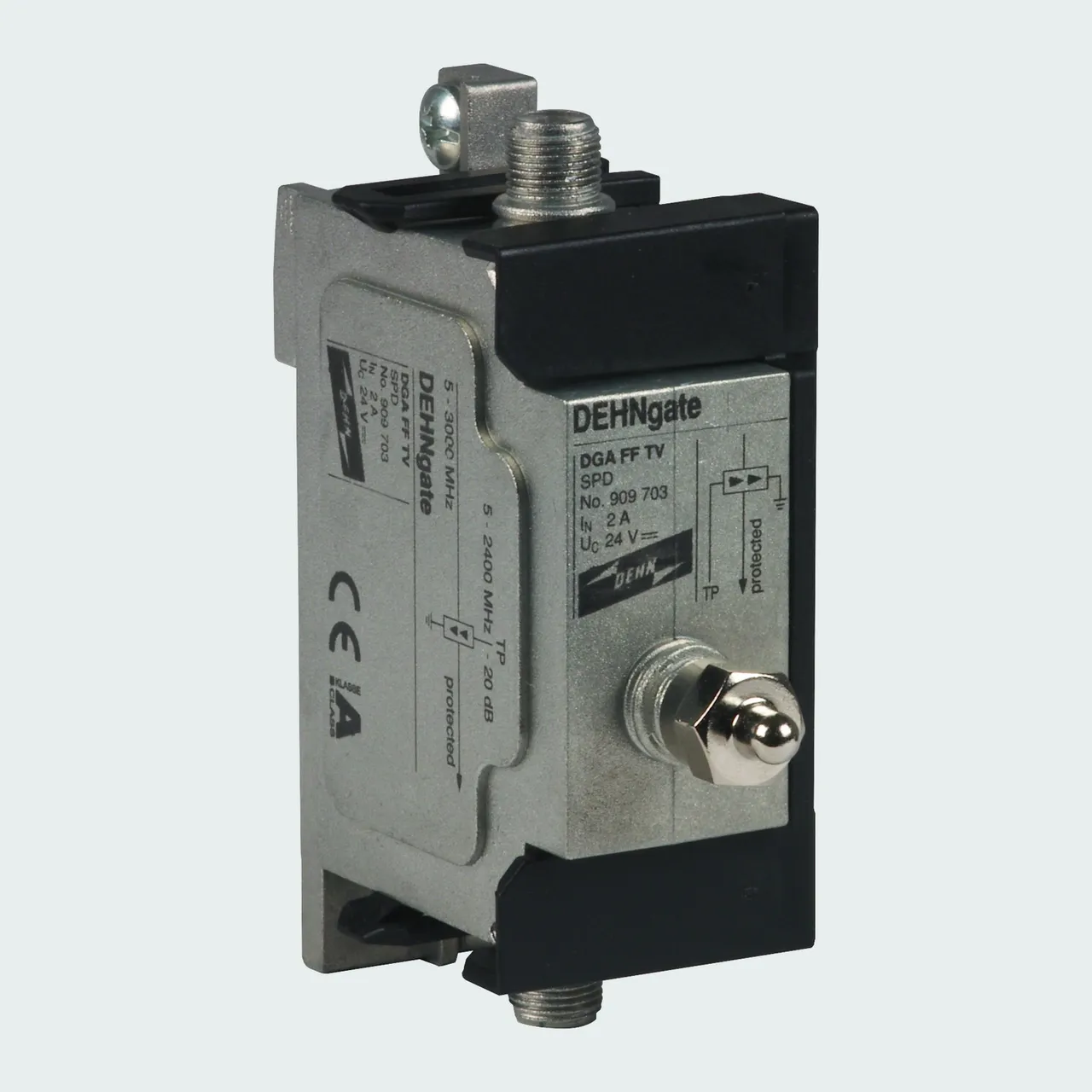

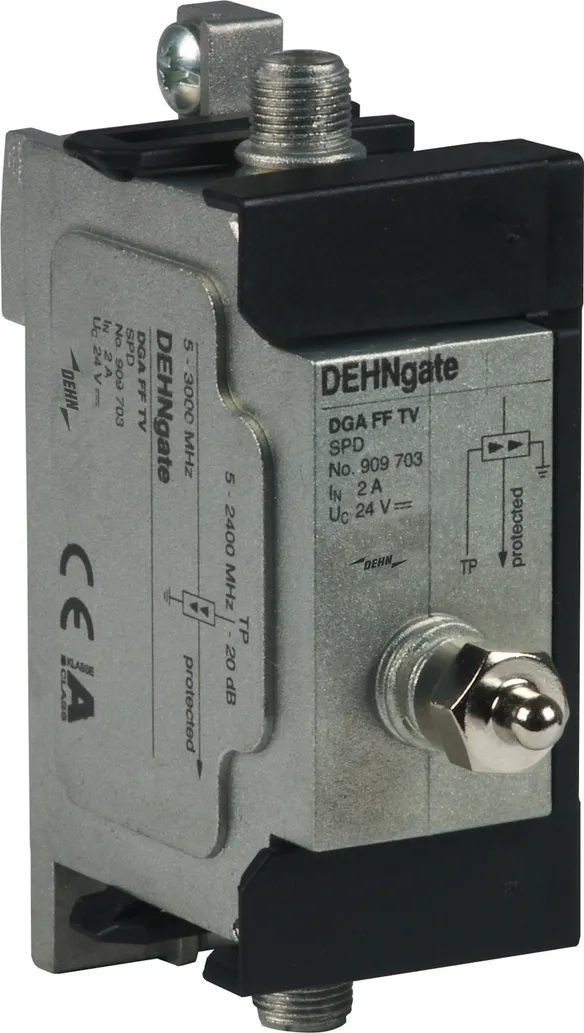

artikelnr. 909703 DGA FF TV

GTIN 4013364085664, CCT (EU): 85363010, Bruttovægt: 233.00 g, VPE: 1.00 Pakkestørrelse

billeder

Yderligere information

Max. driftsspænding DC: 24 V
D1 lynstødstrøm (10/350 µs): 0,2 kA
C2 mærkeafledestødstrøm (8/20 µs): 1,5 kA
Frekvensområde: DC / 5-3000 MHz

fabrikat: DEHN
Type: DGA FF TV
artikelnr.: 909703
eller tilsvarende

Certificater

Teksniske data

Aflederklasse	{
Max. driftsspænding DC (U_C )	24 V
Mærkestrøm (I_L )	2 A
D1 lynstødstrøm (10/350 µs) (I_imp )	0,2 kA
C2 mærkeafledestødstrøm (8/20 µs) (I_n )	1,5 kA
Frekvensområde	DC / 5-3000 MHz
Tilslutning (indgang / udgang)	F-bøsning / F-bøsning

Aflederklasse	{
Max. driftsspænding DC (U_C )	24 V
Mærkestrøm (I_L )	2 A
D1 lynstødstrøm (10/350 µs) (I_imp )	0,2 kA
C2 mærkeafledestødstrøm (8/20 µs) (I_n )	1,5 kA
Restspænding ved I_impD1 (U_P )	≤ 230 V
Restspænding ved I_nC2 (U_P )	≤ 300 V
Restspænding ved 1 kV/µs C3 (U_P )	≤ 60 V
Frekvensområde	DC / 5-3000 MHz
Gennemgangsdæmpning 5-862 MHz typ.	1,2 dB
Gennemgangsdæmpning 862-2400 MHz typ.	1,4 dB
Gennemgangsdæmpning 2400-3000 MHz typ.	2 dB
Refklektionsdæmpning	≥ 14 dB dB
Refklektionsdæmpning (47-2400 MHz)	≥ 18 dB (-1.5 dB/oktav)
Refklektionsdæmpning prøvebøsning (5-47 MHz)	≥ 18 dB
Prøvebøsning tilslutningsdæmpning	20 dB
Skærmdæmpning 5-300 MHz	≥ 85 dB
Skærmdæmpning 300-470 MHz	≥ 80 dB
Skærmdæmpning 470-1000 MHz	≥ 75 dB
Skærmdæmpning 1000-2400 MHz	≥ 55 dB
Bølgeimpedans (Z)	75 ohm
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Kapslingsklasse (ved tilsluttede ledere)	IP 30
Montage på	35 mm DIN-skinne efter EN 60715 eller vægmontage
Tilslutning (indgang / udgang)	F-bøsning / F-bøsning
Jord via	DIN-skinne eller skruetilslutning
Kapslingsmateriale	Metal
Farve	Blank
Prøvestandarder	IEC 61643-21 / EN 61643-21

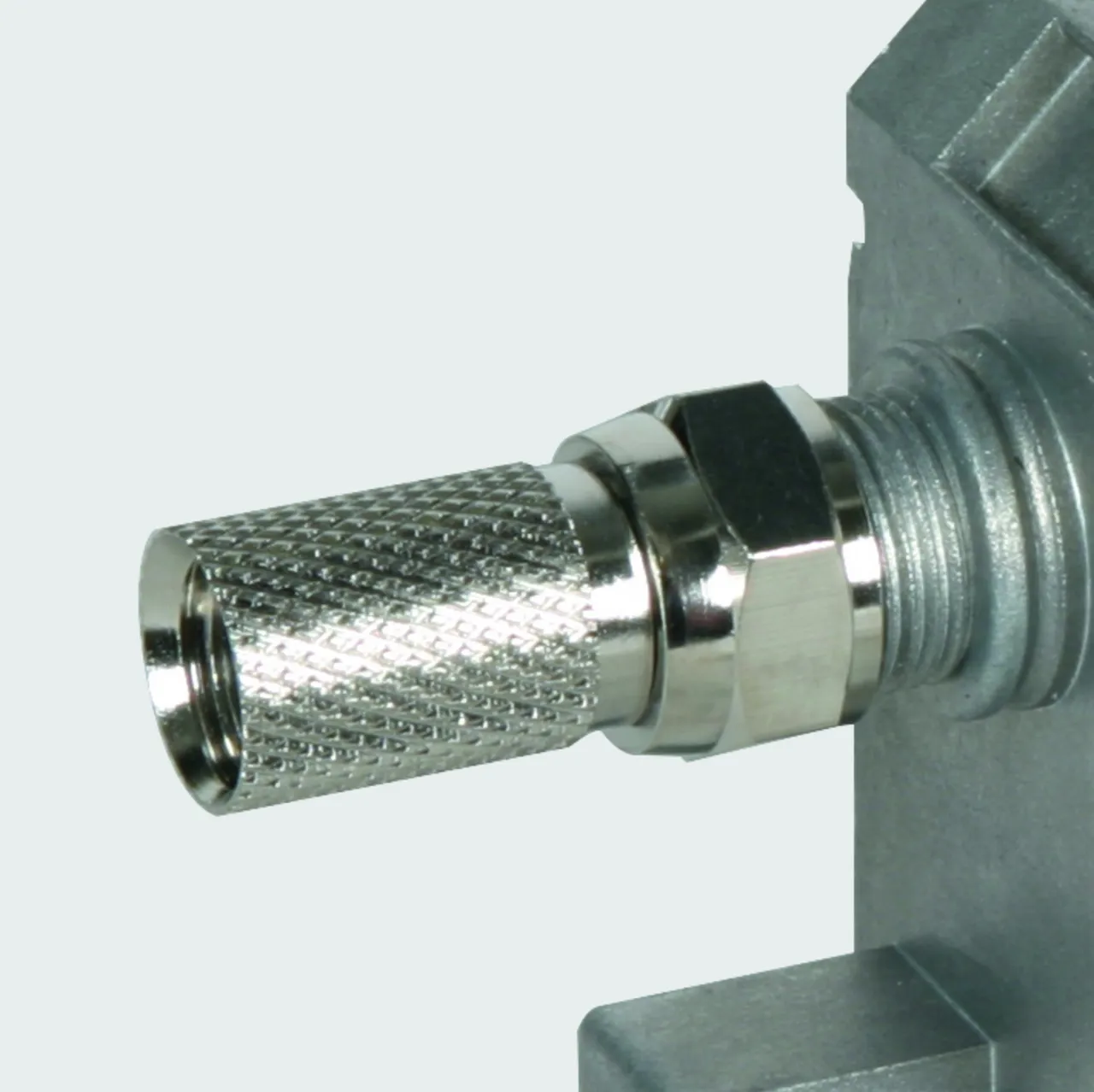

Tilbehør	2x F-stik

Produkt 909703 blev tilføjet til notesblok.

Gå til notesblok

Produkt 909703 blev lagt I kurven.

Gå til webshoppen

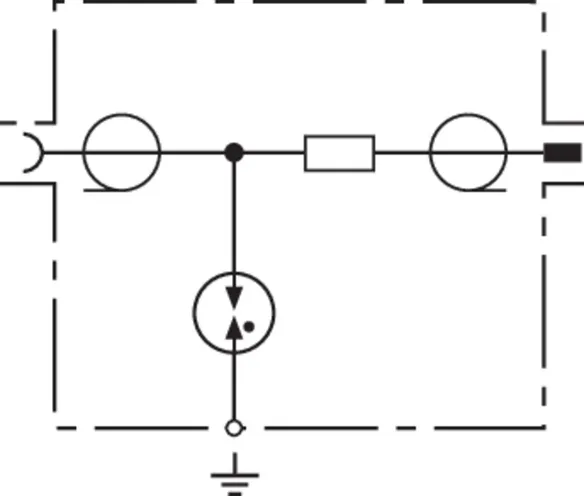

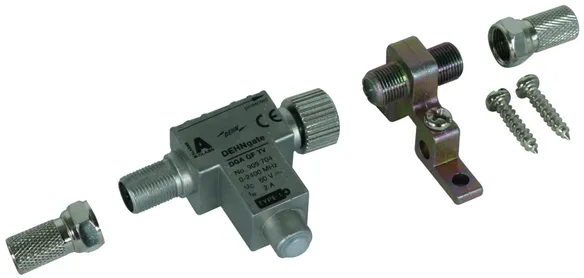

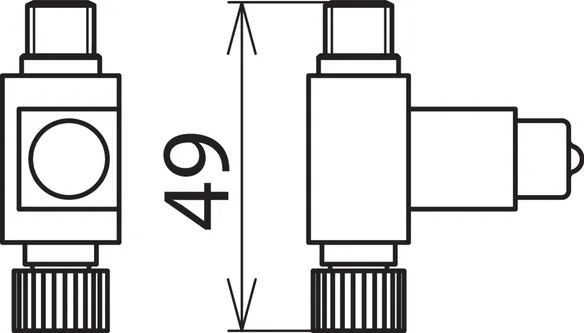

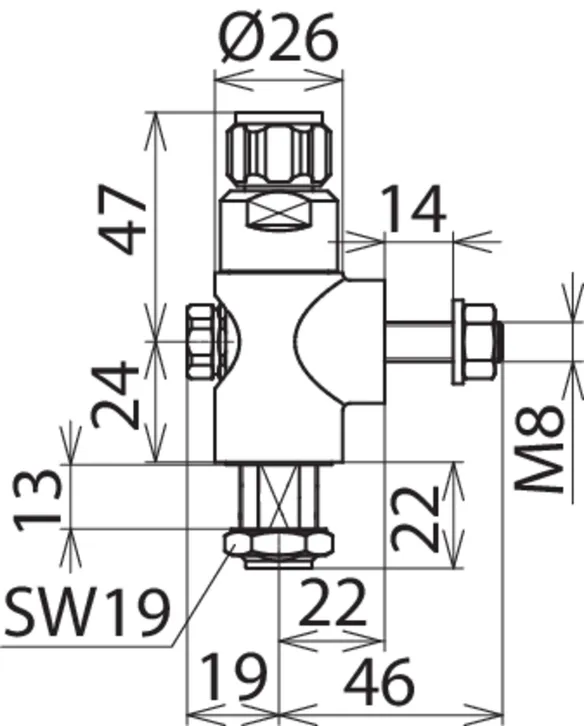

artikelnr. 909704 DGA GF TV

GTIN 4013364105690, CCT (EU): 85363010, Bruttovægt: 85.50 g, VPE: 1.00 Pakkestørrelse

billeder

Yderligere information

Max. driftsspænding DC: 60 V
D1 lynstødstrøm (10/350 µs): 2,5 kA
C2 mærkeafledestødstrøm (8/20 µs): 10 kA
Frekvensområde: 0-2400 MHz

fabrikat: DEHN
Type: DGA GF TV
artikelnr.: 909704
eller tilsvarende

Certificater

Teksniske data

Aflederklasse	H
Max. driftsspænding DC (U_C )	60 V
Mærkestrøm (I_L )	2 A
D1 lynstødstrøm (10/350 µs) (I_imp )	2,5 kA
C2 mærkeafledestødstrøm (8/20 µs) (I_n )	10 kA
Frekvensområde	0-2400 MHz
Tilslutning (indgang / udgang)	F-bøsning / F-stik

Aflederklasse	H
Max. driftsspænding DC (U_C )	60 V
Mærkestrøm (I_L )	2 A
D1 lynstødstrøm (10/350 µs) (I_imp )	2,5 kA
C2 mærkeafledestødstrøm (8/20 µs) (I_n )	10 kA
Restspænding ved I_impD1 (U_P )	≤ 700 V
Restspænding ved I_nC2 (U_P )	≤ 700 V
Restspænding ved 1 kV/µs C3 (U_P )	≤ 600 V
Frekvensområde	0-2400 MHz
Gennemgangsdæmpning	0,5 dB
Refklektionsdæmpning	≥ 18 dB (-1,5 dB/oktav) dB
Skærmdæmpning 5-300 MHz	≥ 85 dB
Skærmdæmpning 300-470 MHz	≥ 80 dB
Skærmdæmpning 470-1000 MHz	≥ 75 dB
Skærmdæmpning 1000-2400 MHz	≥ 55 dB
Bølgeimpedans (Z)	75 ohm
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Kapslingsklasse (ved tilsluttede ledere)	IP 30
Montage på	Jordingsblok
Tilslutning (indgang / udgang)	F-bøsning / F-stik
Jord via	Jordingsblok med skruetilslutning
Kapslingsmateriale	Metal
Farve	Blank
Prøvestandarder	IEC 61643-21 / EN 61643-21
Tilbehør	Jordingsblok og 2x F-stik

Produkt 909704 blev tilføjet til notesblok.

Gå til notesblok

Produkt 909704 blev lagt I kurven.

Gå til webshoppen

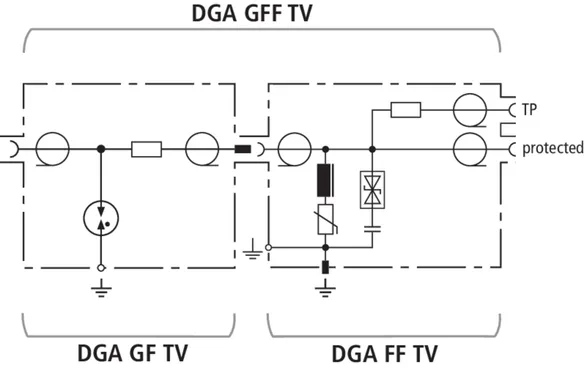

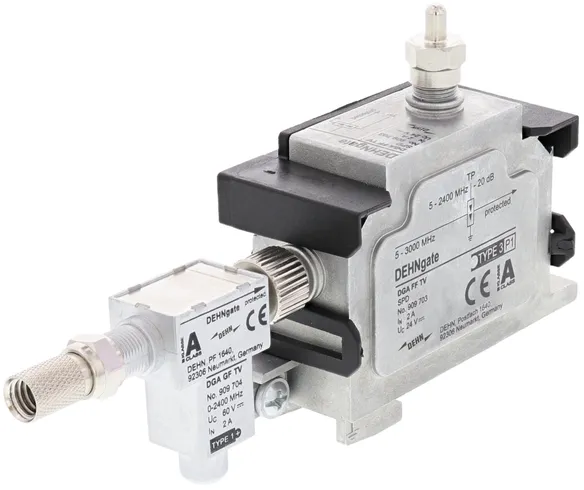

artikelnr. 909705 DGA GFF TV

GTIN 4013364105706, CCT (EU): 85363010, Bruttovægt: 282.70 g, VPE: 1.00 Pakkestørrelse

billeder

Yderligere information

CAD filer

Max. driftsspænding DC: 24 V
D1 lynstødstrøm (10/350 µs): 2,5 kA
C2 mærkeafledestødstrøm (8/20 µs): 10 kA
Frekvensområde: DC / 5-2400 MHz

fabrikat: DEHN
Type: DGA GFF TV
artikelnr.: 909705
eller tilsvarende

Certificater

Teksniske data

Aflederklasse	H{
Max. driftsspænding DC (U_C )	24 V
Mærkestrøm (I_L )	2 A
D1 lynstødstrøm (10/350 µs) (I_imp )	2,5 kA
C2 mærkeafledestødstrøm (8/20 µs) (I_n )	10 kA
Frekvensområde	DC / 5-2400 MHz
Tilslutning (indgang / udgang)	F-bøsning / F-bøsning

Aflederklasse	H{
Max. driftsspænding DC (U_C )	24 V
Mærkestrøm (I_L )	2 A
D1 lynstødstrøm (10/350 µs) (I_imp )	2,5 kA
C2 mærkeafledestødstrøm (8/20 µs) (I_n )	10 kA
Restspænding ved I_impD1 (U_P )	≤ 230 V
Restspænding ved I_nC2 (U_P )	≤ 300 V
Restspænding ved 1 kV/µs C3 (U_P )	≤ 60 V
Frekvensområde	DC / 5-2400 MHz
Gennemgangsdæmpning 5-862 MHz typ.	1,7 dB
Gennemgangsdæmpning 862-2400 MHz typ.	1,9 dB
Refklektionsdæmpning (5-8 MHz)	≥ 10 dB
Refklektionsdæmpning (8-47 MHz)	≥ 14 dB
Refklektionsdæmpning (47-2400 MHz)	≥ 18 dB (-1,5 dB/oktav)
Refklektionsdæmpning prøvebøsning (5-47 MHz)	≥ 18 dB
Prøvebøsning tilslutningsdæmpning	20 dB
Skærmdæmpning 5-300 MHz	≥ 85 dB
Skærmdæmpning 300-470 MHz	≥ 80 dB
Skærmdæmpning 470-1000 MHz	≥ 75 dB
Skærmdæmpning 1000-2400 MHz	≥ 55 dB
Bølgeimpedans (Z)	75 ohm
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Kapslingsklasse (ved tilsluttede ledere)	IP 30
Montage på	35 mm DIN-skinne efter EN 60715 eller vægmontage
Tilslutning (indgang / udgang)	F-bøsning / F-bøsning
Jord via	DIN-skinne eller skruetilslutning
Kapslingsmateriale	Metal
Farve	Blank
Prøvestandarder	IEC 61643-21 / EN 61643-21
Tilbehør	2x F-stik

Produkt 909705 blev tilføjet til notesblok.

Gå til notesblok

Produkt 909705 blev lagt I kurven.

Gå til webshoppen

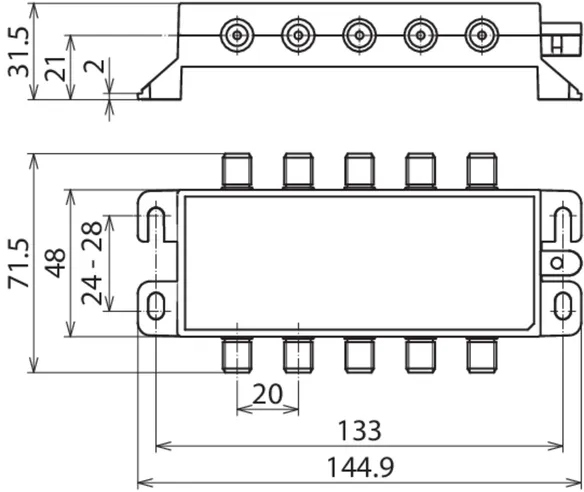

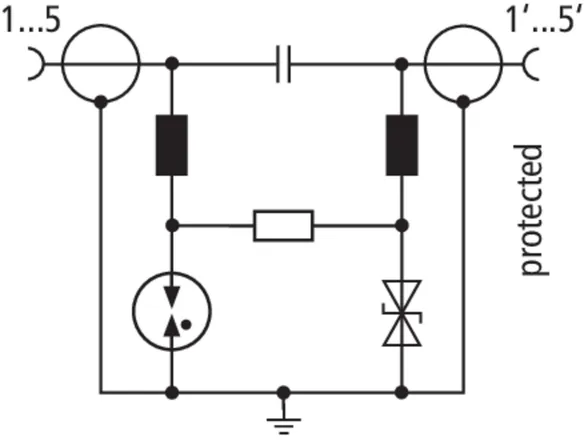

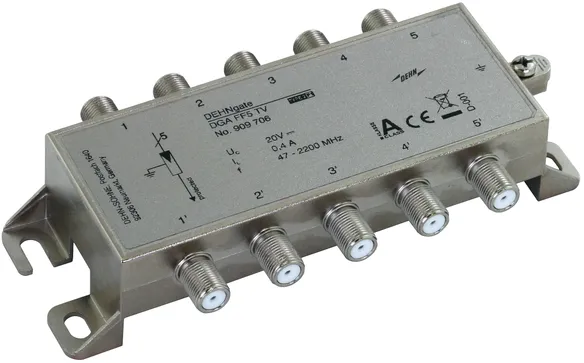

DGA FF5 TV

Overspændingsafleder til 75 ohm antennesystem. Speciel udførelse til satellit- og antennefordelere og multiswitch. Aflederen imødekommer de høje skærmningskrav i klasse A efter EN 50083-2. I leveringen er befæstigelsesmateriale og PA-leder.

1 produkt

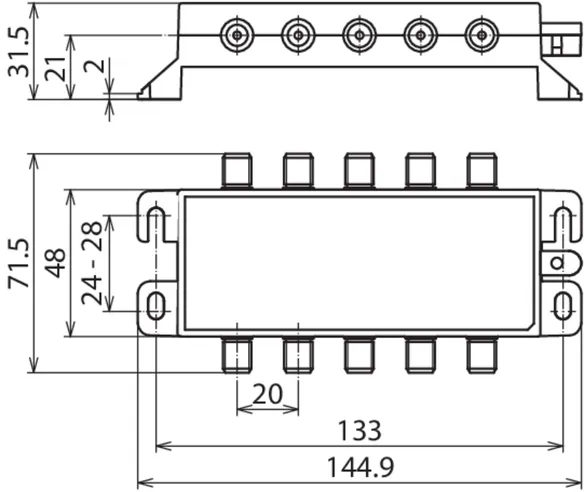

artikelnr. 909706 DGA FF5 TV

GTIN 4013364362437, CCT (EU): 85363010, Bruttovægt: 284.00 g, VPE: 1.00 Pakkestørrelse

billeder

Yderligere information

CAD filer

Max. driftsspænding DC: 20 V
D1 lynstødstrøm (10/350 µs): 0,5 kA
D1 samlet lynstødstrøm (10/350 µs): 2,5 kA
C2 mærkeafledestødstrøm (8/20 µs): 2,5 kA
C2 samlet mærkeafledestødstrøm (8/20 µs): 10 kA
Frekvensområde: 47-2200 MHz

fabrikat: DEHN
Type: DGA FF5 TV
artikelnr.: 909706
eller tilsvarende

Certificater

Teksniske data

Aflederklasse	T
Max. driftsspænding DC (U_C )	20 V
Mærkestrøm (I_L )	0,4 A
D1 lynstødstrøm (10/350 µs) (I_imp )	0,5 kA
D1 samlet lynstødstrøm (10/350 µs) (I_imp )	2,5 kA
C2 mærkeafledestødstrøm (8/20 µs) (I_n )	2,5 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) (I_n )	10 kA
Frekvensområde	47-2200 MHz
Tilslutning (indgang / udgang)	F-sokkel / F-sokkel

Aflederklasse	T
Max. driftsspænding DC (U_C )	20 V
Mærkestrøm (I_L )	0,4 A
D1 lynstødstrøm (10/350 µs) (I_imp )	0,5 kA
D1 samlet lynstødstrøm (10/350 µs) (I_imp )	2,5 kA
C2 mærkeafledestødstrøm (8/20 µs) (I_n )	2,5 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) (I_n )	10 kA
Restspænding ved I_nC2 (U_P )	≤ 500 V
Restspænding ved 1 kV/µs C3 (U_P )	≤ 120 V
Frekvensområde	47-2200 MHz
Gennemgangsdæmpning 5-2200 MHz typ.	≤ 1 dB
Gennemgangsdæmpning 5-2400 MHz typ.	≤ 3 dB
Signaldæmpning	≥ 40 dB
Bølgeimpedans (Z)	75 ohm
Driftstemperaturområde (T_U )	–25 °C ... +55 °C
Kapslingsklasse	IP 40
Montage	Vægmontage
Tilslutning (indgang / udgang)	F-sokkel / F-sokkel
Jord via	Indkapsling
Kapslingsmateriale	Metal
Farve	Sølv
Prøvestandarder	IEC 61643-21 / EN 61643-21
Tilbehør	Befæstigelsesskruer, dyvel, PA-leder

Produkt 909706 blev tilføjet til notesblok.

Gå til notesblok

Produkt 909706 blev lagt I kurven.

Gå til webshoppen

DGA G

Overspændingsafleder med mulighed for fjernforsyning og integreret gasgnistgab. Specielt tilpasset trådløse anvendelser i apparat- og antennesnitflader i koaksial tilslutningsteknik.
Fås med SMA-, BNC- eller N-tilslutning til bøsningsmontage.

3 produkter

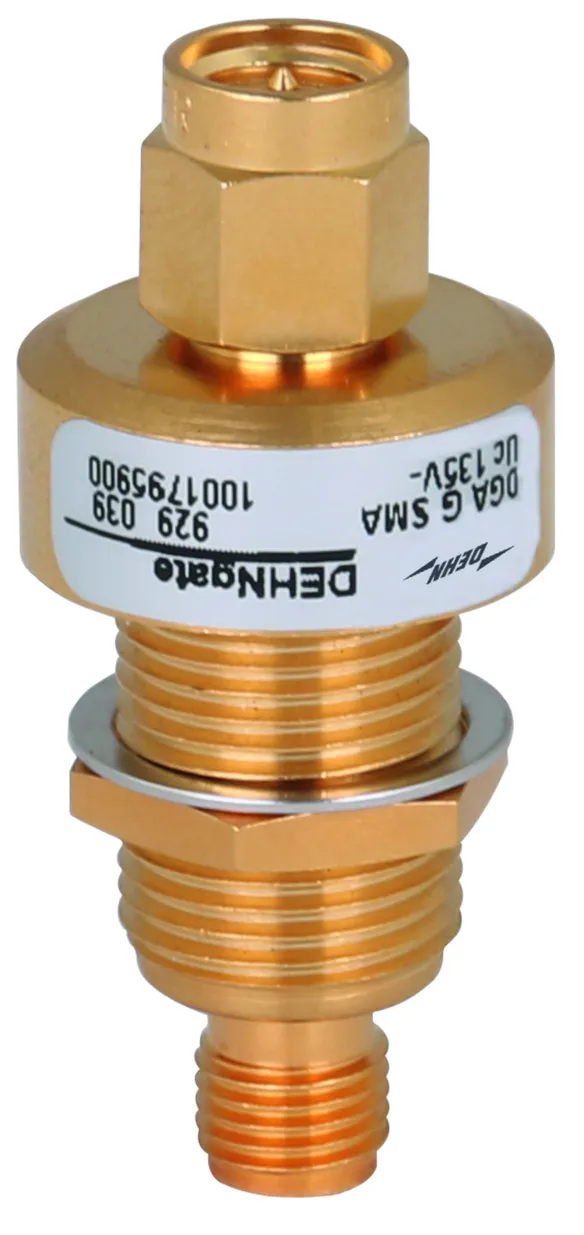

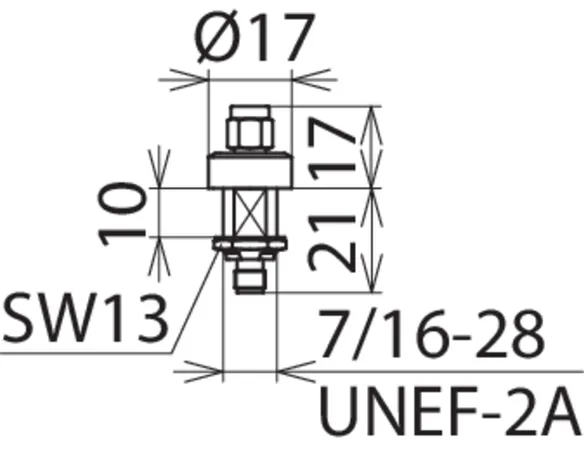

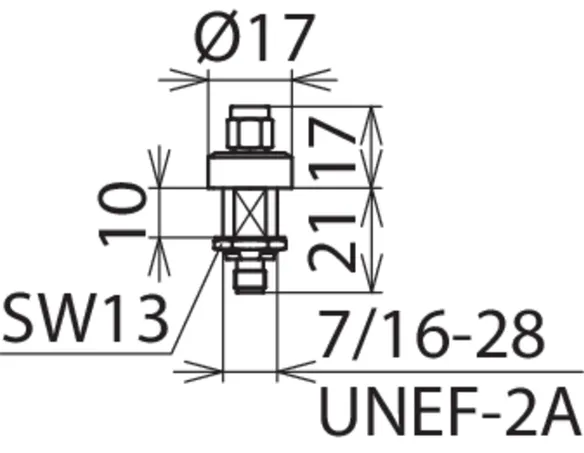

artikelnr. 929039 DGA G SMA

GTIN 4013364135185, CCT (EU): 85366910, Bruttovægt: 24.00 g, VPE: 1.00 Pakkestørrelse

billeder

Yderligere information

CAD filer

Max. driftsspænding DC: 135 V
D1 lynstødstrøm (10/350 µs): 1 kA
C2 mærkeafledestødstrøm (8/20 µs): 5 kA
Frekvensområde: 0-5,8 GHz

fabrikat: DEHN
Type: DGA G SMA
artikelnr.: 929039
eller tilsvarende

Certificater

Teksniske data

Aflederklasse	B
Max. driftsspænding DC (U_C )	135 V
Mærkestrøm (I_L )	2 A
Max. gennemgangseffekt	60 W
D1 lynstødstrøm (10/350 µs) (I_imp )	1 kA
C2 mærkeafledestødstrøm (8/20 µs) (I_n )	5 kA
Frekvensområde	0-5,8 GHz
Tilslutning	SMA-bøsning / SMA-stik

Aflederklasse	B
Max. driftsspænding DC (U_C )	135 V
Mærkestrøm (I_L )	2 A
Max. gennemgangseffekt	60 W
D1 lynstødstrøm (10/350 µs) (I_imp )	1 kA
C2 mærkeafledestødstrøm (8/20 µs) (I_n )	5 kA
Restspænding ved I_nC2 (U_P )	≤ 700 V
Frekvensområde	0-5,8 GHz
Gennemgangsdæmpning	≤ 0,2 dB
Refklektionsdæmpning (DC - 3 GHz)	≥ 20 dB
Reflektionsdæmpning (3-5,8 GHz)	≥ 18 dB
Bølgeimpedans (Z)	50 ohm
Driftstemperaturområde (T_U )	-40 °C ... +85 °C
Kapslingsklasse (ved tilsluttede ledere)	IP 65
Tilslutning	SMA-bøsning / SMA-stik
Jord via	Bøsning (Ø11,2 mm)
Kapslingsmateriale	Forgyldt messing
Farve	Guld
Prøvestandarder	IEC 61643-21 / EN 61643-21

Produkt 929039 blev tilføjet til notesblok.

Gå til notesblok

Produkt 929039 blev lagt I kurven.

Gå til webshoppen

artikelnr. 929042 DGA G BNC

GTIN 4013364091030, CCT (EU): 85366910, Bruttovægt: 39.20 g, VPE: 1.00 Pakkestørrelse

billeder

Yderligere information

CAD filer

Max. driftsspænding DC: 135 V
D1 lynstødstrøm (10/350 µs): 1 kA
C2 mærkeafledestødstrøm (8/20 µs): 5 kA
Frekvensområde: 0-4 GHz

fabrikat: DEHN
Type: DGA G BNC
artikelnr.: 929042
eller tilsvarende

Certificater

Teksniske data

Aflederklasse	B
Max. driftsspænding DC (U_C )	135 V
Mærkestrøm (I_L )	3,5 A
Max. gennemgangseffekt	25 W
D1 lynstødstrøm (10/350 µs) (I_imp )	1 kA
C2 mærkeafledestødstrøm (8/20 µs) (I_n )	5 kA
Frekvensområde	0-4 GHz
Tilslutning	BNC-bøsning / BNC-stik

Aflederklasse	B
Max. driftsspænding DC (U_C )	135 V
Mærkestrøm (I_L )	3,5 A
Max. gennemgangseffekt	25 W
D1 lynstødstrøm (10/350 µs) (I_imp )	1 kA
C2 mærkeafledestødstrøm (8/20 µs) (I_n )	5 kA
Restspænding ved I_nC2 (U_P )	≤ 650 V
Frekvensområde	0-4 GHz
Gennemgangsdæmpning	≤ 0,2 dB
Refklektionsdæmpning (DC - 3 GHz)	≥ 20 dB
Refleksionsdæmpning (3 GHz-4 GHz)	≥ 20 dB
Bølgeimpedans (Z)	50 ohm
Driftstemperaturområde (T_U )	-40 °C ... +85 °C
Kapslingsklasse (ved tilsluttede ledere)	IP 20
Tilslutning	BNC-bøsning / BNC-stik
Jord via	Bøsning (Ø12,9 mm)
Kapslingsmateriale	Messing, forgyldt
Farve	Guld
Prøvestandarder	IEC 61643-21 / EN 61643-21

Produkt 929042 blev tilføjet til notesblok.

Gå til notesblok

Produkt 929042 blev lagt I kurven.

Gå til webshoppen

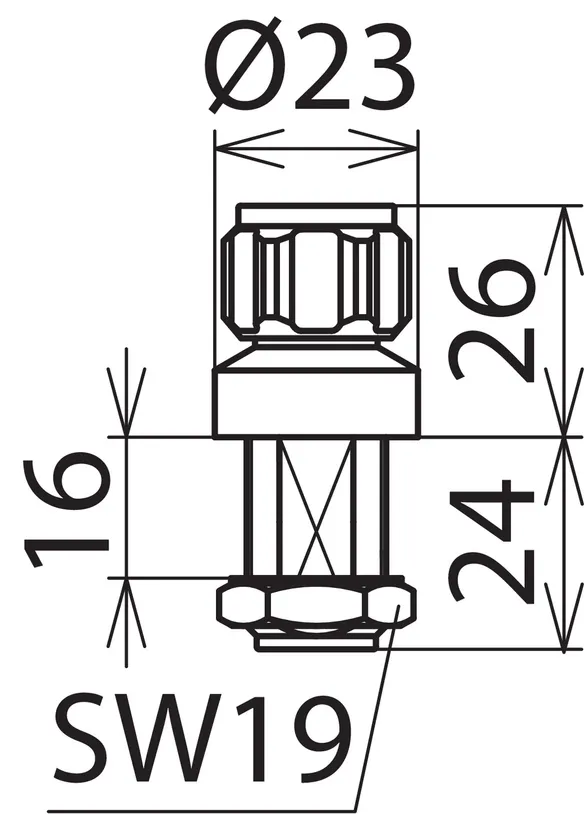

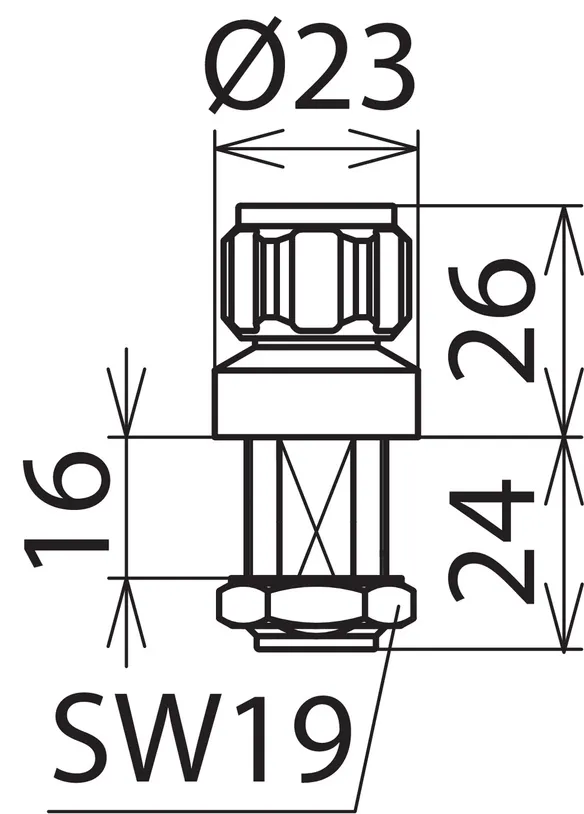

artikelnr. 929044 DGA G N

GTIN 4013364091054, CCT (EU): 85366910, Bruttovægt: 86.30 g, VPE: 1.00 Pakkestørrelse

forrige

billeder

Yderligere information

CAD filer

Max. driftsspænding DC: 135 V
D1 lynstødstrøm (10/350 µs): 1 kA
C2 mærkeafledestødstrøm (8/20 µs): 5 kA
Frekvensområde: 0-5,8 GHz

fabrikat: DEHN
Type: DGA G N
artikelnr.: 929044
eller tilsvarende

Certificater

Teksniske data

Aflederklasse	B
Max. driftsspænding DC (U_C )	135 V
Mærkestrøm (I_L )	6 A
Max. gennemgangseffekt	60 W
D1 lynstødstrøm (10/350 µs) (I_imp )	1 kA
C2 mærkeafledestødstrøm (8/20 µs) (I_n )	5 kA
Frekvensområde	0-5,8 GHz
Tilslutning	N-bøsning / N-stik

Aflederklasse	B
Max. driftsspænding DC (U_C )	135 V
Mærkestrøm (I_L )	6 A
Max. gennemgangseffekt	60 W
D1 lynstødstrøm (10/350 µs) (I_imp )	1 kA
C2 mærkeafledestødstrøm (8/20 µs) (I_n )	5 kA
Restspænding ved I_nC2 (U_P )	≤ 650 V
Frekvensområde	0-5,8 GHz
Gennemgangsdæmpning	≤ 0,2 dB
Refklektionsdæmpning (DC - 5,6 GHz)	≥ 20 dB
Refleksionsdæmpning (5,6 GHz-5,8 GHz)	≤ 18,5 dB
Bølgeimpedans (Z)	50 ohm
Driftstemperaturområde (T_U )	-40 °C ... +85 °C
Kapslingsklasse (ved tilsluttede ledere)	IP 65
Tilslutning	N-bøsning / N-stik
Jord via	Bøsning (Ø16,2 mm)
Kapslingsmateriale	Forgyldt messing
Farve	Guld
Prøvestandarder	IEC 61643-21 / EN 61643-21

Produkt 929044 blev tilføjet til notesblok.

Gå til notesblok

Produkt 929044 blev lagt I kurven.

Gå til webshoppen

DGA AG

Afleder med mulighed for fjernforsyning med udskifteligt gasgnistgab. Høj holdbarhed gennem minimalt kontaktslid pga. stor kontaktflade på gasgnistgabene.

2 produkter

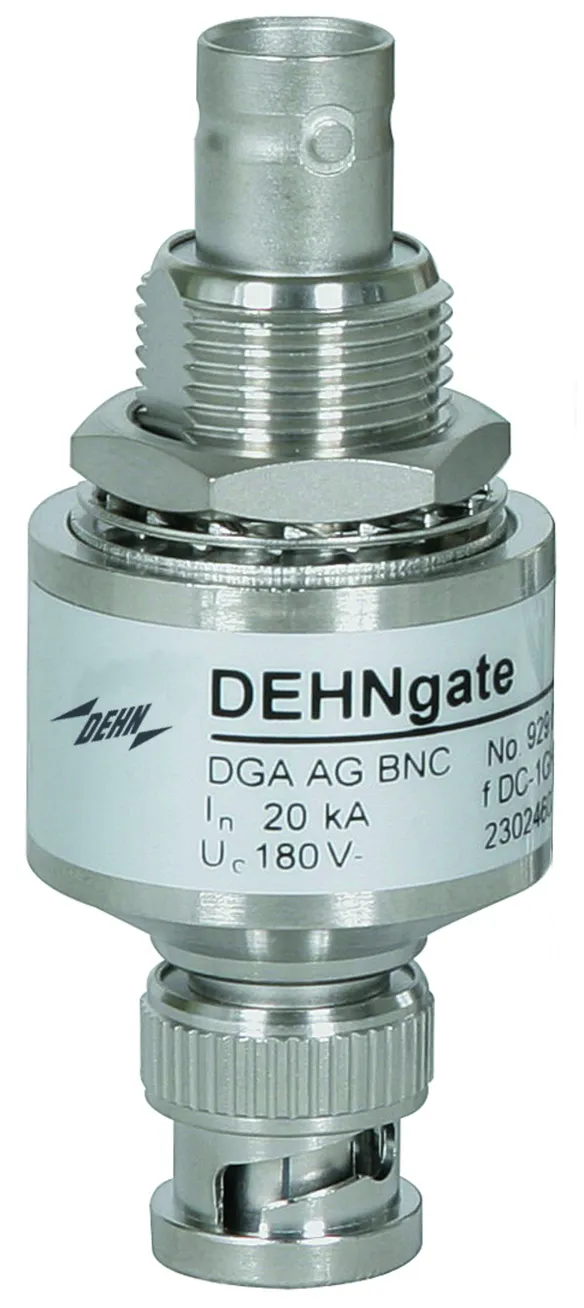

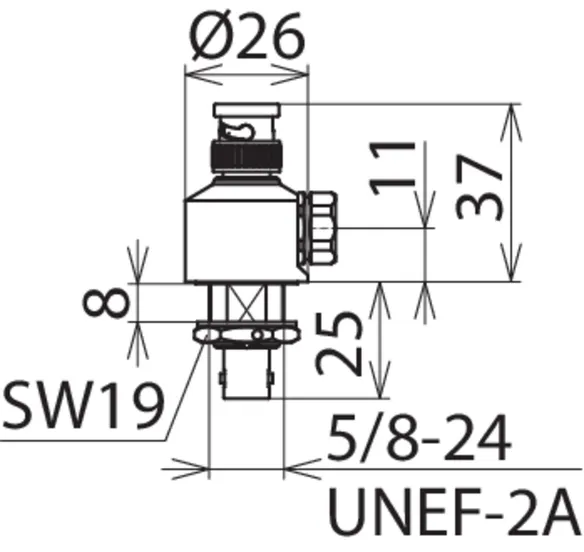

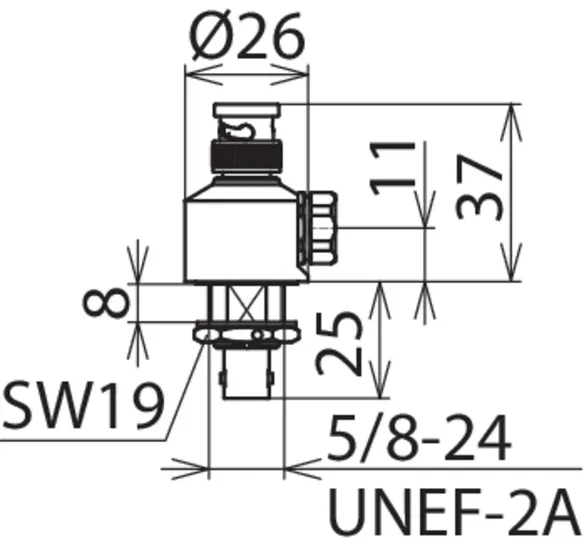

artikelnr. 929043 DGA AG BNC

GTIN 4013364091047, CCT (EU): 85366910, Bruttovægt: 89.60 g, VPE: 1.00 Pakkestørrelse

billeder

Yderligere information

Max. driftsspænding DC: 180 V
D1 lynstødstrøm (10/350 µs): 5 kA
C2 mærkeafledestødstrøm (8/20 µs): 20 kA
Frekvensområde: 0-1 GHz

fabrikat: DEHN
Type: DGA AG BNC
artikelnr.: 929043
eller tilsvarende

Certificater

Teksniske data

Aflederklasse	A
Max. driftsspænding DC (U_C )	180 V
Mærkestrøm (I_L )	3,5 A
Max. gennemgangseffekt	150 W
D1 lynstødstrøm (10/350 µs) (I_imp )	5 kA
C2 mærkeafledestødstrøm (8/20 µs) (I_n )	20 kA
Frekvensområde	0-1 GHz
Tilslutning	BNC-bøsning / BNC-stik

Aflederklasse	A
Max. driftsspænding DC (U_C )	180 V
Mærkestrøm (I_L )	3,5 A
Max. gennemgangseffekt	150 W
D1 lynstødstrøm (10/350 µs) (I_imp )	5 kA
C2 mærkeafledestødstrøm (8/20 µs) (I_n )	20 kA
Restspænding ved I_nC2 (U_P )	≤ 850 V
Frekvensområde	0-1 GHz
Gennemgangsdæmpning	< 0,1 dB
Refklektionsdæmpning	≥ 19 dB
Bølgeimpedans (Z)	50 ohm
Driftstemperaturområde (T_U )	-40 °C ... +85 °C
Kapslingsklasse	IP 20
Tilslutning	BNC-bøsning / BNC-stik
Jord via	Bøsning (Ø16,1 mm)
Kapslingsmateriale	Messing, overfladebehandlet med trimetal-plating
Farve	Blank
Udskifteligt gnistgab	Ja
Prøvestandarder	IEC 61643-21 / EN 61643-21

Produkt 929043 blev tilføjet til notesblok.

Gå til notesblok

Produkt 929043 blev lagt I kurven.

Gå til webshoppen

artikelnr. 929045 DGA AG N

GTIN 4013364091061, CCT (EU): 85366910, Bruttovægt: 266.00 g, VPE: 1.00 Pakkestørrelse

billeder

Yderligere information

CAD filer

Max. driftsspænding DC: 180 V
D1 lynstødstrøm (10/350 µs): 5 kA
C2 mærkeafledestødstrøm (8/20 µs): 20 kA
Frekvensområde: 0-2,5 GHz

fabrikat: DEHN
Type: DGA AG N
artikelnr.: 929045
eller tilsvarende

Certificater

Teksniske data

Aflederklasse	A
Max. driftsspænding DC (U_C )	180 V
Mærkestrøm (I_L )	6 A
Max. gennemgangseffekt	150 W
D1 lynstødstrøm (10/350 µs) (I_imp )	5 kA
C2 mærkeafledestødstrøm (8/20 µs) (I_n )	20 kA
Frekvensområde	0-2,5 GHz
Tilslutning	N-bøsning / N-stik

Aflederklasse	A
Max. driftsspænding DC (U_C )	180 V
Mærkestrøm (I_L )	6 A
Max. gennemgangseffekt	150 W
D1 lynstødstrøm (10/350 µs) (I_imp )	5 kA
C2 mærkeafledestødstrøm (8/20 µs) (I_n )	20 kA
Restspænding ved I_nC2 (U_P )	≤ 850 V
Frekvensområde	0-2,5 GHz
Gennemgangsdæmpning	< 0,2 dB
Refklektionsdæmpning	≥ 20 dB
Bølgeimpedans (Z)	50 ohm
Driftstemperaturområde (T_U )	-40 °C ... +85 °C
Kapslingsklasse	IP 65
Tilslutning	N-bøsning / N-stik
Jord via	Bøsning (Ø16,1 mm) eller jordingsskrue
Kapslingsmateriale	Messing, overfladebehandlet med trimetal-plating
Farve	Blank
Udskifteligt gnistgab	Ja
Prøvestandarder	IEC 61643-21 / EN 61643-21

Produkt 929045 blev tilføjet til notesblok.

Gå til notesblok

Produkt 929045 blev lagt I kurven.

Gå til webshoppen

DGA LG

Afleder med mulighed for fjernforsyning i kombineret kvartbølge- og gnistgabsteknik til flerfrekvente anvendelser (multicarriersystem) pga. minimal passiv intermodulation. Bredbåndsapparat til alle 4+3G- og LTE-tjenester.

1 produkt

artikelnr. 929146 DGA LG 7 16 MFA

GTIN 4013364157156, CCT (EU): 85366910, Bruttovægt: 493.00 g, VPE: 1.00 Pakkestørrelse

forrige

billeder

Yderligere information

CAD filer

Max. driftsspænding DC: 65 V
D1 lynstødstrøm (10/350 µs): 5 kA
C2 mærkeafledestødstrøm (8/20 µs): 20 kA
Frekvensområde: 690 MHz-2,7 GHz

fabrikat: DEHN
Type: DGA LG 7 16 MFA
artikelnr.: 929146
eller tilsvarende

Certificater

Teksniske data

Aflederklasse	A
Max. driftsspænding DC (U_C )	65 V
Mærkestrøm (I_L )	13 A
Max. gennemgangseffekt	1500 W
D1 lynstødstrøm (10/350 µs) (I_imp )	5 kA
C2 mærkeafledestødstrøm (8/20 µs) (I_n )	20 kA
Frekvensområde	690 MHz-2,7 GHz
Tilslutning	7/16-bøsning / 7/16-stik

Aflederklasse	A
Max. driftsspænding DC (U_C )	65 V
Mærkestrøm (I_L )	13 A
Max. gennemgangseffekt	1500 W
D1 lynstødstrøm (10/350 µs) (I_imp )	5 kA
C2 mærkeafledestødstrøm (8/20 µs) (I_n )	20 kA
Restspænding ved I_nC2 (U_P )	≤ 800 V
Frekvensområde	690 MHz-2,7 GHz
Gennemgangsdæmpning	≤ 0,1 dB
Refklektionsdæmpning	≥ 28 dB
Bølgeimpedans (Z)	50 ohm
Intermodulation	Typ. -160 dBc @ 2*43 dBm
Driftstemperaturområde (T_U )	-40 °C ... +85 °C
Kapslingsklasse	IP 67
Tilslutning	7/16-bøsning / 7/16-stik
Jord via	Bøsning (Ø29,5 mm) eller M8-jordingsskrue
Kapslingsmateriale	Messing, overfladebehandlet med trimetal-plating
Farve	Blank
Udskifteligt gnistgab	Ja
Prøvestandarder	IEC 61643-21 / EN 61643-21

Produkt 929146 blev tilføjet til notesblok.

Gå til notesblok

Produkt 929146 blev lagt I kurven.

Gå til webshoppen

DGA L4

Kombiafleder i vedligeholdelsesfri kvartbølgeteknik til flerfrekvente anvendelser (multicarriersystemer). Kan også aflede høje lynstrømme. Fjernforsyning ikke mulig, da aflederen sørger for galvanisk kortslutning af lavfrekvente signaler. Bredbåndsapparat til alle 4+3G- og LTE-tjenester.

2 produkter

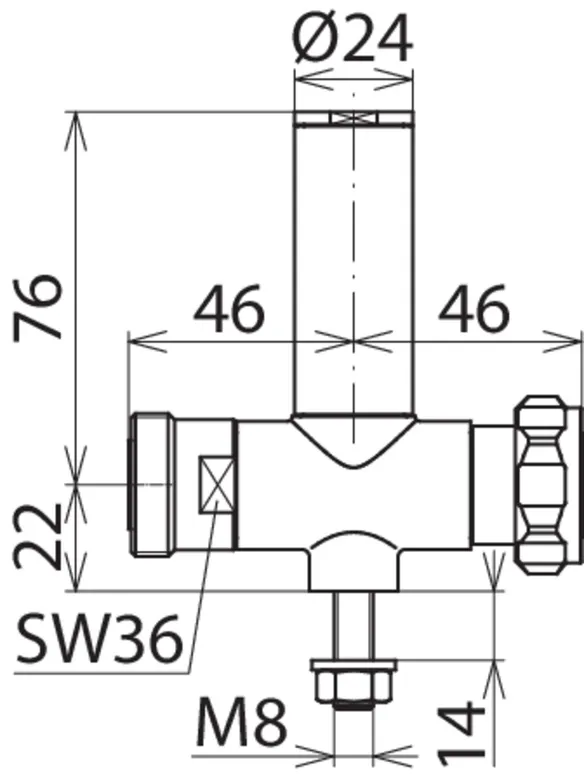

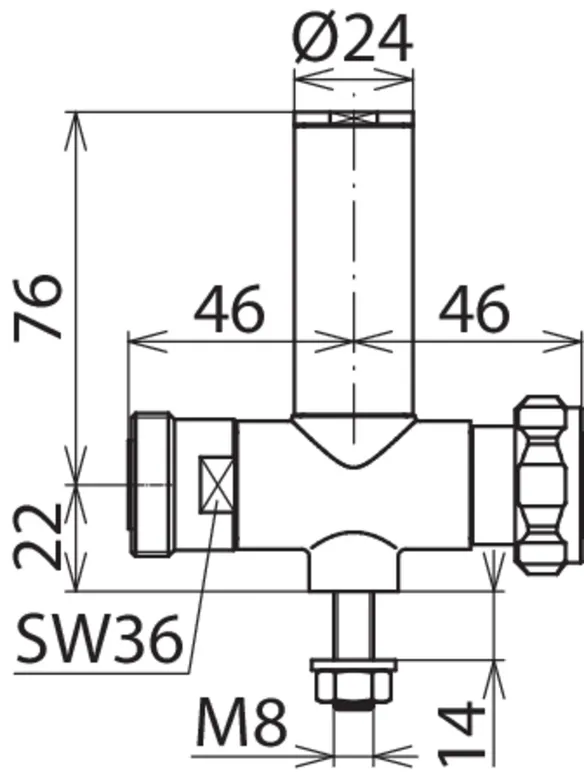

artikelnr. 929047 DGA L4 7 16 S

GTIN 4013364091085, CCT (EU): 85366910, Bruttovægt: 467.00 g, VPE: 1.00 Pakkestørrelse

billeder

Yderligere information

CAD filer

Max. driftsspænding DC: 0 V
D1 lynstødstrøm (10/350 µs): 25 kA
C2 mærkeafledestødstrøm (8/20 µs): 50 kA
Frekvensområde: 380-512 MHz

fabrikat: DEHN
Type: DGA L4 7 16 S
artikelnr.: 929047
eller tilsvarende

Certificater

Teksniske data

Aflederklasse	M
Max. driftsspænding DC (U_C )	0 V
Mærkestrøm (I_L )	0 A
Max. gennemgangseffekt	3000 W
D1 lynstødstrøm (10/350 µs) (I_imp )	25 kA
C2 mærkeafledestødstrøm (8/20 µs) (I_n )	50 kA
Frekvensområde	380-512 MHz
Tilslutning	7/16-bøsning / 7/16-stik

Aflederklasse	M
Max. driftsspænding DC (U_C )	0 V
Mærkestrøm (I_L )	0 A
Max. gennemgangseffekt	3000 W
D1 lynstødstrøm (10/350 µs) (I_imp )	25 kA
C2 mærkeafledestødstrøm (8/20 µs) (I_n )	50 kA
Restspænding ved I_nC2 (U_P )	≤ 130 V
Frekvensområde	380-512 MHz
Gennemgangsdæmpning	< 0,1 dB
Refklektionsdæmpning	≥ 20 dB dB
Bølgeimpedans (Z)	50 ohm
Driftstemperaturområde (T_U )	-40 °C ... +85 °C
Kapslingsklasse	IP 65
Tilslutning	7/16-bøsning / 7/16-stik
Jord via	Jordingsskrue
Kapslingsmateriale	Messing, overfladebehandlet med trimetal-plating
Farve	Blank
Prøvestandarder	IEC 61643-21 / EN 61643-21

Produkt 929047 blev tilføjet til notesblok.

Gå til notesblok

Produkt 929047 blev lagt I kurven.

Gå til webshoppen

artikelnr. 929148 DGA L4 7 16 MFA

GTIN 4013364157163, CCT (EU): 85366910, Bruttovægt: 476.00 g, VPE: 1.00 Pakkestørrelse

forrige

billeder

Yderligere information

CAD filer

Max. driftsspænding DC: 0 V
D1 lynstødstrøm (10/350 µs): 40 kA
C2 mærkeafledestødstrøm (8/20 µs): 80 kA
Frekvensområde: 690 MHz-2,7 GHz

fabrikat: DEHN
Type: DGA L4 7 16 MFA
artikelnr.: 929148
eller tilsvarende

Certificater

Teksniske data

Aflederklasse	M
Max. driftsspænding DC (U_C )	0 V
Mærkestrøm (I_L )	0 A
Max. gennemgangseffekt	1500 W
D1 lynstødstrøm (10/350 µs) (I_imp )	40 kA
C2 mærkeafledestødstrøm (8/20 µs) (I_n )	80 kA
Frekvensområde	690 MHz-2,7 GHz
Tilslutning	7/16-bøsning / 7/16-stik

Aflederklasse	M
Max. driftsspænding DC (U_C )	0 V
Mærkestrøm (I_L )	0 A
Max. gennemgangseffekt	1500 W
D1 lynstødstrøm (10/350 µs) (I_imp )	40 kA
C2 mærkeafledestødstrøm (8/20 µs) (I_n )	80 kA
Restspænding ved I_nC2 (U_P )	≤ 300 V
Frekvensområde	690 MHz-2,7 GHz
Gennemgangsdæmpning	≤ 0,1 dB
Refklektionsdæmpning	≥ 28 dB dB
Bølgeimpedans (Z)	50 ohm
Intermodulation	Typ. -160 dBc @ 2*43 dBm
Driftstemperaturområde (T_U )	-40 °C ... +85 °C
Kapslingsklasse	IP 67
Tilslutning	7/16-bøsning / 7/16-stik
Jord via	Bøsning (Ø 29,5 mm) eller M8-jordingsskrue
Kapslingsmateriale	Messing, overfladebehandlet med trimetal-plating
Farve	Blank
Prøvestandarder	IEC 61643-21 / EN 61643-21

Produkt 929148 blev tilføjet til notesblok.

Gå til notesblok

Produkt 929148 blev lagt I kurven.

Gå til webshoppen

DEHNgate – Afledere til koaksial tilslutning

Details

DGA BNC VC

artikelnr. 909710 DGA BNC VCD

Du er ikke autoriseret til at downloade 909710.stp

Du er ikke autoriseret til at downloade 909710.igs

Du er ikke autoriseret til at downloade 909710.jt

Du er ikke autoriseret til at downloade 909710.dwg

Du er ikke autoriseret til at downloade 909710m_E.dxf

Du er ikke autoriseret til at downloade DEHN.909710.wspak

Du er ikke autoriseret til at downloade DEHN.909710.edz

Produkt 909710 blev tilføjet til notesblok.

Produkt 909710 blev lagt I kurven.

artikelnr. 909711 DGA BNC VCID

Du er ikke autoriseret til at downloade 909710.stp

Du er ikke autoriseret til at downloade 909710.igs

Du er ikke autoriseret til at downloade 909710.jt

Du er ikke autoriseret til at downloade 909710.dwg

Du er ikke autoriseret til at downloade 909710m_E.dxf

Du er ikke autoriseret til at downloade DEHN.909711.wspak

Du er ikke autoriseret til at downloade DEHN.909711.edz

Produkt 909711 blev tilføjet til notesblok.

Produkt 909711 blev lagt I kurven.

DGA TV

artikelnr. 909703 DGA FF TV

Produkt 909703 blev tilføjet til notesblok.

Produkt 909703 blev lagt I kurven.

artikelnr. 909704 DGA GF TV

Produkt 909704 blev tilføjet til notesblok.

Produkt 909704 blev lagt I kurven.

artikelnr. 909705 DGA GFF TV

Du er ikke autoriseret til at downloade 909705.stp

Du er ikke autoriseret til at downloade 909705.igs

Du er ikke autoriseret til at downloade 909705.jt

Du er ikke autoriseret til at downloade 909705.dwg

Du er ikke autoriseret til at downloade 909703_909704_909705m_E.dxf

Produkt 909705 blev tilføjet til notesblok.

Produkt 909705 blev lagt I kurven.

DGA FF5 TV

artikelnr. 909706 DGA FF5 TV

Du er ikke autoriseret til at downloade 909706.stp

Du er ikke autoriseret til at downloade 909706.igs

Du er ikke autoriseret til at downloade 909706.jt

Du er ikke autoriseret til at downloade 909706.dwg

Du er ikke autoriseret til at downloade 909706.dxf

Du er ikke autoriseret til at downloade DEHN.909706.wspak

Du er ikke autoriseret til at downloade DEHN.909706.edz

Produkt 909706 blev tilføjet til notesblok.

Produkt 909706 blev lagt I kurven.

DGA G

artikelnr. 929039 DGA G SMA

Du er ikke autoriseret til at downloade 929039.stp

Du er ikke autoriseret til at downloade 929039.igs

Du er ikke autoriseret til at downloade 929039.jt

Du er ikke autoriseret til at downloade 929039.dwg

Du er ikke autoriseret til at downloade 929039m_D.dxf

Du er ikke autoriseret til at downloade DEHN.929039.wspak

Du er ikke autoriseret til at downloade DEHN.929039.edz

Produkt 929039 blev tilføjet til notesblok.

Produkt 929039 blev lagt I kurven.

artikelnr. 929042 DGA G BNC

Du er ikke autoriseret til at downloade 929042.stp

Du er ikke autoriseret til at downloade 929042.igs

Du er ikke autoriseret til at downloade 929042.jt

Du er ikke autoriseret til at downloade 929042.dwg

Du er ikke autoriseret til at downloade 929042m_D.dxf

Du er ikke autoriseret til at downloade DEHN.929042.wspak

Du er ikke autoriseret til at downloade DEHN.929042.edz

Produkt 929042 blev tilføjet til notesblok.

Produkt 929042 blev lagt I kurven.

artikelnr. 929044 DGA G N

Du er ikke autoriseret til at downloade 929044.stp

Du er ikke autoriseret til at downloade 929044.igs

Du er ikke autoriseret til at downloade 929044.jt

Du er ikke autoriseret til at downloade 929044.dwg

Du er ikke autoriseret til at downloade 929044m_D.dxf

Du er ikke autoriseret til at downloade DEHN.929044.wspak

Du er ikke autoriseret til at downloade DEHN.929044.edz

Produkt 929044 blev tilføjet til notesblok.

Produkt 929044 blev lagt I kurven.
