DEHNpatch – Afleder til datanet og ethernetanvendelser

  • Patchkabel med indbygget overspændingsbeskyttelse
  • op til 10 Gbit/s (op til klasse EA / 500 MHz
  • Patchkabel med overspændingsbeskyttelse CAT 6A i channel
  • IP66-udgave til udendørs brug
  • Strøm over Ethernet (PoE++ / 4PPoE efter IEEE 802.3)
  • Kan let eftermonteres

Details

Patchkabeludgave, fuldt skærmet (længde 3m)
lorem ipsum

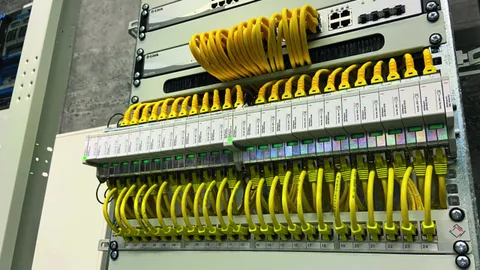

Monteringssæt som tilbehør til til 19"-Patch-Rack-løsninger.
lorem ipsum
Enkel vedligeholdelse gennem display og fjernmelder
lorem ipsum

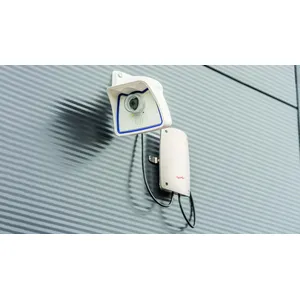

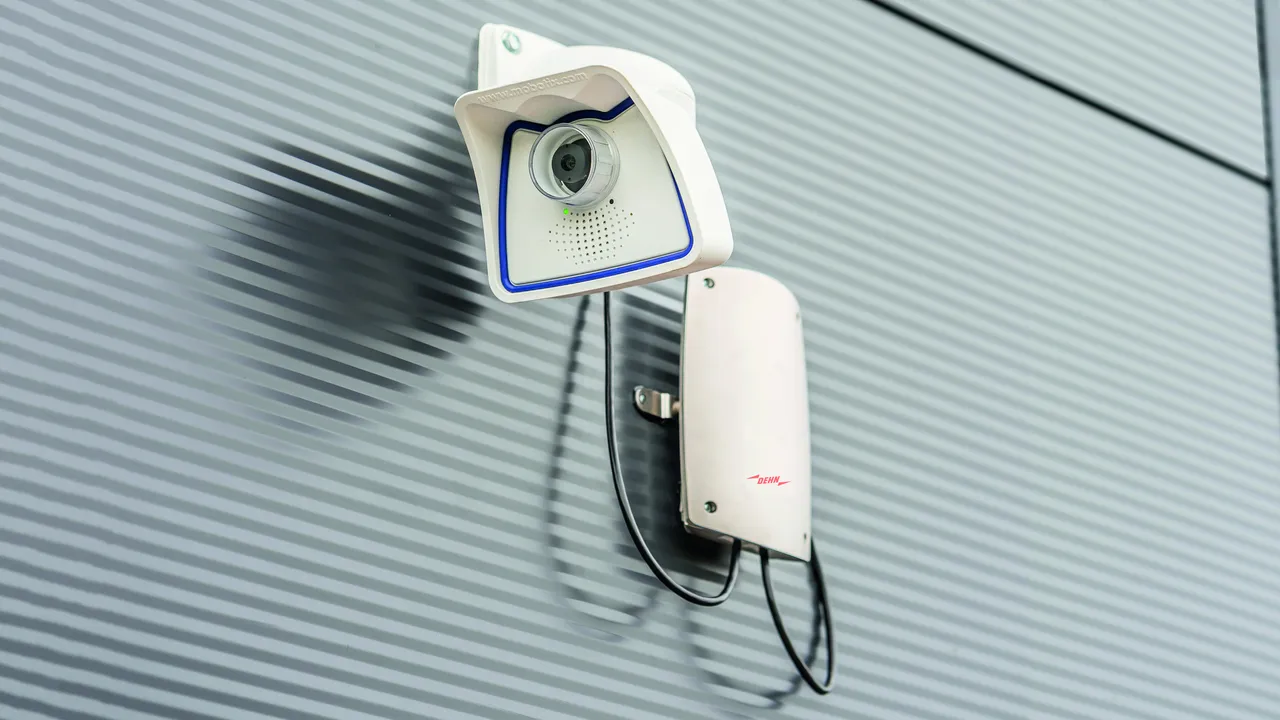

Udendørs variant, kapslingsklasse IP66.
lorem ipsum

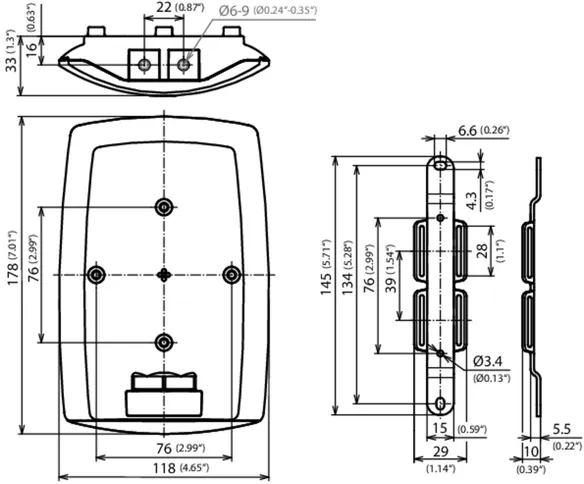

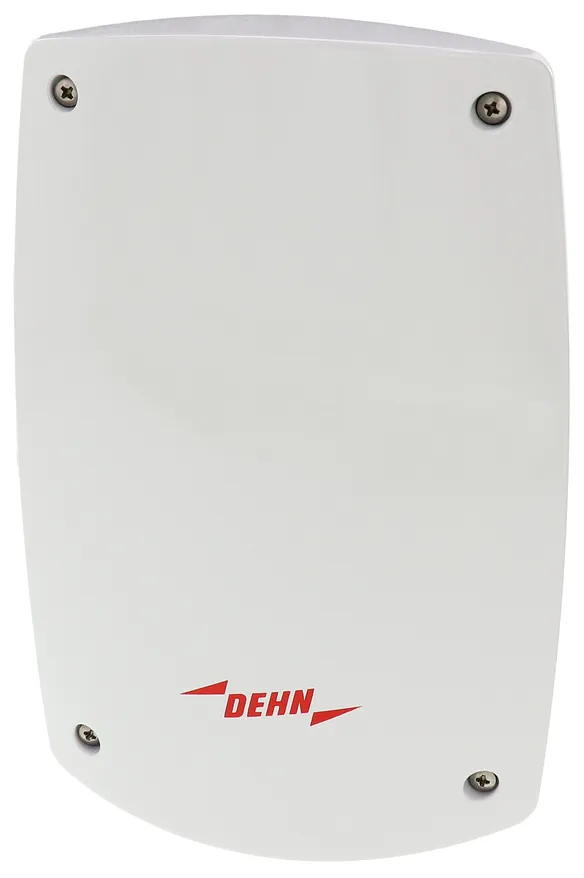

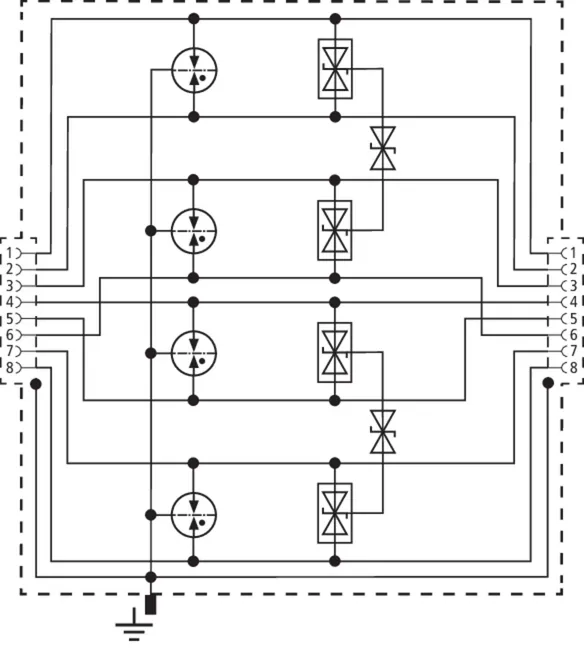

DPA CLE IP66

Universel overspændingsafleder til Gbit ethernet, strøm over ethernet (PoE++ / 4PPoE efter IEEE 802.3) og lignende anvendelser i strukturerede kabelføringer op til klasse E indendørs og udendørs i en IP66-kapsling, som beskytter imod indtrængen af støv og og vand. Beskytter alle lederpar vha. kraftige gasgnistgab og et tilpasset matrixfilter pr. par. Fuldt skærmet overspændingsbeskyttelse med RJ 45-bøsning. Universelle montagebeslag til eventuel maste- eller vægmontage.
Tilbehør: spændebånd til mastemontage.

1 produkt

artikelnr. 929221 DPA CLE IP66

GTIN 4013364342866, CCT (EU): 85363010, Bruttovægt: 745.00 g, VPE: 1.00 Pakkestørrelse


billeder

Yderligere information



fabrikat: DEHN
Type: DPA CLE IP66
artikelnr.: 929221
eller tilsvarende

Certificater



Teksniske data

Aflederklasse T
Max. driftsspænding DC par-par (PoE) (Uc ) 60 V
Mærkestrøm (IL ) 1 A
D1 lynstødstrøm (10/350 µs) per leder (Iimp ) 0,8 kA
D1 samlet lynstødstrøm (10/350 µs) (Iimp ) 4 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) (In ) 10 kA
Grænsefrekvens (fG ) 250 MHz
Kapslingsklasse (med tilsluttede ledere) IP 66
Tilslutning (indgang / udgang) RJ45-sokkel / RJ45-sokkel
Godkendelser UL 497B, CSA

Produkt 929221 blev tilføjet til notesblok.

Produkt 929221 blev lagt I kurven.

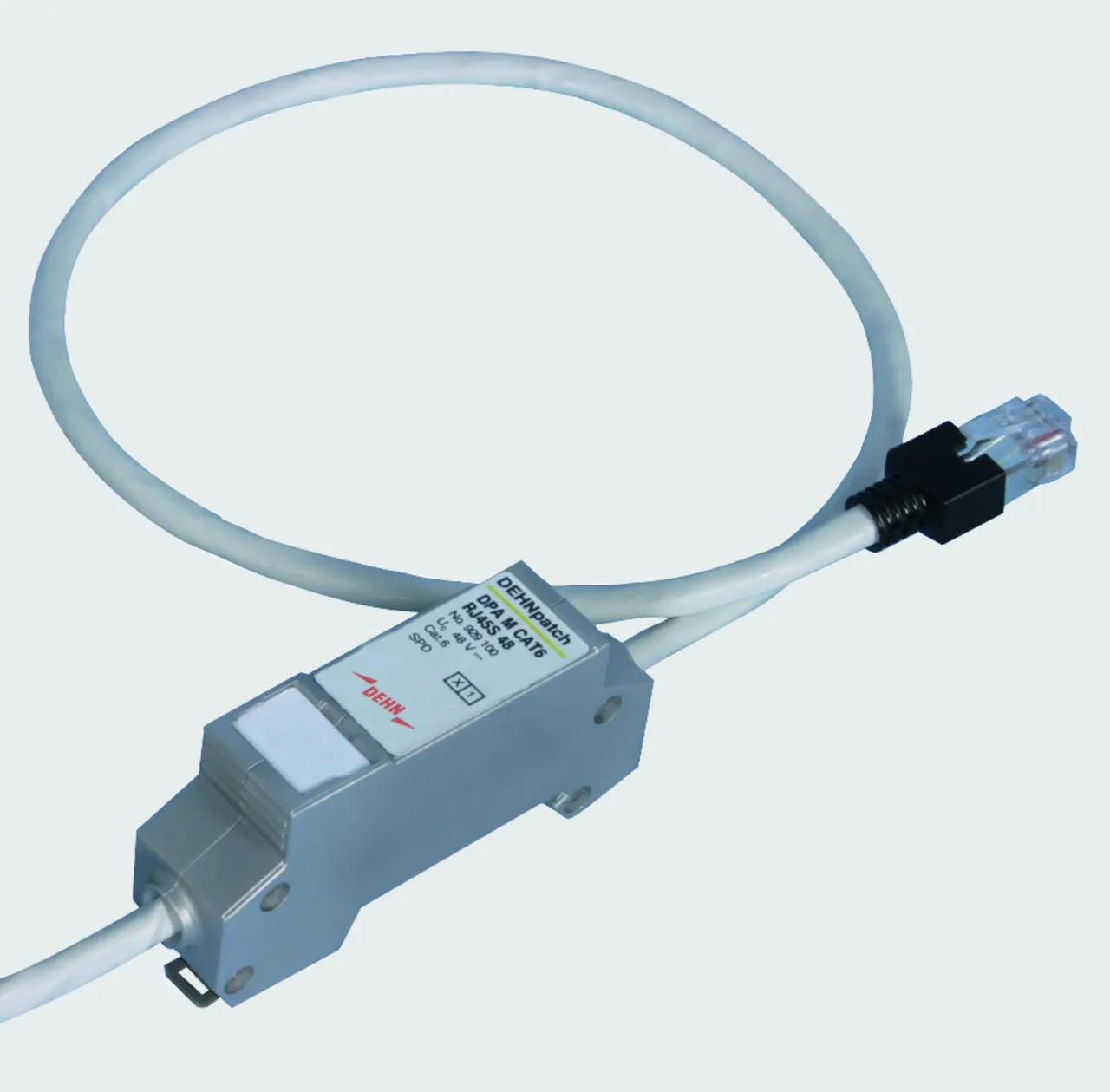

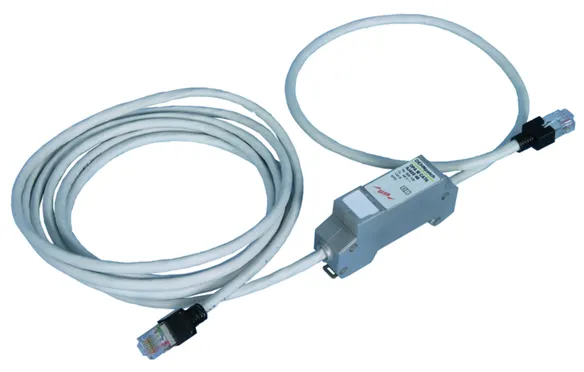

DPA M CAT6

Universel afleder til industrielt ethernet, strøm over ethernet (PoE++ / 4PPoE efter IEEE 802.3) og lignende anvendelser i strukturerede kabelføringer efter Cat.6 og klasse EA op til 500 MHz. Fuldt skærmet udførelse med patchkabel til DIN-skinnemontage (op til 10 Gbit ethernet).

1 produkt

artikelnr. 929100 DPA M CAT6 RJ45S 48

GTIN 4013364102170, CCT (EU): 85363010, Bruttovægt: 244.00 g, VPE: 1.00 Pakkestørrelse

forrige

billeder

Yderligere information



fabrikat: DEHN
Type: DPA M CAT6 RJ45S 48
artikelnr.: 929100
eller tilsvarende

Certificater



Teksniske data

Aflederklasse T
Max. driftsspænding DC (Uc ) 48 V
Max. driftsspænding DC par-par (PoE) (Uc ) 57 V
Mærkestrøm (IL ) 1 A
D1 lynstødstrøm (10/350 µs) per leder (Iimp ) 1 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) (In ) 10 kA
Grænsefrekvens (fG ) 250 MHz
Tilslutning (indgang / udgang) RJ45-tilslutningsleder / RJ45-tilslutningsleder

Produkt 929100 blev tilføjet til notesblok.

Produkt 929100 blev lagt I kurven.

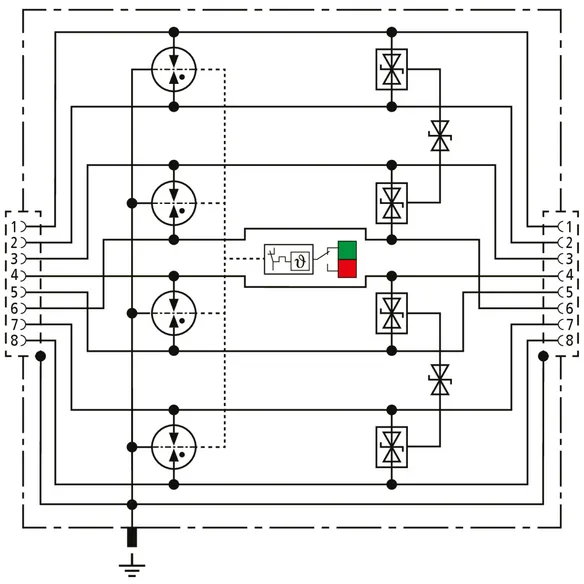

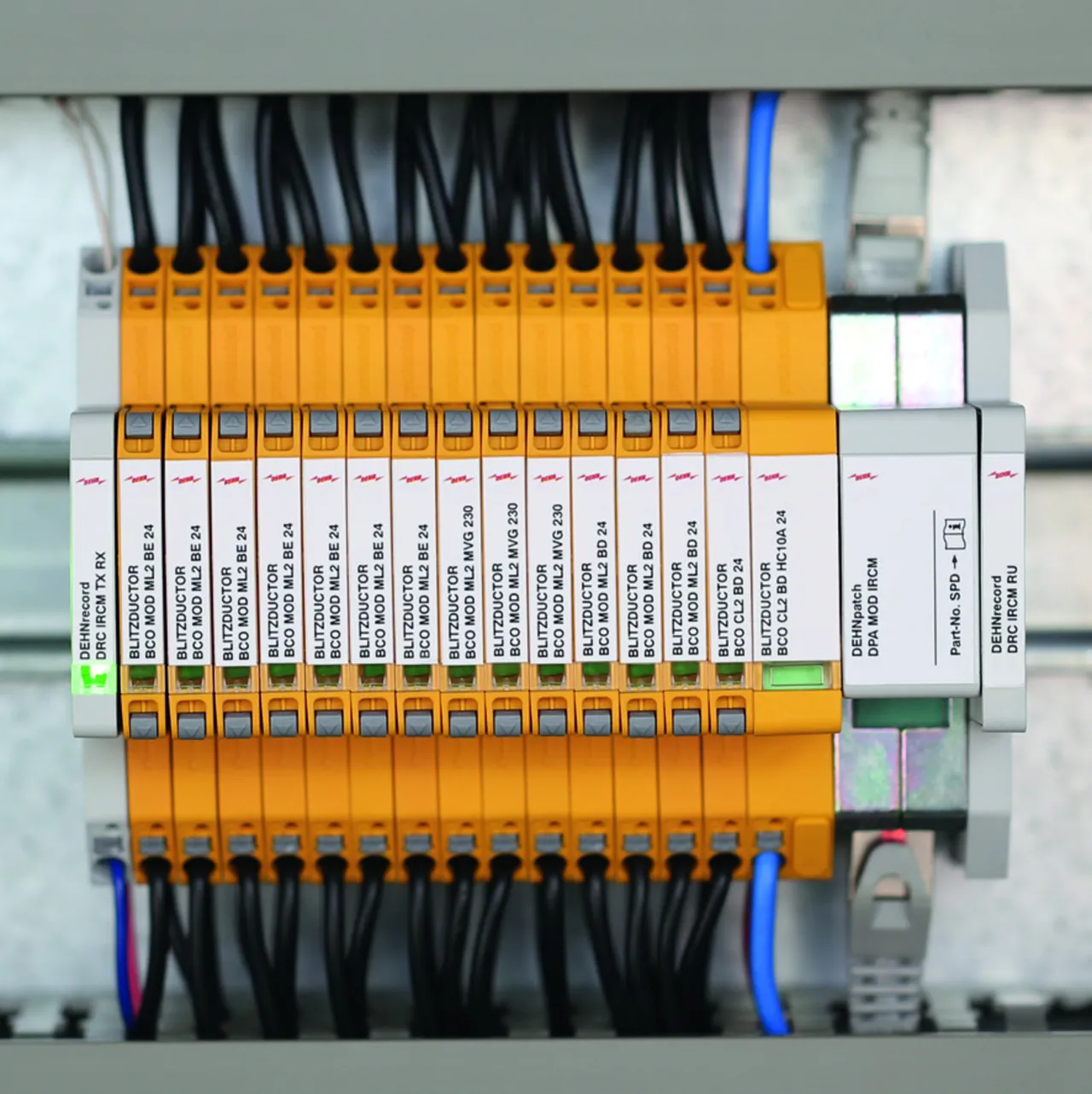

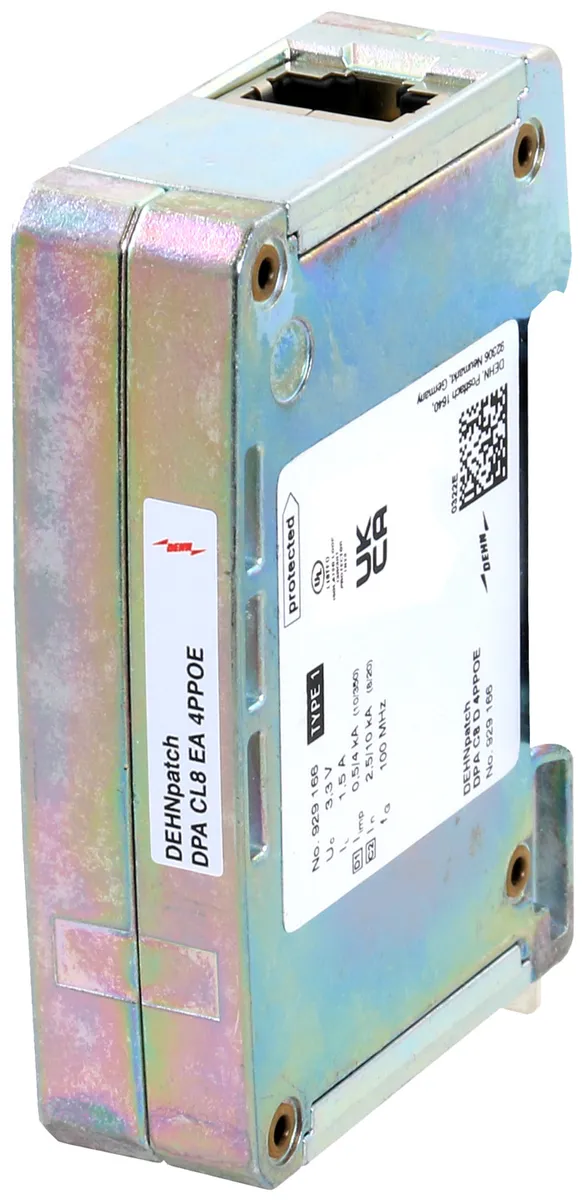

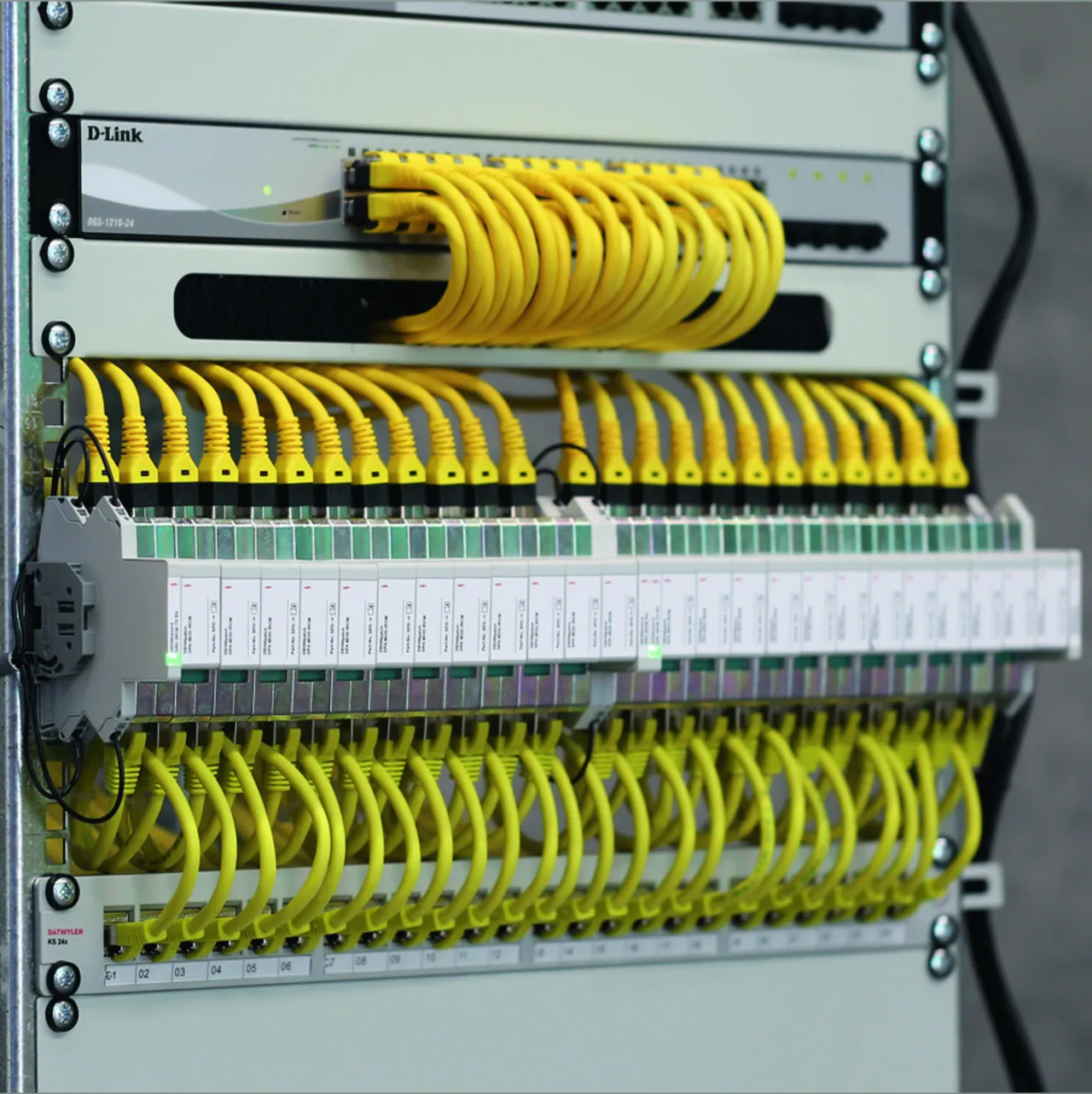

DEHNpatch Class EA (Neu)

Universal, pladsbesparende kombiafleder med en bredde på 19 mm og RJ45 tilslutningsteknologi med statusvisning for nem vedligeholdelse. Beskyttelse af applikationer i struktureret kabling i henhold til klasse EA op til 500 MHz, fx Industrielt Ethernet, datadistributører, digitale kamerasystemer, Power over Ethernet (IEEE 802.3 kompatibel op til 4PPoE) og Ethernet-baserede grænseflader generelt. Alle lederpar er beskyttet af kraftige gasudladningsafledere og beskyttelsesdioder mellem signaltrådene og lederparrene. Fuldt afskærmet adapterdesign med RJ45-stik til DIN-skinnemontering. Med en ekstra skrueforbindelse kapslingen til valgfri jordforbindelse.

1 produkt

artikelnr. 929161 DPA CL8 EA 4PPOE

GTIN 4013364472921, CCT (EU): 85363010, Bruttovægt: 188.70 g, VPE: 1.00 Pakkestørrelse


billeder

Yderligere information

Overspændingsbeskyttelse DEHNpatch CL8 EA 4PPOE
kompakt kombiafleder
Transmissionsklasse EA i henhold til ISO/IEC 11801
til beskyttelse af datagrænseflader mod
lynstrømme og overspændinger i
Ethernet-applikationer op til 10 GBit og
Power over Ethernet (op til 4PPoE)
Beskyttelse af 4 lederpar via RJ45-stik
fuldt skærmet version
testet i henhold til EN/IEC 61643-21
Aflederklasse Type 1/P2
Impulskategori: D1, C1, C2, C3, B2
integreret statusdisplay,
Overvågning via separat FM-enhed
pladsbesparende, total bredde 19 mm
Jordforbindelse via 35 mm DIN-skinne
via skrueforbindelsen på kapslingen
Maksimal spænding: 3,3 V DC
Mærkestrøm ved 70°C: 1,5 A
Afskæringsfrekvens: 500MHz
C2 nominel afladningsstrøm pr. kerne (8/20): 2,5 kA
C2 total afladningsstrøm nominel (8/20): 10 kA
D1 Lynimpulsstrøm (10/350 µs) pr. ledning: 0,5 kA
D1 Lynimpulsstrøm (10/350 µs) i alt: 4 kA
Linjetilslutning: RJ45-stik

fabrikat: DEHN
Type: DPA CL8 EA 4PPOE
artikelnr.: 929161
eller tilsvarende

Certificater



Teksniske data

Aflederklasse L
Max. driftsspænding DC (Uc ) 3,3 V
Max. driftsspænding DC par-par (PoE) (Uc ) 58 V
Mærkestrøm (IL ) 1,5 A
D1 lynstødstrøm (10/350 µs) per leder (Iimp ) 0,5 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) (In ) 10 kA
Grænsefrekvens (fG ) 500 MHz
Tilslutning (indgang / udgang) RJ45-sokkel / RJ45-sokkel
Godkendelser GHMT, UL 497B

Produkt 929161 blev tilføjet til notesblok.

Produkt 929161 blev lagt I kurven.

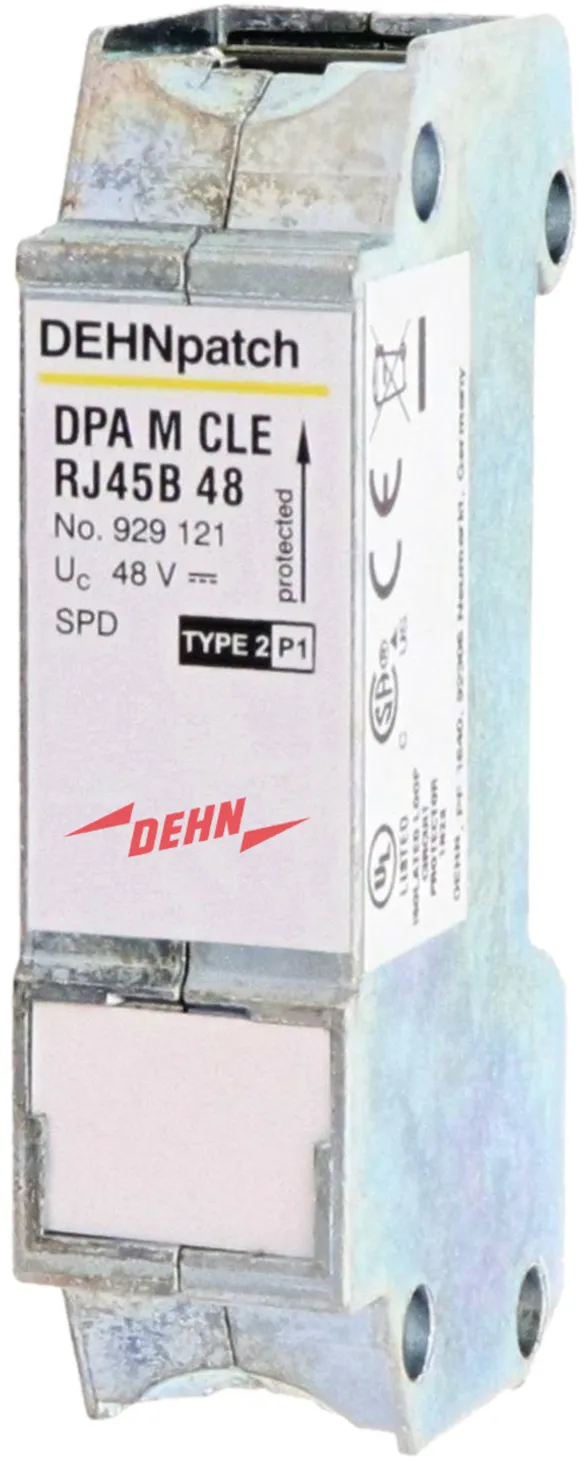

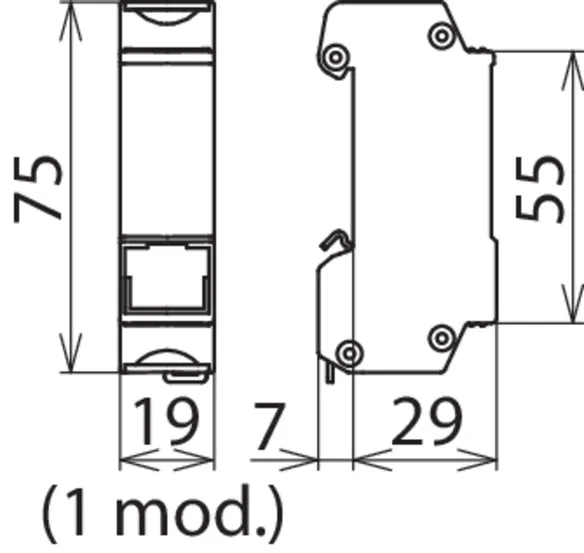

DEHNpatch Klasse E

Universel afleder til industrielt ethernet, strøm over ethernet (PoE++ / 4PPoE efter IEEE 802.3) og lignende anvendelser i strukturerede kabelføringer efter klasse E op til 250 MHz. Beskytter alle lederpar vha. kraftige gasgnistgab og et tilpasset matrixfilter pr. par. Fuldt skærmet udførelse med sokler til DIN-skinnemontage (op til 1 Gbit ethernet).

1 produkt

artikelnr. 929121 DPA M CLE RJ45B 48

GTIN 4013364118935, CCT (EU): 85363010, Bruttovægt: 122.00 g, VPE: 1.00 Pakkestørrelse

forrige

billeder

Yderligere information



fabrikat: DEHN
Type: DPA M CLE RJ45B 48
artikelnr.: 929121
eller tilsvarende

Certificater



Teksniske data

Aflederklasse T
Max. driftsspænding DC (Uc ) 48 V
Max. driftsspænding DC par-par (PoE) (Uc ) 57 V
Mærkestrøm (IL ) 1 A
D1 lynstødstrøm (10/350 µs) per leder (Iimp ) 0,5 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) (In ) 10 kA
Grænsefrekvens (fG ) 250 MHz
Tilslutning (indgang / udgang) RJ45-sokkel / RJ45-sokkel
Godkendelser CSA, UL 497B

Produkt 929121 blev tilføjet til notesblok.

Produkt 929121 blev lagt I kurven.

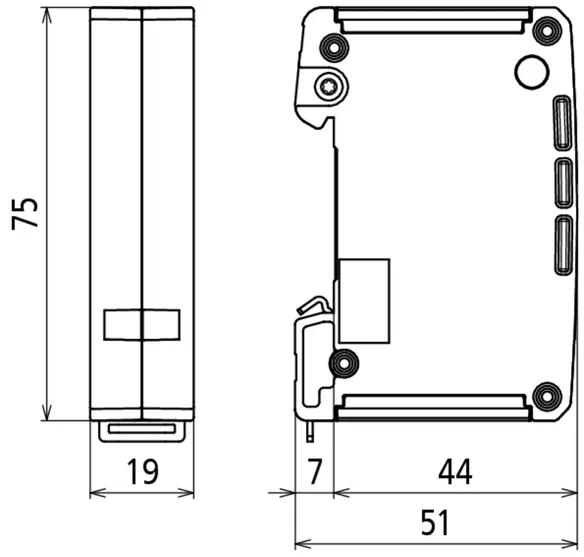

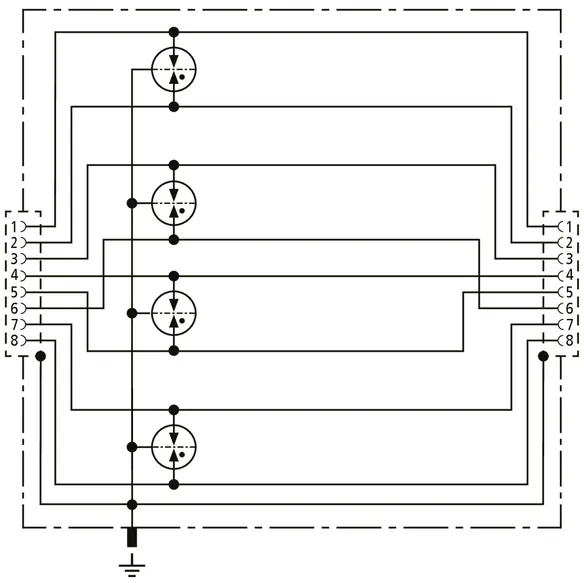

DEHNpatch Class D (Neu)

Universal, pladsbesparende lynstrømsafleder med en bredde på 19 mm og RJ45 tilslutningsteknologi til lynbeskyttelsesudligning. Beskyttelse af applikationer i strukturerede kabelføringer i henhold til klasse D op til 100 MHz, fx Industrielt Ethernet, datadistributører, digitale kamerasystemer, Power over Ethernet (IEEE 802.3 kompatibel op til 4PPoE) og Ethernet-baserede grænseflader generelt. Alle trådpar er beskyttet af kraftige gasgnistgab. Fuldt afskærmet design med RJ45-stik til DIN-skinnemontering. Med en ekstra skrueforbindelse til valgfri jordforbindelse.

1 produkt

artikelnr. 929166 DPA C8 D 4PPOE

GTIN 4013364472914, CCT (EU): 85363010, Bruttovægt: 178.25 g, VPE: 1.00 Pakkestørrelse


billeder

Yderligere information

Overspændingsbeskyttelse DEHNpatch C8 D 4PPOE
kompakt lynstrømsafleder
Transmissionsklasse D i henhold til ISO/IEC 11801
til at beskytte datagrænseflader mod
lynstrøm i Ethernet-applikationer
op til 1 GBit og Power over Ethernet (op til 4PPoE)
Beskyttelse af 4 lederpar via RJ45-stik
fuldt skærmet version
testet i henhold til EN/IEC 61643-21
Type 1 afleder klasse
Impulskategori: D1, C2, C3
pladsbesparende, total bredde 19 mm
Jordforbindelse via 35 mm DIN-skinne eller
via skrueforbindelsen på kapslingen
Maksimal spænding: 3,3 V DC
Mærkestrøm ved 70°C: 1,5 A
Afskæringsfrekvens: 100MHz
C2 nominel afladningsstrøm pr. kerne (8/20): 2,5 kA
C2 total afladningsstrøm nominel (8/20): 10 kA
D1 Lynimpulsstrøm (10/350 µs) pr. ledning: 0,5 kA
D1 Lynimpulsstrøm (10/350 µs) i alt: 4 kA
Linjetilslutning: RJ45-stik

fabrikat: DEHN
Type: DPA C8 D 4PPOE
artikelnr.: 929166
eller tilsvarende

Certificater



Teksniske data

Aflederklasse A
Max. driftsspænding DC (Uc ) 3,3 V
Max. driftsspænding DC par-par (PoE) (Uc ) 58 V
Mærkestrøm (IL ) 1,5 A
D1 lynstødstrøm (10/350 µs) per leder (Iimp ) 0,5 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) (In ) 10 kA
Grænsefrekvens (fG ) 100 MHz
Tilslutning (indgang / udgang) RJ45-sokkel / RJ45-sokkel
Godkendelser UL 497B

Produkt 929166 blev tilføjet til notesblok.

Produkt 929166 blev lagt I kurven.

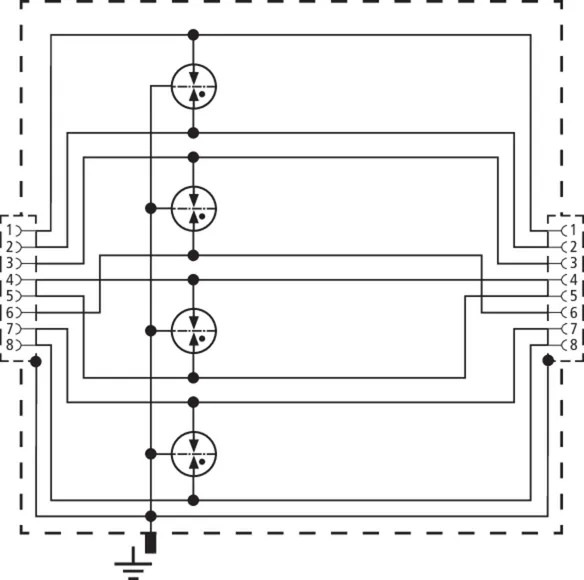

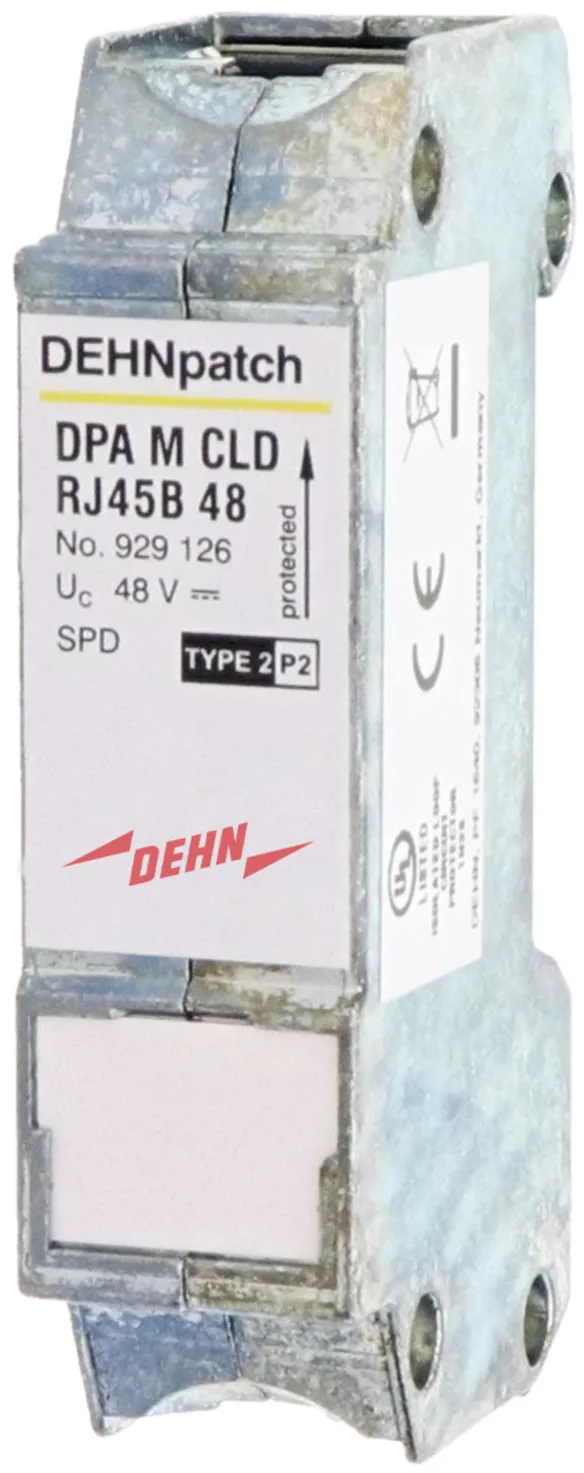

DEHNpatch Klasse D

Universel afleder til industrielt ethernet, strøm over ethernet (PoE++ / 4PPoE efter IEEE 802.3) og lignende anvendelser i strukturerede kabelføringer efter klasse D op til 100 MHz. Beskytter alle lederpar vha. kraftige gasgnistgab. Adapterudførelse med sokler til DIN-skinnemontage.

1 produkt

artikelnr. 929126 DPA M CLD RJ45B 48

GTIN 4013364242258, CCT (EU): 85363010, Bruttovægt: 102.00 g, VPE: 1.00 Pakkestørrelse


billeder

Yderligere information



fabrikat: DEHN
Type: DPA M CLD RJ45B 48
artikelnr.: 929126
eller tilsvarende

Certificater



Teksniske data

Aflederklasse U
Max. driftsspænding DC (Uc ) 48 V
Max. driftsspænding DC par-par (PoE) (Uc ) 57 V
Mærkestrøm (IL ) 1 A
D1 lynstødstrøm (10/350 µs) per leder (Iimp ) 0,5 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) (In ) 10 kA
Grænsefrekvens (fG ) 100 MHz
Tilslutning (indgang / udgang) RJ45-sokkel / RJ45-sokkel
Godkendelser UL 497B

Produkt 929126 blev tilføjet til notesblok.

Produkt 929126 blev lagt I kurven.
