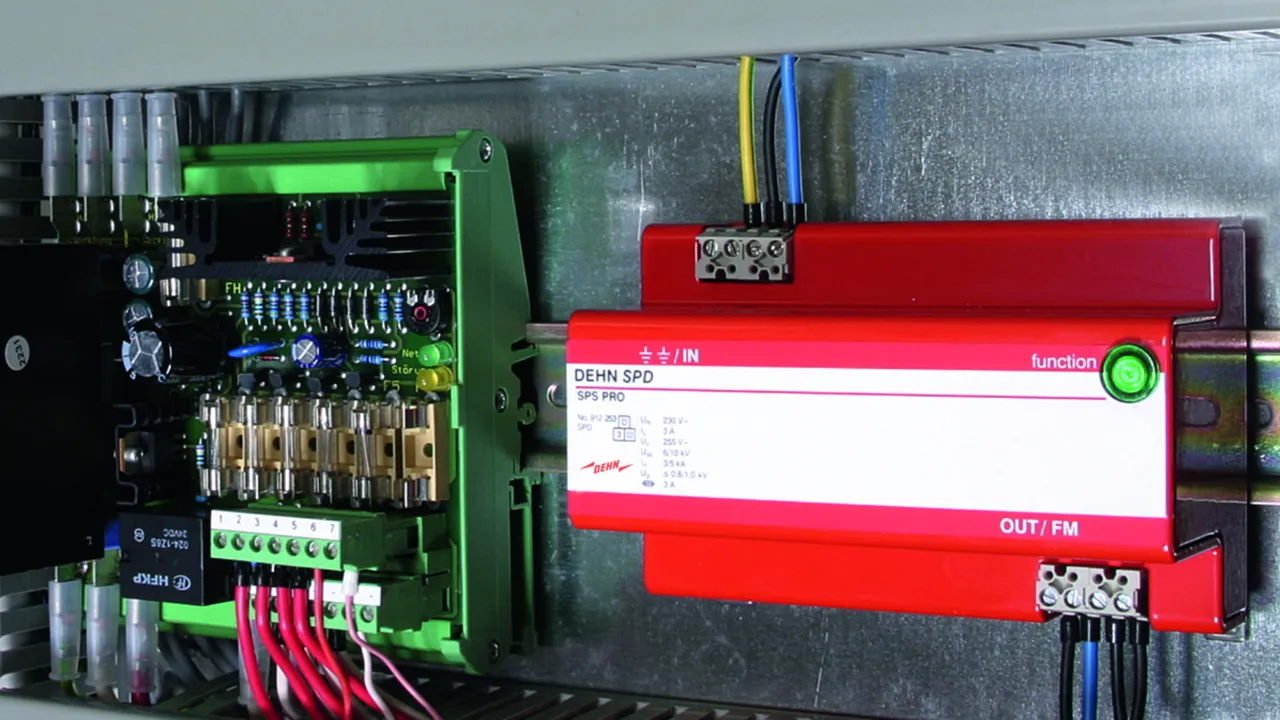

SPS-Protector

Kombineret overspændingsafleder og filter
Overspændingsafleder med overvågnings- og frakoblingsanordning
Støjfilter til beskyttelse af tilsluttet, sensitiv industrielektronik imod balanceret og ubalanceret højfrekvent støj
Opbygning i skærmet kabinet
Funktions-/fejlindikation ved grøn/rød markering med potentialfri fjernmeldekontakt (brydekontakt)

Details

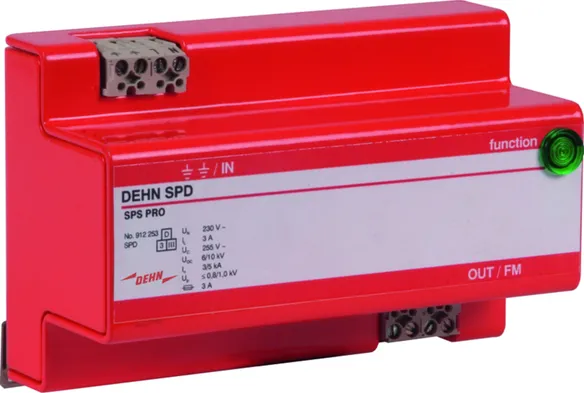

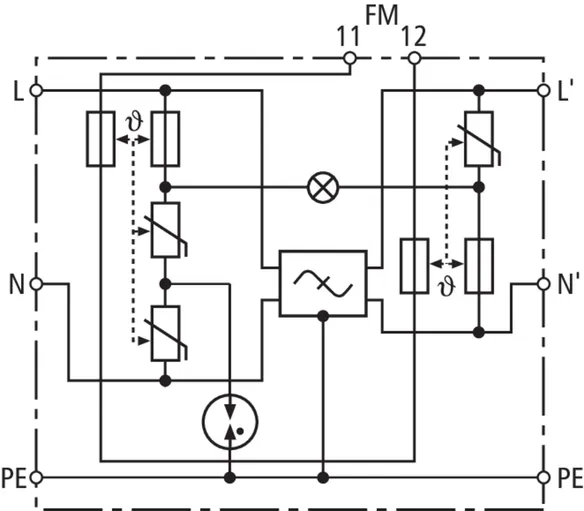

SPS-Protector

Overspændingsafleder med støjfilter til 1-fasede 230 V TT- og TN-systemer; med potentialfri fjernmeldekontakt (brydekontakt).

1 produkt

artikelnr. 912253 SPS PRO

GTIN 4013364068360, CCT (EU): 85363010, Bruttovægt: 603.70 g, VPE: 1.00 Pakkestørrelse

billeder

Yderligere information

CAD filer

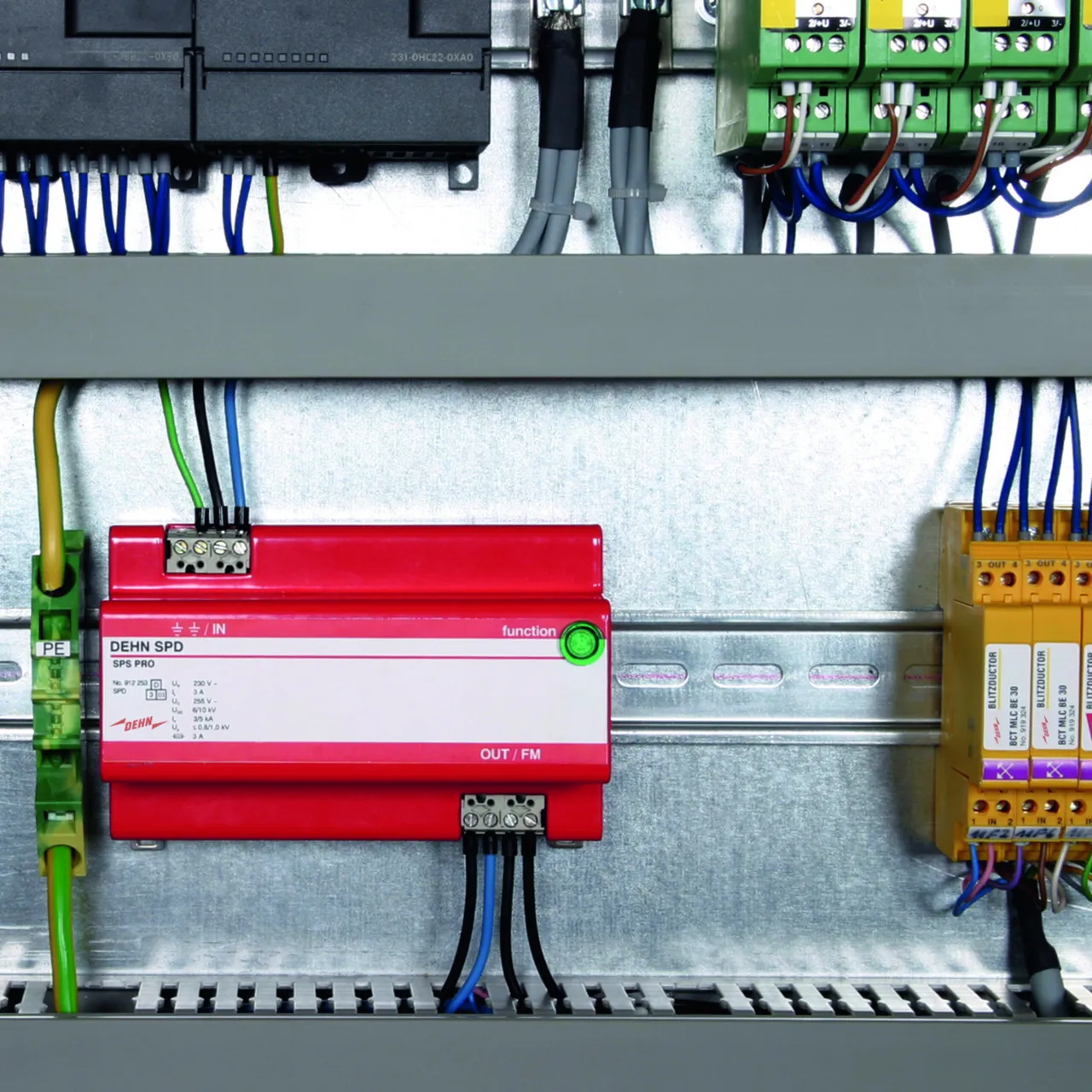

Overspændingsafleder med støjfilter SPS PRO
Topolet overspændingsafleder til beskyttelse af
Strømforsyning til elektroniske enheder mod
Overspændinger samt højfrekvente støjspændinger
Bredde 7TE
Afleder type 3 iht. EN 61643-11
Funktionsindikering grøn,
Fejlvisning: Fjernmeldekontakt
Opbygning i afskærmet indkapsling
Netfilter iht. DIN VDE 0565 del 3
Maks. driftsspænding 255 V AC
Samlet afledningsstødstrøm: 5 kA
Beskyttelsesniveau (L-N): <= 0,8 kV
Nominel laststrøm: 3 A ac
Dæmpning ved f = 1 MHZ sym./asym. >= 73 dB / >= 45 dB
Energetisk koordination iht. DIN EN 62305-4
Afleder i Red/Line-serien

fabrikat: DEHN
Type: SPS PRO
artikelnr.: 912253
eller tilsvarende

Certificater

Teksniske data

Afleder efter EN 61643-11 / IEC 61643-11	Type 3 / klasse III
Afledermærkespænding AC (U_C )	255 V (50 / 60 Hz)
Mærkelaststrøm AC (I_L )	3 A
Mærkeafledestødstrøm (8/20 µs) (I_n )	3 kA
Samlet afledestødstrøm (8/20 µs) [L+N-PE] (I_total )	5 kA
Restspænding [L-N] / [L/N-PE] (U_P )	≤ 800 / ≤ 1000 V
FM-kontaktens funktion	Brydekontakt

Afleder efter EN 61643-11 / IEC 61643-11	Type 3 / klasse III
Mærkespænding AC (U_N )	230 V (50 / 60 Hz)
Afledermærkespænding AC (U_C )	255 V (50 / 60 Hz)
Mærkelaststrøm AC (I_L )	3 A
Procentuelt spændingsfald [L'-N'/L-N] ved U_C/I_L (∆U)	≤ 1,6 %
Mærkeafledestødstrøm (8/20 µs) (I_n )	3 kA
Kombineret stød (U_OC )	6 kV
Samlet afledestødstrøm (8/20 µs) [L+N-PE] (I_total )	5 kA
Restspænding [L-N] / [L/N-PE] (U_P )	≤ 800 / ≤ 1000 V
Kombineret stød [L+N-PE] (U_OC_total )	10 kV
Reaktionstid [L-N] (t_A )	≤ 25 ns
Reaktionstid [L/N-PE] (t_A )	≤ 100 ns
Kortslutningsbæreevne ved overstrømsbeskyttelse på netsiden (I_SCCR )	1 kA_eff
Midlertidig overspænding (TOV) [L-N] (U_T) – karakteristik	335 V / 5 sek. – modstandsdygtig
Midlertidig overspænding (TOV) [L/N] (U_T) – karakteristik	440 V / 120 min. – sikker udkobling
Midlertidig overspænding (TOV) [L/N-PE] (U_T) – karakteristik	335 V / 120 min. – modstandsdygtig
Midlertidig overspænding (TOV) [L/N-PE] (U_T) – karakteristik	440 V / 5 sek. – modstandsdygtig
Midlertidig overspænding (TOV) [L+N-PE] (U_T) – karakteristik	1200 V + U_REF / 200 ms. – sikker udkobling
Driftsvisning	Grønt lys
Fejlvisning	Grønt lys slukket
Antal porte	2
Driftstemperaturområde (T_U )	-10 °C ... +40 °C
Tilslutningstværsnit (min.)	0,14 mm²massiv / flertrådet / fintrådet
Tilslutningstværsnit (max.)	2,5 mm²massiv / flertrådet / fintrådet
Montage på	35 mm DIN-skinne efter EN 60715
Kapslingsmateriale	Aluminium, rød pulverlakering
Installationsområde	Indendørs
Kapslingsklasse	IP 20

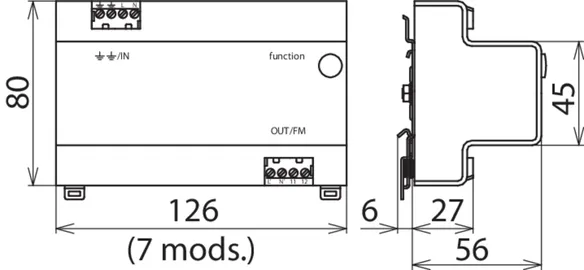

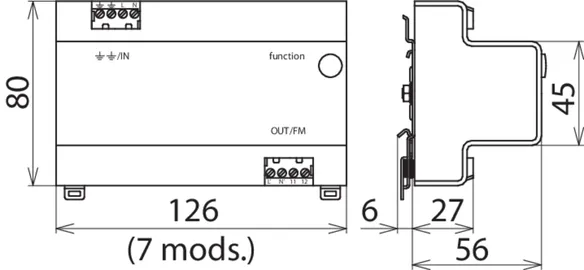

Indbygningsmål	7 TE, DIN 43880
FM-kontaktens funktion	Brydekontakt
Brydeevne AC	250 V / 0,5 A
Brudeevne DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Tilslutningstværsnit for FM-klemme	max. 1,5 mm²massiv / fintrådet
Netfilter	Efter DIN VDE 0565-3
Dæmpning ved f = 1 MHz, balanceret	≥ 73 dB
Dæmpning ved f = 1 MHz, ubalanceret	≥ 45 dB
