DEHNguard 1000

Høj afledeevne med effektiv zinkoxidvaristor hhv. gnistgab
Hurtig reaktion
Aflederovervågning og høj sikkerhed med "Termodynamisk Kontrol"
Funktions-/fejlvisning ved grøn/rød markering i inspektionsruden
Specifikt designet til høje systemspændinger

DEHNguard 1000 (FM)

Kompakt, 1-polet overspændingsafleder; FM-version med fjernmeldekontakt til fjernovervågning (potentialfri skiftekontakt).

2 produkter

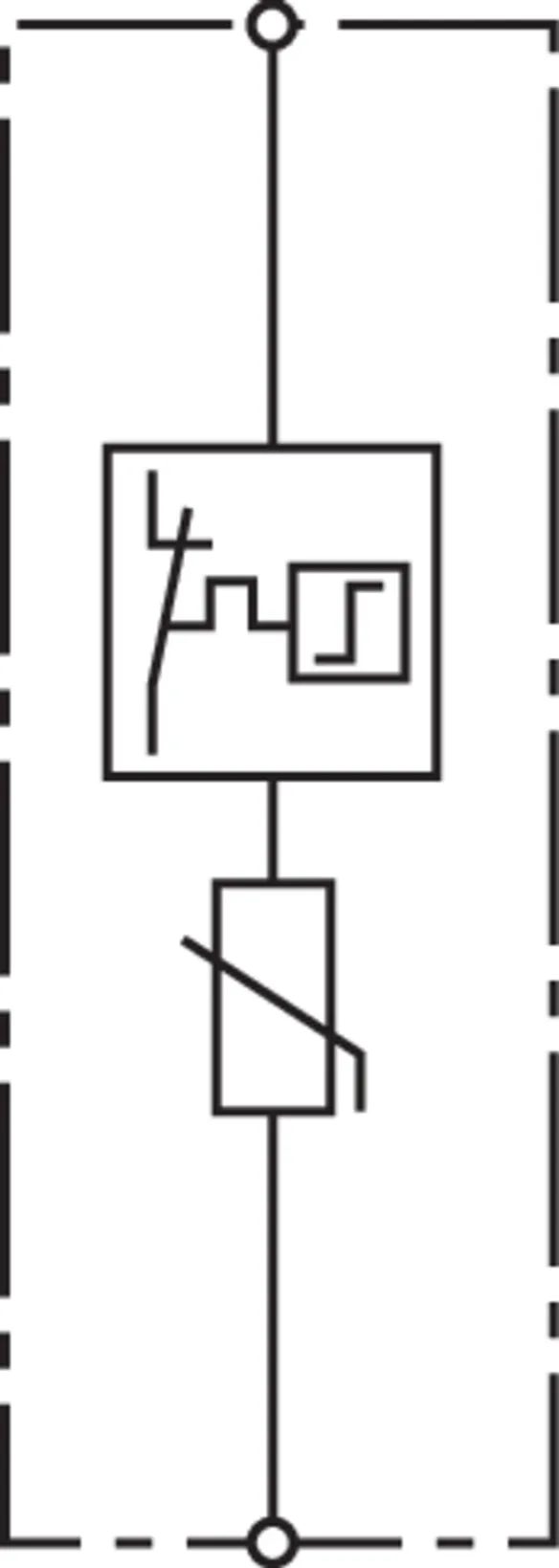

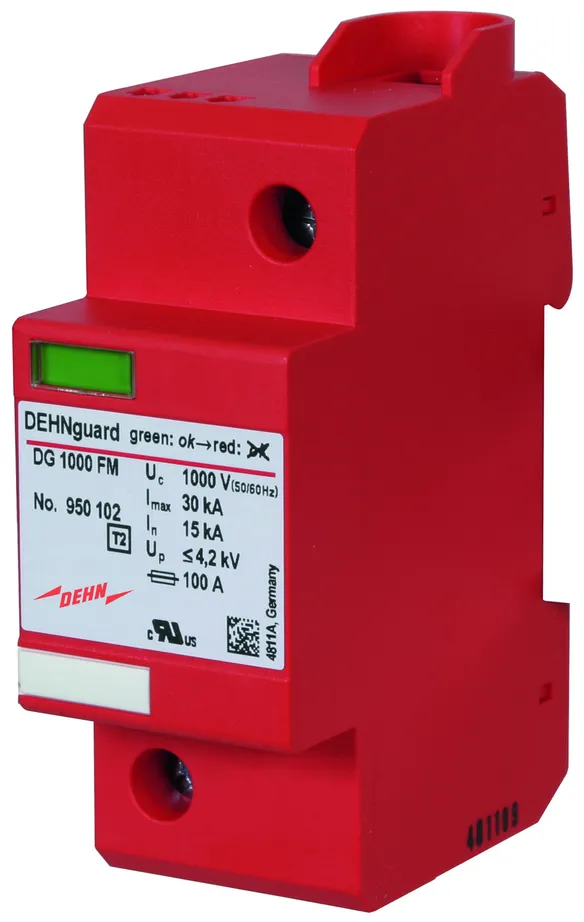

artikelnr. 950102 DG 1000

GTIN 4013364105621, CCT (EU): 85363030, Bruttovægt: 205.30 g, VPE: 1.00 Pakkestørrelse

forrige

billeder

Yderligere information

CAD filer

Kompakt overspændingsafleder DEHNguard 1000
1-polet overspændingsafleder, bredde 2TE
Fejlvisning
Type 2 afleder i henhold til EN 61643-11
Maksimal kontinuerlig spænding: 1000 V ac/dc
Restspænding: <= 4,2 kV
Nominel afladningsstrøm: 15 kA
Maks. afladningsstødstrøm: 30 kA
Kortslutningsmodstand: 25 kAeff
Energisk koordinering i henhold til DIN EN 62305-4
Afleder i Red/Line-familien

fabrikat: DEHN
Type: DG 1000
artikelnr.: 950102
eller tilsvarende

Certificater

Teksniske data

Afleder efter EN 61643-11 / IEC 61643-11	Type 2 / klasse II
Max. driftsspænding AC (U_C )	1000 V (50 / 60 Hz)
Max. afledestødstrøm (8/20 µs) (I_max )	30 kA
Restspænding (U_p )	≤ 4,2 kV
Max. overstrømsbeskyttelse	100 A aM
Max. overstrømsbeskyttelse ved U ≤ 690 V AC	125 A gG
Godkendelser	UL

Afleder efter EN 61643-11 / IEC 61643-11	Type 2 / klasse II
Energetisk koordinerbar med tilsluttet udstyr (≤ 10 m)	Type 2 + Type 3
Mærkespænding AC (U_N )	830 V (50 / 60 Hz)
Max. driftsspænding AC (U_C )	1000 V (50 / 60 Hz)
Max. driftsspænding DC (U_C )	1000 V
Mærkeafledestødstrøm (8/20 µs) (I_n )	15 kA
Max. afledestødstrøm (8/20 µs) (I_max )	30 kA
Restspænding (U_p )	≤ 4,2 kV
Restspænding ved 5 kA (U_P )	≤ 3,5 kV
Reaktionstid (t_A )	≤ 25 ns
Max. overstrømsbeskyttelse	100 A aM
Max. overstrømsbeskyttelse ved U ≤ 690 V AC	125 A gG
Kortslutningsbæreevne ved max for-sikring (I_SCCR )	25 kA_eff
Midlertidig overspænding (TOV) (U_T) – karakteristik	1205 V / 5 sek. – modstandsdygtig
Midlertidig overspænding (TOV) (U_T) – karakteristik	1580 V / 120 min. – sikker udkobling
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Funktions-/fejlvisning	Grøn / rød
Antal porte	1
Tilslutningstværsnit (min.)	1,5 mm²massiv / fintrådet
Tilslutningstværsnit (max.)	35 mm²flertrådet / 25 mm²fintrådet
Montage på	35 mm DIN-skinne efter EN 60715
Kapslingsmateriale	Termoplast, rød, UL 94 V-0
Installationsområde	Indendørs
Kapslingsklasse	IP 20

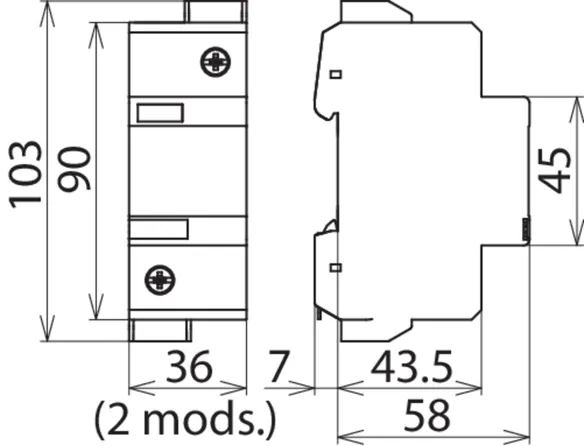

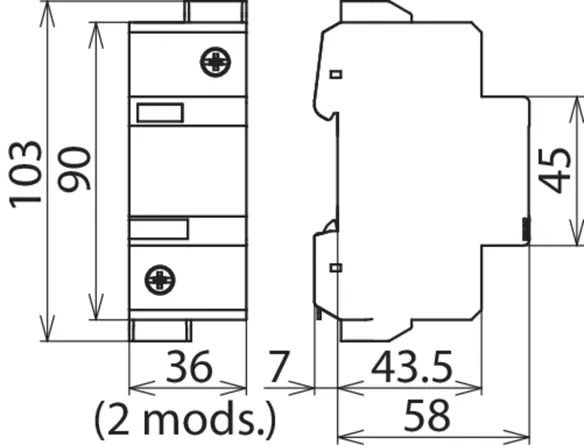

Indbygningsmål	2 modul(er), DIN 43880
Godkendelser	UL

Produkt 950102 blev tilføjet til notesblok.

Gå til notesblok

Produkt 950102 blev lagt I kurven.

Gå til webshoppen

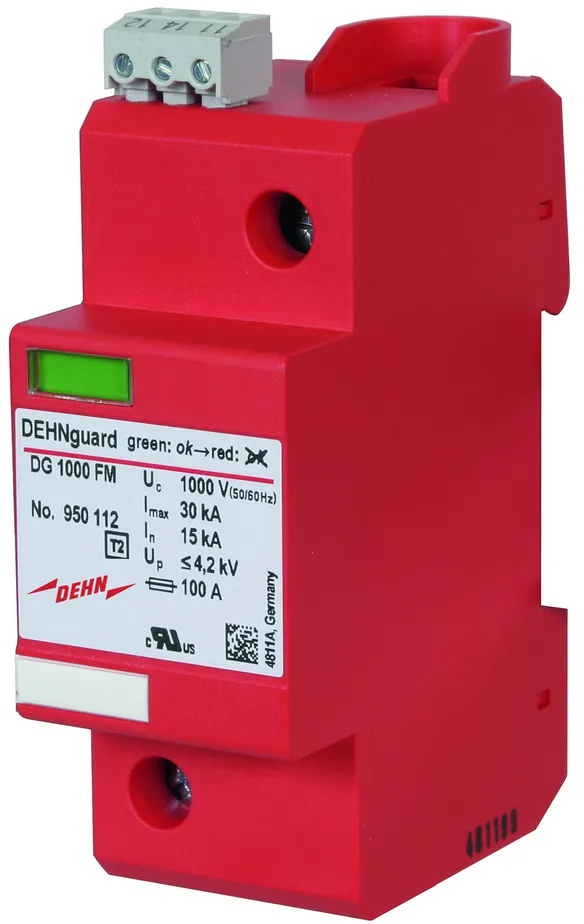

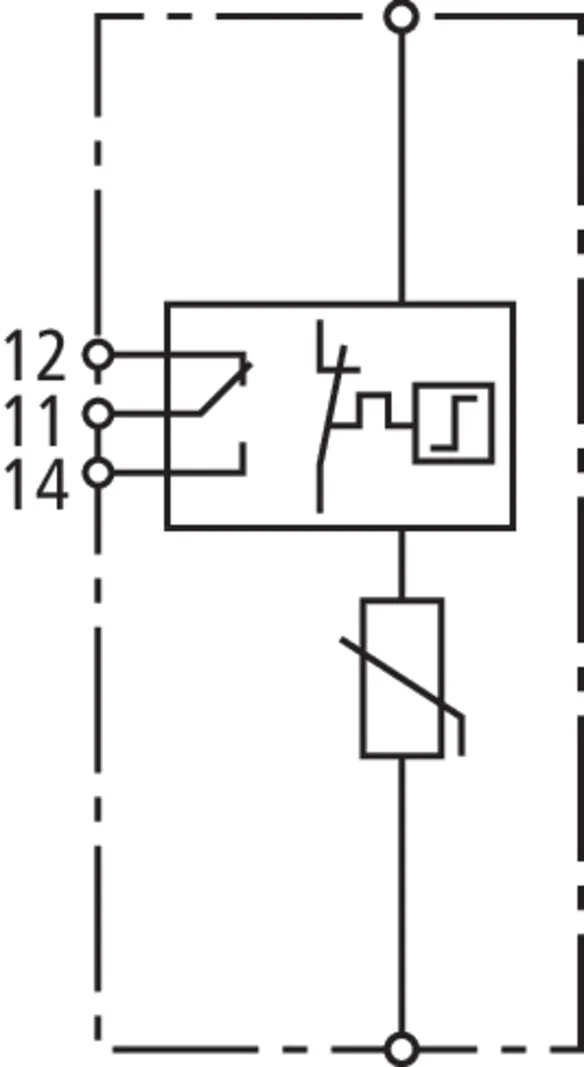

artikelnr. 950112 DG 1000 FM

GTIN 4013364105638, CCT (EU): 85363030, Bruttovægt: 217.00 g, VPE: 1.00 Pakkestørrelse

forrige

billeder

Yderligere information

CAD filer

Kompakt overspændingsafleder DEHNguard 1000
1-polet overspændingsafleder, bredde 2TE
Fejlvisning med fjernmeldekontakt
Type 2 afleder i henhold til EN 61643-11
Maksimal kontinuerlig spænding: 1000 V ac/dc
Restspænding: <= 4,2 kV
Nominel afladningsstrøm: 15 kA
Maks. afladningsstødstrøm: 30 kA
Kortslutningsmodstand: 25 kAeff
Energisk koordinering i henhold til DIN EN 62305-4
Afleder i Red/Line-familien

fabrikat: DEHN
Type: DG 1000 FM
artikelnr.: 950112
eller tilsvarende

Certificater

Teksniske data

Afleder efter EN 61643-11 / IEC 61643-11	Type 2 / klasse II
Max. driftsspænding AC (U_C )	1000 V (50 / 60 Hz)
Max. afledestødstrøm (8/20 µs) (I_max )	30 kA
Restspænding (U_p )	≤ 4,2 kV
Max. overstrømsbeskyttelse	100 A aM
Max. overstrømsbeskyttelse ved U ≤ 690 V AC	125 A gG
Godkendelser	UL
FM-kontakt / kontaktform	Skiftekontakt

Afleder efter EN 61643-11 / IEC 61643-11	Type 2 / klasse II
Energetisk koordinerbar med tilsluttet udstyr (≤ 10 m)	Type 2 + Type 3
Mærkespænding AC (U_N )	830 V (50 / 60 Hz)
Max. driftsspænding AC (U_C )	1000 V (50 / 60 Hz)
Max. driftsspænding DC (U_C )	1000 V
Mærkeafledestødstrøm (8/20 µs) (I_n )	15 kA
Max. afledestødstrøm (8/20 µs) (I_max )	30 kA
Restspænding (U_p )	≤ 4,2 kV
Restspænding ved 5 kA (U_P )	≤ 3,5 kV
Reaktionstid (t_A )	≤ 25 ns
Max. overstrømsbeskyttelse	100 A aM
Max. overstrømsbeskyttelse ved U ≤ 690 V AC	125 A gG
Kortslutningsbæreevne ved max for-sikring (I_SCCR )	25 kA_eff
Midlertidig overspænding (TOV) (U_T) – karakteristik	1205 V / 5 sek. – modstandsdygtig
Midlertidig overspænding (TOV) (U_T) – karakteristik	1580 V / 120 min. – sikker udkobling
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Funktions-/fejlvisning	Grøn / rød
Antal porte	1
Tilslutningstværsnit (min.)	1,5 mm²massiv / fintrådet
Tilslutningstværsnit (max.)	35 mm²flertrådet / 25 mm²fintrådet
Montage på	35 mm DIN-skinne efter EN 60715
Kapslingsmateriale	Termoplast, rød, UL 94 V-0
Installationsområde	Indendørs
Kapslingsklasse	IP 20

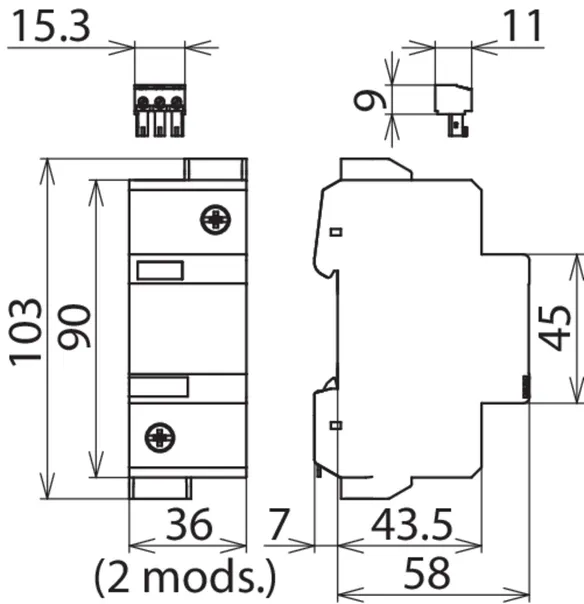

Indbygningsmål	2 modul(er), DIN 43880
Godkendelser	UL
FM-kontakt / kontaktform	Skiftekontakt
Brydeevne AC	250 V / 0,5 A
Brydeevne DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Tilslutningstværsnit for FM-klemme	max. 1,5 mm²massiv / fintrådet
