DEHNsecure modular

  • Koordinerbar, gnistgabsbaseret lynstrømsafleder bestående af en basisdel og et stikbart beskyttelsesmodul
  • Gnistgabsbaseret teknologi, særligt egnet til brug i DC-anlæg
  • Høj lynstrømsafledeevne på 25 kA (10/350 µs)
  • Direkte koordinerbar med DEHNguard SE DC ...-overspændingsafledere
  • Lav restspænding
  • Funktions-/fejlindikation ved grøn/rød markering
  • Beskyttelsesmoduler skiftes let uden værktøj ved at trykke på beskyttelsesmodulets udløseknapper

DEHNsecure M 1 ...

1-polet, koordinerbar og modulær lynstrømsafleder til DC-anlæg.

3 produkter

artikelnr. 971121 DSE M 1 60

GTIN 4013364138582, CCT (EU): 85363090, Bruttovægt: 300.00 g, VPE: 1.00 Pakkestørrelse


billeder

Yderligere information

Koordineret lynstrømsafleder DEHNsecure M 1 60
Enpolet, modulær, stikbar, koordineret lynstrømsafleder
til jævnstrømsanvendelser, bredde 2TE
Afleder type 1 iht. EN 61643-11
Gnistgabsteknologi, velegnet til brug i
jævnstrømsanlæg
Fejlvisning
Maks. driftsspænding 60 V DC
Beskyttelsesniveau: <= 1,5 kV
Lynimpulsstrøm (10/350): 25 kA
Kortslutningsbæreevne jævnstrøm: 25 kA
Energetisk koordination iht. DIN EN 62305-4
Afleder i Red/Line-serien

fabrikat: DEHN
Type: DSE M 1 60
artikelnr.: 971121
eller tilsvarende

Certificater



Teksniske data

Afleder-klassifikation efter EN 61643-11 / IEC 61643-11 Type 1 / klasse I
Max. driftsspænding DC (UC ) 60 V
Lynstødstrøm (10/350 µs) (Iimp ) 25 kA
Restspænding (UP ) ≤ 1,5 kV
Max. for-sikring 250 A gG
Godkendelser UL

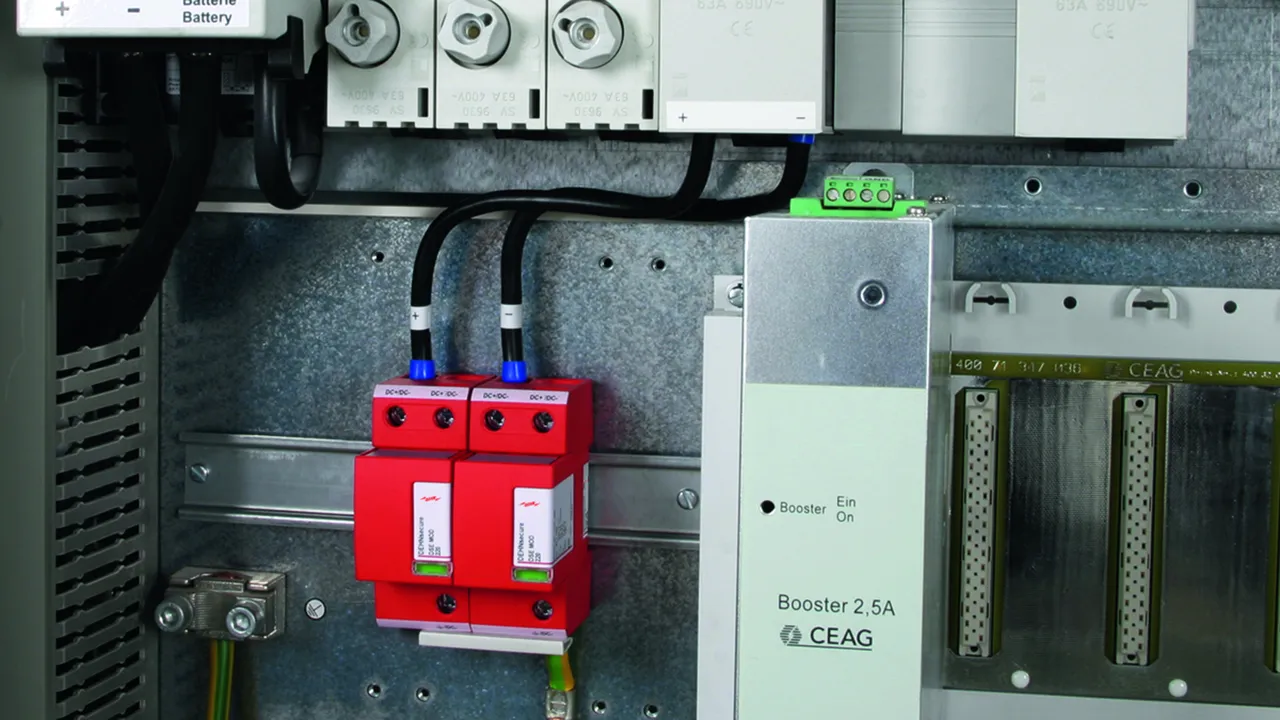

Udvidede tekniske data: Anvendelse i nødbelysning

Produkt 971121 blev tilføjet til notesblok.

Produkt 971121 blev lagt I kurven.

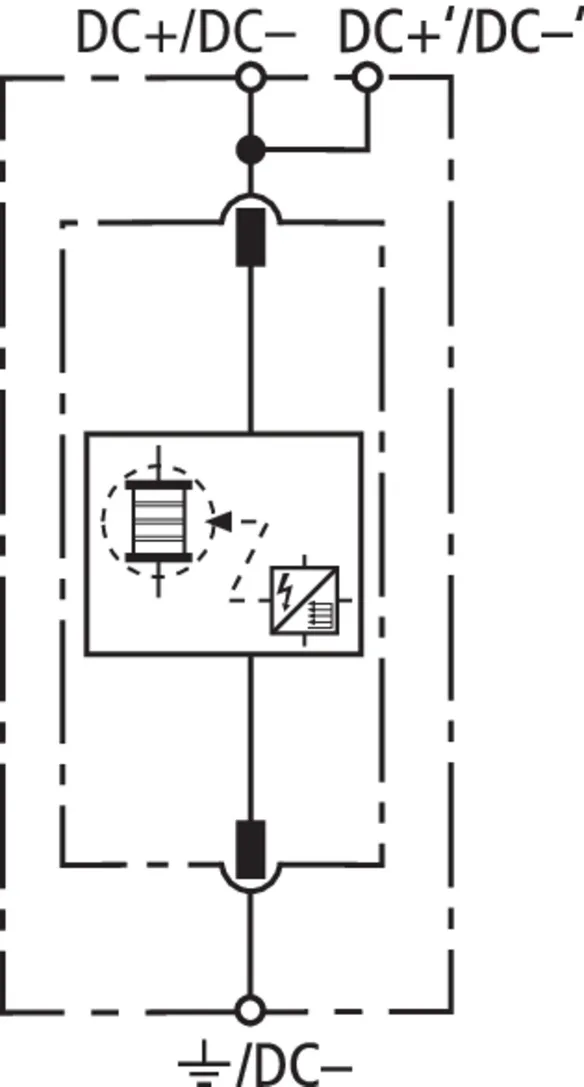

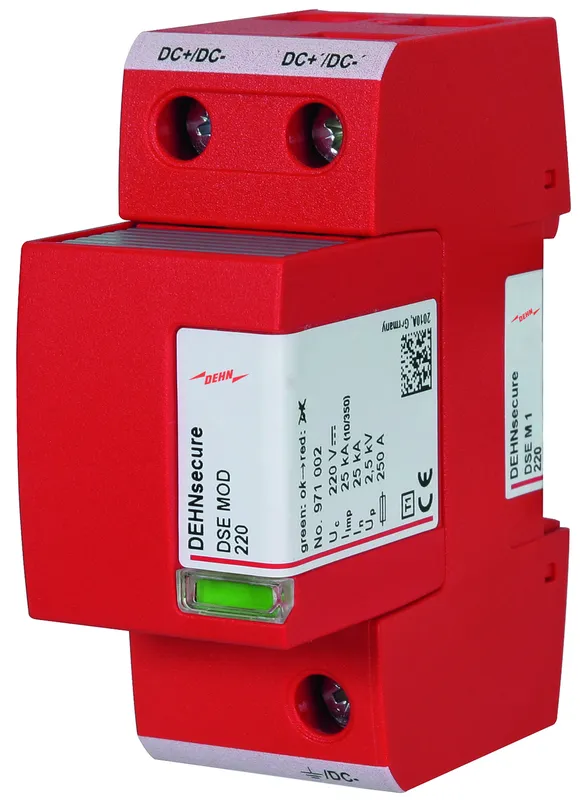

artikelnr. 971120 DSE M 1 220

GTIN 4013364133631, CCT (EU): 85363090, Bruttovægt: 268.20 g, VPE: 1.00 Pakkestørrelse


billeder

Yderligere information

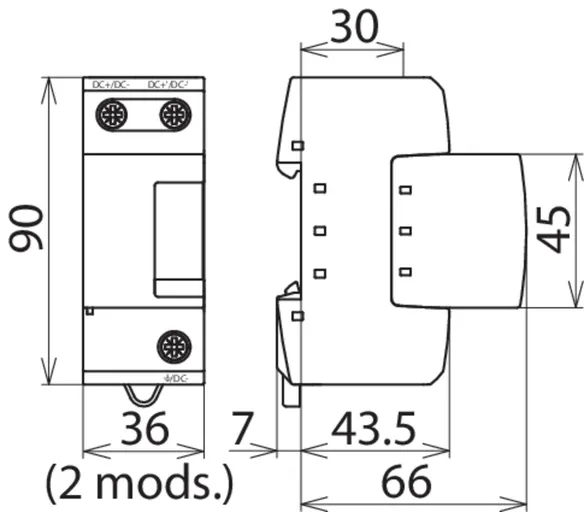

Koordineret lynstrømsafleder DEHNsecure M 1 220
Enpolet, modulær, stikbar, koordineret lynstrømsafleder
til jævnstrømsanvendelser, bredde 2TE
Afleder type 1 iht. EN 61643-11
Gnistgabsteknologi, velegnet til brug i
jævnstrømsanlæg
Fejlvisning
Maks. driftsspænding 220 V DC
Beskyttelsesniveau: <= 2,5 kV
Lynimpulsstrøm (10/350): 25 kA
Kortslutningsbæreevne jævnstrøm: 25 kA
Energetisk koordination iht. DIN EN 62305-4
Afleder i Red/Line-serien

fabrikat: DEHN
Type: DSE M 1 220
artikelnr.: 971120
eller tilsvarende

Certificater



Teksniske data

Afleder-klassifikation efter EN 61643-11 / IEC 61643-11 Type 1 / klasse I
Max. driftsspænding DC (UC ) 220 V
Lynstødstrøm (10/350 µs) (Iimp ) 25 kA
Restspænding (UP ) ≤ 2,5 kV
Max. for-sikring 250 A gG
Udvidede tekniske data: Anvendelse i nødbelysning

Produkt 971120 blev tilføjet til notesblok.

Produkt 971120 blev lagt I kurven.

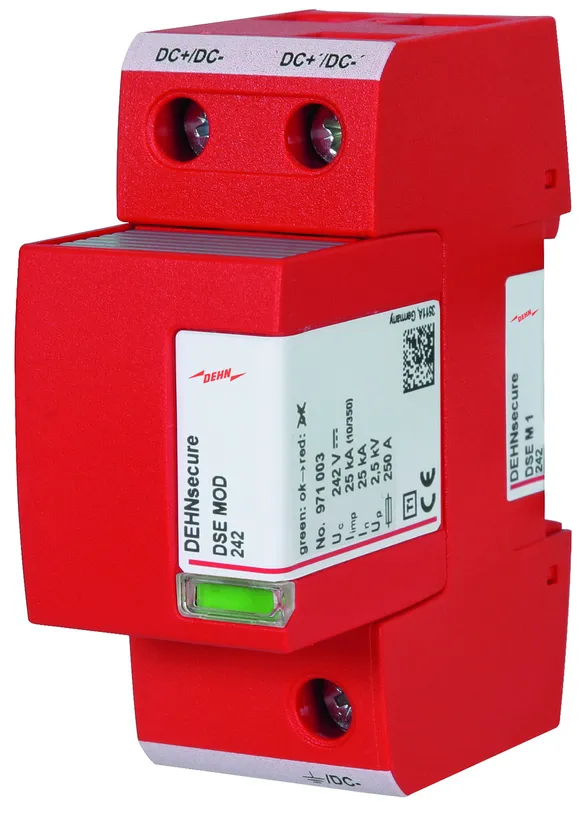

artikelnr. 971122 DSE M 1 242

GTIN 4013364144477, CCT (EU): 85363090, Bruttovægt: 273.70 g, VPE: 1.00 Pakkestørrelse


billeder

Yderligere information

Koordineret lynstrømsafleder DEHNsecure M 1 242
Enpolet, modulær, stikbar, koordineret lynstrømsafleder
til jævnstrømsanvendelser, bredde 2TE
Afleder type 1 iht. EN 61643-11
Gnistgabsteknologi, velegnet til brug i
jævnstrømsanlæg
Fejlvisning
Maks. driftsspænding 242 V jævnstrøm
Beskyttelsesniveau: <= 2,5 kV
Lynimpulsstrøm (10/350): 25 kA
Kortslutningsbæreevne jævnstrøm: 25 kA
Energetisk koordination iht. DIN EN 62305-4
Afleder i Red/Line-serien

fabrikat: DEHN
Type: DSE M 1 242
artikelnr.: 971122
eller tilsvarende

Certificater



Teksniske data

Afleder-klassifikation efter EN 61643-11 / IEC 61643-11 Type 1 / klasse I
Max. driftsspænding DC (UC ) 242 V
Lynstødstrøm (10/350 µs) (Iimp ) 25 kA
Restspænding (UP ) ≤ 2,5 kV
Max. for-sikring 250 A gG
Udvidede tekniske data: Anvendelse i nødbelysning
– Maks. driftsspænding AC (UC ) 255 V

Produkt 971122 blev tilføjet til notesblok.

Produkt 971122 blev lagt I kurven.


DEHNsecure M 1 ... FM

1-polet, koordinerbar og modulær lynstrømsafleder til DC-anlæg; med fjernmeldekontakt til fjernovervågning (potentialfri skiftekontakt).

3 produkter

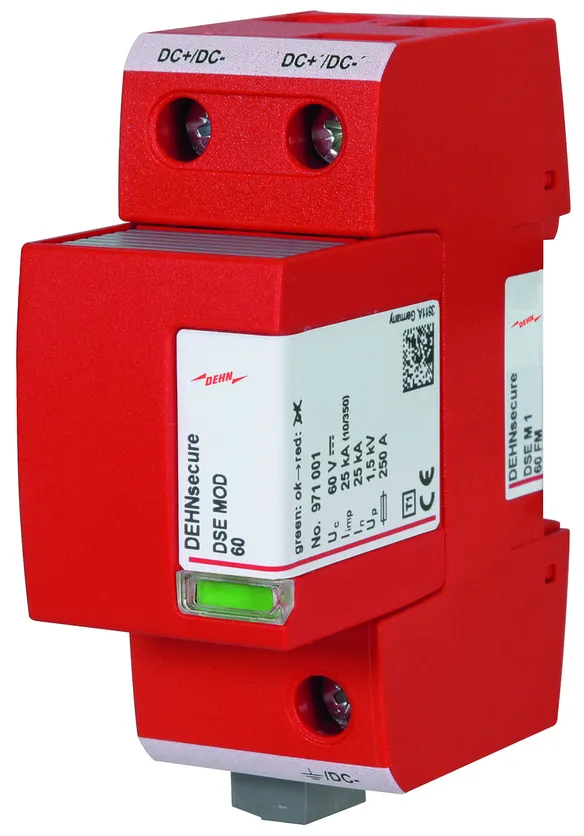

artikelnr. 971126 DSE M 1 60 FM

GTIN 4013364138599, CCT (EU): 85363090, Bruttovægt: 304.00 g, VPE: 1.00 Pakkestørrelse


billeder

Yderligere information

Koordineret lynstrømsafleder DEHNsecure M 1 60 FM
Enpolet, modulær, stikbar, koordineret lynstrømsafleder
til jævnstrømsanvendelser, bredde 2TE
med fjernmeldekontakt
Afleder type 1 iht. EN 61643-11
Gnistgabsteknologi, velegnet til brug i
jævnstrømsanlæg
Fejlvisning
Maks. driftsspænding 60 V DC
Beskyttelsesniveau: <= 1,5 kV
Lynimpulsstrøm (10/350): 25 kA
Kortslutningsbæreevne jævnstrøm: 25 kA
Energetisk koordination iht. DIN EN 62305-4
Afleder i Red/Line-serien

fabrikat: DEHN
Type: DSE M 1 60 FM
artikelnr.: 971126
eller tilsvarende

Certificater



Teksniske data

Afleder-klassifikation efter EN 61643-11 / IEC 61643-11 Type 1 / klasse I
Max. driftsspænding DC (UC ) 60 V
Lynstødstrøm (10/350 µs) (Iimp ) 25 kA
Restspænding (UP ) ≤ 1,5 kV
Max. for-sikring 250 A gG
Godkendelser UL
FM-kontakt / kontaktform Skiftekontakt
Udvidede tekniske data: Til brug i sikkerhedsbelysning

Produkt 971126 blev tilføjet til notesblok.

Produkt 971126 blev lagt I kurven.

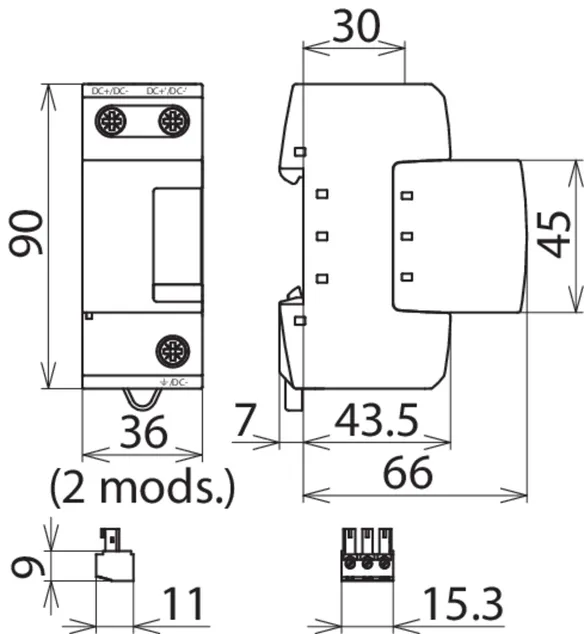

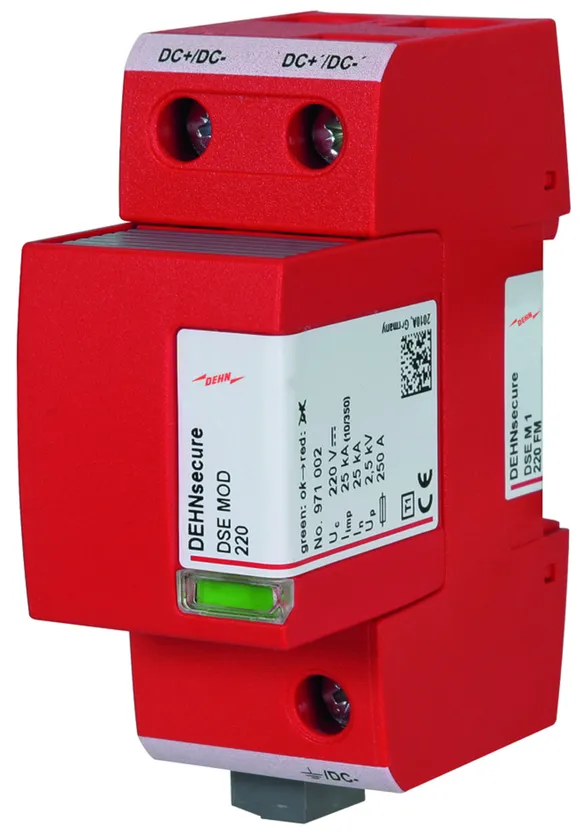

artikelnr. 971125 DSE M 1 220 FM

GTIN 4013364133648, CCT (EU): 85363090, Bruttovægt: 241.90 g, VPE: 1.00 Pakkestørrelse


billeder

Yderligere information

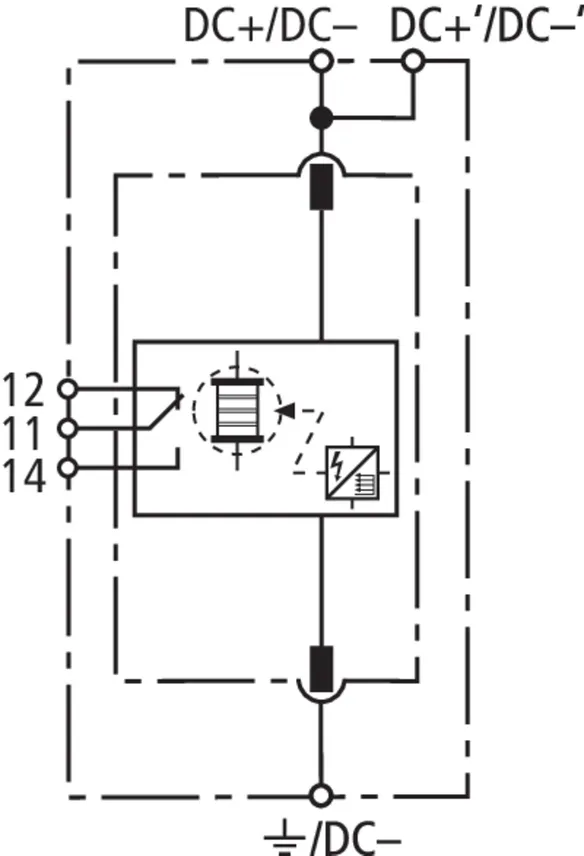

Koordineret lynstrømsafleder DEHNsecure M 1 220 FM
Enpolet, modulær, stikbar, koordineret lynstrømsafleder
til jævnstrømsanvendelser, bredde 2TE
med fjernmeldekontakt
Afleder type 1 iht. EN 61643-11
Gnistgabsteknologi, velegnet til brug i
jævnstrømsanlæg
Fejlvisning
Maks. driftsspænding 220 V DC
Beskyttelsesniveau: <= 2,5 kV
Lynimpulsstrøm (10/350): 25 kA
Kortslutningsbæreevne jævnstrøm: 25 kA
Energetisk koordination iht. DIN EN 62305-4
Afleder i Red/Line-serien

fabrikat: DEHN
Type: DSE M 1 220 FM
artikelnr.: 971125
eller tilsvarende

Certificater



Teksniske data

Afleder-klassifikation efter EN 61643-11 / IEC 61643-11 Type 1 / klasse I
Max. driftsspænding DC (UC ) 220 V
Lynstødstrøm (10/350 µs) (Iimp ) 25 kA
Restspænding (UP ) ≤ 2,5 kV
Max. for-sikring 250 A gG
FM-kontakt / kontaktform Skiftekontakt
Udvidede tekniske data: Til brug i sikkerhedsbelysning

Produkt 971125 blev tilføjet til notesblok.

Produkt 971125 blev lagt I kurven.

artikelnr. 971127 DSE M 1 242 FM

GTIN 4013364144484, CCT (EU): 85363090, Bruttovægt: 269.50 g, VPE: 1.00 Pakkestørrelse


billeder

Yderligere information

Koordineret lynstrømsafleder DEHNsecure M 1 242 FM
Enpolet, modulær, stikbar, koordineret lynstrømsafleder, bredde 2TE
til jævnstrømsanvendelser, bredde 2TE
med fjernmeldekontakt
Afleder type 1 iht. EN 61643-11
Gnistgabsteknologi, velegnet til brug i
jævnstrømsanlæg
Fejlvisning
Maks. driftsspænding 242 V jævnstrøm
Beskyttelsesniveau: <= 2,5 kV
Lynimpulsstrøm (10/350): 25 kA
Kortslutningsbæreevne jævnstrøm: 25 kA
Energetisk koordination iht. DIN EN 62305-4
Afleder i Red/Line-serien

fabrikat: DEHN
Type: DSE M 1 242 FM
artikelnr.: 971127
eller tilsvarende

Certificater



Teksniske data

Afleder-klassifikation efter EN 61643-11 / IEC 61643-11 Type 1 / klasse I
Max. driftsspænding DC (UC ) 242 V
Lynstødstrøm (10/350 µs) (Iimp ) 25 kA
Restspænding (UP ) ≤ 2,5 kV
Max. for-sikring 250 A gG
FM-kontakt / kontaktform Skiftekontakt
Udvidede tekniske data: Til brug i sikkerhedsbelysning
– Maks. driftsspænding AC (UC ) 255 V

Produkt 971127 blev tilføjet til notesblok.

Produkt 971127 blev lagt I kurven.


DEHNsecure M 2P ... (FM)

2-polet, koordinerbar og modulær lynstrømsafleder til DC-anlæg op til 60 V ("1+1"-kobling); FM-udgave med fjernmeldekontakt til fjernovervågning (potentialfri skiftekontakt)

2 produkter

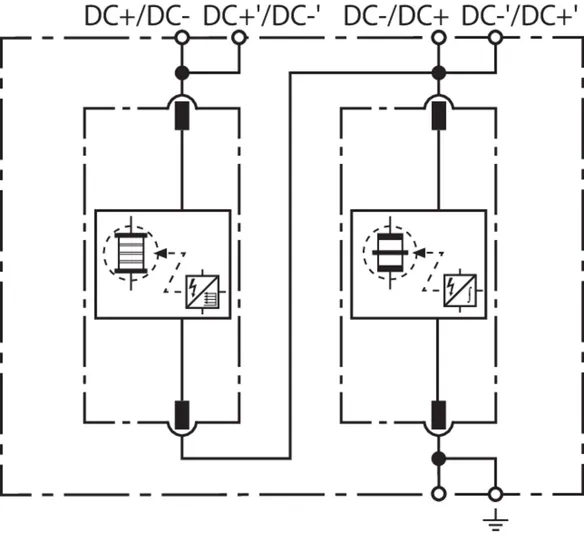

artikelnr. 971221 DSE M 2P 60

GTIN 4013364138612, CCT (EU): 85363090, Bruttovægt: 638.00 g, VPE: 1.00 Pakkestørrelse


billeder

Yderligere information

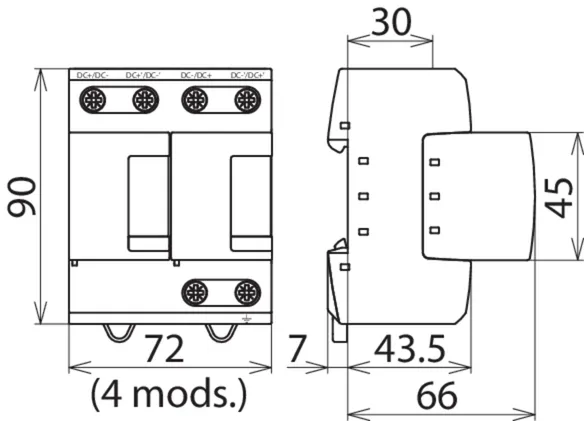

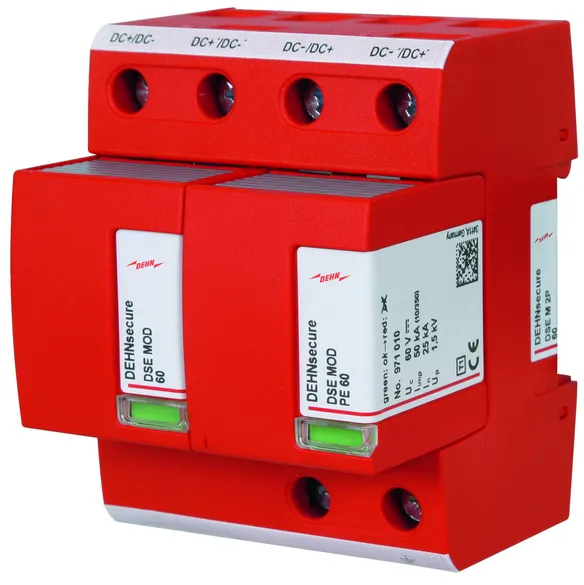

Koordineret lynstrømsafleder DEHNsecure M 2P 60
Topolet, modulær, stikbar, koordineret lynstrømsafleder
til jævnstrømsanvendelser, bredde 4TE
Afleder type 1 iht. EN 61643-11
Gnistgabsteknologi, velegnet til brug i
jævnstrømsanlæg
Fejlvisning
Maks. driftsspænding 60 V DC
Beskyttelsesniveau: <= 1,5 kV
Lynimpulsstrøm (10/350): 50 kA
Kortslutningsbæreevne jævnstrøm: 25 kA
Energetisk koordination iht. DIN EN 62305-4
Afleder i Red/Line-serien

fabrikat: DEHN
Type: DSE M 2P 60
artikelnr.: 971221
eller tilsvarende

Certificater



Teksniske data

Afleder-klassifikation efter EN 61643-11 / IEC 61643-11 Type 1 / klasse I
Max. driftsspænding DC (UC ) 60 V
Lynstødstrøm (10/350 µs) (DC+/DC- -> DC-/DC+) / (DC-/DC+ -> 9) (Iimp ) 25 / 50 kA
Restspænding (DC+/DC- -> DC-/DC+) / (DC-/DC+ -> 9) (UP ) ≤ 1,5 / ≤ 1,5 kV
Max. for-sikring 250 A gG
Godkendelser UL

Produkt 971221 blev tilføjet til notesblok.

Produkt 971221 blev lagt I kurven.

artikelnr. 971226 DSE M 2P 60 FM

GTIN 4013364138629, CCT (EU): 85363090, Bruttovægt: 675.00 g, VPE: 1.00 Pakkestørrelse


billeder

Yderligere information

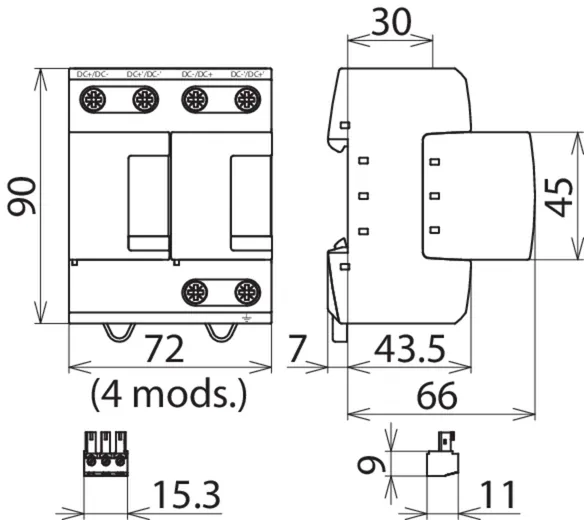

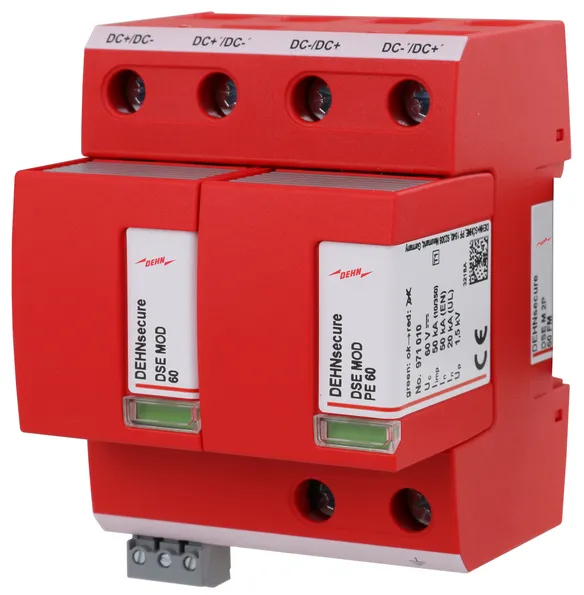

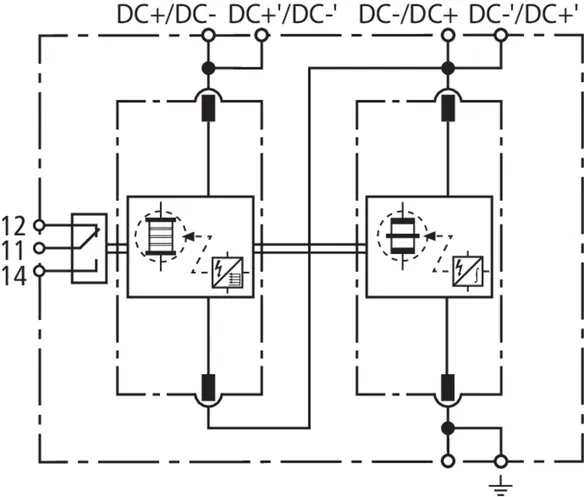

Koordineret lynstrømsafleder DEHNsecure M 2P 60 FM
Topolet, modulær, stikbar, koordineret lynstrømsafleder
til jævnstrømsanvendelser, bredde 4TE
med fjernmeldekontakt
Afleder type 1 iht. EN 61643-11
Gnistgabsteknologi, velegnet til brug i
jævnstrømsanlæg
Fejlvisning
Maks. driftsspænding 60 V DC
Beskyttelsesniveau: <= 1,5 kV
Lynimpulsstrøm (10/350): 50 kA
Kortslutningsbæreevne jævnstrøm: 25 kA
Energetisk koordination iht. DIN EN 62305-4
Afleder i Red/Line-serien

fabrikat: DEHN
Type: DSE M 2P 60 FM
artikelnr.: 971226
eller tilsvarende

Certificater



Teksniske data

Afleder-klassifikation efter EN 61643-11 / IEC 61643-11 Type 1 / klasse I
Max. driftsspænding DC (UC ) 60 V
Lynstødstrøm (10/350 µs) (DC+/DC- -> DC-/DC+) / (DC-/DC+ -> 9) (Iimp ) 25 / 50 kA
Restspænding (DC+/DC- -> DC-/DC+) / (DC-/DC+ -> 9) (UP ) ≤ 1,5 / ≤ 1,5 kV
Max. for-sikring 250 A gG
Godkendelser UL
FM-kontakt / kontaktform Skiftekontakt

Produkt 971226 blev tilføjet til notesblok.

Produkt 971226 blev lagt I kurven.

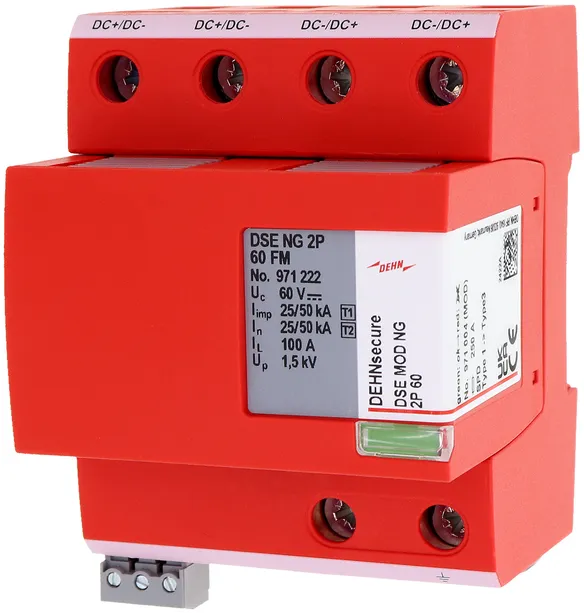

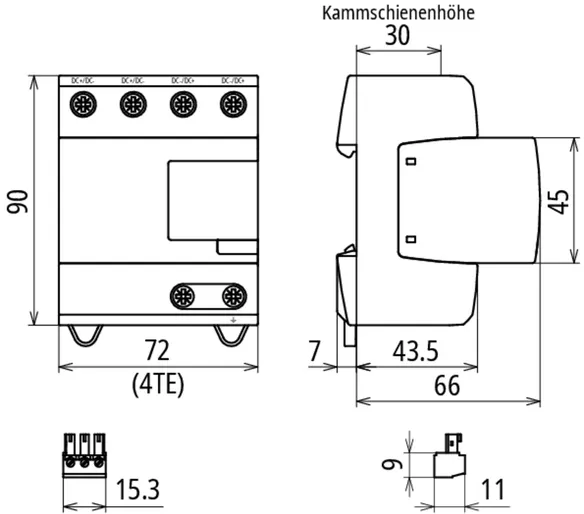

DEHNsecure NG 2P 60 FM

Topolet, modulær, koordineret lynstrømsafleder til jævnstrømsanvendelser op til 60 V (1+1-kobling). FM-udgave med potentialfri fjernmeldekontakt.

1 produkt

artikelnr. 971222 DSE NG 2P 60 FM

GTIN 4013364489523, CCT (EU): 85363090, Bruttovægt: 507.00 g, VPE: 1.00 Pakkestørrelse


billeder

Yderligere information

Koordineret lynstrømsafleder DEHNsecure NG 2P 60 FM
Topolet, modulær, stikbar,
koordineret lynstrømsafleder
til jævnstrømsanvendelser, bredde 4TE
med fjernmeldekontakt
Afleder type 1 iht. EN 61643-11
Gnistgabsteknologi, velegnet til brug i
jævnstrømsanlæg
Fejlvisning
Maks. driftsspænding 60 V DC
Beskyttelsesniveau: <= 1,5 kV
Lynimpulsstrøm (10/350): 50 kA
Kortslutningsbæreevne jævnstrøm: 10 kA
Energetisk koordination iht. DIN EN 62305-4
Afleder i Red/Line-serien

fabrikat: DEHN
Type: DSE NG 2P 60 FM
artikelnr.: 971222
eller tilsvarende



Teksniske data

Afleder-klassifikation efter EN 61643-11 / IEC 61643-11 Type 1 / klasse I
Max. driftsspænding DC (UC ) 60 V
Lynstødstrøm (10/350 µs) (DC+/DC- -> DC-/DC+) / (DC-/DC+ -> 9) (Iimp ) 25 / 50 kA
Restspænding (DC+/DC- -> DC-/DC+) / (DC-/DC+ -> 9) (UP ) ≤ 1,5 / ≤ 1,5 kV
Max. for-sikring 250 A gG
FM-kontakt / kontaktform Skiftekontakt

Produkt 971222 blev tilføjet til notesblok.

Produkt 971222 blev lagt I kurven.
