DEHNbloc Maxi S

Gnistgabsbaseret lynstrømsafleder med indbygget lynstrømsbærende for-sikring i en kompakt indkapsling
Direkte monterbar på PEN / N-skinne
Lav restspænding U_P ≤2,5 kV (Inklusiv 80 cm tilslutningskabel)
Direkte koordinerbar med DEHNguard-overspændingsafledere uden ekstra kabellængde
Korslutningsbæreevne på 100 kA_eff(220 kA_peak)
Høj følgestrømsslukkeevne og følgestrømsbegrænsning pga. RADAX-Flow-teknologi
Høj lynstrømsafledeevne
Med lysledertilslutning til aflederovervågning

Details

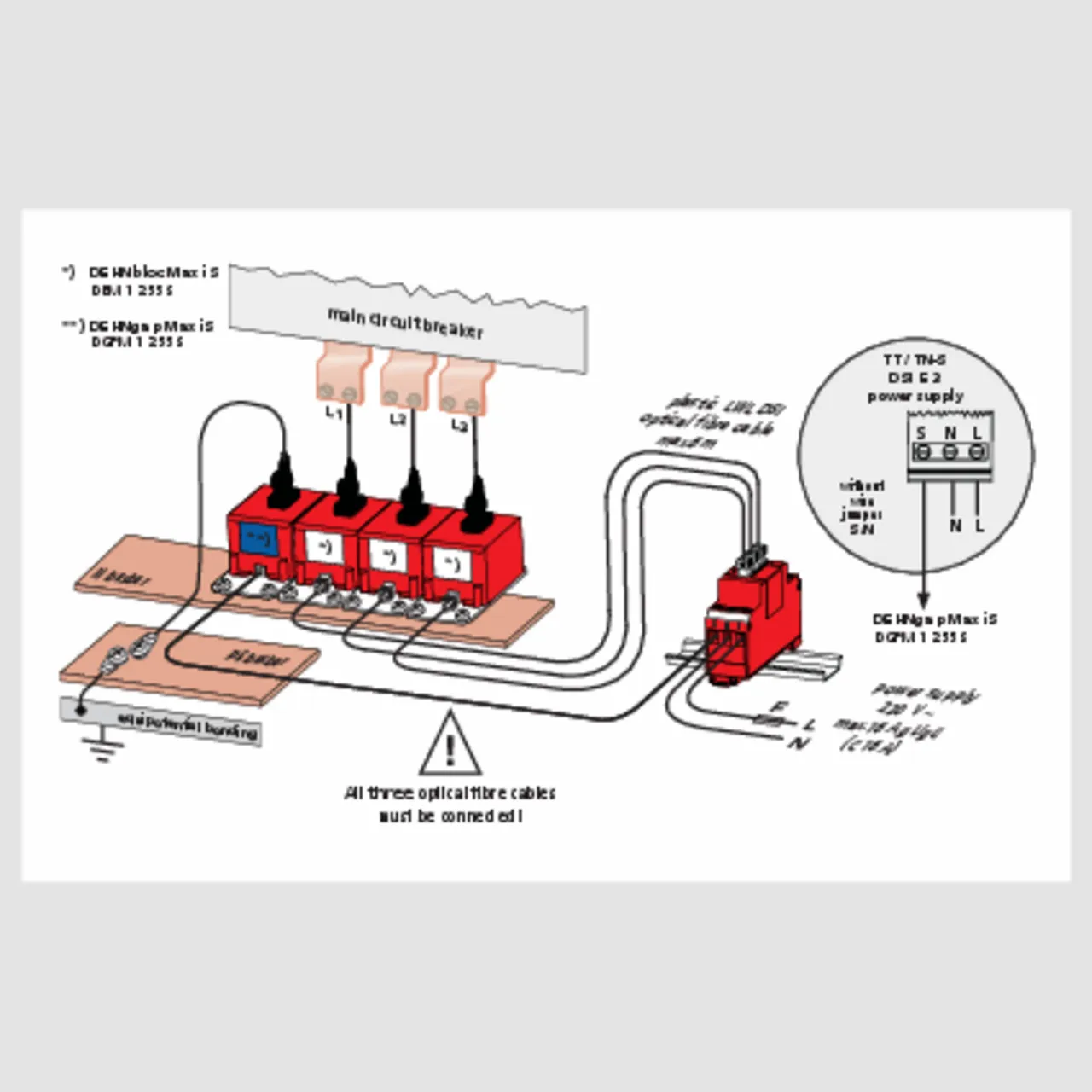

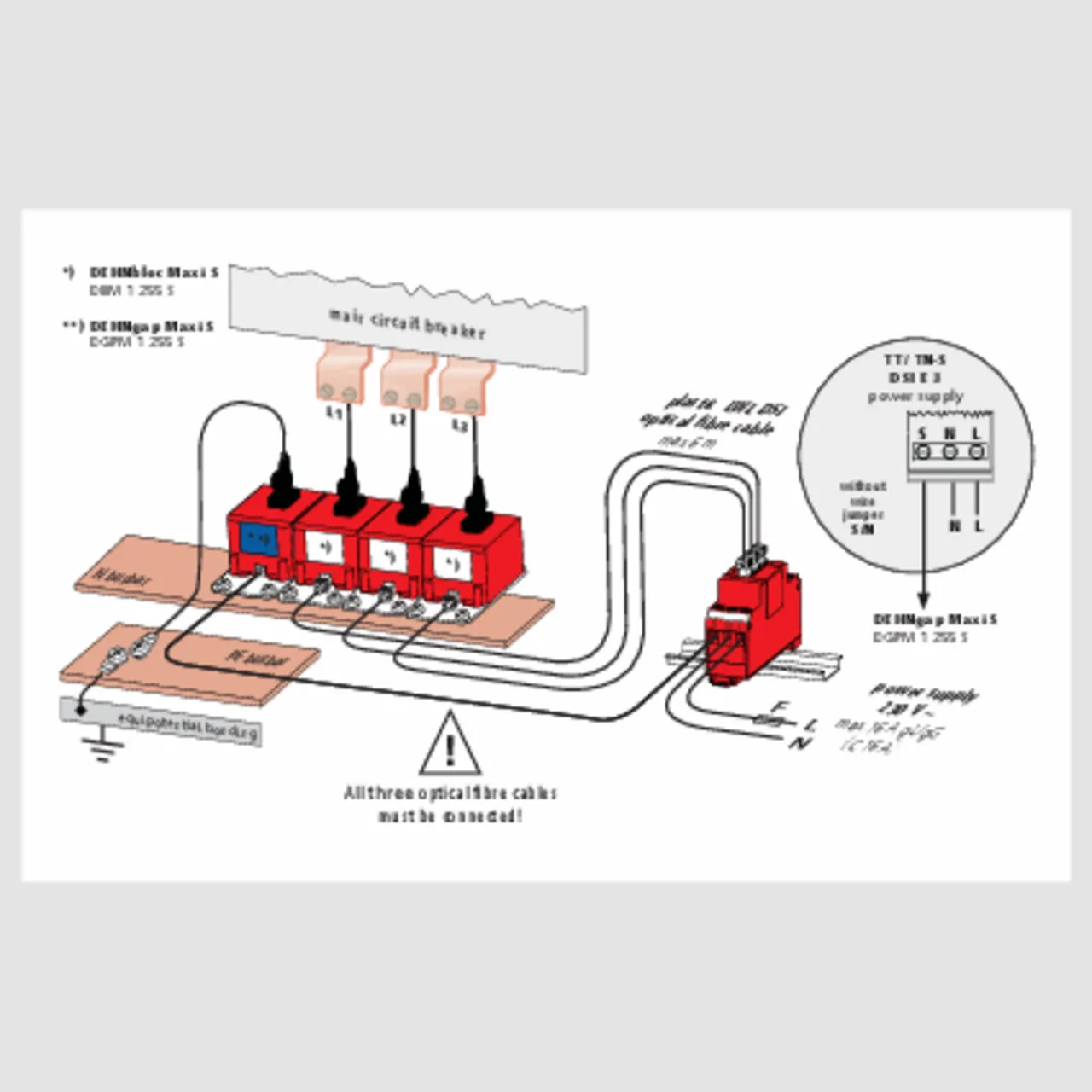

lorem ipsum — "3+1"-anvendelse i et TT- / TN-S-system

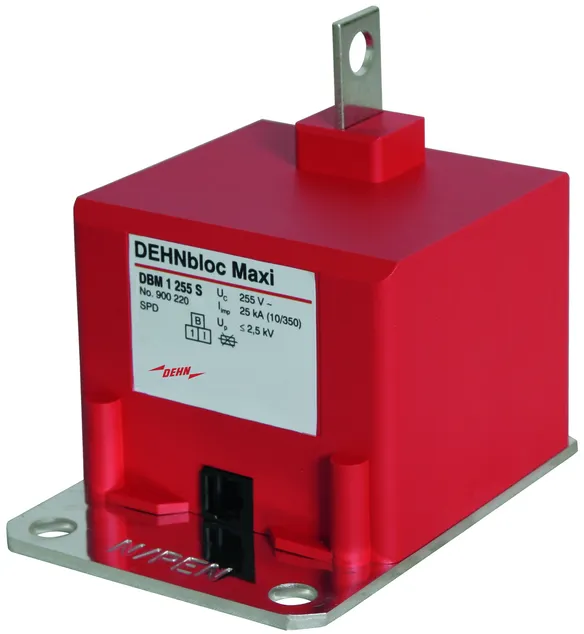

DEHNbloc Maxi 1 255 S

1-polet, koordinerbar lynstrømsafleder med indbygget for-sikring til installation på samleskinne i 230 / 400 V-systemer.

1 produkt

artikelnr. 900220 DBM 1 255 S

GTIN 4013364106734, CCT (EU): 85363090, Bruttovægt: 730.70 g, VPE: 1.00 Pakkestørrelse

billeder

Yderligere information

CAD filer

Koordineret lynstrømsafleder DEHNbloc Maxi 1 255 S
Enpolet, koordineret lynstrømsafleder med
integreret aflederbackupsikring til industrielle
samleskinnesystemer afleder type 1 iht. EN 61643-11
RADAX-flow-gnistgabteknologi
til følgestrømsbegrænsning
Maks. driftsspænding 255 V AC
Beskyttelsesniveau: <= 2,5 kV (indeholder tilslutningsledning på 80 cm)
Lynimpulsstrøm (10/350): 25 kA
Følgestrømsslukkeevne: 50 kAeff
Afbrydeevne af den interne
backupbeskyttelse: op til 100 kAeff
Energetisk koordination iht. DIN EN 62305-4
Afleder i Red/Line-serien
Montering på PEN-/N-samleskinne min. 25 mm2

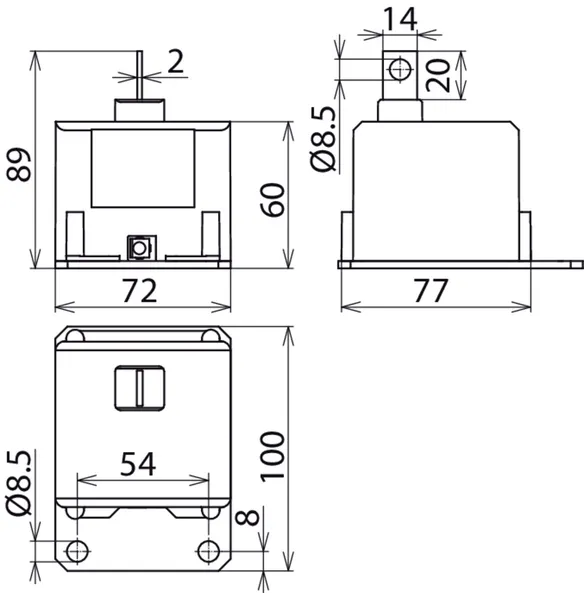

Monteringsmål (B x H x D): (72 x 89 x 100) mm
Beskyttelsesklasse: IP 5X

fabrikat: DEHN
Type: DBM 1 255 S
artikelnr.: 900220
eller tilsvarende

Certificater

Teksniske data

Afleder efter EN 61643-11 / IEC 61643-11	Type 1 / klasse I
Max. driftsspænding AC (U_C )	255 V (50 / 60 Hz)
Lynstødstrøm (10/350 µs) (I_imp )	25 kA
Restspænding (U_P )	≤ 2,5 kV (inklusiv 80 cm tilslutningskabel)
Max. for-sikring	Ikke påkrævet

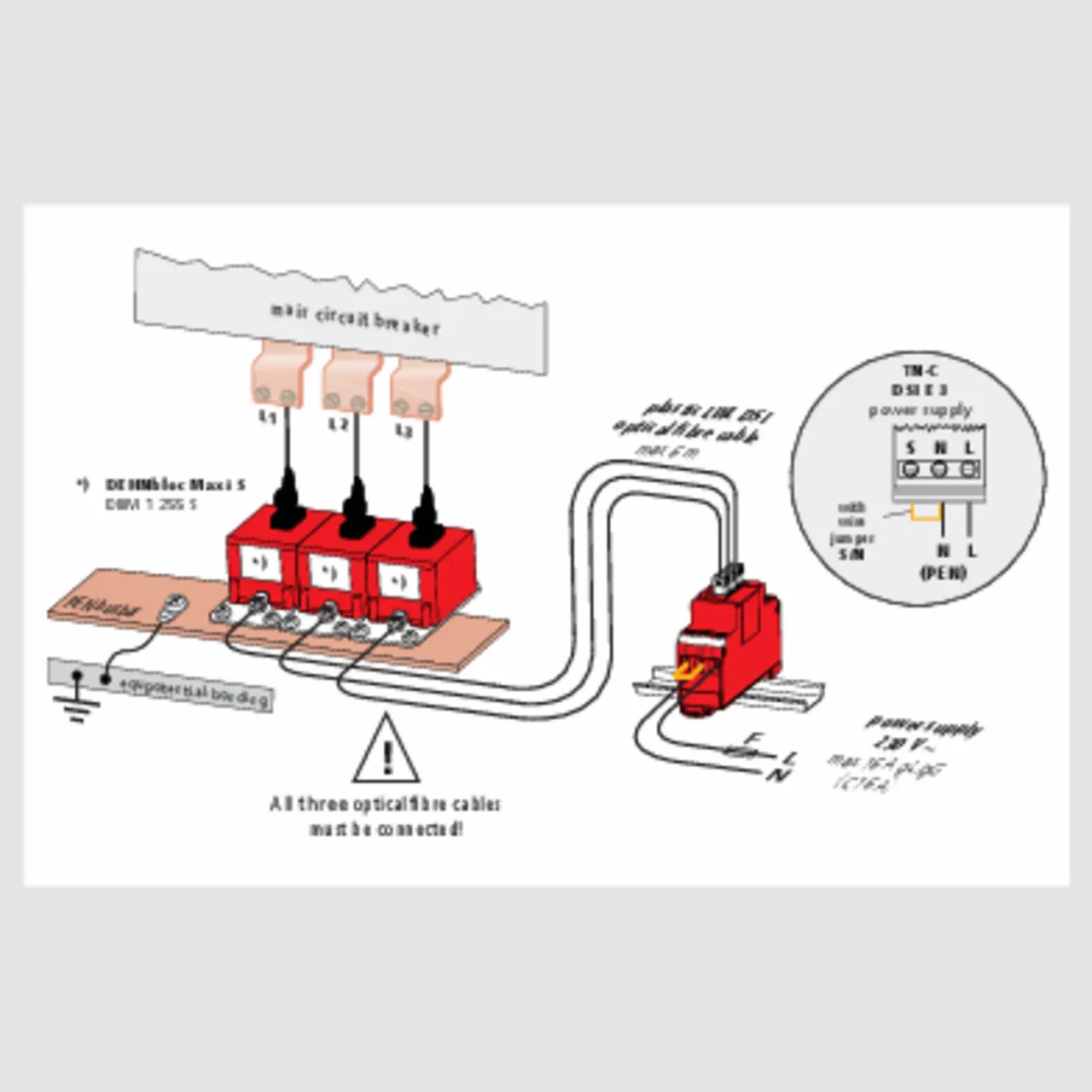

Driftsvisning	Ved optiske fiberkabler via DSI E 3

Afleder efter EN 61643-11 / IEC 61643-11	Type 1 / klasse I
Mærkespænding AC (U_N )	230 V (50 / 60 Hz)
Max. driftsspænding AC (U_C )	255 V (50 / 60 Hz)
Lynstødstrøm (10/350 µs) (I_imp )	25 kA
Specifik energi (W/R)	156,25 kJ/ohm
Restspænding (U_P )	≤ 2,5 kV (inklusiv 80 cm tilslutningskabel)
Følgestrømsslukkeevne AC (I_fi )	50 kA_eff
Følgestrømsbegrænsning / selektivitet	Ingen udløsning af 32 A gG sikringer op til 50 kA_eff(prosp.)
Reaktionstid (t_A )	≤ 100 ns
Kortslutningsbæreevne (I_SCCR )	100 kA_eff(220 kA_peak)
Max. for-sikring	Ikke påkrævet
Afbrydeevne for den interne kortslutningsbeskyttelse	100 kA
Midlertidig overspænding (TOV) (U_T) – karakteristik	440 V / 120 min. – modstandsdygtig
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Antal porte	1
Montage på	PEN- / N-samleskinne min. 35 mm²
Tilslutning	Kabelsko min. 35 mm² / max. 50 mm²
Kapslingmateriale	Termoplast, rød, UL 94 V-0
Installationsområde	Indendørs
Indbygningsmål (B x H x D)	72 x 89 x 100 mm
Driftsvisning	Ved optiske fiberkabler via DSI E 3
Udvidede tekniske data:	Til brug i hovedtavler med prospektiv kortslutningsstrøm på mere end 50 kA_eff (testet af det tyske VDE)
– Max. prospektiv kortslutningsstrøm	100 kA_eff (220 kA_peak)
– Begrænsning / slukning af netfølgestrømme	op til 100 kA_eff (220 kA_peak)
