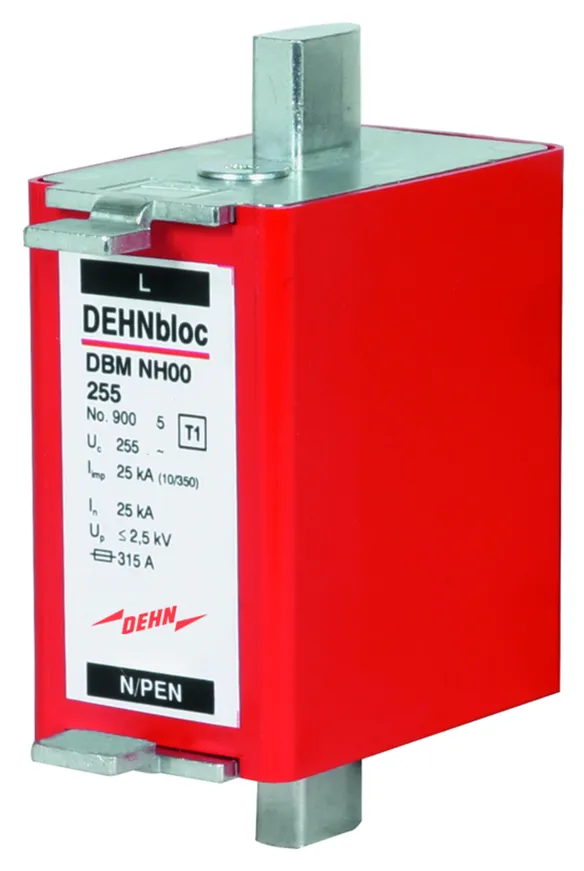

DEHNbloc Maxi

Helkapslet RADAX-Flow-gnistgab med høj følgestrømsbegrænsning
Selektiv med 35 A gL/gG-sikring op til 50 kA_eff kortslutningsstrøm
Høj lynstrømsafledeevne
Direkte koordinerbar med overspændingsbeskyttelse DEHNguard... f.eks V(A) NH ... uden ekstra mellemkobling

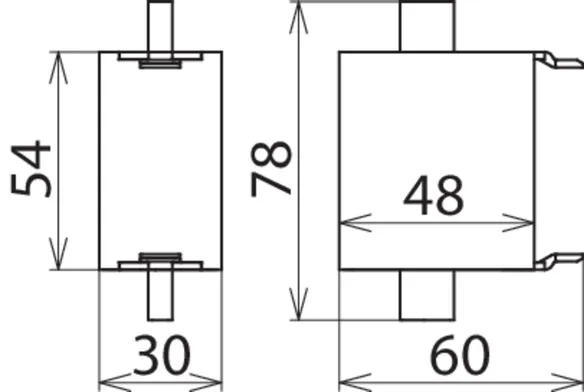

NH-udformning, størrelse 00
Lav restspænding

Details

1-polet, koordinerbar lynstrømsafleder i NH-udformning, størrelse 00 for 230 / 400 V TN-C- og TN-S-systemer.

1 produkt

GTIN 4013364125773, CCT (EU): 85363090, Bruttovægt: 208.00 g, VPE: 1.00 Pakkestørrelse

forrige

billeder

Yderligere information

fabrikat: DEHN
Type: DBM NH00 255
artikelnr.: 900255
eller tilsvarende

Certificater

Teksniske data

Afleder efter EN 61643-11 / IEC 61643-11	Type 1 / klasse I
Max. driftsspænding AC (U_C )	255 V (50 / 60 Hz)
Lynstødstrøm (10/350 µs) (I_imp )	25 kA
Restspænding (U_P )	≤ 2,5 kV
Max. for-sikring (L) op til I_K= 50 kA_eff	315 A gG

Afleder efter EN 61643-11 / IEC 61643-11	Type 1 / klasse I
Mærkespænding AC (U_N )	230 V (50 / 60 Hz)
Max. driftsspænding AC (U_C )	255 V (50 / 60 Hz)
Lynstødstrøm (10/350 µs) (I_imp )	25 kA
Specifik energi (W/R)	156,25 kJ/ohm
Restspænding (U_P )	≤ 2,5 kV
Følgestrømsslukkeevne AC (I_fi )	50 kA_eff
Følgestrømsbegrænsning / selektivitet	Selektiv med 32 A gG sikring op til 50 kA_eff(prosp.)
Reaktionstid (t_A )	≤ 100 ns
Max. for-sikring (L) op til I_K= 50 kA_eff	315 A gG
Midlertidig overspænding (TOV) (UT) – karakteristisk	440 V / 120 min. – modstandsdygtig
Driftstemperaturområde (parallelforbindelse) (T_UP )	-40 °C ... +80 °C
Antal porte	1

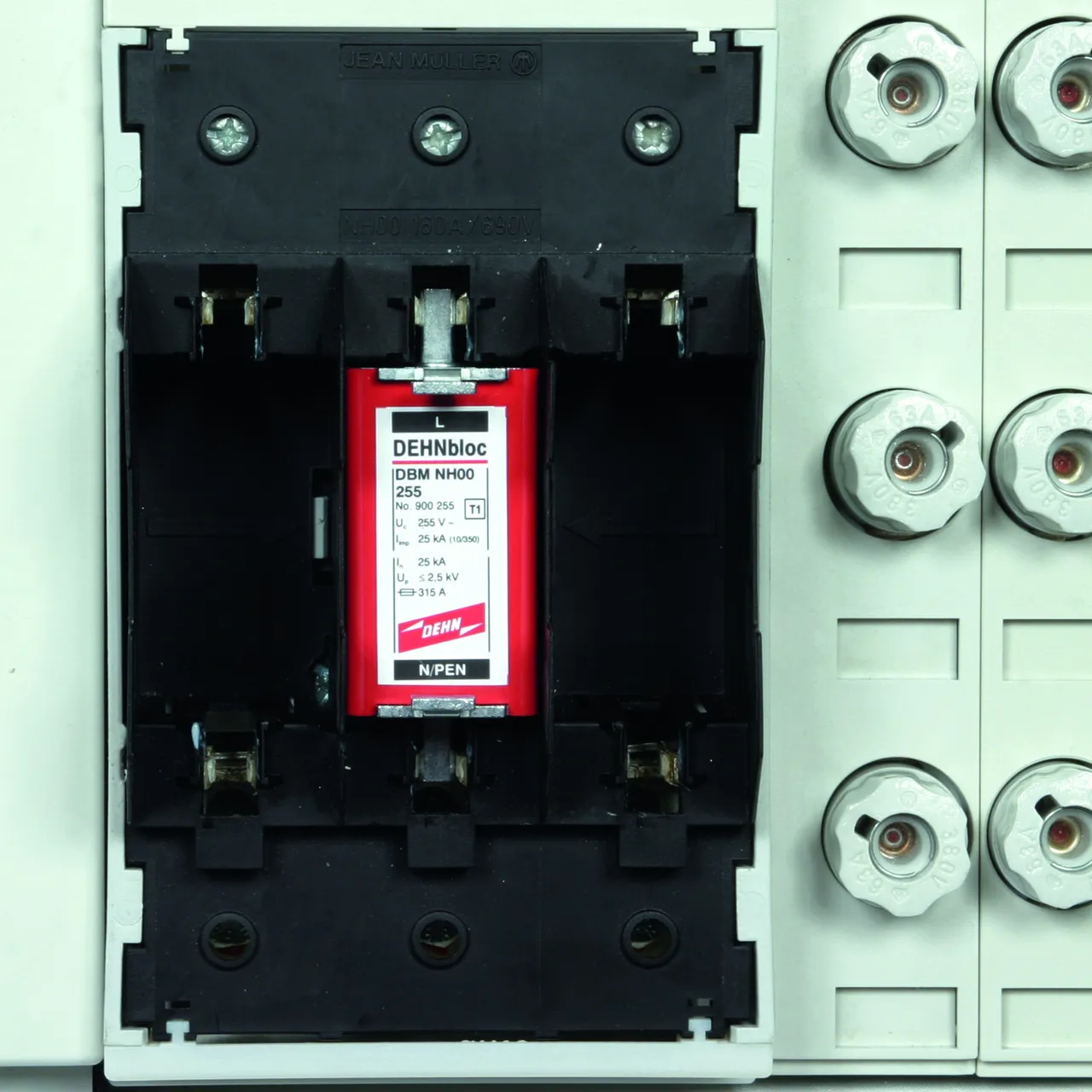

Montage på	NH-sikringsholdere NH-udformning, størrelse 00
Kapslingsmateriale	Termoplast, rød, UL 94 V-0
Installationsområde	Indendørs
Kapslingsklasse	Afhængigt af installationssituation
Udvidede tekniske data:	Til brug i hovedtavler med prospektive kortslutningsstrømme på mere end 50 kA_eff (afprøvet af det tyske VDE)
– Max. prospektiv kortslutningsstrøm	100 kA_eff (220 kA_peak)
– Begrænsning / slukning af netfølgestrøm	op til 100 kA_eff (220 kA_peak)
– Max. for-sikring (L) op til I_K = 100 kA_eff	315 A gG
