artikelnr. 942330 DG MP TNC ACI 275 FM

GTIN 4013364495319, CCT (EU): 85363030, Bruttovægt: 348.11 g, VPE: 1.00 Pakkestørrelse

billeder

Yderligere information

CAD filer

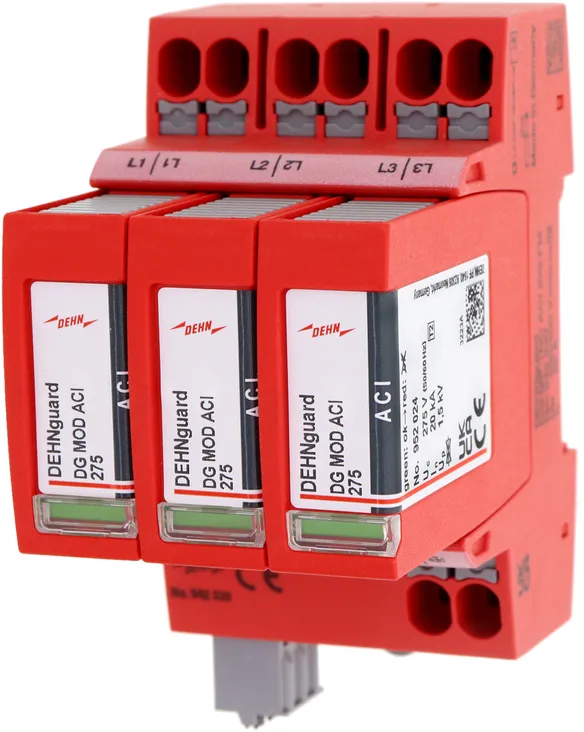

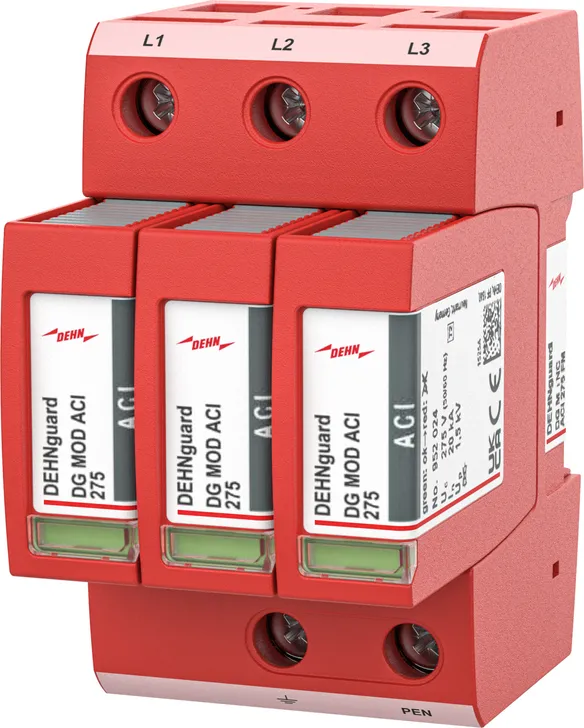

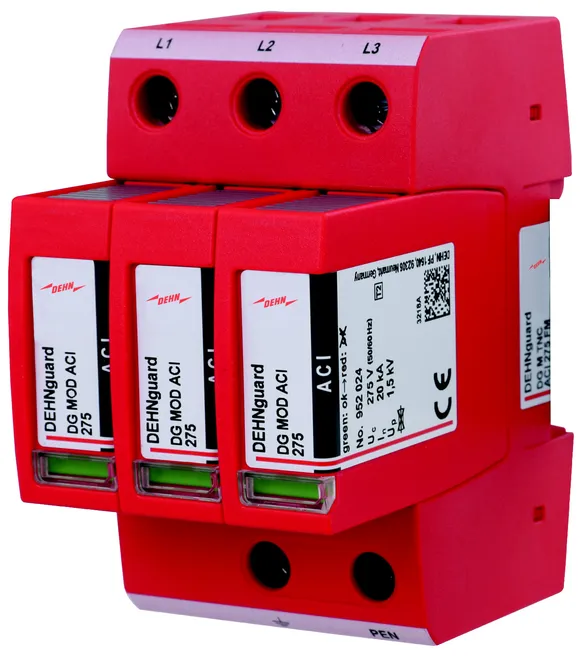

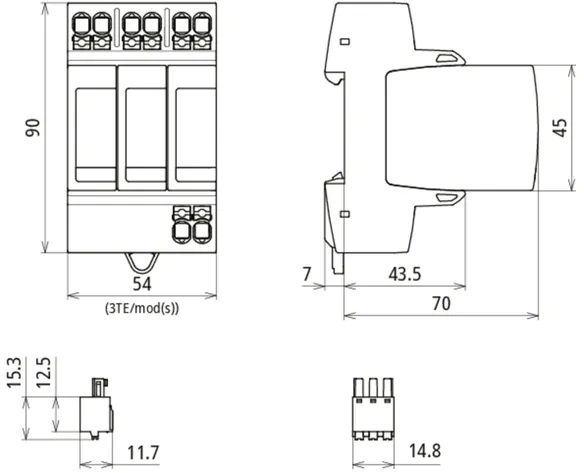

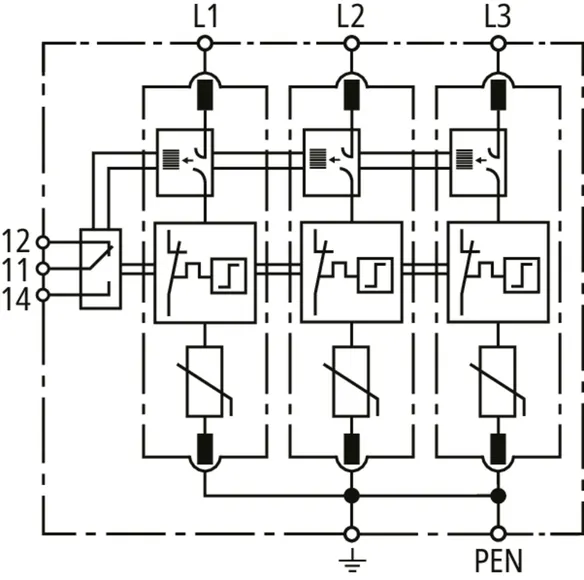

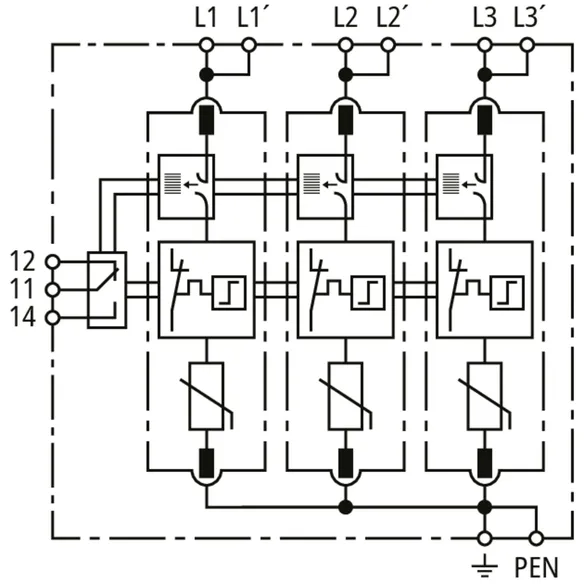

Overspændingsafleder DEHNguard MP TNC ACI 275 FM
Trepolet, modulær, stikbar
overspændingsafleder med
integreret ACI-kontakt/gnistgab
og dobbelt push-in-tilslutningsklemme til
til parallel- og serieforbindelse
til TN-S-systemer, bredde 3TE
med fjernmeldekontakt
afleder type 2 iht. EN 61643-11
Fejlvisning
Maks. driftsspænding 275 V AC
Beskyttelsesniveau: <= 1,5 kV
Nominel afledningsstrøm 20 kA
Kortslutningsbæreevne: 25 kAeff
Energetisk koordination iht. DIN EN 62305-4
Afleder i Red/Line-serien

fabrikat: DEHN
Type: DG MP TNC ACI 275 FM
artikelnr.: 942330
eller tilsvarende

Certificater

Tekniske data

Afleder efter EN 61643-11 / IEC 61643-11	Type 2 / klasse II
Max. driftsspænding AC (U_C )	275 V (50 / 60 Hz)
Mærkeafledestødstrøm (8/20 µs) (I_n )	20 kA
Restspænding (U_P )	≤ 1,5 kV
Yderligere for-sikring	Ikke påkrævet
Midlertidig overspænding (TOV) (U_T) – karakteristik	335 V / 5 sek. – modstandsdygtig
Midlertidig overspænding (TOV) (U_T) – karakteristik	440 V / 120 min. – modstandsdygtig
Lækstrøm	ingen lækstrøm
Godkendelser	KEMA, VDE

Afleder efter EN 61643-11 / IEC 61643-11	Type 2 / klasse II
Energetisk koordinerbar med tilsluttet udstyr (≤ 10 m)	Type 2 + Type 3
Mærkespænding AC (U_N )	230 / 400 V (50 / 60 Hz)
Max. driftsspænding AC (U_C )	275 V (50 / 60 Hz)
Mærkeafledestødstrøm (8/20 µs) (I_n )	20 kA
Mærkelaststrøm ved V-fortrådning (I_L )	40 A
Restspænding (U_P )	≤ 1,5 kV
Restspænding ved 5 kA (U_P )	≤ 1,5 kV
Reaktionstid (t_A )	≤ 100 ns
Yderligere for-sikring	Ikke påkrævet
Kortslutningsbæreevne (I_SCCR )	25 kA_eff
Max. overstrømsbeskyttelse på netsiden ved V-fortrådning	40 A gG
Max. overstrømsbeskyttelse på netsiden ved T-fortrådning (Dobbelttilslutning 2 x 10 mm²)	ingen
Midlertidig overspænding (TOV) (U_T) – karakteristik	335 V / 5 sek. – modstandsdygtig
Midlertidig overspænding (TOV) (U_T) – karakteristik	440 V / 120 min. – modstandsdygtig
Lækstrøm	ingen lækstrøm
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Funktions-/fejlvisning	Grøn / rød
Antal porte	1
Tilslutningstværsnit (min.)	1,5 mm² massiv
Tilslutningstværsnit (min.)	6 mm²fintrådet
Tilslutningstværsnit (max.)	10 mm²massiv / fintrådet
Tilslutningstværsnit (min.) med tylle / terminalrør	1,5 mm²
Tilslutningstværsnit (max.) med tylle / terminalrør	6 mm²
Tilslutningstværsnit (max.) med terminalrør uden krave	10 mm²
Montage på	35 mm DIN-skinne efter EN 60715
Kapslingsmateriale	Termoplast, rød, UL 94 V-0
Installationsområde	Indendørs
Kapslingsklasse	IP 20

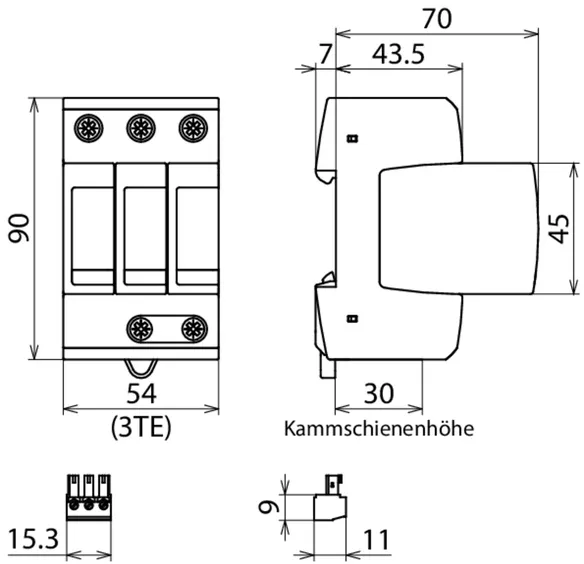

Indbygningsmål	3 modul(er), DIN 43880
Godkendelser	KEMA, VDE
FM-kontakt / kontaktform	Skiftekontakt
Brydeevne AC	250 V / 0,5 A
Brydeevne DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Tilslutningstværsnit for fjernmeldeklemmer	Max. 1,5 mm²massiv / fintrådet

Produkt 942330 blev tilføjet til notesblok.

Gå til notesblok

Produkt 942330 blev lagt I kurven.

Gå til webshoppen

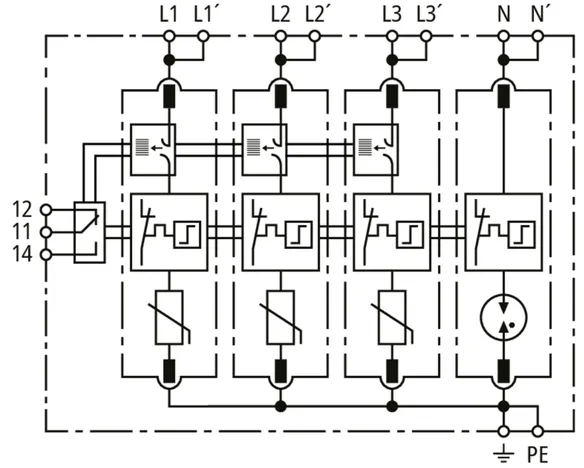

artikelnr. 942440 DG MP TNS ACI 275 FM

GTIN 4013364477148, CCT (EU): 85363030, Bruttovægt: 377.08 g, VPE: 1.00 Pakkestørrelse

billeder

Yderligere information

CAD filer

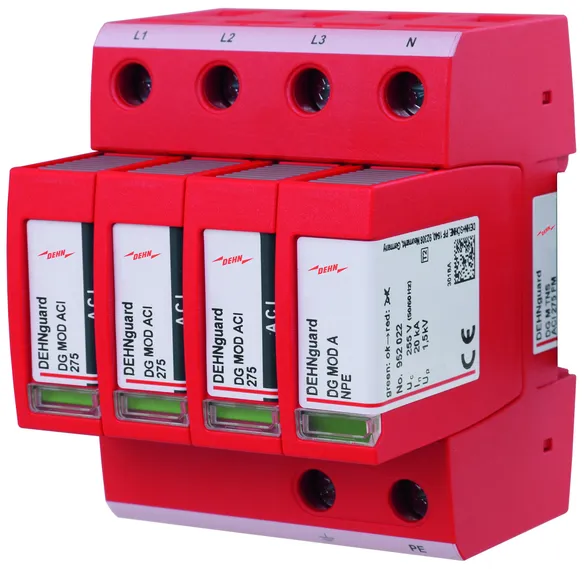

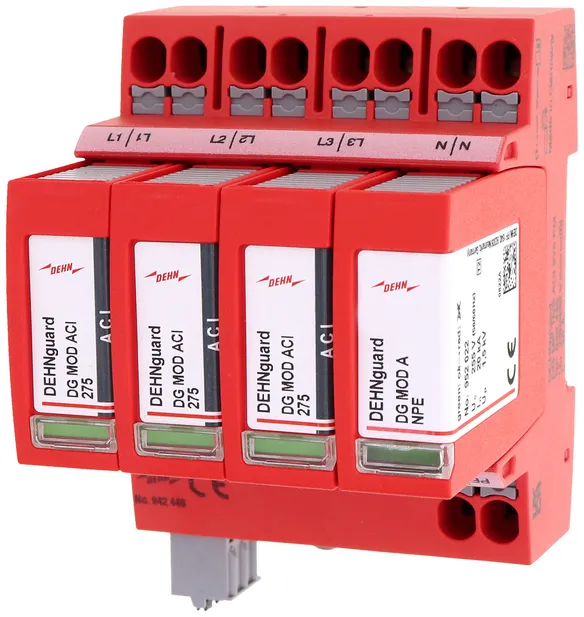

Overspændingsafleder DEHNguard MP TNS ACI 275 FM
Firpolet, modulær, stikbar
overspændingsafleder med
integreret ACI-kontakt/gnistgab
og dobbelt push-in-tilslutningsklemme til
til parallel- og serieforbindelse
til TN-S-systemer, bredde 4TE
med fjernmeldekontakt
afleder type 2 iht. EN 61643-11
Fejlvisning
Maks. driftsspænding 275 V AC
Beskyttelsesniveau: <= 1,5 kV
Nominel afledningsstrøm 20 kA
Kortslutningsbæreevne: 25 kAeff
Energetisk koordination iht. DIN EN 62305-4
Afleder i Red/Line-serien

fabrikat: DEHN
Type: DG MP TNS ACI 275 FM
artikelnr.: 942440
eller tilsvarende

Certificater

Tekniske data

Afleder efter EN 61643-11 / IEC 61643-11	Type 2 / klasse II
Max. driftsspænding AC [L-PE] (UC)	275 V (50 / 60 Hz)
Mærkeafledestødstrøm (8/20 µs) (I_n )	20 kA
Restspænding [L-PE]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Yderligere for-sikring	Ikke påkrævet
Midlertidig overspænding (TOV) (U_T) – karakteristik	335 V / 5 s – modstandsdygtig
Midlertidig overspænding (TOV) (U_T) – karakteristik	440 V / 120 min. – modstandsdygtig
Lækstrøm	ingen lækstrøm
Godkendelser	KEMA, VDE

Afleder efter EN 61643-11 / IEC 61643-11	Type 2 / klasse II
Energetisk koordinerbar med tilsluttet udstyr (≤ 10 m)	Type 2 + Type 3
Mærkespænding AC (U_N )	230 / 400 V (50 / 60 Hz)
Max. driftsspænding AC [L-PE] (UC)	275 V (50 / 60 Hz)
Max. driftsspænding AC [N-PE] (U_C )	255 V (50 / 60 Hz)
Mærkeafledestødstrøm (8/20 µs) (I_n )	20 kA
Mærkelaststrøm ved V-fortrådning (I_L )	40 A
Restspænding [L-PE]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Restspænding [L-PE]/[N-PE] ved 5 kA (U_P )	≤ 1,5 / ≤ 1,5 kV
Reaktionstid (t_A )	≤ 100 ns
Yderligere for-sikring	Ikke påkrævet
Kortslutningsbæreevne (I_SCCR )	25 kA_eff
Max. overstrømsbeskyttelse på netsiden ved V-fortrådning	40 A gG
Max. overstrømsbeskyttelse på netsiden ved T-fortrådning (Dobbelttilslutning 2 x 10 mm²)	ingen
Midlertidig overspænding (TOV) (U_T) – karakteristik	335 V / 5 s – modstandsdygtig
Midlertidig overspænding (TOV) (U_T) – karakteristik	440 V / 120 min. – modstandsdygtig
Lækstrøm	ingen lækstrøm
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Funktions-/fejlvisning	Grøn / rød
Antal porte	1
Tilslutningstværsnit (min.)	1,5 mm²massiv
Tilslutningstværsnit (min.)	6 mm²flertrådet
Tilslutningstværsnit (max.)	10 mm²massiv / flertrådet
Tilslutningstværsnit (min.) med tylle / terminalrør	1,5 mm²
Tilslutningstværsnit (max.) med tylle / terminalrør	6 mm²
Tilslutningstværsnit (max.) med terminalrør uden krave	10 mm²
Montage på	35 mm DIN-skinne efter EN 60715
Kapslingsmateriale	Termoplast, rød, UL 94 V-0
Installationsområde	Indendørs
Kapslingsklasse	IP 20

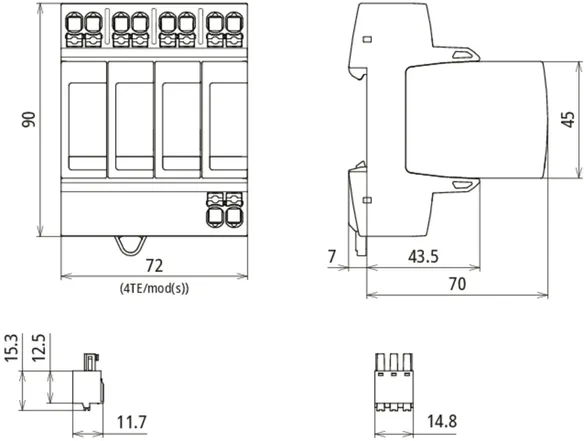

Indbygningsmål	4 modul(er), DIN 43880
Godkendelser	KEMA, VDE
FM-kontakt / kontaktform	Skiftekontakt
Brydeevne AC	250 V / 0,5 A
Brydeevne DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Tilslutningstværsnit for fjernmeldeklemmer	Max. 1,5 mm²massiv / fintrådet

Produkt 942440 blev tilføjet til notesblok.

Gå til notesblok

Produkt 942440 blev lagt I kurven.

Gå til webshoppen

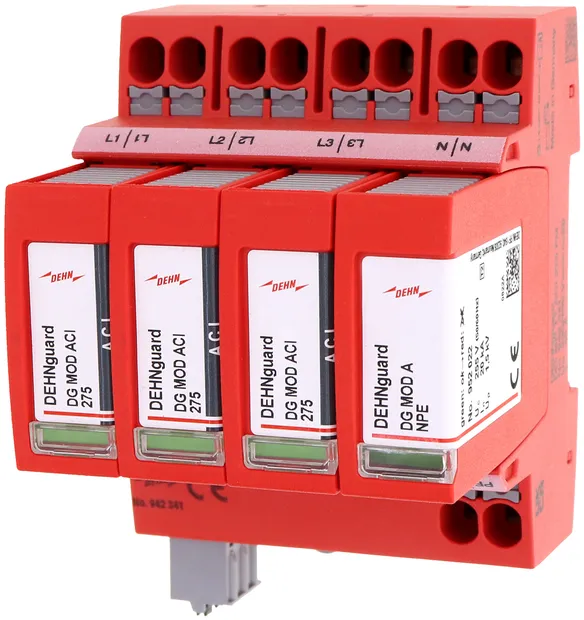

artikelnr. 942341 DG MP TT ACI 275 FM

GTIN 4013364477186, CCT (EU): 85363030, Bruttovægt: 377.71 g, VPE: 1.00 Pakkestørrelse

billeder

Yderligere information

CAD filer

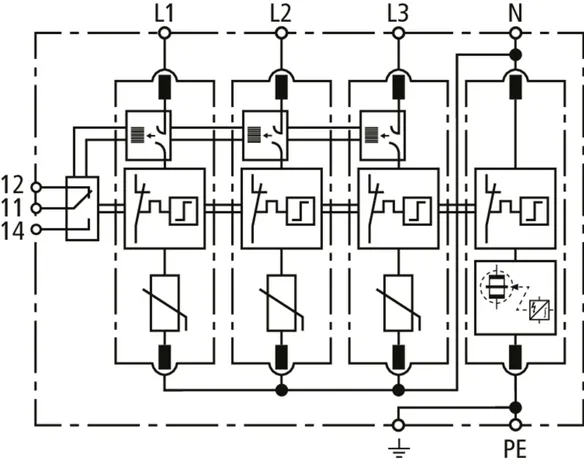

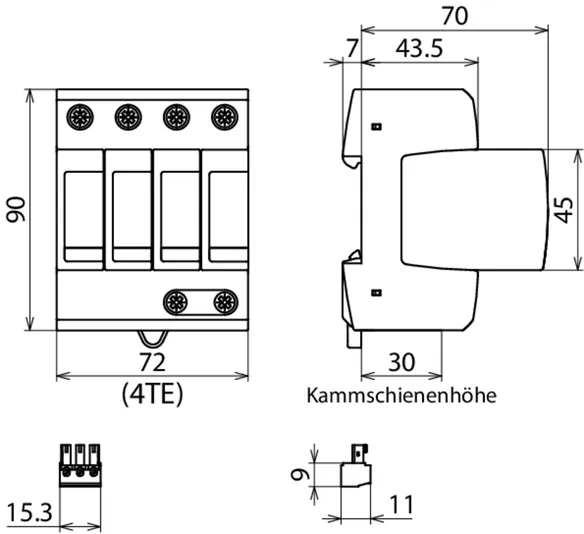

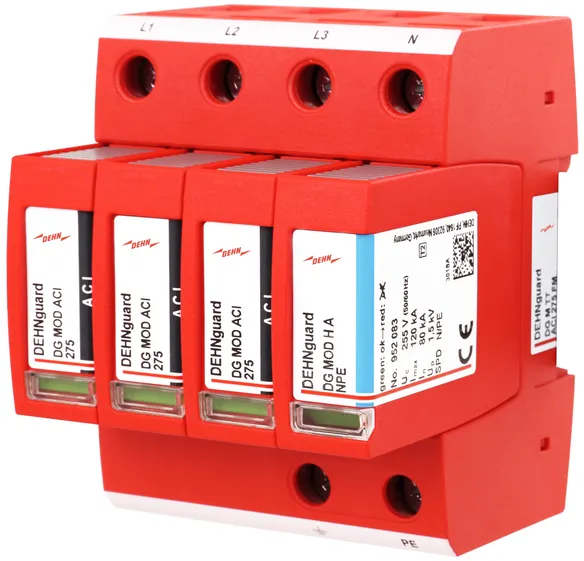

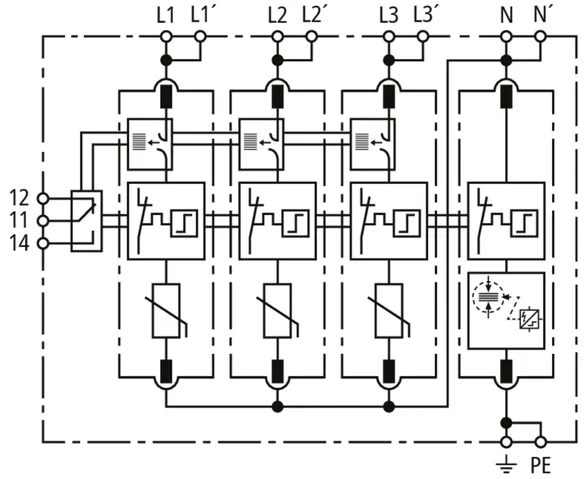

Overspændingsafleder DEHNguard MP TT ACI 275 FM
Firpolet, modulær, stikbar
overspændingsafleder med
integreret ACI-kontakt/gnistgab
og dobbelt push-in-tilslutningsklemme til
til parallel- og serieforbindelse
til TT- og TN-S-systemer, bredde 4TE
med fjernmeldekontakt
afleder type 2 iht. EN 61643-11
Fejlvisning
Maks. driftsspænding 275 V AC
Beskyttelsesniveau: <= 1,5 kV
Nominel afledningsstrøm 20 kA
Kortslutningsbæreevne: 25 kAeff
Energetisk koordination iht. DIN EN 62305-4
Afleder i Red/Line-serien

fabrikat: DEHN
Type: DG MP TT ACI 275 FM
artikelnr.: 942341
eller tilsvarende

Certificater

Tekniske data

Afleder efter EN 61643-11 / IEC 61643-11	Type 2 / klasse II
Max. driftsspænding AC [L-N] (U_C )	275 V (50 / 60 Hz)
Mærkeafledestødstrøm (8/20 µs) [L-N] (I_n )	20 kA
Restspænding [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Yderligere for-sikring	Ikke påkrævet
Midlertidig overspænding (TOV) [L-N] (U_T) – karakteristik	335 V / 5 sek. - modstandsdygtig
Midlertidig overspænding (TOV) [L-N] (U_T) – karakteristik	440 V / 120 min. – modstandsdygtig
Midlertidig overspænding (TOV) [N-PE] (U_T) – karakteristik	1200 V / 200 ms. – modstandsdygtig
Lækstrøm	ingen lækstrøm
Godkendelser	KEMA

Afleder efter EN 61643-11 / IEC 61643-11	Type 2 / klasse II
Energetisk koordinerbar med tilsluttet udstyr (≤ 10 m)	Type 2 + Type 3
Mærkespænding AC (U_N )	230 / 400 V (50 / 60 Hz)
Max. driftsspænding AC [L-N] (U_C )	275 V (50 / 60 Hz)
Max. driftsspænding AC [N-PE] (U_C )	255 V (50 / 60 Hz)
Mærkeafledestødstrøm (8/20 µs) [L-N] (I_n )	20 kA
Mærkeafledestødstrøm (8/20 µs) [N-PE] (I_n )	20 kA
Mærkelaststrøm ved V-fortrådning (I_L )	40 A
Restspænding [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Restspænding [L-N]/[N-PE] ved 5 kA (U_P )	≤ 1,5 / ≤ 1,5 kV
Følgestrømsslukkeevne [N-PE] (I_fi )	100 A_eff
Reaktionstid [L-N] (t_A )	≤ 100 ns
Reaktionstid [N-PE] (t_A )	≤ 100 ns
Yderligere for-sikring	Ikke påkrævet
Kortslutningsbæreevne (I_SCCR )	25 kA_eff
Max. overstrømsbeskyttelse på netsiden ved V-fortrådning	40 A gG
Max. overstrømsbeskyttelse på netsiden ved T-fortrådning (Dobbelttilslutning 2 x 10 mm²)	ingen
Midlertidig overspænding (TOV) [L-N] (U_T) – karakteristik	335 V / 5 sek. - modstandsdygtig
Midlertidig overspænding (TOV) [L-N] (U_T) – karakteristik	440 V / 120 min. – modstandsdygtig
Midlertidig overspænding (TOV) [N-PE] (U_T) – karakteristik	1200 V / 200 ms. – modstandsdygtig
Lækstrøm	ingen lækstrøm
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Funktions-/fejlvisning	Grøn / rød
Antal porte	1
Tilslutningstværsnit (min.)	1,5 mm² massiv
Tilslutningstværsnit (min.)	6 mm²fintrådet
Tilslutningstværsnit (max.)	10 mm² massiv / fintrådet
Tilslutningstværsnit (min.) med tylle / terminalrør	1,5 mm²
Tilslutningstværsnit (max.) med tylle / terminalrør	6 mm²
Tilslutningstværsnit (max.) med terminalrør uden krave	10 mm²
Montage på	35 mm DIN-skinne efter EN 60715
Kapslingsmateriale	Termoplast, rød, UL 94 V-0
Installationsområde	Indendørs
Kapslingsklasse	IP 20
Indbygningsmål	4 modul(er), DIN 43880
Godkendelser	KEMA
FM-kontakt / kontaktform	Skiftekontakt
Brydeevne AC	250 V / 0,5 A
Brydeevne DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Tilslutningstværsnit for fjernmeldeklemmer	Max. 1,5 mm²massiv / fintrådet

Produkt 942341 blev tilføjet til notesblok.

Gå til notesblok

Produkt 942341 blev lagt I kurven.

Gå til webshoppen

artikelnr. 942342 DG MP TT ACI 385 FM

GTIN 4013364484870, CCT (EU): 85363030, Bruttovægt: 439.00 g, VPE: 1.00 Pakkestørrelse

billeder

Yderligere information

CAD filer

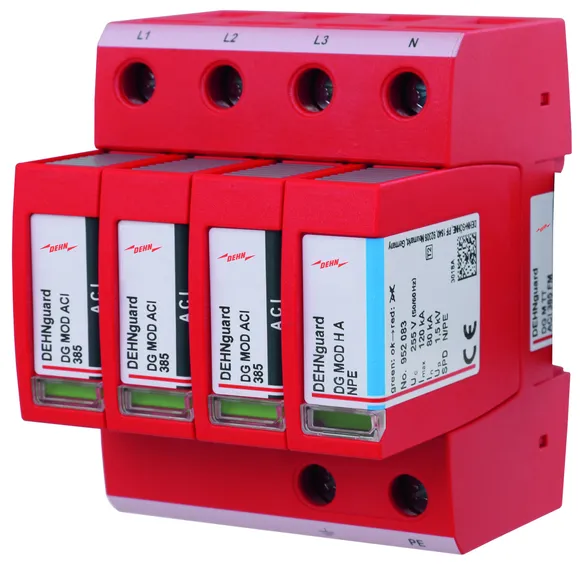

Overspændingsafleder DEHNguard MP TT ACI 385 FM
Firpolet, modulær, stikbar
overspændingsafleder med
integreret ACI-kontakt/gnistgab
og dobbelt push-in-tilslutningsklemme til
til parallel- og serieforbindelse
til TT- og TN-S-systemer, bredde 4TE
med fjernmeldekontakt
afleder type 2 iht. EN 61643-11
Fejlvisning
Maks. driftsspænding 385 V AC
Beskyttelsesniveau: <= 1,5 kV
Nominel afledningsstrøm 20 kA
Kortslutningsbæreevne: 25 kAeff
Energetisk koordination iht. DIN EN 62305-4
Afleder i Red/Line-serien

fabrikat: DEHN
Type: DG MP TT ACI 385 FM
artikelnr.: 942342
eller tilsvarende

Certificater

Tekniske data

Afleder efter EN 61643-11 / IEC 61643-11	Type 2 / klasse II
Max. driftsspænding AC [L-N] (U_C )	385 V (50 / 60 Hz)
Mærkeafledestødstrøm (8/20 µs) (I_n )	20 kA
Max. afledestødstrøm (8/20 µs) [L-N] (I_max )	40 kA
Restspænding [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Yderligere for-sikring	Ikke påkrævet
Midlertidig overspænding (TOV) [L-N] (U_T) – karakteristik	335 V / 5 sek. - modstandsdygtig
Midlertidig overspænding (TOV) [L-N] (U_T) – karakteristik	440 V / 120 min. – modstandsdygtig
Midlertidig overspænding (TOV) [N-PE] (U_T) – karakteristik	1200 V / 200 ms. – modstandsdygtig
Lækstrøm	ingen lækstrøm
Godkendelser	KEMA

Afleder efter EN 61643-11 / IEC 61643-11	Type 2 / klasse II
Energetisk koordinerbar med tilsluttet udstyr (≤ 10 m)	Type 2 + Type 3
Mærkespænding AC (U_N )	230 / 400 V (50 / 60 Hz)
Max. driftsspænding AC [L-N] (U_C )	385 V (50 / 60 Hz)
Max. driftsspænding AC [N-PE] (U_C )	255 V (50 / 60 Hz)
Mærkeafledestødstrøm (8/20 µs) (I_n )	20 kA
Max. afledestødstrøm (8/20 µs) [L-N] (I_max )	40 kA
Mærkelaststrøm ved V-fortrådning (I_L )	40 A
Restspænding [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Restspænding [L-N]/[N-PE] ved 5 kA (U_P )	≤ 1,5 / ≤ 1,5 kV
Følgestrømsslukkeevne [N-PE] (I_fi )	100 A_eff
Reaktionstid [L-N] (t_A )	≤ 100 ns
Reaktionstid [N-PE] (t_A )	≤ 100 ns
Yderligere for-sikring	Ikke påkrævet
Kortslutningsbæreevne (I_SCCR )	25 kA_eff
Max. overstrømsbeskyttelse på netsiden ved V-fortrådning	40 A gG
Max. overstrømsbeskyttelse på netsiden ved T-fortrådning (Dobbelttilslutning 2 x 10 mm²)	ingen
Midlertidig overspænding (TOV) [L-N] (U_T) – karakteristik	335 V / 5 sek. - modstandsdygtig
Midlertidig overspænding (TOV) [L-N] (U_T) – karakteristik	440 V / 120 min. – modstandsdygtig
Midlertidig overspænding (TOV) [N-PE] (U_T) – karakteristik	1200 V / 200 ms. – modstandsdygtig
Lækstrøm	ingen lækstrøm
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Funktions-/fejlvisning	Grøn / rød
Antal porte	1
Tilslutningstværsnit (min.)	1,5 mm² massiv
Tilslutningstværsnit (min.)	6 mm²fintrådet
Tilslutningstværsnit (max.)	10 mm² massiv /fintrådet
Tilslutningstværsnit (min.) med tylle / terminalrør	1,5 mm²
Tilslutningstværsnit (max.) med tylle / terminalrør	6 mm²
Tilslutningstværsnit (max.) med terminalrør uden krave	10 mm²
Montage på	35 mm DIN-skinne efter EN 60715
Kapslingsmateriale	Termoplast, rød, UL 94 V-0
Installationsområde	Indendørs
Kapslingsklasse	IP 20
Indbygningsmål	4 modul(er), DIN 43880
Godkendelser	KEMA
FM-kontakt / kontaktform	Skiftekontakt
Brydeevne AC	250 V / 0,5 A
Brydeevne DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Tilslutningstværsnit for fjernmeldeklemmer	Max. 1,5 mm²massiv / fintrådet

Produkt 942342 blev tilføjet til notesblok.

Gå til notesblok

Produkt 942342 blev lagt I kurven.

Gå til webshoppen

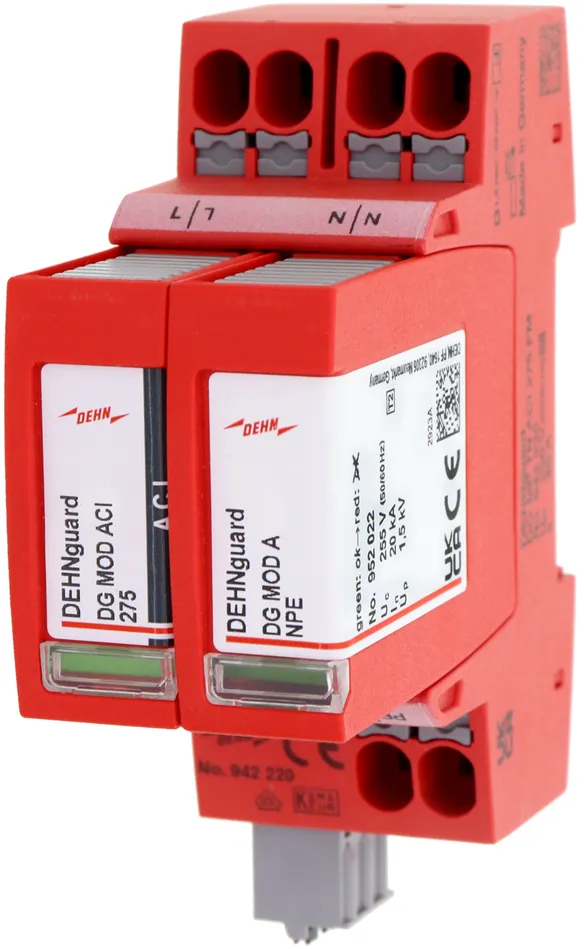

artikelnr. 942220 DG MP TN ACI 275 FM

GTIN 4013364495425, CCT (EU): 85363030, Bruttovægt: 234.63 g, VPE: 1.00 Pakkestørrelse

billeder

Yderligere information

CAD filer

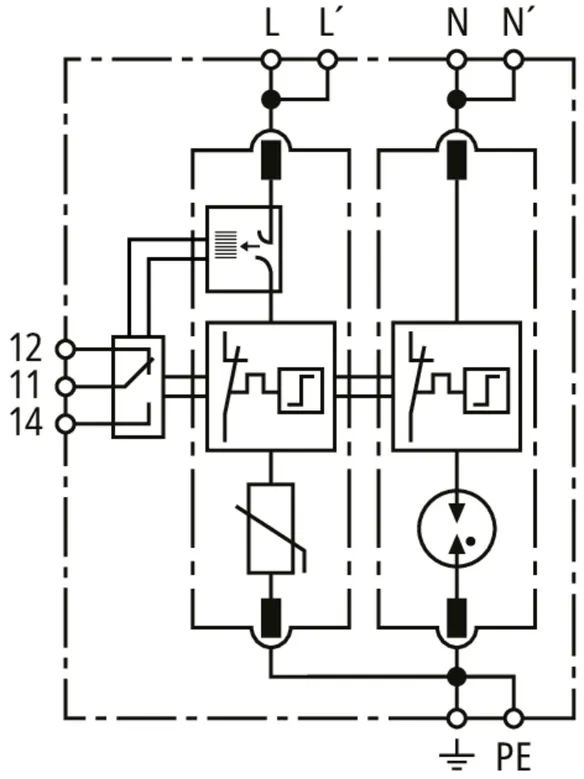

Overspændingsafleder DEHNguard MP TN ACI 275 FM
Topolet, modulær, stikbar
overspændingsafleder med
integreret ACI-kontakt/gnistgab
og dobbelt push-in-tilslutningsklemme til
til parallel- og serieforbindelse
til TN-systemer, bredde 2TE
med fjernmeldekontakt
afleder type 2 iht. EN 61643-11
Fejlvisning
Maks. driftsspænding 275 V AC
Beskyttelsesniveau: <= 1,5 kV
Nominel afledningsstrøm 20 kA
Kortslutningsbæreevne: 25 kAeff
Energetisk koordination iht. DIN EN 62305-4
Afleder i Red/Line-serien

fabrikat: DEHN
Type: DG MP TN ACI 275 FM
artikelnr.: 942220
eller tilsvarende

Certificater

Tekniske data

Afleder efter EN 61643-11 / IEC 61643-11	Type 2 / klasse II
Max. driftsspænding AC [L-PE] (UC)	275 V (50 / 60 Hz)
Mærkeafledestødstrøm (8/20 µs) (I_n )	20 kA
Restspænding [L-PE]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Yderligere for-sikring	Ikke påkrævet
Midlertidig overspænding (TOV) (U_T) – karakteristik	335 V / 5 sek. – modstandsdygtig
Midlertidig overspænding (TOV) (U_T) – karakteristik	440 V / 120 min. – modstandsdygtig
Lækstrøm	ingen lækstrøm
Godkendelser	KEMA

Afleder efter EN 61643-11 / IEC 61643-11	Type 2 / klasse II
Energetisk koordinerbar med tilsluttet udstyr (≤ 10 m)	Type 2 + Type 3
Mærkespænding AC (U_N )	230 V (50 / 60 Hz)
Max. driftsspænding AC [L-PE] (UC)	275 V (50 / 60 Hz)
Max. driftsspænding AC [N-PE] (U_C )	255 V (50 / 60 Hz)
Mærkeafledestødstrøm (8/20 µs) (I_n )	20 kA
Mærkelaststrøm ved V-fortrådning (I_L )	40 A
Restspænding [L-PE]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Restspænding [L-PE]/[N-PE] ved 5 kA (U_P )	≤ 1,5 / ≤ 1,5 kV
Reaktionstid (t_A )	≤ 100 ns
Yderligere for-sikring	Ikke påkrævet
Kortslutningsbæreevne (I_SCCR )	25 kA_eff
Max. overstrømsbeskyttelse på netsiden ved V-fortrådning	40 A gG
Max. overstrømsbeskyttelse på netsiden ved T-fortrådning (Dobbelttilslutning 2 x 10 mm²)	ingen
Midlertidig overspænding (TOV) (U_T) – karakteristik	335 V / 5 sek. – modstandsdygtig
Midlertidig overspænding (TOV) (U_T) – karakteristik	440 V / 120 min. – modstandsdygtig
Lækstrøm	ingen lækstrøm
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Funktions-/fejlvisning	Grøn / rød
Antal porte	1
Tilslutningstværsnit (min.)	1,5 mm² massiv
Tilslutningstværsnit (min.)	6 mm²fintrådet
Tilslutningstværsnit (max.)	10 mm²massiv / fintrådet
Tilslutningstværsnit (min.) med tylle / terminalrør	1,5 mm²
Tilslutningstværsnit (max.) med tylle / terminalrør	6 mm²
Tilslutningstværsnit (max.) med terminalrør uden krave	10 mm²
Montage på	35 mm DIN-skinne efter EN 60715
Kapslingsmateriale	Termoplast, rød, UL 94 V-0
Installationsområde	Indendørs
Kapslingsklasse	IP 20
Indbygningsmål	2 modul(er), DIN 43880
Godkendelser	KEMA
FM-kontakt / kontaktform	Skiftekontakt
Brydeevne AC	250 V / 0,5 A
Brydeevne DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Tilslutningstværsnit for fjernmeldeklemmer	Max. 1,5 mm²massiv / fintrådet

Produkt 942220 blev tilføjet til notesblok.

Gå til notesblok

Produkt 942220 blev lagt I kurven.

Gå til webshoppen

artikelnr. 942121 DG MP TT 2P ACI 275 FM

GTIN 4013364495364, CCT (EU): 85363030, Bruttovægt: 250.04 g, VPE: 1.00 Pakkestørrelse

billeder

Yderligere information

CAD filer

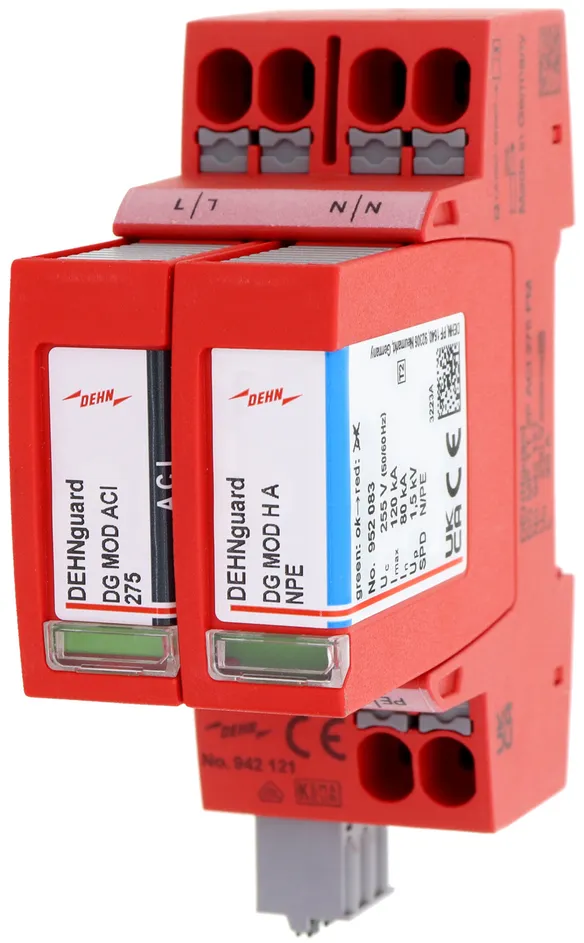

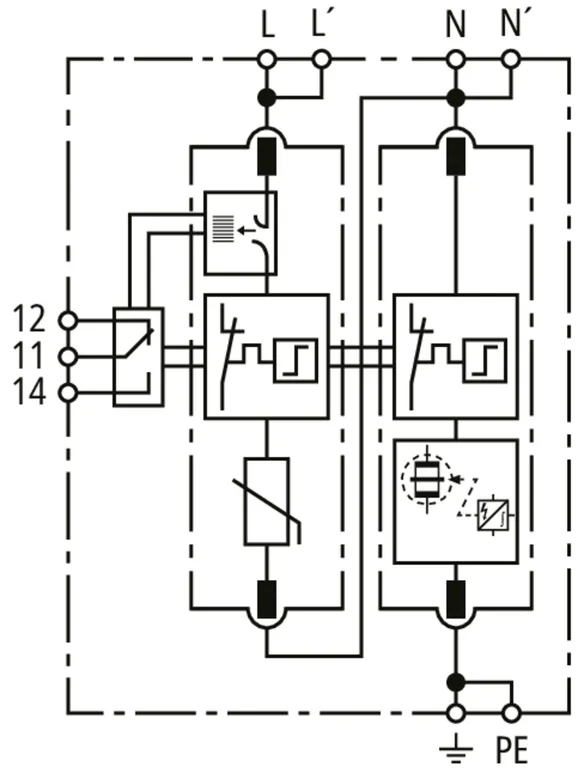

Overspændingsafleder DEHNguard MP TT 2P ACI 275 FM
Topolet, modulær, stikbar
overspændingsafleder med
integreret ACI-kontakt/gnistgab
og dobbelt push-in-tilslutningsklemme til
til parallel- og serieforbindelse
til TT- og TN-systemer, bredde 2TE
med fjernmeldekontakt
afleder type 2 iht. EN 61643-11
Fejlvisning
Maks. driftsspænding 275 V AC
Beskyttelsesniveau: <= 1,5 kV
Nominel afledningsstrøm 20 kA
Kortslutningsbæreevne: 25 kAeff
Energetisk koordination iht. DIN EN 62305-4
Afleder i Red/Line-serien

fabrikat: DEHN
Type: DG MP TT 2P ACI 275 FM
artikelnr.: 942121
eller tilsvarende

Certificater

Tekniske data

Afleder efter EN 61643-11 / IEC 61643-11	Type 2 / klasse II
Max. driftsspænding AC [L-N] (U_C )	275 V (50 / 60 Hz)
Mærkeafledestødstrøm (8/20 µs) [L-N] (I_n )	20 kA
Restspænding [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Yderligere for-sikring	Ikke påkrævet
Midlertidig overspænding (TOV) [L-N] (U_T) – karakteristik	335 V / 120 min. – modstandsdygtig
Midlertidig overspænding (TOV) [L-N] (U_T) – karakteristik	440 V / 120 min. – modstandsdygtig
Midlertidig overspænding (TOV) [N-PE] (U_T) – karakteristik	1200 V / 200 ms. – modstandsdygtig
Lækstrøm	ingen lækstrøm
Godkendelser	KEMA

Afleder efter EN 61643-11 / IEC 61643-11	Type 2 / klasse II
Energetisk koordinerbar med tilsluttet udstyr (≤ 10 m)	Type 2 + Type 3
Mærkespænding AC (U_N )	230 V (50 / 60 Hz)
Max. driftsspænding AC [L-N] (U_C )	275 V (50 / 60 Hz)
Max. driftsspænding AC [N-PE] (U_C )	255 V (50 / 60 Hz)
Mærkeafledestødstrøm (8/20 µs) [L-N] (I_n )	20 kA
Mærkeafledestødstrøm (8/20 µs) [N-PE] (I_n )	80 kA
Mærkelaststrøm ved V-fortrådning (I_L )	40 A
Restspænding [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Restspænding [L-N]/[N-PE] ved 5 kA (U_P )	≤ 1,5 / ≤ 1,5 kV
Følgestrømsslukkeevne [N-PE] (I_fi )	100 A_eff
Reaktionstid [L-N] (t_A )	≤ 100 ns
Reaktionstid [N-PE] (t_A )	≤ 100 ns
Yderligere for-sikring	Ikke påkrævet
Kortslutningsbæreevne (I_SCCR )	25 kA_eff
Max. overstrømsbeskyttelse på netsiden ved V-fortrådning	40 A gG
Max. overstrømsbeskyttelse på netsiden ved T-fortrådning (Dobbelttilslutning 2 x 10 mm²)	ingen
Midlertidig overspænding (TOV) [L-N] (U_T) – karakteristik	335 V / 120 min. – modstandsdygtig
Midlertidig overspænding (TOV) [L-N] (U_T) – karakteristik	440 V / 120 min. – modstandsdygtig
Midlertidig overspænding (TOV) [N-PE] (U_T) – karakteristik	1200 V / 200 ms. – modstandsdygtig
Lækstrøm	ingen lækstrøm
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Funktions-/fejlvisning	Grøn / rød
Antal porte	1
Tilslutningstværsnit (min.)	1,5 mm² massiv
Tilslutningstværsnit (min.)	6 mm²fintrådet
Tilslutningstværsnit (max.)	10 mm²massiv / fintrådet
Tilslutningstværsnit (min.) med tylle / terminalrør	1,5 mm²
Tilslutningstværsnit (max.) med tylle / terminalrør	6 mm²
Tilslutningstværsnit (max.) med terminalrør uden krave	10 mm²
Montage på	35 mm DIN-skinne efter EN 60715
Kapslingsmateriale	Termoplast, rød, UL 94 V-0
Installationsområde	Indendørs
Kapslingsklasse	IP 20
Indbygningsmål	2 modul(er), DIN 43880
Godkendelser	KEMA
FM-kontakt / kontaktform	Skiftekontakt
Brydeevne AC	250 V / 0,5 A
Brydeevne DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Tilslutningstværsnit for fjernmeldeklemmer	Max. 1,5 mm²massiv / fintrådet

Produkt 942121 blev tilføjet til notesblok.

Gå til notesblok

Produkt 942121 blev lagt I kurven.

Gå til webshoppen

artikelnr. 942122 DG MP TT 2P ACI 385 FM

GTIN 4013364495371, CCT (EU): 85363030, Bruttovægt: 250.24 g, VPE: 1.00 Pakkestørrelse

billeder

Yderligere information

CAD filer

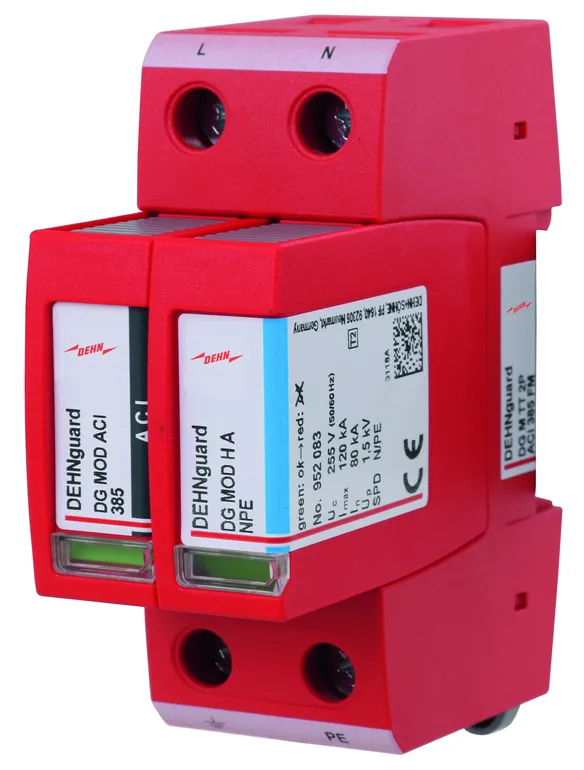

Overspændingsafleder DEHNguard MP TT 2P ACI 385 FM
Topolet, modulær, stikbar
overspændingsafleder med
integreret ACI-kontakt/gnistgab
og dobbelt push-in-tilslutningsklemme til
til parallel- og serieforbindelse
til TT- og TN-systemer, bredde 2TE
med fjernmeldekontakt
afleder type 2 iht. EN 61643-11
Fejlvisning
Maks. driftsspænding 385 V AC
Beskyttelsesniveau: <= 1,5 kV
Nominel afledningsstrøm 20 kA
Kortslutningsbæreevne: 25 kAeff
Energetisk koordination iht. DIN EN 62305-4
Afleder i Red/Line-serien

fabrikat: DEHN
Type: DG MP TT 2P ACI 385 FM
artikelnr.: 942122
eller tilsvarende

Certificater

Tekniske data

Afleder efter EN 61643-11 / IEC 61643-11	Type 2 / klasse II
Max. driftsspænding AC [L-N] (U_C )	385 V (50 / 60 Hz
Mærkeafledestødstrøm (8/20 µs) (I_n )	20 kA
Max. afledestødstrøm (8/20 µs) [L-N] (I_max )	40 kA
Restspænding [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Yderligere for-sikring	Ikke påkrævet
Midlertidig overspænding (TOV) [L-N] (U_T) – karakteristik	335 V / 120 min. – modstandsdygtig
Midlertidig overspænding (TOV) [L-N] (U_T) – karakteristik	440 V / 120 min. – modstandsdygtig
Midlertidig overspænding (TOV) [N-PE] (U_T) – karakteristik	1200 V / 200 ms. – modstandsdygtig
Lækstrøm	ingen lækstrøm
Godkendelser	KEMA

Afleder efter EN 61643-11 / IEC 61643-11	Type 2 / klasse II
Energetisk koordinerbar med tilsluttet udstyr (≤ 10 m)	Type 2 + Type 3
Mærkespænding AC (U_N )	230 V (50 / 60 Hz)
Max. driftsspænding AC [L-N] (U_C )	385 V (50 / 60 Hz
Max. driftsspænding AC [N-PE] (U_C )	255 V (50 / 60 Hz)
Mærkeafledestødstrøm (8/20 µs) (I_n )	20 kA
Max. afledestødstrøm (8/20 µs) [L-N] (I_max )	40 kA
Mærkelaststrøm ved V-fortrådning (I_L )	40 A
Restspænding [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Restspænding [L-N]/[N-PE] ved 5 kA (U_P )	≤ 1,5 / ≤ 1,5 kV
Reaktionstid [L-N] (t_A )	≤ 100 ns
Reaktionstid [N-PE] (t_A )	≤ 100 ns
Yderligere for-sikring	Ikke påkrævet
Kortslutningsbæreevne (I_SCCR )	25 kA_eff
Max. overstrømsbeskyttelse på netsiden ved V-fortrådning	40 A gG
Max. overstrømsbeskyttelse på netsiden ved T-fortrådning (Dobbelttilslutning 2 x 10 mm²)	ingen
Midlertidig overspænding (TOV) [L-N] (U_T) – karakteristik	335 V / 120 min. – modstandsdygtig
Midlertidig overspænding (TOV) [L-N] (U_T) – karakteristik	440 V / 120 min. – modstandsdygtig
Midlertidig overspænding (TOV) [N-PE] (U_T) – karakteristik	1200 V / 200 ms. – modstandsdygtig
Lækstrøm	ingen lækstrøm
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Funktions-/fejlvisning	Grøn / rød
Antal porte	1
Tilslutningstværsnit (min.)	1,5 mm² massiv
Tilslutningstværsnit (min.)	6 mm²fintrådet
Tilslutningstværsnit (max.)	10 mm²fintrådet
Tilslutningstværsnit (min.) med tylle / terminalrør	1,5 mm²
Tilslutningstværsnit (max.) med tylle / terminalrør	6 mm²
Tilslutningstværsnit (max.) med terminalrør uden krave	10 mm²
Montage på	35 mm DIN-skinne efter EN 60715
Kapslingsmateriale	Termoplast, rød, UL 94 V-0
Installationsområde	Indendørs
Kapslingsklasse	IP 20
Indbygningsmål	2 modul(er), DIN 43880
Godkendelser	KEMA
FM-kontakt / kontaktform	Skiftekontakt
Brydeevne AC	250 V / 0,5 A
Brydeevne DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Tilslutningstværsnit for fjernmeldeklemmer	Max. 1,5 mm²massiv / fintrådet

Produkt 942122 blev tilføjet til notesblok.

Gå til notesblok

Produkt 942122 blev lagt I kurven.

Gå til webshoppen

artikelnr. 952330 DG M TNC ACI 275 FM

GTIN 4013364376649, CCT (EU): 85363030, Bruttovægt: 360.00 g, VPE: 1.00 Pakkestørrelse

forrige

billeder

Yderligere information

CAD filer

Overspændingsafleder med ACI-teknologi DEHNguard MP TNC ACI 275 FM
3-polet, modulær, stikbar
overspændingsafleder med integreret
ACI-kobling/gnistgab
til 230/400 V TN-C systemer, bredde 3 enheder
med fjernmeldekontakt
Afleder Type 2 efter EN 61643-11
Højeste driftsspænding: 275 V ac
Restspænding: <= 1,5 kV
Mærkeafledestødstrøm: 20 kA
Ekstra for-sikring ikke nødvendig
Energetisk koordination efter DIN EN 62305-4
Afleder i Red/Line-familien
Fejlvisning for afleder

fabrikat: DEHN
Type: DG M TNC ACI 275 FM
artikelnr.: 952330
eller tilsvarende

Certificater

Tekniske data

Afleder efter EN 61643-11 / IEC 61643-11	Type 2 / klasse II
Max. driftsspænding AC (U_C )	275 V (50 / 60 Hz)
Mærkeafledestødstrøm (8/20 µs) (I_n )	20 kA
Restspænding (U_P )	≤ 1,5 kV
Yderligere for-sikring	Ikke påkrævet
Midlertidig overspænding (TOV) (U_T) – karakteristik	440 V / 120 min. – modstandsdygtig
Lækstrøm	ingen lækstrøm
Godkendelser	KEMA

Afleder efter EN 61643-11 / IEC 61643-11	Type 2 / klasse II
Energetisk koordinerbar med tilsluttet udstyr (≤ 10 m)	Type 2 + Type 3
Mærkespænding AC (U_N )	230 / 400 V (50 / 60 Hz)
Max. driftsspænding AC (U_C )	275 V (50 / 60 Hz)
Mærkeafledestødstrøm (8/20 µs) (I_n )	20 kA
Restspænding (U_P )	≤ 1,5 kV
Restspænding ved 5 kA (U_P )	≤ 1,5 kV
Reaktionstid (t_A )	≤ 100 ns
Yderligere for-sikring	Ikke påkrævet
Kortslutningsbæreevne (I_SCCR )	25 kA_eff
Midlertidig overspænding (TOV) (U_T) – karakteristik	440 V / 120 min. – modstandsdygtig
Lækstrøm	ingen lækstrøm
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Funktions-/fejlvisning	Grøn / rød
Antal porte	1
Tilslutningstværsnit (min.)	1,5 mm²massiv / fintrådet
Tilslutningstværsnit (max.)	35 mm²massiv / 25 mm²fintrådet
Montage på	35 mm DIN-skinne efter EN 60715
Kapslingsmateriale	Termoplast, rød, UL 94 V-0
Installationsområde	Indendørs
Kapslingsklasse	IP 20
Indbygningsmål	3 modul(er), DIN 43880
Godkendelser	KEMA
FM-kontakt / kontaktform	Skiftekontakt
Brydeevne AC	250 V / 0,5 A
Brydeevne DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Tilslutningstværsnit for fjernmeldeklemmer	Max. 1,5 mm²massiv / fintrådet

Produkt 952330 blev tilføjet til notesblok.

Gå til notesblok

Produkt 952330 blev lagt I kurven.

Gå til webshoppen

artikelnr. 952440 DG M TNS ACI 275 FM

GTIN 4013364376625, CCT (EU): 85363030, Bruttovægt: 450.00 g, VPE: 1.00 Pakkestørrelse

forrige

billeder

Yderligere information

CAD filer

Overspændingsafleder med ACI-teknologi DEHNguard M TNS ACI 275 FM
4-polet modulær stikbar overspændingsafleder
med integreret ACI-kobling/gnistgab
til 230/400 V TNS-systemer, bredde 4 enheder
Med fjernmeldekontakt
afleder Type 2 efter EN 61643-11
Højeste driftsspænding 275 V ac
Restspænding: <= 1,5 kV
Mærkeafledestødstrøm: 20 kA
Yderligere ekstern sikring er ikke nødvendig
Energetisk koordiantion efter DIN EN 62305-4
Afleder i Red/Line-familien
Fejlvisning for afleder

fabrikat: DEHN
Type: DG M TNS ACI 275 FM
artikelnr.: 952440
eller tilsvarende

Certificater

Tekniske data

Afleder efter EN 61643-11 / IEC 61643-11	Type 2 / klasse II
Max. driftsspænding AC [L-PE] (UC)	275 V (50 / 60 Hz)
Mærkeafledestødstrøm (8/20 µs) (I_n )	20 kA
Restspænding [L-PE]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Yderligere for-sikring	Ikke påkrævet
Midlertidig overspænding (TOV) (U_T) – karakteristik	440 V / 120 min. – modstandsdygtig
Lækstrøm	ingen lækstrøm
Godkendelser	KEMA

Afleder efter EN 61643-11 / IEC 61643-11	Type 2 / klasse II
Energetisk koordinerbar med tilsluttet udstyr (≤ 10 m)	Type 2 + Type 3
Mærkespænding AC (U_N )	230 / 400 V (50 / 60 Hz)
Max. driftsspænding AC [L-PE] (UC)	275 V (50 / 60 Hz)
Max. driftsspænding AC [N-PE] (U_C )	255 V (50 / 60 Hz)
Mærkeafledestødstrøm (8/20 µs) (I_n )	20 kA
Restspænding [L-PE]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Reaktionstid (t_A )	≤ 100 ns
Yderligere for-sikring	Ikke påkrævet
Kortslutningsbæreevne (I_SCCR )	25 kA_eff
Midlertidig overspænding (TOV) (U_T) – karakteristik	440 V / 120 min. – modstandsdygtig
Lækstrøm	ingen lækstrøm
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Funktions-/fejlvisning	Grøn / rød
Antal porte	1
Tilslutningstværsnit (min.)	1,5 mm²massiv / fintrådet
Tilslutningstværsnit (max.)	35 mm²flertrådet / 25 mm²fintrådet
Montage på	35 mm DIN-skinne efter EN 60715
Kapslingsmateriale	Termoplast, rød, UL 94 V-0
Installationsområde	Indendørs
Kapslingsklasse	IP 20
Indbygningsmål	4 modul(er), DIN 43880
Godkendelser	KEMA
FM-kontakt / kontaktform	Skiftekontakt
Brydeevne AC	250 V / 0,5 A
Brydeevne DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Tilslutningstværsnit for fjernmeldeklemmer	Max. 1,5 mm²massiv / fintrådet

Produkt 952440 blev tilføjet til notesblok.

Gå til notesblok

Produkt 952440 blev lagt I kurven.

Gå til webshoppen

artikelnr. 952341 DG M TT ACI 275 FM

GTIN 4013364376632, CCT (EU): 85363030, Bruttovægt: 455.00 g, VPE: 1.00 Pakkestørrelse

forrige

billeder

Yderligere information

CAD filer

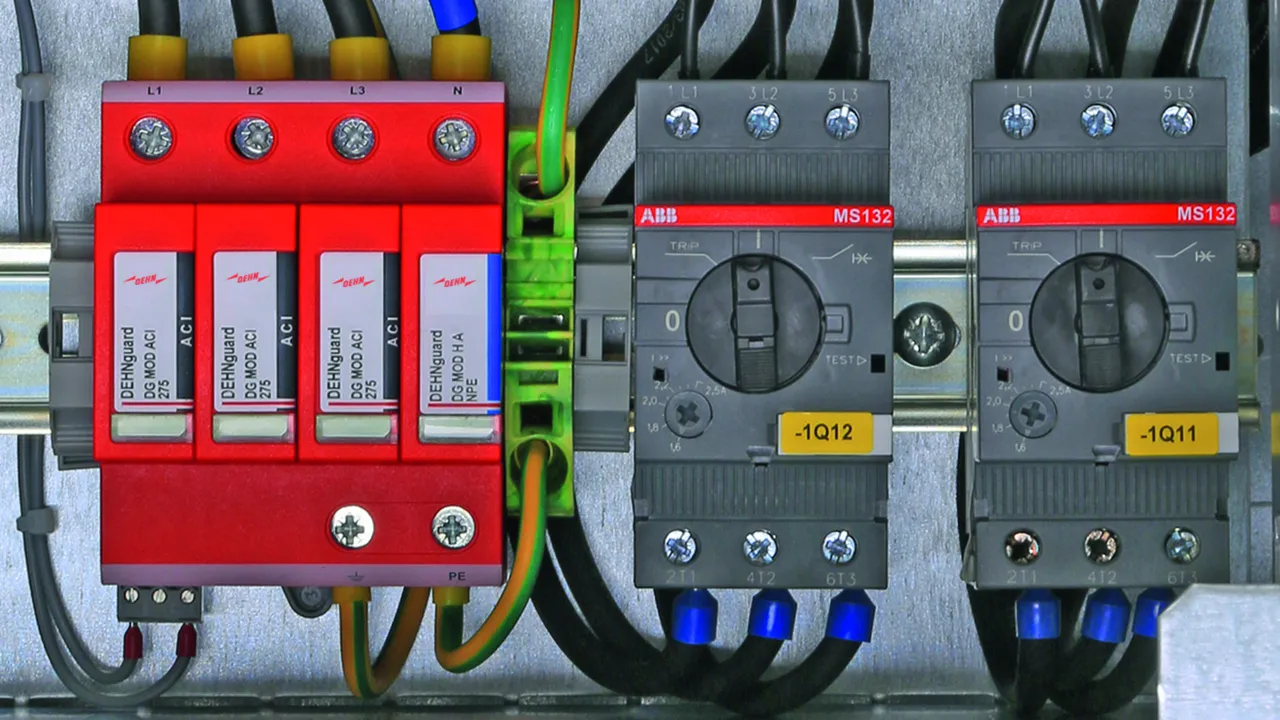

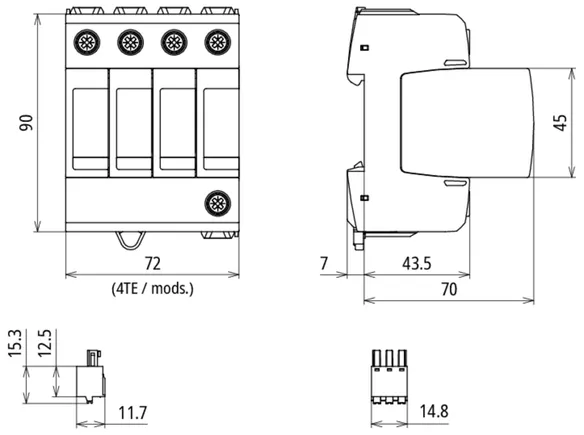

Overspændingsafleder med ACI-teknologi DEHNguard M TT ACI 275 FM
4-polet modulær, stikbar overspændingsafleder
med integreret ACI-kobling-/gnistgab
til 230/400 V TT-og TN-S-systemer, bredde 4 enheder
Med fjernmeldekontakt
Afleder Type 2 efter EN 61643-11
Højeste driftspænding: 275 V ac
Restspænding: <= 1,5 kV
Mærkeafledestødstrøm: 20 kA
Yderligere ekstern sikring ikke nødvendig
Energetisk koordination efter DIN EN 62305-4
Afleder i Red/Line-familien
Fejlvisning for afleder

fabrikat: DEHN
Type: DG M TT ACI 275 FM
artikelnr.: 952341
eller tilsvarende

Certificater

Tekniske data

Afleder efter EN 61643-11 / IEC 61643-11	Type 2 / klasse II
Max. driftsspænding AC [L-N] (U_C )	275 V (50 / 60 Hz)
Mærkeafledestødstrøm (8/20 µs) [L-N] (I_n )	20 kA
Restspænding [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Yderligere for-sikring	Ikke påkrævet
Midlertidig overspænding (TOV) [L-N] (U_T) – karakteristik	440 V / 120 min. – modstandsdygtig
Midlertidig overspænding (TOV) [N-PE] (U_T) – karakteristik	1200 V / 200 ms. – modstandsdygtig
Lækstrøm	ingen lækstrøm
Godkendelser	KEMA

Afleder efter EN 61643-11 / IEC 61643-11	Type 2 / klasse II
Energetisk koordinerbar med tilsluttet udstyr (≤ 10 m)	Type 2 + Type 3
Mærkespænding AC (U_N )	230 / 400 V (50 / 60 Hz)
Max. driftsspænding AC [L-N] (U_C )	275 V (50 / 60 Hz)
Max. driftsspænding AC [N-PE] (U_C )	255 V (50 / 60 Hz)
Mærkeafledestødstrøm (8/20 µs) [L-N] (I_n )	20 kA
Mærkeafledestødstrøm (8/20 µs) [N-PE] (I_n )	80 kA
Restspænding [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Restspænding [L-N]/[N-PE] ved 5 kA (U_P )	≤ 1,5 / ≤ 1,5 kV
Følgestrømsslukkeevne [N-PE] (I_fi )	100 A_eff
Reaktionstid [L-N] (t_A )	≤ 100 ns
Reaktionstid [N-PE] (t_A )	≤ 100 ns
Yderligere for-sikring	Ikke påkrævet
Kortslutningsbæreevne (I_SCCR )	25 kA_eff
Midlertidig overspænding (TOV) [L-N] (U_T) – karakteristik	440 V / 120 min. – modstandsdygtig
Midlertidig overspænding (TOV) [N-PE] (U_T) – karakteristik	1200 V / 200 ms. – modstandsdygtig
Lækstrøm	ingen lækstrøm
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Funktions-/fejlvisning	Grøn / rød
Antal porte	1
Tilslutningstværsnit (min.)	1,5 mm²massiv / fintrådet
Tilslutningstværsnit (max.)	35 mm²flertrådet / 25 mm²fintrådet
Montage på	35 mm DIN-skinne efter EN 60715
Kapslingsmateriale	Termoplast, rød, UL 94 V-0
Installationsområde	Indendørs
Kapslingsklasse	IP 20
Indbygningsmål	4 modul(er), DIN 43880
Godkendelser	KEMA
FM-kontakt / kontaktform	Skiftekontakt
Brydeevne AC	250 V / 0,5 A
Brydeevne DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Tilslutningstværsnit for fjernmeldeklemmer	Max. 1,5 mm²massiv / fintrådet

Produkt 952341 blev tilføjet til notesblok.

Gå til notesblok

Produkt 952341 blev lagt I kurven.

Gå til webshoppen

artikelnr. 952342 DG M TT ACI 385 FM

GTIN 4013364387850, CCT (EU): 85363030, Bruttovægt: 520.00 g, VPE: 1.00 Pakkestørrelse

billeder

Yderligere information

CAD filer

Overspændingsafleder med ACI-teknologi DEHNguard M TT ACI 385 FM
4-polet modulær, stikbar overspændingsafleder
med integreret ACI-kobling-/gnistgab
til 230/400 V TT- og TN-S-systemer, bredde 4 enheder
Med fjernmeldekontakt
Afleder Type 2 efter EN 61643-11
Højeste driftsspænding: 385 V ac
Restspænding: <= 1,5 kV
Mærkeafledestødstrøm: 20 kA
Yderligere ekstern sikring ikke nødvendig
Energetisk koordination efter DIN EN 62305-4
Afleder i Red/Line-familien
Fejlvisning for afleder

fabrikat: DEHN
Type: DG M TT ACI 385 FM
artikelnr.: 952342
eller tilsvarende

Certificater

Tekniske data

Afleder efter EN 61643-11 / IEC 61643-11	Type 2 / klasse II
Max. driftsspænding AC [L-N] (U_C )	385 V (50 / 60 Hz)
Mærkeafledestødstrøm (8/20 µs) [L-N] (I_n )	20 kA
Max. afledestødstrøm (8/20 µs) [L-N] (I_max )	40 kA
Max. afledestødstrøm (8/20 µs) [N-PE] (I_max )	120 kA
Restspænding [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Yderligere for-sikring	Ikke påkrævet
Midlertidig overspænding (TOV) [L-N] (U_T) – karakteristik	440 V / 120 min. – modstandsdygtig
Midlertidig overspænding (TOV) [N-PE] (U_T) – karakteristik	1200 V / 200 ms. – modstandsdygtig
Lækstrøm	ingen lækstrøm
Godkendelser	KEMA

Afleder efter EN 61643-11 / IEC 61643-11	Type 2 / klasse II
Energetisk koordinerbar med tilsluttet udstyr (≤ 10 m)	Type 2 + Type 3
Mærkespænding AC (U_N )	230 / 400 V (50 / 60 Hz)
Max. driftsspænding AC [L-N] (U_C )	385 V (50 / 60 Hz)
Max. driftsspænding AC [N-PE] (U_C )	255 V (50 / 60 Hz)
Mærkeafledestødstrøm (8/20 µs) [L-N] (I_n )	20 kA
Mærkeafledestødstrøm (8/20 µs) [N-PE] (I_n )	80 kA
Max. afledestødstrøm (8/20 µs) [L-N] (I_max )	40 kA
Max. afledestødstrøm (8/20 µs) [N-PE] (I_max )	120 kA
Restspænding [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Restspænding [L-N]/[N-PE] ved 5 kA (U_P )	≤ 1,5 / ≤ 1,5 kV
Følgestrømsslukkeevne [N-PE] (I_fi )	100 A_eff
Reaktionstid [L-N] (t_A )	≤ 100 ns
Reaktionstid [N-PE] (t_A )	≤ 100 ns
Yderligere for-sikring	Ikke påkrævet
Kortslutningsbæreevne (I_SCCR )	25 kA_eff
Midlertidig overspænding (TOV) [L-N] (U_T) – karakteristik	440 V / 120 min. – modstandsdygtig
Midlertidig overspænding (TOV) [N-PE] (U_T) – karakteristik	1200 V / 200 ms. – modstandsdygtig
Lækstrøm	ingen lækstrøm
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Funktions-/fejlvisning	Grøn / rød
Antal porte	1
Tilslutningstværsnit (min.)	1,5 mm²massiv / fintrådet
Tilslutningstværsnit (max.)	35 mm²flertrådet / 25 mm²fintrådet
Montage på	35 mm DIN-skinne efter EN 60715
Kapslingsmateriale	Termoplast, rød, UL 94 V-0
Installationsområde	Indendørs
Kapslingsklasse	IP 20
Indbygningsmål	4 modul(er), DIN 43880
Godkendelser	KEMA
FM-kontakt / kontaktform	Skiftekontakt
Brydeevne AC	250 V / 0,5 A
Brydeevne DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Tilslutningstværsnit for fjernmeldeklemmer	Max. 1,5 mm²massiv / fintrådet
Udvidede tekniske data:	---------------------------------
– Maksimal prospektiv kortslutningsstrøm	50 kA_eff

Produkt 952342 blev tilføjet til notesblok.

Gå til notesblok

Produkt 952342 blev lagt I kurven.

Gå til webshoppen

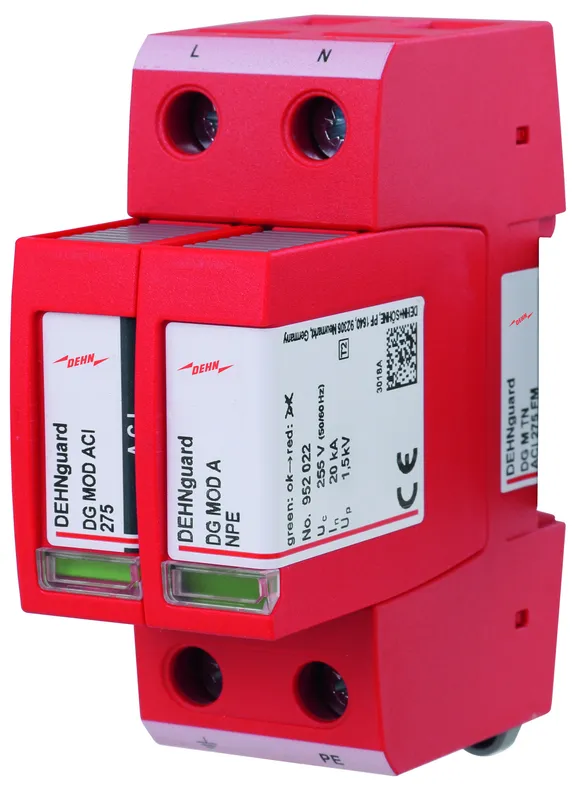

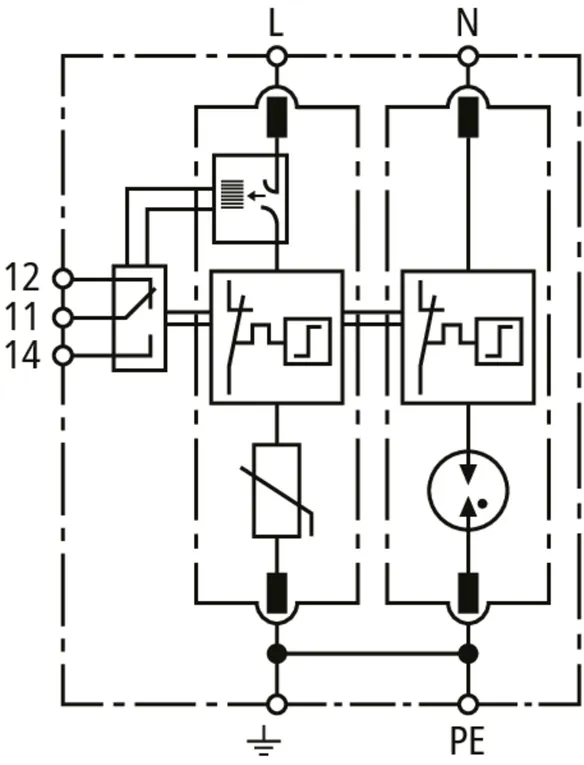

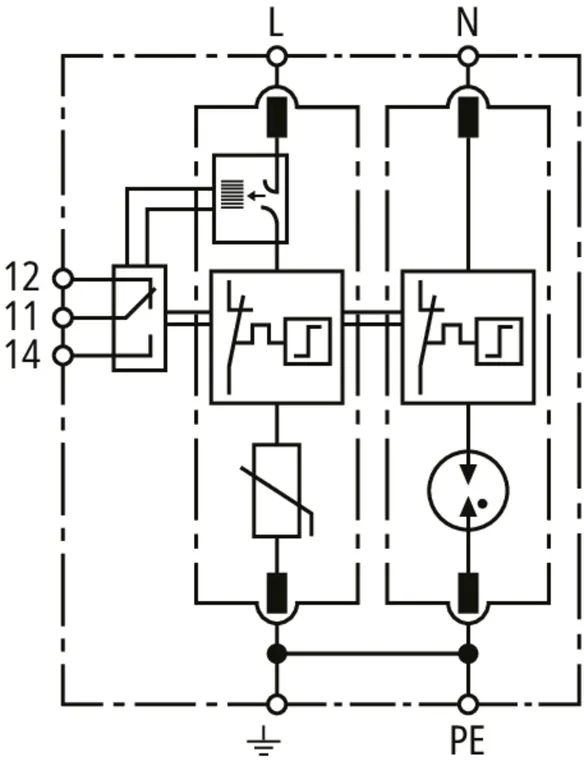

artikelnr. 952220 DG M TN ACI 275 FM

GTIN 4013364376656, CCT (EU): 85363030, Bruttovægt: 245.00 g, VPE: 1.00 Pakkestørrelse

forrige

billeder

Yderligere information

CAD filer

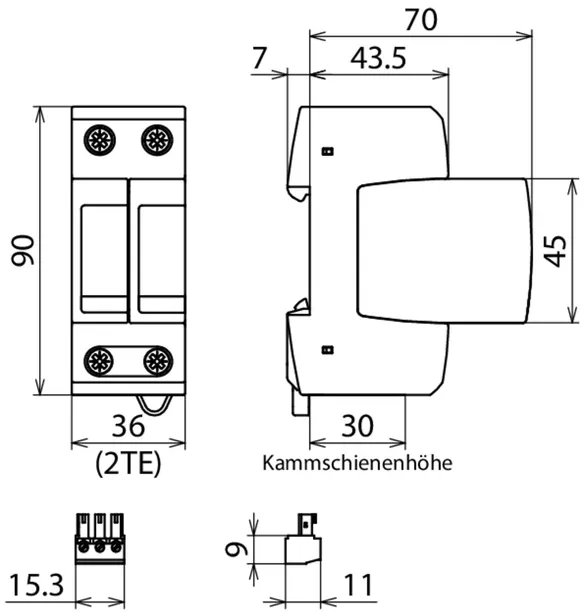

Overspændingsafleder med ACI-teknologi DEHNguard M TN ACI 275 FM
2-polet modulær, stikbar overspændingsafleder
med integreret ACI-switch/gnistgab
til enfasede 230 V TN-systemer, bredde 2 enheder
Med fjernmeldekontakt
Afleder Type 2 efter EN 61643-11
Højeste driftsspænding: 275 V ac
Restspænding: <= 1,5 kV
Mærkeafledestødstrøm: 20 kA
Yderligere ekstern sikring er ikke nødvendig
Energetisk koordination efter DIN EN 62305-4
Afleder i Red/Line-familien
Fejlvisning for afleder

fabrikat: DEHN
Type: DG M TN ACI 275 FM
artikelnr.: 952220
eller tilsvarende

Certificater

Tekniske data

Afleder efter EN 61643-11 / IEC 61643-11	Type 2 / klasse II
Max. driftsspænding AC [L-PE] (UC)	275 V (50 / 60 Hz)
Mærkeafledestødstrøm (8/20 µs) (I_n )	20 kA
Restspænding [L-PE]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Yderligere for-sikring	Ikke påkrævet
Midlertidig overspænding (TOV) (U_T) – karakteristik	440 V / 120 min. – modstandsdygtig
Lækstrøm	ingen lækstrøm
Godkendelser	KEMA

Afleder efter EN 61643-11 / IEC 61643-11	Type 2 / klasse II
Energetisk koordinerbar med tilsluttet udstyr (≤ 10 m)	Type 2 + Type 3
Mærkespænding AC (U_N )	230 V (50 / 60 Hz)
Max. driftsspænding AC [L-PE] (UC)	275 V (50 / 60 Hz)
Max. driftsspænding AC [N-PE] (U_C )	255 V (50 / 60 Hz)
Mærkeafledestødstrøm (8/20 µs) (I_n )	20 kA
Restspænding [L-PE]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Reaktionstid (t_A )	≤ 100 ns
Yderligere for-sikring	Ikke påkrævet
Kortslutningsbæreevne (I_SCCR )	25 kA_eff
Midlertidig overspænding (TOV) (U_T) – karakteristik	440 V / 120 min. – modstandsdygtig
Lækstrøm	ingen lækstrøm
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Funktions-/fejlvisning	Grøn / rød
Antal porte	1
Tilslutningstværsnit (min.)	1,5 mm²massiv / fintrådet
Tilslutningstværsnit (max.)	35 mm²flertrådet / 25 mm²fintrådet
Montage på	35 mm DIN-skinne efter EN 60715
Kapslingsmateriale	Termoplast, rød, UL 94 V-0
Installationsområde	Indendørs
Kapslingsklasse	IP 20
Indbygningsmål	2 modul(er), DIN 43880
Godkendelser	KEMA
FM-kontakt / kontaktform	Skiftekontakt
Brydeevne AC	250 V / 0,5 A
Brydeevne DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Tilslutningstværsnit for fjernmeldeklemmer	Max. 1,5 mm²massiv / fintrådet

Produkt 952220 blev tilføjet til notesblok.

Gå til notesblok

Produkt 952220 blev lagt I kurven.

Gå til webshoppen

artikelnr. 952121 DG M TT 2P ACI 275 FM

GTIN 4013364376663, CCT (EU): 85363030, Bruttovægt: 255.00 g, VPE: 1.00 Pakkestørrelse

forrige

billeder

Yderligere information

CAD filer

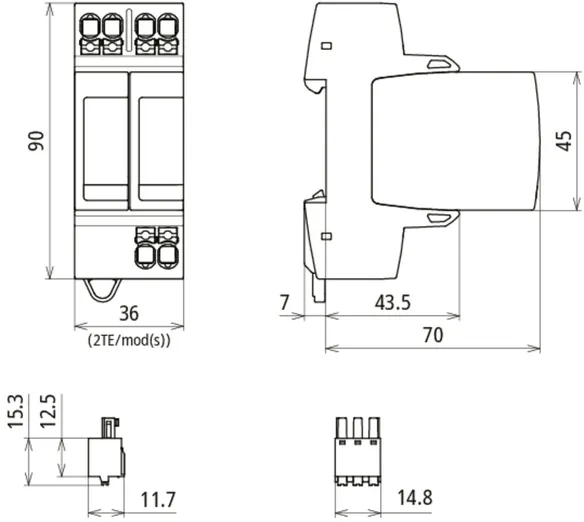

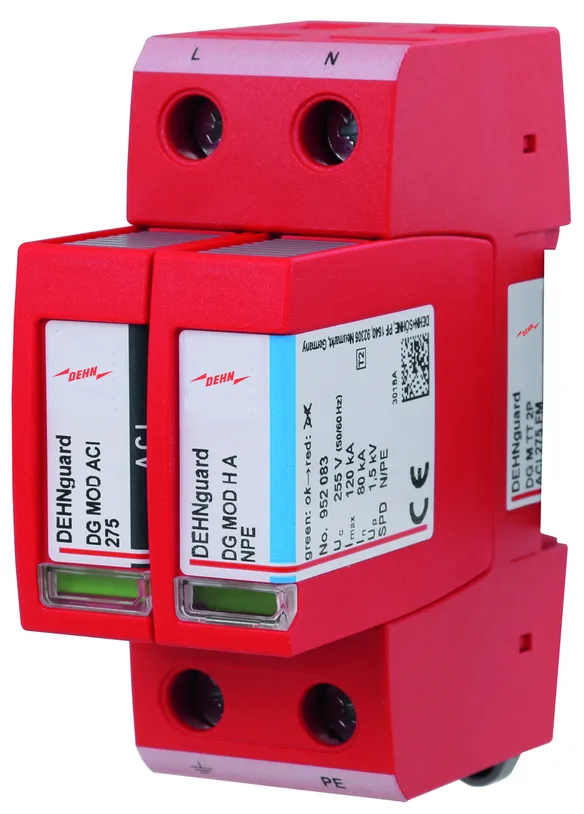

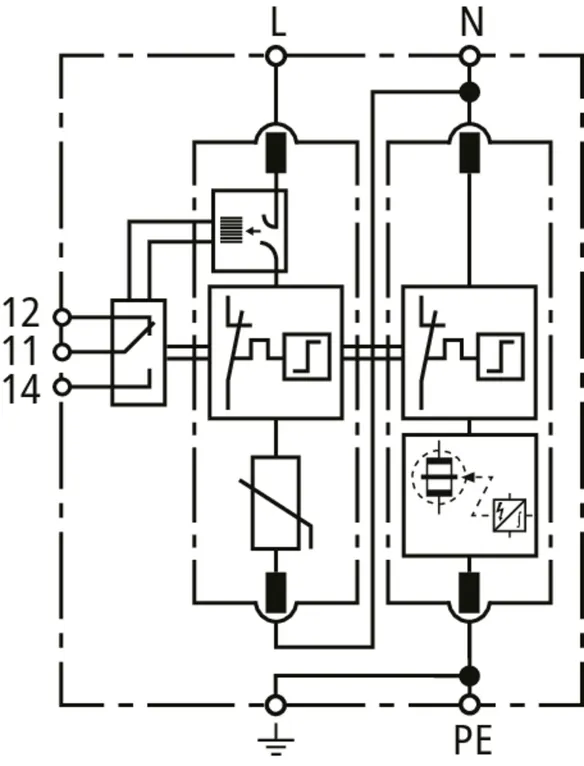

Overspændingsafleder med ACI-teknologi DEHNguard M TT 2P ACI 275 FM
2-polet modulær, stikbar overspændingsafleder
med integreret ACI-kobling-/gnistgab
for enfasede 230 V TT og TN-systemer, bredde 2 enheder
Med fjernmeldekontakt
Afleder Type 2 efter EN 61643-11
Højeste driftsspænding: 275 V ac
Restspænding: <= 1,5 kV
Mærkeafledestødstrøm: 20 kA
Yderligere ekstern sikring er ikke nødvendig
Energetisk koordination efter DIN EN 62305-4
Afleder i Red/Line-familien
Fejlvisning for afleder

fabrikat: DEHN
Type: DG M TT 2P ACI 275 FM
artikelnr.: 952121
eller tilsvarende

Certificater

Tekniske data

Afleder efter EN 61643-11 / IEC 61643-11	Type 2 / klasse II
Max. driftsspænding AC [L-N] (U_C )	275 V (50 / 60 Hz)
Mærkeafledestødstrøm (8/20 µs) [L-N] (I_n )	20 kA
Restspænding [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Yderligere for-sikring	Ikke påkrævet
Midlertidig overspænding (TOV) [L-N] (U_T) – karakteristik	440 V / 120 min. – modstandsdygtig
Midlertidig overspænding (TOV) [N-PE] (U_T) – karakteristik	1200 V / 200 ms. – modstandsdygtig
Lækstrøm	ingen lækstrøm
Godkendelser	KEMA

Afleder efter EN 61643-11 / IEC 61643-11	Type 2 / klasse II
Energetisk koordinerbar med tilsluttet udstyr (≤ 10 m)	Type 2 + Type 3
Mærkespænding AC (U_N )	230 V (50 / 60 Hz)
Max. driftsspænding AC [L-N] (U_C )	275 V (50 / 60 Hz)
Max. driftsspænding AC [N-PE] (U_C )	255 V (50 / 60 Hz)
Mærkeafledestødstrøm (8/20 µs) [L-N] (I_n )	20 kA
Mærkeafledestødstrøm (8/20 µs) [N-PE] (I_n )	80 kA
Restspænding [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Restspænding [L-N]/[N-PE] ved 5 kA (U_P )	≤ 1,5 / ≤ 1,5 kV
Følgestrømsslukkeevne [N-PE] (I_fi )	100 A_eff
Reaktionstid [L-N] (t_A )	≤ 100 ns
Reaktionstid [N-PE] (t_A )	≤ 100 ns
Yderligere for-sikring	Ikke påkrævet
Kortslutningsbæreevne (I_SCCR )	25 kA_eff
Midlertidig overspænding (TOV) [L-N] (U_T) – karakteristik	440 V / 120 min. – modstandsdygtig
Midlertidig overspænding (TOV) [N-PE] (U_T) – karakteristik	1200 V / 200 ms. – modstandsdygtig
Lækstrøm	ingen lækstrøm
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Funktions-/fejlvisning	Grøn / rød
Antal porte	1
Tilslutningstværsnit (min.)	1,5 mm²massiv / fintrådet
Tilslutningstværsnit (max.)	35 mm²flertrådet / 25 mm²fintrådet
Montage på	35 mm DIN-skinne efter EN 60715
Kapslingsmateriale	Termoplast, rød, UL 94 V-0
Installationsområde	Indendørs
Kapslingsklasse	IP 20
Indbygningsmål	2 modul(er), DIN 43880
Godkendelser	KEMA
FM-kontakt / kontaktform	Skiftekontakt
Brydeevne AC	250 V / 0,5 A
Brydeevne DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Tilslutningstværsnit for fjernmeldeklemmer	Max. 1,5 mm²massiv / fintrådet

Produkt 952121 blev tilføjet til notesblok.

Gå til notesblok

Produkt 952121 blev lagt I kurven.

Gå til webshoppen

artikelnr. 952122 DG M TT 2P ACI 385 FM

GTIN 4013364387867, CCT (EU): 85363030, Bruttovægt: 298.00 g, VPE: 1.00 Pakkestørrelse

billeder

Yderligere information

CAD filer

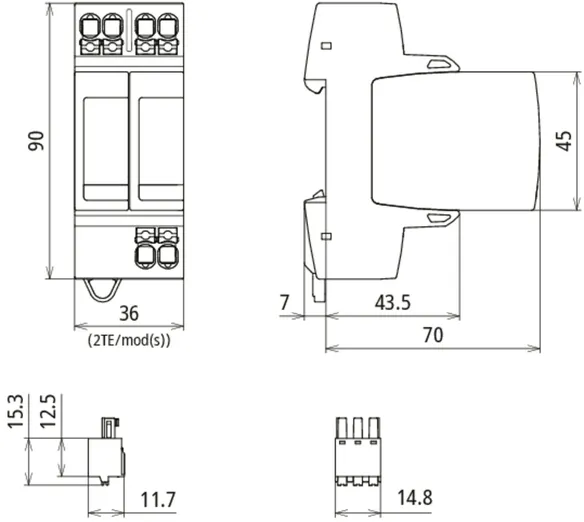

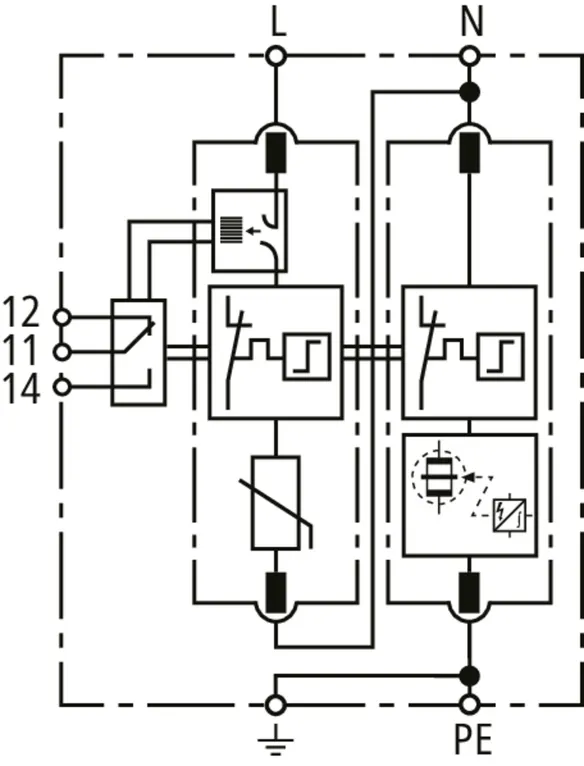

Overspændingsafleder med ACI-teknologi DEHNguard M TT 2P ACI 385 FM
2-polet modulær, stikbar overspændingsafleder
med integreret ACI-kobling-/gnistgab
For TT og TN-systemer, bredde 2 enheder
Med fjernmeldekontakt
Afleder Type 2 efter EN 61643-11
Højeste driftsspænding: 385 V ac
Restspænding: <= 1,5 kV
Mærkeafledestødstrøm: 20 kA
Yderligere ekstern sikring er ikke nødvendig
Energetisk koordination efter DIN EN 62305-4
Afleder i Red/Line-familien
Fejlvisning for afleder

fabrikat: DEHN
Type: DG M TT 2P ACI 385 FM
artikelnr.: 952122
eller tilsvarende

Certificater

Tekniske data

Afleder efter EN 61643-11 / IEC 61643-11	Type 2 / klasse II
Max. driftsspænding AC [L-N] (U_C )	385 V (50 / 60 Hz)
Mærkeafledestødstrøm (8/20 µs) [L-N] (I_n )	20 kA
Max. afledestødstrøm (8/20 µs) [L-N] (I_max )	40 kA
Max. afledestødstrøm (8/20 µs) [N-PE] (I_max )	120 kA
Restspænding [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Yderligere for-sikring	Ikke påkrævet
Midlertidig overspænding (TOV) [L-N] (U_T) – karakteristik	440 V / 120 min. – modstandsdygtig
Midlertidig overspænding (TOV) [N-PE] (U_T) – karakteristik	1200 V / 200 ms. – modstandsdygtig
Lækstrøm	ingen lækstrøm
Godkendelser	KEMA

Afleder efter EN 61643-11 / IEC 61643-11	Type 2 / klasse II
Energetisk koordinerbar med tilsluttet udstyr (≤ 10 m)	Type 2 + Type 3
Mærkespænding AC (U_N )	230 V (50 / 60 Hz)
Max. driftsspænding AC [L-N] (U_C )	385 V (50 / 60 Hz)
Max. driftsspænding AC [N-PE] (U_C )	255 V (50 / 60 Hz)
Mærkeafledestødstrøm (8/20 µs) [L-N] (I_n )	20 kA
Mærkeafledestødstrøm (8/20 µs) [N-PE] (I_n )	80 kA
Max. afledestødstrøm (8/20 µs) [L-N] (I_max )	40 kA
Max. afledestødstrøm (8/20 µs) [N-PE] (I_max )	120 kA
Restspænding [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Restspænding [L-N]/[N-PE] ved 5 kA (U_P )	≤ 1,5 / ≤ 1,5 kV
Følgestrømsslukkeevne [N-PE] (I_fi )	100 A_eff
Reaktionstid [L-N] (t_A )	≤ 100 ns
Reaktionstid [N-PE] (t_A )	≤ 100 ns
Yderligere for-sikring	Ikke påkrævet
Kortslutningsbæreevne (I_SCCR )	25 kA_eff
Midlertidig overspænding (TOV) [L-N] (U_T) – karakteristik	440 V / 120 min. – modstandsdygtig
Midlertidig overspænding (TOV) [N-PE] (U_T) – karakteristik	1200 V / 200 ms. – modstandsdygtig
Lækstrøm	ingen lækstrøm
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Funktions-/fejlvisning	Grøn / rød
Antal porte	1
Tilslutningstværsnit (min.)	1,5 mm²massiv / fintrådet
Tilslutningstværsnit (max.)	35 mm²flertrådet / 25 mm²fintrådet
Montage på	35 mm DIN-skinne efter EN 60715
Kapslingsmateriale	Termoplast, rød, UL 94 V-0
Installationsområde	Indendørs
Kapslingsklasse	IP 20
Indbygningsmål	2 modul(er), DIN 43880
Godkendelser	KEMA
FM-kontakt / kontaktform	Skiftekontakt
Brydeevne AC	250 V / 0,5 A
Brydeevne DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Tilslutningstværsnit for fjernmeldeklemmer	Max. 1,5 mm²massiv / fintrådet
Udvidede tekniske data:	---------------------------------
– Maksimal prospektiv kortslutningsstrøm	50 kA_eff

Produkt 952122 blev tilføjet til notesblok.

Gå til notesblok

Produkt 952122 blev lagt I kurven.

Gå til webshoppen

artikelnr. 952100 DG S ACI 275 FM

GTIN 4013364376526, CCT (EU): 85363030, Bruttovægt: 142.10 g, VPE: 1.00 Pakkestørrelse

forrige

billeder

Yderligere information

CAD filer

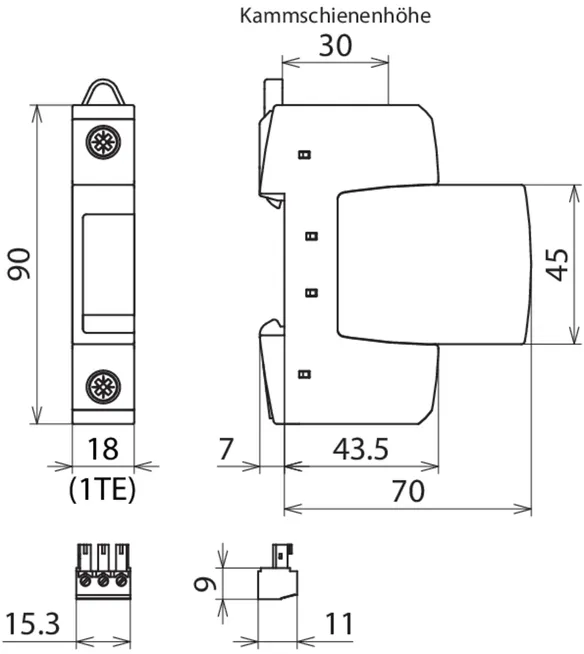

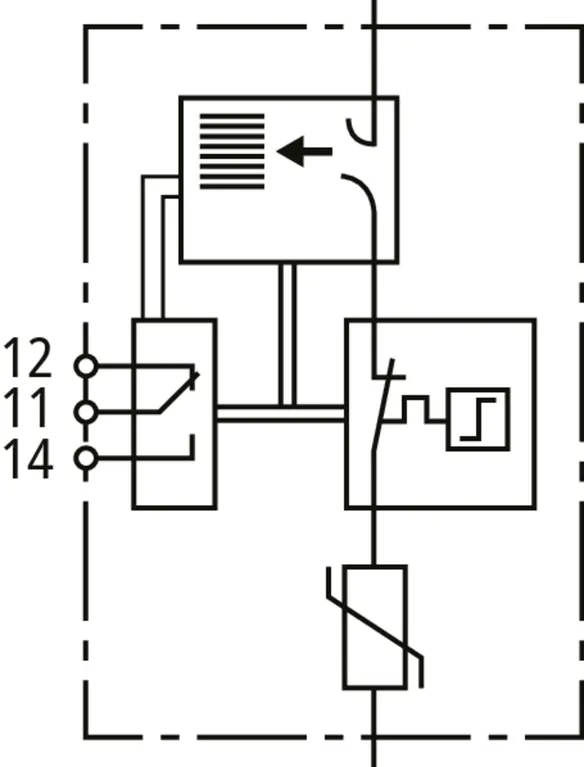

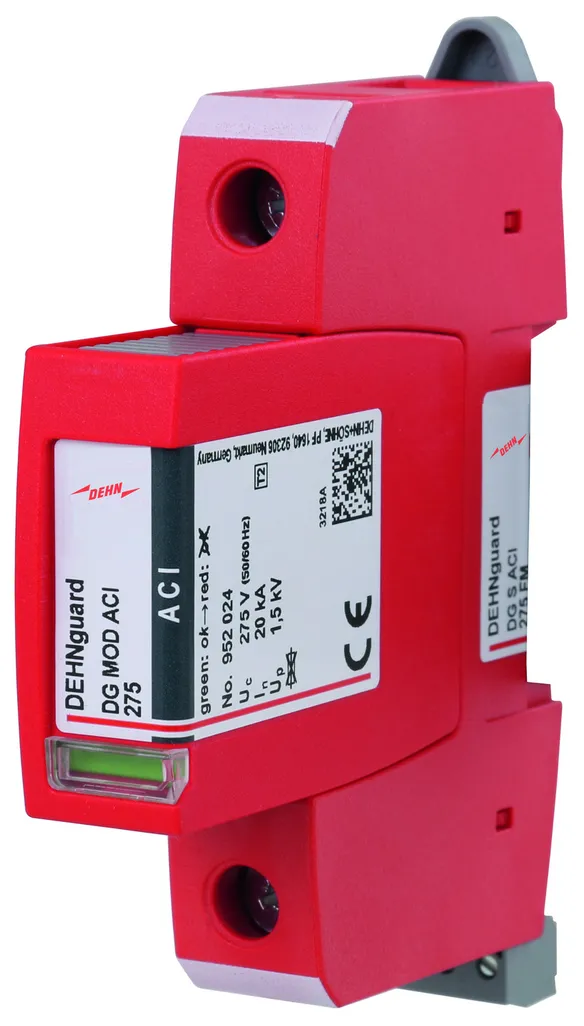

Overspændingsafleder med ACI-teknologi DEHNguard S ACI 275 FM
1-polet modulær, stikbar overspændingsafleder
med integreret ACI-kobling-/gnistgab, bredde 1 enhed
Med fjernmeldekontakt
Afleder Type 2 efter EN 61643-11
Højeste driftsspænding: 275 V ac
Restspænding: <= 1,5 kV
Mærkeafledestødstrøm: 20 kA
Yderligere ekstern sikring ikke nødvendig
Energetisk koordination efter DIN EN 62305-4
Afleder i Red/Line-familien
Fejlvisning for afleder

fabrikat: DEHN
Type: DG S ACI 275 FM
artikelnr.: 952100
eller tilsvarende

Certificater

Tekniske data

Afleder efter EN 61643-11 / IEC 61643-11	Type 2 / klasse II
Max. driftsspænding AC (U_C )	275 V (50 / 60 Hz)
Mærkeafledestødstrøm (8/20 µs) (I_n )	20 kA
Restspænding (U_P )	≤ 1,5 kV
Yderligere for-sikring	Ikke påkrævet
Midlertidig overspænding (TOV) (U_T) – karakteristik	440 V / 120 min. – modstandsdygtig
Lækstrøm	ingen lækstrøm
Godkendelser	KEMA

Afleder efter EN 61643-11 / IEC 61643-11	Type 2 / klasse II
Energetisk koordinerbar med tilsluttet udstyr (≤ 10 m)	Type 2 + Type 3
Mærkespænding AC (U_N )	230 V (50 / 60 Hz)
Max. driftsspænding AC (U_C )	275 V (50 / 60 Hz)
Mærkeafledestødstrøm (8/20 µs) (I_n )	20 kA
Restspænding (U_P )	≤ 1,5 kV
Restspænding ved 5 kA (U_P )	≤ 1,5 kV
Reaktionstid (t_A )	≤ 100 ns
Yderligere for-sikring	Ikke påkrævet
Kortslutningsbæreevne (I_SCCR )	25 kA_eff
Midlertidig overspænding (TOV) (U_T) – karakteristik	440 V / 120 min. – modstandsdygtig
Lækstrøm	ingen lækstrøm
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Funktions-/fejlvisning	Grøn / rød
Antal porte	1
Tilslutningstværsnit (min.)	1,5 mm²massiv / fintrådet
Tilslutningstværsnit (max.)	35 mm²flertrådet / 25 mm²fintrådet
Montage på	35 mm DIN-skinne efter EN 60715
Kapslingsmateriale	Termoplast, rød, UL 94 V-0
Installationsområde	Indendørs
Kapslingsklasse	IP 20
Indbygningsmål	1 modul(er), DIN 43880
Godkendelser	KEMA
FM-kontakt / kontaktform	Skiftekontakt
Brydeevne AC	250 V / 0,5 A
Brydeevne DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Tilslutningstværsnit for fjernmeldeklemmer	Max. 1,5 mm²massiv / fintrådet

Produkt 952100 blev tilføjet til notesblok.

Gå til notesblok

Produkt 952100 blev lagt I kurven.

Gå til webshoppen

artikelnr. 952113 DG S ACI 385 FM

GTIN 4013364387874, CCT (EU): 85363030, Bruttovægt: 158.00 g, VPE: 1.00 Pakkestørrelse

billeder

Yderligere information

CAD filer

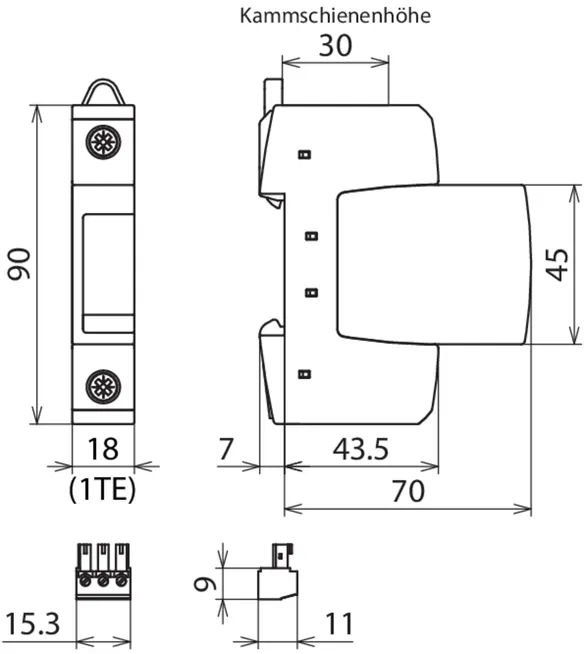

Overspændingsafleder med ACI-teknologi DEHNguard S ACI 275 FM
1-polet modulær, stikbar overspændingsafleder
med integreret ACI-kobling-/gnistgab, bredde 1TE
Med fjernmeldekontakt
Afleder Type 2 efter EN 61643-11
Højeste driftsspænding: 275 V ac
Restspænding: <= 1,5 kV
Mærkeafledestødstrøm: 20 kA
Yderligere ekstern sikring er ikke nødvendig
Energetisk koordination efter DIN EN 62305-4
Afleder i Red/Line-familien
Fejlvisning for afleder

fabrikat: DEHN
Type: DG S ACI 385 FM
artikelnr.: 952113
eller tilsvarende

Certificater

Tekniske data

Afleder efter EN 61643-11 / IEC 61643-11	Type 2 / klasse II
Max. driftsspænding AC (U_C )	385 V (50 / 60 Hz)
Mærkeafledestødstrøm (8/20 µs) (I_n )	20 kA
Max. afledestødstrøm (8/20 µs) (I_max )	40 kA
Restspænding (U_P )	≤ 1,5 kV
Yderligere for-sikring	Ikke påkrævet
Midlertidig overspænding (TOV) (U_T) – karakteristik	440 V / 120 min. – modstandsdygtig
Lækstrøm	ingen lækstrøm
Godkendelser	KEMA

Afleder efter EN 61643-11 / IEC 61643-11	Type 2 / klasse II
Energetisk koordinerbar med tilsluttet udstyr (≤ 10 m)	Type 2 + Type 3
Mærkespænding AC (U_N )	230 V (50 / 60 Hz)
Max. driftsspænding AC (U_C )	385 V (50 / 60 Hz)
Mærkeafledestødstrøm (8/20 µs) (I_n )	20 kA
Max. afledestødstrøm (8/20 µs) (I_max )	40 kA
Restspænding (U_P )	≤ 1,5 kV
Restspænding ved 5 kA (U_P )	≤ 1,5 kV
Reaktionstid (t_A )	≤ 100 ns
Yderligere for-sikring	Ikke påkrævet
Kortslutningsbæreevne (I_SCCR )	25 kA_eff
Midlertidig overspænding (TOV) (U_T) – karakteristik	440 V / 120 min. – modstandsdygtig
Lækstrøm	ingen lækstrøm
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Funktions-/fejlvisning	Grøn / rød
Antal porte	1
Tilslutningstværsnit (min.)	1,5 mm²massiv / fintrådet
Tilslutningstværsnit (max.)	35 mm²flertrådet / 25 mm²fintrådet
Montage på	35 mm DIN-skinne efter EN 60715
Kapslingsmateriale	Termoplast, rød, UL 94 V-0
Installationsområde	Indendørs
Kapslingsklasse	IP 20
Indbygningsmål	1 modul(er), DIN 43880
Godkendelser	KEMA
FM-kontakt / kontaktform	Skiftekontakt
Brydeevne AC	250 V / 0,5 A
Brydeevne DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Tilslutningstværsnit for fjernmeldeklemmer	Max. 1,5 mm²massiv / fintrådet
Udvidede tekniske data:	---------------------------------
– Maksimal prospektiv kortslutningsstrøm	50 kA_eff

Produkt 952113 blev tilføjet til notesblok.

Gå til notesblok

Produkt 952113 blev lagt I kurven.

Gå til webshoppen

DEHNguard modular med ACI

DEHNguard MP TNC ACI 275 FM

artikelnr. 942330 DG MP TNC ACI 275 FM

Du er ikke autoriseret til at downloade 942XXX_DG_MP_TNC_ACI_XXX_FM.stp

Du er ikke autoriseret til at downloade 942XXX_DG_MP_TNC_ACI_XXX_FM.igs

Du er ikke autoriseret til at downloade 942XXX_DG_MP_TNC_ACI_XXX_FM.jt

Du er ikke autoriseret til at downloade 942XXX_DG_MP_TNC_ACI_XXX_FM.dwg

Du er ikke autoriseret til at downloade 942XXX_DG_MP_TNC_ACI_XXX_FM_m_D.dxf

Produkt 942330 blev tilføjet til notesblok.

Produkt 942330 blev lagt I kurven.

DEHNguard MP TNS ACI ... FM

artikelnr. 942440 DG MP TNS ACI 275 FM

Du er ikke autoriseret til at downloade 942440.stp

Du er ikke autoriseret til at downloade 942440.igs

Du er ikke autoriseret til at downloade 942440.jt

Du er ikke autoriseret til at downloade 942440.dwg

Du er ikke autoriseret til at downloade 942341_942440m.dxf

Produkt 942440 blev tilføjet til notesblok.

Produkt 942440 blev lagt I kurven.

DEHNguard MP TT ACI ... FM

artikelnr. 942341 DG MP TT ACI 275 FM

Du er ikke autoriseret til at downloade 942440.stp

Du er ikke autoriseret til at downloade 942440.igs

Du er ikke autoriseret til at downloade 942440.jt

Du er ikke autoriseret til at downloade 942440.dwg

Du er ikke autoriseret til at downloade 942341_942440m.dxf

Produkt 942341 blev tilføjet til notesblok.

Produkt 942341 blev lagt I kurven.

artikelnr. 942342 DG MP TT ACI 385 FM

Du er ikke autoriseret til at downloade 942440.stp

Du er ikke autoriseret til at downloade 942440.igs

Du er ikke autoriseret til at downloade 942440.jt

Du er ikke autoriseret til at downloade 942440.dwg

Du er ikke autoriseret til at downloade 942341_942440m.dxf

Produkt 942342 blev tilføjet til notesblok.

Produkt 942342 blev lagt I kurven.

DEHNguard MP TN ACI 275 FM

artikelnr. 942220 DG MP TN ACI 275 FM

Du er ikke autoriseret til at downloade 942XXX_DG_MP_TT_TN_XXX_ACI_XXX_FM.stp

Du er ikke autoriseret til at downloade 942XXX_DG_MP_TT_TN_XXX_ACI_XXX_FM.igs

Du er ikke autoriseret til at downloade 942XXX_DG_MP_TT_TN_XXX_ACI_XXX_FM.jt

Du er ikke autoriseret til at downloade 942XXX_DG_MP_TT_TN_XXX_ACI_XXX_FM.dwg

Du er ikke autoriseret til at downloade 942XXX_DG_MP_TT_TN_XXX_ACI_XXX_FM_m_D.dxf

Produkt 942220 blev tilføjet til notesblok.

Produkt 942220 blev lagt I kurven.

DEHNguard MP TT 2P ACI ... FM

artikelnr. 942121 DG MP TT 2P ACI 275 FM

Du er ikke autoriseret til at downloade 942XXX_DG_MP_TT_TN_XXX_ACI_XXX_FM.stp

Du er ikke autoriseret til at downloade 942XXX_DG_MP_TT_TN_XXX_ACI_XXX_FM.igs

Du er ikke autoriseret til at downloade 942XXX_DG_MP_TT_TN_XXX_ACI_XXX_FM.jt

Du er ikke autoriseret til at downloade 942XXX_DG_MP_TT_TN_XXX_ACI_XXX_FM.dwg

Du er ikke autoriseret til at downloade 942XXX_DG_MP_TT_TN_XXX_ACI_XXX_FM_m_D.dxf

Produkt 942121 blev tilføjet til notesblok.

Produkt 942121 blev lagt I kurven.

artikelnr. 942122 DG MP TT 2P ACI 385 FM

Du er ikke autoriseret til at downloade 942XXX_DG_MP_TT_TN_XXX_ACI_XXX_FM.stp

Du er ikke autoriseret til at downloade 942XXX_DG_MP_TT_TN_XXX_ACI_XXX_FM.igs

Du er ikke autoriseret til at downloade 942XXX_DG_MP_TT_TN_XXX_ACI_XXX_FM.jt

Du er ikke autoriseret til at downloade 942XXX_DG_MP_TT_TN_XXX_ACI_XXX_FM.dwg

Du er ikke autoriseret til at downloade 942XXX_DG_MP_TT_TN_XXX_ACI_XXX_FM_m_D.dxf

Produkt 942122 blev tilføjet til notesblok.

Produkt 942122 blev lagt I kurven.

DEHNguard M TNC ACI 275 FM

artikelnr. 952330 DG M TNC ACI 275 FM

Du er ikke autoriseret til at downloade 952330.stp

Du er ikke autoriseret til at downloade 952330.igs

Du er ikke autoriseret til at downloade 952330.jt

Du er ikke autoriseret til at downloade 952330.dwg

Du er ikke autoriseret til at downloade 952330m_E.dxf

Du er ikke autoriseret til at downloade DEHN.952330.wspak

Du er ikke autoriseret til at downloade DEHN.952330.edz

Produkt 952330 blev tilføjet til notesblok.

Produkt 952330 blev lagt I kurven.

DEHNguard M TNS ACI 275 FM

artikelnr. 952440 DG M TNS ACI 275 FM

Du er ikke autoriseret til at downloade 952341+440.stp

Du er ikke autoriseret til at downloade 952341+440.igs

Du er ikke autoriseret til at downloade 952341+440.jt

Du er ikke autoriseret til at downloade 952341+440.dwg

Du er ikke autoriseret til at downloade 952341+440m_E.dxf
