DEHNguard SE CI med indbygget for-sikring

Integreret aflederbackupsikring i beskyttelsesmodulet
brug ved højere, nominelle spændinger
Energetisk koordineret med andre afledere i Red/Line-serien
Høj afledeevne
Høj sikkerhed på grund af aflederovervågning med "Termodynamisk Kontrol"
Beskyttelsesmoduler skiftes let uden værktøj med modullåsesystem med moduludløserknap
Vibrations- og stødtestet iht. EN 60068-2

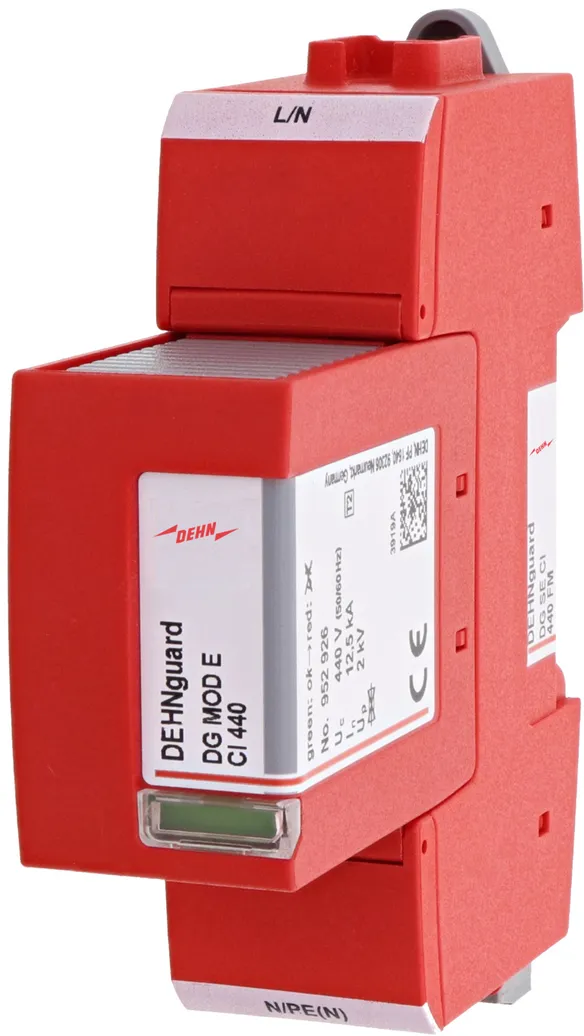

DEHNguard SE CI 440 FM

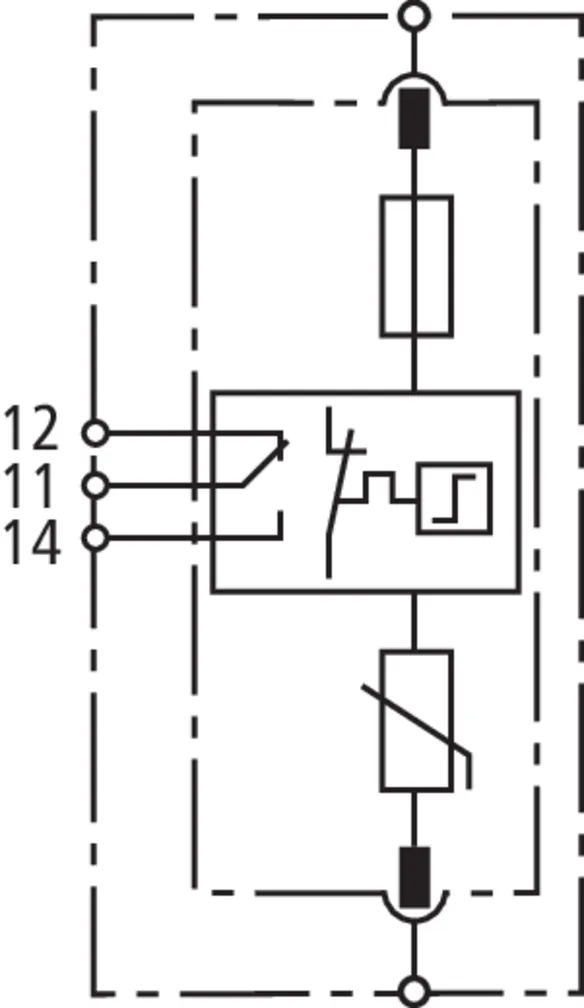

1-polet og modulær overspændingsafleder bestående af basisdel og stikbart beskyttelsesmodul; med integreret for-sikring og fjernmeldekontakt til fjernovervågning (potentialfri skiftekontakt).

1 produkt

artikelnr. 952920 DG SE CI 440 FM

GTIN 4013364322622, CCT (EU): 85363030, Bruttovægt: 178.00 g, VPE: 1.00 Pakkestørrelse

billeder

Yderligere information

CAD filer

Overspændingsafleder DEHNguard SE CI 440 FM
Enpolet, modulær, stikbar overspændingsafleder
med integreret backupsikring, bredde 1,5TE
med fjernmeldekontakt
afleder type 2 iht. EN 61643-11
mekanisk fejlvisning for afleder og integreret sikring
Maks. driftsspænding 440 V AC
Beskyttelsesniveau: <= 2 kV
Nominel afledningsstrøm 12,5 kA
Anvendes uden backupsikring i anlæg med en
kortslutningsstrøm på maks. 25 kAeff
Energetisk koordination iht. DIN EN 62305-4
Afleder i Red/Line-serien

fabrikat: DEHN
Type: DG SE CI 440 FM
artikelnr.: 952920
eller tilsvarende

Certificater

Tekniske data

Afleder efter EN 61643-11 / IEC 61643-11	Type 2 / klasse II
Max. driftsspænding AC (U_C )	440 V (50 / 60 Hz)
Mærkeafledestødstrøm (8/20 µs) (I_n )	12,5 kA
Restspænding (U_P )	≤ 2 kV
Max. overstrømsbeskyttelse på netsiden	Ikke påkrævet
FM-kontakt / kontaktform	Skiftekontakt

Afleder efter EN 61643-11 / IEC 61643-11	Type 2 / klasse II
Energetisk koordinerbar med tilsluttet udstyr (≤ 10 m)	Type 2 + Type 3
Mærkespænding AC (U_N )	400 V (50 / 60 Hz)
Max. driftsspænding AC (U_C )	440 V (50 / 60 Hz)
Mærkeafledestødstrøm (8/20 µs) (I_n )	12,5 kA
Restspænding (U_P )	≤ 2 kV
Reaktionstid (t_A )	≤ 25 ns
Max. overstrømsbeskyttelse på netsiden	Ikke påkrævet
Afbrydeevne for den interne kortslutningsbeskyttelse	25 kA
Kortslutningsbæreevne (I_SCCR )	25 kA_eff
Midlertidig overspænding (TOV) (U_T) – karakteristik	580 V / 5 sek. – modstandsdygtig
Midlertidig overspænding (TOV) (U_T) – karakteristik	765 V / 120 min. – sikker udkobling
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Funktions-/fejlvisning	Grøn / rød
Antal porte	1
Tilslutningstværsnit (min.)	1,5 mm²massiv/ fintrådet
Tilslutningstværsnit (max.)	35 mm²flertrådet / 25 mm²fintrådet
Montage på	35 mm DIN-skinne efter EN 60715
Kapslingsmateriale	Termoplast, rød, UL 94 V-0
Installationsområde	Indendørs
Kapslingsklasse	IP 20

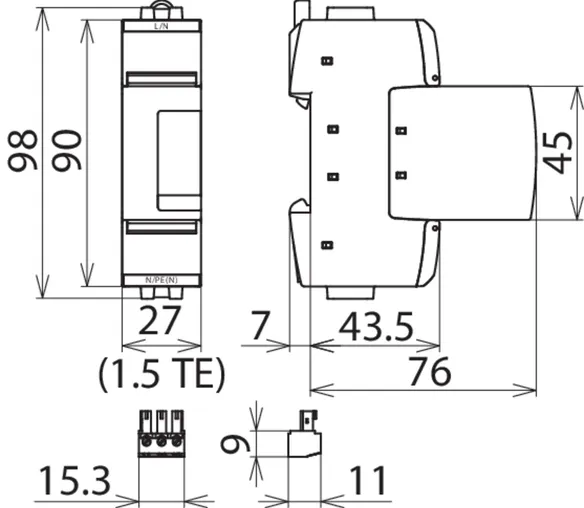

Indbygningsmål	1,5 modul(er), DIN 43880
Godkendelser	KEMA
FM-kontakt / kontaktform	Skiftekontakt
Brydeevne AC	250 V / 0,5 A
Brydeevne DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Tilslutningstværsnit for FM-klemme	max. 1,5 mm²massiv / fintrådet

Produkt 952920 blev tilføjet til notesblok.

Gå til notesblok

Produkt 952920 blev lagt I kurven.

Gå til webshoppen

DEHNguard SE CI WE 440 FM

1-polet og modulær overspændingsafleder bestående af basisdel og stikbart beskyttelsesmodul; med integreret for-sikring og fjernmeldekontakt til fjernovervågning (potentialfri skiftekontakt).

1 produkt

artikelnr. 952923 DG SE CI WE 440 FM

GTIN 4013364322639, CCT (EU): 85363030, Bruttovægt: 184.00 g, VPE: 1.00 Pakkestørrelse

billeder

Yderligere information

CAD filer

Overspændingsafleder DEHNguard SE CI WE 440 FM
Enpolet, modulær, stikbar overspændingsafleder
med integreret backupsikring, bredde 1,5TE
med fjernmeldekontakt
afleder type 2 iht. EN 61643-11
mekanisk fejlvisning for afleder og integreret sikring
Maks. driftsspænding 440 V AC
Nominel Varistor-spænding: 750 V AC
Beskyttelsesniveau: <= 3 kV
Nominel afledningsstrøm 12,5 kA
Anvendes uden backupsikring i anlæg med en
kortslutningsstrøm på maks. 25 kAeff
Energetisk koordination iht. DIN EN 62305-4
Afleder i Red/Line-serien

fabrikat: DEHN
Type: DG SE CI WE 440 FM
artikelnr.: 952923
eller tilsvarende

Certificater

Tekniske data

Afleder efter EN 61643-11 / IEC 61643-11	Type 2 / klasse II
Max. driftsspænding AC (U_C )	440 V (50 / 60 Hz)
Varistorspænding AC (U_mov )	750 V
Mærkeafledestødstrøm (8/20 µs) (I_n )	12,5 kA
Restspænding (U_P )	≤ 3 kV
Max. overstrømsbeskyttelse på netsiden	Ikke påkrævet
FM-kontakt / kontaktform	Skiftekontakt

Afleder efter EN 61643-11 / IEC 61643-11	Type 2 / klasse II
Energetisk koordinerbar med tilsluttet udstyr (≤ 10 m)	Type 2 + Type 3
Mærkespænding AC (U_N )	400 V (50 / 60 Hz)
Max. driftsspænding AC (U_C )	440 V (50 / 60 Hz)
Varistorspænding AC (U_mov )	750 V
Mærkeafledestødstrøm (8/20 µs) (I_n )	12,5 kA
Restspænding (U_P )	≤ 3 kV
Reaktionstid (t_A )	≤ 25 ns
Max. overstrømsbeskyttelse på netsiden	Ikke påkrævet
Afbrydeevne for den interne kortslutningsbeskyttelse	25 kA
Kortslutningsbæreevne (I_SCCR )	25 kA_eff
Midlertidig overspænding (TOV) (U_T) – karakteristik	580 V / 5 sek. – modstandsdygtig
Midlertidig overspænding (TOV) (U_T) – karakteristik	765 V / 120 min. – modstandsdygtig
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Funktions-/fejlvisning	Grøn / rød
Antal porte	1
Tilslutningstværsnit (min.)	1,5 mm²massiv / fintrådet
Tilslutningstværsnit (max.)	35 mm²flertrådet / 25 mm²fintrådet
Montage på	35 mm DIN-skinne efter EN 60715
Kapslingsmateriale	Termoplast, rød, UL 94 V-0
Installationsområde	Indendørs
Kapslingsklasse	IP 20
Indbygningsmål	1,5 modul(er), DIN 43880
Godkendelser	KEMA
FM-kontakt / kontaktform	Skiftekontakt
Brydeevne AC	250 V / 0,5 A
Brydeevne DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Tilslutningstværsnit for FM-klemme	max. 1,5 mm²massiv / fintrådet
