EXFS 100 / EXFS 100 KU

Til indirekte jording og udligning imellem adskilte jordingsanlæg ved lynpåvirkninger
Til lynbeskyttelses-potentialudligning efter EN / IEC 62305 i farlige områder

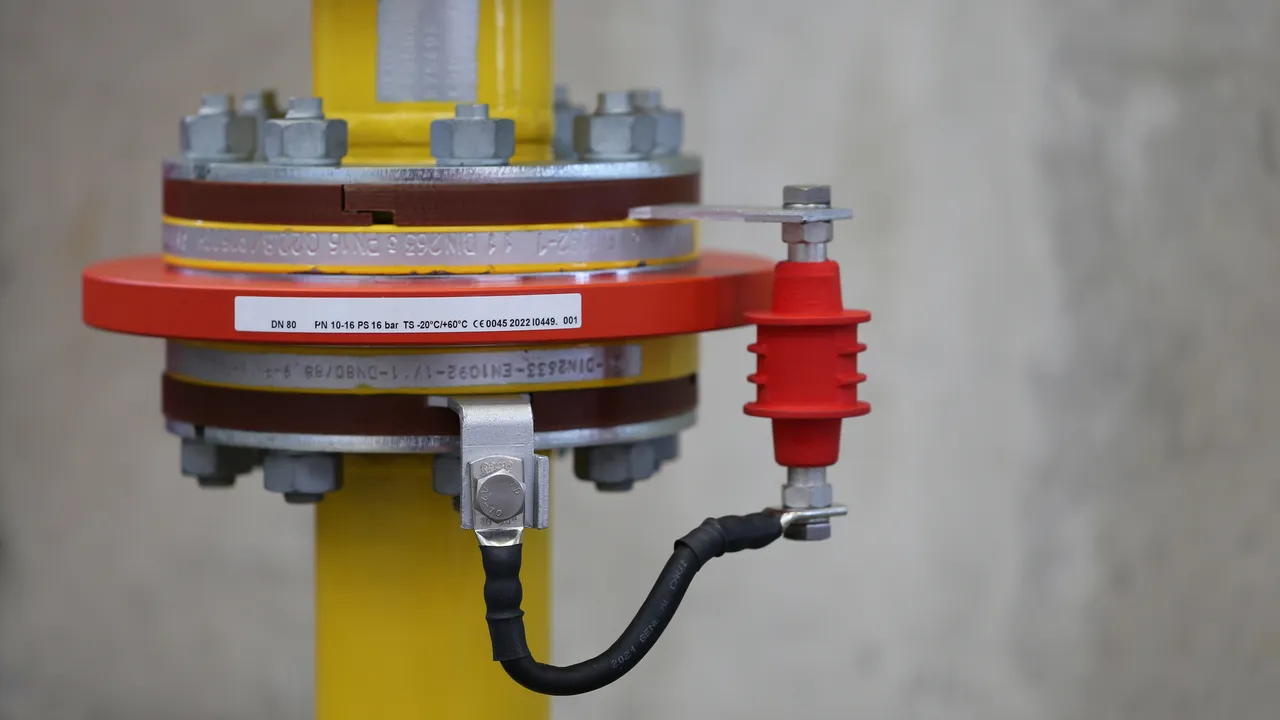

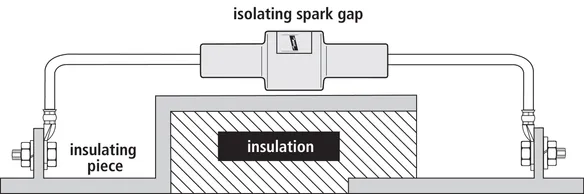

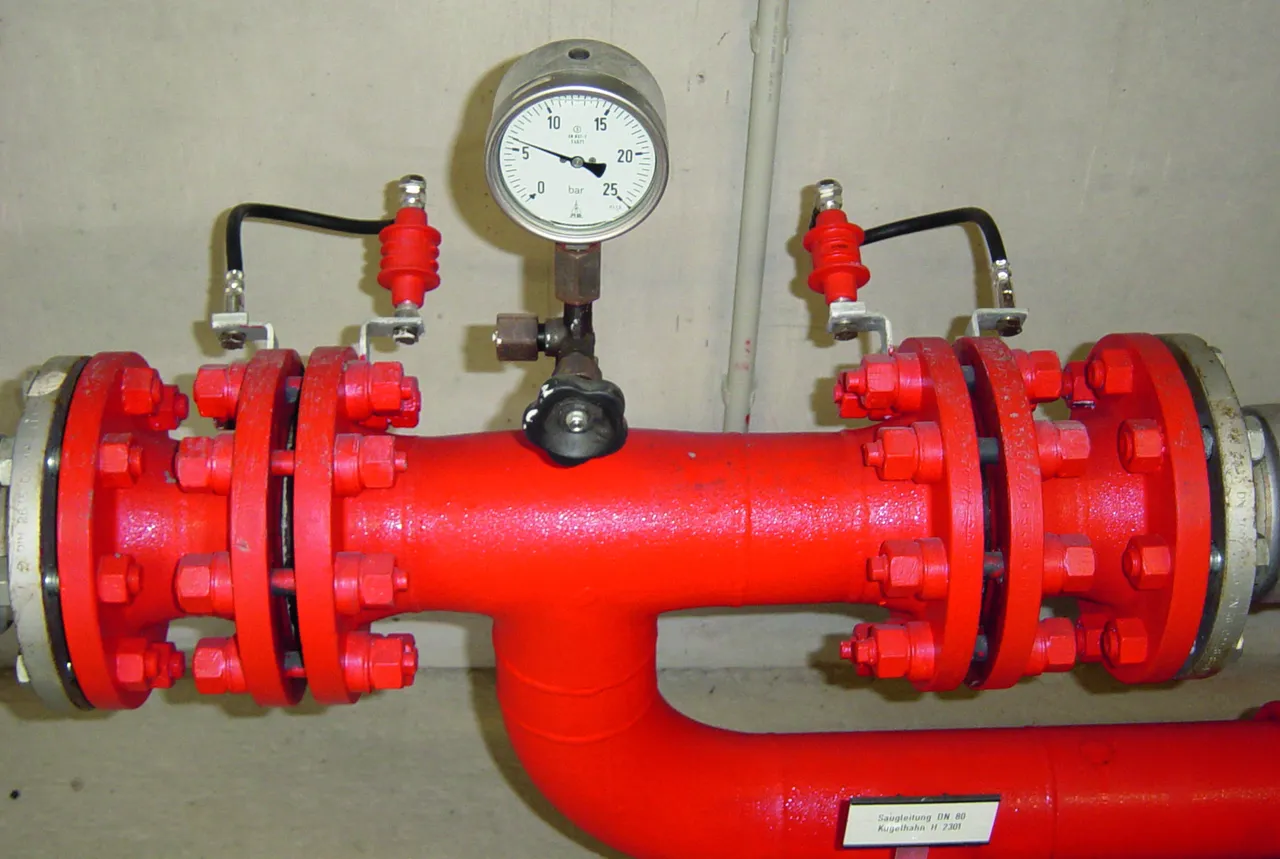

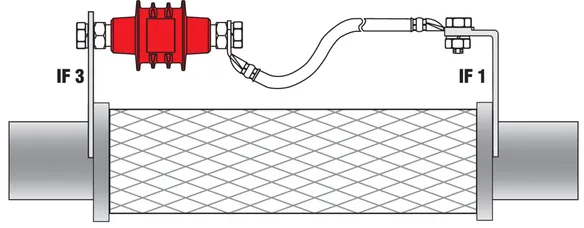

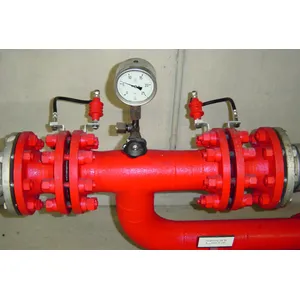

Til udligning over f.eks. isolerende flanger i katodisk beskyttede rørnet
Til sikker installation i Ex-zone 1 (gas) el. eks. zone 21 (støv)
Ekstremt lav tændspænding
Esktremt høj AC-ledeevne
Godkendt efter ATEX-direktiv 2014/34/EU, IECEx, UL og Inmetro

Details

EXFS 100

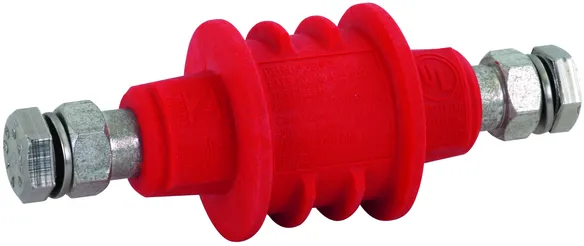

Skillegnistgab til brug i Ex-områder med kunststofkappe og M10-gevindbøsning.

1 produkt

artikelnr. 923100 EXFS 100

GTIN 4013364108325, CCT (EU): 85369010, Bruttovægt: 308.80 g, VPE: 1.00 Pakkestørrelse

forrige

billeder

Yderligere information

CAD filer

Ex-skillegnistgab EXFS 100
Ex-skillegnistgab EXFS 100 iht.
IEC 62561-3:2011 (81/387/CDV) / EN 62561-3
til lynbeskyttelses-potentialudligningen iht.
DIN VDE 0185-305-3, specielt til brug i
eksplosionsfarlige områder op til zone 1 eller 21.
IECEx / ATEX-certificeret (2014/34/EU)
Ex-mærkning iht.
IEC / EN 60079: Gas II 2G Ex d IIC T6
IEC / EN 61241: Støv II 2D Ex tD A21 IP67 T 80 °C
Lynimpulsstrøm (10/350): 100 kA
Lynstrømsklasse iht. IEC 62561-3:2011
(81/387/CDV) / EN 50 164-3: H
Nominel afledestødstrøm (8/20): 100 kA
Nominel aktiveringsstødspænding:<= 1,25 kV
Driftsfrekvent tændspænding (50 Hz): <= 0,5 kV
Nominel driftsholdespænding (50 Hz): <= 250 V
Nominel afledestrøm (50 Hz): 500 A/0,2 sek. (Tu <= 45 °C)
Beskyttelsesklasse: IP67
Tilslutningshus: i begge sider
Tilslutningsskrue M10 x 25 og fjederskive

fabrikat: DEHN
Type: EXFS 100
artikelnr.: 923100
eller tilsvarende

Certificater

Tekniske data

Skillegnistgab efter EN 62561-3 / IEC 62561-3	Ja
Lynstødstrøm (10/350 µs) (I_imp )	100 kA
Lynstrømsklasse	H
Nominel tændspænding (U_{r imp} )	≤ 1,25 kV
Kapslingsklasse	IP 67
Godkendelser	UL, Inmetro

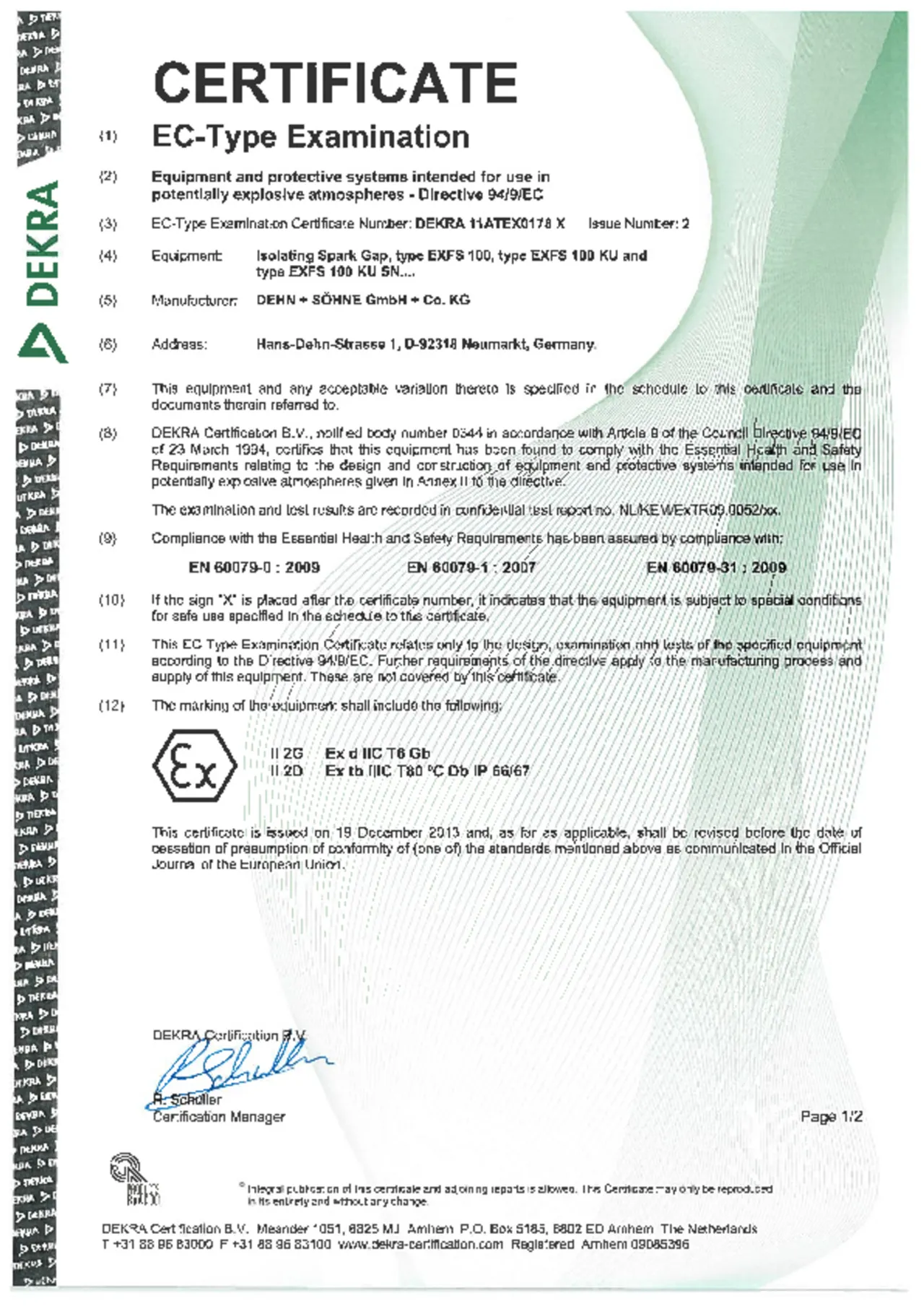

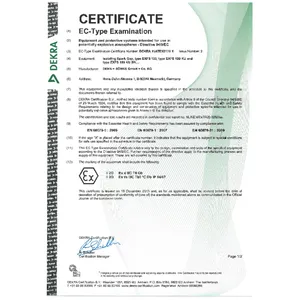

ATEX-godkendelser	DEKRA 11ATEX0178 X
Ex-mærkning efter EN 60079-0 og EN 60079-1: gasser	II 2 G Ex db IIC T6 Gb
Ex-mærkning efter EN 60079-0 og EN 60079-31: støv	II 2 D Ex tb IIIC T80 °C Db IP 66/67

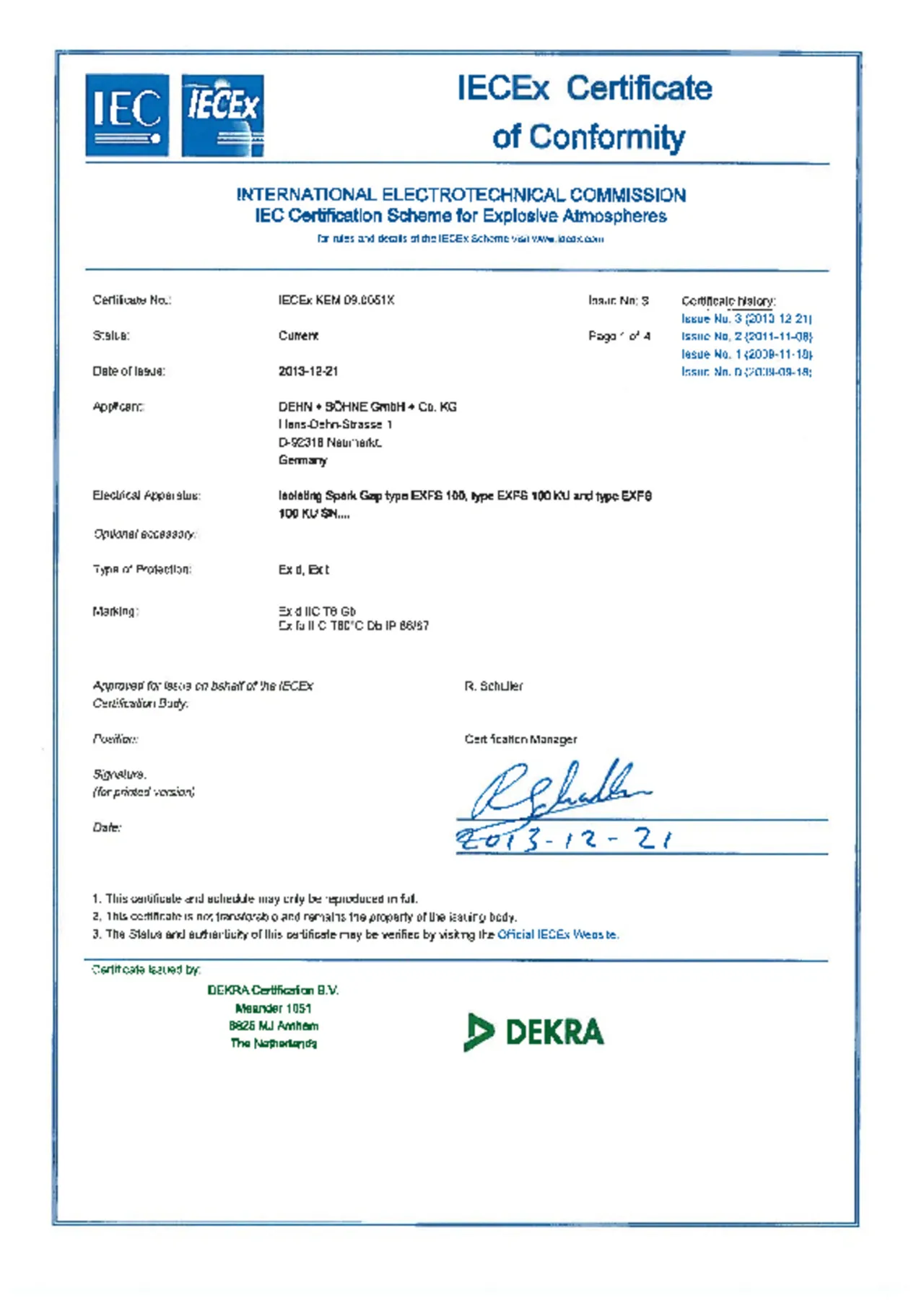

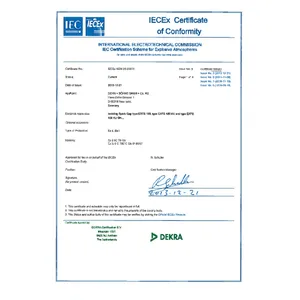

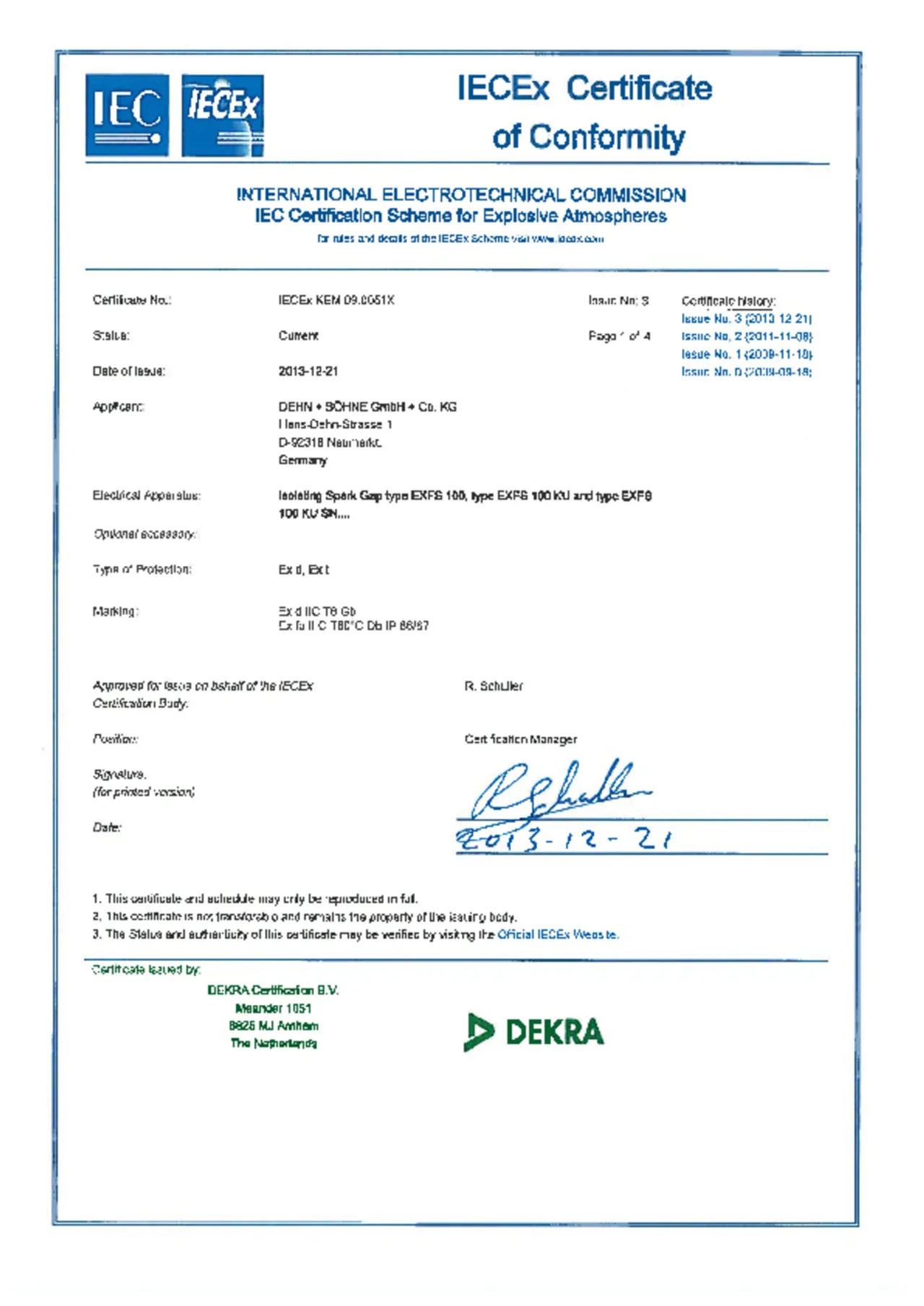

IECEx-godkendelser	IECEx KEM 09.0051X
Ex-mærkning efter EN 60079-0 og EN 60079-1: gas	Ex db IIC T6 Gb
Ex-mærkning efter EN 60079-0 og EN 60079-31: dust	Ex tb IIIC T80 °C Db IP 66/67
Inmetro-godkendelser	TÜV 17.0698 X
Ex-mærkning efter EN 60079-0 og EN 60079-1: gas	Ex db IIC T6 Gb
Ex-mærkning efter EN 60079-0 og EN 60079-31: dust	Ex tb IIIC T80 °C Db IP 66/67

Skillegnistgab efter EN 62561-3 / IEC 62561-3	Ja
Lynstødstrøm (10/350 µs) (I_imp )	100 kA
Lynstrømsklasse	H
Nominel driftsholdespænding (50 / 60 Hz) (U_wAC )	250 V
Nominel driftsholdespænding (U_wDC )	354 V
Nominel tændspænding (U_{r imp} )	≤ 1,25 kV
Driftstemperaturområde (T_U )	-20 °C ... +60 °C
Kapslingsklasse	IP 67
Godkendelser	UL, Inmetro
ATEX-godkendelser	DEKRA 11ATEX0178 X
Ex-mærkning efter EN 60079-0 og EN 60079-1: gasser	II 2 G Ex db IIC T6 Gb
Ex-mærkning efter EN 60079-0 og EN 60079-31: støv	II 2 D Ex tb IIIC T80 °C Db IP 66/67
IECEx-godkendelser	IECEx KEM 09.0051X
Ex-mærkning efter EN 60079-0 og EN 60079-1: gas	Ex db IIC T6 Gb
Ex-mærkning efter EN 60079-0 og EN 60079-31: dust	Ex tb IIIC T80 °C Db IP 66/67
Inmetro-godkendelser	TÜV 17.0698 X
Ex-mærkning efter EN 60079-0 og EN 60079-1: gas	Ex db IIC T6 Gb
Ex-mærkning efter EN 60079-0 og EN 60079-31: dust	Ex tb IIIC T80 °C Db IP 66/67

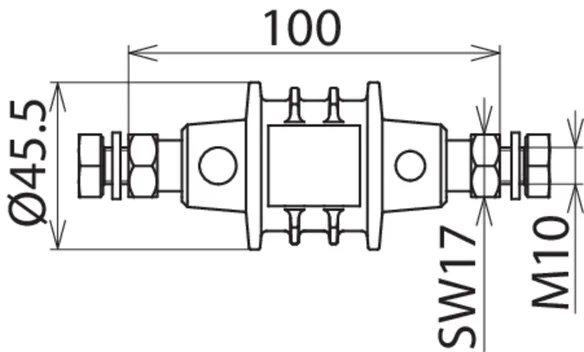

Længde	100 mm
Diameter	45,5 mm
Kapslingsmateriale	Kunststofkappe
Tilslutningshus	M10-gevindbøsning, 2x M10x25 mm, 2x fjederring
Udvidede tekniske data:	--------------------
– Nominel afledestrøm (50 / 60 Hz) (I_max )	500 A / 0,2 s
– Mærkestødstrøm (8/20 µs) (I_n )	100 kA
– Driftsfrekvent tændspænding (50 / 60 Hz) (U_aw )	≤ 0,5 kV

Produkt 923100 blev tilføjet til notesblok.

Gå til notesblok

Produkt 923100 blev lagt I kurven.

Gå til webshoppen

EXFS 100 KU

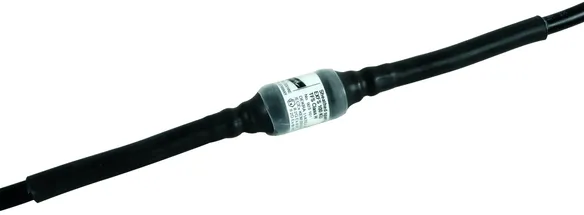

Ex-skillegnistgab med tilslutningskabler til montage over og under jorden; med vandtæt kappe; kan forkortes til kortere kabellængder.

1 produkt

artikelnr. 923101 EXFS 100 KU

GTIN 4013364108332, CCT (EU): 85369095, Bruttovægt: 2.14 kg, VPE: 1.00 Pakkestørrelse

forrige

billeder

Yderligere information

CAD filer

Ex-skillegnistgab EXFS 100 KU
Ex-skillegnistgab EXFS 100 KU iht.
IEC 62561-3:2011 (81/387/CDV) / EN 62561-3

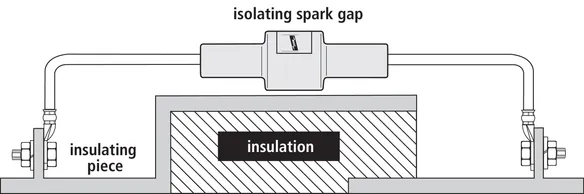

til lynbeskyttelses-potentialudligningen (beskyttelse af isoleringen)
iht. DIN VDE 0185-305-3,
særligt til brug i eksplosionsfarlige områder
til zone 1 eller 21, med tilslutningsledere til
montering over og under jorden
IECEx / ATEX-certificeret (2014/34/EU)
Ex-mærkning iht.
IEC / EN 60079: Gas II 2G Ex d IIC T6
IEC / EN 61241: Støv II 2D Ex tD A21 IP67 T 80 °C
Lynstødstrøm (10/350): 100 kA
Lynstrømsklasse iht. IEC 62561-3:2011 (81/387/CDV) / EN 50 164-3: H
Nominel afledestødstrøm (8/20): 100 kA
Nominel aktiveringsstødspænding:<= 1,25 kV
Driftsfrekvent tændspænding (50 Hz): <= 0,5 kV
Nominel driftsholdespænding (50 Hz): <= 250 V
Nominel afledestrøm (50 Hz):
500 A/0,2 sek. (Tu <= 45 °C)
Beskyttelsesklasse: IP67
Vandtæt plastkappe
Kabel: i begge sider NYY-J 1 x 25 mm2, ca. 2 m langt

fabrikat: DEHN
Type: EXFS 100 KU
artikelnr.: 923101
eller tilsvarende

Certificater

Tekniske data

Skillegnistgab efter EN 62561-3 / IEC 62561-3	Ja
Lynstødstrøm (10/350 µs) (I_imp )	100 kA
Lynstrømsklasse	H
Nominel tændspænding (U_{r imp} )	≤ 1,25 kV
Kapslingsklasse	IP 67

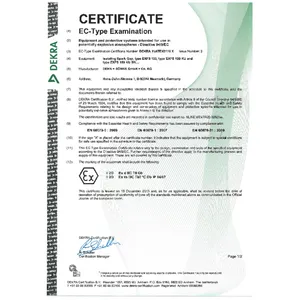

ATEX-godkendelser	DEKRA 11ATEX0178 X
Ex-mærkning efter EN 60079-0 og EN 60079-1: gasser	II 2 G Ex d IIC T6 Gb
Ex-mærkning efter EN 60079-0 og EN 60079-31: støv	II 2 D Ex tb IIIC T80 °C Db IP 66/67
IECEx-godkendelser	IECEx KEM 09.0051X
Ex-mærkning efter EN 60079-0 og EN 60079-1: gas	Ex d IIC T6 Gb
Ex-mærkning efter EN 60079-0 og EN 60079-31: dust	Ex tb IIIC T80°C Db IP 66/67
Inmetro-godkendelser	TÜV 17.0698 X
Ex-mærkning efter EN 60079-0 og EN 60079-1: gas	Ex db IIC T6 Gb
Ex-mærkning efter EN 60079-0 og EN 60079-31: dust	Ex tb IIIC T80 °C Db IP 66/67

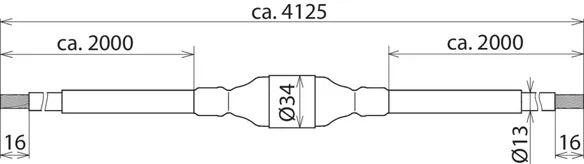

Kabellængde	2x ca. 2000 mm

Skillegnistgab efter EN 62561-3 / IEC 62561-3	Ja
Lynstødstrøm (10/350 µs) (I_imp )	100 kA
Lynstrømsklasse	H
Nominel driftsholdespænding (50 / 60 Hz) (U_wAC )	250 V
Nominel tændspænding (U_{r imp} )	≤ 1,25 kV
Driftstemperaturområde (T_U )	-40 °C ... +60 °C
Temperaturområde ved montage	-5 °C ... +50 °C
Kapslingsklasse	IP 67
ATEX-godkendelser	DEKRA 11ATEX0178 X
Ex-mærkning efter EN 60079-0 og EN 60079-1: gasser	II 2 G Ex d IIC T6 Gb
Ex-mærkning efter EN 60079-0 og EN 60079-31: støv	II 2 D Ex tb IIIC T80 °C Db IP 66/67
IECEx-godkendelser	IECEx KEM 09.0051X
Ex-mærkning efter EN 60079-0 og EN 60079-1: gas	Ex d IIC T6 Gb
Ex-mærkning efter EN 60079-0 og EN 60079-31: dust	Ex tb IIIC T80°C Db IP 66/67
Inmetro-godkendelser	TÜV 17.0698 X
Ex-mærkning efter EN 60079-0 og EN 60079-1: gas	Ex db IIC T6 Gb
Ex-mærkning efter EN 60079-0 og EN 60079-31: dust	Ex tb IIIC T80 °C Db IP 66/67

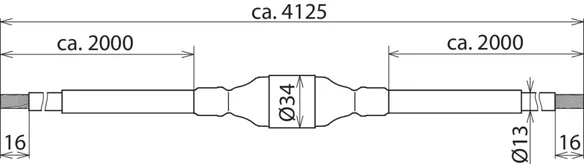

Længde	123 mm
Diameter	34 mm
Kapslingsmateriale	Kunststofkappe; vandtæt
Tilslutningshus	NYY-J-1x25 mm²
Kabellængde	2x ca. 2000 mm
Udvidede tekniske data:	--------------------
– Nominel afledestrøm (50 / 60 Hz) (I_max )	500 A / 0,2 s
– Mærkestødstrøm (8/20 µs) (I_n )	100 kA
– Driftsfrekvent tændspænding (50 / 60 Hz) (U_aw )	≤ 0,5 kV
