DEHNguard modular YPV ... FM

Komplet enhed til brug i solcelleanlæg bestående af en basisdel og påsatte beskyttelsesmoduler
Fejlsikker Y-kobling med tre højtydende varistorer forhindrer skader på overspændingsbeskyttelsen ved isolationsfejl i generatorkredsen
Testet iht. EN 61643-31
Høj overvågningssikkerhed med skilleanordning "Termodynamisk kontrol"
Fejlvisning med rød markering i rude
Kan anvendes iht. IEC 60364-7-712 "Oprettelse af solcelle-forsyningssystemer"

DEHNguard MP YPV ... FM

Flerpolet, modulær overspændingsafleder til solcelleanlæg med fjernmeldekontakt til overvågningsanordning (potentialfri skiftekontakt).

2 produkter

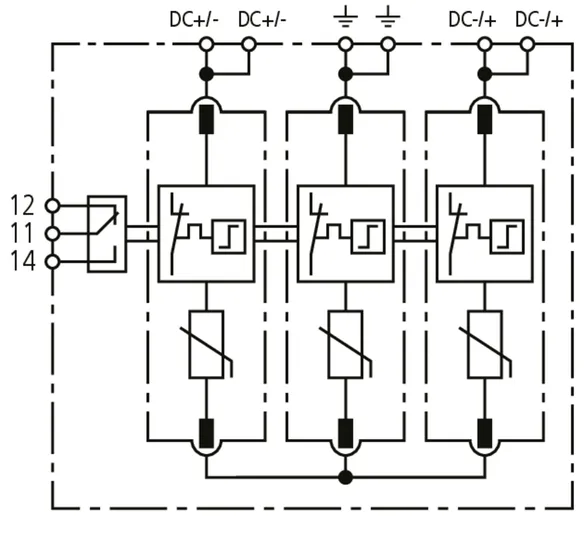

artikelnr. 942565 DG MP YPV 1200 FM

GTIN 4013364495685, CCT (EU): 85354000, Bruttovægt: 355.99 g, VPE: 1.00 Pakkestørrelse

billeder

Yderligere information

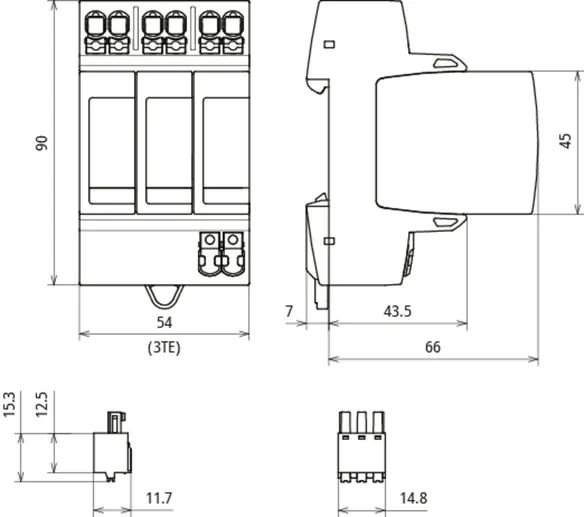

CAD filer

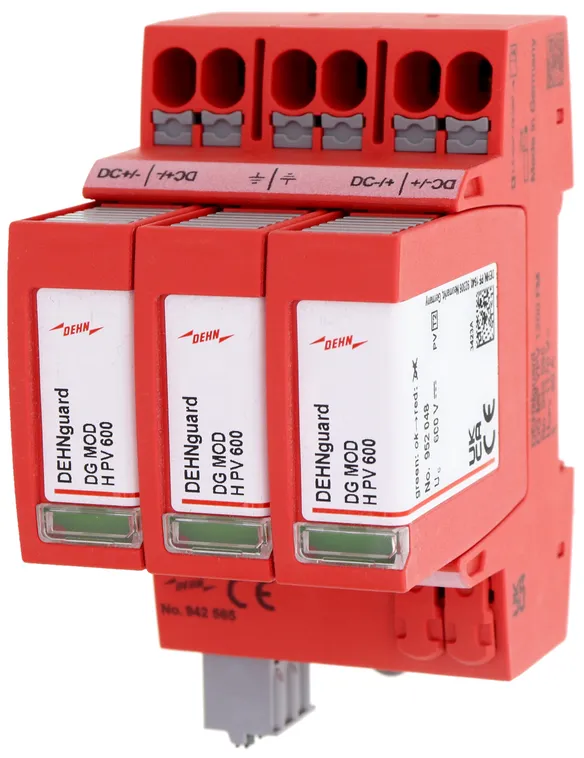

Overspændingsafleder DEHNguard MP YPV 1200 FM
Flerpolet, modulær, stikbar afleder til solcelleanlæg
med dobbelt push-in-tilslutningsklemme egnet
til parallel- og serieforbindelse
op til 1170 V DC, bredde 3TE
Fejlvisning
Med fjernmeldekontakt
Type 2 iht. EN 61643-31
Kan anvendes iht. IEC 60364-7-712
Maksimal PV-spænding: <= 1170 V DC
Samlet afledningsstødstrøm: 40 kA
Beskyttelsesniveau: <= 4 kV
Kortslutningsbæreevne Iscpv: 10 kA

fabrikat: DEHN
Type: DG MP YPV 1200 FM
artikelnr.: 942565
eller tilsvarende

Certificater

Teksniske data

SPD iht. EN 61643-31 / ... IEC 61643-31	Type 2 / Klasse II
Max. solcellespænding (U_CPV )	1170 V
Kortslutningsbæreevne (I_SCPV )	10 kA
Mærkeafledestødstrøm (8/20 µs) [(DC+/DC-) --> PE] (I_n )	20 kA
Max. afledestødstrøm (8/20 µs) [(DC+/DC-) --> PE] (I_max )	40 kA
Restspænding (U_P )	≤ 4 kV
FM-kontakt/kontaktform	Skiftekontakt

SPD iht. EN 61643-31 / ... IEC 61643-31	Type 2 / Klasse II
Max. solcellespænding (U_CPV )	1170 V
Kortslutningsbæreevne (I_SCPV )	10 kA
Samlet afledestødstrøm (8/20 µs) (I_total )	40 kA
Mærkeafledestødstrøm (8/20 µs) [(DC+/DC-) --> PE] (I_n )	20 kA
Max. afledestødstrøm (8/20 µs) [(DC+/DC-) --> PE] (I_max )	40 kA
Restspænding (U_P )	≤ 4 kV
Nominel laststrøm DC (I_L )	40 A
Reaktionstid (t_A )	≤ 25 ns
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Funktions-/fejlvisning	Grøn / rød
Antal porte	1
Tilslutningstværsnit (min.)	1,5 mm²massiv
Tilslutningstværsnit (min.)	6 mm²fintrådet
Tilslutningstværsnit (max.)	10 mm²massiv / fintrådet
Tilslutningstværsnit (min.) med endemuffe	1,5 mm²
Tilslutningstværsnit (maks.) med endemuffe	6 mm²
Tilslutningstværsnit (maks.) med endemuffe uden krave	10 mm²
Montage på	35 mm DIN-skinne efter EN 60715
Kapslingsmateriale	Termoplast, rød, UL 94 V-0
Installationsområde	Indendørs
Kapslingsklasse	IP 20
Indbygningsmål	3 modul(er), DIN 43880
FM-kontakt/kontaktform	Skiftekontakt
Brydeevne AC	250 V / 0,5 A
Brydeevne DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Tilslutningstværsnit for FM-klemme	Max. 1,5 mm² massiv / fintrådet

Produkt 942565 blev tilføjet til notesblok.

Gå til notesblok

Produkt 942565 blev lagt I kurven.

Gå til webshoppen

artikelnr. 942567 DG MP YPV 1500 FM

GTIN 4013364495678, CCT (EU): 85354000, Bruttovægt: 387.05 g, VPE: 1.00 Pakkestørrelse

billeder

Yderligere information

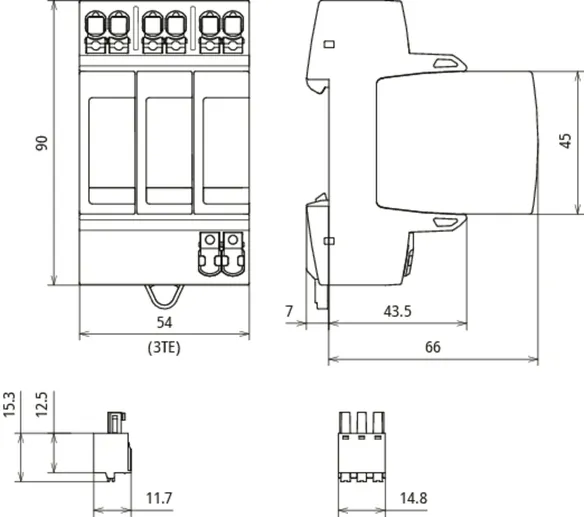

CAD filer

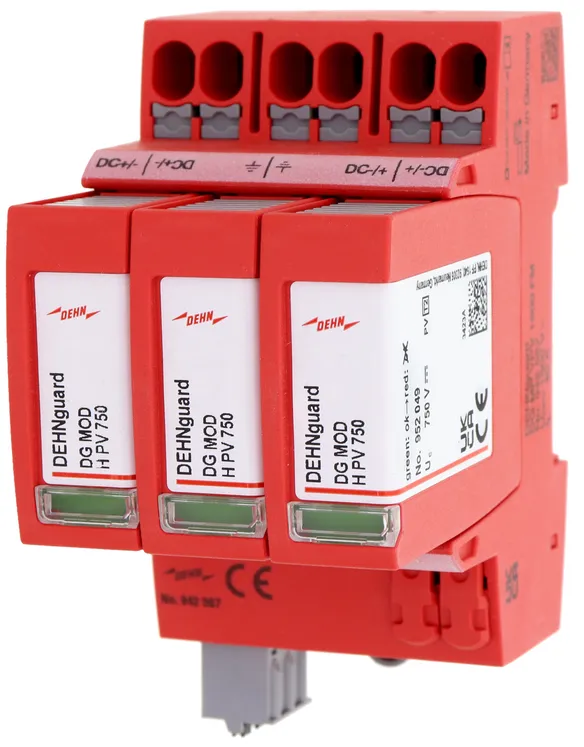

Overspændingsafleder DEHNguard MP YPV 1500 FM
Flerpolet, modulær, stikbar afleder til solcelleanlæg
med dobbelt push-in-tilslutningsklemme egnet
til parallel- og serieforbindelse
op til 1500 V DC, bredde 3TE
Fejlvisning
Med fjernmeldekontakt
Type 2 iht. EN 61643-31
Kan anvendes iht. IEC 60364-7-712
Maksimal PV-spænding: <= 1500 V DC
Samlet afledningsstødstrøm: 40 kA
Beskyttelsesniveau: <= 5 kV
Kortslutningsbæreevne Iscpv: 10 kA

fabrikat: DEHN
Type: DG MP YPV 1500 FM
artikelnr.: 942567
eller tilsvarende

Certificater

Teksniske data

SPD iht. EN 61643-31 / ... IEC 61643-31	Type 2 / Klasse II
Max. solcellespænding (U_CPV )	1500 V
Kortslutningsbæreevne (I_SCPV )	10 kA
Mærkeafledestødstrøm (8/20 µs) [(DC+/DC-) --> PE] (I_n )	15 kA
Max. afledestødstrøm (8/20 µs) [(DC+/DC-) --> PE] (I_max )	40 kA
Restspænding (U_P )	≤ 5 kV
FM-kontakt/kontaktform	Skiftekontakt

SPD iht. EN 61643-31 / ... IEC 61643-31	Type 2 / Klasse II
Max. solcellespænding (U_CPV )	1500 V
Kortslutningsbæreevne (I_SCPV )	10 kA
Samlet afledestødstrøm (8/20 µs) (I_total )	40 kA
Mærkeafledestødstrøm (8/20 µs) [(DC+/DC-) --> PE] (I_n )	15 kA
Max. afledestødstrøm (8/20 µs) [(DC+/DC-) --> PE] (I_max )	40 kA
Restspænding (U_P )	≤ 5 kV
Nominel laststrøm DC (I_L )	40 A
Reaktionstid (t_A )	≤ 25 ns
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Funktions-/fejlvisning	Grøn / rød
Antal porte	1
Tilslutningstværsnit (min.)	1,5 mm²massiv
Tilslutningstværsnit (min.)	6 mm²fintrådet
Tilslutningstværsnit (max.)	10 mm²massiv / fintrådet
Tilslutningstværsnit (min.) med endemuffe	1,5 mm²
Tilslutningstværsnit (maks.) med endemuffe	6 mm²
Tilslutningstværsnit (maks.) med endemuffe uden krave	10 mm²
Montage på	35 mm DIN-skinne efter EN 60715
Kapslingsmateriale	Termoplast, rød, UL 94 V-0
Installationsområde	Indendørs
Kapslingsklasse	IP 20
Indbygningsmål	3 modul(er), DIN 43880
FM-kontakt/kontaktform	Skiftekontakt
Brydeevne AC	250 V / 0,5 A
Brydeevne DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Tilslutningstværsnit for FM-klemme	Max. 1,5 mm² massiv / fintrådet

Produkt 942567 blev tilføjet til notesblok.

Gå til notesblok

Produkt 942567 blev lagt I kurven.

Gå til webshoppen

DEHNguard M YPV ... FM

Flerpolet, modulær overspændingsafleder til solcelleanlæg med fjernmeldekontakt til fjernovervågning (potentialfri skiftekontakt).

2 produkter

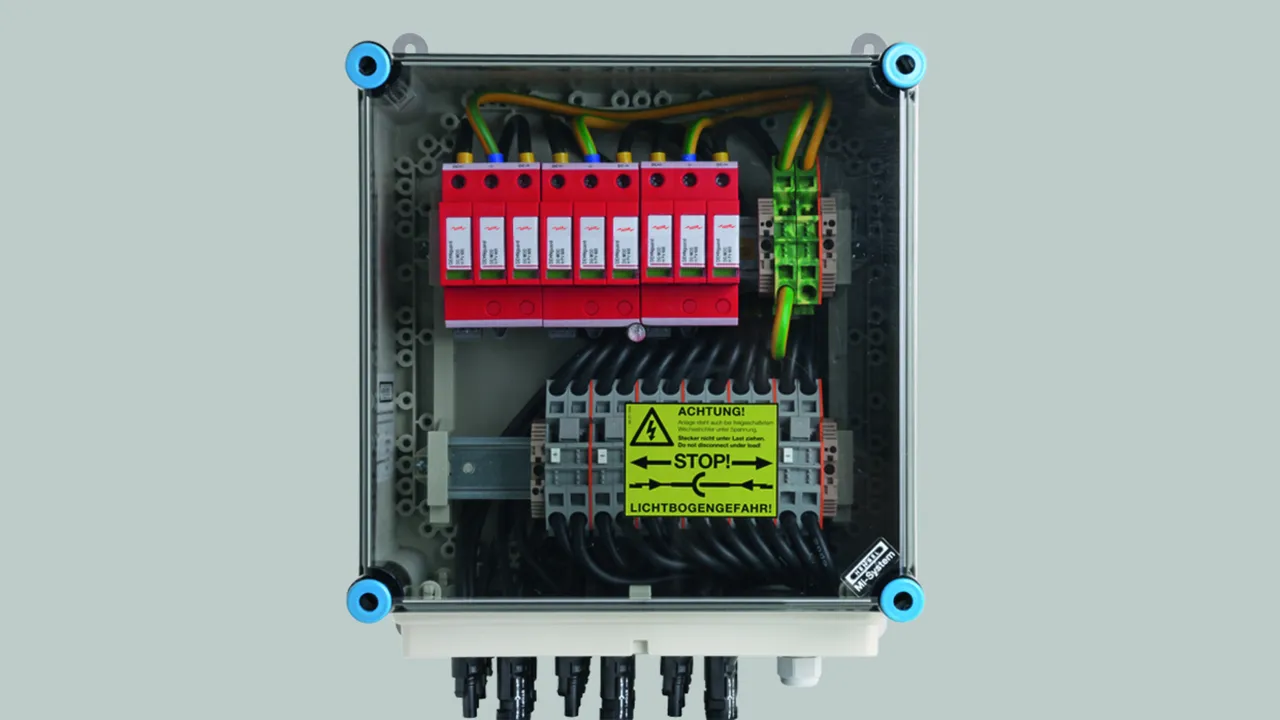

artikelnr. 952565 DG M YPV 1200 FM

GTIN 4013364327719, CCT (EU): 85354000, Bruttovægt: 382.00 g, VPE: 1.00 Pakkestørrelse

billeder

Yderligere information

CAD filer

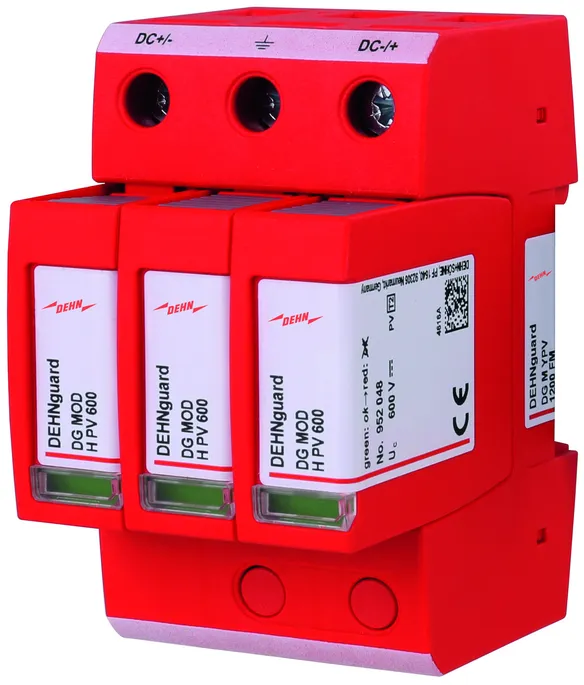

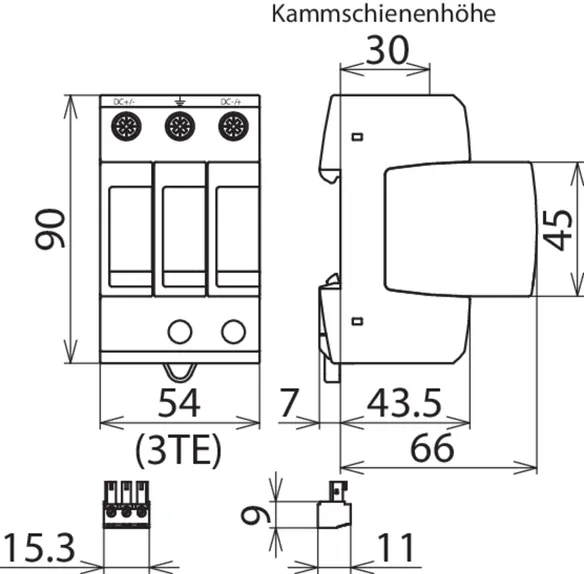

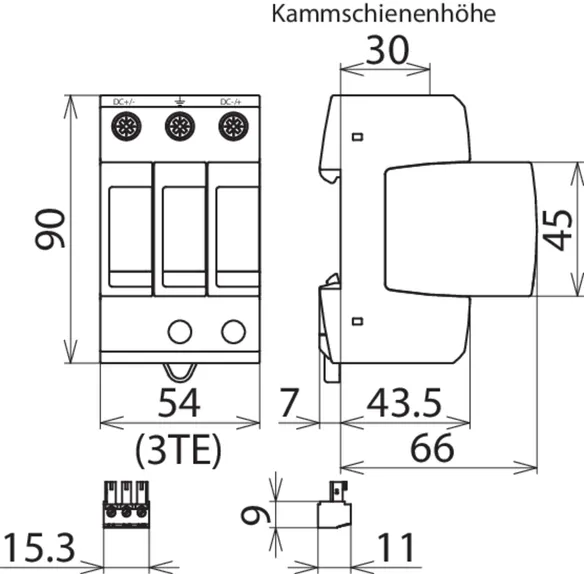

Overspændingsafleder DEHNguard M YPV 1200 FM
Flerpolet, modulær, stikbar afleder til solcelleanlæg
op til 1170 V DC, bredde 3TE
Fejlvisning
Type 2 iht. EN 61643-31
Kan anvendes iht. IEC 60364-7-712
Maksimal PV-spænding: <= 1170 V DC
Samlet afledningsstødstrøm: 40 kA
Beskyttelsesniveau: <= 4 kV
Kortslutningsbæreevne Iscpv: 10 kA

fabrikat: DEHN
Type: DG M YPV 1200 FM
artikelnr.: 952565
eller tilsvarende

Certificater

Teksniske data

SPD iht. EN 61643-31 / ... IEC 61643-31	Type 2 / Klasse II
Max. solcellespænding (U_CPV )	1170 V
Kortslutningsbæreevne (I_SCPV )	10 kA
Mærkeafledestødstrøm (8/20 µs) [(DC+/DC-) --> PE] (I_n )	20 kA
Max. afledestødstrøm (8/20 µs) [(DC+/DC-) --> PE] (I_max )	40 kA
Restspænding (U_P )	≤ 4 kV
Godkendelser	KEMA, UL
FM-kontakt/kontaktform	Skiftekontakt

SPD iht. EN 61643-31 / ... IEC 61643-31	Type 2 / Klasse II
Max. solcellespænding (U_CPV )	1170 V
Kortslutningsbæreevne (I_SCPV )	10 kA
Samlet afledestødstrøm (8/20 µs) (I_total )	40 kA
Mærkeafledestødstrøm (8/20 µs) [(DC+/DC-) --> PE] (I_n )	20 kA
Max. afledestødstrøm (8/20 µs) [(DC+/DC-) --> PE] (I_max )	40 kA
Restspænding (U_P )	≤ 4 kV
Reaktionstid (t_A )	≤ 25 ns
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Funktions-/fejlvisning	Grøn / rød
Antal porte	1
Tilslutningstværsnit (min.)	1,5 mm² massiv / fintrådet
Tilslutningstværsnit (max.)	35 mm² massiv / 25 mm² fintrådet
Montage på	35 mm DIN-skinne efter EN 60715
Kapslingsmateriale	Termoplast, rød, UL 94 V-0
Installationsområde	Indendørs
Kapslingsklasse	IP 20
Indbygningsmål	3 modul(er), DIN 43880
Godkendelser	KEMA, UL
FM-kontakt/kontaktform	Skiftekontakt
Brydeevne AC	250 V / 0,5 A
Brydeevne DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0.5 A
Tilslutningstværsnit for FM-klemme	Max. 1,5 mm² massiv / fintrådet
Udvidede tekniske data:	---------------------------------
– Indsættes i DC-batteriforsyning op til I_SCCR	≤ 100 kA (t ≤ 5,83 ms)
– Backupsikring til DC-batterilagersystemer op til I_SCCR	Bussman HLS 2000Vdc / 200 A 2+/A173 DST aR, Herst.Art.Nr.: 170M2040
– Backupsikring til jævnstrømsbatterilagersystemer op til I_SCCR	Mersen Protistor D122SD20C200QF 200A 2000V DC aR

Produkt 952565 blev tilføjet til notesblok.

Gå til notesblok

Produkt 952565 blev lagt I kurven.

Gå til webshoppen

artikelnr. 952567 DG M YPV 1500 FM

GTIN 4013364327726, CCT (EU): 85354000, Bruttovægt: 411.20 g, VPE: 1.00 Pakkestørrelse

billeder

Yderligere information

CAD filer

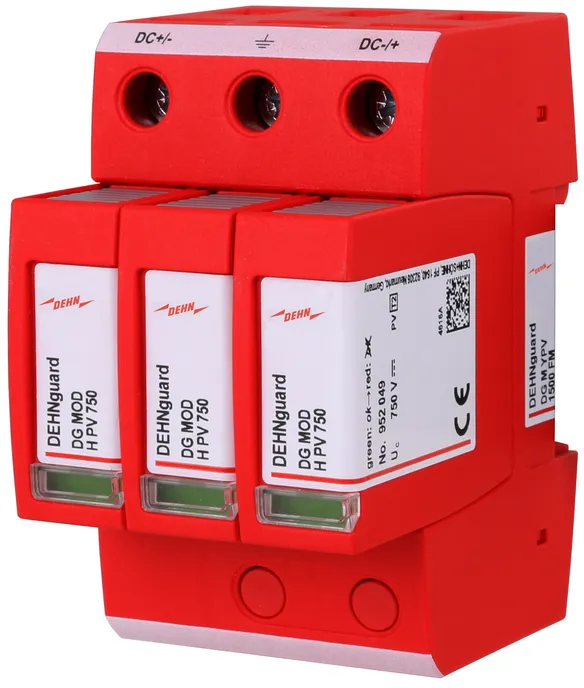

Overspændingsafleder DEHNguard M YPV 1500 FM
Flerpolet, modulær, stikbar afleder til solcelleanlæg
op til 1500 V DC, bredde 3TE
Fejlvisning
Med fjernmeldekontakt
Type 2 iht. EN 61643-31
Kan anvendes iht. IEC 60364-7-712
Maksimal PV-spænding: <= 1500 V DC
Samlet afledningsstødstrøm: 40 kA
Beskyttelsesniveau: <= 5 kV
Kortslutningsbæreevne Iscpv: 10 kA

fabrikat: DEHN
Type: DG M YPV 1500 FM
artikelnr.: 952567
eller tilsvarende

Certificater

Teksniske data

SPD iht. EN 61643-31 / ... IEC 61643-31	Type 2 / Klasse II
Max. solcellespænding (U_CPV )	1500 V
Kortslutningsbæreevne (I_SCPV )	10 kA
Mærkeafledestødstrøm (8/20 µs) [(DC+/DC-) --> PE] (I_n )	15 kA
Max. afledestødstrøm (8/20 µs) [(DC+/DC-) --> PE] (I_max )	40 kA
Restspænding (U_P )	≤ 5 kV
Godkendelser	UL, KEMA
FM-kontakt/kontaktform	Skiftekontakt

SPD iht. EN 61643-31 / ... IEC 61643-31	Type 2 / Klasse II
Max. solcellespænding (U_CPV )	1500 V
Kortslutningsbæreevne (I_SCPV )	10 kA
Samlet afledestødstrøm (8/20 µs) (I_total )	40 kA
Mærkeafledestødstrøm (8/20 µs) [(DC+/DC-) --> PE] (I_n )	15 kA
Max. afledestødstrøm (8/20 µs) [(DC+/DC-) --> PE] (I_max )	40 kA
Restspænding (U_P )	≤ 5 kV
Reaktionstid (t_A )	≤ 25 ns
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Funktions-/fejlvisning	Grøn / rød
Antal porte	1
Tilslutningstværsnit (min.)	1,5 mm² massiv / fintrådet
Tilslutningstværsnit (max.)	35 mm² flertrådet / 25 mm² fintrådet
Montage på	35 mm DIN-skinne efter EN 60715
Kapslingsmateriale	Termoplast, rød, UL 94 V-0
Installationsområde	Indendørs
Kapslingsklasse	IP 20
Indbygningsmål	3 modul(er), DIN 43880
Godkendelser	UL, KEMA
FM-kontakt/kontaktform	Skiftekontakt
Brydeevne AC	250 V / 0,5 A
Brydeevne DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Tilslutningstværsnit for FM-klemme	Max. 1,5 mm² massiv / fintrådet
Udvidede tekniske data:	---------------------------------
– Indsættes i DC-batteriforsyning op til I_SCCR	≤ 100 kA (t ≤ 5,83 ms)
– Backupsikring til DC-batterilagersystemer op til I_SCCR	Bussman HLS 2000Vdc / 200 A 2+/A173 DST aR, Herst.Art.Nr.: 170M2040
– Backupsikring til jævnstrømsbatterilagersystemer op til I_SCCR	Mersen Protistor D122SD20C200QF 200A 2000V DC aR

Produkt 952567 blev tilføjet til notesblok.

Gå til notesblok

Produkt 952567 blev lagt I kurven.

Gå til webshoppen

Results for products (0)

Results for content (0)

DEHNguard modular YPV ... FM

DEHNguard MP YPV ... FM

artikelnr. 942565 DG MP YPV 1200 FM

Produkt 942565 blev tilføjet til notesblok.

Produkt 942565 blev lagt I kurven.

artikelnr. 942567 DG MP YPV 1500 FM

Produkt 942567 blev tilføjet til notesblok.

Produkt 942567 blev lagt I kurven.

DEHNguard M YPV ... FM

artikelnr. 952565 DG M YPV 1200 FM

Produkt 952565 blev tilføjet til notesblok.

Produkt 952565 blev lagt I kurven.

artikelnr. 952567 DG M YPV 1500 FM

Produkt 952567 blev tilføjet til notesblok.

Produkt 952567 blev lagt I kurven.

DEHNguard modular YPV ... FM

DEHNguard MP YPV ... FM

artikelnr. 942565 DG MP YPV 1200 FM

Du er ikke autoriseret til at downloade 942XXX_DG_MP_YPV_XXX_FM.stp

Du er ikke autoriseret til at downloade 942XXX_DG_MP_YPV_XXX_FM.igs

Du er ikke autoriseret til at downloade 942XXX_DG_MP_YPV_XXX_FM.jt

Du er ikke autoriseret til at downloade 942XXX_DG_MP_YPV_XXX_FM.dwg

Du er ikke autoriseret til at downloade 942XXX_DG_MP_YPV_XXX_FM_m_D.dxf

Produkt 942565 blev tilføjet til notesblok.

Produkt 942565 blev lagt I kurven.

artikelnr. 942567 DG MP YPV 1500 FM

Du er ikke autoriseret til at downloade 942XXX_DG_MP_YPV_XXX_FM.stp

Du er ikke autoriseret til at downloade 942XXX_DG_MP_YPV_XXX_FM.igs

Du er ikke autoriseret til at downloade 942XXX_DG_MP_YPV_XXX_FM.jt

Du er ikke autoriseret til at downloade 942XXX_DG_MP_YPV_XXX_FM.dwg

Du er ikke autoriseret til at downloade 942XXX_DG_MP_YPV_XXX_FM_m_D.dxf

Produkt 942567 blev tilføjet til notesblok.

Produkt 942567 blev lagt I kurven.

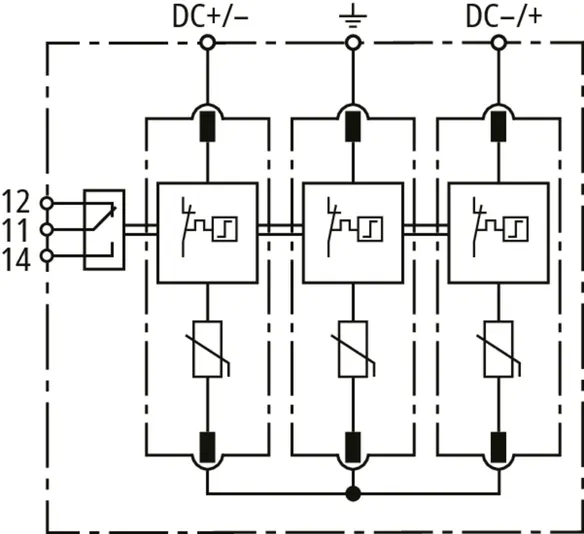

DEHNguard M YPV ... FM

artikelnr. 952565 DG M YPV 1200 FM

Du er ikke autoriseret til at downloade 952305.stp

Du er ikke autoriseret til at downloade 952305.igs

Du er ikke autoriseret til at downloade 952305.jt

Du er ikke autoriseret til at downloade 952305.dwg

Du er ikke autoriseret til at downloade 952305m_E.dxf

Du er ikke autoriseret til at downloade DEHN.952565.wspak

Du er ikke autoriseret til at downloade DEHN.952565.edz

Produkt 952565 blev tilføjet til notesblok.

Produkt 952565 blev lagt I kurven.

artikelnr. 952567 DG M YPV 1500 FM

Du er ikke autoriseret til at downloade 952305.stp

Du er ikke autoriseret til at downloade 952305.igs

Du er ikke autoriseret til at downloade 952305.jt

Du er ikke autoriseret til at downloade 952305.dwg

Du er ikke autoriseret til at downloade 952305m_E.dxf

Du er ikke autoriseret til at downloade DEHN.952567.wspak

Du er ikke autoriseret til at downloade DEHN.952567.edz

Produkt 952567 blev tilføjet til notesblok.

Produkt 952567 blev lagt I kurven.
