DEHNguard modular (Y)PV SCI ...

  • Komplet,modulær enhed til brug i solcelleanlæg bestående af en basisdel og påsatte beskyttelsesmoduler
  • Kombineret skille- og kortslutningsanordning med sikker elektrisk adskillelse i beskyttelsesmodul (patenteret SCI-princip)
  • Gennemprøvet, fejlsikker Y-kobling til DEHNguard M YPV SCI … (FM) forhindrer skader på overspændingsbeskyttelsen ved isoleringsfejl i generatorkredsen
  • Testet iht. EN 61643-31

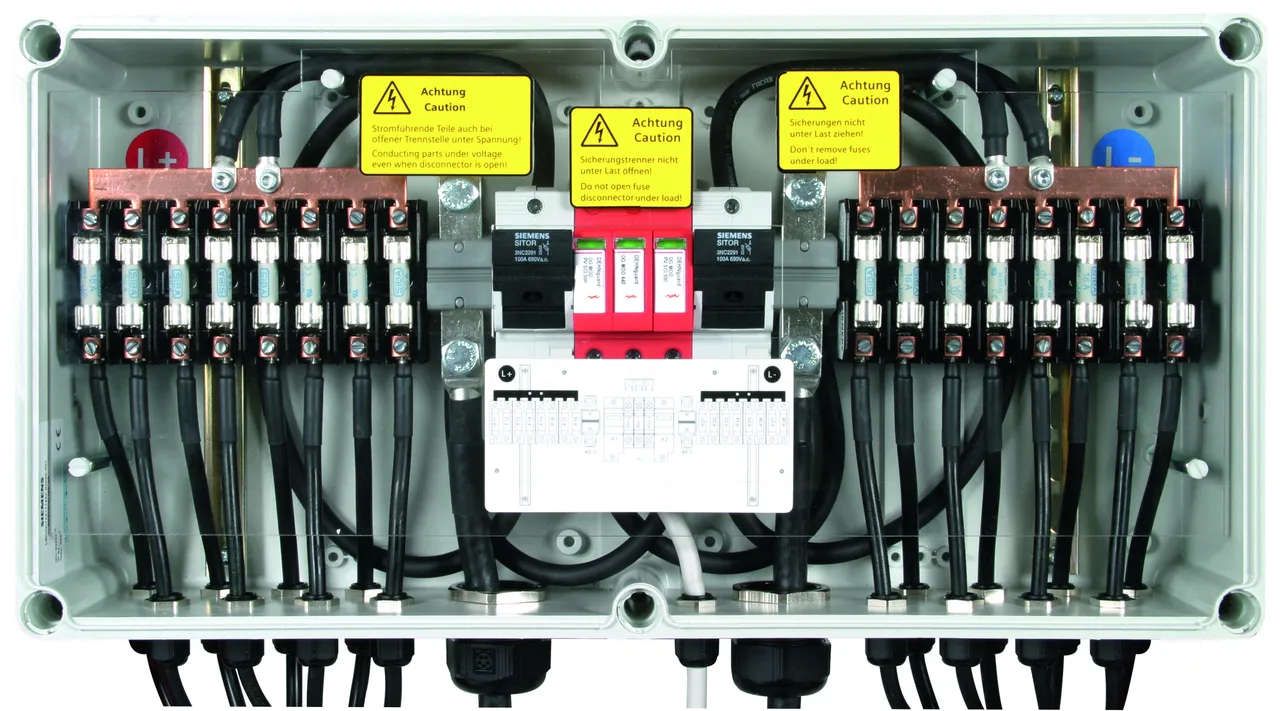

  • Egnet til brug i alle typer solcelleanlæg iht. IEC 60364-7-712

Details

lorem ipsum

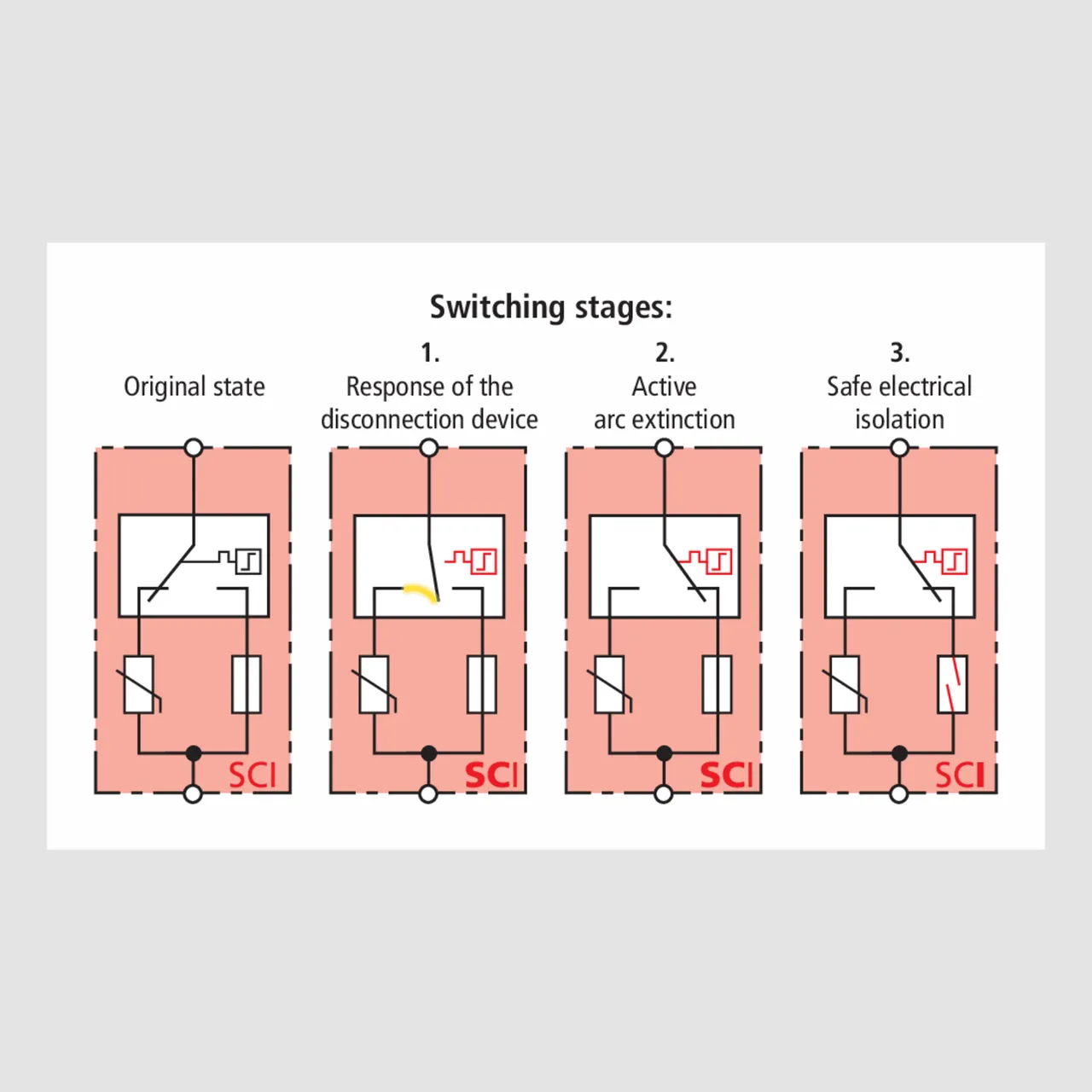

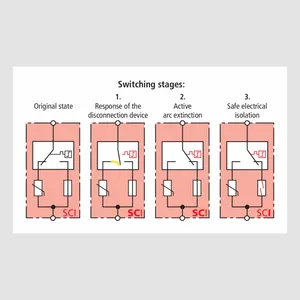

Tretrins DC-koblingsanordning (patenteret SCI-princip)
lorem ipsum

DEHNguard M YPV SCI ...

Modulær, flerpolet overspændingsafleder med tretrins DC-koblingsanordning til brug i solcelleanlæg.

3 produkter

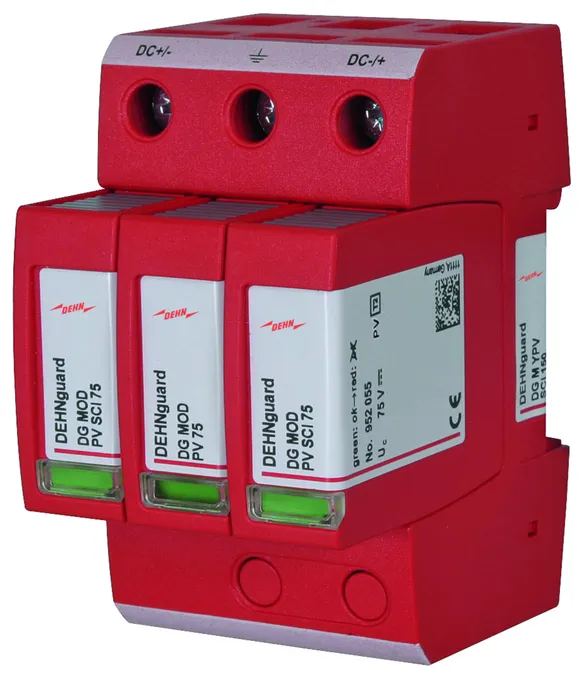

artikelnr. 952513 DG M YPV SCI 150

GTIN 4013364136663, CCT (EU): 85363030, Bruttovægt: 289.70 g, VPE: 1.00 Pakkestørrelse


billeder

Yderligere information

Overspændingsafleder DEHNguard M YPV SCI 150
Flerpolet, modulær, stikbar afleder til solcelleanlæg op til 150 V DC
med jævnstrøms-skifteenhed med tre trin, bredde 3TE
Fejlvisning
Type 2 iht. EN 50539-11
Kan anvendes iht. IEC 60364-7-712
Sikker elektrisk adskillelse i beskyttelsesmodul
Maksimal PV-spænding: <= 150 V DC
Samlet afledningsstødstrøm: 40 kA
Beskyttelsesniveau: <= 0,8 kV
Kortslutningsbæreevne Iscpv: 10 kA

fabrikat: DEHN
Type: DG M YPV SCI 150
artikelnr.: 952513
eller tilsvarende

Certificater



Teksniske data

SPD iht. EN 61643-31 / ... IEC 61643-31 Type 2
Max. solcellespænding (UCPV ) 150 V
Kortslutningsbæreevne (ISCPV ) 10 kA
Mærkeafledestødstrøm (8/20 µs) [(DC+/DC-) --> PE] (In ) 10 kA
Max. afledestødstrøm (8/20 µs) [(DC+/DC-) --> PE] (Imax ) 20 kA
Restspænding (UP ) ≤ 0,8 kV
Godkendelser KEMA, UL, CSA

Produkt 952513 blev tilføjet til notesblok.

Produkt 952513 blev lagt I kurven.

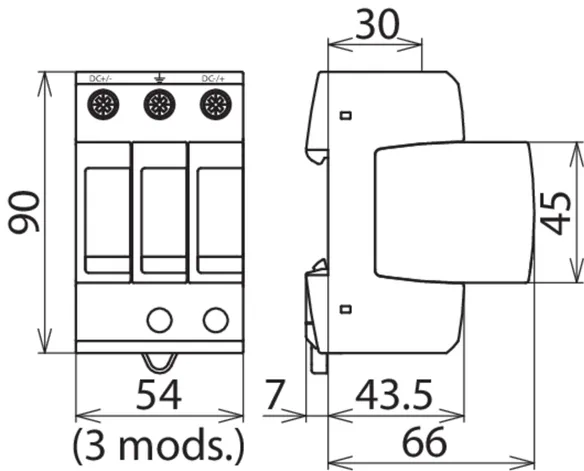

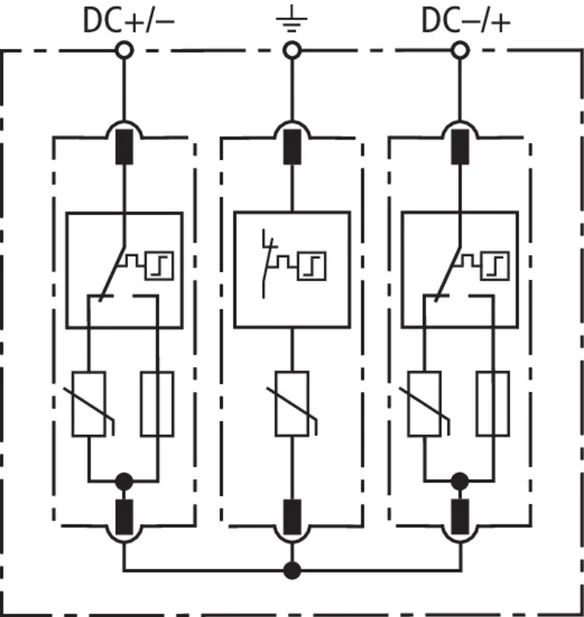

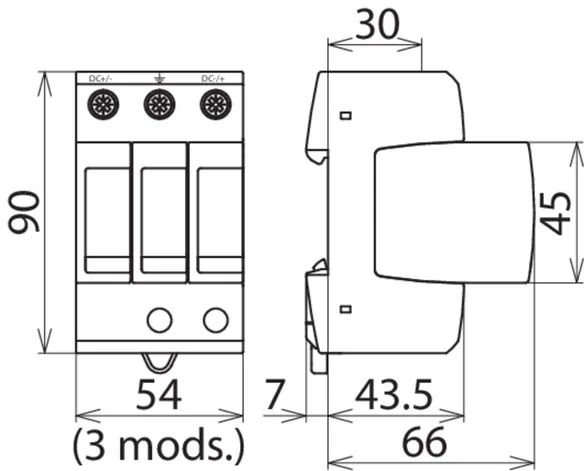

artikelnr. 952510 DG M YPV SCI 1000

GTIN 4013364126428, CCT (EU): 85363030, Bruttovægt: 361.40 g, VPE: 1.00 Pakkestørrelse

forrige

billeder

Yderligere information

Overspændingsafleder DEHNguard M YPV SCI 1000
Flerpolet, modulær, stikbar afleder til solcelleanlæg op til 1000 V DC
med jævnstrøms-skifteenhed med tre trin, bredde 3TE
Fejlvisning
Type 2 iht. EN 61643-31
Kan anvendes iht. IEC 60364-7-712
Sikker elektrisk adskillelse i beskyttelsesmodul
Maksimal PV-spænding: <= 1000 V jævnstrøm
Samlet afledningsstødstrøm: 40 kA
Beskyttelsesniveau: <= 4 kV
Kortslutningsbæreevne Iscpv: 10 kA

fabrikat: DEHN
Type: DG M YPV SCI 1000
artikelnr.: 952510
eller tilsvarende

Certificater



Teksniske data

SPD iht. EN 61643-31 / ... IEC 61643-31 Type 2 / Klasse II
Max. solcellespænding (UCPV ) 1000 V
Kortslutningsbæreevne (ISCPV ) 10 kA
Mærkeafledestødstrøm (8/20 µs) [(DC+/DC-) --> PE] (In ) 12,5 kA
Max. afledestødstrøm (8/20 µs) [(DC+/DC-) --> PE] (Imax ) 25 kA
Restspænding (UP ) ≤ 4 kV
Godkendelser KEMA, UL, CSA

Produkt 952510 blev tilføjet til notesblok.

Produkt 952510 blev lagt I kurven.

artikelnr. 952512 DG M YPV SCI 1200

GTIN 4013364127951, CCT (EU): 85354000, Bruttovægt: 356.50 g, VPE: 1.00 Pakkestørrelse

forrige

billeder

Yderligere information

Overspændingsafleder DEHNguard M YPV SCI 1200
Flerpolet, modulær, stikbar afleder til solcelleanlæg op til 1200 V DC
med jævnstrøms-skifteenhed med tre trin, bredde 3TE
Fejlvisning
Type 2 iht. EN 61643-31
Kan anvendes iht. IEC 60364-7-712
Sikker elektrisk adskillelse i beskyttelsesmodul
Maksimal PV-spænding: <= 1200 V DC
Samlet afledningsstødstrøm: 30 kA
Beskyttelsesniveau: <= 4,5 kV
Kortslutningsbæreevne Iscpv: 10 kA

fabrikat: DEHN
Type: DG M YPV SCI 1200
artikelnr.: 952512
eller tilsvarende

Certificater



Teksniske data

SPD iht. EN 61643-31 / ... IEC 61643-31 Type 2 / Klasse II
Max. solcellespænding (UCPV ) 1200 V
Kortslutningsbæreevne (ISCPV ) 10 kA
Mærkeafledestødstrøm (8/20 µs) [(DC+/DC-) --> PE] (In ) 12,5 kA
Max. afledestødstrøm (8/20 µs) [(DC+/DC-) --> PE] (Imax ) 25 kA
Restspænding (UP ) ≤ 4,5 kV
Godkendelser KEMA, CSA

Produkt 952512 blev tilføjet til notesblok.

Produkt 952512 blev lagt I kurven.


DEHNguard M YPV SCI ... FM

Modulær, flerpolet overspændingsafleder med tretrins DC-koblingsanordning til brug i solcelleanlæg; med fjernmeldekontakt til fjernovervågning (potentialfri skiftekontakt).

3 produkter

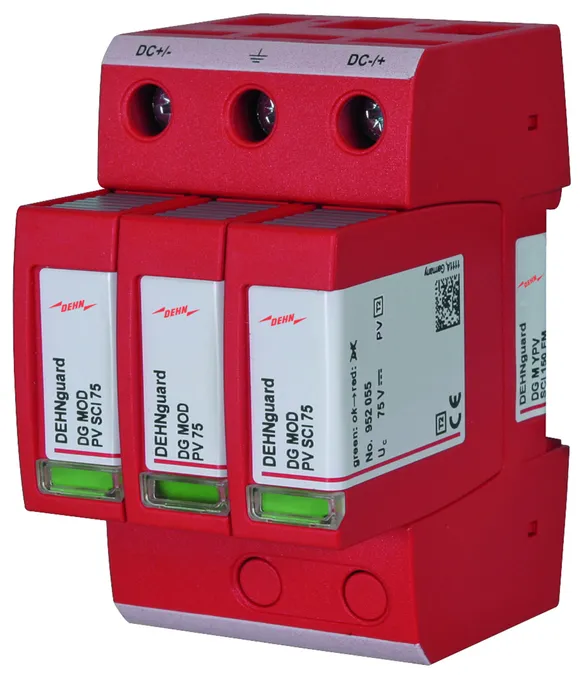

artikelnr. 952518 DG M YPV SCI 150 FM

GTIN 4013364136670, CCT (EU): 85363030, Bruttovægt: 297.00 g, VPE: 1.00 Pakkestørrelse


billeder

Yderligere information

Overspændingsafleder DEHNguard M YPV SCI 150 FM
Flerpolet, modulær, stikbar afleder til solcelleanlæg op til 150 V DC
med jævnstrøms-skifteenhed med tre trin, bredde 3TE
Fejlvisning med fjernmeldekontakt
Type 2 iht. EN 50539-11
Kan anvendes iht. IEC 60364-7-712
Sikker elektrisk adskillelse i beskyttelsesmodul
Maksimal PV-spænding: <= 150 V DC
Samlet afledningsstødstrøm: 40 kA
Beskyttelsesniveau: <= 0,8 kV
Kortslutningsbæreevne Iscpv: 10 kA

fabrikat: DEHN
Type: DG M YPV SCI 150 FM
artikelnr.: 952518
eller tilsvarende

Certificater



Teksniske data

Afleder efter EN 50539-11 Type 2
Max. solcellespænding (UCPV ) 150 V
Kortslutningsbæreevne (ISCPV ) 10 kA
Mærkeafledestødstrøm (8/20 µs) [(DC+/DC-) --> PE] (In ) 10 kA
Max. afledestødstrøm (8/20 µs) [(DC+/DC-) --> PE] (Imax ) 20 kA
Restspænding (UP ) ≤ 0,8 kV
Godkendelser KEMA, UL, CSA
FM-kontakt / kontaktform Skiftekontakt

Produkt 952518 blev tilføjet til notesblok.

Produkt 952518 blev lagt I kurven.

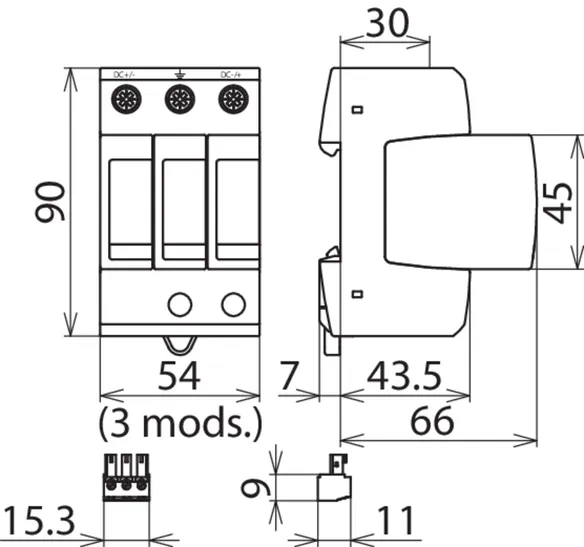

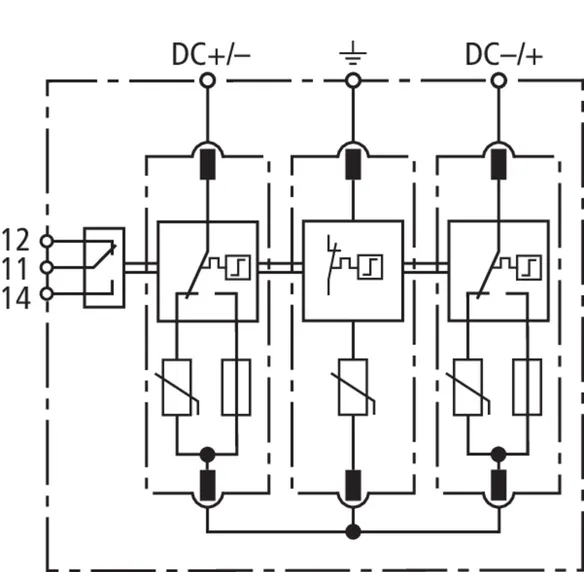

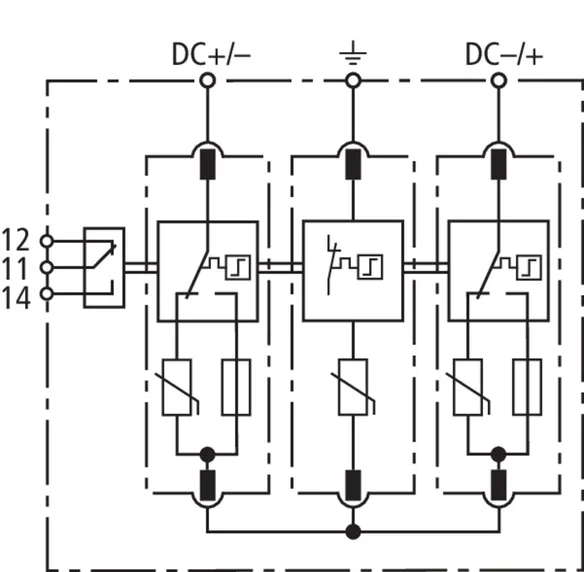

artikelnr. 952515 DG M YPV SCI 1000 FM

GTIN 4013364126435, CCT (EU): 85363030, Bruttovægt: 343.90 g, VPE: 1.00 Pakkestørrelse

forrige

billeder

Yderligere information

Overspændingsafleder DEHNguard M YPV SCI 1000 FM
Flerpolet, modulær, stikbar afleder til solcelleanlæg op til 1000 V DC
med jævnstrøms-skifteenhed med tre trin, bredde 3TE
Fejlvisning med fjernmeldekontakt
Type 2 iht. EN 61643-31
Kan anvendes iht. IEC 60364-7-712
Sikker elektrisk adskillelse i beskyttelsesmodul
Maksimal PV-spænding: <= 1000 V jævnstrøm
Samlet afledningsstødstrøm: 40 kA
Beskyttelsesniveau: <= 4 kV
Kortslutningsbæreevne Iscpv: 10 kA

fabrikat: DEHN
Type: DG M YPV SCI 1000 FM
artikelnr.: 952515
eller tilsvarende

Certificater



Teksniske data

SPD iht. EN 61643-31 / ... IEC 61643-31 Type 2 / Klasse II
Max. solcellespænding (UCPV ) 1000 V
Kortslutningsbæreevne (ISCPV ) 10 kA
Mærkeafledestødstrøm (8/20 µs) [(DC+/DC-) --> PE] (In ) 12,5 kA
Max. afledestødstrøm (8/20 µs) [(DC+/DC-) --> PE] (Imax ) 25 kA
Restspænding (UP ) ≤ 4 kV
Godkendelser KEMA, UL, CSA
FM-kontakt / kontaktform Skiftekontakt

Produkt 952515 blev tilføjet til notesblok.

Produkt 952515 blev lagt I kurven.

artikelnr. 952517 DG M YPV SCI 1200 FM

GTIN 4013364127968, CCT (EU): 85354000, Bruttovægt: 359.30 g, VPE: 1.00 Pakkestørrelse

forrige

billeder

Yderligere information

Overspændingsafleder DEHNguard M YPV SCI 1200 FM
Flerpolet, modulær, stikbar afleder til solcelleanlæg op til 1200 V DC
med jævnstrøms-skifteenhed med tre trin, bredde 3TE
Fejlvisning med fjernmeldekontakt
Type 2 iht. EN 61643-31
Kan anvendes iht. IEC 60364-7-712
Sikker elektrisk adskillelse i beskyttelsesmodul
Maksimal PV-spænding: <= 1200 V DC
Samlet afledningsstødstrøm: 30 kA
Beskyttelsesniveau: <= 4,5 kV
Kortslutningsbæreevne Iscpv: 10 kA

fabrikat: DEHN
Type: DG M YPV SCI 1200 FM
artikelnr.: 952517
eller tilsvarende

Certificater



Teksniske data

SPD iht. EN 61643-31 / ... IEC 61643-31 Type 2 / Klasse II
Max. solcellespænding (UCPV ) 1200 V
Kortslutningsbæreevne (ISCPV ) 10 kA
Mærkeafledestødstrøm (8/20 µs) [(DC+/DC-) --> PE] (In ) 12,5 kA
Max. afledestødstrøm (8/20 µs) [(DC+/DC-) --> PE] (Imax ) 25 kA
Restspænding (UP ) ≤ 4,5 kV
Godkendelser KEMA, CSA
FM-kontakt / kontaktform Skiftekontakt

Produkt 952517 blev tilføjet til notesblok.

Produkt 952517 blev lagt I kurven.


DEHNguard M PV2 SCI ... (FM)

Modulær, flerpolet overspændingsafleder med tretrins DC-koblingsanordning til beskyttelse af to MPP-inputs; til brug i solcelleanlæg op til 1000 V; FM-version med fjernmeldekontakt til fjernovervågning (potentialfri skiftekontakt).

2 produkter

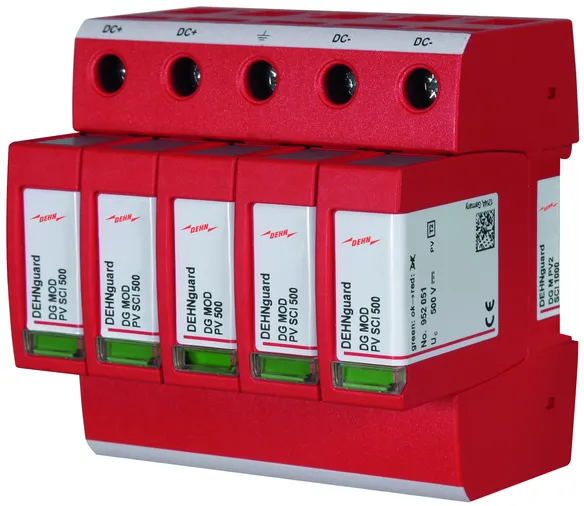

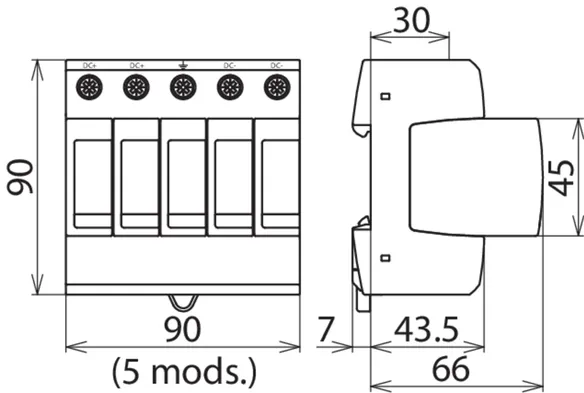

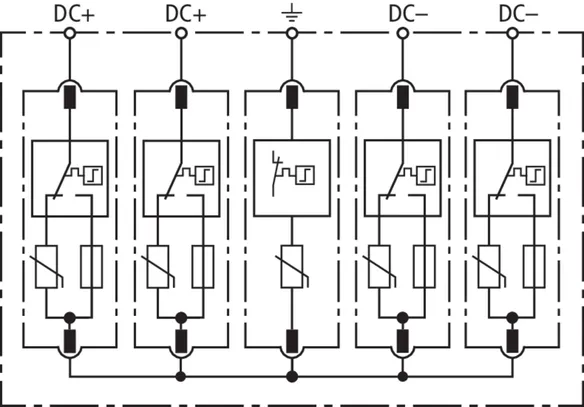

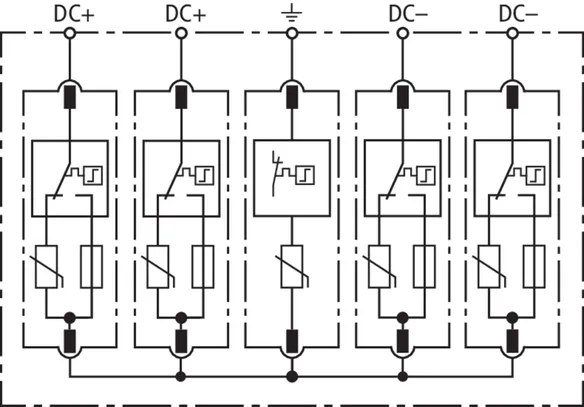

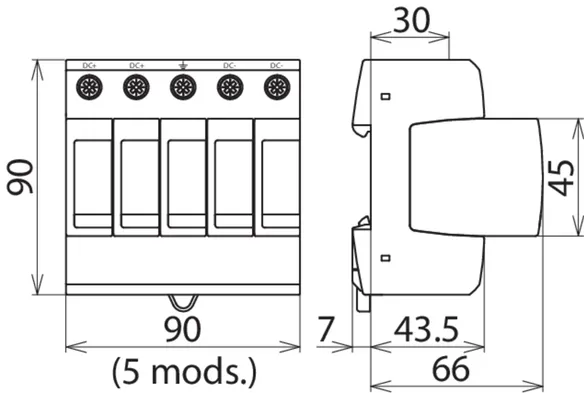

artikelnr. 952514 DG M PV2 SCI 1000

GTIN 4013364224964, CCT (EU): 85363030, Bruttovægt: 588.00 g, VPE: 1.00 Pakkestørrelse


billeder

Yderligere information

Overspændingsafleder DEHNguard M PV2 SCI 1000
Flerpolet, modulær, stikbar afleder til solcelleanlæg op til 1000 V DC
med jævnstrøms-skifteenhed med tre trin, bredde 5TE
Fejlvisning
Type 2 iht. EN 61643-31
Kan anvendes iht. IEC 60364-7-712
til beskyttelse af 2 MPP-indgange.
Sikker elektrisk adskillelse i beskyttelsesmodul
Maksimal PV-spænding: <= 1000 V jævnstrøm
Samlet afledningsstødstrøm: 40 kA
Beskyttelsesniveau: <= 4 kV
Kortslutningsbæreevne Iscpv: 10 kA

fabrikat: DEHN
Type: DG M PV2 SCI 1000
artikelnr.: 952514
eller tilsvarende

Certificater



Teksniske data

SPD iht. EN 61643-31 / ... IEC 61643-31 Type 2 / Klasse II
Max. solcellespænding (UCPV ) 1000 V
Kortslutningsbæreevne (ISCPV ) 10 kA
Mærkeafledestødstrøm (8/20 µs) [(DC+/DC-) --> PE] (In ) 12,5 kA
Max. afledestødstrøm (8/20 µs) [(DC+/DC-) --> PE] (Imax ) 25 kA
Restspænding (UP ) ≤ 4 kV
Godkendelser UL, KEMA

Produkt 952514 blev tilføjet til notesblok.

Produkt 952514 blev lagt I kurven.

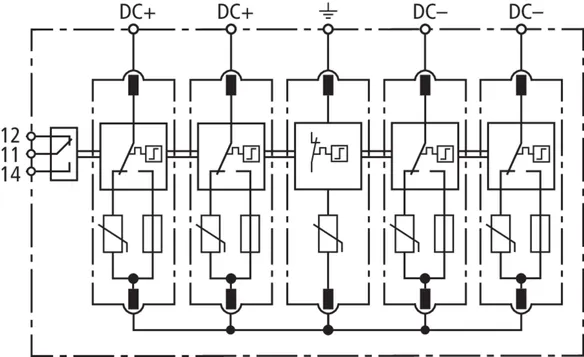

artikelnr. 952519 DG M PV2 SCI 1000 FM

GTIN 4013364224971, CCT (EU): 85363030, Bruttovægt: 599.00 g, VPE: 1.00 Pakkestørrelse


billeder

Yderligere information

Overspændingsafleder DEHNguard M PV2 SCI 1000 FM
Flerpolet, modulær, stikbar afleder til solcelleanlæg op til 1000 V DC
med jævnstrøms-skifteenhed med tre trin, bredde 5TE
Fejlvisning med fjernmeldekontakt
Type 2 iht. EN 61643-31
Kan anvendes iht. IEC 60364-7-712
til beskyttelse af 2 MPP-indgange.
Sikker elektrisk adskillelse i beskyttelsesmodul
Maksimal PV-spænding: <= 1000 V jævnstrøm
Samlet afledningsstødstrøm: 40 kA
Beskyttelsesniveau: <= 4 kV
Kortslutningsbæreevne Iscpv: 10 kA

fabrikat: DEHN
Type: DG M PV2 SCI 1000 FM
artikelnr.: 952519
eller tilsvarende

Certificater



Teksniske data

SPD iht. EN 61643-31 / ... IEC 61643-31 Type 2 / Klasse II
Max. solcellespænding (UCPV ) 1000 V
Kortslutningsbæreevne (ISCPV ) 10 kA
Mærkeafledestødstrøm (8/20 µs) [(DC+/DC-) --> PE] (In ) 12,5 kA
Max. afledestødstrøm (8/20 µs) [(DC+/DC-) --> PE] (Imax ) 25 kA
Restspænding (UP ) ≤ 4 kV
Godkendelser UL, KEMA
FM-kontakt / kontaktform Skiftekontakt

Produkt 952519 blev tilføjet til notesblok.

Produkt 952519 blev lagt I kurven.


DEHNguard M SN1868

Modulær, flerpolet overspændingsafleder med tretrins DC-koblingsanordning til beskyttelse af tre MPP-inputs; til brug i solcelleanlæg og med fjernmeldekontakt til fjernovervågning (potentialfri skiftekontakt).

1 produkt

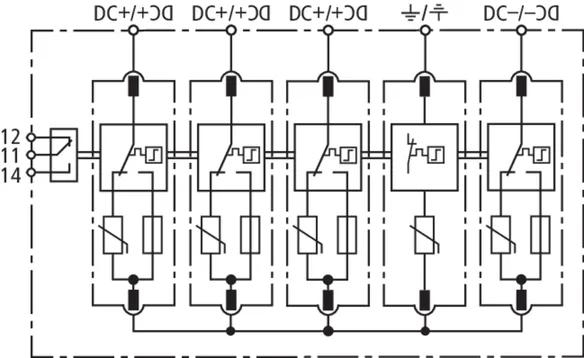

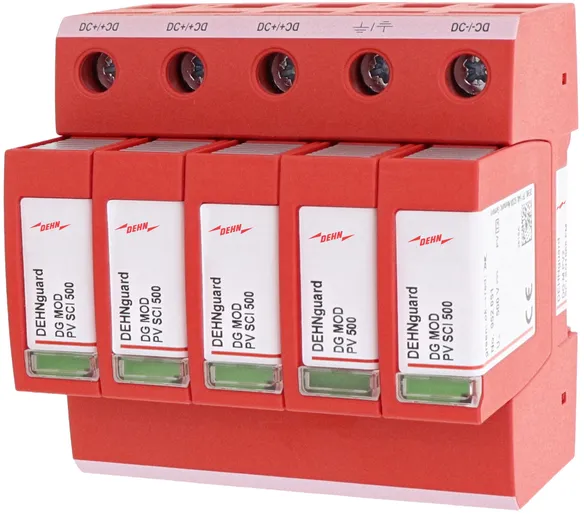

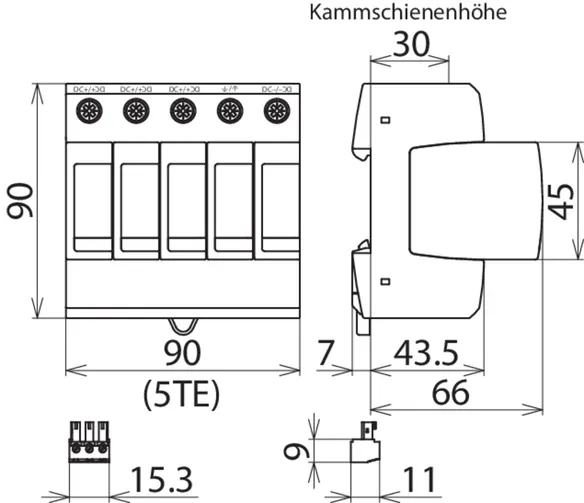

artikelnr. 999799 DG M PV2 SCI SN1868 FM

GTIN 4013364328723, CCT (EU): 85363030, Bruttovægt: 598.30 g, VPE: 1.00 Pakkestørrelse


billeder

Yderligere information

Overspændingsafleder DEHNguard M PV2 SCI SN1868 FM
Flerpolet, modulær, stikbar afleder til solcelleanlæg op til 1000 V DC
med jævnstrøms-skifteenhed med tre trin
Med fjernmeldekontakt, bredde 5TE
Type 2 iht. EN 61643-31
Kan anvendes iht. IEC 60364-7-712
til beskyttelse af 3 MPP-indgange
Sikker elektrisk adskillelse i beskyttelsesmodul
Maksimal PV-spænding: <= 1000 V jævnstrøm
Samlet afledningsstødstrøm: 40 kA
Beskyttelsesniveau: <= 4 kV
Kortslutningsbæreevne Iscpv: 10 kA
Fejlvisning

fabrikat: DEHN
Type: DG M PV2 SCI SN1868 FM
artikelnr.: 999799
eller tilsvarende

Certificater



Teksniske data

SPD iht. EN 61643-31 / ... IEC 61643-31 Type 2 / Klasse II
Max. solcellespænding (UCPV ) 1000 V
Kortslutningsbæreevne (ISCPV ) 10 kA
Mærkeafledestødstrøm (8/20 µs) [(DC+/DC-) --> PE] (In ) 12,5 kA
Max. afledestødstrøm (8/20 µs) [(DC+/DC-) --> PE] (Imax ) 25 kA
Restspænding (UP ) ≤ 4 kV
Godkendelser UL, KEMA
FM-kontakt / kontaktform Skiftekontakt

Produkt 999799 blev tilføjet til notesblok.

Produkt 999799 blev lagt I kurven.
