Grundlæggende teknologier ACI-teknologi DEHNventil ACI

Ro på.
Det er en DEHNventil ACI.

DEHNs "Ro-i-sindet-princip":
Når arbejdssikkerhed møder enkel overholdelse af standarder, er det DEHNventil ACI.

Aldrig har over­spændings­beskyttelse været så enkel og sikker. Den komplette kombiafleder DEHNventil ACI (type 1 + type 2 + type 3) giver sikkerhed i og ved forsyningspunktet for lavspændings­forsyningens hovedfordeling - det gør den innovative ACI-teknologi (Advanced Circuit Interruption) tilgængelig for første gang i type 1-aflederklassen.

Innovative detailløsninger som en automatisk frakoblingsfunktion med visuel visning af spændings­afbrydelse, 3-sidede moduluds­kiftnings­muligheder eller et tilslutning­stværsnit på 16 mm² Cu, der altid er det samme, sikrer maksimal sikkerhed.

Tekniske specifikationer

Overblik over alle fordele

DEHN Icon Arbeitssicherheit

Innovativt monterings­koncept øger arbejds­sikkerheden

Med en automatisk, elektrisk afbryderfunktion af beskyttelses­modulet i tilfælde af en defekt er det muligt at skifte modulet sikkert, mens anlægget anvendes, og under overholdelse af de arbejds­beskyttelses­relevante angivelser. Det spændingsløse beskyttelses­modul kan fjernes både fra siden og forfra. På den måde kan udskiftningen udføres sikkert i enhver monterings­situation.

Icon Normgerecht

Overholdelse af standarder er gjort let

Fraværet af en back-up sikring og direkte montering på en jordet tophat eller samleskinne gør det nemt at overholde den specificerede kabellængde på maks. 0,5 m.

DEHN Icon dimensionierungssicher

Dimensionerings­sikkerhed ganget med tre

Glem alt om tidskrævende dimensionering af backupsikring, selektivitet og forbindels­estværsnit. I den nye DEHNventil ACI er der allerede integreret en switch-gnistgabs-kombination, der er afstemt præcist efter aflederen. Det betyder: ingen backupsikring, ingen fejl ved dimension­eringen og altid samme tværsnit på kun 16 mm² Cu.

DEHN Icon komfortabel

Komfortabel montering

Den kompakte systemløsning giver ikke kun den højeste fleksibilitet, men også frihed ved placering og tilslutning af overspændingsaflederen. Det integrerede switch-gnistgab sparer værdifuld monteringsplads, så det er muligt at udføre en fleksibel montering på en DIN-skinne, samleskinne eller kabelskabsvæg.



icon white Industrieanlagen

Høj anlægstilgæn­gelighed

Da beskyttelsesmodulet afbrydes sikkert fra spændingsforsyningen, kan anlægget køre videre uden afbrydelser i tilfælde af service. Vedligeholdelsen kan udføres, mens anlægget kører. Det minimerer dyre udfaldstider. Endvidere tilbyder DEHNventil ACI også fantastiske ydelsesparametre ved anvendelsen (lynstrømsbæreevne på 100 kA/kortslutningsstrømsikkerhed på 100 kA) med optimal beskyttelse (certificering type 1+2+3 med beskyttelse af tilsluttede apparater).

DEHN Icon Wartung

Hurtig, enkel og sikker vedligeholdelse

En elektrisk statusmelding via fjernmelding (FM) er som standard integreret med DEHNventil ACI. I tilfælde af en fejl afbryder frakoblingsfunktionen beskyttelsesmodulet fra basismodulet og dermed sikkert fra spændingsforsyningen. Dette vises optisk på alle fire sider af aflederen, hvilket giver vedligeholdelses­personalet sikkerhed.

Et overblik over produktets egenskaber

For maksimal systemtilgæn­gelighed: DEHNventil ACI

DEHN har stået for innovation og tekniske fremskridt i over 100 år. Med CI- og ACI-aflederne har DEHN skabt plads­besparende løsninger til moderne overspændings­beskyttelse. CI står for Circuit Interruption og betyder, at en optimalt dimensioneret sikring allerede er integreret i SPD'en (Surge Protection Device). Med ACI-teknologien (Advanced Circuit Interruption), der blev introduceret i 2018, er denne sikring blevet erstattet af en kombination af afbryder og gnistgab. Disse og andre innovative funktioner gør DEHNventil ACI til den enkleste og sikreste løsning. Et overblik over vores aflederklasser:

"Ro-i-sindet-princip" fra DEHN

ACI-teknologi: Maksimal sikkerhed i kabelskabet

Glem alt om tidskrævende dimensionering! Vores type 1- og type 2-afledere med ACI-teknologi er forsynet med en integreret switch-gnistgabs-kombination. Dermed er der slet ikke behov for den ellers normalt anvendte backupsikring. Det giver sikkerhed, muliggør en fleksibel montering og løfter anlæggets tilgængelighed op på et nyt niveau.

DEHNs ACI-teknologi



  • Driftssikkerhed og anlægstilgængelighed på højeste niveau
  • Dimensioneringssikkerhed og pladsbesparelse, da der ikke er behov for den separate backupsikring
  • Lang levetid med høj TOV-modstand og ingen lækstrømme
  • Mindre forbindelsestværsnit giver enkel montering
Til ACI-teknologien

Produktvarianter

Tilgængelig til slutningen af 2024

961405

DEHNventil ACI M TNS 264 (FM)

Firpolet kombiafleder DEHNventil ACI M TNS, type 1 + type 2 + type 3 iht. EN 61643-11 baseret på gnistgab med integreret ACI-kontakt/gnistgab. Optimal driftssikkerhed for anlægget med RADAX-Flow-følgestrømsbegrænsning Giver beskyttelse af tilsluttede apparater.

Tilføj  Detaljer

961305

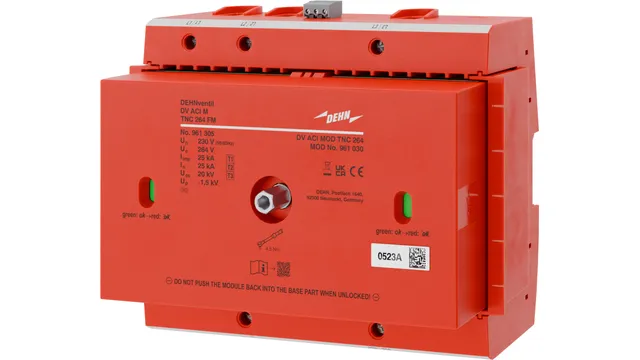

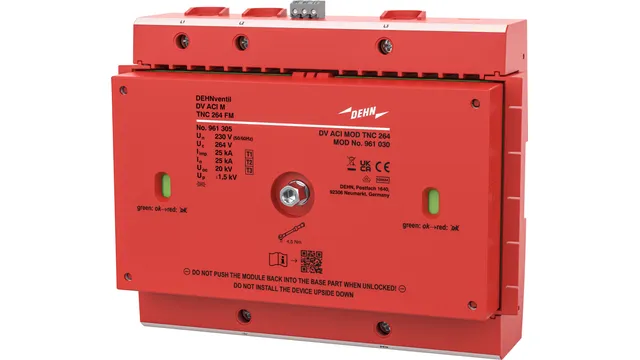

DEHNventil ACI M TNC 264 (FM)

Trepolet kombiafleder DEHNventil ACI M TNC, type 1 + type 2 + type 3 iht. EN 61643-11 baseret på gnistgab med integreret ACI-kontakt/gnistgab. Optimal driftssikkerhed for anlægget med RADAX-Flow-følgestrømsbegrænsning Giver beskyttelse af tilsluttede apparater.

Tilføj  Detaljer

Downloads

Flyer DEHNventil ACI The prewired, Type 1+2+3 combined arrester with ACI technology .pdf 0.3 MB
